01-HBase 架构详解

HBase 写入流程详解

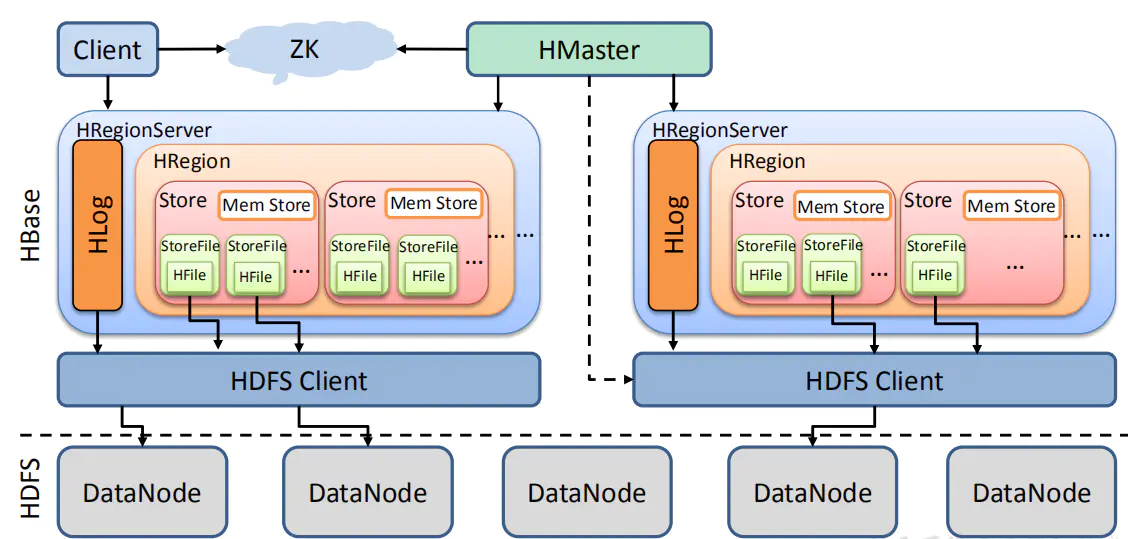

系统架构

架构角色:

1）Master：

Master是所有Region Server的管理者，其实现为HRegionServer,主要作用有: 对于表的DDL操作：create，delete，alter；
对于RegionServer的操作：分配regions到每个RegionServer，监控每个RegionServer的状态，负载均衡和故障转移。

2）Zookeeper：

HBase通过Zookeeper来做Master的高可用、RegionServer的监控、元数据的入口以及集群配置的维护等工作。

3） WAL：

由于数据要经MemStore排序后才能刷写到HFile，但把数据保存在内存中会有很高的概率导致数据丢失，为了解决这个问题，数据会先写入Write-Ahead logfile的文件中，然后再写入到Memstore中。所以在系统出现故障的时候，数据可以通过这个日志文件重建。

4）MemStore：

写缓存，由于HFile中的数据要求是有序的，所以数据是先存储在MemStore中，排好序后，等到达刷写时机才会刷写到HFile，每次刷写都会形成一个新的HFile。

5）StoreFile：
保存实际数据的物理文件，StoreFile以HFile的形式存储在HDFS上。每个Store会有一个或多个StoreFile(HFile)，数据在StoreFile上是有序的。

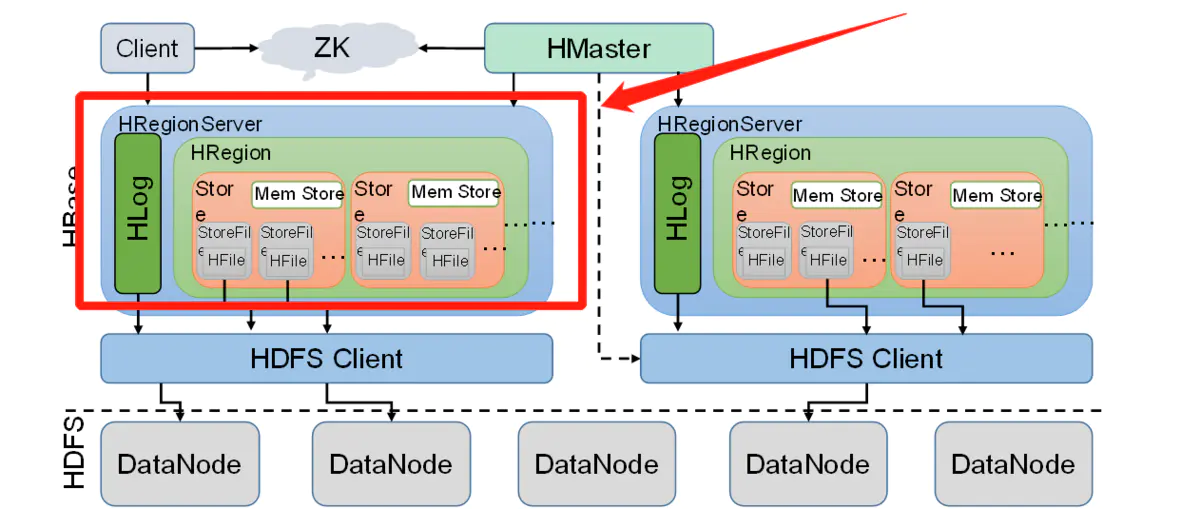

Region详解:

Region是HBase数据管理的基本单位，每个HRegion由多个Store构成，每个Store保存一个列族（Columns Family），表有几个列族，则有几个Store，每个Store由一个MemStore和多个StoreFile组成，MemStore是Store在内存中的内容，写到文件后就是StoreFile，StoreFile底层是以HFile的格式保存。

Region/Store/StoreFile/Hfile之间的关系

1） Region
table在行的方向上分隔为多个Region。Region是HBase中分布式存储和负载均衡的最小单元，即不同的region可以分别在不同的Region Server上，但同一个Region是不会拆分到多个server上。

Region按大小分隔，表中每一行只能属于一个region。随着数据不断插入表，region不断增大，当region的某个列族达到一个阈值（默认256M）时就会分成两个新的region。

2）Store
每一个region有一个或多个store组成，至少是一个store，hbase会把一起访问的数据放在一个store里面，即为每个ColumnFamily建一个store（即有几个ColumnFamily，也就有几个Store）。一个Store由一个memStore和0或多个StoreFile组成。

3）MemStore
memStore 是放在内存里的。保存修改的数据即keyValues。当memStore的大小达到一个阀值（默认64MB）时，memStore会被flush到文件，即生成一个快照。目前hbase 会有一个线程来负责memStore的flush操作。

4） StoreFile
memStore内存中的数据写到文件后就是StoreFile（即memstore的每次flush操作都会生成一个新的StoreFile），StoreFile底层是以HFile的格式保存。

5）HFile
HFile是HBase中KeyValue数据的存储格式，是hadoop的二进制格式文件。一个StoreFile对应着一个HFile。而HFile是存储在HDFS之上的。HFile文件格式是基于Google Bigtable中的SSTable。
