测试扩展(四)——Tomcat和socket

一、前言

这篇博客主要做一个总结，记录Tomcat和http请求，通过阅读大佬们的博客，得出以下结论：

1. servlet是java为了支持动态的交互网页所定制的标准
2. Tomcat为servlet的运行环境，可以称之为容器，Tomcat是运行在JVM上的应用服务器
3. server是Tomcat的运行环境(sever.xml)
4. Tomcat支持两种协议：HTTP和AJP(apache 私有协议，用于tomcat和apache静态服务器通信)

基于以上几点，本篇博客将介绍：Tomcat源码结构、servlet结构、Tomcat核心类图、Tomcat功能结构以及具体功能的作用、socket，以上几点只做整体了解，不进行深入分析

若有错误，敬请斧正

参考博客连接在文章末尾粘贴

二、Tomcat源码结构

Tomcat的主体是Catalina，其他包可以看成工具类，支持Catalina

2.1Tomcat框架层次(或者说Catalina框架层次)

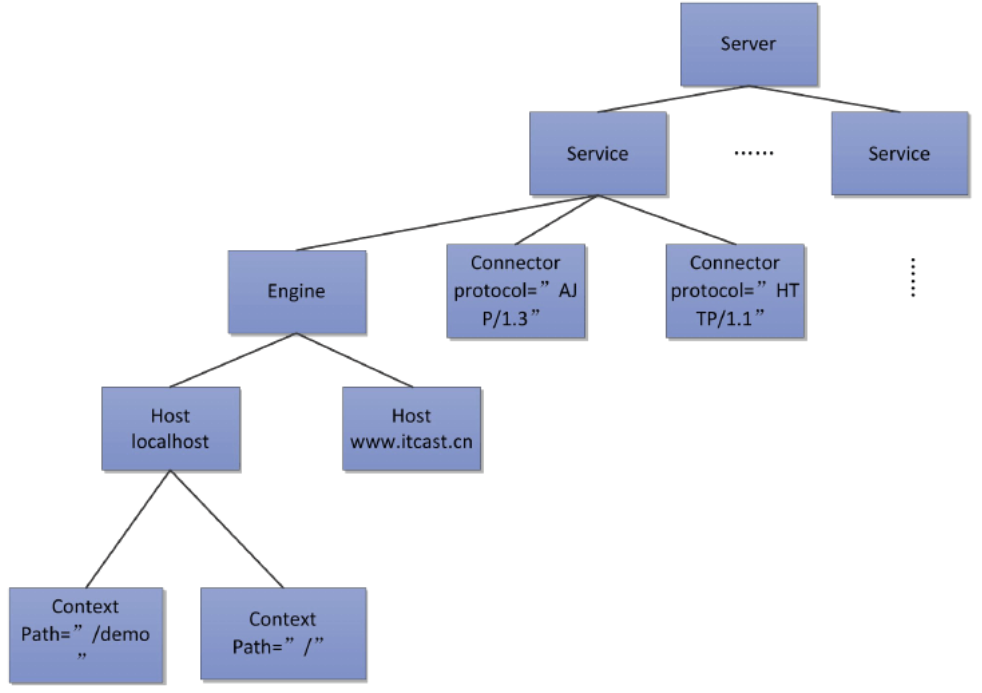

2.2Tomcat抽象结构图

2.3Tomcat核心类图

主要由一堆组件组成，如Server、Service、Connector等，并基于JMX管理这些组件

2.4Server

服务器的意思，代表整个tomcat服务器，一个tomcat只有一个Server

Server是整个Tomcat组件的容器，包含一个或多个Service

 主要配置文件为server.xml，server.xml的结构如下



2.5Service

Server中的一个逻辑功能层， 一个Server可以包含多个Service

多个Connector+一个Container构成一个Service，Service就是对外提供服务的组件，有了Service组件Tomcat就可以对外提供服务了

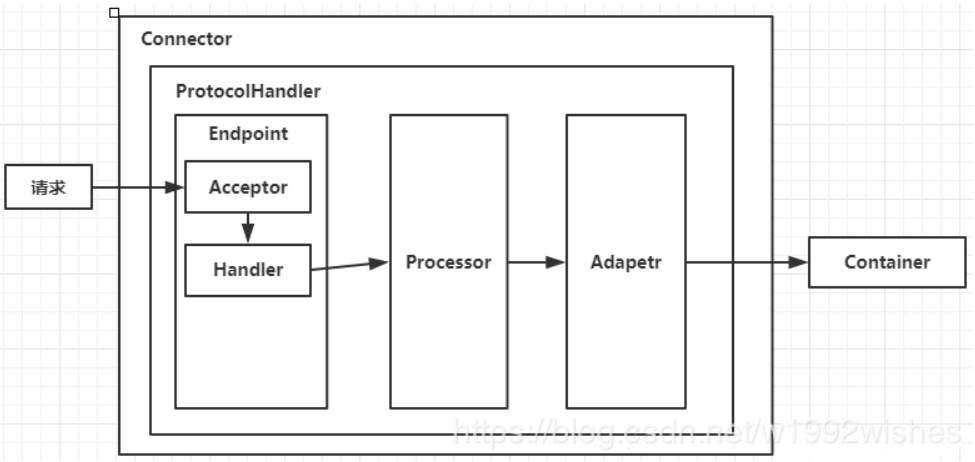

2.6Connector

连接器，是Service的核心组件之一，一个Service可以有多个Connector，主要是连接客户端请求

ProtocolHandler用来处理请求，不同的ProtocolHandler代表不同的连接类型，比如：Http11Protocol使用的是普通Socket来连接的（tomcat9已经删除了这个类，不再采用BIO的方式），Http11NioProtocol使用的是NioSocket来连接的。

Endpoint用来处理底层Socket的网络连接，实现TCP/IP协议

• Endpoint的抽象实现AbstractEndpoint里面定义的Acceptor和AsyncTimeout两个内部类和一个Handler接口。
• Acceptor用于监听请求，
• AsyncTimeout用于检查异步Request的超时，
• Handler用于处理接收到的Socket，在内部调用Processor进行处理

Processor用于将Endpoint接收到的Socket封装成Request（这个Request和ServletRequest无关），用来实现HTTP协议的，

Adapter充当适配器，将请求适配到Servlet容器，用于将Request转换为ServletRequest交给Container进行具体的处理

2.7Container

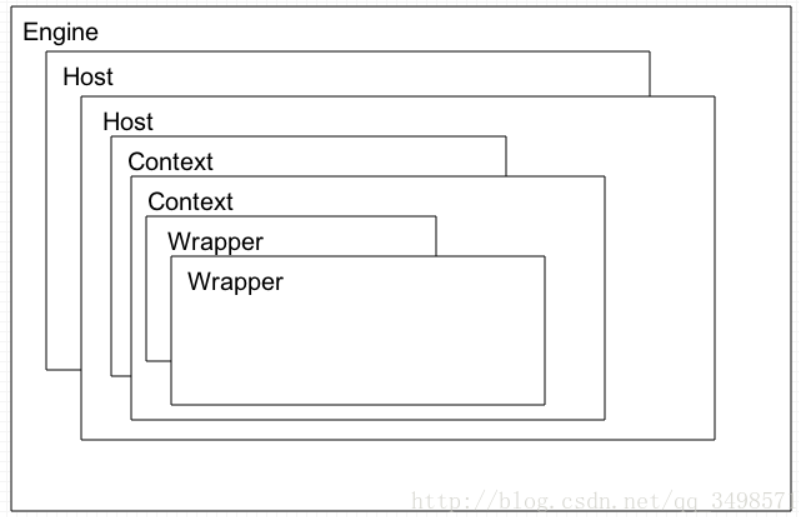

四种容器：Engine（引擎）, Host（主机）, Context（上下文）, 和 Wrapper（包装器）

这是一个责任链模式，对象层层传递，最后交由Servlet进行处理：

一个container中会存在一个Engine，有且只有一个；

Engine下会有多个host，表示站点或者虚拟主机，使得一个服务器实例可以承担多个域名的服务；

一个host下会有多个Context，表示多个应用；

一个Context下会有多个Wrapper，

Wrapper：表示一个独立的servlet。

2.8 Pipeline和valve

2.9Loader

是被Container用来载入各种所需的Class

2.10Manager

是被Container用来管理Session池

2.11Realm

 是用来处理安全里授权与认证

三、servlet

servlet对象的主要配置文件是web.xml，用来设置servlet参数和servlet-mapping。

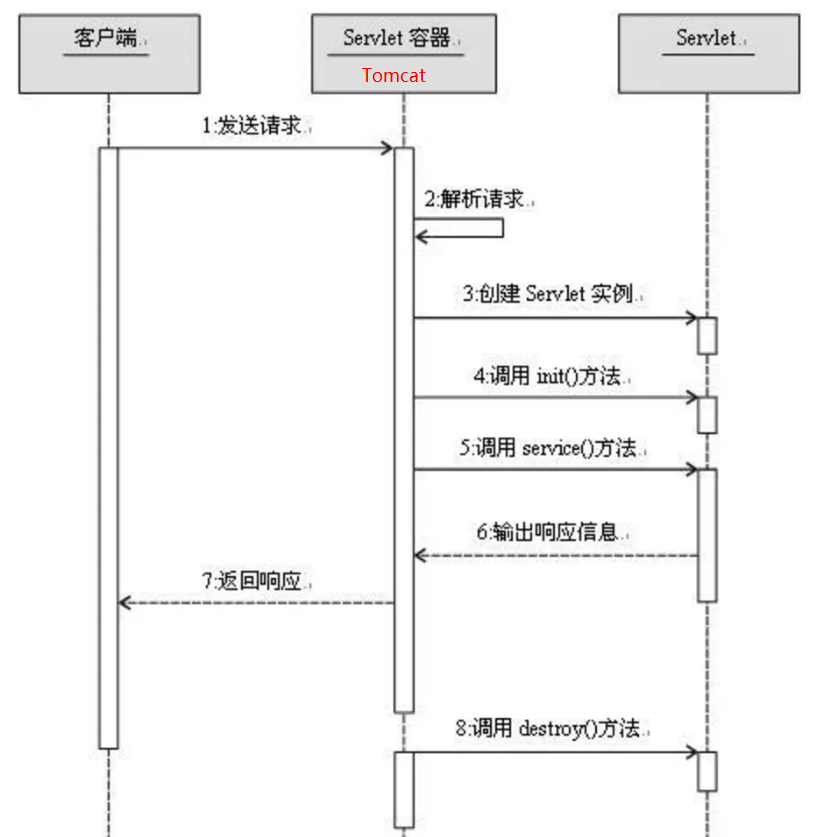

粗略

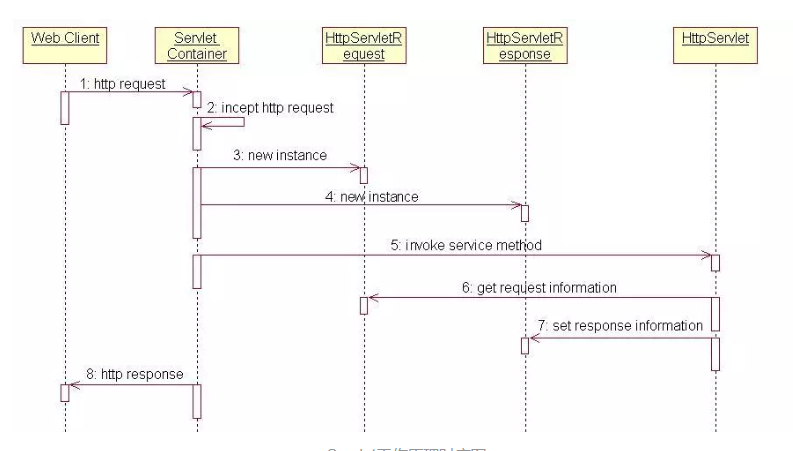

详细

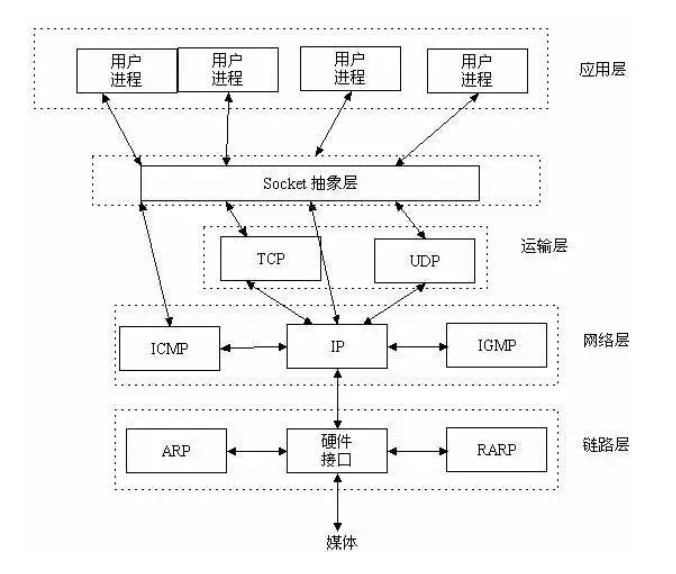

四、Socket

socket是connector操作的对象，其中request和response不是servlet的，还需要进行转化。

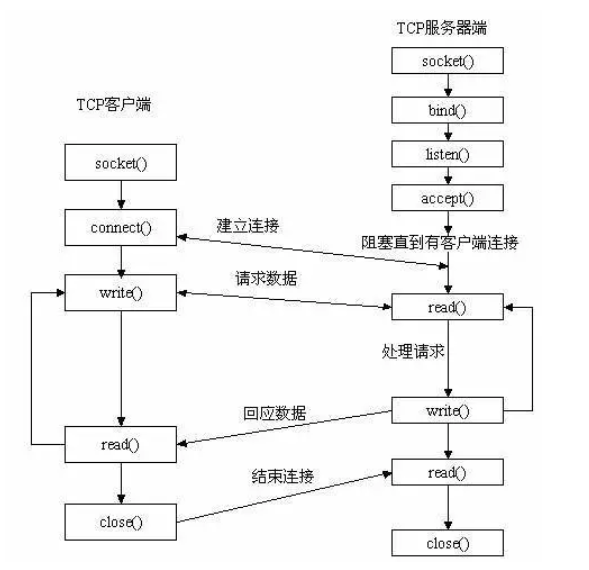

先从服务器端说起。服务器端先初始化Socket，然后与端口绑定(bind)，对端口进行监听(listen)，调用accept阻塞，等待客户端连接。在这时如果有个客户端初始化一个Socket，然后连接服务器(connect)，如果连接成功，这时客户端与服务器端的连接就建立了。客户端发送数据请求，服务器端接收请求并处理请求，然后把回应数据发送给客户端，客户端读取数据，最后关闭连接，一次交互结束。

java中的socket对象【java.net.Socket类，客户端socket】

发送字节流，首先必须调用Socket类的getOutputStream方法来获取一个java.io.OutputStream对象

接受字节流，可以调用 Socket 类的 getInputStream 方法用来返回一个 java.io.InputStream 对象



java中的socket对象【java.net.ServerSocket，服务端socket】



以上就结束了，本篇博客只是整合了一下Tomcat，servlet、socket，如果想看详细内容，可查看下面的参考链接
