脉冲+门电路

脉冲信号

狭义：脉冲信号是指在短时间内突然作用的信号。

广义：除了正弦波或若干个正弦波合成的信号以外的信号都可以称为脉冲信号。

特点：脉冲波形是不连续的，但一般都有周期性。

数字信号：是指由高低电平构成的矩形波。

数字电路：只有与或非三种基本电路

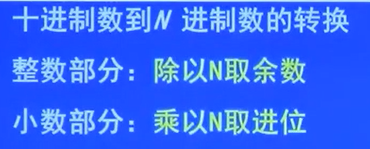

数制转换：



 集成电路：IC  integrated circuits

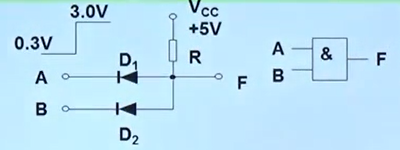

与门：



 或门：

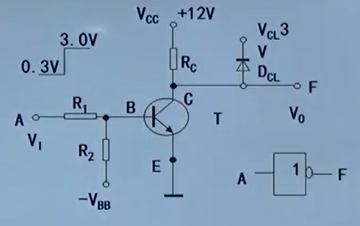

 三极管非门（反相器）

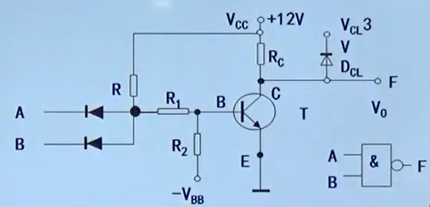

 复合逻辑门——与非门，或非门

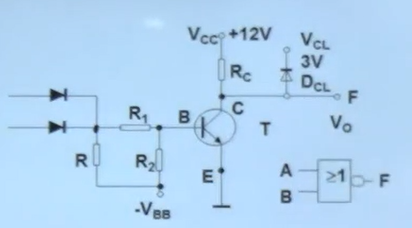

或非门





 正逻辑：0   L（低）  1   H   (高)

负逻辑：0  H  (高)       1  L    (低)

TTL集成逻辑门：

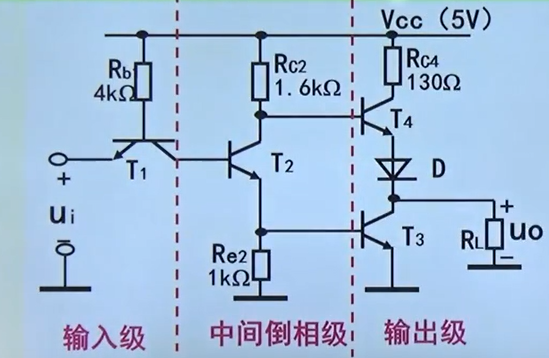

非门

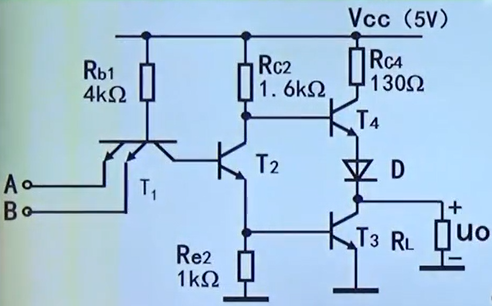

 二输入端与非门电路
