晶闸管和可控整流电路

晶闸管是一种大功率半导体器件。

用于电力设备控制等强电领域。



 作用:整流（交流---直流）  逆变（直流--交流）变频（交流--交流） 斩波（直流--直流）

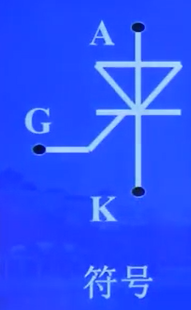

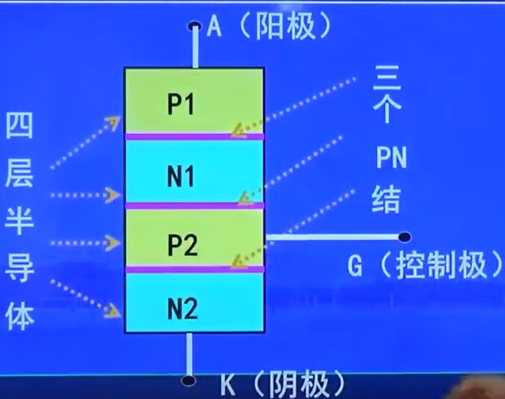

原理：







 1.正向导通条件：A,K间加正向电压，G,K间加触发信号。

晶闸管一旦导通，控制极失去作用。

关断条件：

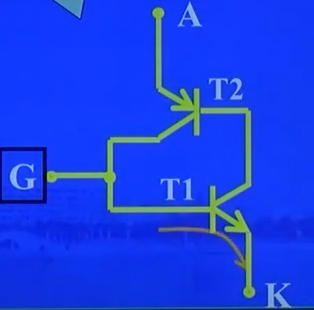

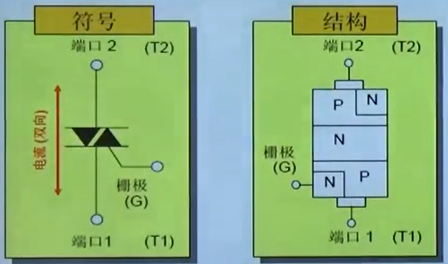

 双向晶闸管（灵活的）







可控整流电路

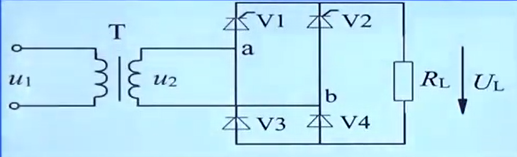

1.单相半控桥式整流电路



 2，晶闸管触发电路

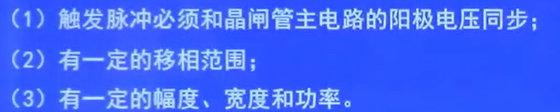

触发信号的要求：

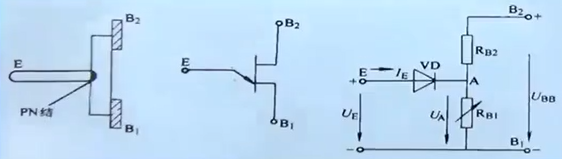

 单结晶体管



 相当于一个开关，当发射极电压达到峰点电压，单结晶管由截至变为导通，当发射机电压下降到谷点电压，单结晶体管由导通变为截至。

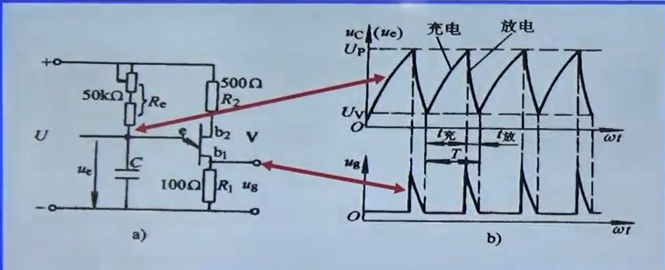

单结晶体管触发电路
