加法减法电路

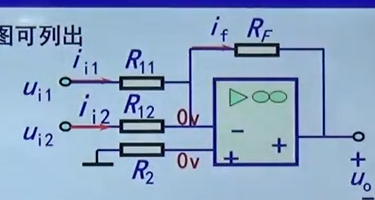

加法电路结构：同一端输入两个信号。

加法电路的作用:信号加法，叠加。











加法器仿真：

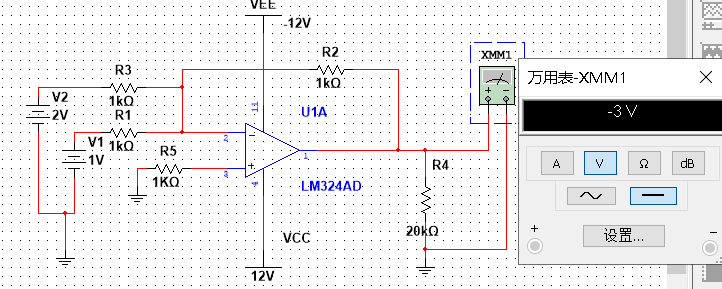

直流加法

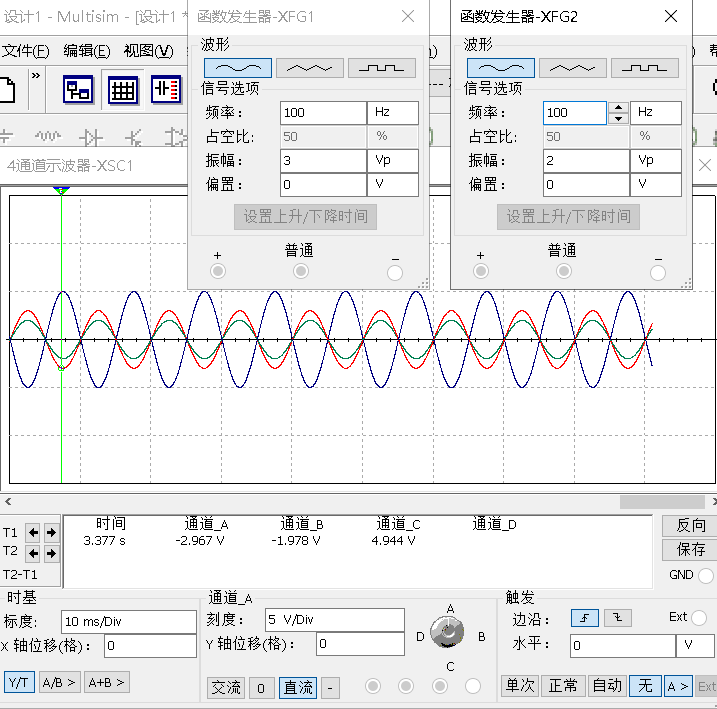

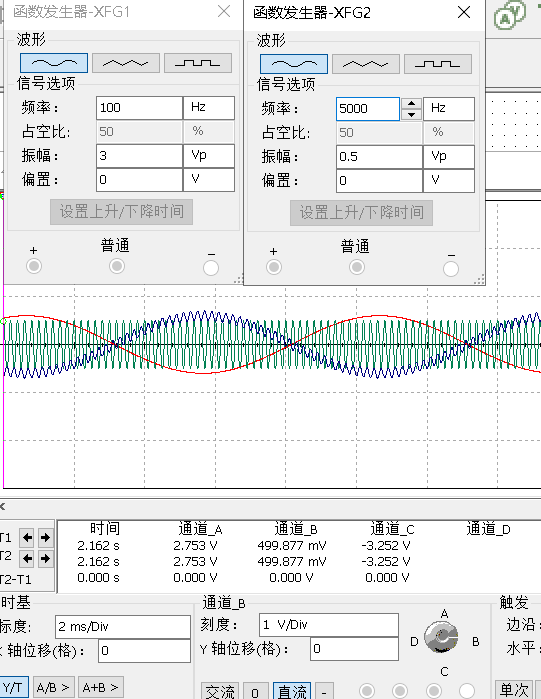

 交流信号













 减法电路作用：

1.信号放大

2.差分放大，增强放大电路抗共模干扰能力；

3.信号处理，传感器信号的放大。

电路仿真：

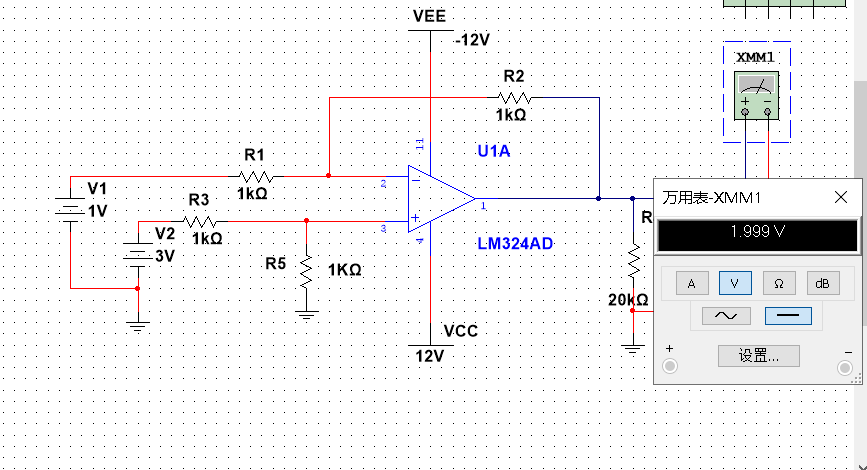

直流减法测试

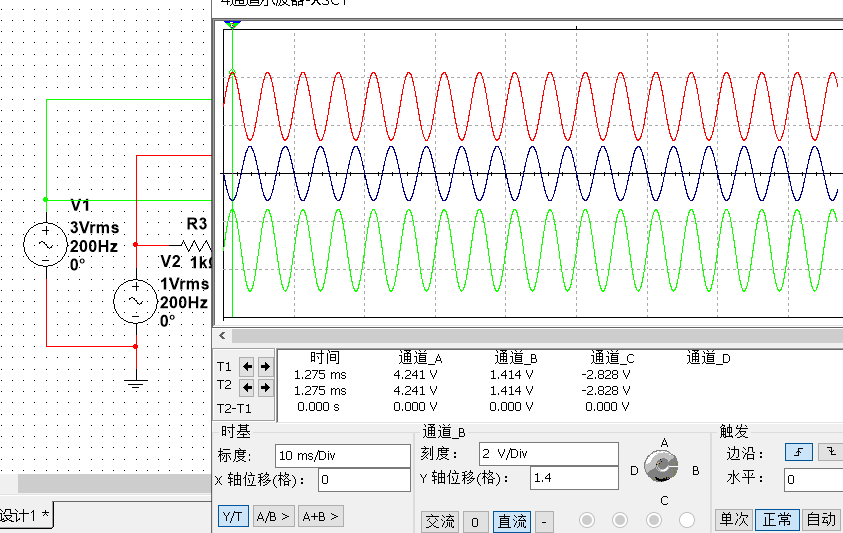

 交流信号减法测试:

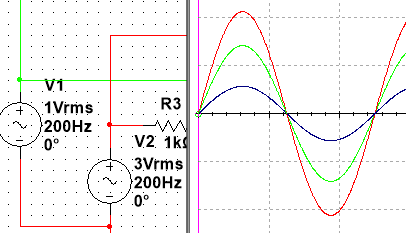

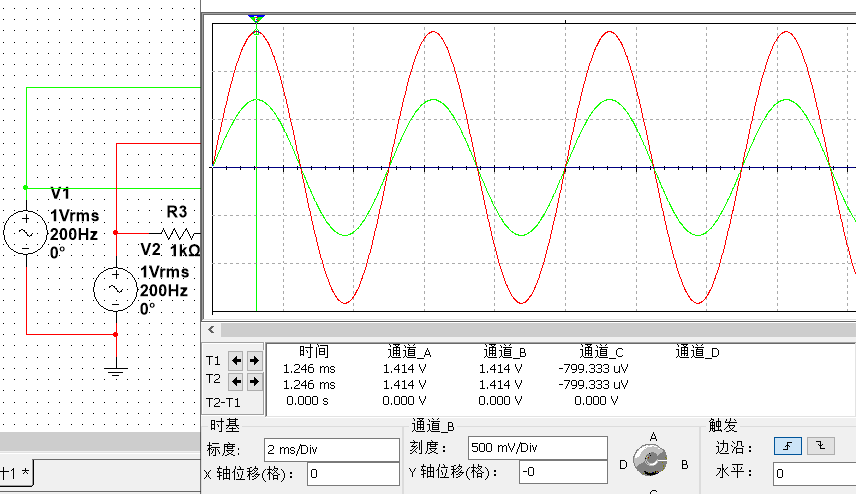

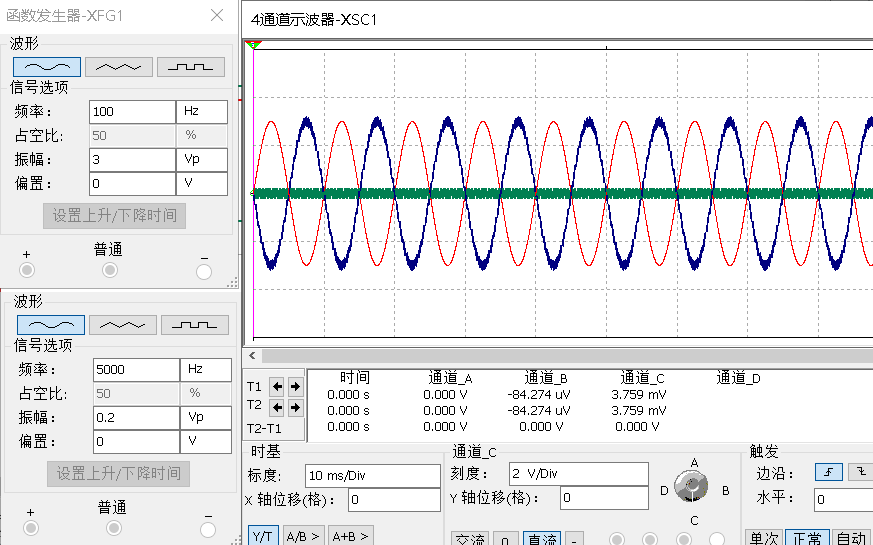

 当正负信号相等时，抵消。



 电路作用：放大差模信号，抑制共模信号。

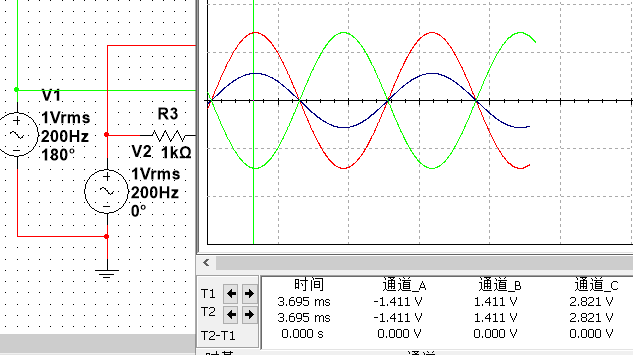

 相位差180°时：
