功率放大电路

甲类功放：静态工作点取在放大区的正中央；线性失真小，输出波形比较好

甲乙功放：静态工作点取在放大区和截至区的交界位置，它只能输出完整的一半，

要想输出完整的波形：需要一个NPN型和PNP型合起来行成。

复合管（电流方向不冲突）



组成复合管的规则：

1.两个三极管的三个极电流方向一致，2.应该保证发射结正偏，集电结反偏。

功率放大电路仿真：



 调节输入振幅。



 在正负0.7V下产生两个三极管截止，没有输出。上图现象称为过零失真或交跃失真。

输入是方波，变化不太大，该电路一般进行方波放大。

更改电路，构成甲乙类功放。



 如图失真消失



 集成功放单电源电路仿真：



 确定静态工作点：通过调整R1,R3的电阻，

R3=2K欧 。达到静态工作点。

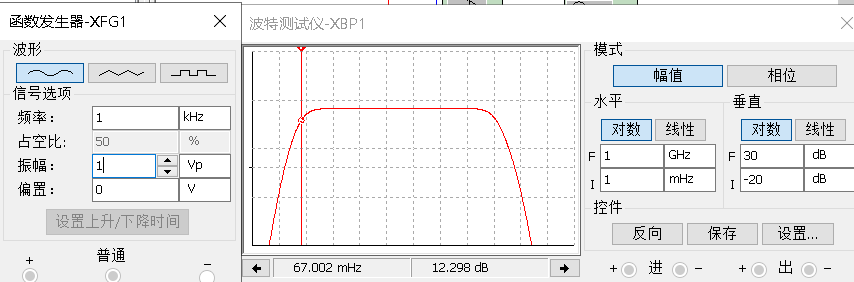

 频率特性测量：
