滤波器

信号滤波:音频信号是不同频率的正弦波信号组成。

任何信号可以看成由不同频率的正弦波线性叠加而成，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

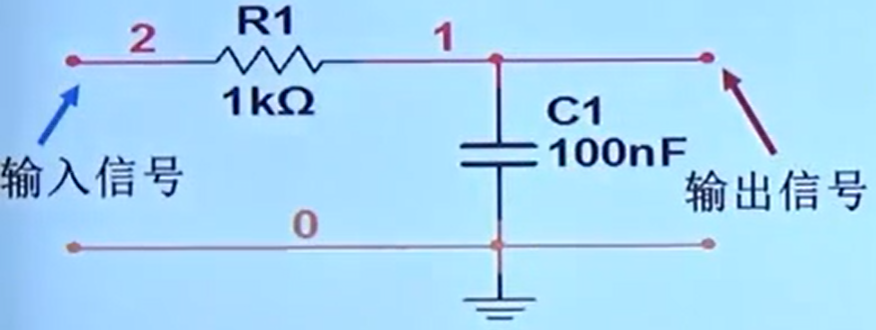

无源低通滤波器

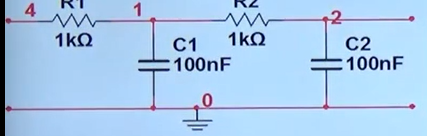

二阶：



 低通滤波器作用：选频，波形变换：方波转化三角波（积分波）

---------------------------------------------------------------------------------------

高通滤波器（微分电路）：允许信号中较高频率的成分通过滤波器

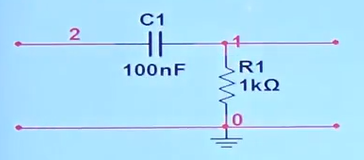

电容高通滤波器(RC)

截止频率：

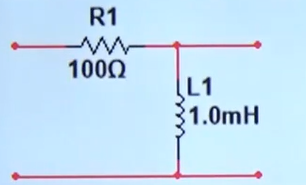

电感高通滤波器（RL）

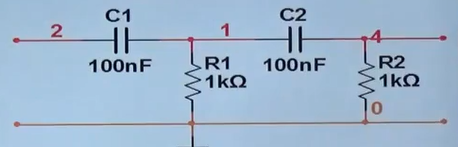

 二阶高通滤波器：



 高通滤波器的作用：选频，波形变换（方波->微分波形）

带通滤波器：允许一部分频率的成分通过滤波器，

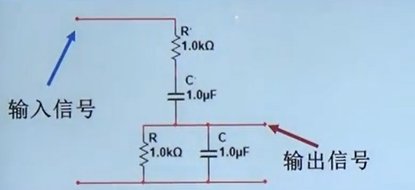

eg：RC选频电路（带通滤波电路）

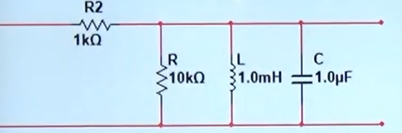

LC选频电路(带通滤波器)

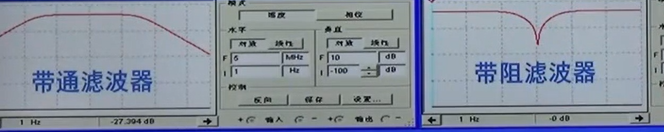

 带通滤波器与带阻滤波器



 -------------------------------------------------------------------------------+

有源滤波电路:由R,L,C及运放构成的滤波器，由运放工作时要外加电源，所以称有源滤波器。

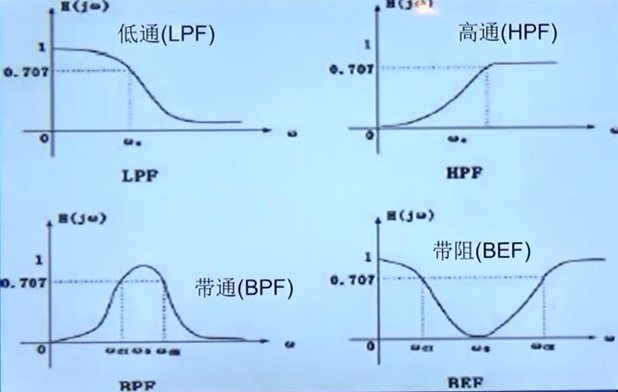

分类：低通（LPF），高通（HPF）带通（BPF）与带阻（BEF）四种滤波器。

特性：

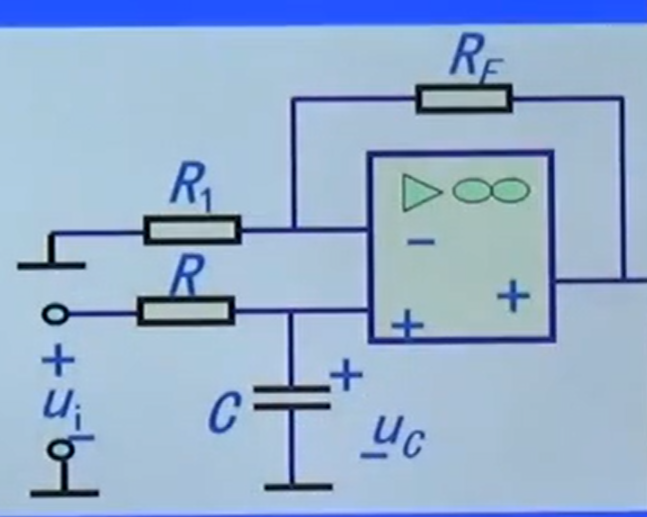

有源低通滤波器：

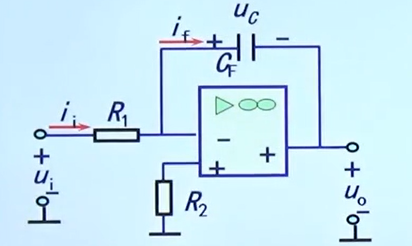

积分运算（低通滤波器）

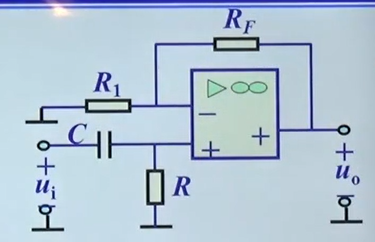

有源高通滤波器：

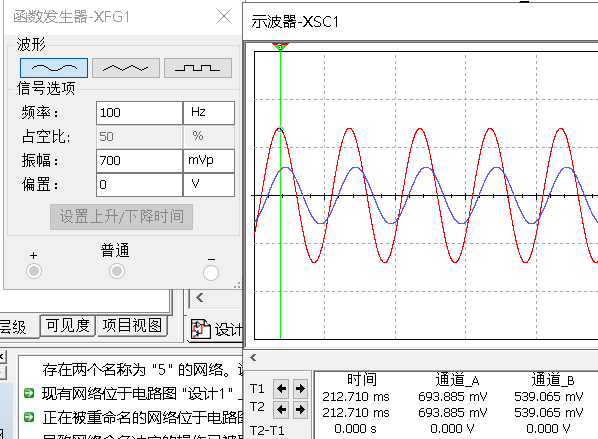

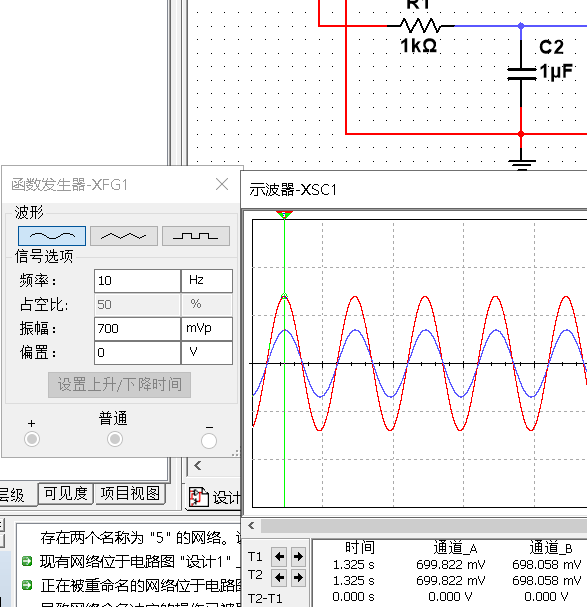

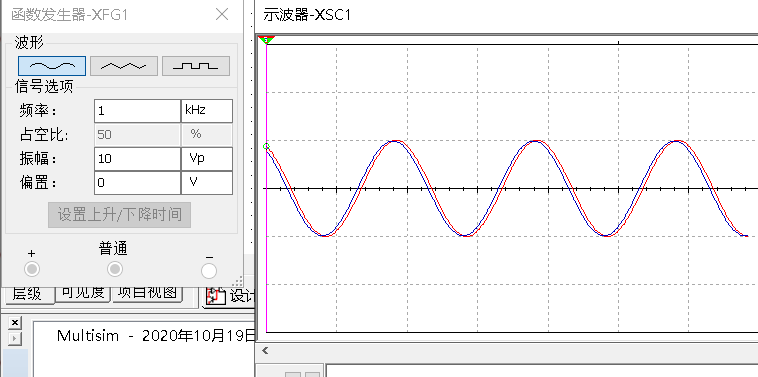

 低通滤波仿真：



 随着频率的增加，相位和幅度也发生变换。

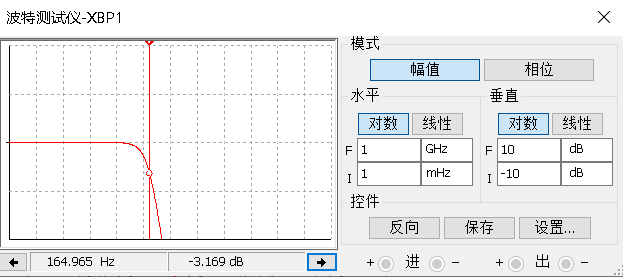

 通频带仿真：

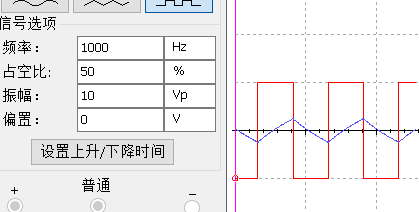

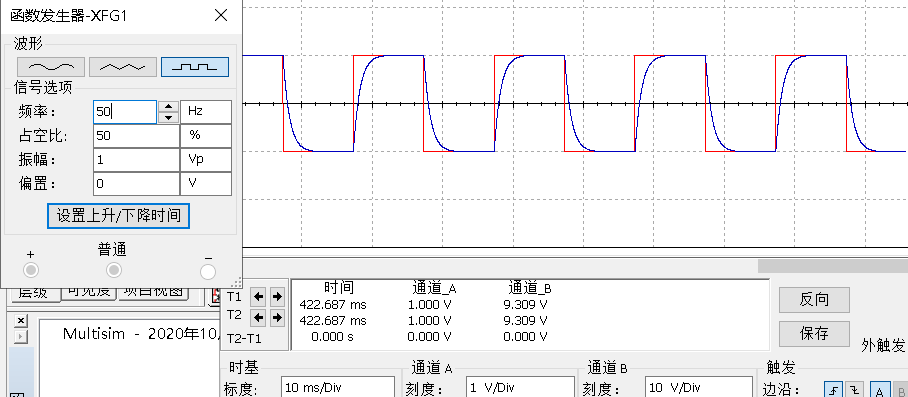

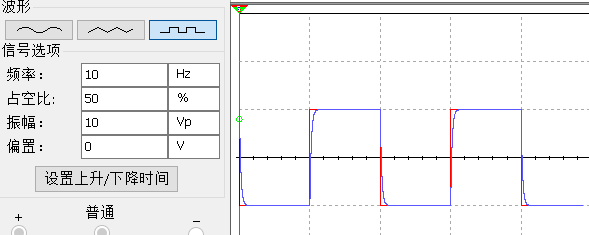

 输入方波信号：

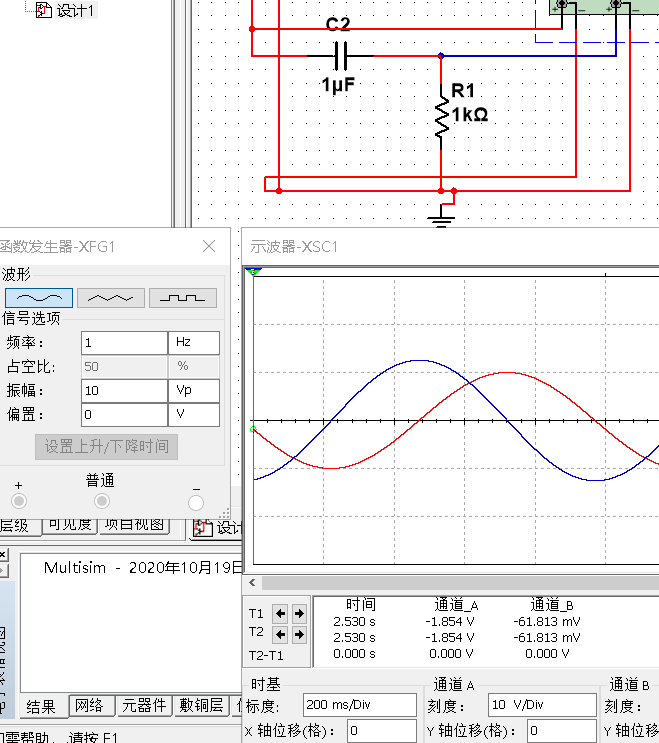

 高通滤波仿真：







 输出超前。

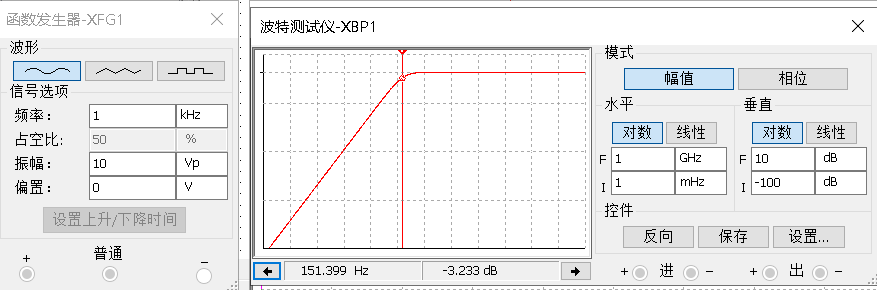

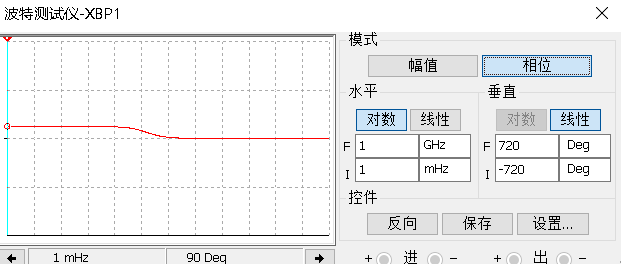

通频带仿真：

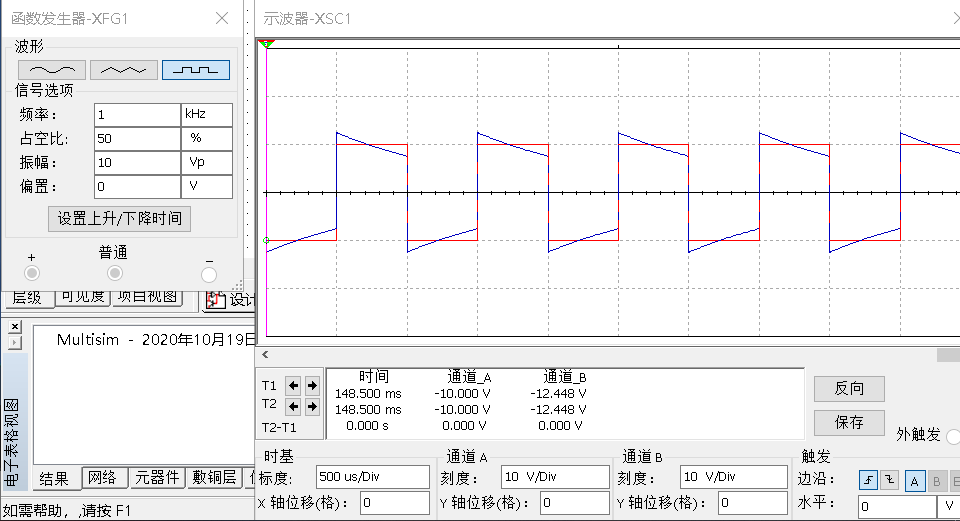

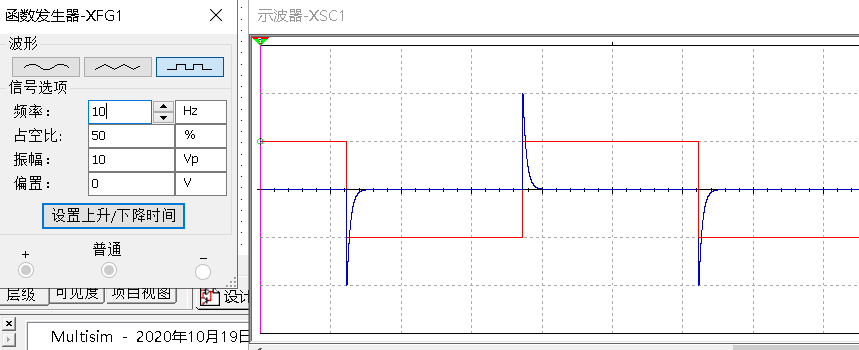

 方波输入输出,微分电路：

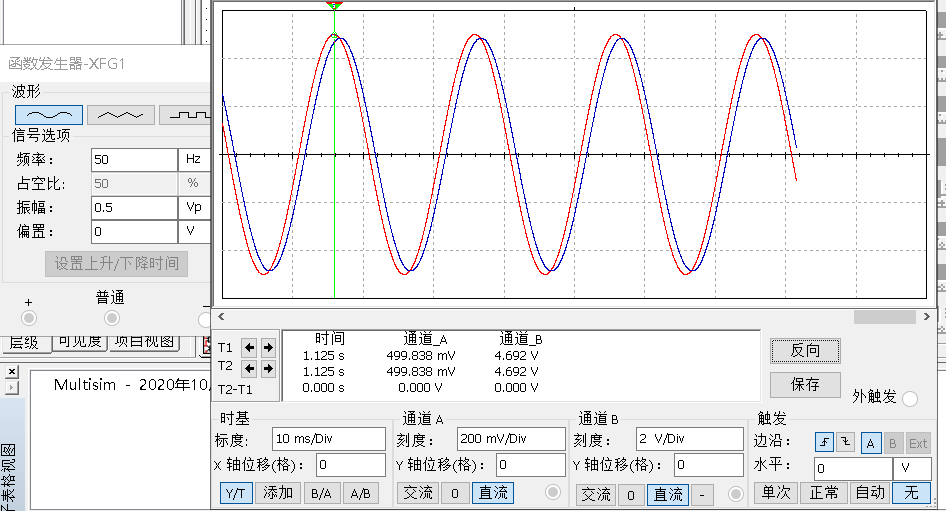

 有源低通滤波的仿真:







 低通滤波有一定的移相。

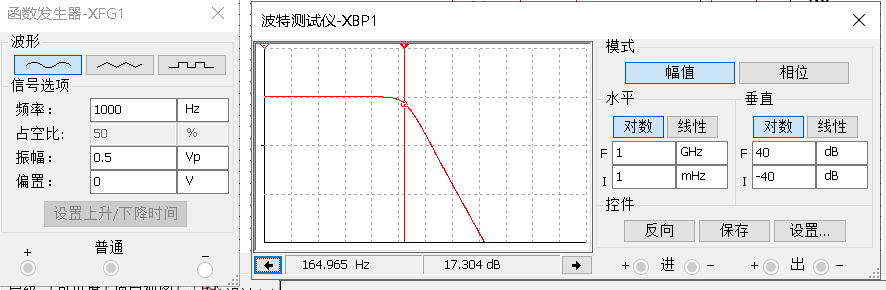

通频带的仿真：



 更改通频率，就是更改C2,C1的参数值。



 作用：低通滤波放大。

相当于积分电路。改变频率可以输出锯齿类的波形。
