运算放大电路（反相放大器）

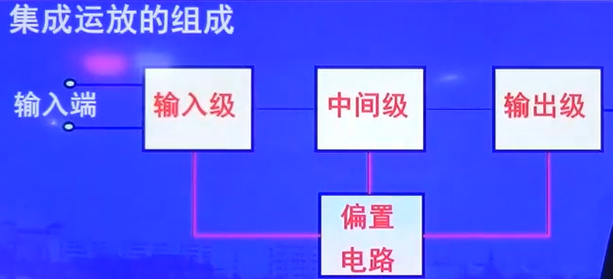

集成运放是具有很高开环电压放大倍数的直接耦合电路。

用于模拟运算，信号处理，信号测试，波形转换，自动控制等领域











 理想运算放大器的理想的条件：

1.开环电压放大倍数，

2.开环输入电阻

3.开环输出电阻

4.共模抑制比

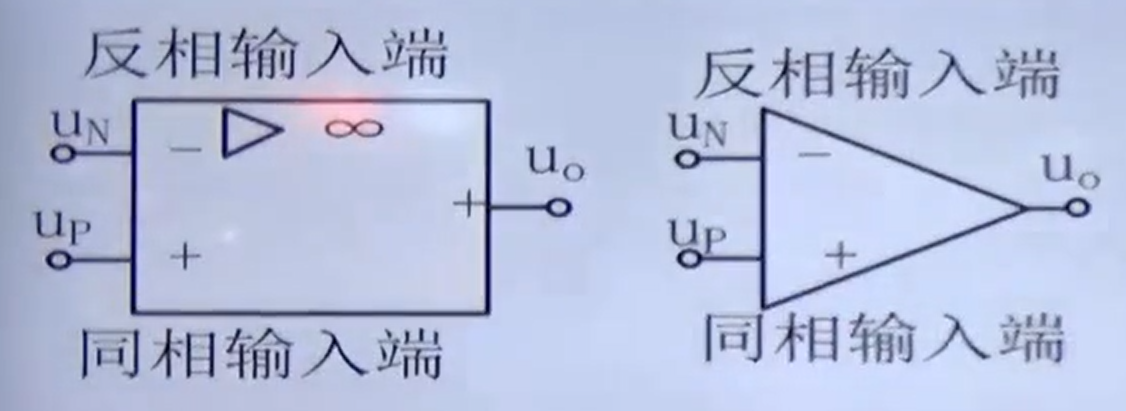

输出和输入的关系为传输特性。

虚短：两端看成短路，进行电压分析，

虚断：输入看成断路，进行电流分析。

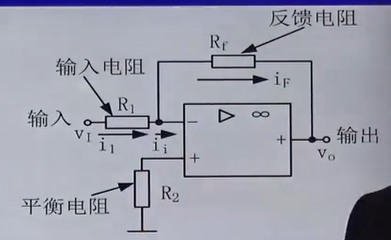

反相比例放大器





 参数取值：

1.R1一般取k级别，1k~100k

2.Rf根据放大倍数计算获得

3.平衡电阻R2 = R1//Rf







 运算放大器的+-对调调换，alt+y快捷键即可。

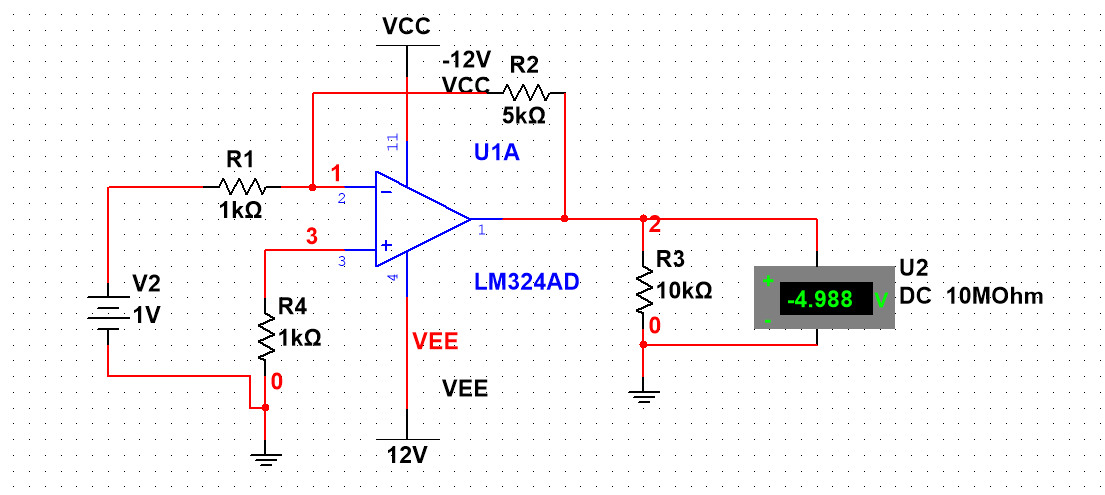

反相运算放大电路仿真



 -3V输入，输出信号10.566V  ，说明输出达到正向最大值。

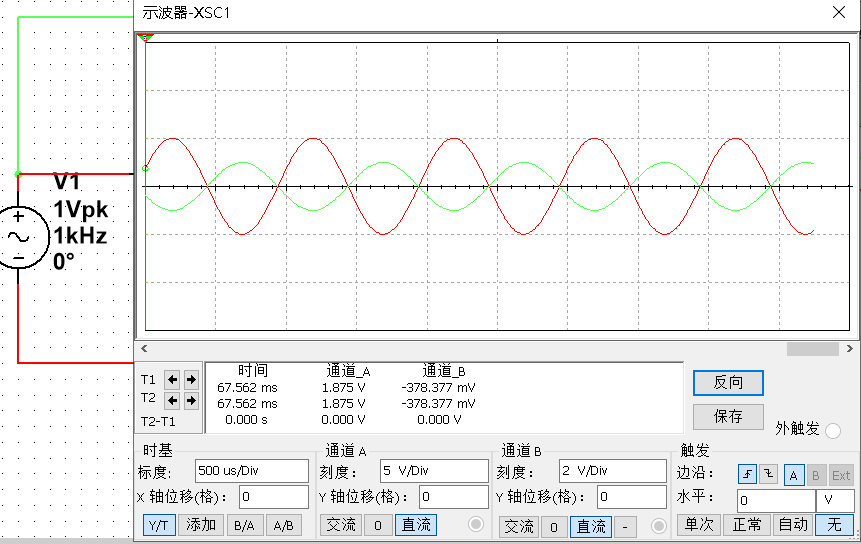

将电源换成交流信号

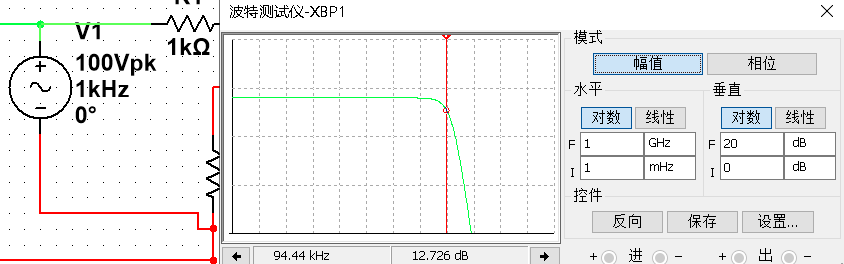

 波特图分析
