2原理图绘制及编译检查

放置

两种放置方法：

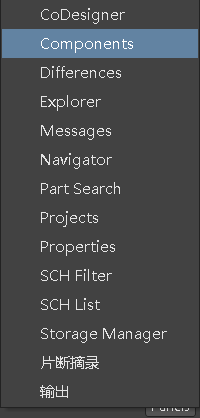

1.Panels中选择Components    ，从列表中选择想要的元件，左键拖动到原理图上即可。

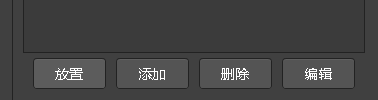

 2.在SCH library中选择放置的元件，并点击放置即可。







 器件的复制及对齐:

shift+拖动元件

拖动元件时  +s   镜像。



 进行大致规划区域。（规范）

绘制原理图：从左上角开始依次绘制。

导线及NetLabel的添加：

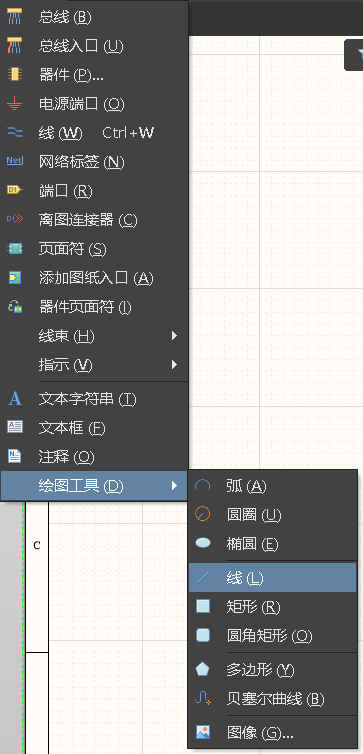

ctrl+w   快速绘线 （有属性）  在放置-线

放置-网络标签（NetLabel）部分标签!

Value值的核对，检查连接性，极性，网络标签。

(T+A+A原理图标记配置)

封装的统一管理

工具-封装管理器

根据bom表   在封装管理器中填写相关内容。

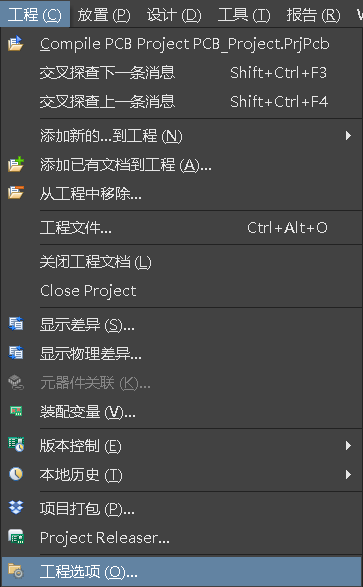

原理图的编译设置及检查



编译：检查相关错误。

设置错误选项，



 在弹出的方框中选择需要检查的内容。

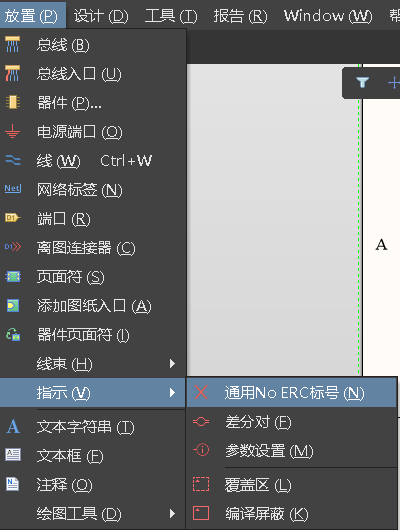

在单端引脚下添加下图标记。
