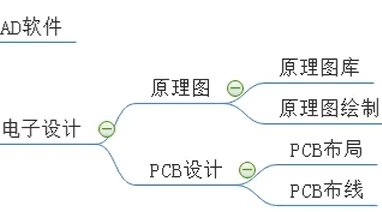

1总体框架





 工程文件：原理图库，原理图，PCB库，PCB，产生文件

工程文件的建立：

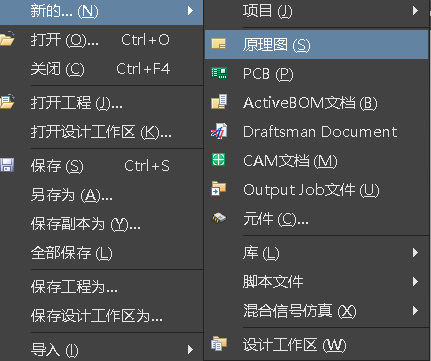

文件-新的项目-项目   并写名称和选择保存路径

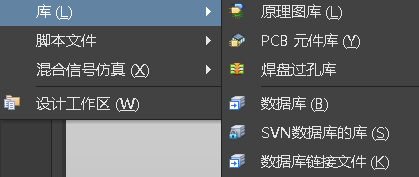

从文件-新的项目-库











 选择导入工程文件四大部分。每一个都ctrl+s保存到工程文件夹中。



 保证工程的完整性。

元件库介绍及电阻容模型的创建：

在projects中选择库.SchLib文件，在视图中勾选状态栏。

右下角会有panels   点击并选择SCH library    。

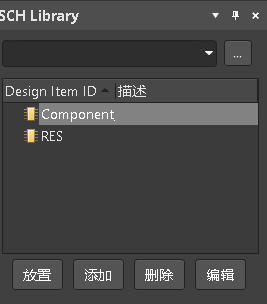

SCH library框会出现在左侧。进行相应操作。

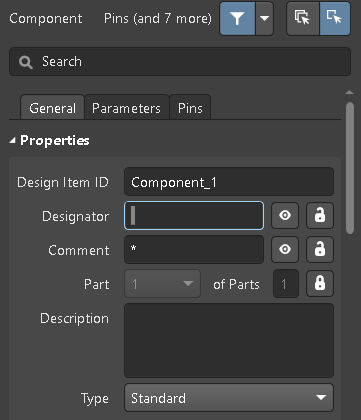

 双击component可以进行相应修改。会弹出以下框。



 在



 中选择放置，选择管脚，并按Tab   进行参数设置。



 可对间隔进行调整。

shift+元器件拖动   复制元器件

美放置一个图型结束后，用esc退出元图形编辑。

space   旋转选定的对象。

属性中footprint封装的意思。

IC类元件模型的创建

 管脚名称（横向）在属性的name中设置。

要想在名字上方加横线，在name中加”\“ ,会默认产生。如：











 ctrl+鼠标左键   （选择工具中的命令）  可对其进行设置，比如快捷键。

排针类元件模型的创建：

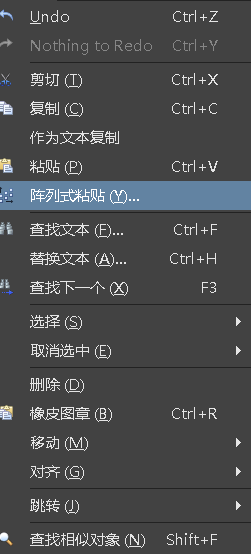

先ctrl+c复制排针，在编辑框中选择

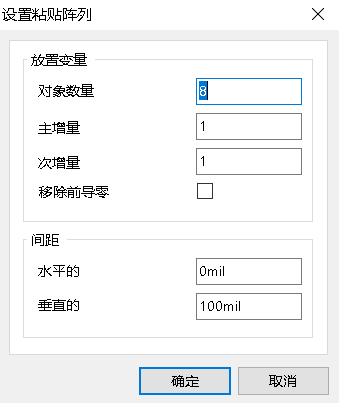

 弹出上图，进行要求设置。

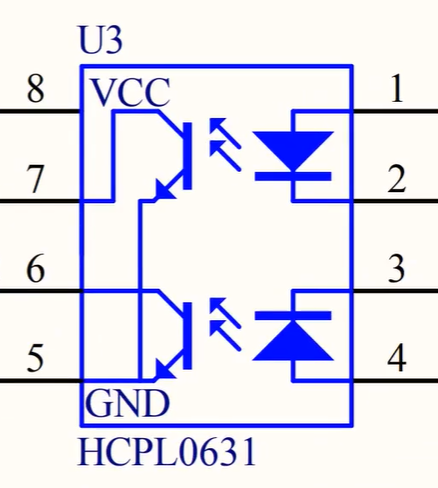

关于光耦二极管的绘制。

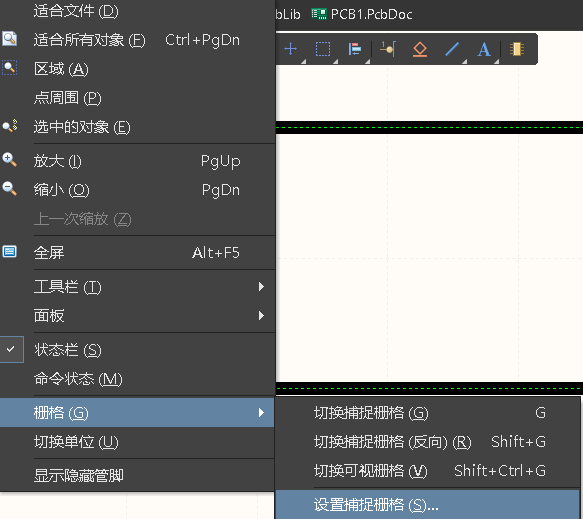

 小箭头可以在 /线/的属性中添加，部分位置需要调整栅格进行微调。

现有元件模型的调用，

设计下可以生成原理图库。默认生成，可以直接掉一个生成，（复制粘贴）。
