2.2 物理层下面的传输媒体

导引型传输媒体

同轴电缆

同轴电缆价格较贵且布线不够灵活和方便，随着集线器的出现，在局域网领域基本上都是采用双绞线作为传输媒体。

• 基带同轴电缆（50Ω）
  数字传输，过去用于局域网
• 宽带同轴电缆（75Ω）
  模拟传输，目前主要用于有限电视

双绞线

• 无屏蔽双绞线UTP电缆
  • 绞合的作用
    • 抵御部分来自外界的电磁干扰
    • 减少相邻线的电磁干扰
  • 绞合的方式
    • 蓝和蓝白绞合
    • 橙和橙白绞合
    • 绿和绿白绞合
    • 棕和棕白绞合
• 屏蔽双绞线STP电缆
  • 提高了抗电磁干扰的能力

绞合线类别	带宽	线缆特点	典型用例
3	16MHz	2对4芯双绞线	模拟电话；曾用于传统以太网（10Mbit/s)
4	20MHz	4对8芯双绞线	曾用于令牌局域网
5	100MHz	与4类相比增加了绞合度	传输速率不超过100Mbit/s的应用
5E（超五类）	125MHz	与5类相比衰减更少	传输速率不超过1Gbit/s的应用
6	250MHz	与5类相比改善了串扰等特性	传输速率高于1Gbit/s的应用
7	600MHz	使用屏蔽双绞线	传输速率高于10Gbit/s的应用

光纤

• 光纤的优点
  • 通信容量打（25000~30000GHz的带宽）
  • 传输损耗小，远距离传输时更加经济
  • 抗雷电和电磁干扰性能好，这在大电流脉冲干扰的环境下尤为重要
  • 无串音干扰，保密性好，不易被窃听
  • 体积小，重量轻
• 光纤的缺点
  • 割接需要专用设备
  • 光电接口价格较贵
• 多模光纤

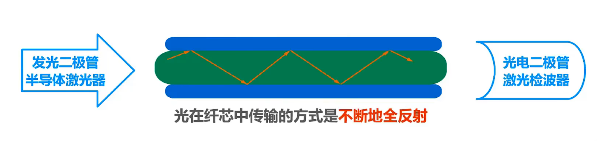

  • 光纤在纤芯中的传输的方式是不断地全反射
  • 发送光源：发光二极管
  • 接收检测：光电二极管

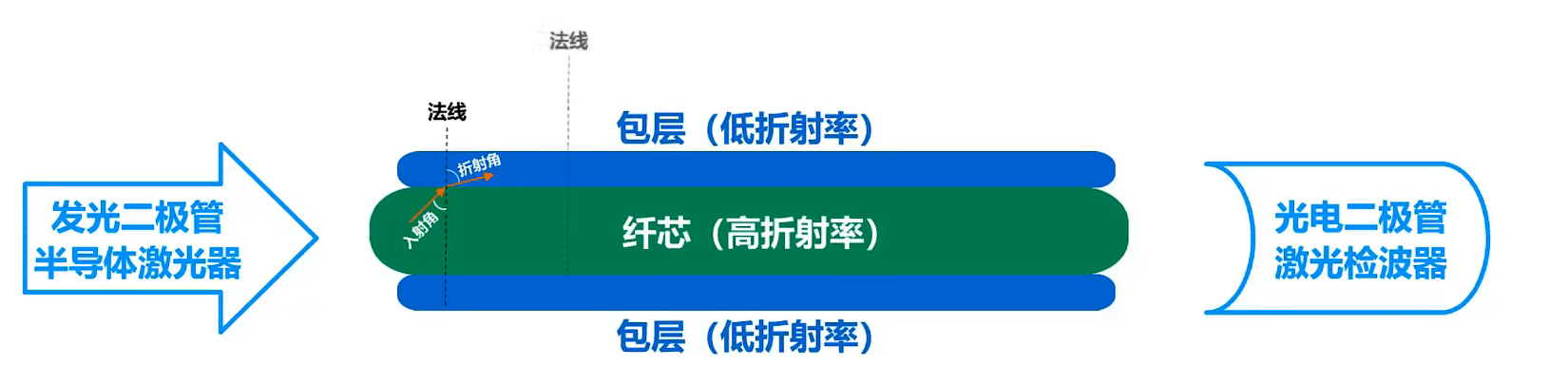

  • 当光从高折射率的媒体射向低折射率的媒体时，其折射角将大于入射角，因此，如果入射角足够打，就会出现全反射，即光碰到包层，就会反射回纤芯

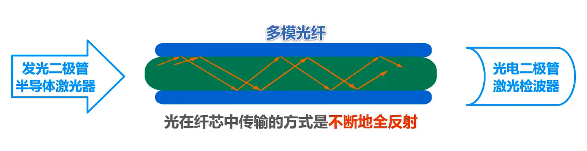

  • 可以存在许多条不同角度入射的光线在一条光纤中传输，这种光纤称为多模光纤

  • 由于色散（模式、材料、波导色散），光在多模光纤中传输一定距离后必然产生信号失真（脉冲展宽），因此，多模光纤只是和近距离传输（建筑物内）

• 单模光纤
  • 光纤在纤芯中一直向前传播而不发生全反射
    *发送光源：激光发生器
    *接收检测：激光检波器

  • 没有模式色散，在1，31微米波长附近材料色散和波导色散大小相等符号相反，两者正好抵消。
  • 单模光纤适合长距离传输且衰减小，但其制造成本高，对光源要求高

电力线

---

非导引型传输媒体

• 无线电波
• 微波
• 红外线
• 可见光
