IP 头部 解析

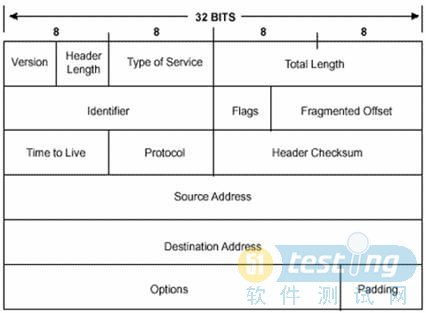

首先，IP数据报分为头部和数据部分

版本号 IPV4



头部长度 20字节  头部长度有固定和可变部分，固定为20字节

服务类型，几乎没有



总长度 首部+数据部分 =60 可得数据部分为40



标识位，每发一个数据包，若分片，则标识位不变。否则加1



标志位，区分是否分片 。该包解析为没有分片。



跳数，没经过一个路由器，跳数减一。最大值255，最小值0 ，为0则丢弃。这个字段可以防止由于路由环路而导致IP包在网络中不停被转发。



上层协议 为ICMP



首部校验和

  源地址，目的地址。
