2025，每天10分钟，跟我学K8S（四十一）- Dashboard

什么是Kubernetes Dashboard?

        Kubernetes Dashboard 是 Kubernetes 官方提供的可视化 Web 界面，用于简化集群资源管理和监控操作。简单来说，就是我们之前的所有操作，都是通过 kubectl 命令来完成的，为了简便操作，官方提供了一个web控制台，很多操作可以通过控制台来完成。例如通过 Dashboard 部署容器化的应用、监控应用的状态、执行故障排查任务以及管理 Kubernetes 各种资源。

一、核心功能与适用场景

1. ​核心功能

   • ​资源管理：支持 Pod、Deployment、Service 等资源的创建、删除、更新及弹性伸缩操作。
   • ​监控与排障：实时查看资源状态、容器日志及事件告警，支持 Pod 终端访问。
   • ​配置管理：通过 YAML 文件或表单直接修改资源配置，支持批量操作。
   • ​权限控制：集成 RBAC 机制，可精细化控制用户操作权限。

2. ​适用场景

   • ​开发测试：快速验证资源配置，避免频繁使用 kubectl 命令。
   • ​运维监控：集中查看集群健康状态，定位资源瓶颈。
   • ​多租户管理：通过命名空间隔离不同团队资源，降低误操作风险。

二、安装演示

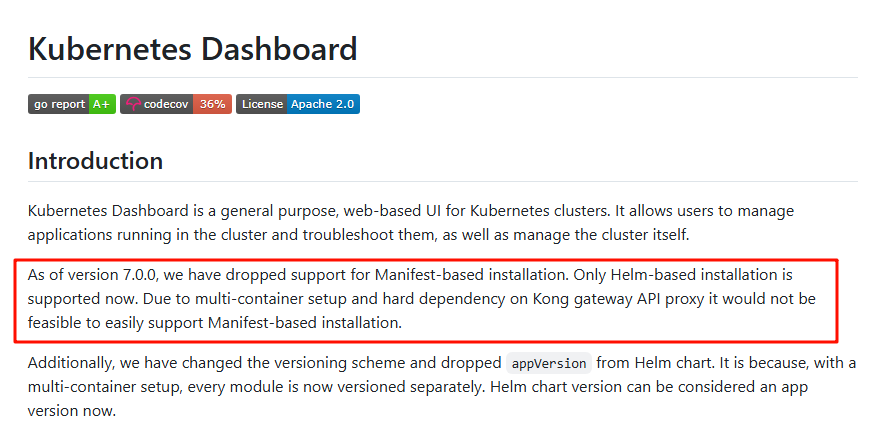

        目前官方Dashboard 版本为kubernetes-dashboard-7.11.1，而从7版本开始，官方已经只支持helm的方式安装。所以本文也采用helm方式安装。

2.1 添加仓库并安装

官方演示操作为下面步骤

# 添加 Helm 仓库并部署
helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/

helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard

但是由于国内网络问题，可能无法添加官方源，只能去github上将软件包下载到本地

https://github.com/kubernetes/dashboard/releases/download/kubernetes-dashboard-7.11.1/kubernetes-dashboard-7.11.1.tgzhttps://github.com/kubernetes/dashboard/releases/download/kubernetes-dashboard-7.11.1/kubernetes-dashboard-7.11.1.tgz

# 下载
root@k8s-master:~/dashboard# wget https://github.com/kubernetes/dashboard/releases/download/kubernetes-dashboard-7.11.1/kubernetes-dashboard-7.11.1.tgz

# 解压
root@k8s-master:~/dashboard# tar zxvf kubernetes-dashboard-7.11.1.tgz
kubernetes-dashboard/Chart.yaml

# 查看目录结构
root@k8s-master:~/dashboard# tree
.
├── kubernetes-dashboard
│   ├── Chart.lock
│   ├── charts
│   │   ├── cert-manager
│   │   │   ├── Chart.yaml
│   │   │   ├── README.md
......

2.2 修改镜像地址

vim kubernetes-dashboard/values.yaml

    repository: docker.io/kubernetesui/dashboard-auth
    repository: docker.io/kubernetesui/dashboard-web
    repository: docker.io/kubernetesui/dashboard-metrics-scraper
    repository: docker.io/kubernetesui/dashboard-api
====修改为====
    repository: m.daocloud.io/docker.io/kubernetesui/dashboard-auth
    repository: m.daocloud.io/docker.io/kubernetesui/dashboard-web
    repository: m.daocloud.io/docker.io/kubernetesui/dashboard-metrics-scraper
    repository: m.daocloud.io/docker.io/kubernetesui/dashboard-api




vim kubernetes-dashboard/charts/kong/values.yaml
  repository: kong
====修改为====
  repository: m.daocloud.io/docker.io/kong





# 安装
root@k8s-master:~/dashboard# helm upgrade --install kubernetes-dashboard kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard
Release "kubernetes-dashboard" does not exist. Installing it now.
.....
Dashboard will be available at:
  https://localhost:8443


# 等待所有pod运行正常后，查看svc和pod状态
root@k8s-master:~/dashboard# kubectl get pod -n kubernetes-dashboard
NAME                                                   READY   STATUS    RESTARTS   AGE
kubernetes-dashboard-api-7744c84465-z76gq              1/1     Running   0          2m28s
kubernetes-dashboard-auth-5ff6f5889b-74r28             1/1     Running   0          2m28s
kubernetes-dashboard-kong-75dd496684-gf62v             1/1     Running   0          2m28s
kubernetes-dashboard-metrics-scraper-9b9f5c9d5-sgh7j   1/1     Running   0          2m28s
kubernetes-dashboard-web-6c8f4d7666-jskjg              1/1     Running   0          2m28s
root@k8s-master:~/dashboard#
root@k8s-master:~/dashboard# kubectl get svc -n kubernetes-dashboard
NAME                                   TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE
kubernetes-dashboard-api               ClusterIP   10.102.121.61    <none>        8000/TCP         2m36s
kubernetes-dashboard-auth              ClusterIP   10.103.103.175   <none>        8000/TCP         2m36s
kubernetes-dashboard-kong-proxy        ClusterIP   10.99.183.86     <none>        443/TCP          2m36s
kubernetes-dashboard-metrics-scraper   ClusterIP   10.101.165.125   <none>        8000/TCP         2m36s
kubernetes-dashboard-web               NodePort    10.99.103.97     <none>        8000:32528/TCP   2m36s

2.3 创建用户和token

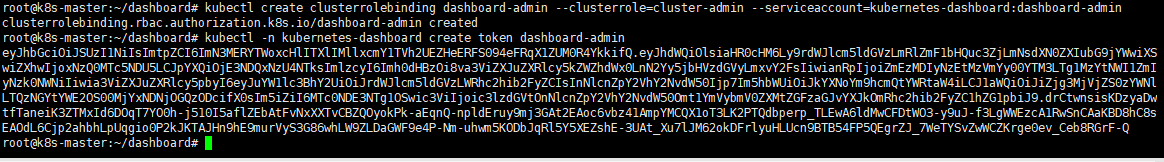

# 创建管理员账户
kubectl create serviceaccount dashboard-admin -n kubernetes-dashboard
kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kubernetes-dashboard:dashboard-admin
# 获取 Token
kubectl -n kubernetes-dashboard create token dashboard-admin

注意​​：Token 默认有效期 1 小时，可通过 --duration=24h 延长

2.4 登录web界面验证

        由于默认情况下，dashboard是没有开启nodeport对外的，所以需要临时修改端口转发类型

# 修改端口类型
kubectl patch svc kubernetes-dashboard-kong-proxy -n kubernetes-dashboard --type='json' -p '[{"op":"replace","path":"/spec/type","value":"NodePort"}]'


# 若需要指定端口，可以指定一个固定的 nodePort，这里修改为30083：
kubectl patch svc kubernetes-dashboard-kong-proxy -n kubernetes-dashboard --type='json' -p '[{"op":"add","path":"/spec/ports/0/nodePort","value":30083}]'

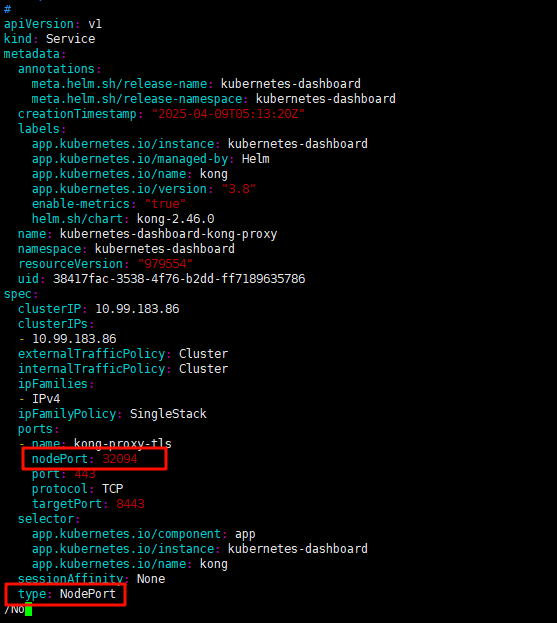

除了上述的命令行修改，还可以通过编辑配置yaml文件的方式来修改。

kubectl edit svc -n kubernetes-dashboard kubernetes-dashboard-kong-proxy

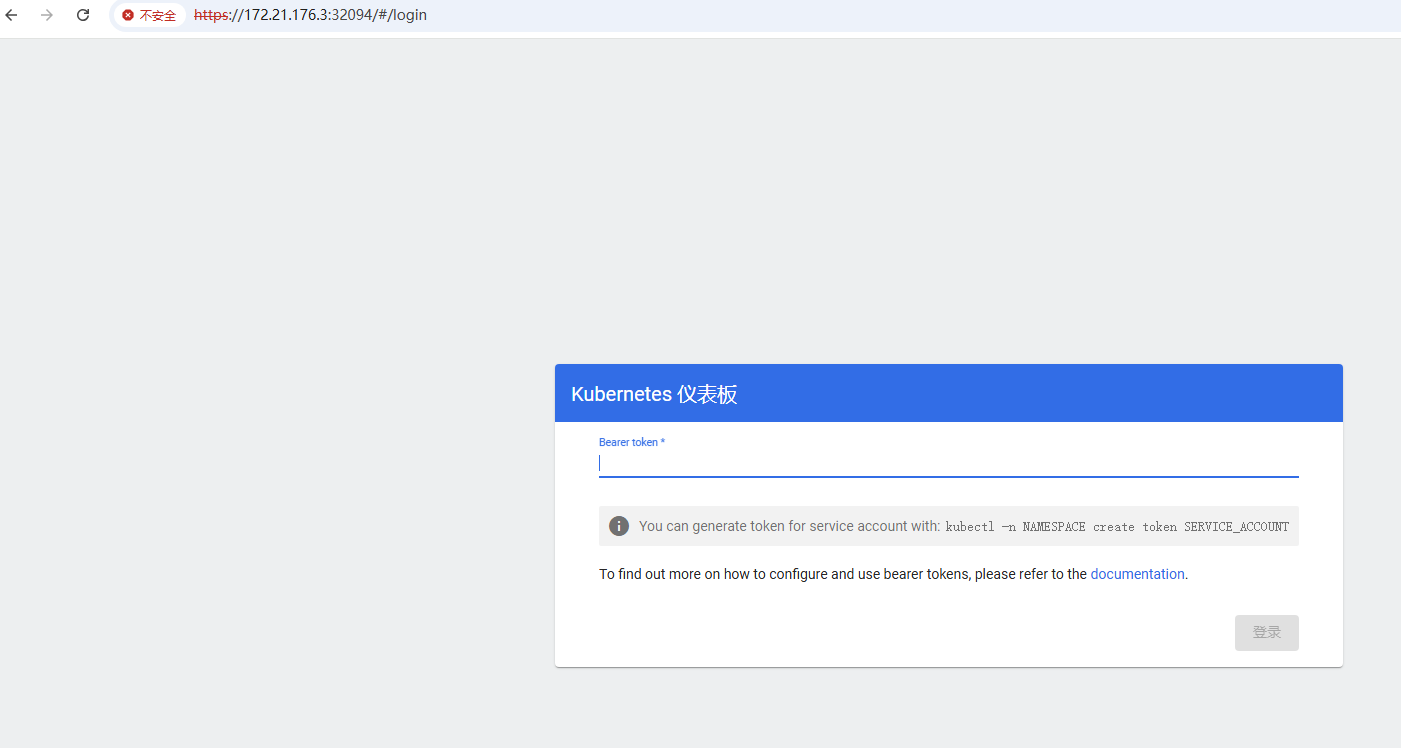

打开web浏览器，通过nodeport来访问。输入刚才获取到的token

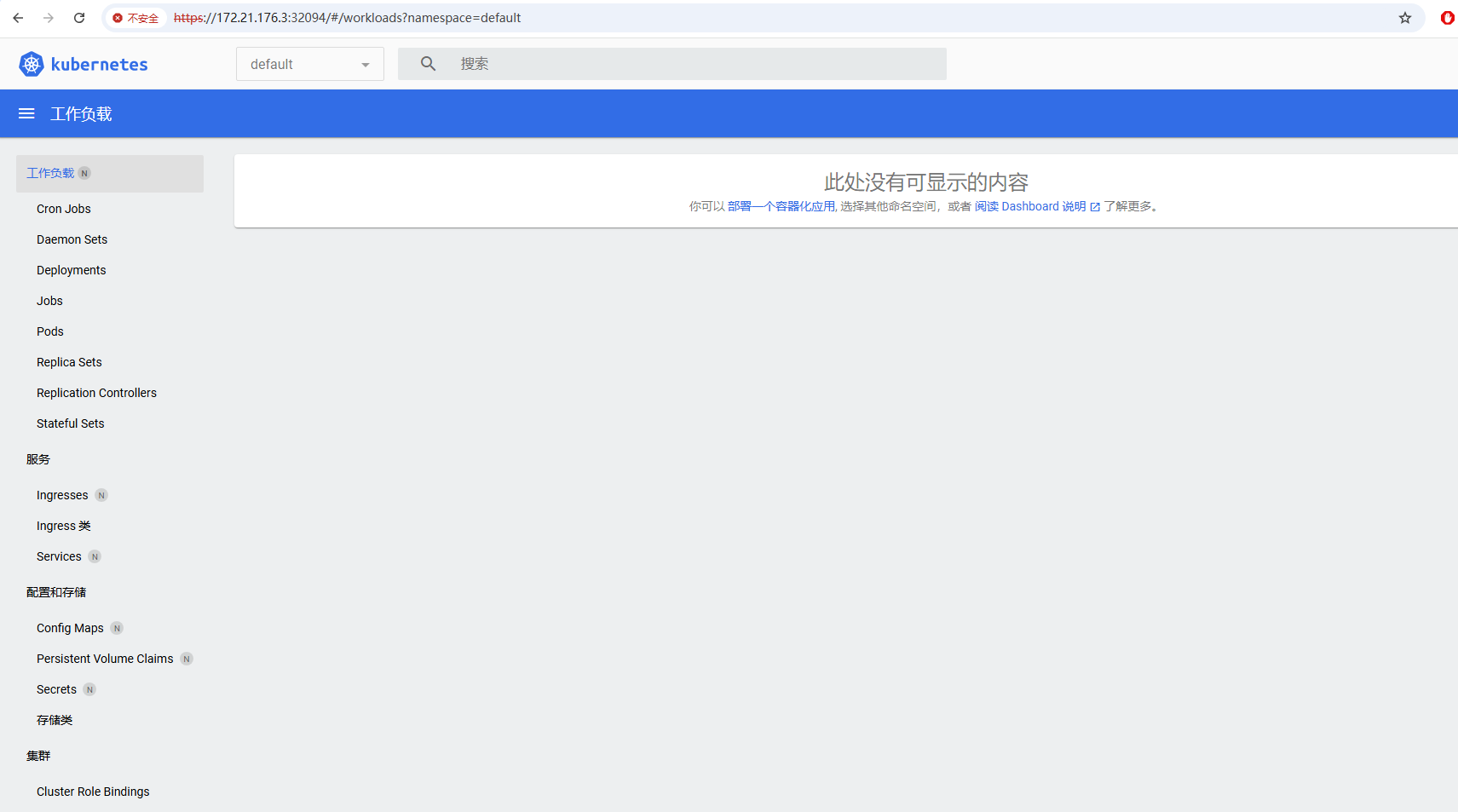

输入token后可以进入主界面，由于还没有安装监控，所以这里的负载显示为空。但是至此一步，dashboard已经安装完毕
