EBS BI Publisher开发全过程

EBS BI Publisher 开发全过程

1.BI Publisher基础

1.1.关于XMLP

XMLP在EBS中的地位
XMLP是EBS的11.510之后主要的报表解决方案。每种技术都有自己的特点和应用方向，仔细阅读下表，我们可以体会何种场景该使用XMLP。

EBS中的技术	特点	企业应用
Oracle DB	关系型数据库，其实是最佳的设计模式和开发框架	所有MIS系统的基础，最可靠的数据持久存储
PL/SQL	标准SQL+编程语言，Oracle所有开发工具的基石	用于业务逻辑实现；系统质量的优劣、性能的高低，很大程度上取决于PL/SQL
Reports	过去流行的可视化报表设计环境，开发效率高	数据检索+报表展现，尤其是单据打印
Discoverer	BI展现工具，基于主题视图，分析企业数据	因为布局工作量小，被广泛应用于普通报表开发
ADI/Web ADI	从日记账和FA起家，逐步发展为EBS最强的桌面工具	数据检索+Excel展现、数据批量录入和修改
XML Publisher	基于XML工业标准，数据抽取与展现分离，布局设计平易近人又高度灵活丰富，与Java亲密集成	数据检索+报表展现，除了单据打印，还可发布至合作伙伴
Concurrent	基于时间的任务并发、排队，合理利用系统资源	立即、定时或周期执行程序、报表、维护和监控
Flexfield	EBS最富特色的自定义字段，智能组合、智能验证	会计科目、物料分类，业务特有信息的记录和传递
Forms	最快捷的数据库应用系统开发环境，UI不够友好	Windows版的数据录入+数据处理+数据检索
JSP/JTF/OAF	效率比较高的基于浏览器的应用开发框架	纯Web版的数据录入+数据处理+数据检索
Workflow	灵活的流程定义/自动化、通知发送、系统间集成	流程式审批、流程式数据传递、事件式系统集成
Alert	基于触发器和定时器的数据监控、预警通知	企业核心数据监控、系统运行异常监控
Interface/API	各模块开发人员留出的，除了UI外的数据“出入口”	客户化业务、外围系统与核心ERP的集成
Web Service	基于Internet的计算和服务，可用于数据交换	跑在Internet上的Interface/API

官方资料
XML Publisher简称XMLP，现在叫BI Publisher，有独立版和EBS嵌入版。
BI Publisher可以使用 大多数用户熟悉的工具Microsoft Word 或 Adobe Acrobat，来设计报表格式。不需要专用的设计Studio，这意味着不需要额外的成本。
这样，业务顾问或者用户仅需要简单的培训，就可以直接完成报表的设计。
其他报表的弊端
1、PL/SQL：布局过于简单；不便于Java集成，不便于对外发布。
2、Discoverer：布局过于简单、性能较差；不便于Java集成，不便于对外发布。
3、Reports：输出Excel不方便、标题和内容漂移、PASTA配置麻烦；不便于Java集成，不便于对外发布。

BI报表的优势

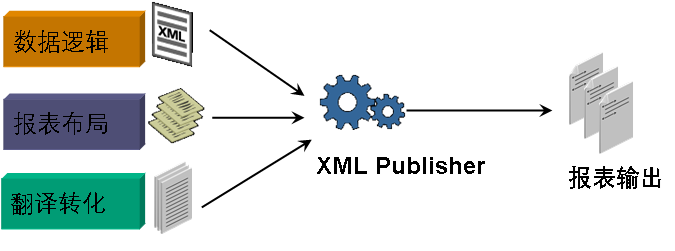

优势1:完全分离数据 / 布局 / UI国际化
数据获取、布局设计、界面翻译三大工作全部分离，可由不同的人甚至第三方分工协作。

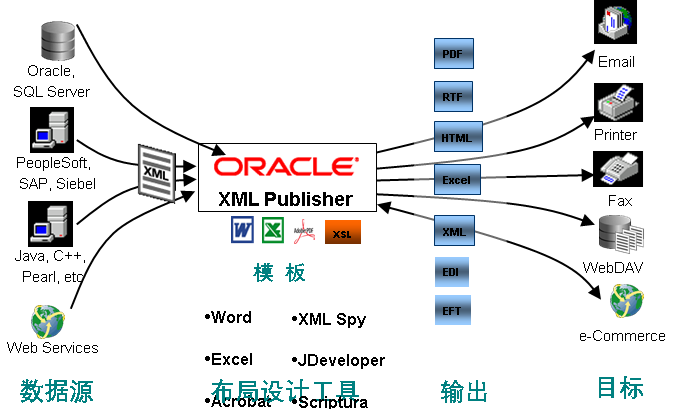

优势2:数据不限来源、最终格式丰富、传送不限目的地
BI Publisher 可以接受并格式化任何格式规范的 XML 数据，它可以与能够生成 XML 的任何数据库、应用程序或过程集成，无论是要格式化输出并发送给使用者的数据库、ERP 应用程序还是 Web 服务。BI Publisher 还允许您将来自多个数据源的数据置入单个输出文档。
可以通过打印机、电子邮件、传真和 WebDav 传送您的内容，或者将报表发布到门户。Delivery Manager 的开放式体系结构还允许您轻松地实现自定义传送通道。

优势3:卓越的性能
BI Publisher 基于 W3C XSL-FO 标准，它是当今世界上最快、伸缩性最强的实现。它可以在较短的时间内处理大量的数据输入并生成输出，而只需占用很少的 CPU 时间和内存。

优势4:开放的标准，易于集成
BI Publisher 是基于开放标准技术构建的。它是一个 J2EE 应用程序，可以部署到任何 J2EE 容器。数据将处理为 XML，在桌面应用程序中创建的布局模板将在内部转换为 XSL-FO（另一个 W3C 标准）。该应用程序生成的输出也符合业界标准，如 PDF、RTF 和 HTML。传送协议是 Internet 打印协议 (IPP)、WebDAV、FTP 和 AS2。

1.2.必要配置

服务器端Patch
最好升级到最新版本，至少也要到5.5，之前的版本可以说是Oracle的“小白鼠”。
目前最新版为Oracle XML Publisher Core Rollup Patch 5.6.2 (Patch 5097966)，Notes367394.1，有比较详细的描述。

SELECT * FROM fnd_product_installations WHERE patch_level LIKE '%XDO%'

服务器端配置
除非有特别需要，如设置临时文件夹、字体映射、PDF报表文件密码控制等，否则不需要做什么配置。
新版配置：XML Publisher Administrator/Home/Administration。
旧版配置：\(XDO_TOP/resource/xdo.cfg或者\)AF_JRE_TOP/jre/lib/xdo.cfg。
该文件默认不存在，需要手工创建。文件格式要按照《Oracle XML Publisher User’s Guide》的要求来写。
如果PC机安装了XML Publisher Desktop，其实里面有个xdo example.cfg文件，可以稍微修改即可使用。

开发设计工具XML Publisher Desktop
目前最新版本是5.6.2；需要先装好JDK1.4以上版本。
下载下来后直接安装，这样会在Word中嵌入XMLP的菜单，可以用来自动生成布局、预览等。

1.3.最简单的例子.输出XML数据源

关于数据源
XMLP要求的数据，必须是XML格式的，这可以通过多种方式生成，最常见的有两种。
1、Oracle Reports：仅创建Data Module、分组、求和，不用设计布局；其中求和也可以在模版中完成。
2、PL/SQL or SQL：直接输出XML格式的内容。
如果使用XMLP的Java API来生成报表，实际上可以从任何途径获得XML格式的文件，包括本地文件、用URL指定的网络文件、其他Java函数返回的参数等等。
开发数据源
这里采用Oracle Reports，为简单起见，参数写死，SQL如下：

SELECT poh.segment1 po_num,
       por.release_num release,
       pv.vendor_name,
       pvs.address_line1,
       pvs.address_line2,
       pvs.address_line3,
       pol.line_num || ‘.’ || pll.shipment_num line_num,
       mst.segment1 item_num,
       mst.description,
       pll.quantity,
       pll.unit_meas_lookup_code uom,
       pll.price_override unit_price,
       poh.currency_code,
       nvl(pll.need_by_date, pll.promised_date) need_by_date
  FROM po_headers_all        poh,
       po_vendors            pv,
       po_vendor_sites_all   pvs,
       po_lines_all          pol,
       po_line_locations_all pll,
       po_releases_all       por,
       mtl_system_items_vl   mst
 WHERE poh.vendor_id = pv.vendor_id(+)
   AND poh.vendor_site_id = pvs.vendor_site_id(+)
   AND poh.po_header_id = pol.po_header_id
   AND pol.po_line_id = pll.line_location_id
   AND pll.po_release_id = por.po_release_id(+)
   AND pol.item_id = mst.inventory_item_id
   AND pll.ship_to_organization_id = mst.organization_id
   AND poh.org_id = 102
   AND poh.creation_date >= sysdate - 60

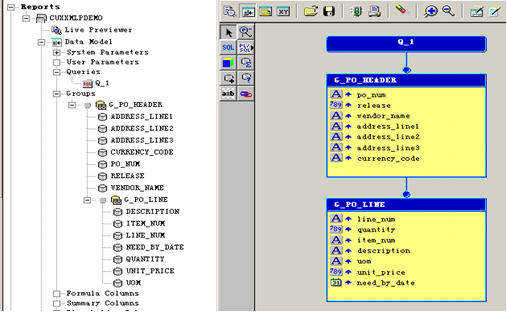

在Oracle Reports中创建数据模型并分组如下：

对组名称可以改得友好些，比如这里的G_PO_HEADER和G_PO_LINE，这样生成的XML文件可读性更佳。代码参考：CUXXMLPDEMO.rdf。
注册并发程序，输出格式为XML
1、上传CUXXMLPDEMO.rdf至服务器$SCF_TOP/reports/US

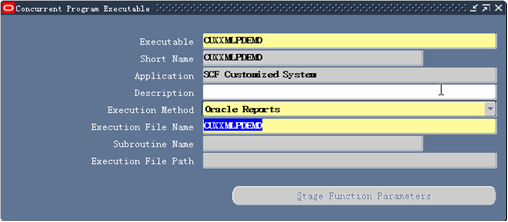

2、注册可执行：

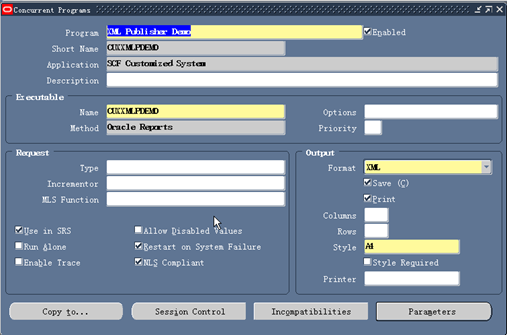

3、注册并发程序，注意输出格式：

4、分配给相应的请求组。
试运行，获得样例数据

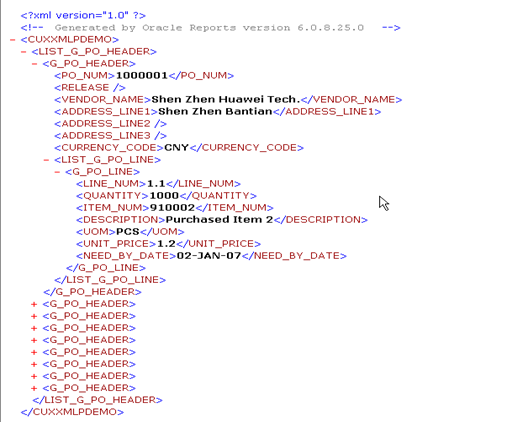

将报表上传服务起后，请求运行结果如下（只展开了一张PO）：

可以看到，Oracle Reports可以自动输出XML，Tag主要来自文件名、分组名、字段名。具体文件可参考：CUXXMLPDEMO.xml。

1.4.最简单的例子.设计RTF模版

关于布局设计
实际上和任何报表工具一样，布局设计时，先需要“想象”层次结构，如哪些内容位于页眉页脚，哪些内容是报表头，哪些内容是明细行，各部分是如何依次嵌套的，哪些地方需要合计等等。同时考虑一些特殊需求：如何进行页码编号、是否动态列、每页显示的行数是否固定、新单据是否从新页开始、行高和列宽是否固定、表头是否在新页重复等等。这些也是做布局设计的重点和难点，而且不同版本的XMLP支持的特性也不一样，总的来说5.6.2之后，应该我们常用的需求都能被满足。
布局设计最常用的工具是Word，也可以是Adobe Acrobat，也可以直接编写XSL-FO模版。实际上，当上传RTF文件到XMLP模版管理器时，将被自动转换为XSL-FO。
了解窗体域，这可是我们经常写XMLP代码的地方
用Word进行RTF模版设计时，XMLP主要是利用“窗体域”来保存分组、格式、赋值等控制信息，其类似报表中的占位符，运行时将被实际的数据替换。

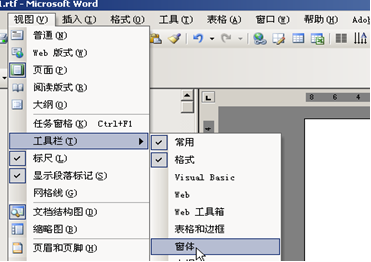

先从菜单“视图/工具栏/窗体”调出窗体工具栏。

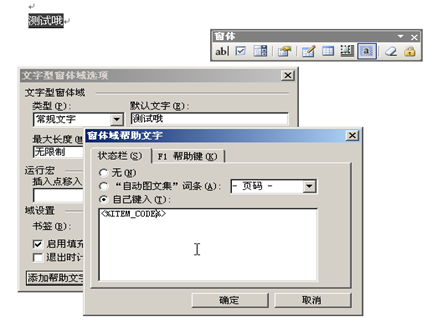

然后就可以将“窗体域”插到Word文档中，最后通过右键“窗体域”调出属性，默认文字中输入比较直观的描述，在“添加帮助文字”的“自己键入”部分输入相应的XMLP命令，格式都是。比如下面的命令是个占位符，意思是运行时，用数据文件中标记为“ITEM_CODE”的值替换：

导入样例数据

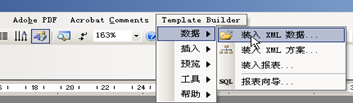

打开Word，通过Template Builder/数据/装入XML数据：

选择上一步请求输出的XML文件，这样我们可以用向导加快模版设计，同时也方便预览。

布局向导
布局设计比较灵活，可以先搭好分组框架，也可先设计数据；可以通过向导创建，也可以手工设计。这里先介绍向导，这样可以减少手工添加“窗体域”的工作量。
1、启动向导，菜单Template Builder/插入/表/表单/向导…

2、选择布局风格，我们先要做采购订单单据头，所以选择“表单”

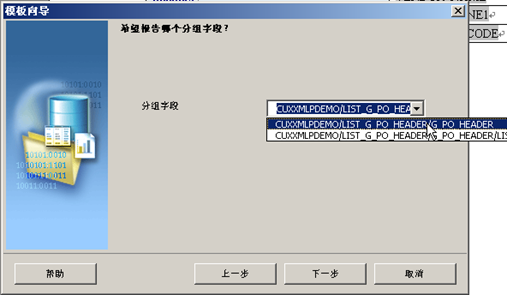

3、选择分组依据，我们这里选择G_PO_HEADER

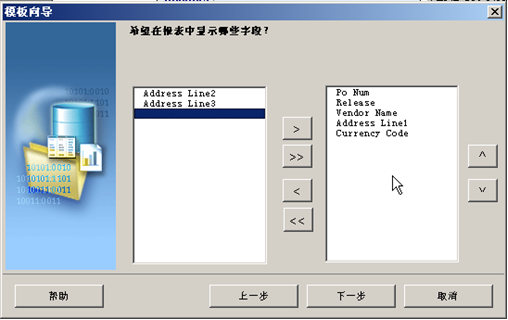

4、选择需要的字段，假定我们需要如下5个字段

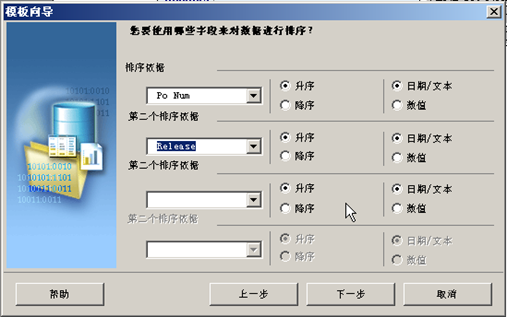

5、设置排序字段，我们需要按照PO号和发放号同时排序

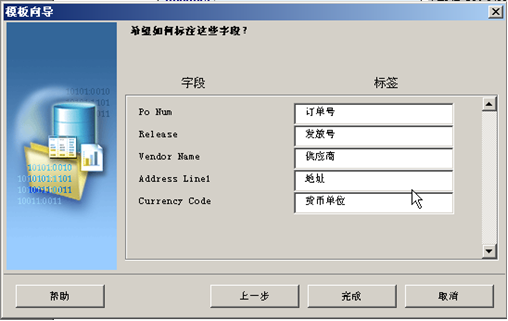

6、调整字段描述

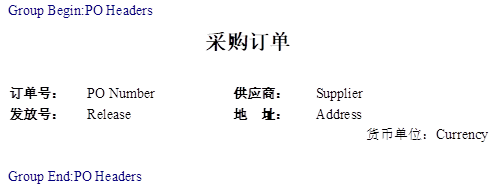

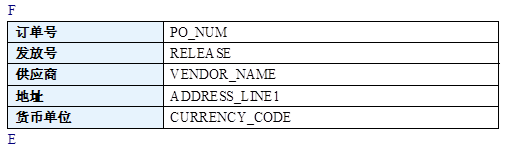

7、完成后自动生成布局如下（可双击打开）

其中的F和E是分组起始、终止标志，我们总结如下：

字段	默认文字	XMLP语句
组开始	F
订单号	PO_NUM
发放号	RELEASE
供应商	VENDOR_NAME
地址	ADDRESS_LINE1
货币单位	CURRENCY_CODE
组结束	E

这里要掌握分组语法和值饮用语法。
Tips：到这里就可以预览报表了。
调整布局
向导生成了基本框架，尤其是需要写代码的“窗体域”，接下来我们根据实际需求调整下布局，同时最好也改下“默认文字”，尤其是分组的。最终结果如下（可双击打开）：

验证布局
菜单Template Builder/工具/验证，可以验证语法错误和不支持的特性！
完善报表

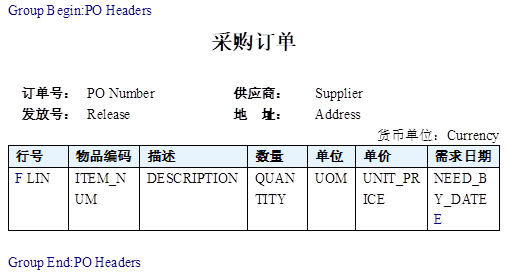

和上边的步骤类似，首先运行向导添加订单行，这次布局风格选择“表”，分组选择PO_Line，结果如下，排序选择Line_Number：

其中的F和E是分组起始、终止标志，注意这次它们所处的位置，这样可以做到根据数量自动扩张行。

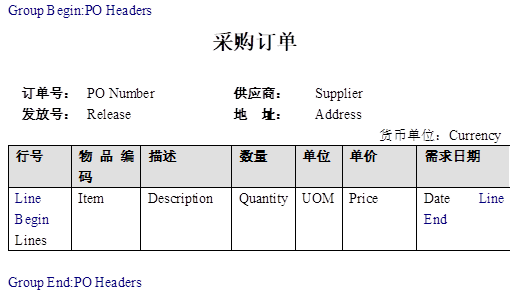

同样我们需要做下调整，比如：

这个例子还缺少很多元素，仅供练习，源文件为CUXXMLPDEMO.rtf。
预览报表

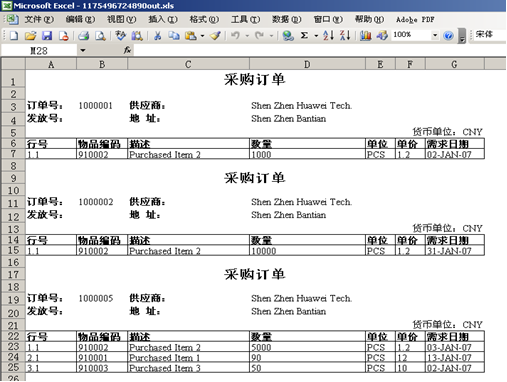

通过菜单Template Builder/预览，可以选择PDF、Excel、HTML、RTF等多种格式，我们选择Excel的输出结果如下：

完整的输出文件请看CUXXMLPDEMO.xls。

1.5.最简单的例子.注册数据源和模版

注册数据源

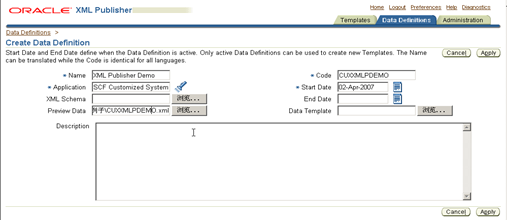

N: XML Publisher Administrator/Home/Data Definitions/Create Data Definition
定义数据源，需要注意，数据源代码需要和并发请求的代码一致，也可以上传预览数据：

注册模版，并和数据源关联

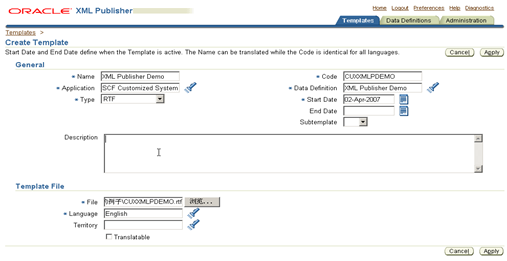

N: XML Publisher Administrator/Home/Templates/Create Template
定义并上传模版，需要注意选对类型和上一步注册的数据源：

可以为每种语言上传一个模版。
不过这里有点缺陷，就是一个模版只能用于一个数据源。如果我编写了多个数据源，想用同一个模版来显示，就只能重复定义和上传模版了。

1.6.最简单的例子.运行报表

提交请求

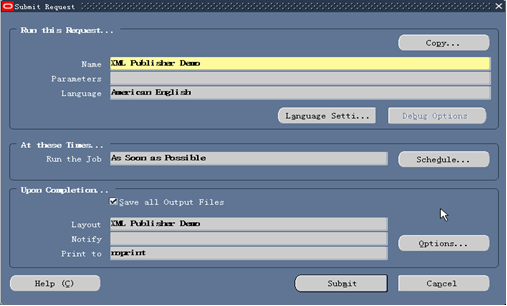

操作和提交普通的请求类似，唯一注意的是多了个Layout选项，默认会选中同语言的模版：

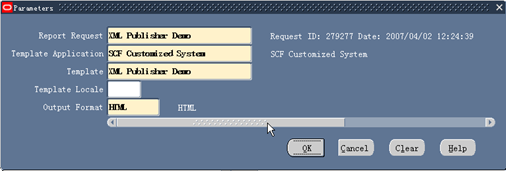

在11.5.10 CU1或Patch3435480之前，需要分两步完成，第一步运行请求，第二步运行XML Report Publisher来生成输出：

查看输出

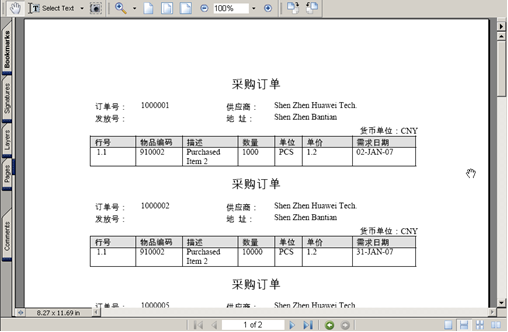

运行结果和我们在XMLP Desktop中预览的基本一样，下面是个PDF的结果：
