Linux 存储系统概览

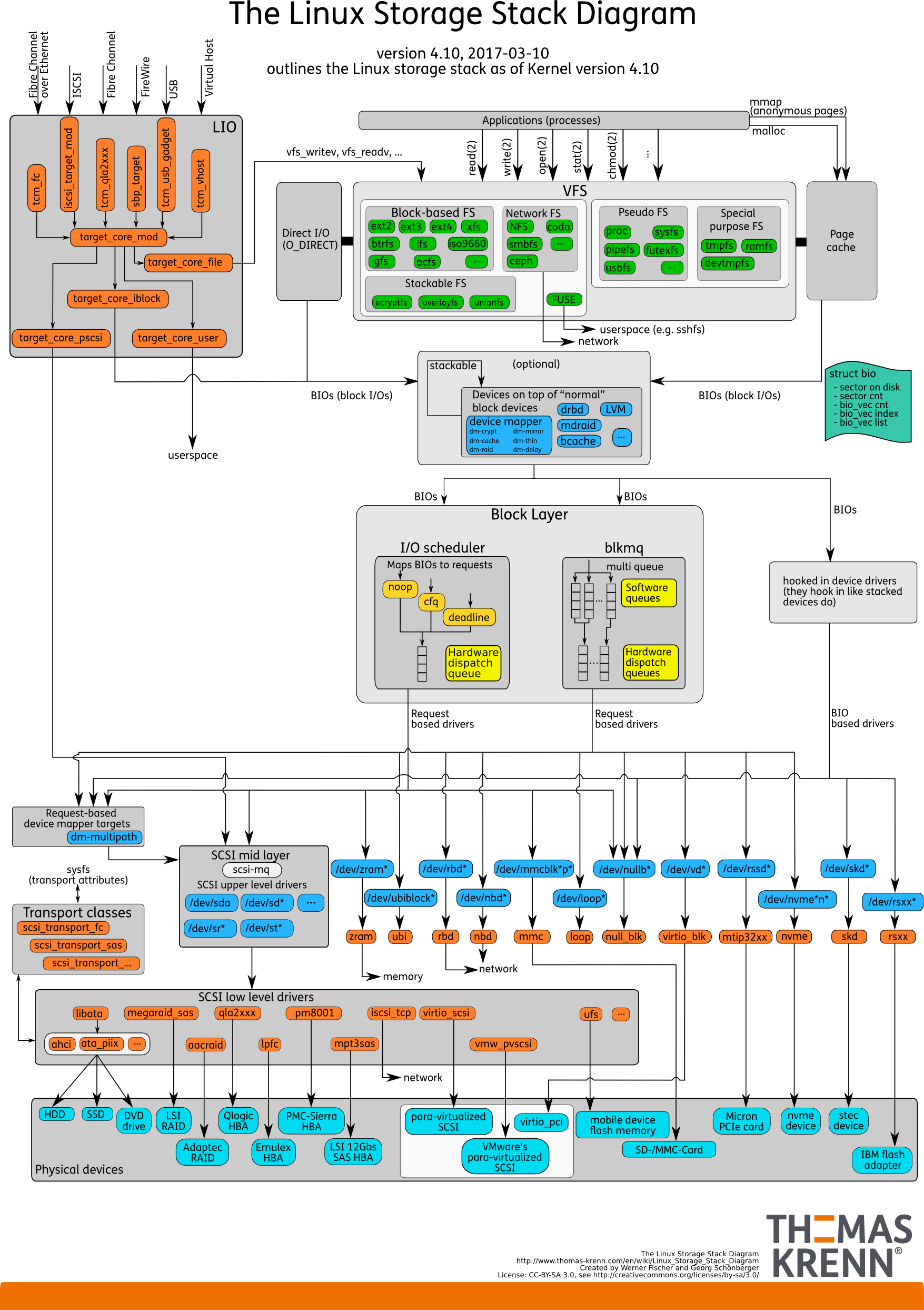

Linux 存储栈概述

可以把Linux 存储子系统看成两个部分：

• 站在用户角度提供读写接口，数据以流的形式表现；
  ==== 中间是文件系统====
• 站在存储设备角度提供读写接口，数据以块的形式表现。

从系统调用接口开始（包含），以下都是内核空间，以上都是用户空间。

1）VFS

VFS 在具体文件系统之上建立一个抽象层，屏蔽各类文件系统的差异。
VFS 包含4类对象类型：

• super block：超级块对象，代表一个文件系统。
• inode：索引节点，代表设备上的一个物理文件，用户存储文件信息。
• dentry：目录项，目录路径上的各个组成部分，每个部分都是一个目录项对象。
• 文件：文件对象是一个被进程打开的文件，一个物理文件对应一个索引节点，但可能对应多个文件对象。

2-1）Page Cache

以物理页为单位对磁盘文件进行缓存，
free -h 中

• buffer：设备占用的缓存页，直接读写块设备，及文件系统元数据，如superblock 等
• cache：普通文件所占用的缓存页

2-2）Direct IO

适用于自缓存应用，一般与AIO 一起使用。
块设备文件: 在使用Direct IO时，通常搭配Libaio使用，避免同步IO阻塞程序。而往往Direct IO + Libaio应用于裸设备的场景。
libaio 的调用栈：write()--->sys_write()--->vfs_write()--->通用块层--->IO调度层--->块设备驱动层--->块设备

3）Mapping Layer（映射层）

在文件访问和设备访问之间做映射。由多个文件系统(XFS等，打开文件系统的文件)以及块设备文件(直接打开裸设备文件)组成，主要完成两个工作：

• 内核确定该文件所在文件系统或者块设备的块大小，并根据文件大小计算所请求数据的长度以及所在的逻辑块号。
• 根据逻辑块号确定所请求数据的物理块号，也即在在磁盘上的真正位置。

4）Block Layer（通用块层）

维持一个IO 请求在上层文件系统与底层物理设备之间的关系。

bio 和request 是块层最核心的两个概念：

• 每个bio 对应块设备中一块连续的位置：其中bio 描述了其在存储设备中真实操作的位置和Page cache 中的映射位置。
• request 用来描述一个IO 请求，一个request 可能包含多个bio。

IO 调度子层将bio 和设备驱动的request 关联。

Linux IO 调度算法

• 电梯算法：一直上然后一直下。
• deadline：基于电梯算法，在超时后会掉在方向。
• CFQ：完全公平队列，基于时间片和优先级的队列调度。

5）块设备驱动层

每一类设备都有其驱动程序，负责设备的读写。
通常块设备的驱动程序都已经集成在了kernel里面，也即就算我们直接调用块设备驱动层的代码还是要经过内核。
spdk实现了用户态、异步、无锁、轮询方式NVME 驱动程序。
