实验4 汇编应用编程和c语言程序反汇编分析
一、实验目的
1. 理解80×25彩色字符模式显示原理。
2. 理解转移指令jmp, loop, jcxz的跳转原理，掌握使用其实现分支和循环的用法。
3. 理解转移指令call, ret, retf的跳转原理，掌握组合使用call和ret/retf编写汇编子程序的方法，掌握
参数传递方式。
4. 理解标志寄存器的作用。
5. 理解条件转移指令je, jz, ja, jb, jg, jl等的跳转原理，掌握组合使用汇编指令cmp和条件转移指令实
现分支和循环的用法。
6. 了解在visual studio/Xcode等环境或利用gcc命令行参数反汇编c语言程序的方法，理解编译器生成
的反汇编代码。
7. 综合应用寻址方式和汇编指令完成应用编程。
二、实验准备
实验前，请复习/学习教材以下内容：
第9章 转移指令的原理
第10章 call和ret指令
第11章 标志寄存器
三、实验内容
1. 实验任务1
教材「实验9 根据材料编程」(P187-189)
编程：在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm!'。
codesg ends
end start
assume cs:code, ds:data,ss:stack
data segment
db 'Welcome to masm!'
db 00000010b,00100100b,01110001b
data ends
stack segment
db 16 dup(0)
stack ends
code segment
start:
mov ax,stack
mov ss,ax
mov ax,16
mov sp,ax
mov ax,0b800H
mov ds,ax
mov ax,data
mov es,ax
mov bx,1830 //第一行W所在的偏移地址
mov di,0 //记录这是第几行
mov cx,3 //外层循环次数
s0: push cx
mov si,0
mov cx,16 //内存循环次数，16为字符串长度
s:
mov al,es:[si] //取出一个字母，放在低位
mov ah,es:[di+16] //取出该i行的颜色信息，放在高位
mov ds:[bx],ax //存入对应位置的显存
inc si
add bx,2
loop s
pop cx
add bx,0080h //一行是160个，按照道理应该是加上00a0h，但是在上面的循环里面bx增加了32，所以这里只用增加0080h
inc di
loop s0
mov ah, 4ch
int 21h
code ends
end start

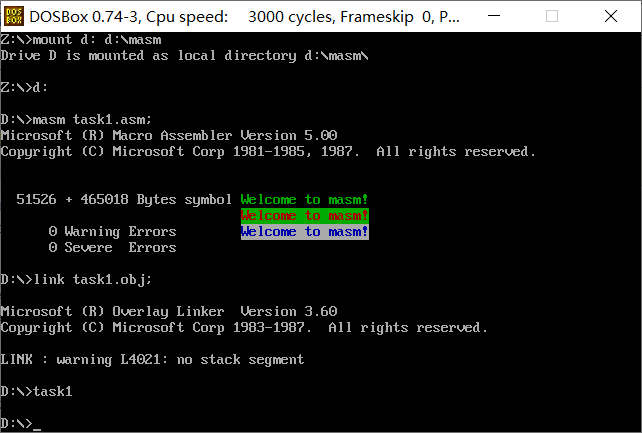

结果：
2. 实验任务2
编写子程序printStr，实现以指定颜色在屏幕上输出字符串。调用它，完成字符串输出。
assume cs:code, ds:data
data segment
str db 'try', 0
data ends
code segment
start:
mov ax, data
mov ds, ax
mov si, offset str //用offset找到str标记的偏移地址
mov al, 2
call printStr //调用子程序
mov ah, 4ch
int 21h
printStr:
push bx
push cx
push si
push di //保存寄存器
mov bx, 0b800H //显存的段地址
mov es, bx
mov di, 0
s: mov cl, [si]
mov ch, 0
jcxz over //如果cl为0，就表示字符串读取结束，那么cx为0，用jcxz跳出循环
mov ch, al //赋值颜色
mov es:[di], cx
inc si
add di, 2
jmp s
over: pop di
pop si
pop cx
pop bx
ret
code ends
end start

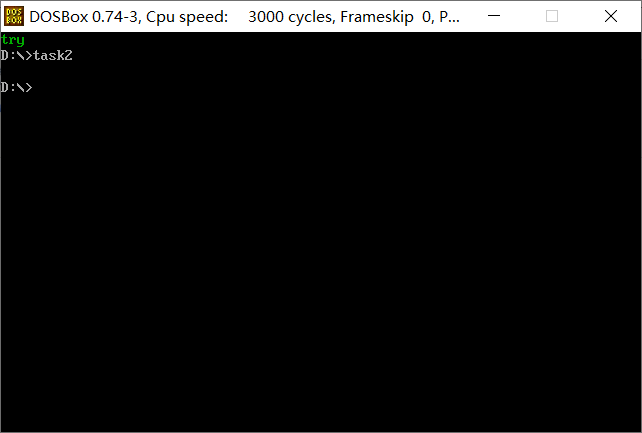

汇编，运行代码，得到结果：
把line3改为:
str db 'another try', 0
这里只是将字符串改变，但是使用jcxz是当判断后面出现0才结束写入的循环，所以改变了显示的个数。
把line12改为：
mov al, 4
4为00000100b,所以是黑底红色，结果如下
line19-22, line36-39，这组对称使用的push、pop，这样用的目的是什么？
用于保护和恢复寄存器的值，更好的利用寄存器
line30的功能是什么？
将高位是颜色信息，低位是字符ASCLL信息的cx，存入显存。
3. 实验任务3
使用任意文本编辑器，录入汇编源程序task3.asm。
assume cs:code, ds:data
data segment
x dw 1984
str db 16 dup(0)
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, x //将1984存入ax当被除数 07C0H=1984
mov di, offset str
call num2str
mov ah, 4ch
int 21h
num2str:
push ax
push bx
push cx
push dx //保存寄存器
mov cx, 0
mov bl, 10 //赋值除数
s1:
div bl //除法运算
inc cx
mov dl, ah //取出余数
push dx //余数进栈
mov ah, 0 //余数赋值0 因为这之前已经除过一次10了，而al能表示的最大数为255，所以这个代码能表示的范围是0-2599
cmp al, 0 //如果商为0，表示你将数字全部单个取出入栈了，那么jne判断不成功就会执行下面的代码，而不会继续s1的循环了
jne s1
s2:
pop dx
or dl, 30h //将数字转化成字符
mov [di], dl //存入数据（字符）
inc di
loop s2
pop dx //还原寄存器
pop cx
pop bx
pop ax
ret
code ends
end start

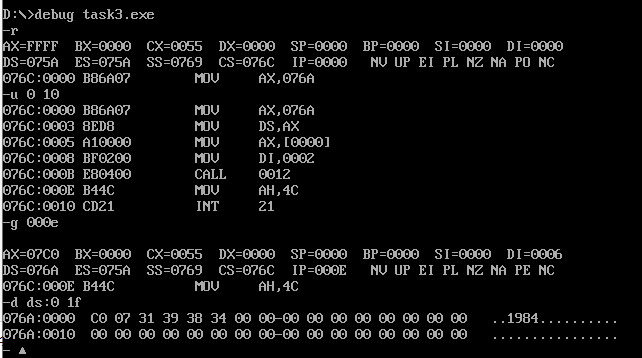

对task3.asm进行汇编、链接，得到可执行程序后，在debug中使用u命令反汇编，使用g命令执行到line15(程序退出之前)，使用d命令查看数据段内容
查看出来的结果确实是1984的ASCLL值
对task3.asm源代码进行修改、完善，把task2.asm中用于输出以0结尾的字符串的子程序加进来，实现对转换后的字符串进行输出。
assume cs:code, ds:data
data segment
x dw 2020
str db 16 dup(0)
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, x
mov di, offset str
call num2str
mov si, offset str
call shuchu
mov ah, 4ch
int 21h
num2str:
push ax
push bx
push cx
push dx
mov bx,0b800h
mov es,bx
mov cx, 0
mov bl, 10
s1:
div bl
inc cx
mov dl, ah
push dx
mov ah, 0
cmp al, 0
jne s1
s2:
pop dx
or dl, 30h
mov [di], dl
inc di
loop s2
pop dx
pop cx
pop bx
pop ax
ret
shuchu :
push ax
push bx
push cx
push dx
mov bx, 0b800H
mov es, bx
mov di, 0
mov al,2 //指定输出的是绿色黑底
s:
mov cl, [si]
mov ch, 0
jcxz over
mov ch, al
mov es:[di], cx
inc si
add di, 2
jmp s
over:
pop di
pop si
pop cx
pop bx
ret
code ends
end start
结果：
上面是我指定了al为2的情况
如果不指定，在调用了转换成字符的子程序后，pop ax，将ax赋值成所输入的数字，那么此时的字符的颜色会随着输入的数字的变化而变化。
4. 实验任务4
使用任意文本编辑器，录入汇编源程序task4.asm。
assume cs:code, ds:data
data segment
str db 80 dup(?)
data ends
code segment
start:
mov ax, data
mov ds, ax
mov si, 0
s1:
mov ah, 1
int 21h //读取一个字符，放到ah中
mov [si], al
cmp al, '#' //如果输入的是#，那么停止输入，转跳到下面的循环输出语句，如果不是#，那么跳回s1进行输入
je next //使用的是ZF寄存器
inc si
jmp s1
next:
mov cx, si
mov si, 0
s2: mov ah, 2
mov dl, [si]
int 21h ／／输出
inc si
loop s2
mov ah, 4ch
int 21h
code ends
end start
汇编、链接、运行程序，输入一个字符串并以#结束
line12-19实现的功能是？
首先利用int 21h 的1号子功能读取一个字符，判断输入的字符是否为#，如果是,就用中断转移指令直接专挑到next,如果不是就循环回去读取字符并将其保存在数据段里.因为中断转移在inc si上面,所以接下来的循环不会输出#.
line21-27实现的功能是？
根据上面得到的 si(字符的长度)设置循环次数,然后利用int 21h 的2号子功能依次输出保存的字符.
5. 实验任务5
在visual studio集成环境中，编写一个简单的包含有函数调用的c程序。代码如下：
#include <stdio.h>
int sum(int, int);
int main()
{
int a = 2, b = 7, c;
c = sum(a, b);
return 0;
}
int sum(int x, int y)
{
return (x + y);
}

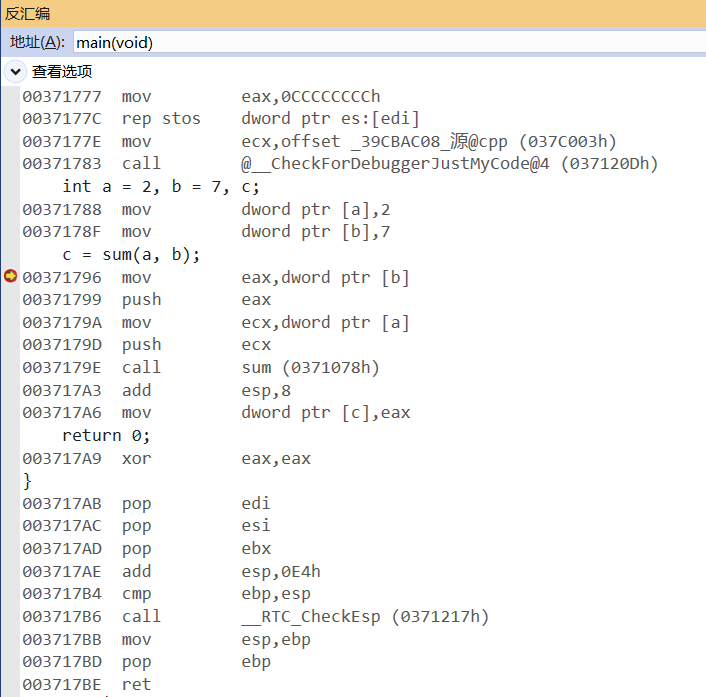

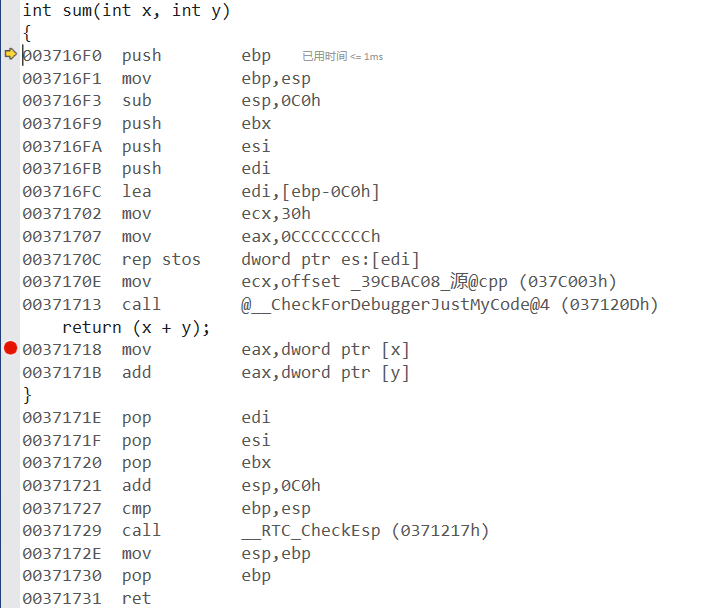

反汇编得到的结果:
首先进行初始化操作，进行变量声明，反汇编就会为其生成一条 mov指令为其赋值。
