实验3 多个段的汇编源程序编写与调试

一、实验目的

理解和掌握将数据、代码、栈放入不同逻辑段的程序的编写和调试

理解具有多个段的汇编源程序对应的目标程序执行时，内存分配方式

掌握大小写字符的转换方法、数字字符和数值之间的转换方法

理解并掌握各种寻址方式的灵活应用

掌握汇编指令loop, and, or，div, mul的用法

二、实验准备 复习教材chapter 6-8章。

chapter 6 包含多个段的程序

chapter 7 更灵活的定位内存地址的方法

chapter 8 数据处理的两个基本问题

三、实验内容

四、实验结论

实验任务1

 assume cs:code, ds:data
 data segment
 db 'Nuist'
 db 5 dup(2)
 data ends
 code segment
 start:
 mov ax, data
 mov ds, ax
 mov ax, 0b800H
 mov es, ax
 mov cx, 5
 mov si, 0
 mov di, 0f00h
 s:
 mov al, [si] ;将data段的第si个字节送入al，即Nuist的某个字符
 and al, 0dfh ;通过and操作获取对应大写字母的ASCII码值
 mov es:[di], al ;将其送入对应的显示缓冲区：0b80:[di]，以控制输出的字符
 mov al, [5+si] ;将data段的第si+5个字节送入al,该字节为控制字符的颜色属性
 mov es:[di+1], al;将控制字符的颜色属性的值传入显示缓冲区
 inc si      ;si+1在下一次循环选则下一个字符
 add di, 2   ;di+2控制下一次送入显示缓冲区的位置
 loop s
 ​
 mov ah, 4ch
 int 21h
 code ends
 end start

 阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指令的功能。

 答：分析如代码对应注释
 循环实现的是向对应显存区依次输入大写nuist的ASCII码值。

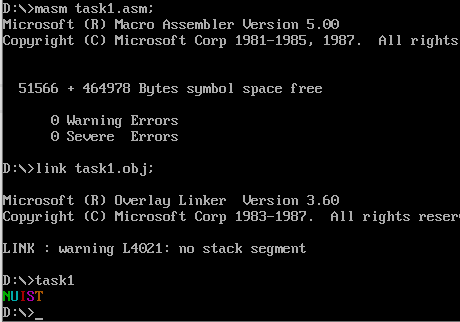

 使用masm、link对task1.asm进行汇编、链接，得到可执行文件task1.exe，运行并观察结果。

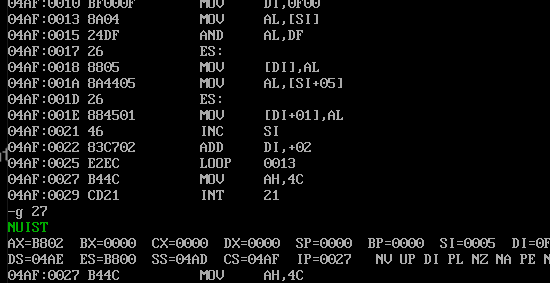

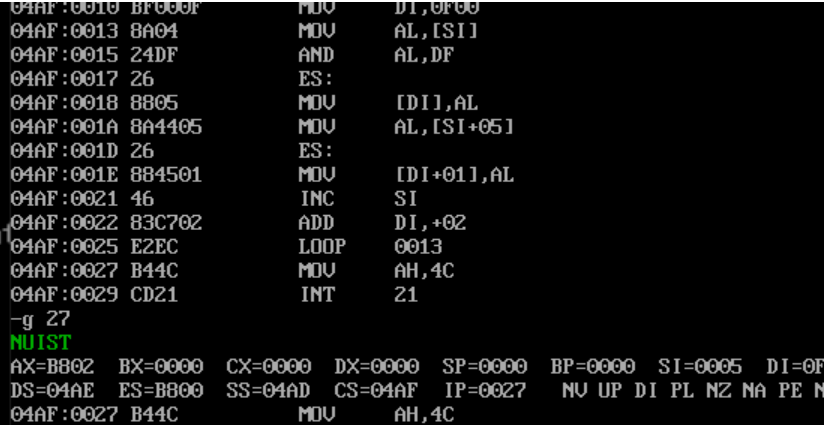

使用debug工具对程序进行调试，执行到程序返回前，即line27之前，观察结果。

修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

```asm

db 5 dup(2)

--> 改成:

db 2,3,4,5,6

修改后：

分析源代码中data段line4的字节数据的用途是？

答：控制ASCII码的字符属性（颜色属性）。

实验任务2

已知数据段data中定义字节数据如下：

 data segments
 db 23, 50, 66, 71, 35
 data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

assume cs:code, ds:data data segment      db 23, 50, 66, 71, 35     db 10 dup(0) data ends
code segment
  start:
        mov ax, data
          mov ds, ax
          mov cx,5
          mov si,0
  s:
          mov ah, 0
          mov al, ds:[si]
          mov bl, 10
          div bl
          mov ds:[si+5],al
          mov ds:[si+6],ah
          mov ah, 2
          mov dl,ds:[si+5]
          add dl, 30h
          int 21h
          mov ah, 2
          mov dl, ds:[si+6]
          add dl, 30h
          int 21h
          inc si
          mov ah, 2
          mov dl, 32 ;输出空格
          int 21h
          loop s

          mov ah, 4ch
            int 21h
  code ends
  end start

附上运行结果截图
 ​

实验任务3
 ​
   ```asm
   assume cs:code, ds:data, ss:stack
   data segment
     dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
   data ends

   stack segment
     dw 0, 0, 0, 0, 0, 0, 0, 0
   stack ends

   code segment
   start:  mov ax,stack
           mov ss, ax
           mov sp,16

           mov ax, data
           mov ds, ax

           push ds:[0]
           push ds:[2]
           pop ds:[2]
           pop ds:[0]

           mov ax,4c00h
           int 21h

   code ends
   end start

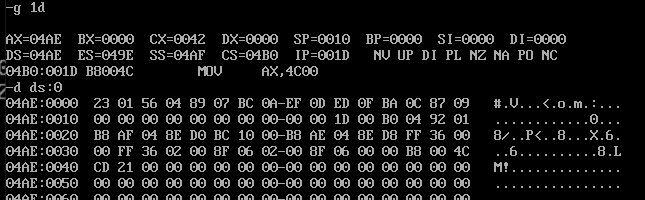

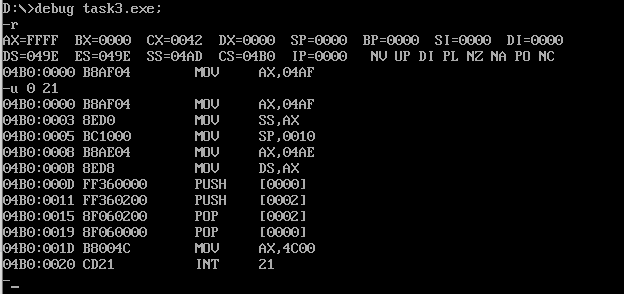

回答教材中①②③三个问题。

①cpu执行程序返回前，data段中的数据为多少：data段不变。

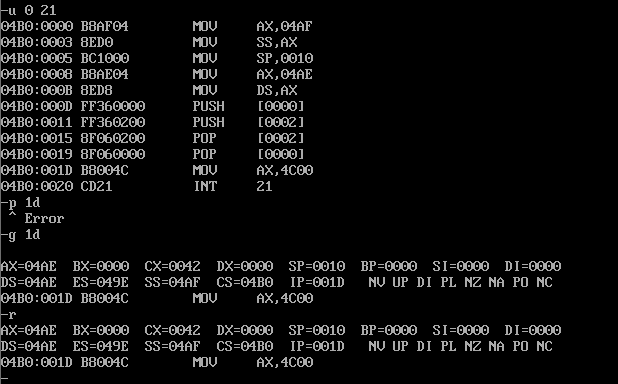

②cpu执行程序返回前，cs=04B0h,ss=04AF，ds=04AEh。

debug时查看cx为42，data段和stack段共20h个字节，则汇编指令22个字节。

③设程序加载后，code段的段地址为x，则data段的段地址为x-2，stack段的段地址为x-1。



实验任务4

   assume cs:code, ds:data, ss:stack
   data segment
     dw 0123h, 0456h
   data ends

   stack segment
     dw 0, 0
   stack ends

   code segment
   start:  mov ax,stack
           mov ss, ax
           mov sp,16

           mov ax, data
           mov ds, ax

           push ds:[0]
           push ds:[2]
           pop ds:[2]
           pop ds:[0]

           mov ax,4c00h
           int 21h

   code ends
   end start


回答教材中①②③④四个问题。

①cpu执行程序返回前，data段中的数据为多少：data段不变

②cpu执行程序返回前，cs=04B0h,ss=04AFh，ds=04AEh。

③设程序加载后，code段的段地址为x，则data段的段地址为x-2，stack段的段地址为x-1。

④观察发现该实验与上一个实验分配的字节数一样，说明系统仍然分配了20h个字节空间。所以推测得到若段中的数据不足16个字节的倍数，系统会自动扩到16个字节为单位大的数据。 所以书上应该填：((N+15)/16)*16。

实验任务5

   assume cs:code, ds:data, ss:stack

   code segment
   start:  mov ax,stack
           mov ss, ax
           mov sp,16

           mov ax, data
           mov ds, ax

           push ds:[0]
           push ds:[2]
           pop ds:[2]
           pop ds:[0]

           mov ax,4c00h
           int 21h
   code ends
   data segment
     dw 0123h, 0456h
   data ends
   stack segment
     dw 0,0
   stack ends
   end start

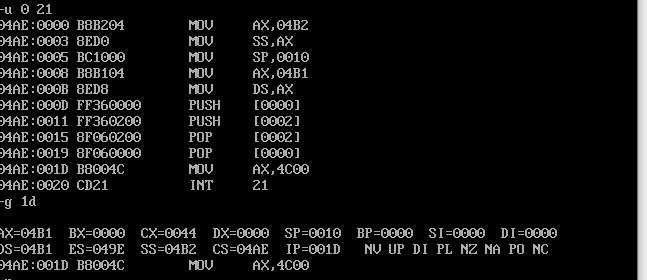

回答教材中①②③三个问题。

①cpu执行程序返回前，data段中的数据为多少：data段不变。

②cpu执行程序返回前，cs=04AEh,ss=04B2h，ds=04B1h。

③设程序加载后，code段的段地址为x，则data段的段地址为x+3，stack段的段地址为x+4。

实验任务6

答：第三个程序可以正确执行，因为不指明程序入口后，前面俩个程序开头是数据段，不能直接执行指令，而第三个开头是代码即汇编指令段，可以正常执行。

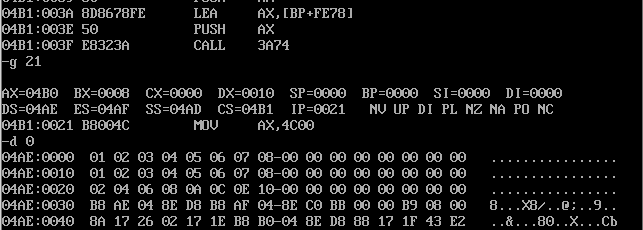

实验任务7

   assume cs:code
   a segment
     db 1,2,3,4,5,6,7,8
   a ends
   b segment
     db 1,2,3,4,5,6,7,8
   b ends
   c segment
     db 8 dup(0)
   c ends
   code segment
   start:
         mov ax,a
         mov ds,ax
         mov ax,b
         mov es,ax
         mov bx,0
         mov cx,8
   s:
       mov dl, [bx]
       add dl, es:[bx]
       push ds             ;保护ds
       mov ax, c
       mov ds, ax
       mov [bx], dl       ;将dl（a和b相对应内存单元内容之和）写入c中
       pop ds             ;恢复ds
       inc bx
       loop s
       mov ax,4c00h
       int 21h
   code ends
   end start

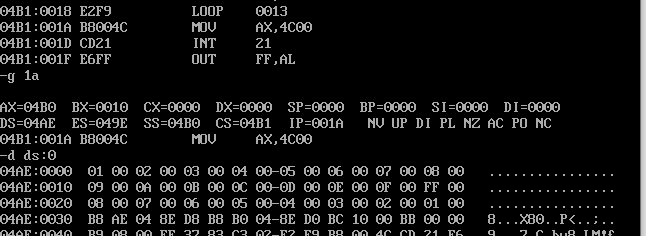

实验任务8

   assume cs:code
   a segment
      dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
   a ends

   b segment
      dw 0,0,0,0,0,0,0,0
   b ends
   code segment
   start:
      mov ax,a
      mov ds,ax
      mov ax,b
      mov ss,ax
      mov sp,16
      mov bx,0
      mov cx,8
   s:
      push ds:[bx]
      add bx,2
      loop s
      mov ax,4c00h
      int 21h
   code ends
   end start



五、实验总结

（1)尝试了通过直接上传转化后的md文件发布，发现效果不是很好。

（2)加深了对于显存区域和ASCII码应用的理解

（3)巩固了不同方式访问内存地址的应用。
