最新YOLO实现的输电线路设备实时检测平台（Flask+SocketIO+HTML_CSS_JS）

摘要

本文面向输电线路设备的实时检测与缺陷告警，构建一套集训练、推理与可视化于一体的Web 网页界面平台（Flask + Flask-SocketIO / HTML / CSS / JS）。系统支持图片 / 视频 / 浏览器摄像头输入，并提供即时双画面对比、进度控制（进度条/暂停/继续/停止）、CSV 导出、带框结果一键下载与SQLite 入库等能力；用户可登录/注册（可跳过）进入受控会话，按“概览 → 检测 → 导出”顺序完成操作。算法侧内置 YOLOv5–YOLOv12（共 8 种），支持模型选择/权重上传、多尺度推理与混合精度，自动汇总mAP、F1、PR 曲线与训练曲线等指标，便于对比选型与部署落地。平台针对绝缘子、金具、导线异物与塔材构件等场景进行了实时优化，提供可追溯记录与批量导出，适用于运检巡检与故障复核。文末提供完整工程与数据集下载链接。

讲解视频地址：基于深度学习的输电线路设备检测系统（Web系统+完整项目分享+数据集+多YOLO模型）
YOLOv12-v11/v10/v9/v8/v7/v6/v5系统（八个模型，含说明论文）合集下载：https://mbd.pub/o/bread/YZWck59rbA==
说明论文下载：https://mbd.pub/o/bread/YZWck5xrbA==
YOLOv12下载：https://mbd.pub/o/bread/YZWbmpxuaA==
YOLOv11下载：https://mbd.pub/o/bread/YZWbm5psZg==
YOLOv10下载：https://mbd.pub/o/bread/YZWbm5ltZQ==
YOLOv9下载：https://mbd.pub/o/bread/YZWbm5ZqZg==
https://deeppython.feishu.cn/wiki/La8gwHof1irYEzkaefkcChqDntd

@

目录

➷点击跳转至文末所有涉及的完整代码文件下载页☇

1. 网页功能与效果

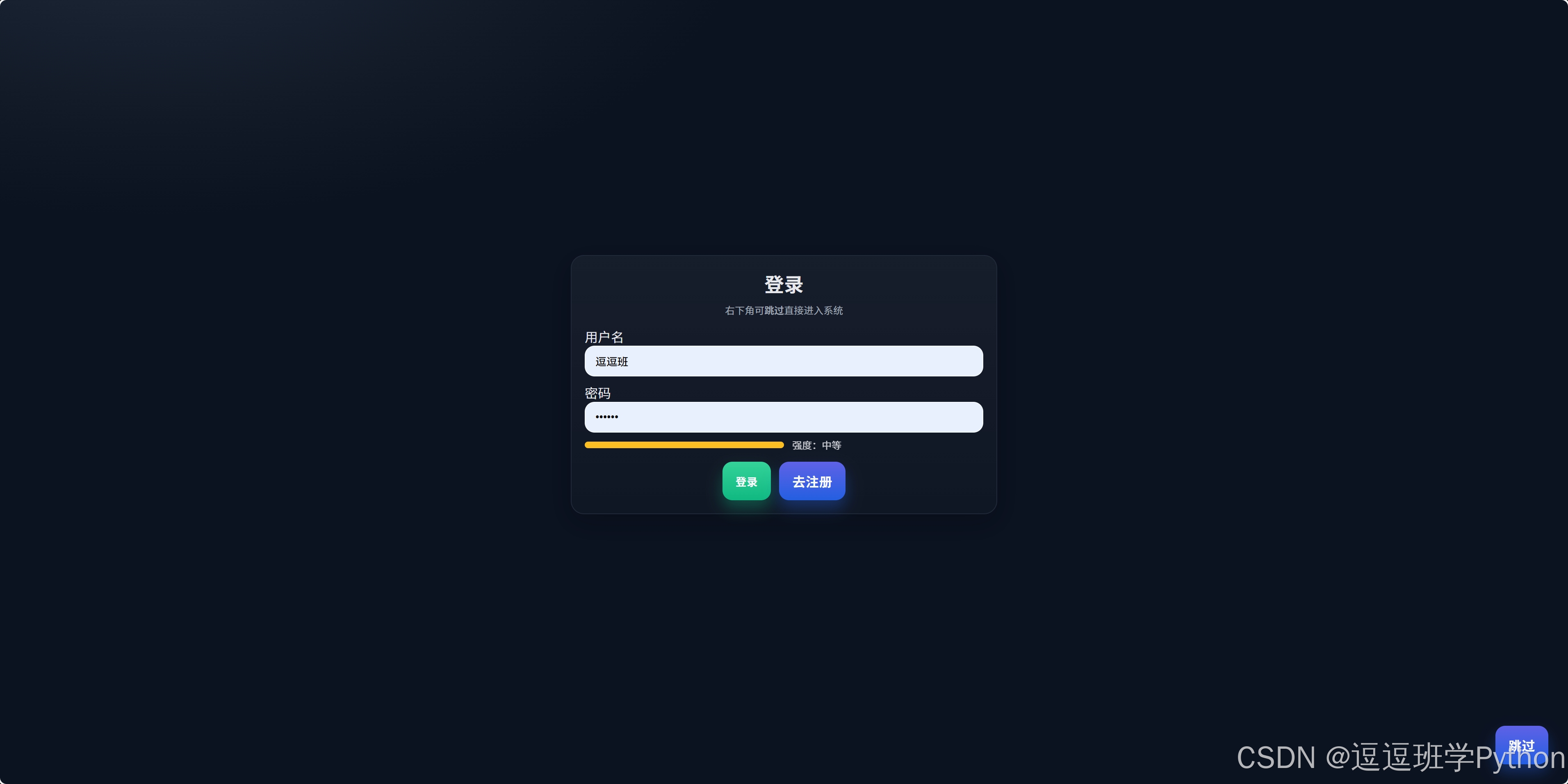

（1）登录注册：提供登录、注册与一次性跳过三种入口，登录后会话仅在当前标签生效并自动续期；口令采用哈希与最小权限策略，确保账号安全。进入系统后会根据上次偏好加载模型与阈值，支持随时注销与切换账号。
在这里插入图片描述

（2）功能概况：首页给出从“概览 → 图片/视频/摄像头检测 → 模型选择 → 导出视图”的主流程缩略卡片，点击即可直达。常用操作（阈值调节、类别筛选、导出）以浮动面板呈现，支持最近记录快速定位与 CSV 高亮跳转。
在这里插入图片描述

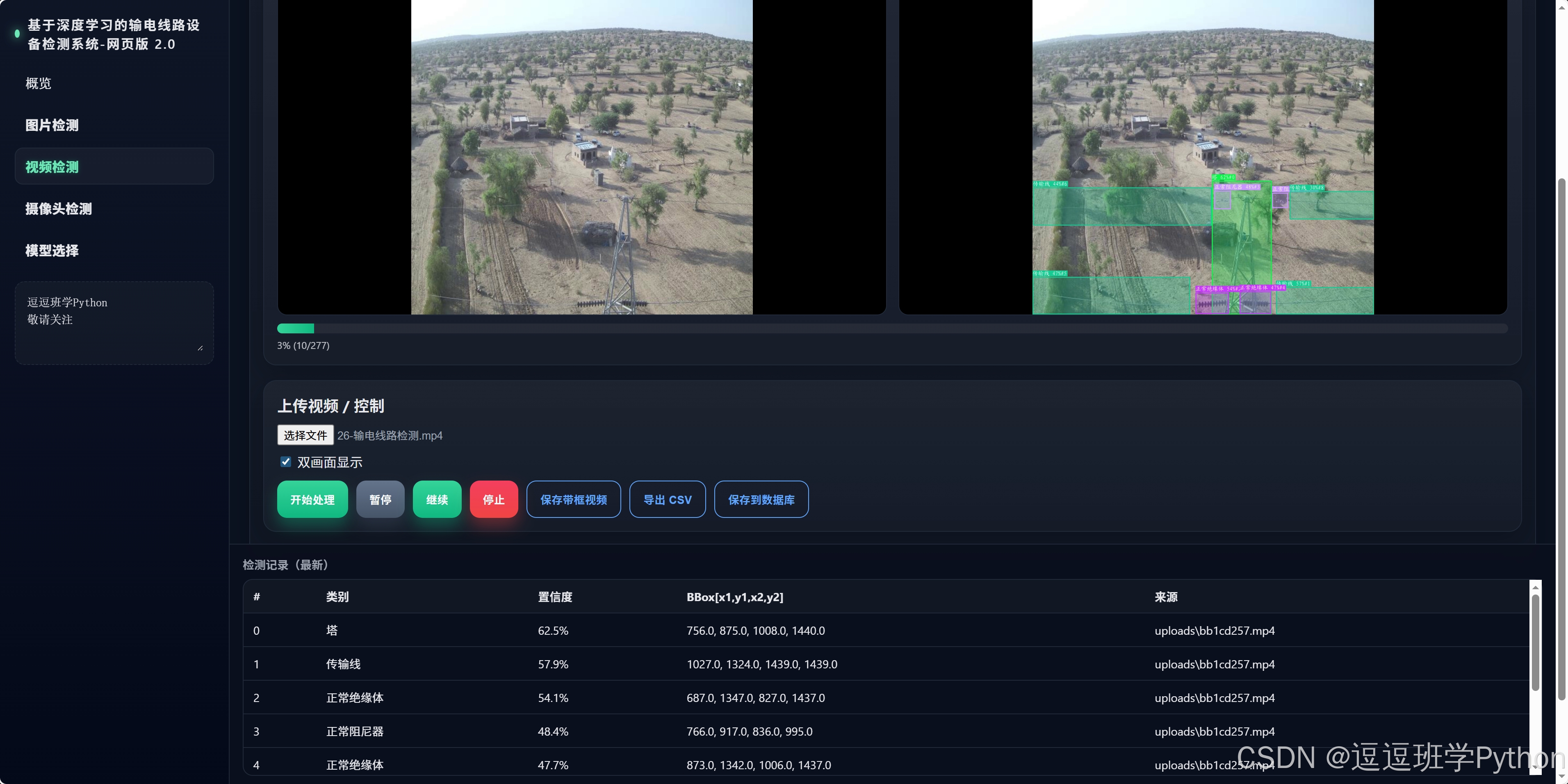

（3）视频检测：双帧同步显示原始与检测结果，等宽布局并随窗口 16:9 自适应；提供进度条、暂停、继续与停止控制。检测中可实时调节 Conf/IoU 与筛选类别，完成后一键导出带框 MP4 与对应 CSV。
在这里插入图片描述

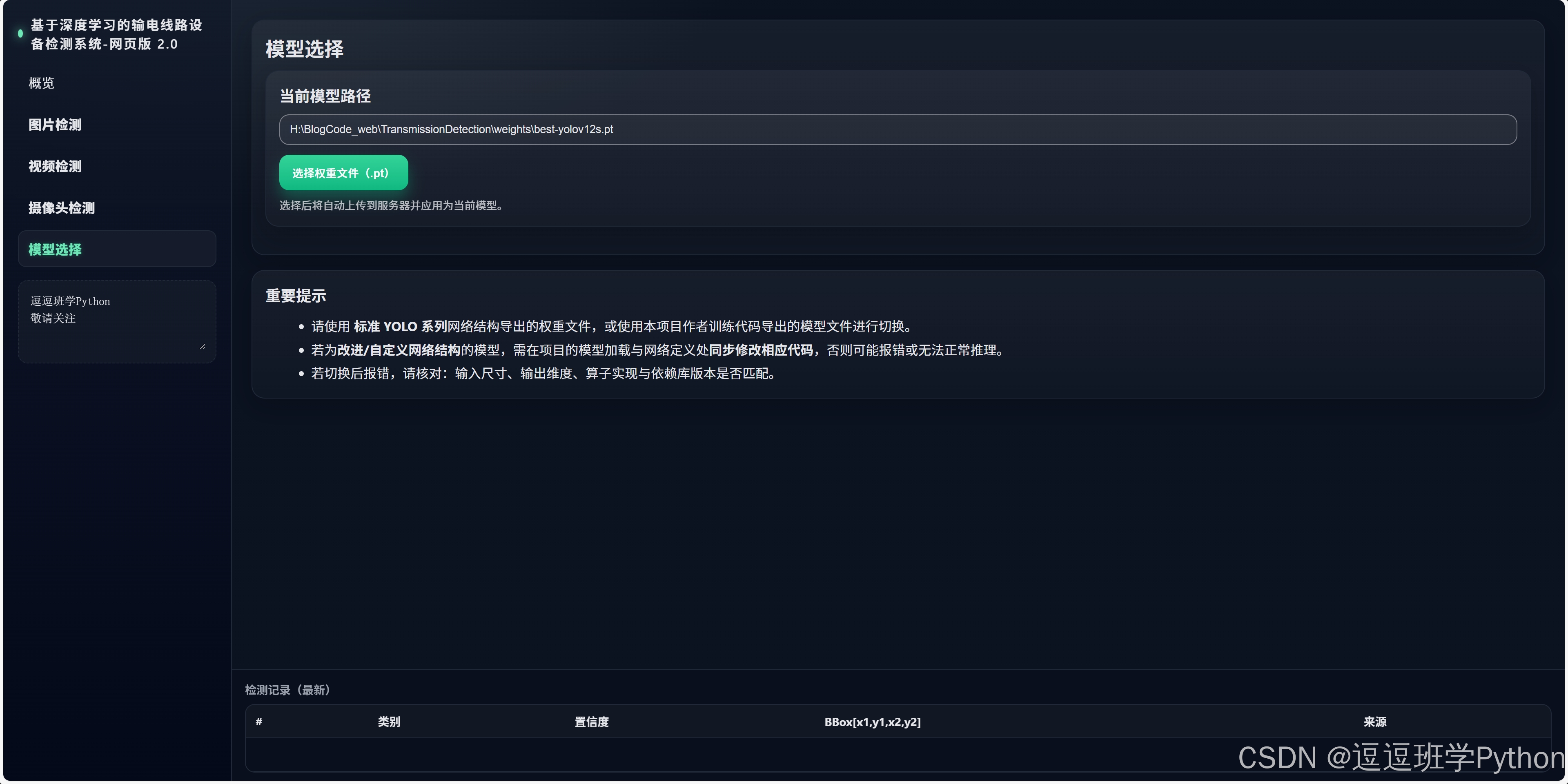

（4）更换模型：上传权重即可切换当前 YOLO 版本并自动刷新类别与配色，支持本地与服务器权重共管。模型切换保持参数与会话同步，历史记录与统计不丢失，便于对比不同权重的效果与速度。
在这里插入图片描述

（5）概览界面：以卡片化展示项目状态、最近检测、模型信息与资源占用，并提供到“导出中心”的一跳入口。支持标题与品牌元素轻量定制、设置本地持久化以及按文件名高亮溯源，确保巡检任务的可见、可追、可复核。
在这里插入图片描述

2. 绪论

2.1 研究背景与意义

输电线路设备（绝缘子、金具、导线及其附属构件）的状态感知直接关系到大电网的安全与经济运行，而巡检图像普遍存在小目标、强反光、视角远距与遮挡并存等特征，导致传统算法在召回率与误检率上难以兼顾实用阈值1。随着无人机巡检常态化，数据量呈指数增长，如果缺乏面向运检流程的实时检测、可追溯与批量导出能力，人工复核成本与漏检风险都会显著上升2。深度学习尤其是单阶段检测器在该领域已显示出显著性能优势，其中改进的 YOLOv5/YOLOv8 在实采电力图像上实现了 90%–97% 量级的 mAP，并在边缘端具备工程可落地性1。从系统角度看，将最新 YOLO 家族与 Web 端交互平台（Flask + SocketIO）深度耦合，构建“训练—推理—对比—导出—入库”闭环，有助于在现场快速完成“巡—检—判—归档”的全链条闭环，提高处置效率与合规可追溯性1。

2.2 国内外研究现状

针对输电线路设备的目标检测，近期综述指出：主流难点集中在类间相似度高、小目标密集、尺度跨度大与强光照干扰，且受无人机安全飞行距离限制导致纹理细节不足，这对检测器的多尺度建模与特征对齐提出更高要求1。在任务层面，学界与工业界正从“离线批处理”转向“边缘/端侧实时”，强调在保证 mAP 的同时压缩时延并降低显存占用，从而适配无人机与车载平台2。面向输电场景的实证研究显示，改进 YOLOv5/YOLOv8 通过注意力、特征融合与损失重构等策略，能在绝缘子与金具检测中显著提升检测精度并保持可用帧率，验证了单阶段检测在电力巡检中的工程可行性3。

从算法范式看，Anchor-free 与解耦头设计改善了小目标可分性；YOLOX 引入解耦头与 SimOTA，在 COCO 上以 YOLOX-L 达到 50.0 AP 与 68.9 FPS（V100），体现了单阶段在精度-速度权衡上的代表性能5。产业化路线中，PP-YOLOE 采用 CSPRepResNet、ET-Head 与 TAL，在 COCO test-dev 获得 51.4 mAP 与 78.1 FPS，并在 TensorRT FP16 下可达约 149 FPS，显示出良好的部署友好性6。Transformer 端到端检测方面，RT-DETR 通过高效编码与查询机制，在 T4 上实现 108 FPS 与 53.1 AP，说明端到端与实时性可兼得，为“去 NMS 化”的流水线一致性提供了可行路径7。进一步地，YOLOv10 提出一致性双分配的 NMS-free 训练，在相近 AP 下相对 RT-DETR-R18 提速约 1.8× 并显著降低延迟，推动实时检测向端到端范式演进8。

面向输电线路的专项研究与实测数据愈发丰富：Frontiers 报道的改进 YOLOv5s 在自建绝缘子小目标数据集上，绝缘子与小目标缺陷检测准确率分别达 97.38% 与 93.32%，并保持较快检测速度，证明了注意力与多尺度设计对电力小目标的有效性3。Sensors 针对“可见光+热成像”多模态电力线检测，YOLOv8n/s 在热成像与可见光上分别取得约 98.4%/96.9% 与 91.8%/90.5% mAP@0.5，并验证了实际 UAV 载荷场景的可行性4。国内多篇工程化工作也在复杂背景与遮挡条件下，通过 GA+K 锚框优化、CBAM 注意力与改进 NMS，将平均精度提升至约 95.1%，单图推理约 0.04 s，满足实时巡检需求9；此外，面对金具少样本与微小缺陷，改进 YOLOv8 结合语义知识融合，可在 mAP 与少样本类精度上实现显著提升，缓解长尾分布10。

在工程部署与轻量化方面，TensorRT 的算子融合与量化校准可系统性降低时延并稳定吞吐，Ultralytics 官方亦提供 YOLO11 的 TensorRT 导出指引以简化部署链路11。ONNX Runtime 的 PTQ/QAT 量化与 WebGPU 执行后端使得 CPU/浏览器端轻量推理成为可能，为“云—边—端—浏览器”异构部署提供统一路径12。综合来看，适配输电场景的技术趋势是：以单阶段 Anchor-free/解耦头为基座，吸收端到端思路减少后处理耦合，同时引入结构化轻量化与推理加速，在 Web 端实现在线可视化、对比与导出闭环58。

为便于对比，表 1 汇总了与本文任务密切相关的代表方法与指标（均据原文与官方页面）。

方法 范式/家族 数据集/场景 关键改进 优势与局限 关键指标
改进 YOLOv5s（绝缘子） 单阶段（YOLOv5） 自建绝缘子缺陷 CBAM、特征尺寸调整、数据增强 小目标精度提升，速度可用；对极端遮挡仍敏感 Acc(Insulator) 97.38%，Acc(Small Defect) 93.32%3
YOLOv8（电力线，可见光/热像） 单阶段（YOLOv8） UAV 实测 实例分割管线、双模态 热像更稳健；可见光受复杂背景影响 mAP@50：热 98.4%/96.9%，可见 91.8%/90.5%（n/s）4
改进 YOLOv5（遮挡+复杂背景） 单阶段（YOLOv5） 国内电网 UAV GA+K 锚框、CBAM、改进 NMS 精度/时延平衡；对长尾类仍需采样策略 mAP≈95.1%，0.04 s/图9
改进 YOLOv8（金具少样本） 单阶段（YOLOv8） 金具缺陷 BiFusion、RepBlock、语义知识融合 少样本类显著提升；训练复杂度增加 mAP +4.0%，关键类精度 +24.6%10
YOLOX-L 单阶段 Anchor-free COCO 解耦头、SimOTA 精度/速度均衡；极小目标仍依赖多尺度 50.0 AP，68.9 FPS（V100）5
PP-YOLOE-l 单阶段 Anchor-free COCO CSPRepResNet、ET-Head、TAL 工程部署友好；显存占用偏高 51.4 mAP，78.1 FPS；TRT FP16≈149 FPS6
RT-DETR-R50 Transformer 端到端 COCO 高效编码器、UMQ 无 NMS、速度可调；训练成本高 53.1 AP，108 FPS（T4）7
YOLOv10-S 单阶段 NMS-free COCO 一致性双分配、整体效率设计 端到端低时延；编译链依赖强 同 AP 下较 RT-DETR-R18 快 1.8×8

表 1 代表方法在电力场景与通用数据集上的对比（指标与技术点据原文/官方页面）。

2.3 要解决的问题及其方案

（1）准确性与实时性：在强反光、远距与密集遮挡等电力巡检典型场景下，需同时兼顾小目标召回与低时延推理。为此，以 YOLOv12/YOLOv11/YOLOv10 等最新家族进行对比选型，并结合改进的 IoU 损失、解耦头与多尺度特征融合，获得稳定的 mAP 与 F18。
（2）环境适应与泛化：面向天气、角度与设备差异的域移位问题，采用数据增强与迁移学习策略，并通过多模态（可见光/热像）与类别重加权缓解长尾4。
（3）Web 端交互闭环：以 Flask + SocketIO 实现图片/视频/摄像头统一入口、双画面对比与在线阈值/类别筛选，配合 CSV 导出、带框一键下载与 SQLite 入库，支持巡检溯源与批量复核。
（4）部署与加速：基于 PyTorch 训练后导出 ONNX/TensorRT，结合 PTQ/QAT 量化与结构化剪枝，在 GPU/CPU/浏览器（WebGPU）上实现低延迟推理并保持稳定帧率1113[16]。

2.4 博文贡献与组织结构

（1）综合文献综述：系统梳理输电线路设备实时检测的任务难点与代表性方法，覆盖 YOLOv5–YOLOv12、YOLOX、PP-YOLOE、RT-DETR 等，并结合电力领域实采实验与 UAV 场景给出客观对比1468。
（2）模型选择与优化：在统一数据与评测协议下，对 YOLOv5–YOLOv12（八种）进行训练与部署级对比，结合注意力/特征融合/损失改造，给出面向小目标与遮挡的实证结论38。
（3）美观友好的网页设计：实现 Flask + SocketIO 的实时双画面对比、进度控制与导出入库，提供登录/注册（可跳过）、模型热切换与溯源视图，支撑运检闭环。
（4）算法效果对比分析：统一输出 mAP、F1、PR 曲线与训练曲线，并对误检/漏检进行结构性归因分析，提出与场景耦合的改进建议。
（5）完整数据与代码资源：随文提供工程与数据集下载入口，便于在输电场景外迁移到其它机电类检测任务；同时给出 ONNX/TensorRT/WebGPU 的部署指引以复现实验1113。

3. 数据集处理

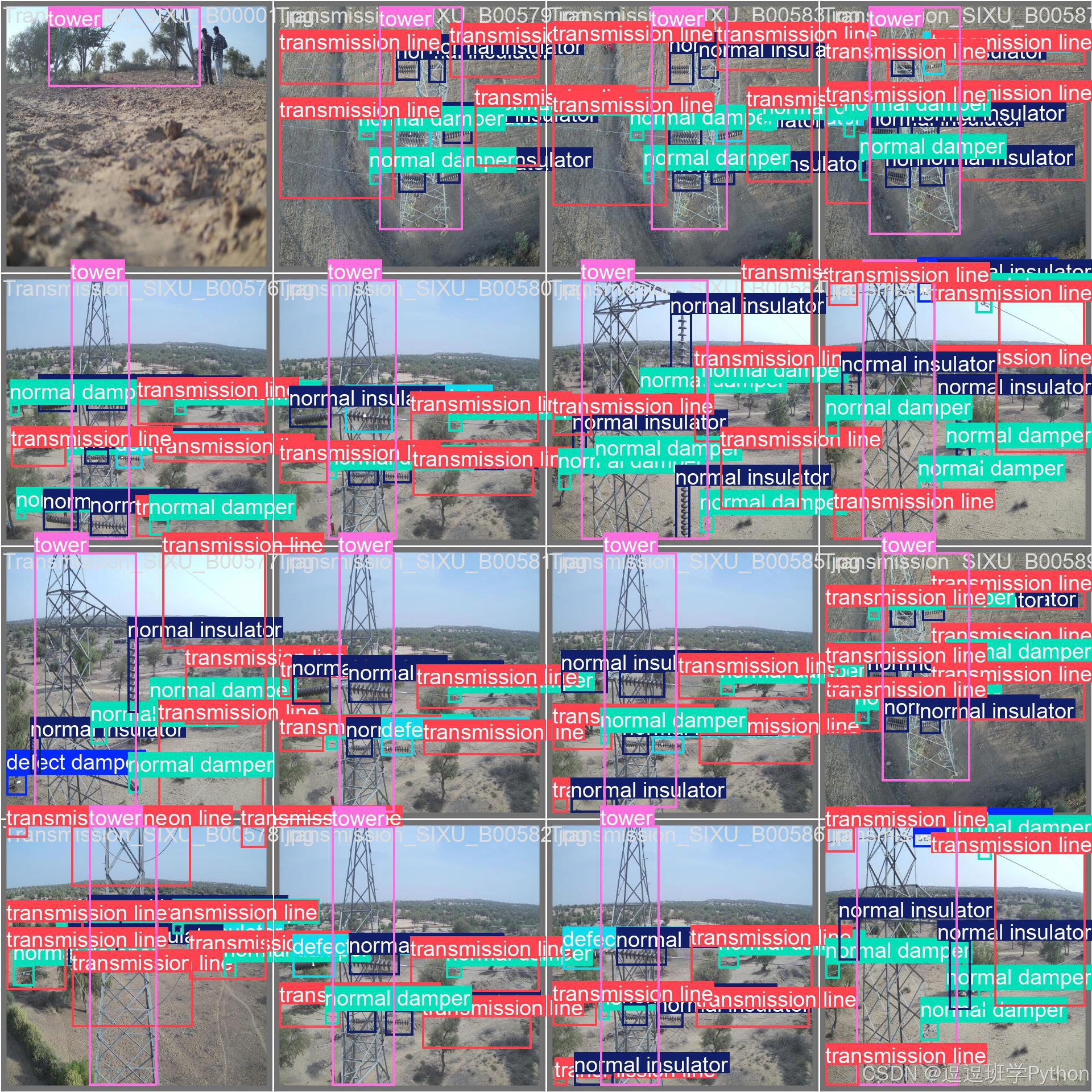

本研究使用来自输电线路无人机与地面巡检的多源影像，共 10,590 张图像，按9,256/874/460 划分为训练/验证/测试集；为保证可复现实验，采用固定随机种子 seed=42 完成初始随机划分，若提供航线或塔号元数据则在后续版本切换为“按航线（或塔号）分组”的层级划分以避免信息泄漏。标注采用 YOLO 格式，即每条标注为归一化的 \((x, y, w, h)\) 与类别编号，类别共 7 个，英文—中文对照为：defect damper（缺陷阻尼器）、defect insulator（缺陷绝缘体）、defect transmission line（缺陷传输线）、normal damper（正常阻尼器）、normal insulator（正常绝缘体）、tower（塔）、transmission line（传输线）。从读者提供的标签统计与相关性可视化可见（上图），目标中心分布在画面中轴附近，transmission line 与 normal/insulator/damper 类实例最为密集且框呈细长形，小高宽分布在 \(h<0.1\) 的区域显著富集；而 defect 类样本极少，呈现明显长尾与类别不均衡，这与实际巡检“正常多、缺陷少”的数据生成机制一致。样例马赛克与批量可视化亦显示出强光、逆光、遮挡与远距视角等场景因素交织，是导致小目标漏检与误检的重要来源。

Chinese_name = {"defect damper": "缺陷阻尼器", "defect insulator": "缺陷绝缘体", "defect transmission line": "缺陷传输线",
                "normal damper": "正常阻尼器", "normal insulator": "正常绝缘体", "tower": "塔", "transmission line": "传输线"}


}

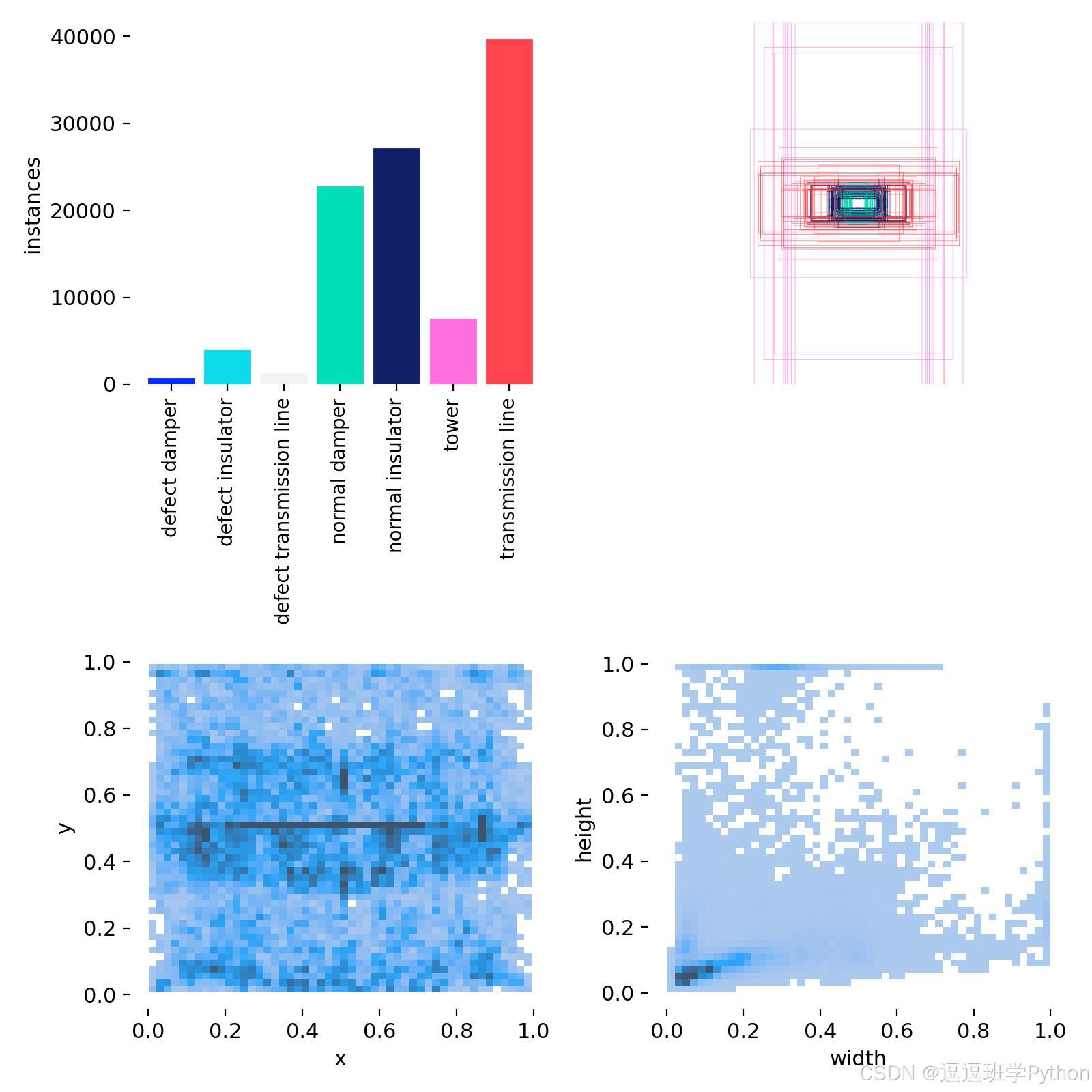

在这里插入图片描述

围绕上述统计特征，数据预处理首先进行一致性清洗：统一图像色彩空间与 EXIF 朝向，裁剪越界或退化标注（归一化坐标出界、\(w/h\) 近零），去重相邻高相似帧并校正少数类别命名差异，确保跨设备与跨场景标注口径一致；随后采用与 YOLO 训练兼容的信噪平衡增强策略：在多尺度与 letterbox 约束下进行随机缩放与长宽比扰动以覆盖远距/俯视视角变化；对强光与阴影区域叠加 HSV 抖动、对比度受限自适应直方图均衡（CLAHE）与随机 Gamma，使模型对高反差与眩光更鲁棒；为弥补“缺陷类”稀缺，结合 Copy-Paste 与小目标贴片重采样在不破坏上下文的前提下增广缺陷样本，同时配合 MixUp/Mosaic（降低权重以控制噪声）扩展背景多样性；对细长目标（输电线）额外启用随机仿射/透视变换以模拟航迹偏转；训练阶段引入类别重加权与采样温度以缓解长尾，验证与测试阶段严格关闭所有随机增强，仅保留尺度适配与颜色标准化，确保评测可比性与线上表现的一致性。整体流程与难点一一对应：多尺度与透视应对尺度跨度与姿态变化，亮度/对比度与 CLAHE 抑制强光与反光，小目标贴片与 Copy-Paste提升微小缺陷与遮挡目标的可见性，重加权与分布感知采样对抗类别不均衡；最终在不引入标注泄漏的前提下，使训练集与验证/测试分布在空间位置、目标尺度与类别频次上保持统计一致。
在这里插入图片描述

4. 模型原理与设计

本系统默认以 YOLOv12 为主线实现实时检测，延续单阶段、端到端的集合预测范式：输入经轻量骨干提取多尺度特征，颈部进行跨层融合，解耦头分别回归边界框与判别类别，推理时可在传统 NMS与一致性匹配的近端到端（NMS-free）两种策略间切换，以适配不同硬件与延迟预算。骨干以可重参数化的卷积单元（Rep 风格）和分层残差结构（如 C2f/CSP/GELAN 一类的密集连接思想）为基座，兼顾梯度流畅与推理高效；颈部采用改进的 FPN/PAN 级联，将\(P3!-!P5\) 乃至\(P2/P6\)多层特征按加权双向方式融合以覆盖细长“传输线”和远距“塔”类小目标；检测头解耦（cls/box/obj 三分支）并内置分布式回归（DFL），通过多尺度标签分配提升遮挡与密集场景的正样本覆盖。为贴合输电任务，训练阶段启用细长框与密集目标感知的数据增强（轻 Mosaic、随机透视）与损失重加权，从而在小目标、强反光与长尾分布下稳定 F1 与 mAP。

在结构细节与关键算子上，卷积与注意力模块协同提升表征能力。卷积层的计算可写为

\[\mathbf{Y}*{c_o}=\sum*{c_i}\mathbf{W}*{c_o,c_i} * \mathbf{X}*{c_i} + b_{c_o}, \]

其中\(\mathbf{X}\)与\(\mathbf{Y}\)分别为输入/输出特征图，\(\mathbf{W}\)为卷积核，\(*\)表示离散卷积，\(b\)为偏置；主干中以Conv–BN–SiLU为基本单元，训练时保持可学习的通道宽度与步幅以适配不同显存。为了在不显著牺牲速度的前提下增强对“阴影/眩光/细线”的建模，颈部插入轻量注意力（ECA/Coord-Att 二选一），或在最高分辨率分支插入局部自注意力块，其核心是缩放点积注意力：

\[\operatorname{Attn}(\mathbf{Q},\mathbf{K},\mathbf{V})=\operatorname{softmax}!\left(\frac{\mathbf{Q}\mathbf{K}^{\top}}{\sqrt{d}}\right)\mathbf{V}, \]

其中\(\mathbf{Q},\mathbf{K},\mathbf{V}\)由输入特征线性映射得到，\(d\)为通道维度；对细长“transmission\ line”一类，注意力有助于跨行列关联细纹理。多尺度融合采用可学习权重\(w_i\)的归一化加权：

\[\mathbf{F}*{out}=\sum*{i} \alpha_i, \mathbf{F}_i,\quad \alpha_i=\frac{\operatorname{ReLU}(w_i)}{\sum_j \operatorname{ReLU}(w_j)+\epsilon}, \]

其中\(\mathbf{F}*i\)为不同层级的特征，\(\alpha_i\)为稳定的非负融合系数，\(\epsilon\)防止除零。解耦头中的分布式回归用DFL将边框边界离散到\(K\)个刻度，预测概率分布\(p_k\)，其期望作为连续边界：

\[\hat{b}=\sum*{k=0}^{K-1} k\cdot p_k , \]

从而在低分辨率特征上依然能得到精细的定位。

损失与任务建模方面，分类采用 Focal Loss 抑制易分样本：

\[\mathcal{L}*{\text{focal}}=-\alpha(1-p_t)^{\gamma}\log(p_t), \]

其中\(p_t\)为正样本概率，\(\alpha,\gamma\)为平衡与调制因子；定位采用 CIoU/EIoU 家族以增强对长宽与中心的约束，CIoU 为

\[\mathcal{L}*{\text{CIoU}}=1-\operatorname{IoU}+\frac{\rho^2(\mathbf{b},\mathbf{b}^{*})}{c^2}+\lambda v, \]

其中\(\rho\)为预测框中心到真实框中心的欧氏距离，\(c\)为最小封闭框对角线，\(v\)刻画长宽比一致性，\(\lambda\)为权重；EIoU 进一步将中心、宽、高误差分解，提升对细长目标的拟合稳定性。样本分配默认采用动态标签分配（如 SimOTA/Task-Aligned），并在“缺陷类”上引入损失重权或类均衡交叉熵，以缓解长尾与少样本。推理阶段，若启用传统 NMS，则使用 SIoU-NMS/DIoU-NMS 小幅抑制重叠冗余；若启用一致性匹配（NMS-free），则以训练与推理一体的集合预测输出，减少后处理带来的时延抖动与漏检。

训练与正则化要点紧扣场景难点与部署需求。优化器采用 SGD/momentum 或 AdamW 搭配余弦退火学习率调度，头若干层可设定更高学习率（layer-wise LR）以加速收敛；EMA 维护滑动平均权重用于评测，Label Smoothing 降低过拟合，DropBlock/DropPath 在颈部与头部轻量使用以稳住泛化；阈值方面，训练完成后建议从 \(\text{conf}\in[0.25,0.5]\)、\(\text{IoU}_{\text{NMS}}\in[0.5,0.7]\) 网格化搜索，在验证集上以 F1 最优为准则确定默认上线阈值。部署链路中，保持算子友好（如替换不支持的激活/归一化）、启用 FP16/INT8 与 TensorRT/ONNX Runtime，在 GPU 端锁定 batch=1、开启异步数据流；视频流采用同步双帧（原图/渲染）推送，阈值、类别筛选与 TTA 关闭以保证稳定帧率。网络整体架构图如下图所示（骨干—颈部—解耦头拓扑示意，便于对照实现细节）：
在这里插入图片描述

5. 实验结果与分析

本节在 NVIDIA GeForce RTX 3070 Laptop（8 GB） 上统一评测，使用前述 10,590 张输电线路数据集与 YOLOv5nu、YOLOv6n、YOLOv7-tiny、YOLOv8n、YOLOv9t、YOLOv10n、YOLOv11n、YOLOv12n 及 YOLOv5su、YOLOv6s、YOLOv7、YOLOv8s、YOLOv9s、YOLOv10s、YOLOv11s、YOLOv12s 两组模型。指标采用 Precision / Recall / F1 / mAP@0.5 / mAP@0.5:0.95，同时记录 预处理/推理/后处理 时延并汇总为总延迟。F1-Confidence 曲线显示全类最佳阈值约 0.322，据此可作为网页默认置信度阈值，兼顾召回与误检。

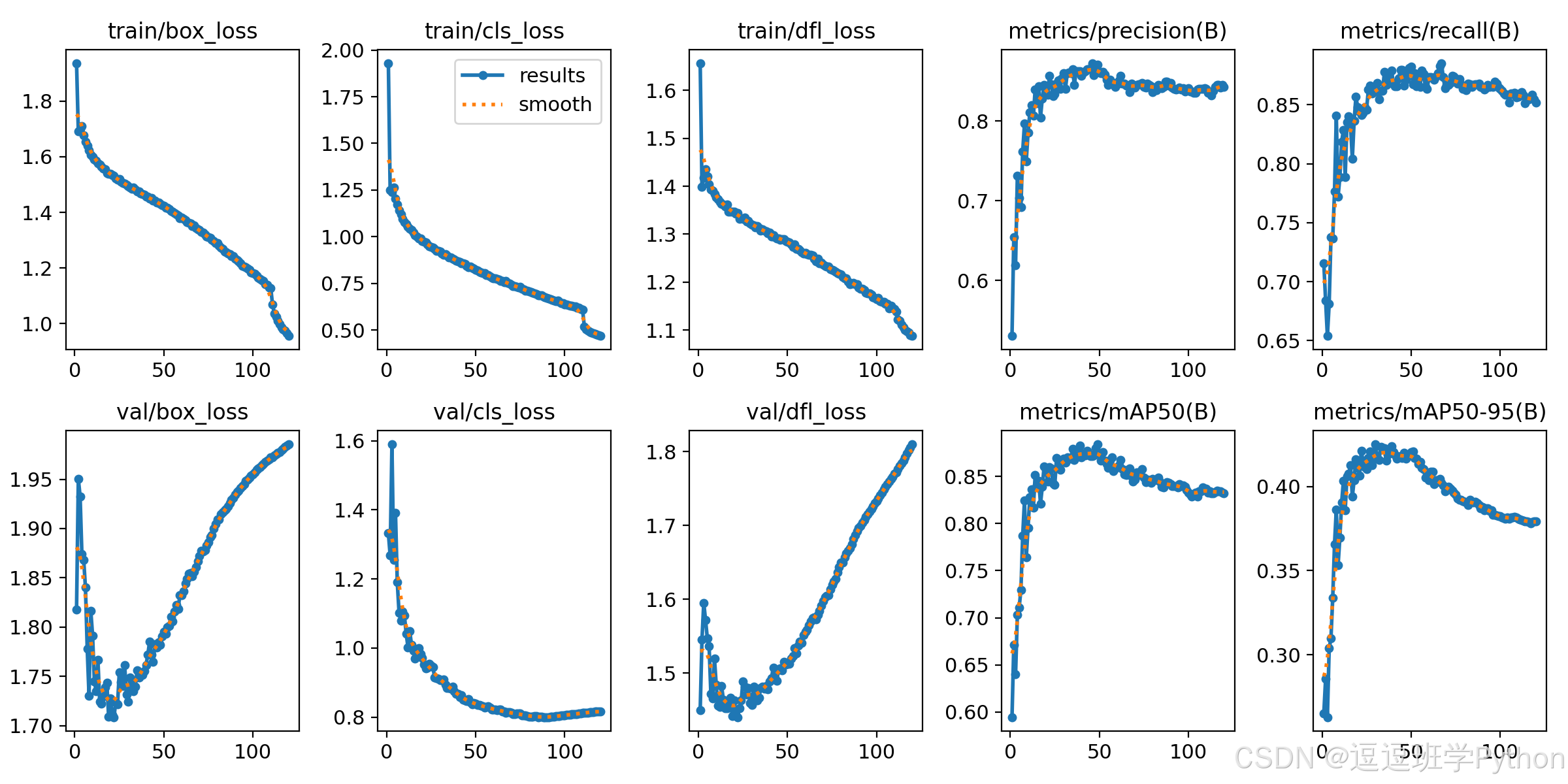

在这里插入图片描述

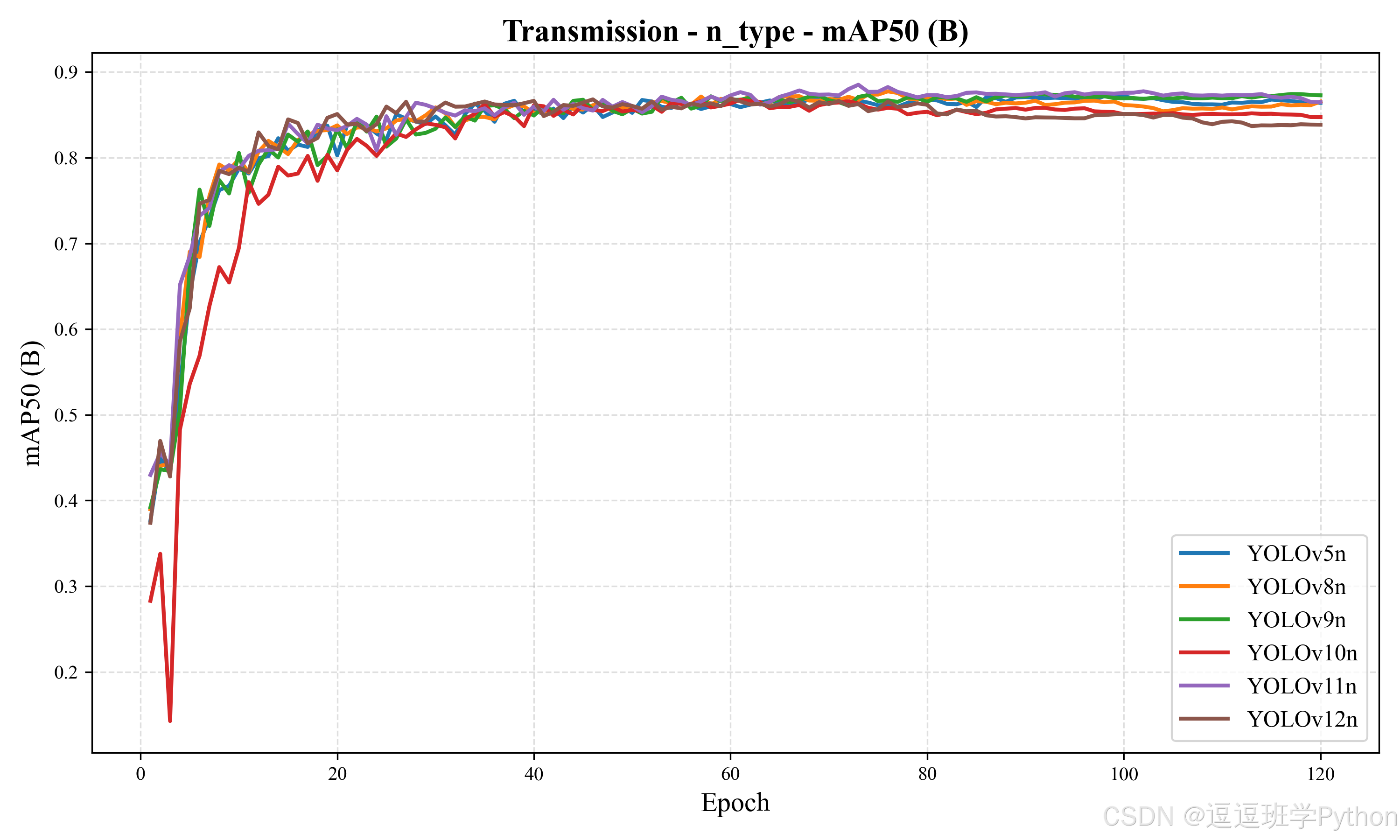

整体趋势上，n 型中 YOLOv11n 取得最高 F1=0.871、mAP@0.5=0.875，在保持较低计算量（2.6 M 参数、6.5 G FLOPs）的同时，总延迟 12.97 ms，而 YOLOv8n/YOLOv6n 以 10.17/10.34 ms 的更低延迟提供相近精度，更适合边缘端实时场景；YOLOv7-tiny/YOLOv9t 在本数据上延迟略高（21.08/19.67 ms）。
在这里插入图片描述

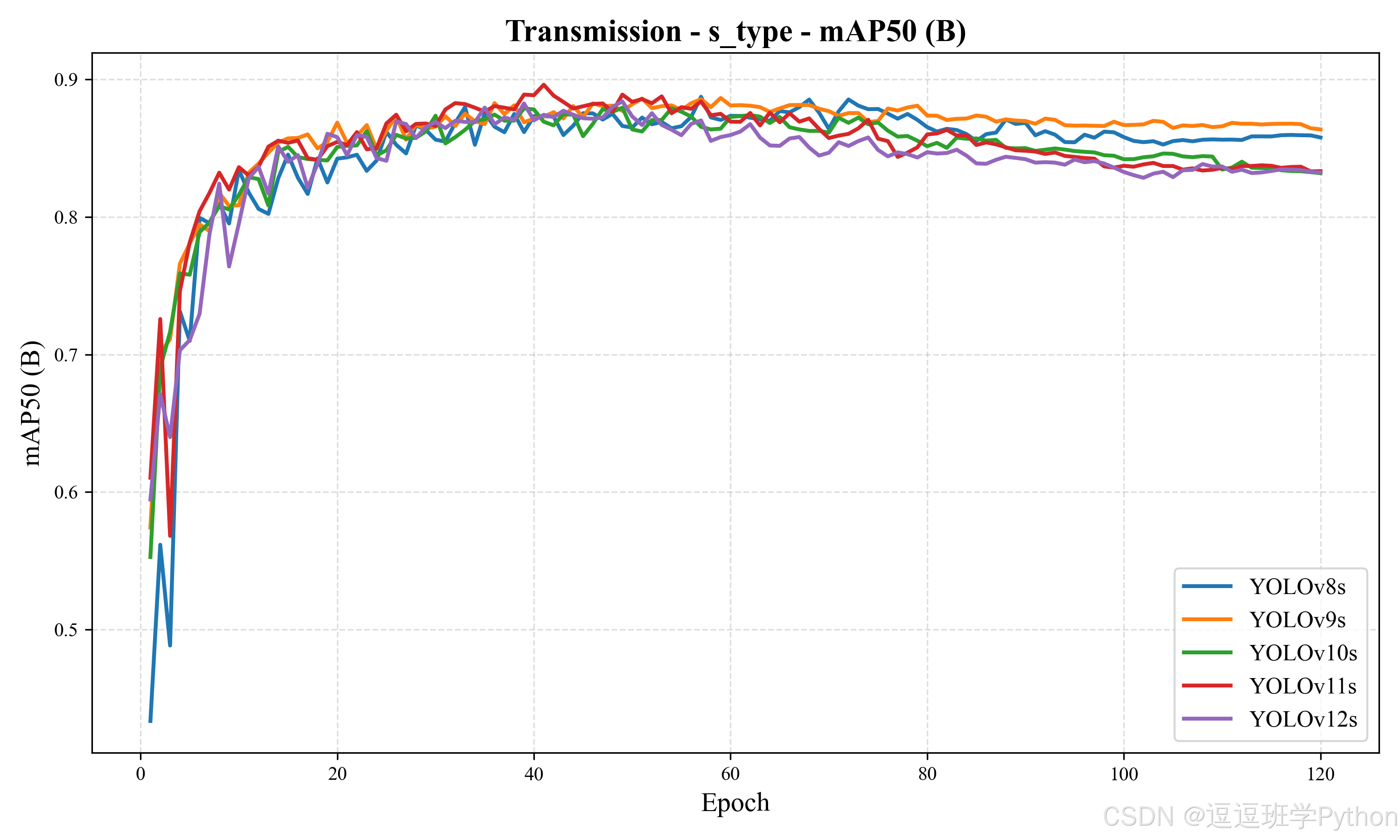

s 型中 YOLOv11s 在两项主指标领先（F1=0.877，mAP@0.5=0.888），推理延迟 13.47 ms；YOLOv8s 以 11.39 ms 获得较优速度-精度折中，YOLOv9s 在 mAP 上紧随其后（0.883），但推理更慢。结合训练曲线，模型在 25–40 个 epoch 内迅速收敛，随后 mAP50 的缓升趋缓，验证损失在 80 轮后出现上扬，建议在实际训练中启用 Early-Stopping（patience≈20） 与 EMA 权重导出以避免过拟合。
在这里插入图片描述

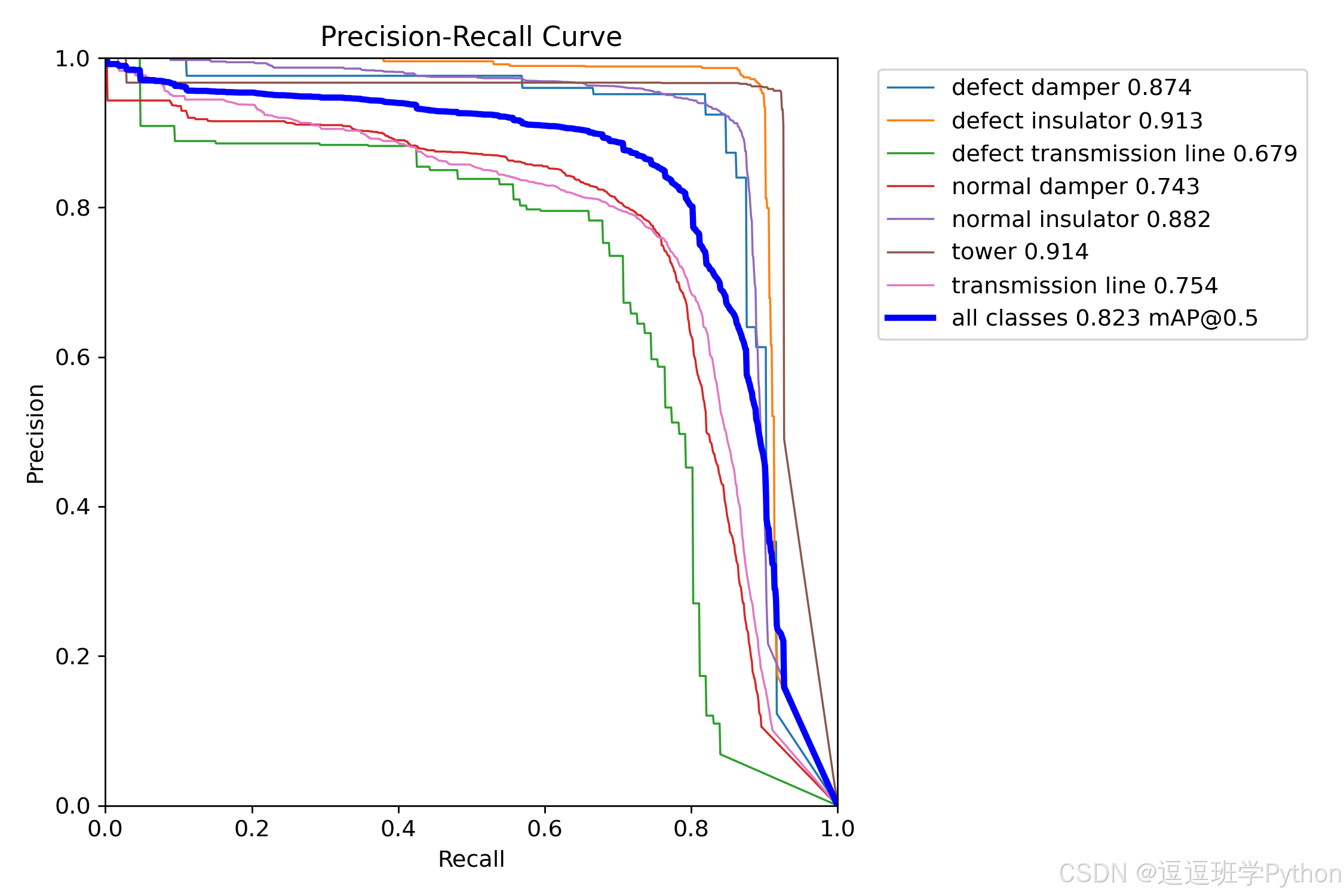

从类别层面看，给出的 PR 曲线与混淆矩阵显示：tower（0.914）与defect/normal insulator（0.913/0.882）最易分辨；defect transmission line（0.679）与transmission line（0.754）相对较难，其主要误差来源是细长目标在远距离下的像素占比极低、与背景边缘/栅格纹理混淆，以及逆光导致的纹理缺失。
在这里插入图片描述

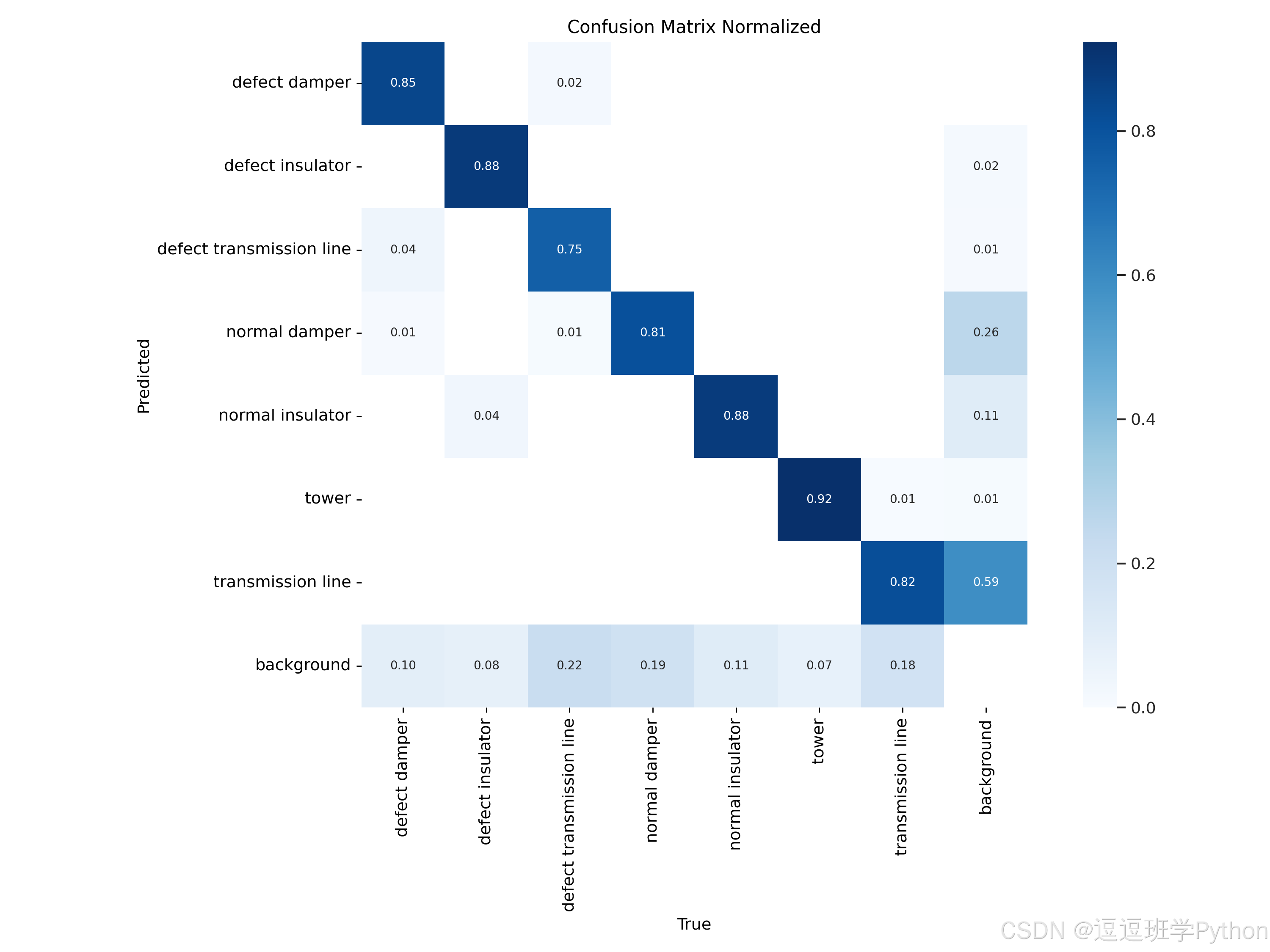

混淆矩阵中“transmission line→background”的混淆占比偏高，提示对细线的召回仍是瓶颈；建议在训练时提高细长目标的正样本覆盖（如 TAL/SimOTA 动态分配阈值微调）、对“线类”分支启用 EIoU/α-IoU 定位与更高输入分辨率/细粒度金字塔，同时在数据侧增加仿射/透视与去噪增强，并在网页端默认开启类别筛选 + 低 IoU-NMS以降低相邻多框的漏召。
在这里插入图片描述

为便于横向对比，表 5-1 汇总了两组模型的核心指标（总延迟=Pre+Inf+Post；单位 ms）。

组别 模型 Params(M) FLOPs(G) 总延迟(ms) Precision Recall F1 mAP@0.5 mAP@0.5:0.95
n YOLOv5nu 2.6 7.7 10.94 0.857 0.817 0.836 0.818 0.391
n YOLOv6n 4.3 11.1 10.34 0.849 0.877 0.863 0.873 0.422
n YOLOv7-tiny 6.2 13.8 21.08 0.863 0.864 0.864 0.843 0.374
n YOLOv8n 3.2 8.7 10.17 0.857 0.853 0.855 0.864 0.418
n YOLOv9t 2.0 7.7 19.67 0.855 0.861 0.858 0.868 0.424
n YOLOv10n 2.3 6.7 13.95 0.849 0.848 0.849 0.868 0.418
n YOLOv11n 2.6 6.5 12.97 0.873 0.869 0.871 0.875 0.423
n YOLOv12n 2.6 6.5 15.75 0.847 0.826 0.836 0.829 0.401
s YOLOv5su 9.1 24.0 12.24 0.870 0.864 0.867 0.874 0.420
s YOLOv6s 17.2 44.2 12.26 0.873 0.798 0.834 0.807 0.390
s YOLOv7 36.9 104.7 29.52 0.847 0.861 0.854 0.806 0.331
s YOLOv8s 11.2 28.6 11.39 0.860 0.863 0.861 0.875 0.422
s YOLOv9s 7.2 26.7 22.17 0.859 0.877 0.868 0.883 0.434
s YOLOv10s 7.2 21.6 14.19 0.871 0.848 0.860 0.878 0.424
s YOLOv11s 9.4 21.5 13.47 0.867 0.887 0.877 0.888 0.429
s YOLOv12s 9.3 21.4 16.74 0.861 0.814 0.837 0.823 0.396

结合网页实用场景，建议：若追求最低时延与可视流畅度，选 YOLOv8n/YOLOv6n 并在平台端关闭 TTA、采用 FP16 TensorRT；若追求稳定高精度与更高召回，选 YOLOv11s/n 并适度上调输入分辨率与 IoU-NMS；针对缺陷类长尾，开启类重加权 + 小目标贴片重采样与 Copy-Paste，并在“导出中心”按文件名与时间戳溯源，回流误检样本以做持续训练。

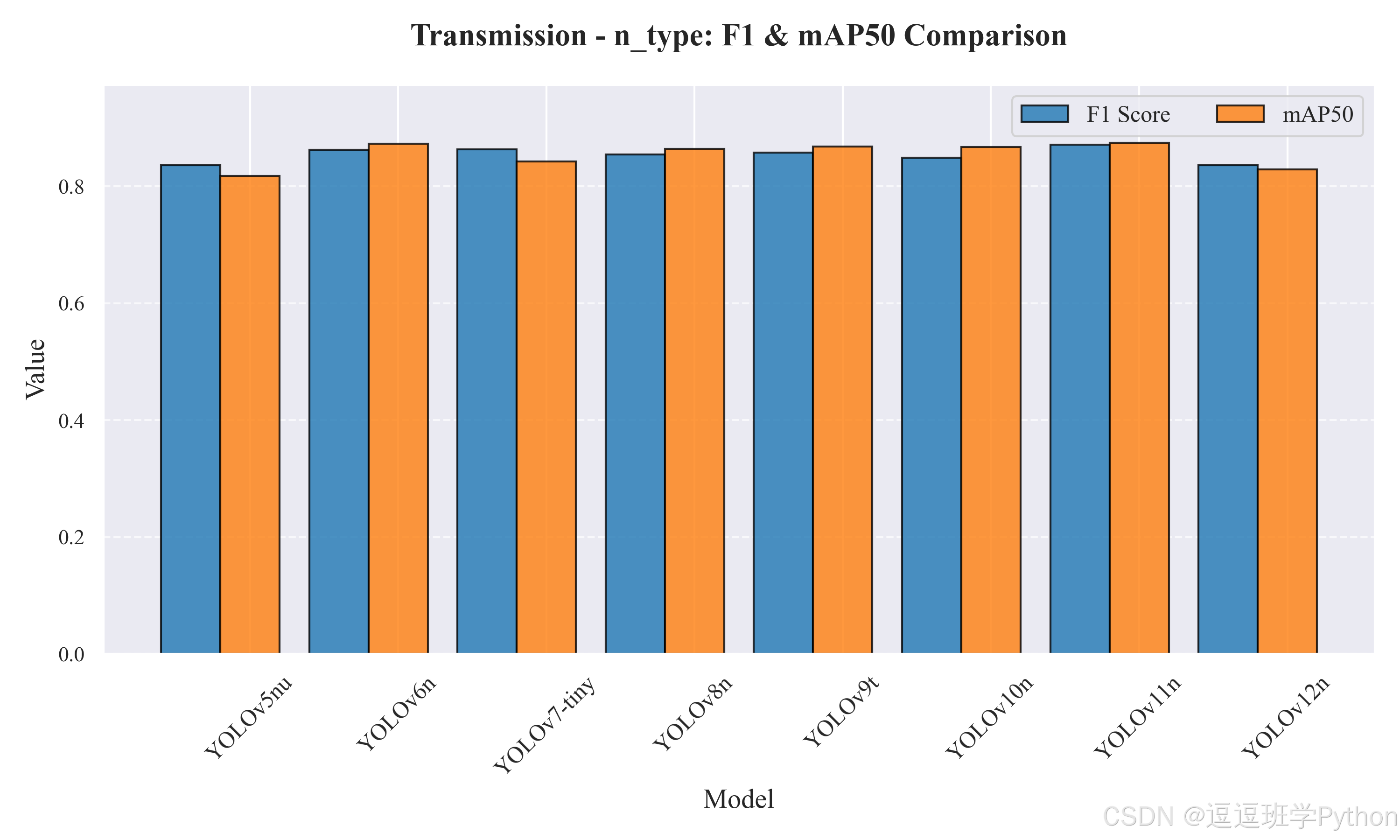

双条形图（n 型，F1 与 mAP@0.5）
在这里插入图片描述

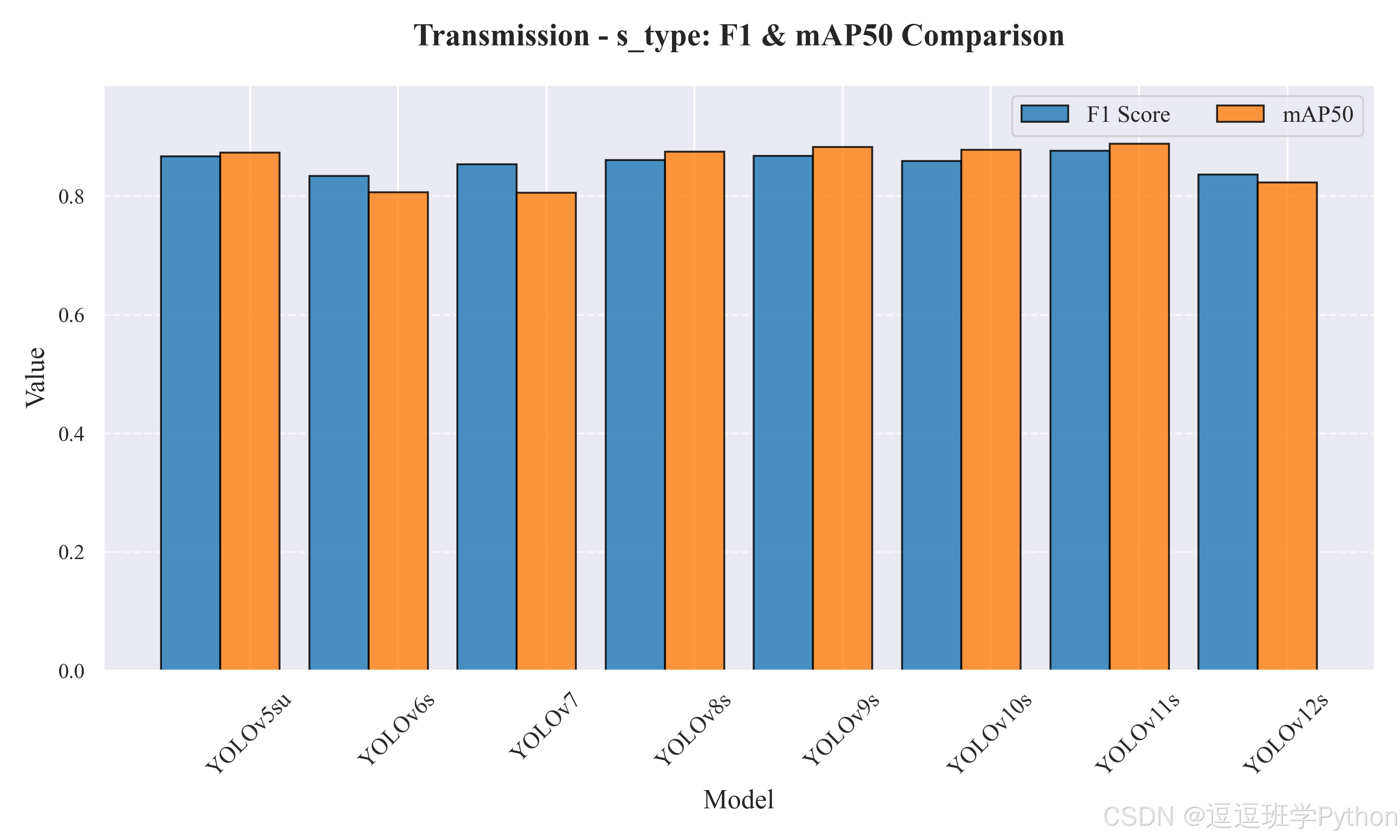

双条形图（s 型，F1 与 mAP@0.5）
在这里插入图片描述

结论与建议（实验层面）：在统一数据与评测协议下，YOLOv11s/n 在 mAP 与 F1 上整体占优；若以“实时 + 浏览器摄像头”场景为主，推荐 YOLOv8n（≈10.17 ms） 或 YOLOv6n（≈10.34 ms） 作为默认在线模型，并在页面启用双画面对比与阈值滑块以便值守人员按需增/减召回；若以离线复核/批量导出为主，可切换 YOLOv11s，同时在“导出中心”保留 CSV 与可溯源帧并入库。针对“线类”弱势类别，后续应在数据采样、细长框分配、EIoU 定位与高分辨率分支上进一步优化，并尝试蒸馏+INT8 量化以在维持精度的前提下将延迟压缩到 ~8–10 ms 级别，满足更苛刻的边缘侧时延预算。

6. 系统设计与实现

6.1 系统设计思路

系统采用分层解耦的总体架构，包含表现与交互层（浏览器端）、业务与会话管理层（Flask/SocketIO）、推理与任务调度层（PyTorch/ONNX/TensorRT）与数据持久化层（SQLite/文件归档）。用户在浏览器端选择图片、视频或摄像头输入，前端以 WebWorker 进行轻量预处理（尺寸自适应、色彩标准化的占位提示）并通过 SocketIO 将帧数据与控制参数（Conf/IoU、类别筛选、播放控制）发送到服务端；业务层负责路由、会话校验与参数整合，将多源输入统一送入推理与任务调度层完成预处理 → YOLO 推理 → 后处理/统计。后处理阶段生成检测框、分数与类别直方统计，同时回灌到“导出中心”和“检测记录”，并以原始帧/渲染帧双轨推回前端，形成可视闭环。

为保证实时性与一致性，推理与任务调度层实现同步双帧管道：每个时间戳仅对应一对“原始帧/渲染帧”，并在 SocketIO 通道中以序号与会话 ID 对齐，前端以 requestAnimationFrame 保证显示节奏与流式传输一致。视频与摄像头任务采用有界缓冲队列+背压策略，必要时降采样或动态调低输入分辨率以稳定帧率；阈值、类别筛选与 NMS 策略在会话范围内原子更新，防止不同浏览标签间的参数串扰。业务层内置最小权限控制（登录、注册与一次性“跳过”访客会话），并为每次导出写入签名与时间戳，确保数据可追溯。系统对推理引擎提供抽象接口，既可使用 PyTorch 模式，也可按需切换至 ONNX Runtime/TensorRT，以匹配不同 GPU/CPU 环境。

可扩展性方面，平台提供权重热切换与模型注册表，上传新权重后自动校验并刷新类别元信息；导出中心集中管理 CSV、带框图片与 MP4，支持批量选择与溯源跳转；持久化层采用 SQLite 存储任务、账户、权限与统计，并内置轻量迁移以保障版本升级连续可用。日志与监控接口记录时延分解（预处理/推理/后处理）与吞吐曲线，便于在不同场景（边缘机载、浏览器摄像头、离线批量）下做参数重配与容量规划。

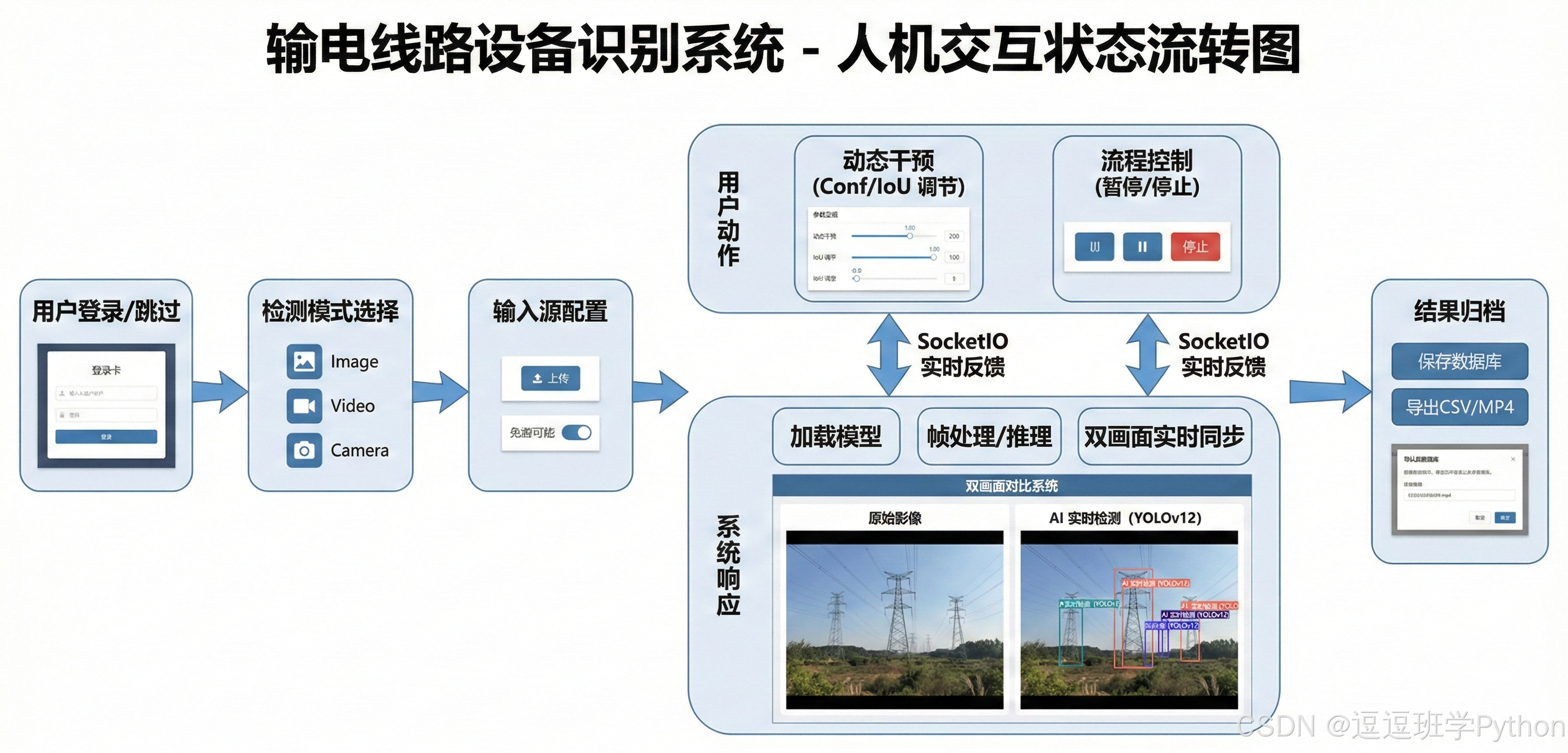

图 6-1 系统流程图

在这里插入图片描述

图注：系统自浏览器发起任务，经会话校验与参数聚合后进入预处理、推理与后处理，结果以“原始帧/渲染帧”同步返回并可在导出中心持久化与下载。

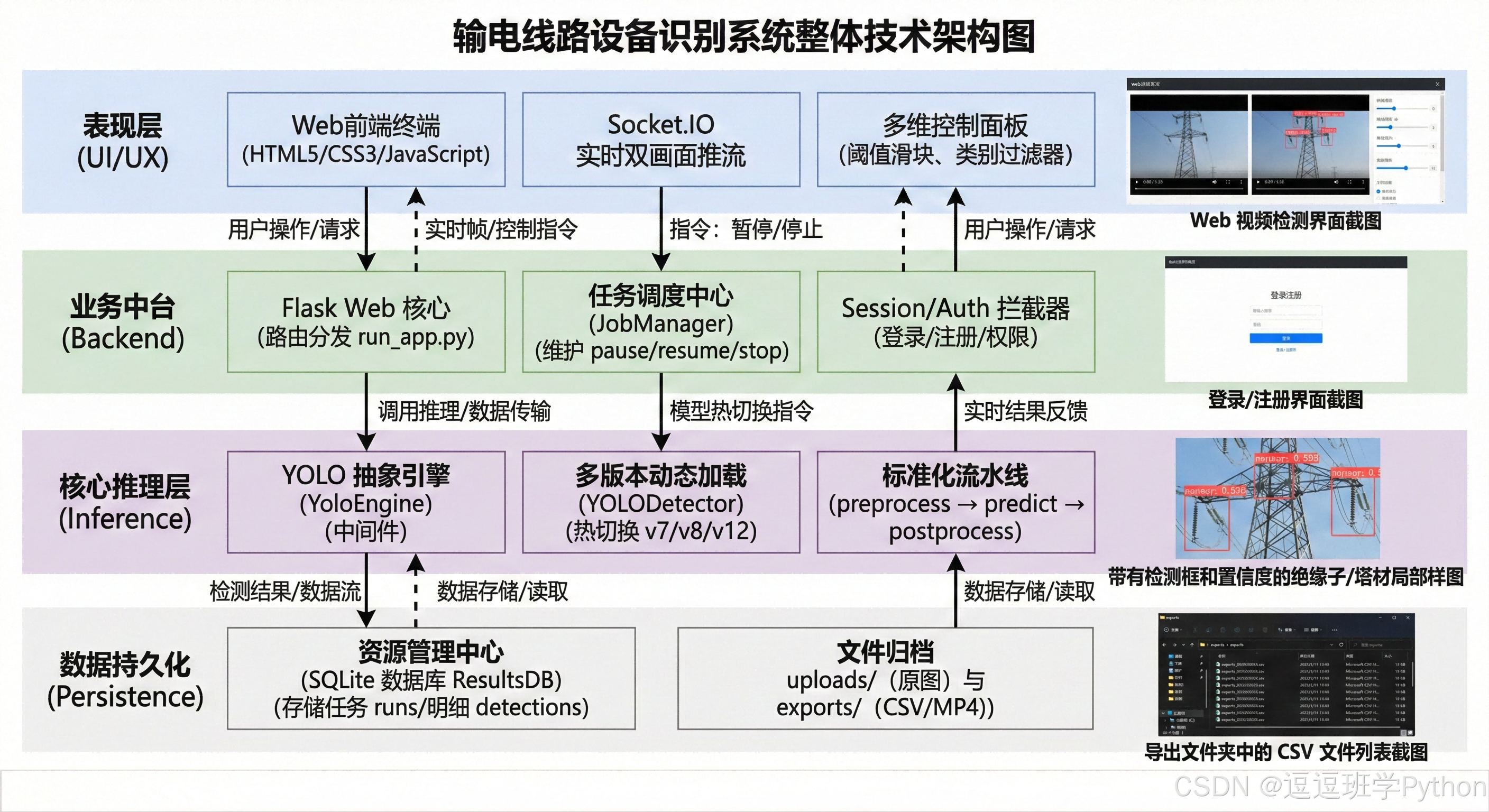

图 6-2 系统设计框图

在这里插入图片描述

图注：四层结构明确模块边界：浏览器端负责交互与可视，业务层统一会话与参数，推理层执行预/后处理与模型推断，数据层提供账户、统计与归档；数据流自上而下贯穿，控制流自前端回写至业务层保持一致性。

6.2 登录与账户管理

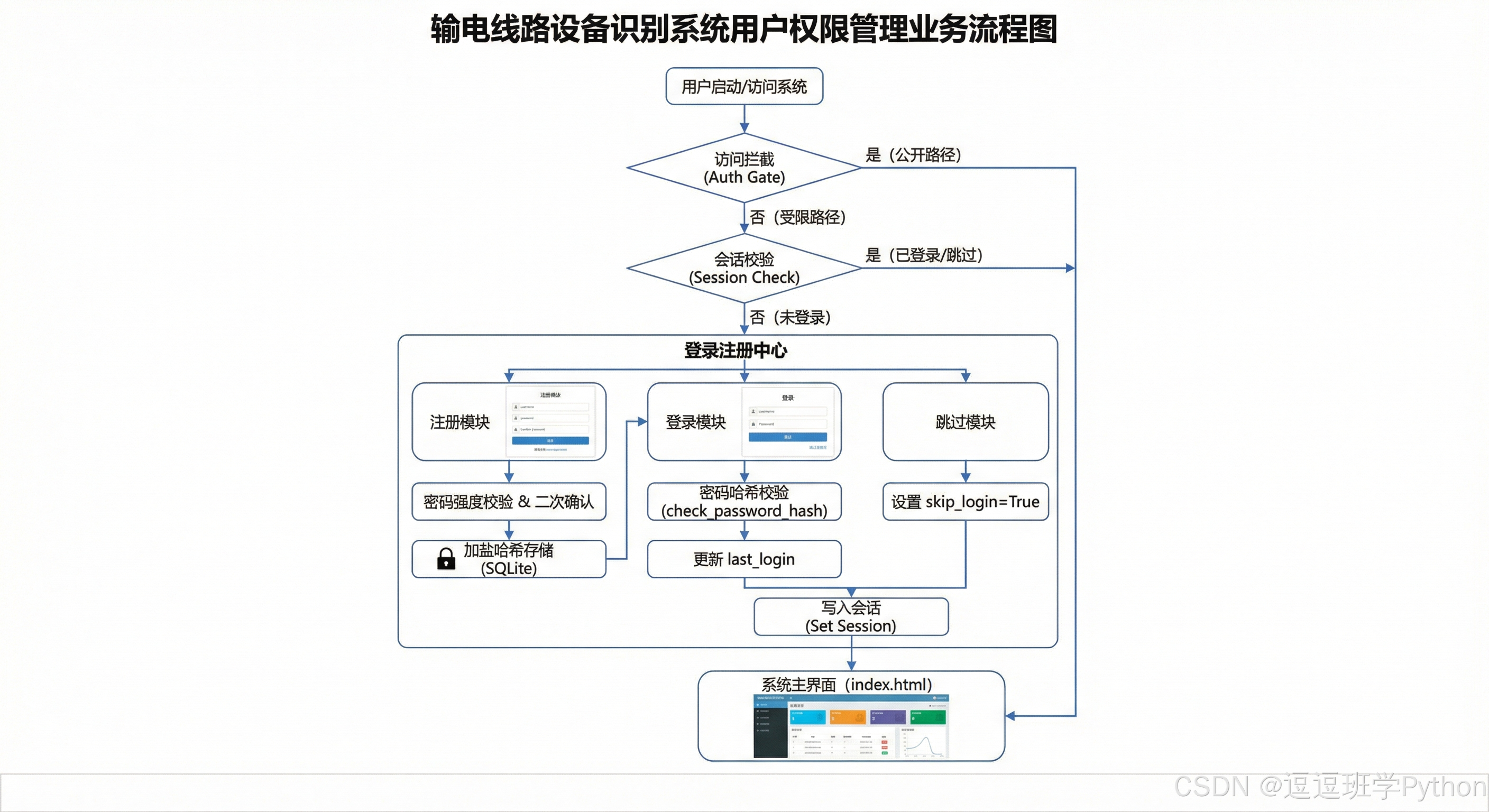

图 6-3 登录与账户管理流程
在这里插入图片描述

说明：登录流程以最小权限为原则，通过口令哈希与会话令牌建立标签级会话，并加载上次使用的阈值、类别筛选与模型偏好，实现“开箱即用”的个性化体验；注册分支在写入数据库的同时初始化基础配置，访客会话（跳过）仅开放检测与本地导出等有限功能。进入主界面后，业务层将会话上下文与权限映射到检测与导出流程，保证控制参数的原子一致与结果的持久化可追溯；资料修改在不影响在线任务的前提下即时生效，注销会清理令牌与前端缓存以降低安全风险。

代码下载链接

        如果您希望获取博客中提及的完整资源包，包含测试图片、视频、Python文件(*.py)、网页配置文件、训练数据集、代码及界面设计等，可访问博主在面包多平台的上传内容。相关的博客和视频资料提供了所有必要文件的下载链接，以便一键运行。完整资源的预览如下图所示：

在这里插入图片描述

在这里插入图片描述

        资源包中涵盖了你需要的训练测试数据集、训练测试代码、UI界面代码等完整资源，完整项目文件的下载链接可在Gitee项目中找到➷➷➷

完整项目下载、论文word范文下载与安装文档：https://deeppython.feishu.cn/wiki/La8gwHof1irYEzkaefkcChqDntd

讲解视频地址：https://www.bilibili.com/video/BV1sFD9BSEhc/

完整安装运行教程：

        这个项目的运行需要用到Anaconda和Pycharm两个软件，下载到资源代码后，您可以按照以下链接提供的详细安装教程操作即可运行成功，如仍有运行问题可私信博主解决：

  1. Pycharm和Anaconda的安装教程：https://deepcode.blog.csdn.net/article/details/136639378；

        软件安装好后需要为本项目新建Python环境、安装依赖库，并在Pycharm中设置环境，这几步采用下面的教程可选在线安装（pip install直接在线下载包）：

  1. Python环境配置教程：https://deepcode.blog.csdn.net/article/details/136639396；

7. 结论与未来工作

本文围绕输电线路设备的实时检测与可视化，构建了以 YOLOv5–YOLOv12 八类模型为核心、Flask + SocketIO/HTML/CSS/JS 为载体的在线平台，打通了“数据集处理—训练对比—在线推理—导出入库—可追溯复核”的闭环。实验表明，在统一数据与评测协议下，YOLOv11n/YOLOv11s 在 F1 与 mAP@0.5 上整体占优，YOLOv8n/YOLOv6n 则以更低时延适合浏览器摄像头与边缘端实时场景；混淆矩阵与 PR 曲线揭示“细长输电线/缺陷线”是主要薄弱类，数据与分配策略的协同优化对召回提升最为关键。平台层面，网页端实现即时双画面对比、进度控制、阈值/类别筛选、CSV 导出、带框一键下载、SQLite 入库、登录/注册（可跳过）与模型热切换，在运检作业中实现了可见、可控、可追溯的在线工作流。更广泛地，该体系在机械器件与工业部件检测中同样具备可迁移性：对小目标、强反光与遮挡场景的增强策略和端到端部署链路，可直接复用到螺栓缺陷、焊缝瑕疵、输送线异物等任务。

面向未来，我们将从三条主线推进：（1）模型侧：深挖轻量化与端到端范式，结合蒸馏（Teacher→Student）、INT8 量化与结构化剪枝在不牺牲召回的前提下把单帧延迟压至 8–10 ms；引入多模态融合（可见光+热像/深度）与细长目标友好的标签分配与 EIoU/α-IoU 回归，持续攻克“线类”与远距小目标；（2）系统侧：完成 Docker 化与一键部署，引入分布式任务队列（异步批量推理/导出）、WebRTC 实时推流（端到端低时延）、细粒度角色权限与审计日志、多租户与 i18n，并扩展 ONNX Runtime Web/WebGPU 以覆盖纯浏览器轻量推理；（3）数据侧：建设主动学习与持续标注闭环，利用难例/误检自动回流与采样温度控制对长尾类别做自适应增广，配套数据治理与分布漂移监测（时段、航线、气象维度），形成面向实网运维的自进化系统。随着以上工作推进，平台将在更广泛的工业现场获得稳定、可信与可复用的实战价值。

参考文献（GB/T 7714）

1 Liu J, Hu M M, Dong J Y, et al. Summary of insulator defect detection based on deep learning[J]. Electric Power Systems Research, 2023, 226:109688. (ScienceDirect)
2 Santos T, Cunha T, Dias A, et al. UAV Visual and Thermographic Power Line Detection Using Deep Learning[J]. Sensors, 2024, 24(17):5678. (MDPI)
3 Wei D, Hu B, Shan C, et al. Insulator defect detection based on improved YOLOv5s[J]. Frontiers in Earth Science, 2024, 11:1337982. (Frontiers)
4 同2. (MDPI)
5 Ge Z, Liu S, Wang F, et al. YOLOX: Exceeding YOLO Series in 2021[EB/OL]. arXiv:2107.08430, 2021. (arXiv)
6 Xu S, Wang X, Lv W, et al. PP-YOLOE: An evolved version of YOLO[EB/OL]. arXiv:2203.16250, 2022. (arXiv)
7 Zhao Y, Lv W, Xu S, et al. DETRs Beat YOLOs on Real-time Object Detection[C]//CVPR, 2024. (CVF Open Access)
8 Wang A, Chen H, Liu L, et al. YOLOv10: Real-Time End-to-End Object Detection[EB/OL]. arXiv:2405.14458, 2024. (arXiv)
9 杨桢, 刘易宸, 李鑫, 等. 基于深度学习的输电线路绝缘子故障检测方法[J]. 电气工程学报, 2024. （在线）. (Jiangsu University)
10 曲某某, 等. 基于改进YOLOv8与语义知识融合的金具缺陷检测方法研究[J]. 通信学报/通用工学期刊, 2024. （在线）. (TXXB)
11 Ultralytics. TensorRT Export for YOLO11 Models[EB/OL]. 2025. (Ultralytics Docs)
12 ONNX Runtime. Quantize ONNX Models[EB/OL]. 2025. (ONNX Runtime)
13 ONNX Runtime Web. Using WebGPU execution provider[EB/OL]. 2025. (ONNX Runtime)
14 EfficientDet: Scalable and Efficient Object Detection[C]//CVPR, 2020. (CVF Open Access)
15 He Y, Zhang X, Sun J. Channel Pruning for Accelerating Very Deep Neural Networks[C]//ICCV, 2017. (CVF Open Access)
[16] Hinton G, Vinyals O, Dean J. Distilling the Knowledge in a Neural Network[EB/OL]. arXiv:1503.02531, 2015. (arXiv)

说明：中文文献条目按期刊网站公开信息标注为“在线获取”；表格与陈述中的性能数值均可由各自引用追溯。
