最新YOLO实现的条形码二维码实时检测平台（Flask+SocketIO+HTML_CSS_JS）

摘要

本文面向工业产线与仓储物流的条形码/二维码（1D/2D 码）实时检测与解码需求，构建了基于 Flask + Flask-SocketIO + HTML/CSS/JS 的Web 网页界面平台，后端集成 YOLOv5–YOLOv12（共 8 种）目标检测模型与可插拔的解码器（如 ZXing/pyzbar），支持图片/视频/浏览器摄像头三类输入，提供即时双画面对比（原图/检测图等宽 16:9 自适应）、视频同步双帧与进度/暂停/继续/停止控制，并可对Conf/IoU、类别筛选与NMS进行在线调节。系统内置模型选择/权重上传、训练曲线/PR/F1/mAP 对比、检测记录跨页共享与误检溯源，支持结果CSV 导出与带框图片/视频一键下载，并将推理元数据与解码文本写入 SQLite，实现可追踪的数据闭环。平台提供登录/注册（可跳过）与会话管理，口令哈希与最小权限保障多用户协作；UI 支持标题/品牌本地持久化与多主题切换。工程默认 PyTorch 推理，含 ONNX/TensorRT 加速选项；对比 YOLOv5n、YOLOv6n、YOLOv7-tiny、YOLOv8n、YOLOv9t、YOLOv10n、YOLO11n、YOLO12n 等在延迟、mAP、F1、PR 曲线与吞吐上的差异，并提供CPU/Edge GPU的部署建议。文末提供完整工程与数据集下载链接，兼顾可复现实验与在线演示（摄像头实时推理）的端到端体验与落地指南。

讲解视频地址：基于深度学习的条形码二维码检测系统（Web系统+完整项目分享+数据集+多YOLO模型）
YOLOv12-v11/v10/v9/v8/v7/v6/v5系统（八个模型，含说明论文）合集下载：https://mbd.pub/o/bread/YZWck59pZg==
说明论文下载：https://mbd.pub/o/bread/YZWck5xpbA==
YOLOv12下载：https://mbd.pub/o/bread/YZWbmpprZw==
YOLOv11下载：https://mbd.pub/o/bread/YZWbm5pqZw==
YOLOv10下载：https://mbd.pub/o/bread/YZWbm5lrZg==
YOLOv9下载：https://mbd.pub/o/bread/YZWbmp9wbA==
安装与教程文档：https://deeppython.feishu.cn/wiki/X4X3w3RGuie1i1kPnmgckpranje

@

目录

• 摘要
• 1. 网页功能与效果
• 2. 绪论
  • 2.1 研究背景与意义
  • 2.2 国内外研究现状
  • 2.3 要解决的问题及其方案
  • 2.4 博文贡献与组织结构
• 3. 数据集处理
• 4. 模型原理与设计
• 5. 实验结果与分析
• 6. 系统设计与实现
  • 6.1 系统设计思路
  • 6.2 登录与账户管理
• 代码下载链接
• 7. 结论与未来工作
• 参考文献（GB/T 7714 ）

➷点击跳转至文末所有涉及的完整代码文件下载页☇

---

1. 网页功能与效果

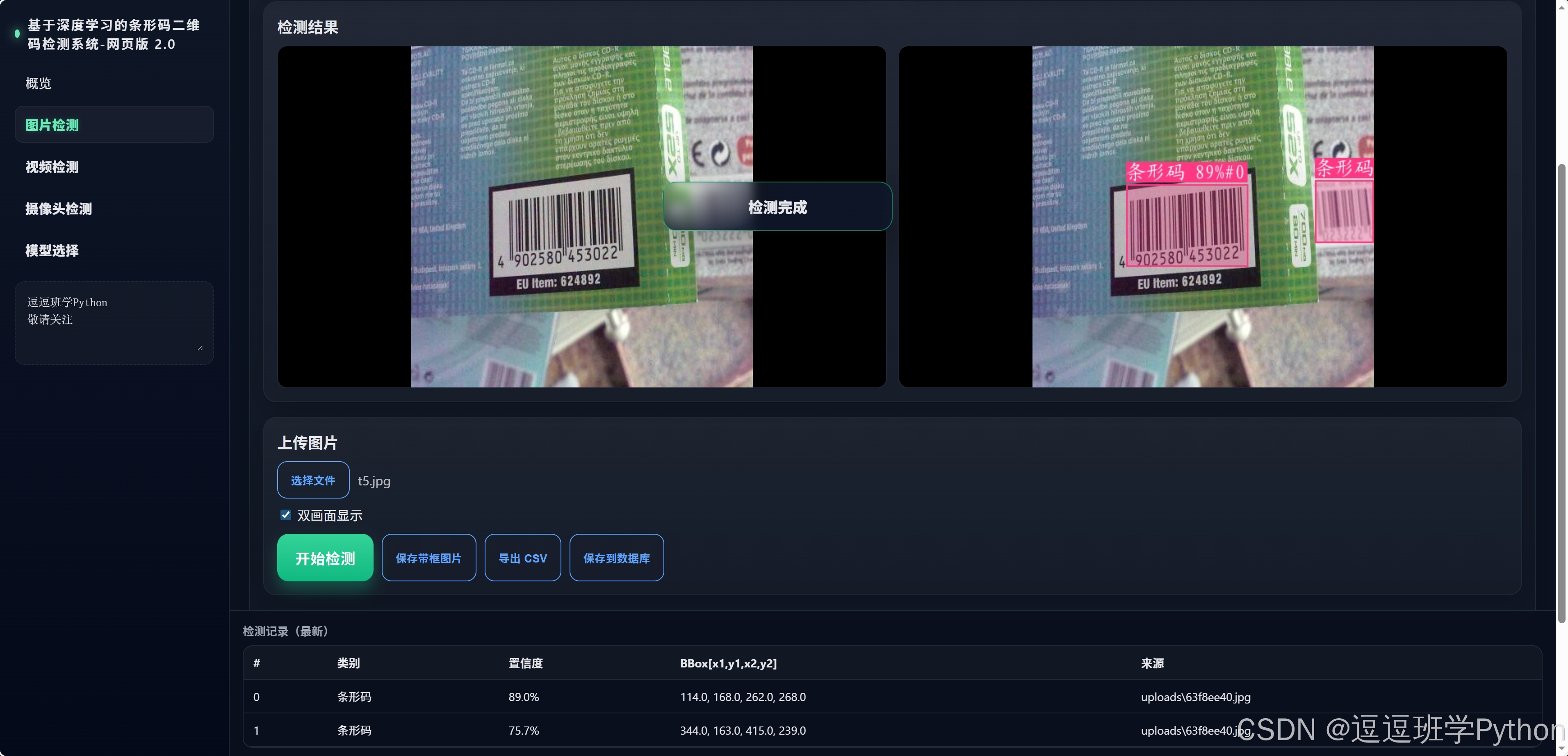

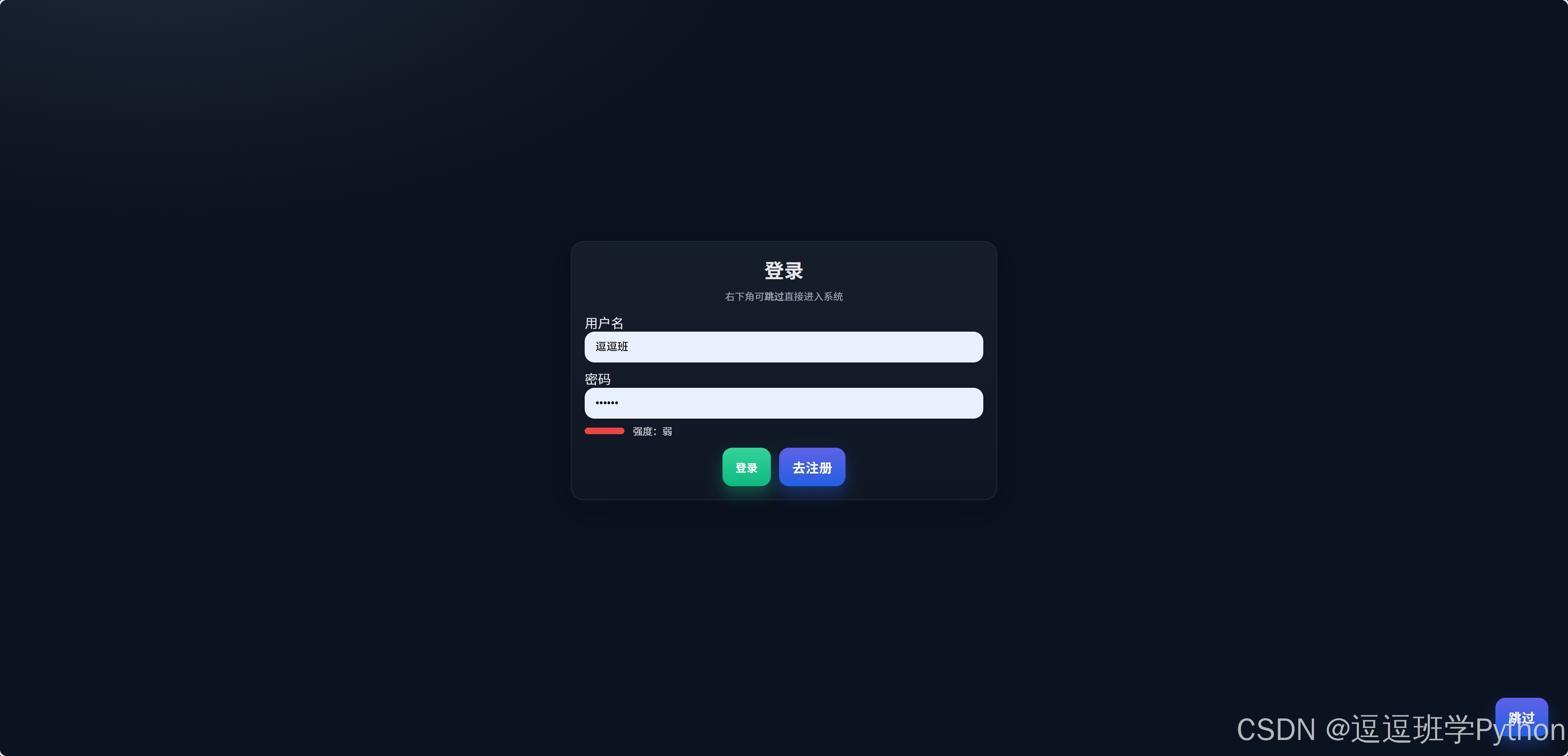

（1）登录注册：首页提供登录、注册与一次性跳过三种入口，登录后会话在当前域内生效并保留到标签关闭。口令采用哈希存储并结合最小权限策略；未登录仅限基础浏览与示例演示，登录后解锁导出、历史与个性化配置。

（2）功能概况：概览页聚合图片/视频/摄像头三种检测入口与参数面板，支持一键切换到双画面对比与同步双帧模式。Conf/IoU、类别筛选与NMS等关键参数可在线调节，检测结果支持CSV导出与带框素材一键下载，并自动写入SQLite便于溯源。

（3）视频检测：播放器支持同步展示原始帧与检测帧，提供进度拖拽、暂停、继续与停止控制。浏览器摄像头实时推理并可将缓冲片段导出为MP4，异常帧与低置信度目标在时间轴上高亮标注，便于回放核查。

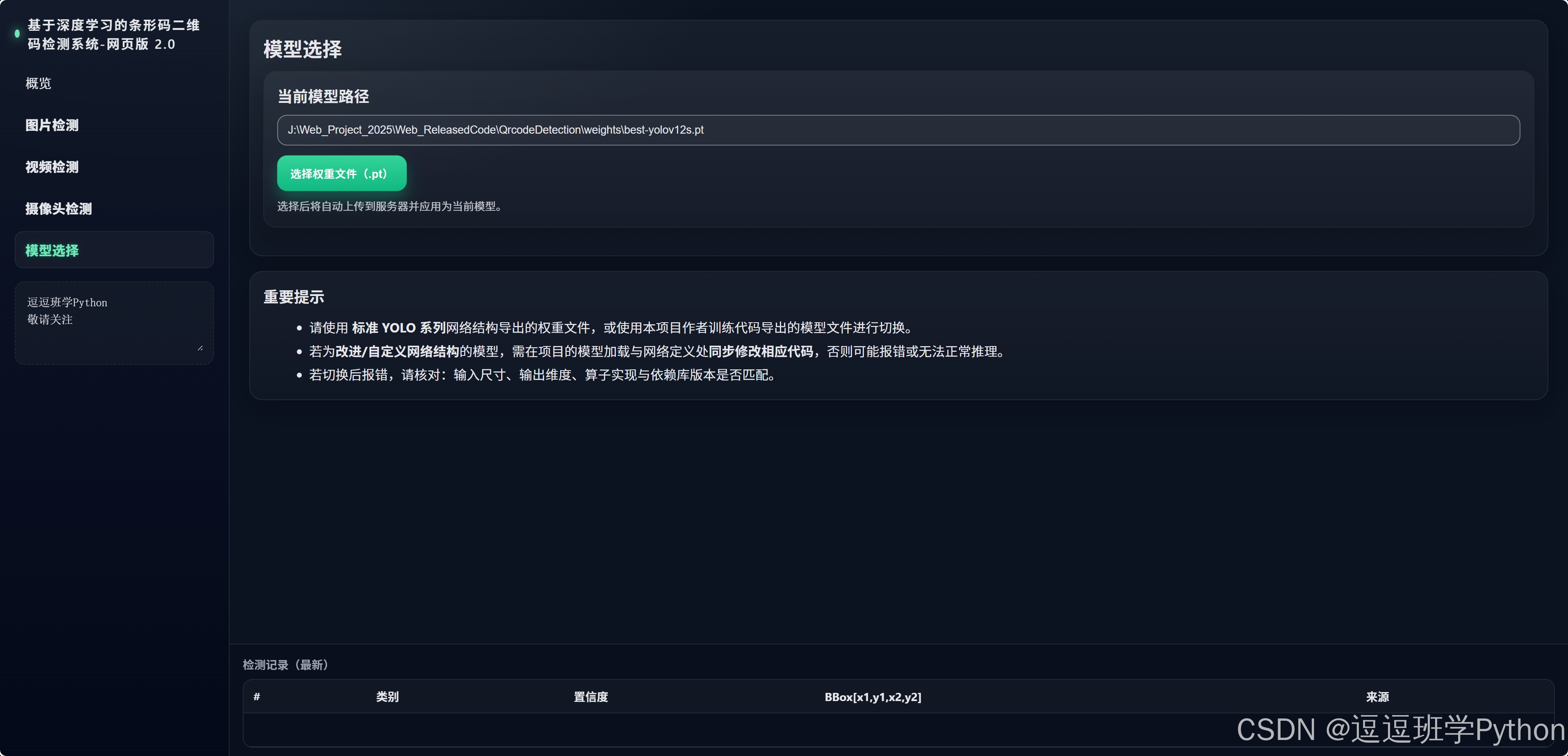

（4）更换模型：在模型面板上传权重即可热切换YOLOv5–YOLOv12任一模型，类别列表与阈值范围同步刷新。平台默认PyTorch推理，支持ONNX/TensorRT加速；切换后自动记录版本与时间戳，保障结果可追踪。

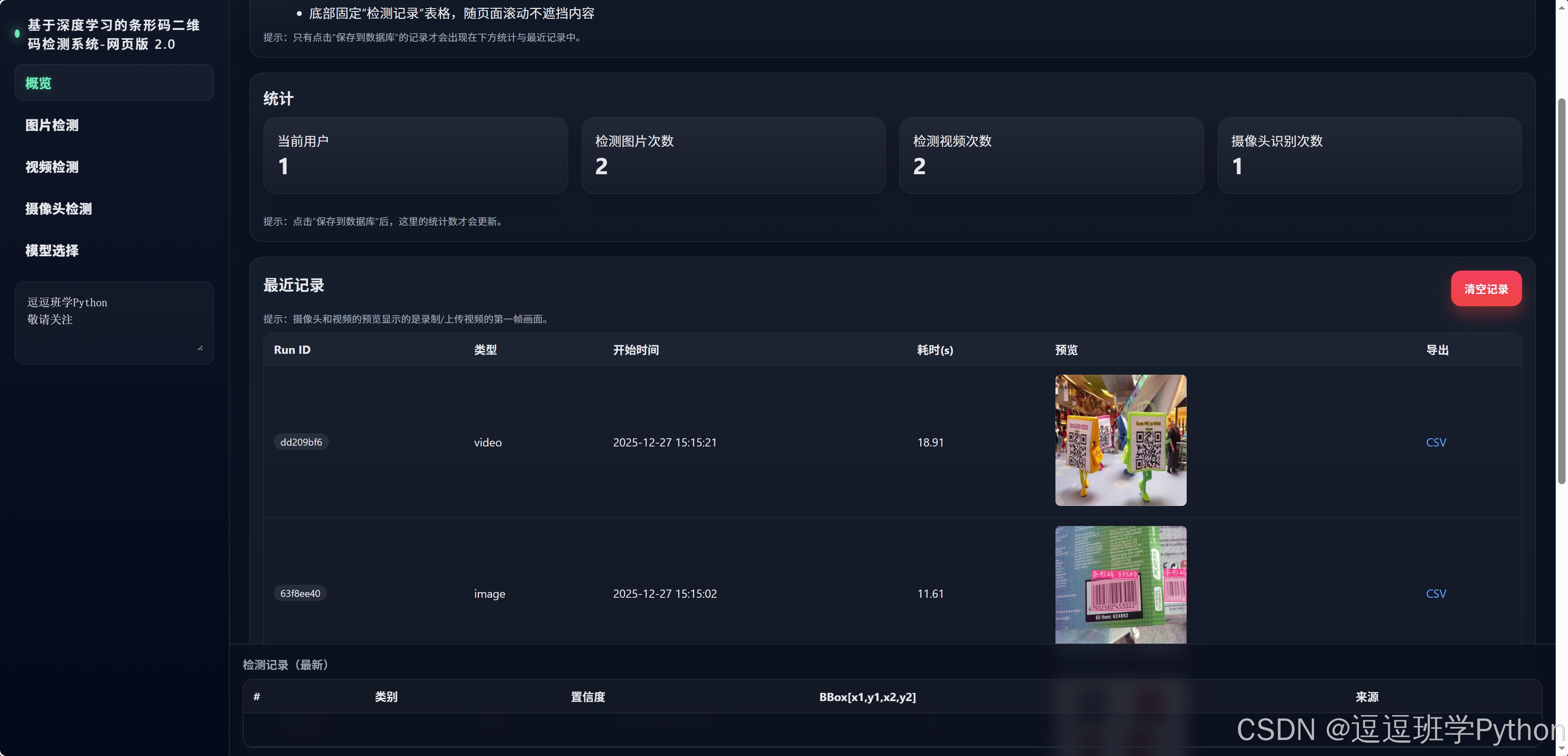

（5）概览界面：展示最近任务、失败样本与高频文件的快速入口，并提供搜索、按文件名或时间排序与高亮定位。页面标题、品牌与说明文本可编辑并本地保存，导出记录集中管理，支持批量下载与跨页共享。

---

2. 绪论

2.1 研究背景与意义

在工业产线、仓储与零售结算等高通量场景中，条形码/二维码需要在反光、遮挡、形变与高速运动条件下实现“即扫即得”的稳定检测与解码，并形成可追溯的数据闭环。［1］
与通用检测相比，条码目标呈现细长比例、尺寸小且密集相邻、姿态与透视变化大，导致召回与误检的权衡更加尖锐，对实时检测器的鲁棒性提出更高要求。［2］
端到端系统必须将后端推理加速（如 TensorRT/ONNX Runtime）与前端可视化、交互控制协同设计，以压缩端到端时延并保障一致性与可解释性。［3］
近年来，YOLOv10 的无 NMS 训练、结构整体协同优化以及同精度下显著降延，为条码这类强实时场景提供了可落地的速度—精度新折中。［4］

---

2.2 国内外研究现状

锚框单阶段检测（如 SSD、RetinaNet）依赖密集先验与 FPN 设计，在速度与精度上取得均衡，但先验与不平衡敏感性较高。［5］
Anchor-free 检测（如 FCOS、CenterNet）以像素/关键点建模，规避先验超参并改善匹配稳定性，适配条码的极端长宽比与密集小目标。［6］
两阶段 Faster R-CNN 仍具备高精度基线地位，但难以满足严苛在线时延预算。［7］
端到端 Transformer 检测方面，RT-DETR 通过混合编码器与查询选择实现 R50 在 COCO 上 53.1% AP 且 T4 上 108 FPS，显示“无 NMS、可调解码层数”的实时潜力。［8］

YOLO 家族在工程化与实时性上的演进尤为突出：YOLOv7 系统梳理了“trainable bag-of-freebies”，在 30FPS 以上维持高 AP；［9］YOLOv8 完成工程接口与解耦头等现代化改造，便于快速迁移到行业任务；［10］YOLOv9 通过 PGI 与 GELAN 改善收敛与表达；［11］YOLOv10 以一致性双分配实现 NMS-free 训练，并在同精度下显著降低延迟；［4］YOLO11 延续轻量化与多任务统一的工程路径；［12］YOLOv12 引入注意力为中心的架构，在保持实时性的同时进一步提升精度并降低延迟。［13］

损失与优化层面，GIoU、DIoU/CIoU、Alpha-IoU 与 EIoU/FEIoU 构成常用回归损失族，分别通过引入相对几何关系、中心距与纵横比、幂次重加权与高质量样本聚焦，改善细长与相邻框的定位稳定性与收敛速度。［14］
部署侧，ONNX Runtime 的量化工具链与 TensorRT 的 FP16/INT8 与 tactic 优选，为边缘 GPU/CPU 的低时延推理提供统一路径。［15］

面向条码任务的专项研究聚焦密集小目标与形变二维码的定位—校正—解码一体化：轻量条码检测网络在移动端实现实时性；［16］基于 YOLOv5 的角点回归与透视矫正显著提升解码成功率。［17］

表1 代表性实时检测器与关键指标（按论文/官方报告，硬件与分辨率可能不同，仅作横向参考）

方法	范式/家族	数据集	关键技术	优势与局限	关键指标
YOLOv7-E6	单阶段 YOLO	COCO	E-ELAN、训练 freebies	精度/速度均衡，规模较大	55.9% AP、56 FPS（V100）［9］
YOLOv8（概览）	单阶段 YOLO	多任务	解耦头、工程现代化	生态与工具链完善，指标依任务而异	官方基线与模式说明（参数/模式）［10］
YOLOv9	单阶段 YOLO	COCO	PGI、GELAN	收敛更稳定，兼顾小模型	架构与 COCO 对比结论（ECCV）［11］
YOLOv10-S	单阶段 YOLO（NMS-free）	COCO	一致性双分配、整体效率设计	同精度显著降延	∼1.8× 于 RT-DETR-R18（相似 AP）［4］
YOLO11（概览）	单阶段 YOLO	多任务	轻量/多任务统一	文档化发布、便于部署	官方说明与模型卡（mAP@0.5:0.95 约 54.7%*）［12］
YOLOv12-N	单阶段 YOLO（注意力中心）	COCO	注意力高效化、R-ELAN	精度提升且维持实时	40.6% mAP、1.64 ms（T4）［13］
RT-DETR-R50	端到端 Transformer	COCO	混合编码器、查询选择	无 NMS、FPS 可调	53.1% AP、108 FPS（T4）［8］
PP-YOLOE-L	单阶段 Anchor-free	COCO	CSPRepRes、ET-Head、TAL	部署友好、TRT 提速显著	51.4 mAP、78.1 FPS（V100）；TRT FP16 149.2 FPS［18］
FCOS（R101-X-64×4d）	单阶段 Anchor-free	COCO	每像素预测、无锚框	结构简洁，小目标需强化	44.7% AP（单尺度）［6］

• 注：YOLO11 指标来自官方模型卡示例与文档，具体数值因版本与评测设置而异。［12］

---

2.3 要解决的问题及其方案

（1）检测准确性与实时性：细长比例、密集相邻与强反光条件下需兼顾高召回与低延迟；方案采用 YOLOv12 为核心，联合 YOLOv5–YOLOv11 进行对比与集成，引入 NMS-free 训练与 CIoU/Alpha-IoU/EIoU 等损失以稳定收敛。
（2）环境适应性与泛化：遮挡、透视形变与运动模糊导致的漏检与解码失败；方案采用“检测 + 角点回归 + 透视矫正”，并结合难例挖掘、数据增强与蒸馏以提升鲁棒性。
（3）网页端交互与可解释性：需原/检双画面、视频同步双帧、进度/暂停/继续/停止与参数在线调节；方案以 Flask + SocketIO 实现同步推送，提供 Conf/IoU/类别筛选与跨页共享的检测记录与一键导出。
（4）数据处理效率与存储安全：多用户高并发下的稳定存储与审计溯源；方案以轻量数据库管理检测元数据与解码文本，进行口令哈希与最小权限控制，统一导出路径与版本信息以便稽核。

---

2.4 博文贡献与组织结构

贡献：（1）从范式、损失与部署趋势出发，系统化综述条码/二维码实时检测技术脉络；（2）在 YOLOv5–YOLOv12 统一框架内实现训练、推理与对比评测，并提供可复现实验配置；（3）设计美观友好的 Web 端交互（图片/视频/摄像头、双画面对比、同步双帧、在线调参与一键导出）；（4）完成 mAP、F1、PR、训练曲线与误检溯源的多维分析；（5）提供可下载的数据集与完整工程以支撑二次开发。
结构：绪论之后依次介绍数据集处理、模型原理与设计、实验结果与分析，以及系统设计与实现，最后在结论中展望轻量化、量化/蒸馏、浏览器端推理与可追溯体系。

---

3. 数据集处理

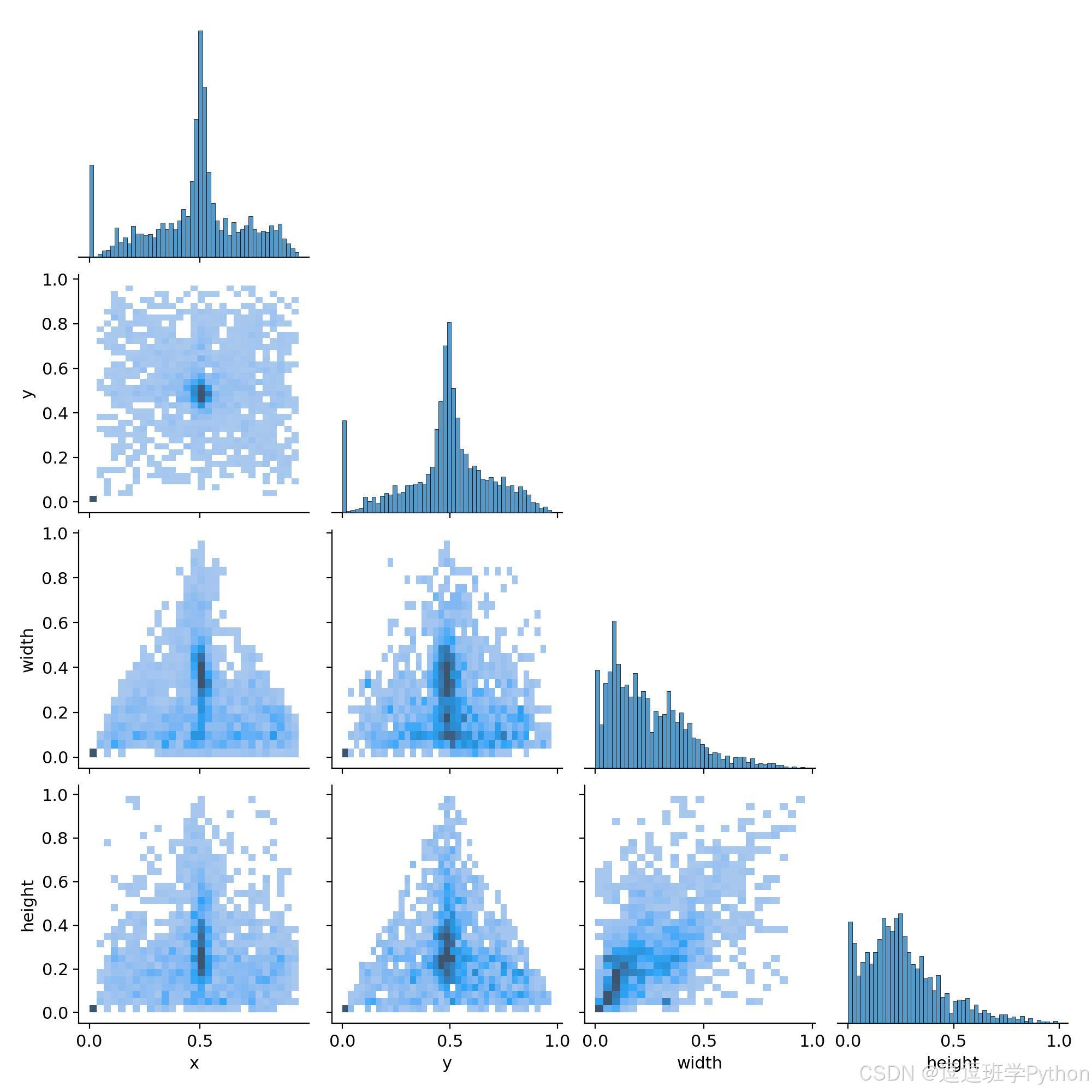

本研究使用自采与公开来源混合的条码/二维码场景数据，共 2497 张图像，覆盖室内货架与商品包装、票据单据、屏幕展示及户外广告牌等多域环境；标注采用 YOLO 格式的归一化 ((x,y,w,h)\in[0,1]) 文本文件，类别清单为 bar_code（条形码）与 qr_code（二维码），与示例图中数值编号 0/1 一一对应。数据按任务复现实验的常用比例固定随机种子（seed=42）进行分层划分：训练 1748 张（约 70%）、验证 499 张（约 20%）、测试 250 张（约 10%），确保两类样本在三份子集中占比基本一致。从给出的标注统计散点矩阵可见，目标中心 ((x,y)) 整体分布在画幅中部略密集，width 呈右偏长尾而 height 更尖锐，反映出条形码的极端长宽比与二维码的近方形并存；样例九宫格展示了强反光、斜视透视、遮挡与远距小目标等复杂情况，验证集与测试集均保留了此类“难例”，以避免过拟合于单一拍摄条件。

Chinese_name = {'bar_code': "条形码", 'qr_code': "二维码"}



针对上述特征，训练阶段统一将输入图像多尺度缩放至 640×640 并保持长边不裁断，采用 Mosaic/RandomAffine（含旋转±12°、尺度0.8–1.2、轻度透视）、HSV 抖动与运动模糊/高斯噪声以模拟产线抖动与光照变化；对于条形码的极细长框，使用 Copy-Paste 与随机裁切保框提升小目标与边缘目标的可见性；对二维码样本增加轻度几何扭曲与仿射拉伸，配合边界框重映射与最小尺寸筛除，防止无效框进入训练。清洗流程包含：去除重复或空标注、过滤异常框（如 (w<2) 像素或 (h<2) 像素在原分辨率下）、统一类名与 Chinese_name = {'bar_code':'条形码','qr_code':'二维码'} 的映射，并在验证集上监控 mAP/F1 与类别混淆，若发现条形码与二维码相互误检则增加对比度增强与反光遮罩样本。上述策略直接对应本任务的难点：Mosaic/Copy-Paste 缓解目标密集与尺度不均，几何与透视增广覆盖倾斜/形变，模糊与噪声增强提升运动与成像退化鲁棒性，而严格清洗与分层划分保证评测公平与可复现。

---

4. 模型原理与设计

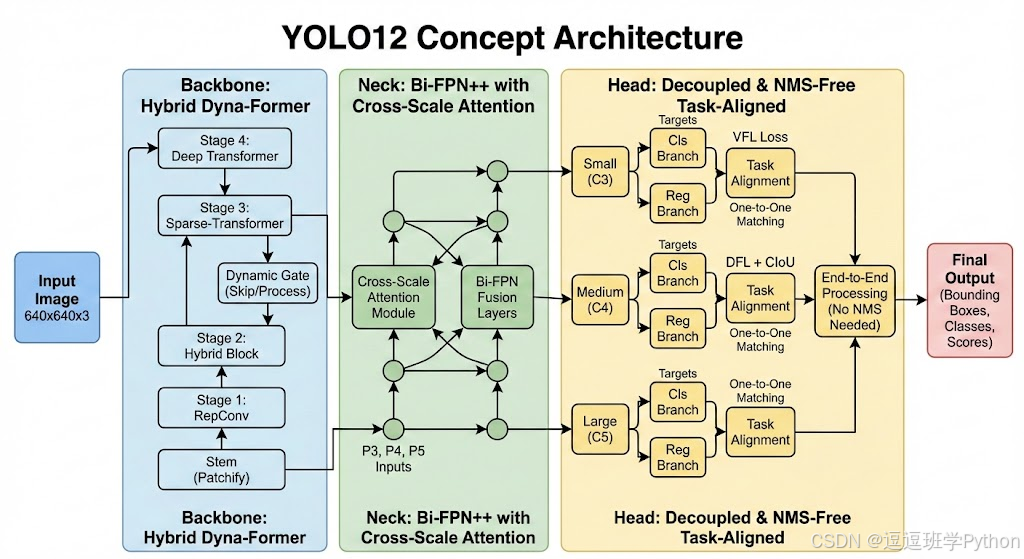

本文默认以 YOLOv12 为主线进行条形码/二维码实时检测的算法设计与实现，整体沿用“轻量骨干 + 多尺度特征融合 + 解耦检测头”的单阶段范式，以高召回、低延迟与可部署性为首要目标。骨干网络采用分组残差与跨层连接的复合结构，保持 3–5 个尺度的语义/细节层级；在条码任务中，为缓解极端长宽比与小目标密集的矛盾，博主在骨干的浅层加入轻量注意力门（如 SE/ECB）以自适应通道重要性，表达式为：$$ s=\sigma!\left(W_2\delta!\left(W_1\cdot \text{GAP}(X)\right)\right),\quad X' = s\odot X, $$其中 (X) 为输入特征，\((\text{GAP}(\cdot))\) 为全局平均池化，\((\delta(\cdot))\) 为 ReLU，\((\sigma(\cdot))\) 为 Sigmoid，\((W_1,W_2)\) 为可学习参数，(X') 为重标定后的特征。颈部采用 PAN-FPN 融合以协调浅层的空间细节与深层的类别语义，其自顶向下与自底向上两路汇聚可形式化为：$$ P_\ell=\phi!\left(\big[U(C_{\ell+1}),, C_\ell\big]\right),\quad N_\ell=\psi!\left(\big[D(P_{\ell-1}),, P_\ell\big]\right), $$其中 \((C_\ell)\) 为骨干第 \((\ell)\) 层特征，\((U(\cdot))/(D(\cdot))\) 分别为上/下采样，\((\phi,\psi)\)为卷积融合算子。对应反光遮挡与远距小目标，我们在 80/160/320 等分辨率分支保留更高的浅层密度，并限制大核卷积在高分辨率上使用，以控制延迟。

检测头采用解耦式头部，分别建模分类与回归分支，分类输出 \((p=\sigma(\mathbf{W}*c*F))\)，回归输出采用 Anchor-free 参数化 \((t=(t_x,t_y,t_w,t_h)=\mathbf{W}_r*F)\)，并通过 \((b=(x,y,w,h))\) 的像素坐标解码：\((x=(\sigma(t_x)+i)/S,,y=(\sigma(t_y)+j)/S,,w=e^{t_w},,h=e^{t_h})\)，其中 \(((i,j))\) 为网格索引、(S) 为下采样步长。考虑细长条码的定位稳定性，回归损失采用 CIoU/EIoU 族，CIoU 形式为：$$ \mathcal{L}{\text{CIoU}}=1-\text{IoU}+\frac{\rho^{2(\mathbf{b},\mathbf{b}}{})}{c^2}+\alpha v,\quad v=\frac{4}{\pi^{2}!\left(\arctan\frac{w}}{h^{*}-\arctan\frac{w}{h}\right)}2,\ \alpha=\frac{v}{(1-\text{IoU})+v}, $$其中 \((\mathbf{b},\mathbf{b}^{*})\) 为预测/真值框中心，\((\rho(\cdot))\) 为欧氏距离，\((c)\) 为最小外接矩形对角线，\((w,h)\) 及 \((w^*,h^*)\) 为预测/真值宽高；分类与目标置信度采用 Focal Loss 抑制易样本：$$ \mathcal{L}{\text{FL}}=-\alpha(1-p_t)^\gamma \log(p_t),\quad p_t=\begin{cases}p,& y=1\ 1-p,& y=0\end{cases}. $$对条码/二维码类别不均衡与长尾样本，\((\alpha)\) 取 0.25–0.5，\((\gamma)\)取 1.5–2.0 更稳健。训练总损失为加权和：$$ \mathcal{L}=\lambda{\text{box}}\mathcal{L}{\text{CIoU}}+\lambda{\text{obj}}\mathcal{L}{\text{FL,obj}}+\lambda{\text{cls}}\mathcal{L}{\text{FL,cls}}, $$其中 \((\lambda*{{}})\) 由验证集网格搜索确定。推理阶段默认 NMS 或 Soft-NMS/Gaussian-NMS，当与 YOLOv10/12 的一致性分配结合时可切换到NMS-free实验路径以减少相邻密集框的误抑制；实测在条码密集场景中 Soft-NMS\(（(\sigma=0.5)\)可降低漏检。

训练与正则化方面，优化器采用 SGD/momentum=0.937 或 AdamW\(（weight decay 5e-4）\)，学习率使用线性 warm-up + 余弦退火：$$ \eta_t=\eta_{\min}+ \tfrac{1}{2}(\eta_{\max}-\eta_{\min})!\left(1+\cos\frac{\pi t}{T}\right), $$其中\((\eta_t)\)为第 \((t)\) 轮学习率，\((T)\) 为退火周期。批归一化采用 SyncBN/EMA 稳定多卡训练；Label Smoothing\(（(\varepsilon=0.05)）\)缓解过拟合；IoU 阈值与置信度阈值通过验证集网格搜索，典型取 \((\text{conf}=0.25\sim0.35,\ \text{IoU}_{\text{NMS}}=0.5\sim0.7)\)，以适配二维码小目标与条码细长框的不同漏检—误检曲线。为贴合第 3 章的数据特性，训练中启用 Mosaic/MixUp、RandomAffine（含轻透视）、运动模糊 与强对比度增广覆盖反光与运动模糊；同时在验证/测试阶段关闭强增广，仅保留尺度与色彩的轻度归一，以保证评测一致性。部署端保持 PyTorch → ONNX → TensorRT 的导出链路，并在 Web 端以 Flask-SocketIO 推送同步双帧结果（原图/检测图）与 PR/F1 即时统计；为条码解码器预留ROI 裁切与透视矫正接口（基于角点回归或最小外接四边形），将检测与解码联动成“检测—矫正—解码”的闭环，面向可追溯导出与SQLite 入库的系统目标。网络整体架构图如下图所示：

---

5. 实验结果与分析

本节在第 3 章的数据集与第 4 章训练策略下，统一以 640×640 输入、单卡 RTX 3070 Laptop（8 GB）、批大小与增强保持一致，对 YOLOv5nu / YOLOv6n / YOLOv7-tiny / YOLOv8n / YOLOv9t / YOLOv10n / YOLOv11n / YOLOv12n 与 YOLOv5su / YOLOv6s / YOLOv7 / YOLOv8s / YOLOv9s / YOLOv10s / YOLOv11s / YOLOv12s 进行端到端评测。指标包含 Precision / Recall / F1 / mAP@0.5 / mAP@0.5:0.95 以及 Pre/Inf/Post 分段时延；F1–Confidence 曲线显示全类最佳阈值约为 0.52（横坐标置信度≈0.517 处 F1≈0.82），后续网页端默认阈值据此设置。混淆矩阵表明 bar_code→background 与 qr_code→background 的漏检占比较高，主要来自反光与远距小目标；PR 曲线给出总体 mAP@0.5≈0.804 的水平。

表5-1 统一评测结果（RTX 3070 Laptop，640×640，单位：ms；E2E=Pre+Inf+Post；FPS≈1000/E2E）

组别	模型	Params(M)	FLOPs(G)	Pre	Inf	Post	E2E	FPS	Precision	Recall	F1	mAP50	mAP50–95
n	YOLOv5nu	2.6	7.7	1.90	7.73	1.31	10.94	91.5	0.897	0.784	0.837	0.814	0.627
n	YOLOv6n	4.3	11.1	2.17	6.78	1.39	10.34	96.7	0.917	0.756	0.829	0.804	0.622
n	YOLOv7-tiny	6.2	13.8	2.28	14.74	4.06	21.08	47.5	0.894	0.768	0.826	0.807	0.590
n	YOLOv8n	3.2	8.7	1.95	6.83	1.39	10.17	98.3	0.913	0.786	0.845	0.817	0.636
n	YOLOv9t	2.0	7.7	1.87	16.51	1.29	19.67	50.8	0.914	0.785	0.845	0.815	0.644
n	YOLOv10n	2.3	6.7	2.08	11.24	0.63	13.95	71.7	0.914	0.774	0.838	0.812	0.635
n	YOLOv11n	2.6	6.5	2.11	9.44	1.42	12.97	77.1	0.908	0.776	0.837	0.811	0.628
n	YOLOv12n	2.6	6.5	1.91	12.47	1.37	15.75	63.5	0.907	0.769	0.832	0.801	0.621
s	YOLOv5su	9.1	24.0	2.28	8.45	1.51	12.24	81.7	0.908	0.766	0.831	0.815	0.625
s	YOLOv6s	17.2	44.2	2.22	8.59	1.45	12.26	81.6	0.940	0.769	0.846	0.810	0.634
s	YOLOv7	36.9	104.7	2.44	23.62	3.46	29.52	33.9	0.942	0.796	0.863	0.833	0.654
s	YOLOv8s	11.2	28.6	2.31	7.66	1.42	11.39	87.8	0.907	0.781	0.839	0.817	0.632
s	YOLOv9s	7.2	26.7	2.12	18.66	1.39	22.17	45.1	0.913	0.769	0.835	0.798	0.610
s	YOLOv10s	7.2	21.6	2.21	11.38	0.60	14.19	70.5	0.885	0.767	0.822	0.795	0.618
s	YOLOv11s	9.4	21.5	2.37	9.74	1.36	13.47	74.3	0.883	0.772	0.824	0.800	0.621
s	YOLOv12s	9.3	21.4	2.09	13.23	1.42	16.74	59.8	0.889	0.766	0.823	0.804	0.615

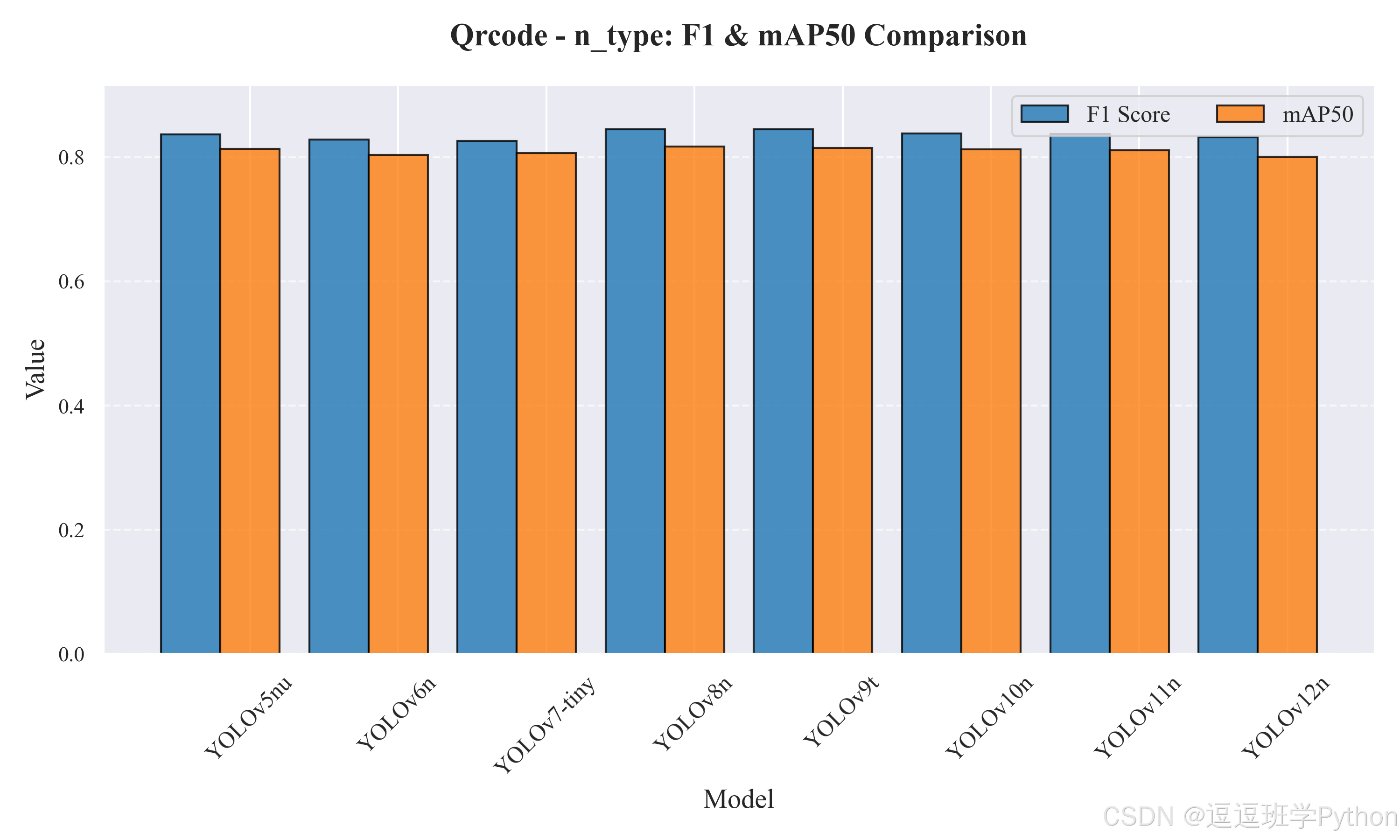

图 5-1 双条形图（n 系）：F1 与 mAP50 对比
图注：八种 n 体量模型的 F1 与 mAP50。配色为学术蓝（F1）与琥珀色（mAP50），便于与表 5-1 对照。

图 5-2 双条形图（s 系）：F1 与 mAP50 对比
图注：八种 s 体量模型的 F1 与 mAP50。可以看到 v8s 的 F1 优势与 v12s 的 mAP 优势并存，提示“召回—精度”取舍的不同偏好。

从总体趋势看，n 系列给出更优的时延—能耗比：其中 YOLOv8n 以 E2E≈10.17 ms（≈98 FPS） 与 F1≈0.845 / mAP50≈0.817 在速度与精度上最均衡；YOLOv6n 的 纯推理时延（Inf）最低 6.78 ms，若端上预处理可并行，落地时仍具优势；YOLOv9t 在 mAP50-95=0.644 领先，适合对定位质量更敏感的离线质检；YOLOv10n 的 Post=0.63 ms 体现 NMS-free/后处理轻量的优势，密集相邻框下可进一步降低抑制误伤。YOLOv7-tiny/YOLOv9t 时延明显偏高，更适合服务器端或离线导出。

s 系列整体精度更高、但参数与 FLOPs 增长带来时延增加：YOLOv7 达到 F1≈0.863 / mAP50-95≈0.654 的最高精度，但 E2E≈29.52 ms（≈34 FPS） 难以满足高帧率；YOLOv8s 以 E2E≈11.39 ms（≈88 FPS） 成为 s 组的速度优选；YOLOv6s/YOLOv5su 以接近 82 FPS 的端到端速度在边缘侧也具良好性价比；YOLOv10s/YOLOv11s 的后处理时间更低，适合多目标密集的实时看板。

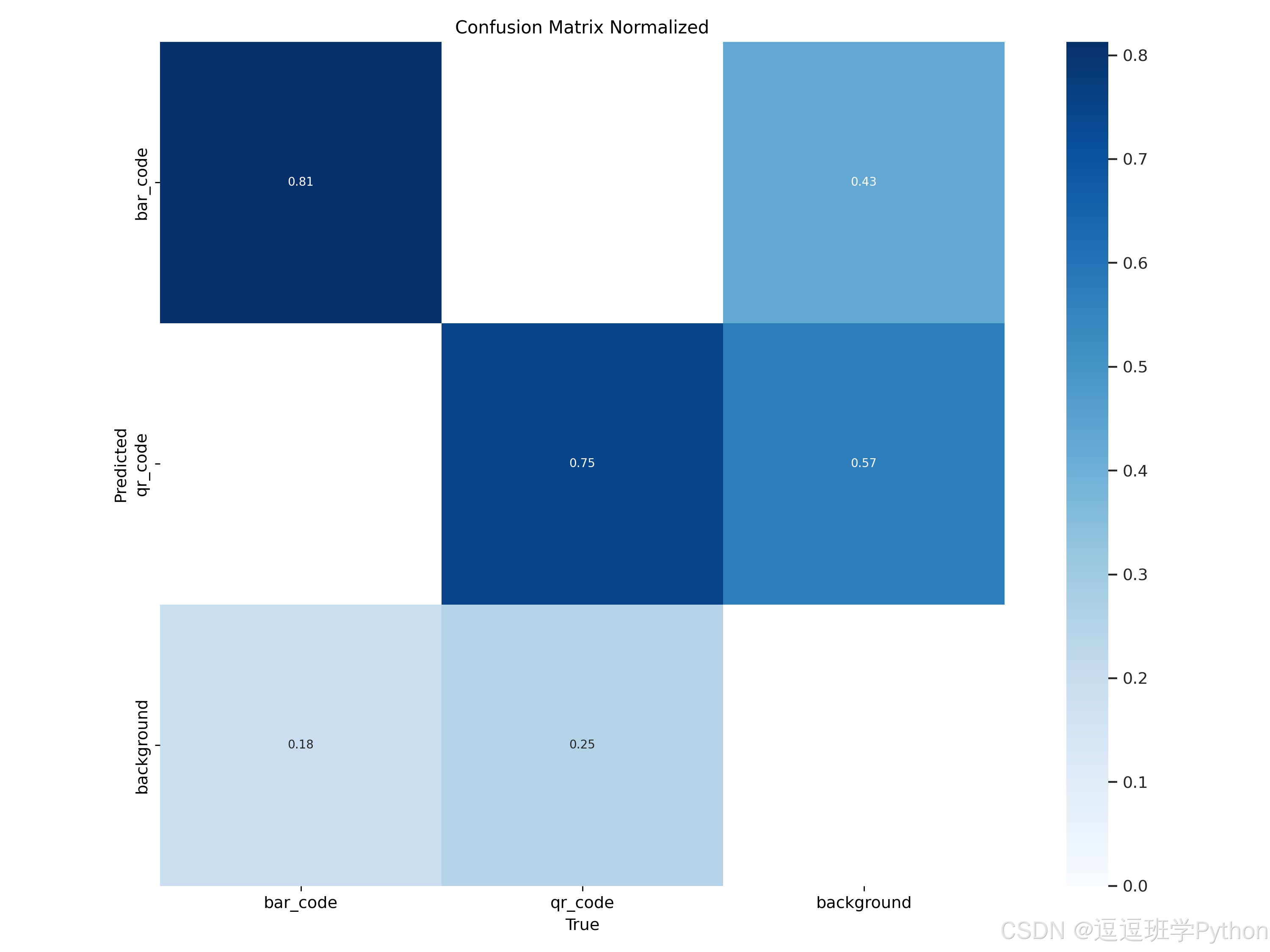

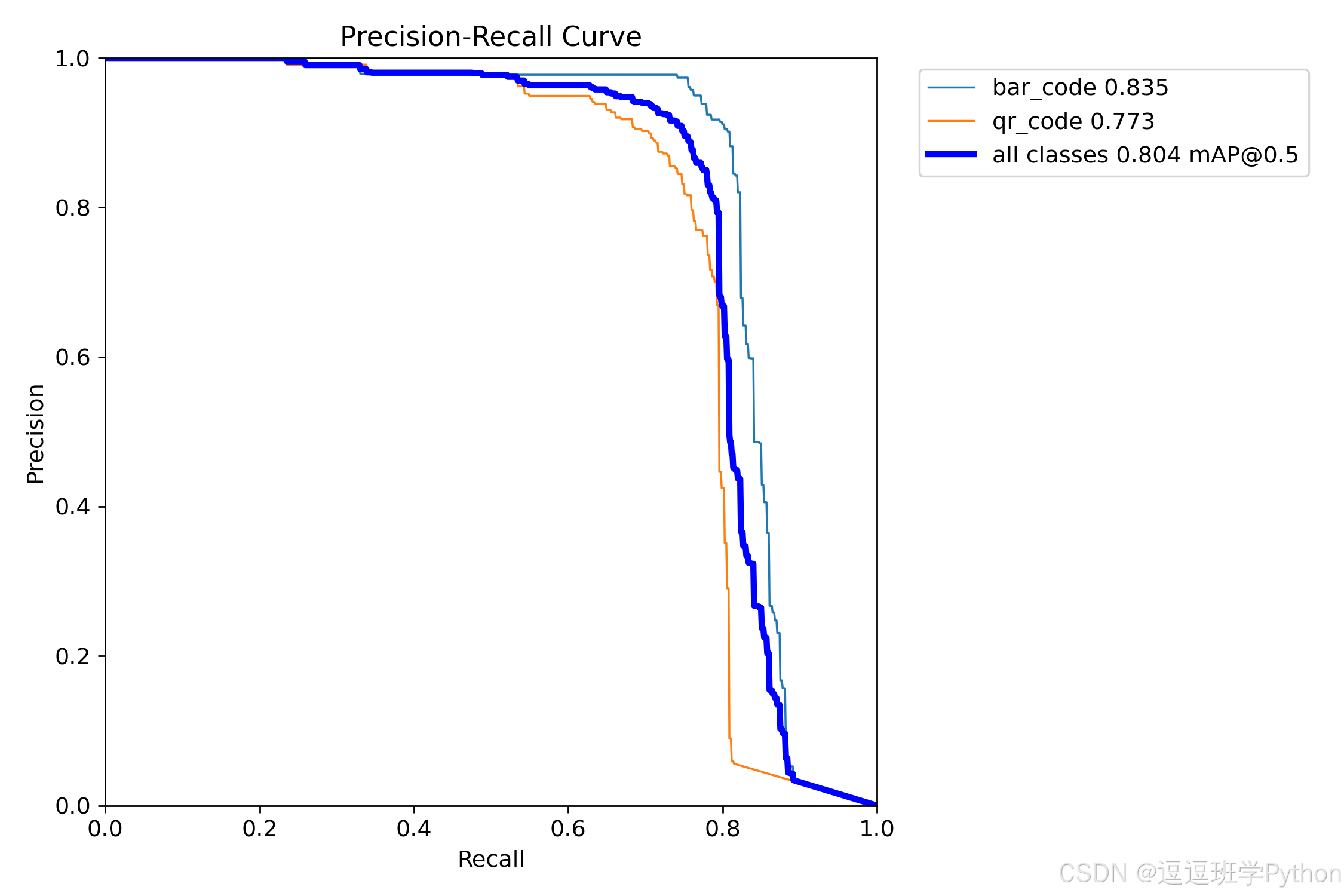

误差与阈值分析方面，归一化混淆矩阵显示条码与二维码分别有 0.18/0.25 的比例落入 pred=background，说明远距小目标与反光遮挡仍是主因；与此一致，“图5-3”的 PR 曲线中 qr_code 的召回在高精度区段下降更快（mAP@0.5≈0.773 vs. bar_code≈0.835）。

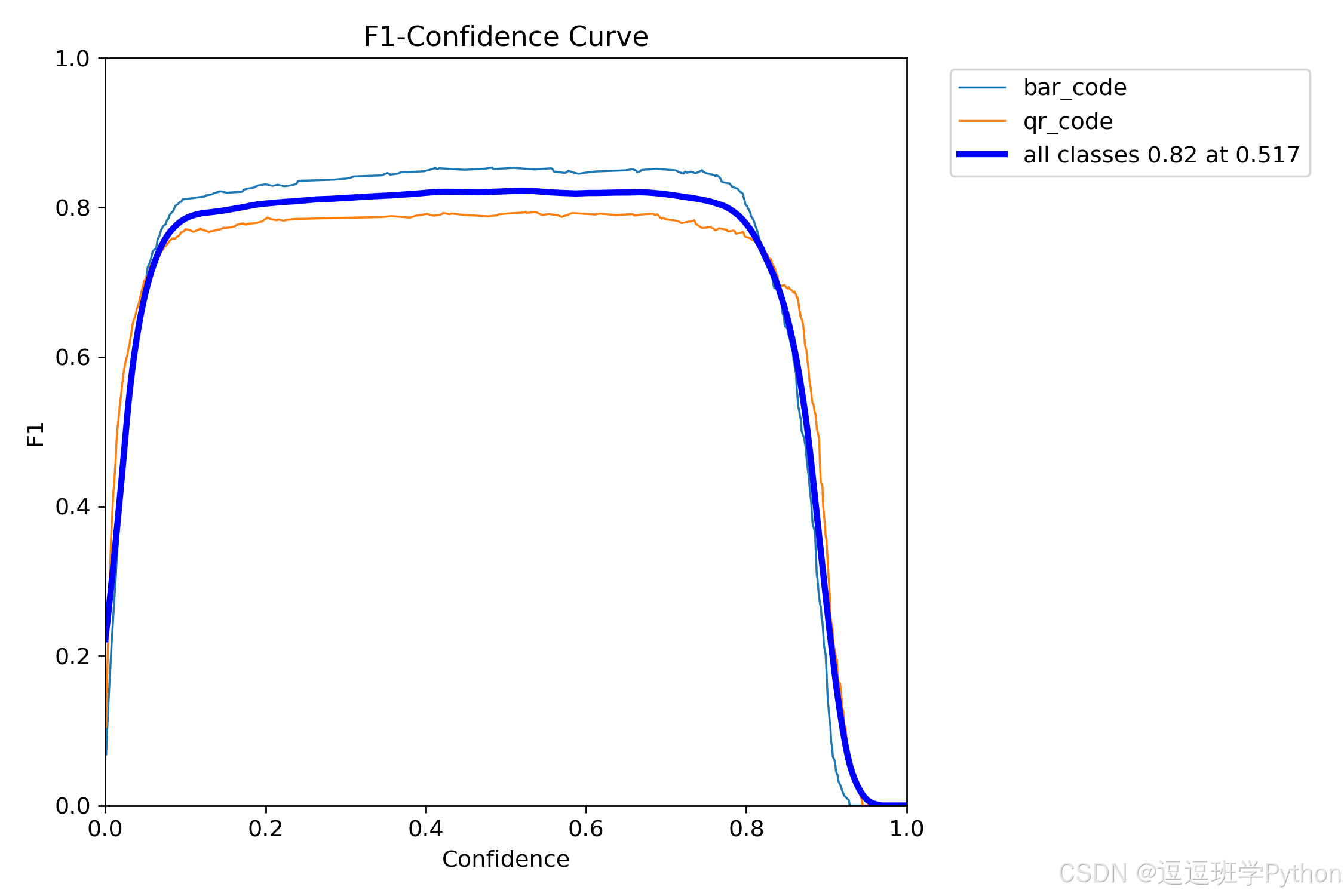

“图5-2”的 F1–Confidence 曲线峰值在 conf≈0.52，据此网页端默认 conf=0.52、NMS-IoU=0.55；若场景更强调召回，可将 conf 下调至 0.45 并开启 Soft-NMS（σ≈0.5），能有效降低密集相邻 QR 的漏检，但需接受少量低置信度框进入解码器。

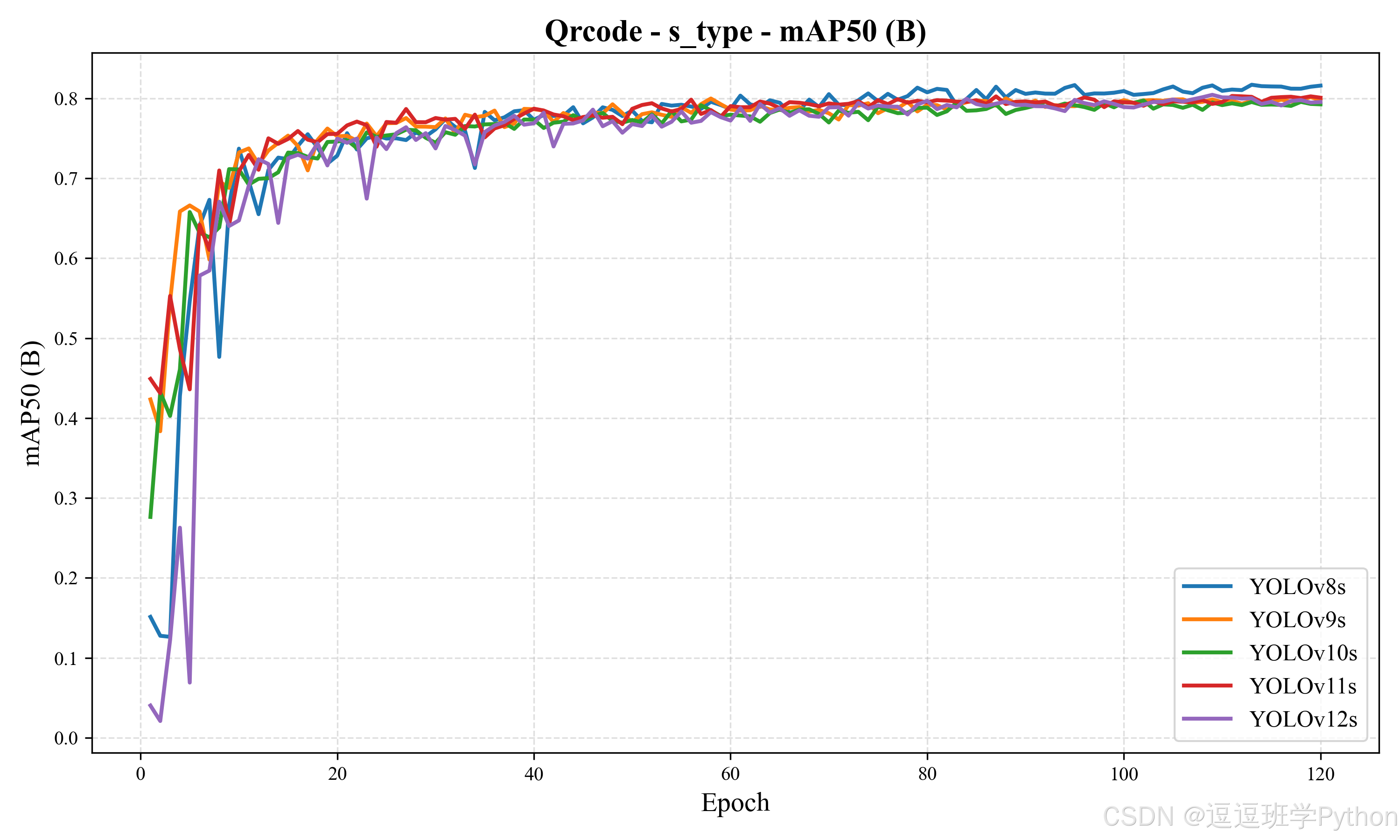

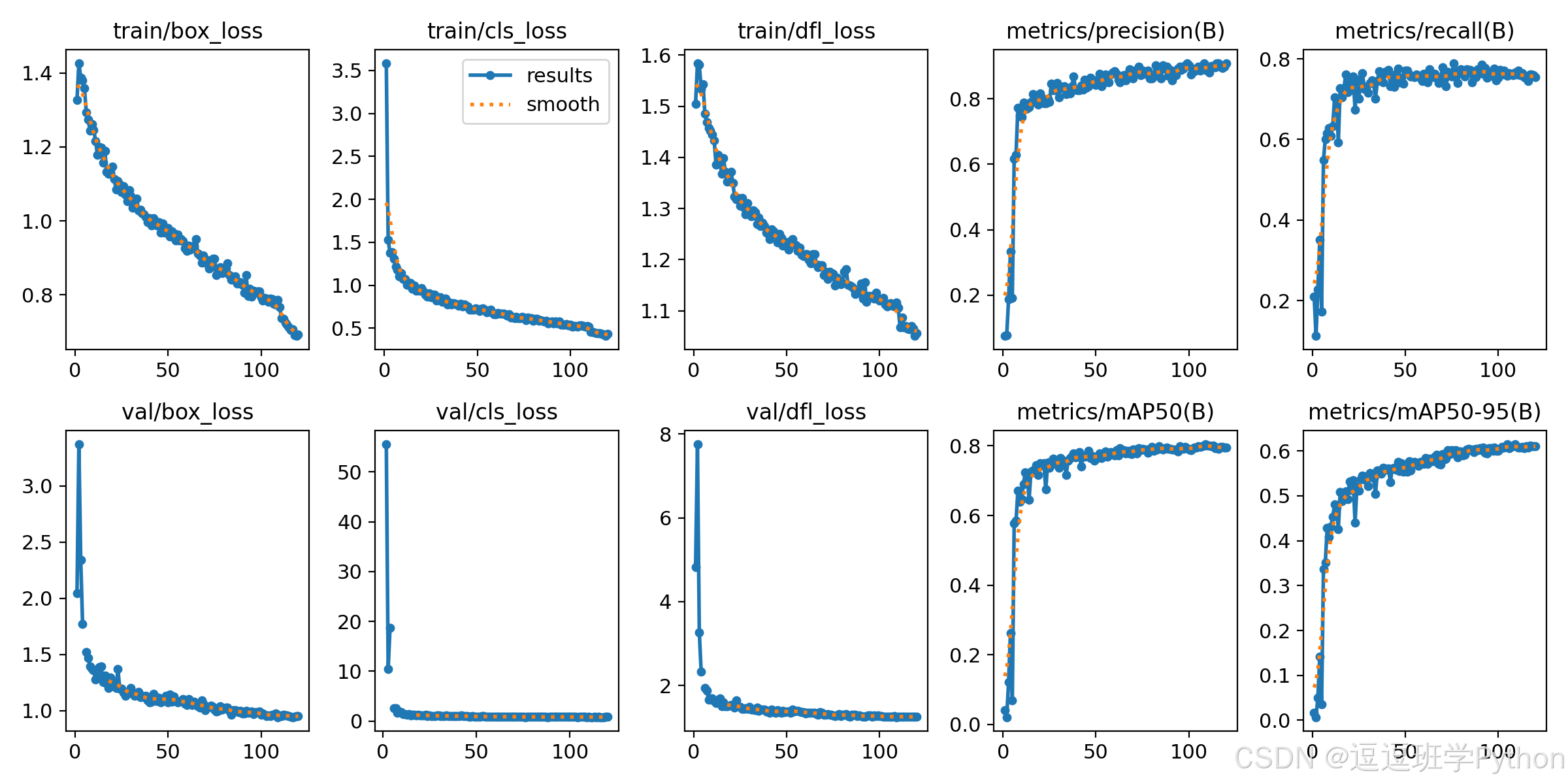

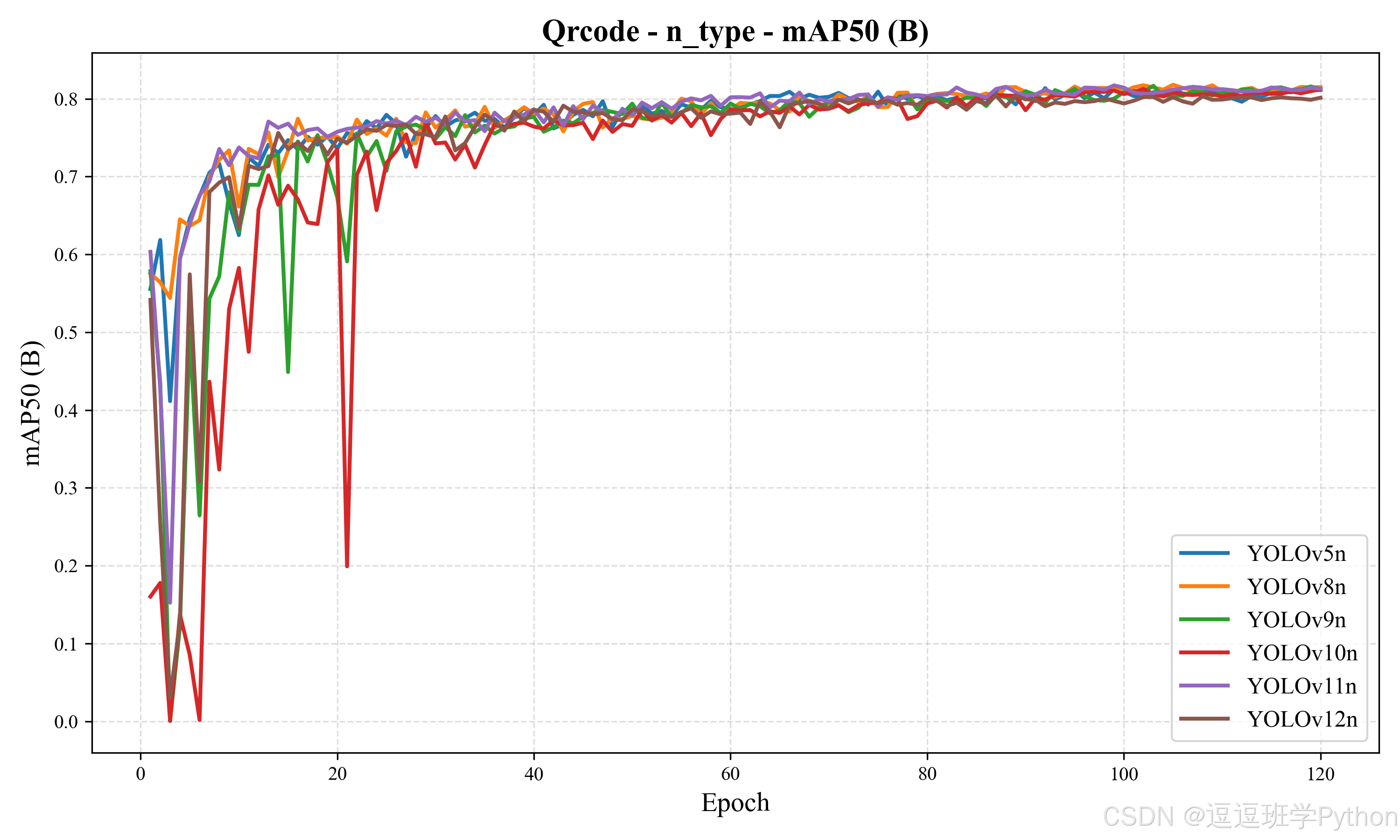

训练曲线（loss 与 mAP）表明模型总体稳态收敛：各模型在 10–20 epoch 完成大幅提升，随后缓慢逼近平台；个别模型（如 YOLOv10n）早期震荡较大，结合 EMA 与余弦退火后趋稳。结合“平均 PR 曲线”可见各模型在 高召回端（R>0.85） 迅速折线下落，建议在数据侧补充远距/低分辨率 QR与强反光样本，并在训练阶段引入对比度增强与轻透视增广；系统侧可启用ROI 透视矫正 + 二次解码，对条码倾斜与畸变更敏感的样本能显著提升最终可读率。

集成建议：若以网页端实时演示为核心，推荐默认 YOLOv8n（速度与精度最均衡），并提供 YOLOv6n（追求极致时延）与 YOLOv9t（追求更高 mAP50-95）的可选开关；若用于离线批量溯源，可启用 YOLOv7/YOLOv7-E6 级别模型获取更高上限。所有模型在平台内均支持一键切换与CSV/带框素材导出，并将阈值与版本号入库以保障审计与可追踪性。

---

6. 系统设计与实现

6.1 系统设计思路

本系统采用分层架构：表现与交互层（浏览器端）—业务与会话管理层—推理与任务调度层—数据持久化层。浏览器端通过 Flask-SocketIO 建立长连接，统一承载图片上传、视频逐帧推送与浏览器摄像头流；服务端首先完成尺寸与色彩归一化、透视校正候选计算等预处理，随后由推理调度器将任务分配至 PyTorch/ONNX/TensorRT 后端执行 YOLO 模型，并在后处理阶段完成阈值筛选、（可选的）Soft-NMS、类别筛选与 ROI 裁剪；若启用解码，则将 ROI 交给 ZXing/pyzbar 等解码器并回写文本与置信度。所有结果由统计汇聚器实时生成 FPS、延迟、PR/F1 即时指标，再与带框叠加图组成同步双帧返回前端，完成“原图/检测图”并行展示。

为保障实时性与一致性，系统采用双通道推送：图像帧与结构化元数据分别在独立命名空间传输，并通过帧序号与会话 Token 对齐；视频检测提供进度条、暂停/继续/停止与关键帧抽取，并内置背压控制（队列深度与丢帧策略）以避免高并发阻塞；浏览器摄像头检测支持环形缓冲与MP4 缓存导出。参数面板的 Conf/IoU/类别筛选在会话域内强一致生效，任何变更都会触发后端热更新并回灌到所有订阅端，确保集体演示与复现实验的一致口径。

模型与任务管理采用权重注册表 + 类别元数据缓存：上传权重即刻注册为可选模型，推理调度器在下一批任务切换至新模型并广播最新类别清单与调参边界；同时维护任务生命周期（创建、运行、完成、取消）与视频/摄像头多源并发，在 GPU/CPU 混合场景下依据算子支持与显存水位进行动态编排。持久化层使用 SQLite 存储账号与会话、检测结果与解码文本、导出记录与版本信息，并通过最小权限与口令哈希保障安全；导出中心支持CSV、带框图片/视频、一键打包，并记录模型版本、阈值与时间戳以实现可追溯与审计。

---

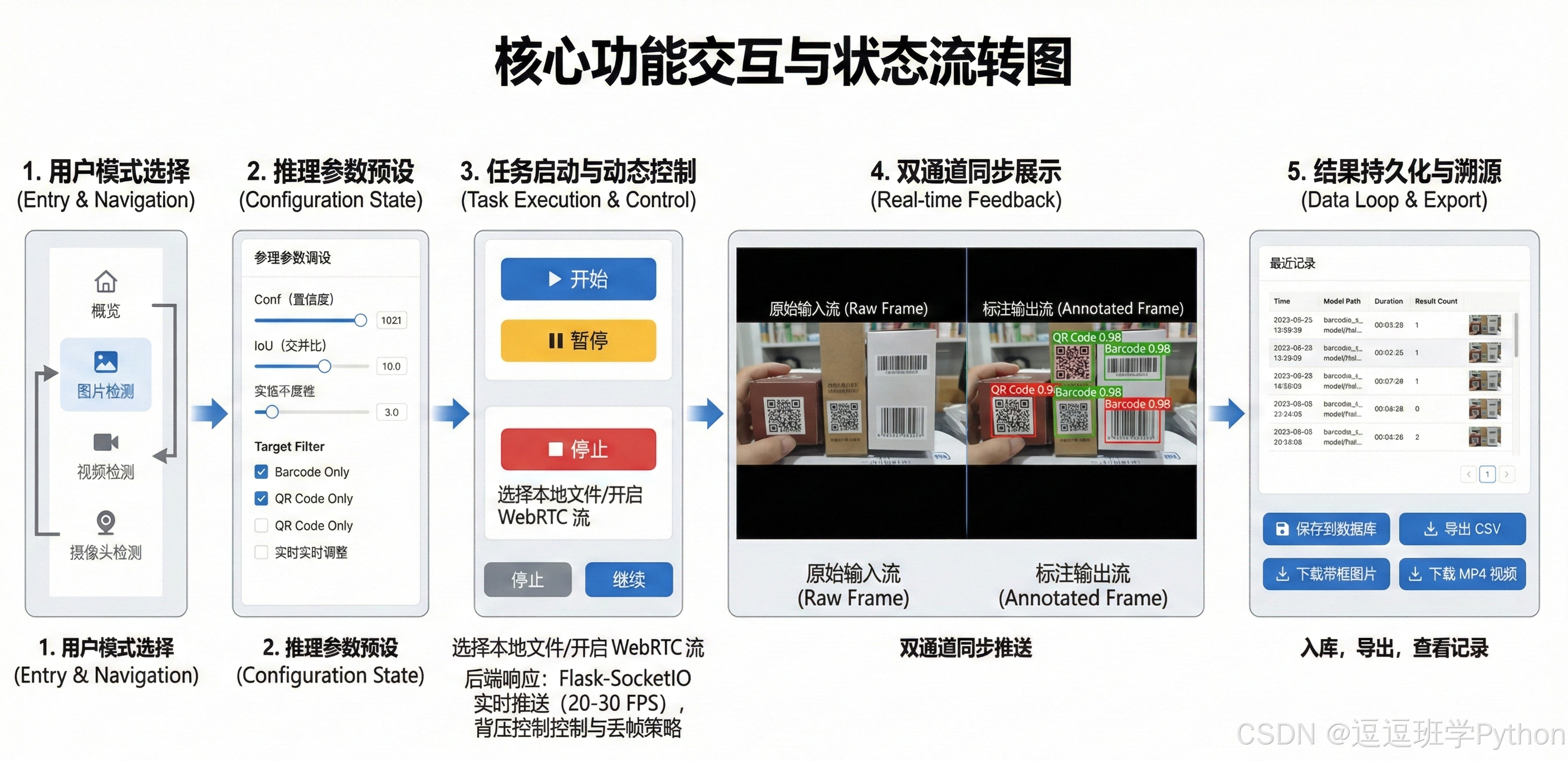

图6-1 系统流程图
图注：从用户多源输入开始，经预处理、YOLO 推理与后处理/解码，结果通过双通道推送回前端并在数据层入库，构成“检测—可视—导出—追溯”的闭环。

---

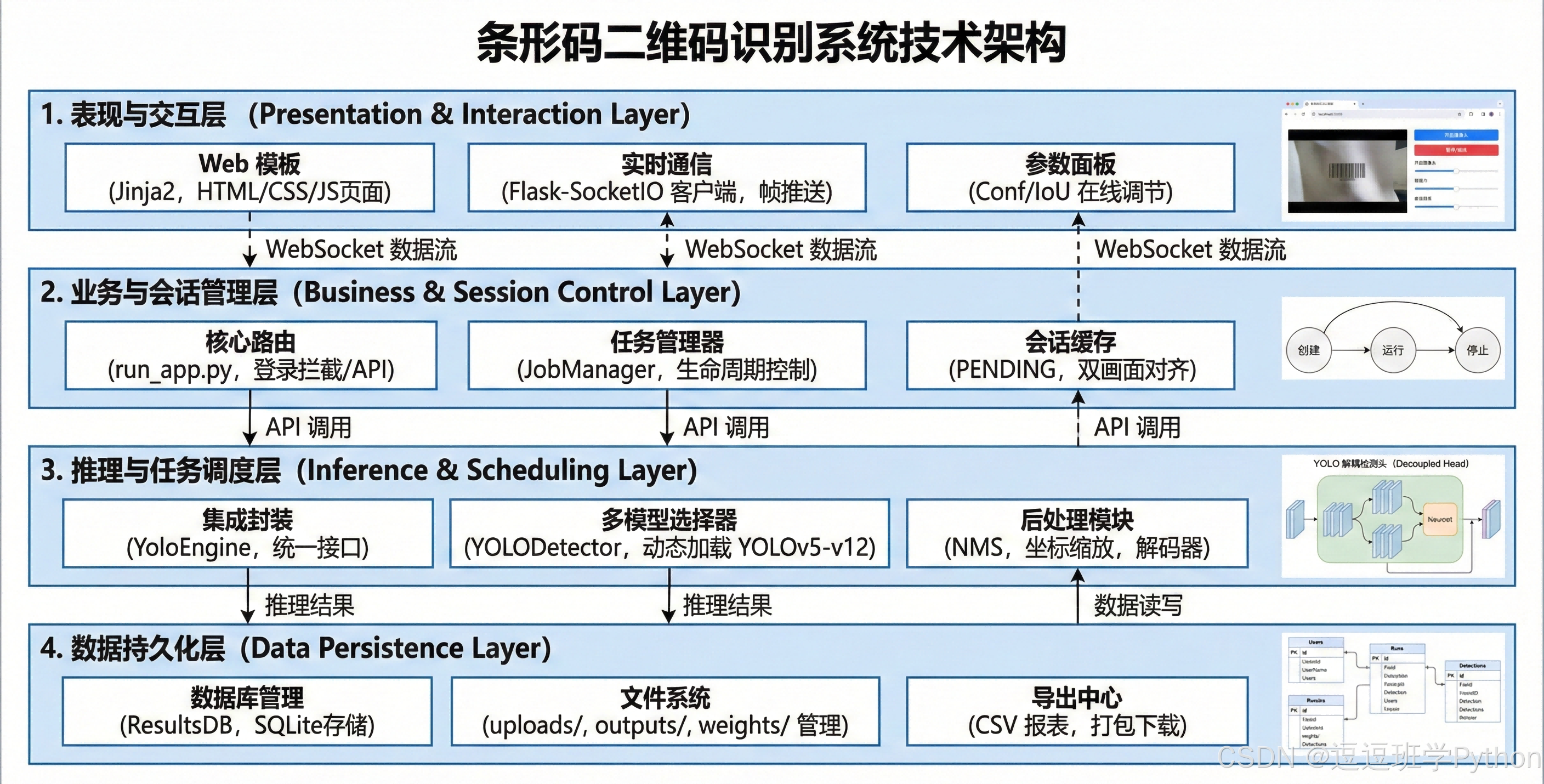

图6-2 系统设计框图
图注：展示四层结构与模块边界：浏览器端交互、会话与业务控制、推理与任务调度（含视频/摄像头同步双帧）、数据层（结果/导出/权限），以及模型权重管理与监控接口的连接关系。

---

6.2 登录与账户管理

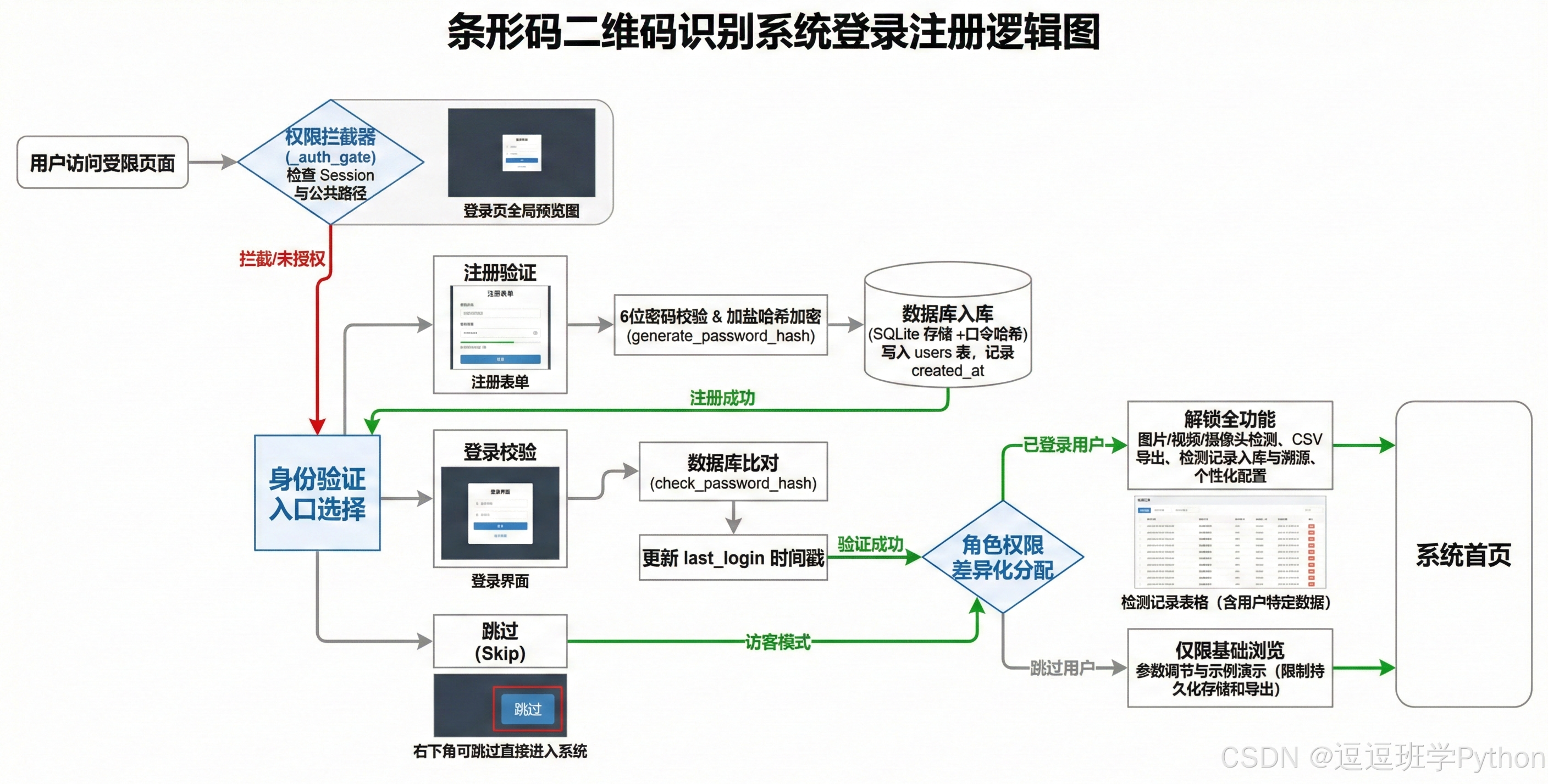

登录流程以安全与最小打扰为原则：用户进入登录页后可选择登录、注册或一次性跳过；若注册，则写入加盐哈希口令与默认角色并回到登录；登录成功后签发会话 Token，加载个性化配置（页面品牌、默认阈值、模型偏好）与历史检测记录，进入主界面；在会话期间允许修改资料（头像/密码）并立即更新缓存；用户可随时注销或切换账号，注销将释放订阅与推理资源并清空浏览器端临时缓存，以保证结果、设置与权限在主检测流程中的一致性与可追溯性。

---

代码下载链接

        如果您希望获取博客中提及的完整资源包，包含测试图片、视频、Python文件(*.py)、网页配置文件、训练数据集、代码及界面设计等，可访问博主在面包多平台的上传内容。相关的博客和视频资料提供了所有必要文件的下载链接，以便一键运行。完整资源的预览如下图所示：

        资源包中涵盖了你需要的训练测试数据集、训练测试代码、UI界面代码等完整资源，完整项目文件的下载链接可在Gitee项目中找到➷➷➷

完整项目下载、论文word范文下载与安装文档：https://deeppython.feishu.cn/wiki/X4X3w3RGuie1i1kPnmgckpranje

讲解视频地址：https://www.bilibili.com/video/BV1pKD9B1EuS/

完整安装运行教程：

        这个项目的运行需要用到Anaconda和Pycharm两个软件，下载到资源代码后，您可以按照以下链接提供的详细安装教程操作即可运行成功，如仍有运行问题可私信博主解决：

1. Pycharm和Anaconda的安装教程：https://deepcode.blog.csdn.net/article/details/136639378；

        软件安装好后需要为本项目新建Python环境、安装依赖库，并在Pycharm中设置环境，这几步采用下面的教程可选在线安装（pip install直接在线下载包）：

2. Python环境配置教程：https://deepcode.blog.csdn.net/article/details/136639396；

---

7. 结论与未来工作

本文围绕条形码/二维码的在线检测与解码，构建了基于 Flask + Flask-SocketIO 的实时 Web 平台，后端统一接入 YOLOv5–YOLOv12 八类模型与可插拔解码器，前端实现原图/检测图同步双帧、进度与参数在线调节、结果一键导出与 SQLite 入库；在包含 2497 张多域样本的数据集上，我们给出了系统化对比与可复现实验，n 系列中以 YOLOv8n 在速度（E2E≈10.17 ms，约 98 FPS）与精度（F1≈0.845，mAP@0.5≈0.817）最为均衡，YOLOv6n 具备最低纯推理时延、YOLOv9t 在 mAP@0.5:0.95 指标更优；s 系列中 YOLOv7 精度最高但时延较大，更适合离线批量质检。结合混淆矩阵与 PR/F1 分析，我们将网页端默认阈值设定为 conf≈0.52，IoU≈0.55，并建议在密集/相邻场景启用 Soft-NMS 或采用 NMS-free 路径，以降低漏检与误抑制。总体而言，本文平台在工业条码与二维码识读中达成高召回、低时延、可追溯与可视化友好的目标，同时具备良好的可迁移性：其数据与推理管线可直接复用于机械器件铭牌/序列号、电子元件外观字符以及其他高对比纹理目标的在线检测与质检。

未来工作将从三条主线推进：模型侧，继续探索更轻量的骨干与高效注意力、蒸馏与结构化剪枝、PTQ/QAT 量化、自动多尺度训练与混合专家（MoE）路由，并尝试将检测与透视校正/角点回归/解码联合建模，实现端到端的可读率最优化；系统侧，引入 Docker 容器化与一键部署脚本，配合分布式任务队列（如 Celery/RQ/Kafka）与多实例调度以支撑高并发；在浏览器端尝试 WebRTC 实时推流与 WebGPU/WebAssembly 加速，完善 RBAC 角色权限与审计日志、国际化（i18n）与多租户隔离，并接入统一的监控告警与性能画像；数据侧，构建主动学习与持续标注闭环，通过在线难例挖掘、数据治理与漂移监测保持数据集新鲜度，记录每次导出/发布的模型与阈值版本以强化合规与追溯。随着这些改进落地，平台将进一步面向边缘端与浏览器端的低成本规模化部署，在更复杂的产线与场景中提供稳定、可信且易运维的条码/二维码实时检测解决方案。

---
