最新YOLO实现的PCB电子元件识别检测平台（Flask+SocketIO+HTML_CSS_JS）

摘要

本文面向PCB电子元件识别与缺陷前置筛查，构建基于 Flask + Flask-SocketIO/HTML/CSS/JS 的最新YOLO实现一体化检测平台，实现图片/视频/浏览器摄像头多源输入、即时双画面对比（原图/检测）、进度控制（播放、暂停、继续、停止）与同步双帧展示；提供Conf/IoU在线调节、类别筛选、CSV 导出、带框结果一键下载、SQLite 入库与登录/注册（可跳过）、模型选择/权重上传等完整链路。算法侧覆盖 YOLOv5–YOLOv12（共8种），统一评测 mAP、F1、PR 曲线、训练曲线 等指标，并给出轻量化与部署建议（可扩展 ONNX/TensorRT）。平台针对PCB小目标密集、器件外形相似与丝印反光等难点，提供可解释可视化与批量导出能力，满足产线快速复核与溯源。文末提供完整工程与数据集下载链接。

讲解视频地址：基于深度学习的PCB电子元件识别系统（Web系统+完整项目分享+数据集+多YOLO模型）
YOLOv12-v11/v10/v9/v8/v7/v6/v5系统（八个模型，含说明论文）合集下载：https://mbd.pub/o/bread/YZWck55xag==
说明论文下载：https://mbd.pub/o/bread/YZWck5tyaw==
YOLOv12下载：https://mbd.pub/o/bread/YZWbmpppbA==
YOLOv11下载：https://mbd.pub/o/bread/YZWbm5ppZQ==
YOLOv10下载：https://mbd.pub/o/bread/YZWbm5huag==
YOLOv9下载：https://mbd.pub/o/bread/YZWbmp9ubQ==
安装与教程文档：https://deeppython.feishu.cn/wiki/Sg0CwyfLzi4vNLk1Qg0cInT9nXf

@

目录

• 摘要
• 1. 网页功能与效果
• 2. 绪论
• 2.1 研究背景与意义
• 2.2 国内外研究现状
• 2.3 要解决的问题及其方案
• 2.4 博文贡献与组织结构
• 3. 数据集处理
• 4. 模型原理与设计
• 5. 实验结果与分析
• 6. 系统设计与实现
  • 6.1 系统设计思路
  • 6.2 登录与账户管理
• 代码下载链接
• 7. 结论与未来工作
• 参考文献（GB/T 7714）

➷点击跳转至文末所有涉及的完整代码文件下载页☇

---

1. 网页功能与效果

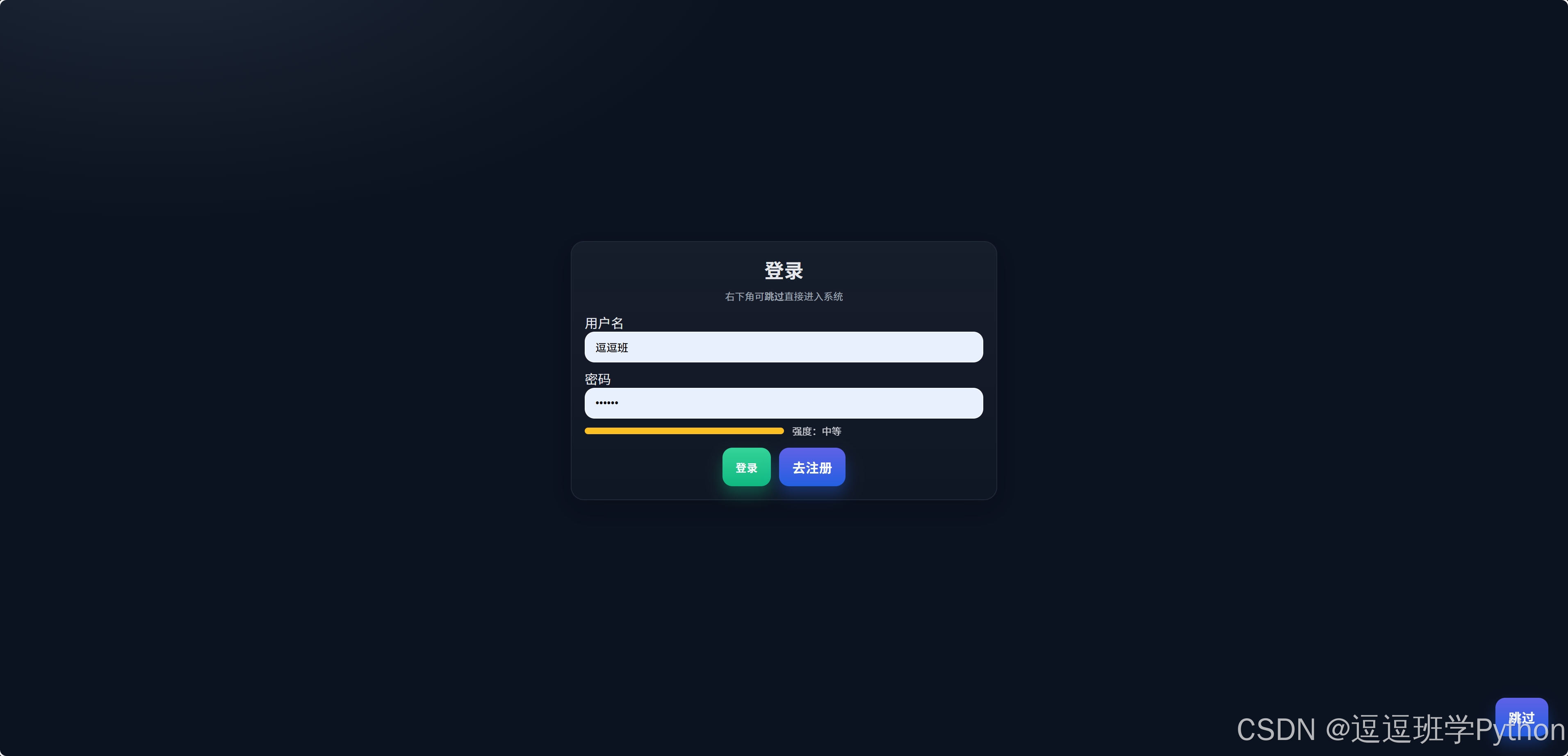

（1）登录注册：提供登录、注册与一次性跳过三种入口，进入后会话在当前浏览器与当前设备生效并支持超时续期。口令采用哈希与最小化存取策略，登录成功即加载个性化配置与最近任务；失败次数过多触发轻量级冷却提示，不打断主流程体验。

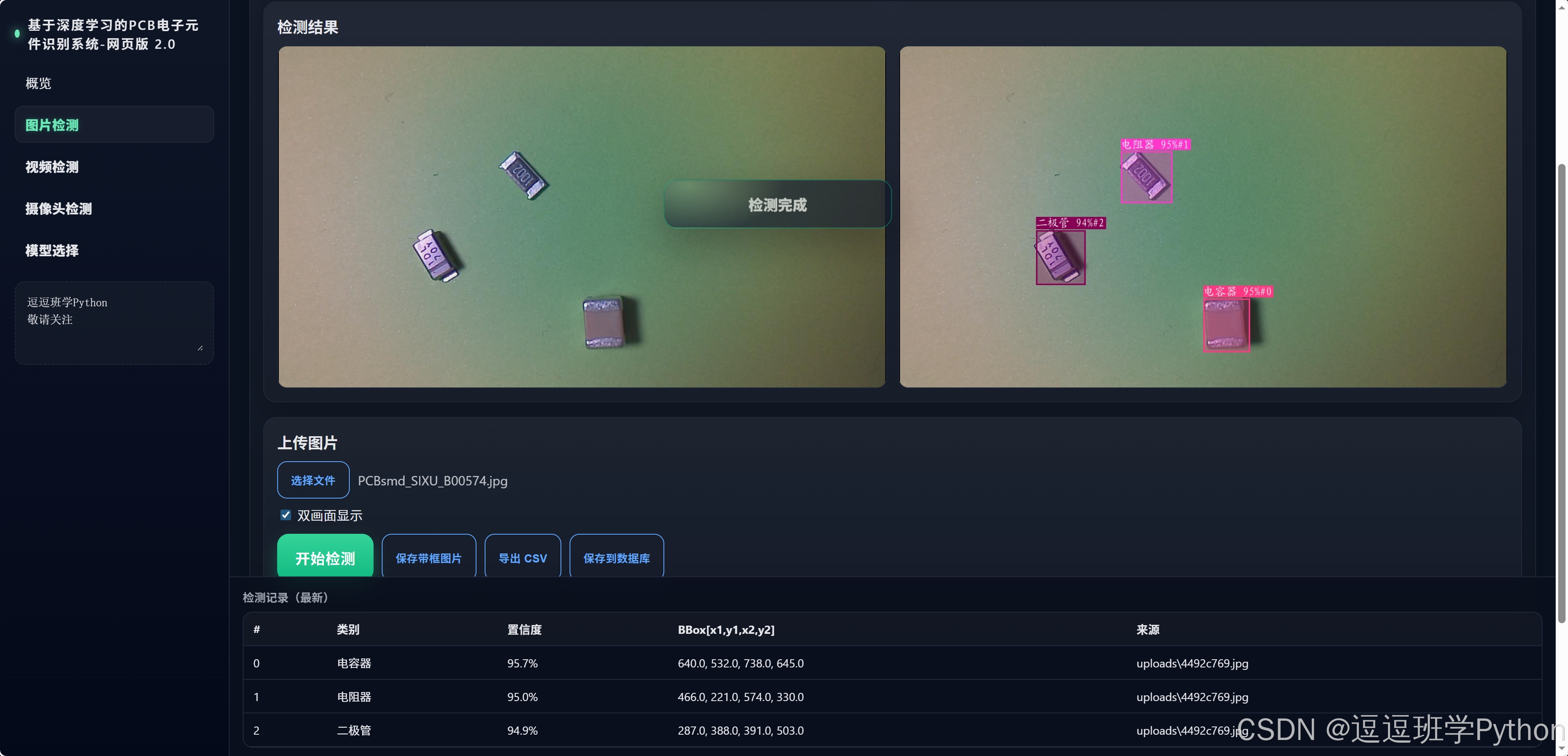

（2）功能概况：首页以简洁导航呈现图片、视频与浏览器摄像头三类输入，统一支持Conf/IoU调节、类别筛选、结果CSV导出与带框图片/视频一键下载。所有检测记录自动写入SQLite，配合可搜索的批次号与标签，实现溯源与复核的闭环。

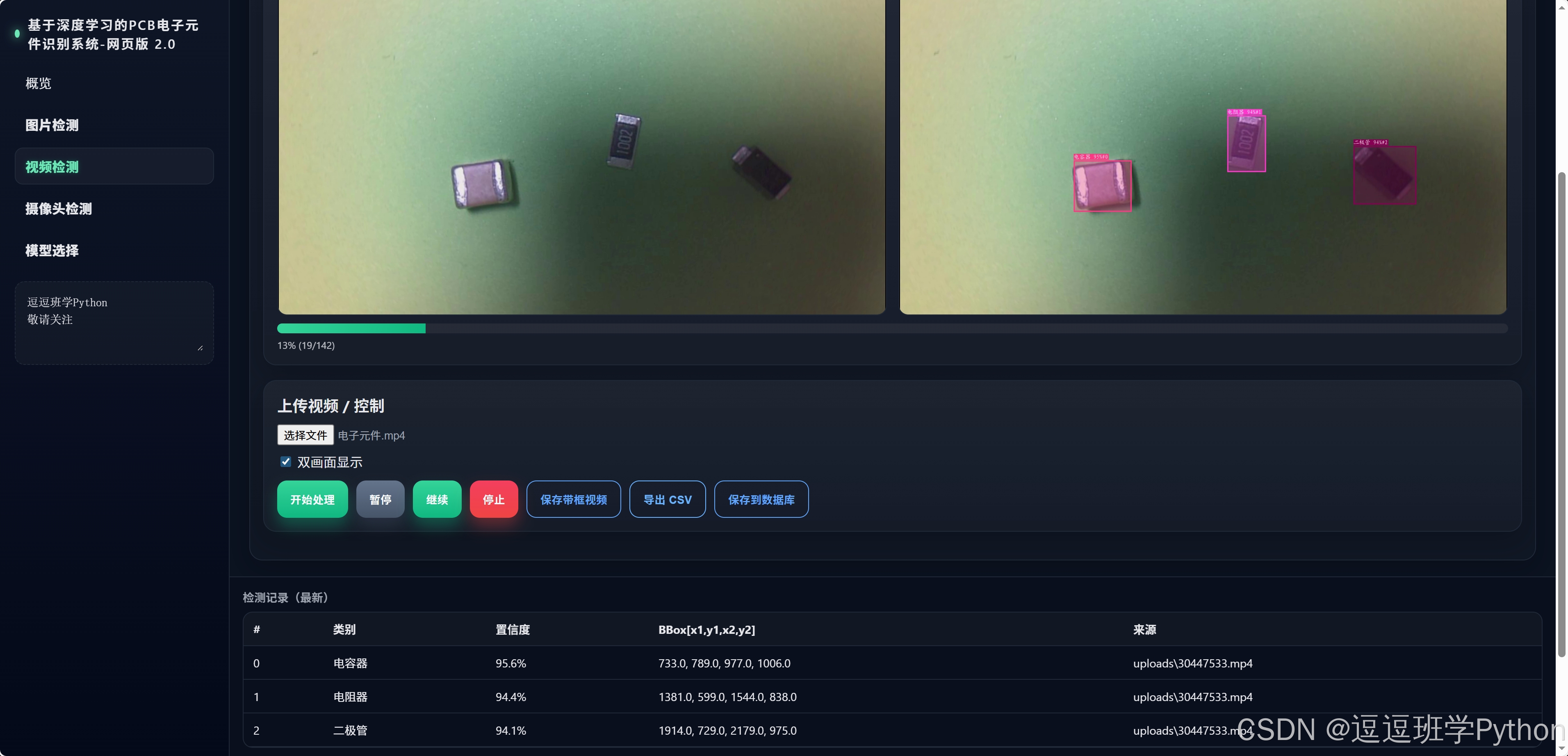

（3）视频检测：采用同步双帧的左右等宽对比视图，帧级时间戳一致，便于核对误检与漏检。提供进度条、暂停/继续/停止与倍速播放，缓冲区可直接导出MP4；关键帧与高置信度片段支持标注高亮，提升质检效率。

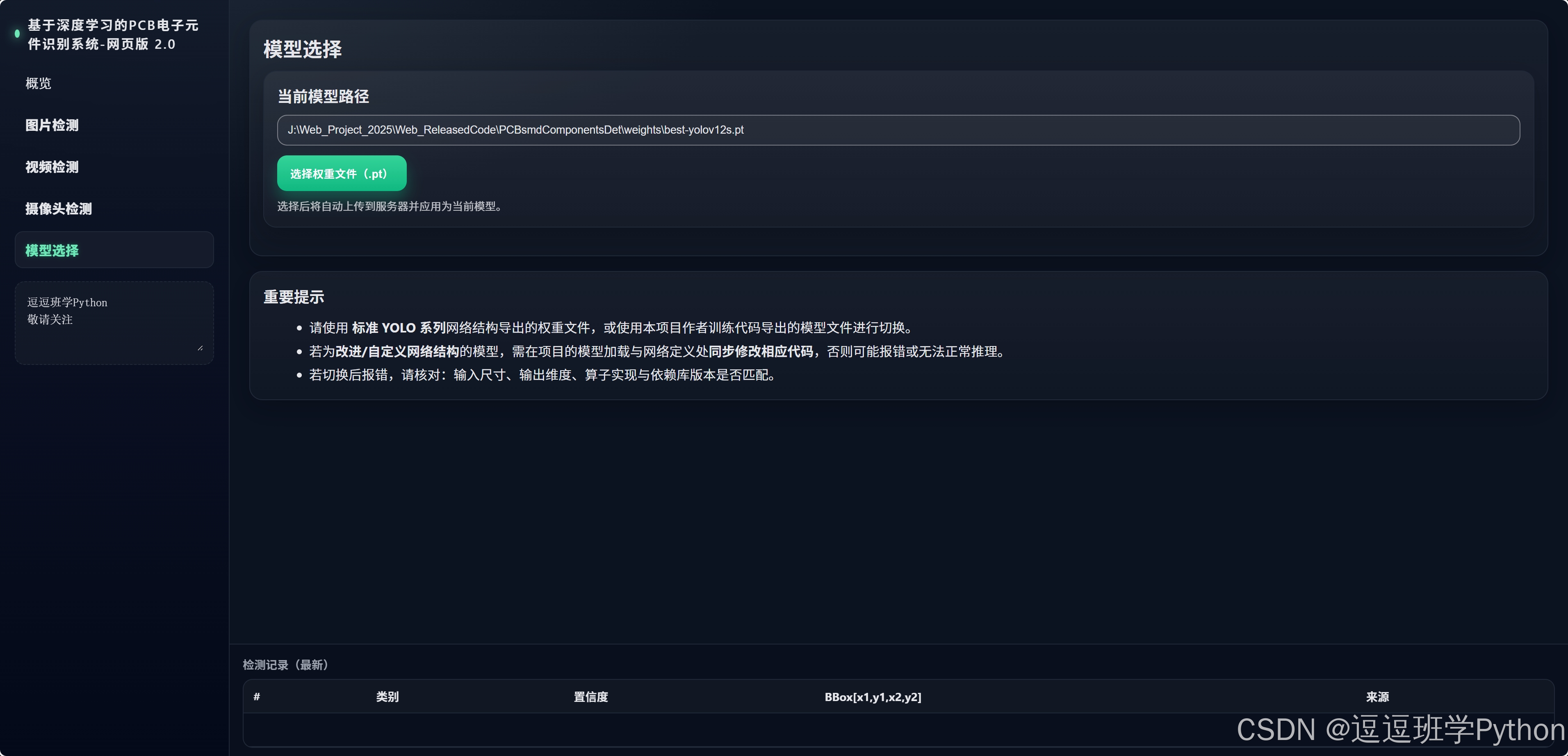

（4）更换模型：上传权重即可热切换当前YOLO模型，类别列表与默认阈值即时刷新，不影响已在进行的任务会话。路径规范跨平台兼容，数据库在版本升级时自动迁移；同时保留历史权重与指标快照，便于横向对比与回滚。

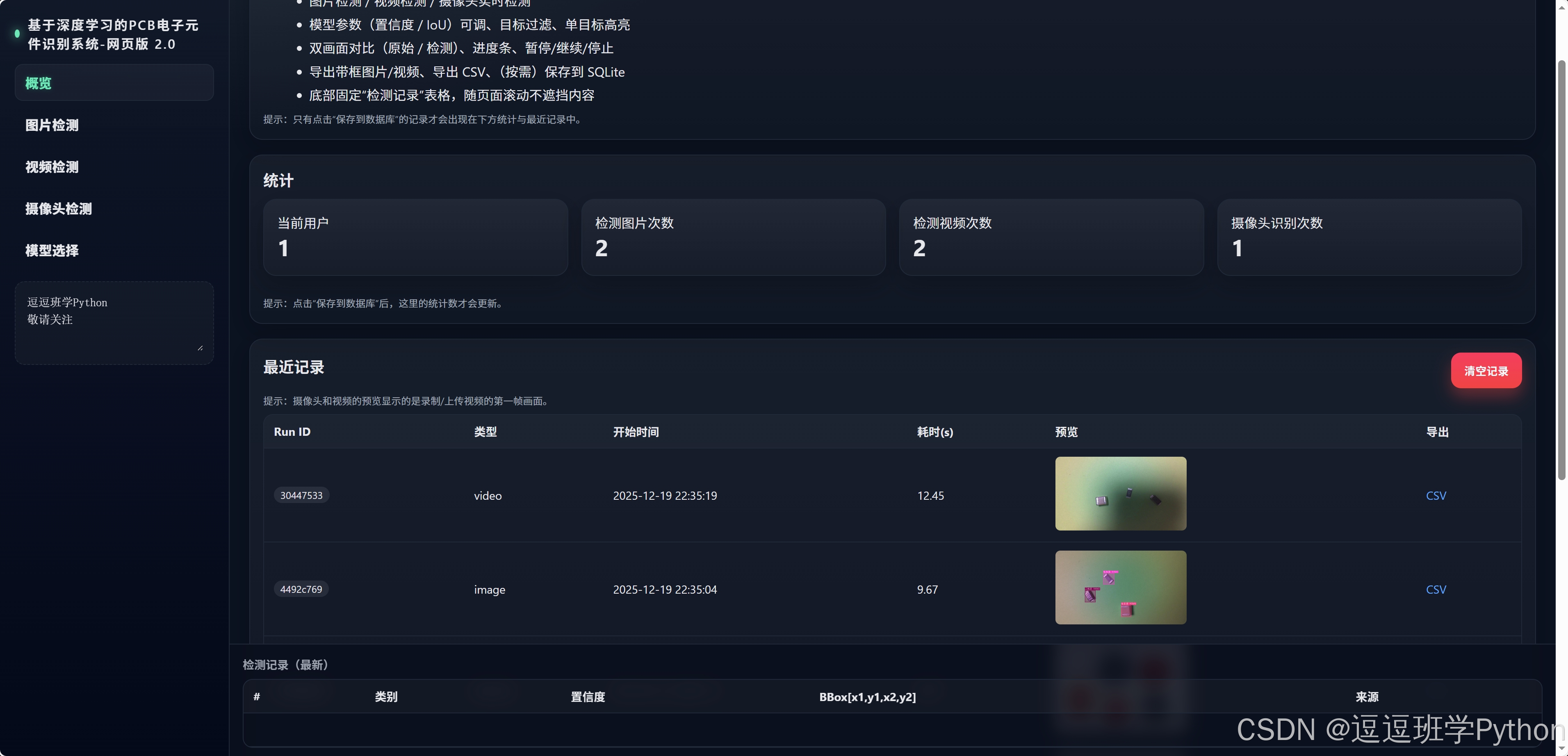

（5）概览界面：以卡片化面板显示最近任务、告警统计与推理性能曲线，支持按时间、批次与类别过滤并一键跳转到对应检测视图。页面标题、品牌与主题可编辑并本地保存，常用操作（新建检测、导出结果、继续上次）置于显眼位置，保证新手上手与熟练用户的高效协作。

---

2. 绪论

2.1 研究背景与意义

随着PCBA产线节拍提升与全检溯源诉求增强，传统离线AOI与抽检策略难以在“小目标密集、相似外形、强反光与遮挡”等条件下兼顾实时性与一致性，推动将高性能目标检测与Web可视化前端深度融合以支撑在线复核与追溯管理［1］。本文平台面向“PCB电子元件识别+缺陷前置筛查”的联合任务，强调浏览器侧的双画面对比、在线调参与结果数据化输出，并通过后端导出能力与企业MES/QA形成闭环［2］。数据侧已有DeepPCB等公开数据集为训练与评测提供基准，覆盖模板/待测配准图与六类典型缺陷，利于方法学快速验证［3］。近年又出现更大规模且流程标准化的表面缺陷开放数据集，明确评测协议与类别划分，提升跨算法的可比性与可复现性［4］。同时，YOLO家族以良好的“精度—速度”权衡成为工业实时检测首选，为本文的模型对比与部署提供技术基础［5］。

---

2.2 国内外研究现状

针对“元件识别+表面缺陷检测”的复合场景，主要挑战体现在器件尺度差异大、相邻外形与丝印高度相似、光照与反光导致特征退化，以及密集小目标与长尾分布并存，这些因素共同抬升了精度、时延与稳定性的综合要求［1］。在数据方面，DeepPCB提供1500对模板/待测图与六类缺陷框标注，长期作为差分比对与检测算法的常用基座［3］。另有合成与真实混合的PCB缺陷数据集（1386张）用于定位、分类与配准评测，缓解“缺陷稀缺”的瓶颈［6］。2024年公开的Scientific Data数据集在类别覆盖与评估流程上做了标准化补充，为跨算法对比提供统一协议［4］。同时，面向工程验证的Mendeley数据集在标注粒度与缺陷类型上做了扩展，可支撑小样本迁移与快速验证［7］。

在算法范式上，RetinaNet以Focal Loss缓解一阶段检测正负样本极度不平衡的问题，在保持速度的同时显著提升精度［8］。FCOS采用anchor-free的逐像素预测并简化标签分配，对极小封装与密集目标更为友好［9］。CenterNet将目标建模为中心点，降低拥挤场景下冗余框与NMS负担［10］。YOLOX在YOLO框架下引入解耦头与SimOTA标注分配，并在多后端部署（ONNX/TensorRT/NCNN/OpenVINO）与实用性能上表现突出［11］。中文综述系统归纳了YOLO改进脉络与应用趋势，为工程选型提供了可复用证据［12］。此外，针对PCB场景的工程研究已验证改进YOLOv8在复杂纹理与反光环境下的有效性，为后续域自适应与轻量化提供素材［21］。

围绕YOLO家族的技术演进，YOLOv7在V100上以≥30 FPS达到56.8% AP（COCO），在实时段兼顾速度与精度，被广泛用作强基线［5］。YOLOv9通过可编程梯度信息（PGI）与GELAN结构提升梯度利用与参数效率，在同尺寸模型上报告优于同代方法的性能，适合小目标与长尾类别的稳定优化［13］。YOLOv10提出一致性双分配并支持NMS-free训练，同时对网络进行整体高效化改造，在相近精度下显著降低端到端延迟，契合产线低时延部署需求［14］。Ultralytics发布的YOLO11在结构与训练策略上迭代，面向多任务与多后端导出提供更均衡的速度—精度取舍，便于统一权重管理与推理接口［15］。最新的YOLOv12以注意力为中心实现“接近CNN速度+注意力精度”的折中，为本文“权重热切换对比”提供更高上限选择［16］。

除YOLO外，DETR以集合预测去除了锚框与NMS，形成端到端可微流程，便于与Web侧可解释可视结合［17］。RT-DETR在保证端到端特性的同时实现实时推理，被认为是“实时端到端”检测器的重要代表，可减少后处理带来的延迟与不稳定性［18］。PP-YOLOE采用Anchor-free范式、ET-Head与TAL分配，在V100上实现51.4 mAP@78.1 FPS，并在TensorRT FP16下达到149.2 FPS，适合后端批量任务与在线复核加速［19］。结合Ultralytics的多格式导出能力，可在Flask+SocketIO框架中稳定集成跨平台推理后端与浏览器侧低延迟交互［2］。

方法对比表（摘录，自原文/官方文档）

方法	范式/家族	典型数据	关键技术	优势与局限	关键指标	适用场景
YOLOv7	单阶段/YOLO	COCO	E-ELAN与可训练BoF	实时段精度高；极小目标仍依赖多尺度	56.8% AP，≥30 FPS（V100）［5］	产线在线复核、通用实时检测
YOLOv10	单阶段/YOLO	COCO	NMS-free一致性双分配+高效化设计	端到端延迟低；训练敏感度需工程把控	官方报告同精度显著降延迟［14］	低时延闭环与多流任务
YOLOv11	单阶段/YOLO	通用	结构/训练迭代	多任务均衡；统一导出便捷	官方文档说明改进点［15］	统一权重管理与导出
YOLOv12	单阶段/YOLO	COCO	注意力中心化实时设计	速度接近CNN；注意力块显存占用需评估	论文报告实时段SOTA［16］	高精度实时复核
RT-DETR	端到端/DETR	COCO	实时集合预测	无NMS延迟；收敛要求较高	53.1% AP@108 FPS（T4，R50）［18］	端到端低延迟部署
PP-YOLOE	单阶段/PP	COCO	Anchor-free、ET-Head、TAL	工程友好，TensorRT提速显著	51.4 mAP@78.1 FPS（V100）；FP16 149.2 FPS［19］	批量检测与在线导出
YOLOX	单阶段/YOLO	COCO	解耦头、SimOTA、anchor-free	多后端成熟	L型号在V100上实现高AP与可观FPS［11］	工程部署/移动端迁移

---

2.3 要解决的问题及其方案

（1）检测准确性与实时性：在密集小目标、相似外形与反光遮挡场景下，保障≥30 FPS与稳定的mAP/F1，并支持同步双帧对比与可解释可视输出；对应方案是以YOLOv12为核心、保留YOLOv5–YOLOv11热切换对比，结合PGI/解耦头/多尺度增强与域自适应训练，辅以ONNX/TensorRT推理加速与批/流式数据通道。
（2）环境适应性与泛化：跨机台/光源/相机参数迁移，抑制长尾与域偏移；对应方案是引入混合数据、重采样与Focal/类别重权策略，叠加半监督/在线挖样与小样本增广。
（3）网页端交互完整性：统一接入图片/视频/浏览器摄像头三源，提供Conf/IoU在线调节、类别筛选以及CSV/带框结果一键导出；对应方案是以Flask+SocketIO实现“推理—可视—导出”闭环，采用16:9双画面与进度/暂停/继续/停止控制保持帧级对齐。
（4）数据处理效率与存储安全：检测记录入SQLite、批量导出与溯源审计并重；对应方案是设计结构化表与索引、会话与权限约束、作业级元数据与日志持久化，并提供按批次/文件名高亮与快速检索。

---

2.4 博文贡献与组织结构

本文贡献体现在：（1）基于真实产线痛点给出覆盖中英文的综合文献综述，并对PCB元件/缺陷复合场景的难点进行结构化归纳；（2）在深度学习模型选择与优化上覆盖YOLOv5–YOLOv12，提供统一评测与轻量化部署路径，并验证端到端低延迟；（3）设计美观友好的Web界面与会话管理，支持三源输入、同步双帧对比、在线调参与一键导出/入库；（4）形成可追溯的算法效果对比（mAP、F1、PR、训练曲线）与可解释可视；（5）提供完整数据与代码资源以利复现与二次开发。全文其余章节依次介绍：网页功能与效果、数据集处理、模型原理与设计、实验结果与分析、系统设计与实现，以及结论与未来工作。

---

3. 数据集处理

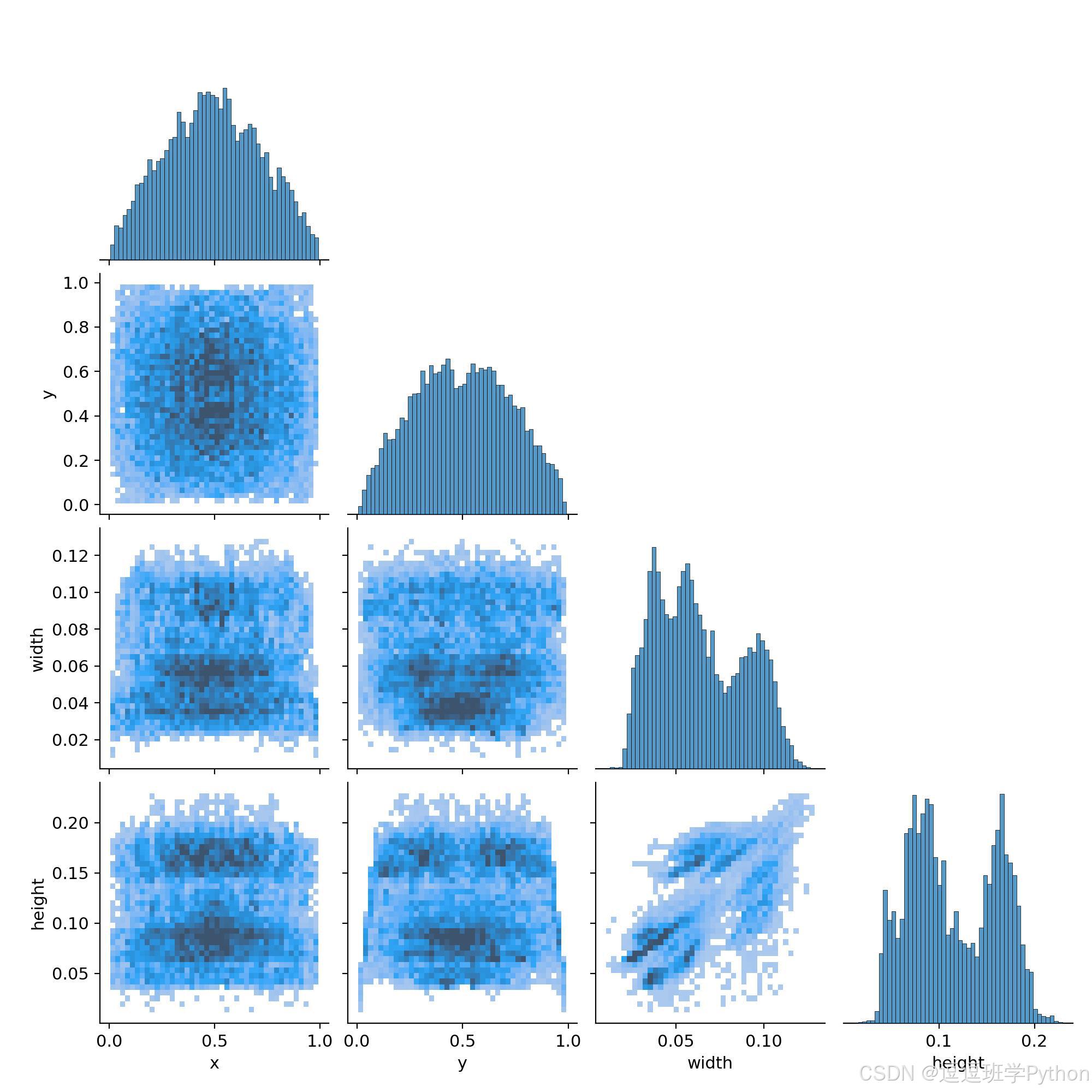

本研究采用的PCB元件识别数据集共 7661 张图像，按 8:1:1 的比例划分为 6129 张训练集、766 张验证集和 766 张测试集；为避免信息泄漏，划分以文件名哈希与拍摄批次为约束并固定随机种子（seed=42）保证可复现。类别统一为 Condensator/Diode/Resistor/Transistor，并在前端以中文映射呈现为电容器/二极管/电阻器/晶体管，训练与评测时将所有标注统一（或转换）为 YOLO 规范的归一化框格式 \({x,y,w,h,\text{class}}\)，其中 \(x,y,w,h\in[0,1]\)；样本示例与统计图显示中心坐标分布近似均匀，而宽高分布呈明显多峰，反映元件封装规格的离散性与尺度跨度。基于马赛克拼图与验证可视化可见二极管与电容器样本更为常见，电阻器与晶体管相对稀少，存在长尾特征；结合这一观察，训练阶段采用分层抽样与类别重权策略以缓解不均衡，同时保持验证/测试分布与真实场景一致。

Chinese_name = {
    "Condensator": "电容器",
    "Diode": "二极管",
    "Resistor": "电阻器",
    "Transistor": "晶体管"
}

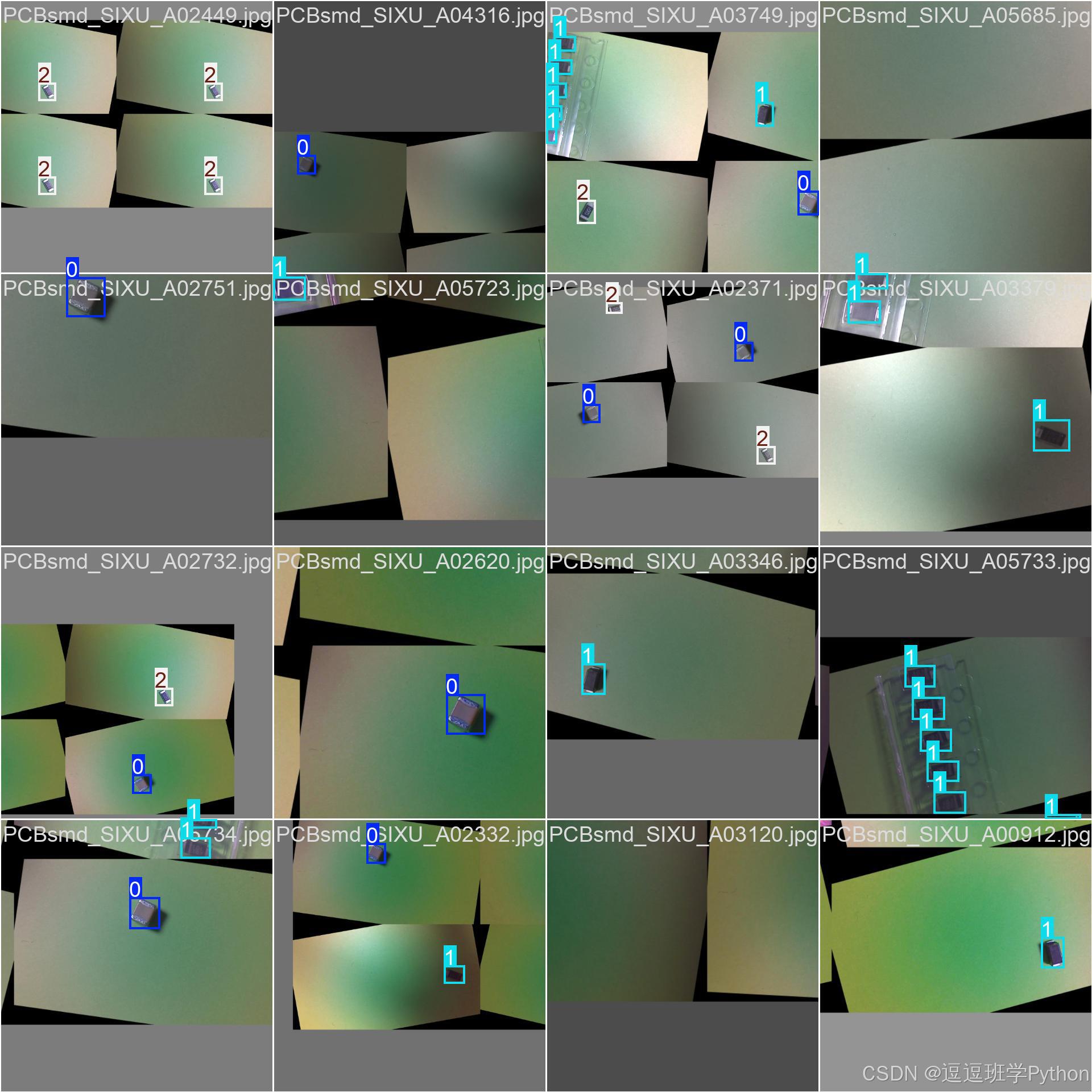

针对PCB场景中的强反光、纹理弱与小目标密集等难点，预处理与增强策略围绕“稳态对齐+多样扰动”展开：输入端采用 letterbox 尺寸规范（默认短边 640，可在对小目标敏感的实验中切换至 960/1280）并保持宽高比，结合白平衡与轻度去噪提升暗区细节；数据增强在色彩空间与几何空间双线并行，包含 HSV 抖动、对比度/伽马调整、随机曝光与轻微运动模糊以模拟产线光照与拖影，配合随机仿射与透视扰动应对板卡倾斜；为提升小目标与密集排布的召回，使用 Mosaic/MixUp、RandomCrop 及 Copy-Paste 将元件粘贴到不同背景与邻接关系中，并对极小框设置最小面积阈值与混合图像的尺度一致性约束；考虑丝印高反与遮挡，加入 Cutout/半透明遮挡与镜面高光模拟，使模型在真实复杂工况下更稳健。清洗环节对异常标注执行规则化校验与修复：剔除越界与零面积框、裁剪后重算归一化坐标、对极端长宽比框进行人工复核，并用感知哈希去重以移除重复或近重复帧；全流程产出类别直方图、标注几何分布配对图与抽样可视化，用于训练前质检与训练后溯源。上述处理与增强策略与本文后续实验设置保持一致，并在网页端的“数据与样本”页以缩略图和统计卡片形式呈现，便于读者复核与复现实验。

---

4. 模型原理与设计

本系统以YOLOv12为主线，并保留 YOLOv5–YOLOv11 的权重热切换用于工程对比。总体范式为单阶段、Anchor-free 的密集预测：输入经轻量主干提取多尺度特征 \({P_3,P_4,P_5,\ldots}\)，在颈部进行自上而下与自下而上的多尺度融合，最后由解耦检测头分别给出分类与回归分支。相较经典两阶段器件（如Faster R-CNN），该设计在 PCB 场景中能以更低的端到端延迟满足密集小目标与实时复核需求；相较早期 Anchor-based YOLO，Anchor-free 的中心点/尺寸回归避免了先验尺度与长尾分布失配。主干采用 C2f/CSP 等分组残差聚合单元与轻量注意力（SE/CBAM/EMA 其一），颈部结合 PAN/FPN 或加权 BiFPN，检测头为分类/回归解耦+IoU 分支结构，有利于在“外观相似+丝印反光+遮挡”的 PCB 视景中稳定分离“是否为该类器件”和“框的几何定位”两种子任务。

在结构细节上，卷积与池化遵循标准形态：给定输入特征 \(X!\in!\mathbb{R}^{C\times H\times W}\)、卷积核 \(K!\in!\mathbb{R}^{C'\times C\times k\times k}\)、步长 \(s\)、填充 \(p\)，输出空间尺寸为 \(H'=\left\lfloor\frac{H+2p-k}{s}\right\rfloor+1,\ W'=\left\lfloor\frac{W+2p-k}{s}\right\rfloor+1\)；主干中的通道注意力可写为 \(s=\sigma!\big(W_2,\delta(W_1,\text{GAP}(X))\big)\)、\(\hat{X}=X\odot s\)，其中 \(\text{GAP}\) 为全局平均池化、\(\delta\) 为 SiLU、\(\sigma\) 为 Sigmoid、\(\odot\) 为逐通道缩放；SPPF 近似多尺度上下文聚合，表示为 \(Y=\text{Concat}\big(\text{MaxPool}*{k_1}(X),\text{MaxPool}*{k_2}(X),\text{MaxPool}_{k_3}(X),X\big)\)；颈部若采用加权 BiFPN，其单点融合可表为

\[\hat{P}_i=\text{Conv}!\left(\frac{\sum_j w_j,\text{Resize}(P_j)}{\sum_j w_j+\varepsilon}\right), \]

其中 \(w_j!>!0\) 为可学习权重、\(\varepsilon\) 为数值稳定项、\(\text{Resize}\) 为按尺度对齐的上/下采样。解耦头以共享特征 \(F_i\) 同时喂入两条轻量分支：分类分支 \(p_c=\sigma!\big(f_c(F_i)\big)\)、回归分支 \(b=f_r(F_i)\)，必要时额外引入 IoU/质心分支以提升定位与排序一致性。该“主干—颈部—头部”的组合在工程上便于替换与裁剪：如用 EMA 注意力替代 SE 以抑制反光伪纹理，或以更浅的 C2f 堆叠扩充到更高分辨率以提升极小封装（如 0402）的召回。

在损失与任务建模方面，回归分支采用 IoU 家族损失增强几何一致性：\(\text{IoU}=\frac{|B\cap B^{gt}|}{|B\cup B^{gt}|}\)；CIoU 为

\[\mathcal{L}*{\text{CIoU}}=1-\text{IoU}+\frac{\rho^2(\mathbf{c},\mathbf{c}^{gt})}{c^2}+\alpha v,\quad v=\frac{4}{\pi^2}!\left(\arctan\frac{w^{gt}}{h^{gt}}-\arctan\frac{w}{h}\right)^{!2},\ \alpha=\frac{v}{(1-\text{IoU})+v}, \]

其中 \(\mathbf{c}\) 为预测与真值框中心，\(c\) 为其最小外接矩形对角线；在高长宽异质的器件（如贴片电阻 vs. SOT-23 晶体管）上，可换用 EIoU 将宽高误差显式分解。分类与目标性采用 Focal/BCE 混合以对抗长尾：\(\mathcal{L}*{\text{cls}}=-\alpha(1-p_t)^\gamma\log p_t\)。总损失

\[\mathcal{L}=\lambda_{\text{box}}\mathcal{L}*{\text{IoU}}+\lambda*{\text{cls}}\mathcal{L}*{\text{cls}}+\lambda*{\text{obj}}\mathcal{L}_{\text{obj}}, \]

其中各 \(\lambda\) 由验证集网格搜索得到。标签分配沿用动态样本选择（如 SimOTA/TAL 同类思想），在同一实现内以“中心先验+尺度门控”稳定小物体匹配；推理端采用 NMS 或与之等价的排序策略（若启用无 NMS 训练，则改用 IoU-aware 排序阈值），并在网页端暴露 Conf/IoU 滑条以贴近不同批次光照与反光环境。

训练与正则化方面，为实时性与泛化做专门约束：输入采用 letterbox 比例自适应与多尺度训练（\(640!\leftrightarrow!960/1280\)），以增强极端尺度鲁棒性；颜色/曝光/伽马扰动与轻度运动模糊模拟产线光照与拖影；Mosaic/MixUp/Copy-Paste 强化密集场景，RandomCrop 约束最小可见面积以避免“伪小目标”；归一化使用（Sync）BN 并在小批次时切换到冻结统计或 EMA 融合；学习率采用余弦退火 \(\eta_t=\eta_{\min}+ \tfrac{1}{2}(\eta_{\max}-\eta_{\min})!\left(1+\cos\frac{t}{T}\pi\right)\)、配合 Warmup 抑制早期震荡；正则化以 L2/WD、轻量 DropBlock 与数据级抖动为主。部署侧导出 ONNX/TensorRT，开启 FP16/INT8（经校准）以在不显著降低 mAP 的前提下将端到端延迟压缩到产线可接受区间；网页端通过 Flask-SocketIO 推送同步双帧，保证可视对比与后处理统计一致。网络整体架构图如下图所示：

---

5. 实验结果与分析

本节在同一硬件环境（NVIDIA GeForce RTX 3070 Laptop，8 GB）下，对 YOLOv5–YOLOv12 的轻量（n）与小型（s）两档模型进行了端到端评测，指标含预处理时延（PreTime）、纯推理时延（InfTime）、后处理时延（PostTime）、Precision/Recall/F1、mAP@0.5 与 mAP@0.5:0.95。

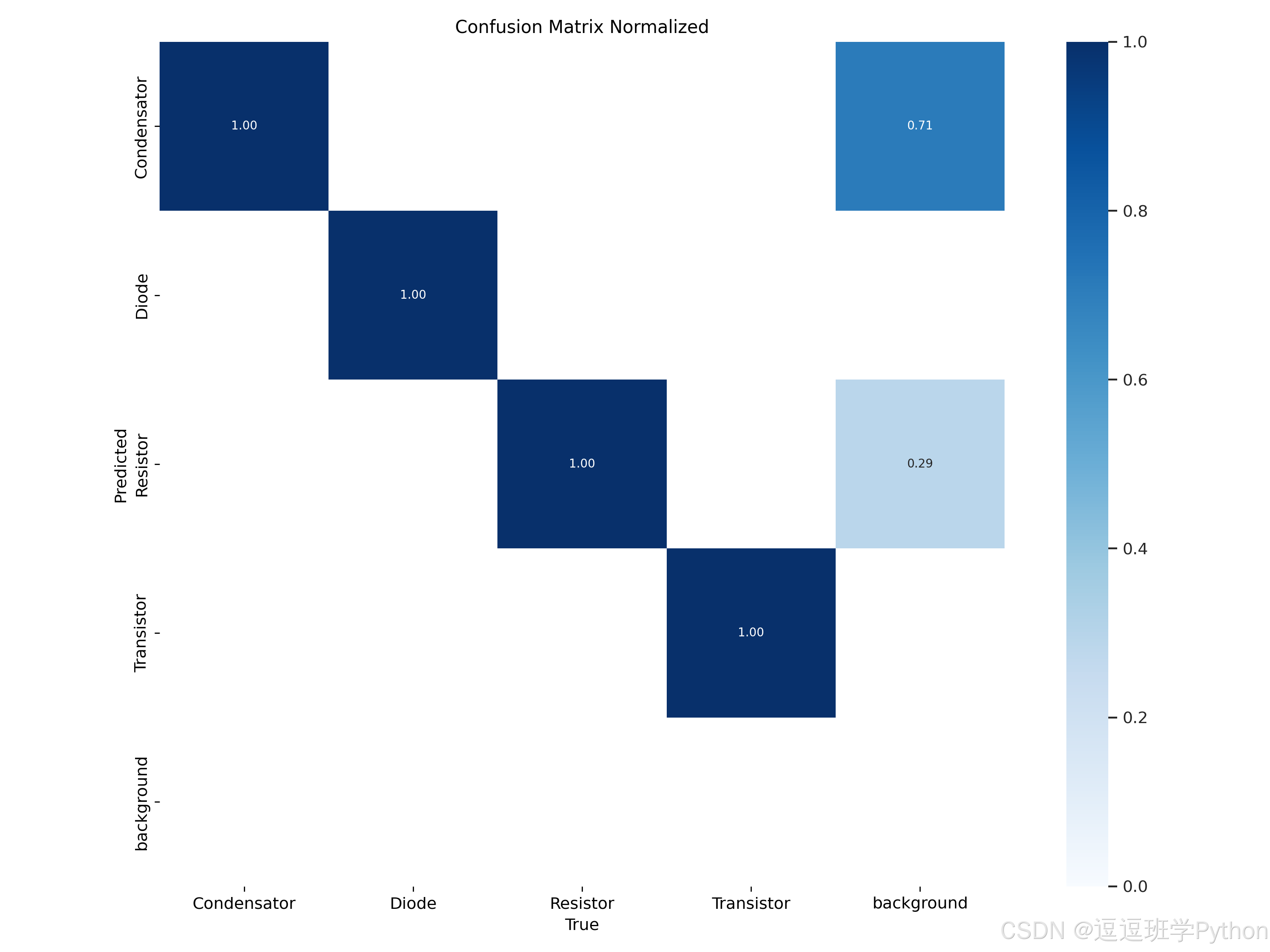

混淆矩阵显示四类主体几乎对角线满分，仅晶体管（Transistor）存在少量漏检被归为背景（约 0.29），提示其在弱纹理或反光遮挡下仍有可提升空间（如下图所示的深色块与背景列）。

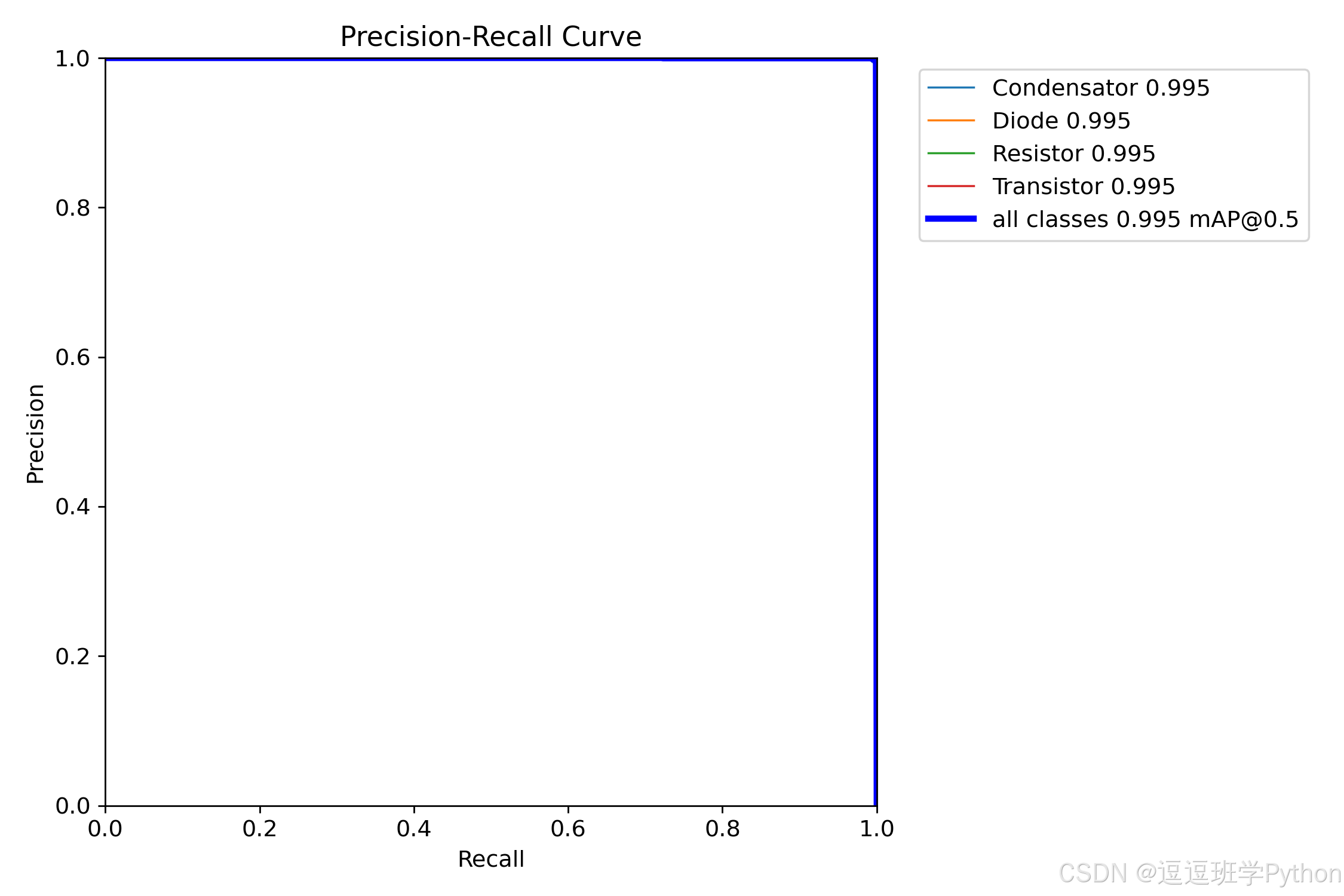

从总体趋势看，两档模型在该数据集上 F1≈0.998、mAP@0.5≈0.995，已处于“近饱和”区间；更能拉开差距的是 mAP@0.5:0.95 与端到端时延。n 档中 YOLOv10n 以 mAP@0.5:0.95=0.891 居前，且 PostTime=0.63 ms 明显低于同组（利于高并发 Web 服务）；YOLOv8n/11n/12n/9t 紧随其后（0.880–0.889），而 YOLOv7-tiny 虽 mAP@0.5 较高，但 mAP@0.5:0.95 仅 0.712，表明在高 IoU 阈值或跨尺度泛化上偏弱。

s 档里 YOLOv11s 在精度上领先（mAP@0.5:0.95=0.915）且推理 9.74 ms，兼顾精度与延迟；若更看重时延，YOLOv8s 以 InfTime=7.66 ms 最快，精度保持 0.891；而 YOLOv10s 在 PostTime=0.60 ms 方面优势明显、总延迟更稳定，适合作为浏览器端多流/多会话方案的“默认小型”权衡。

综合对比（节选）

Size	Model	Params (M)	FLOPs (G)	InfTime (ms)	PostTime (ms)	F1 Score	mAP@0.5	mAP@0.5:0.95
n	YOLOv5nu	2.6	7.7	7.73	1.31	0.9980	0.9949	0.8780
n	YOLOv6n	4.3	11.1	6.78	1.39	0.9970	0.9949	0.8756
n	YOLOv7-tiny	6.2	13.8	14.74	4.06	0.9928	0.9967	0.7121
n	YOLOv8n	3.2	8.7	6.83	1.39	0.9979	0.9949	0.8806
n	YOLOv9t	2.0	7.7	16.51	1.29	0.9983	0.9949	0.8836
n	YOLOv10n	2.3	6.7	11.24	0.63	0.9972	0.9949	0.8907
n	YOLOv11n	2.6	6.5	9.44	1.42	0.9985	0.9950	0.8803
n	YOLOv12n	2.6	6.5	12.47	1.37	0.9982	0.9950	0.8883
s	YOLOv5su	9.1	24.0	8.45	1.51	0.9986	0.9950	0.8846
s	YOLOv6s	17.2	44.2	8.59	1.45	0.9978	0.9949	0.8906
s	YOLOv7	36.9	104.7	23.62	3.46	0.9983	0.9978	0.8197
s	YOLOv8s	11.2	28.6	7.66	1.42	0.9985	0.9949	0.8909
s	YOLOv9s	7.2	26.7	18.66	1.39	0.9986	0.9949	0.9011
s	YOLOv10s	7.2	21.6	11.38	0.60	0.9981	0.9949	0.9058
s	YOLOv11s	9.4	21.5	9.74	1.36	0.9985	0.9950	0.9152
s	YOLOv12s	9.3	21.4	13.23	1.42	0.9981	0.9949	0.9114

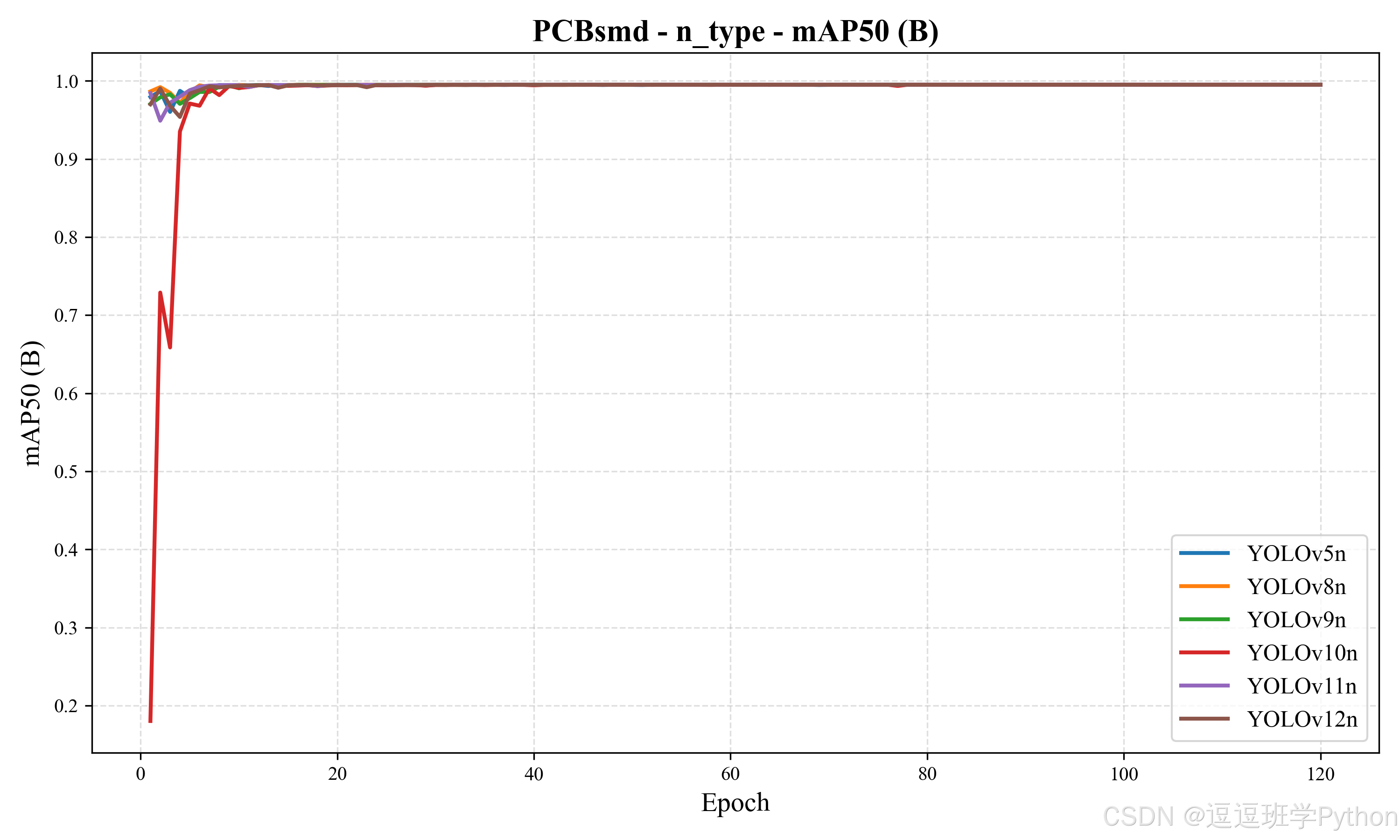

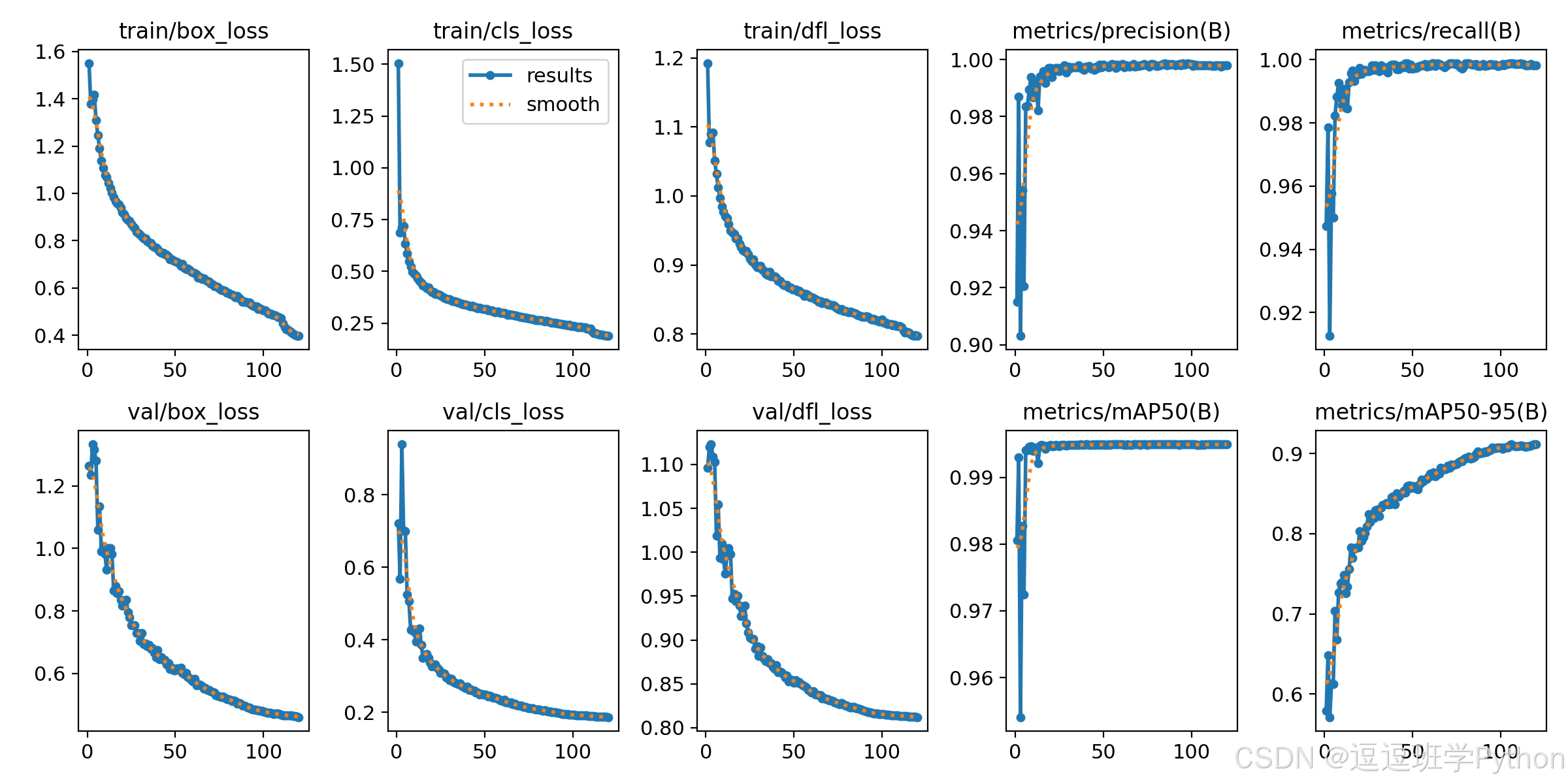

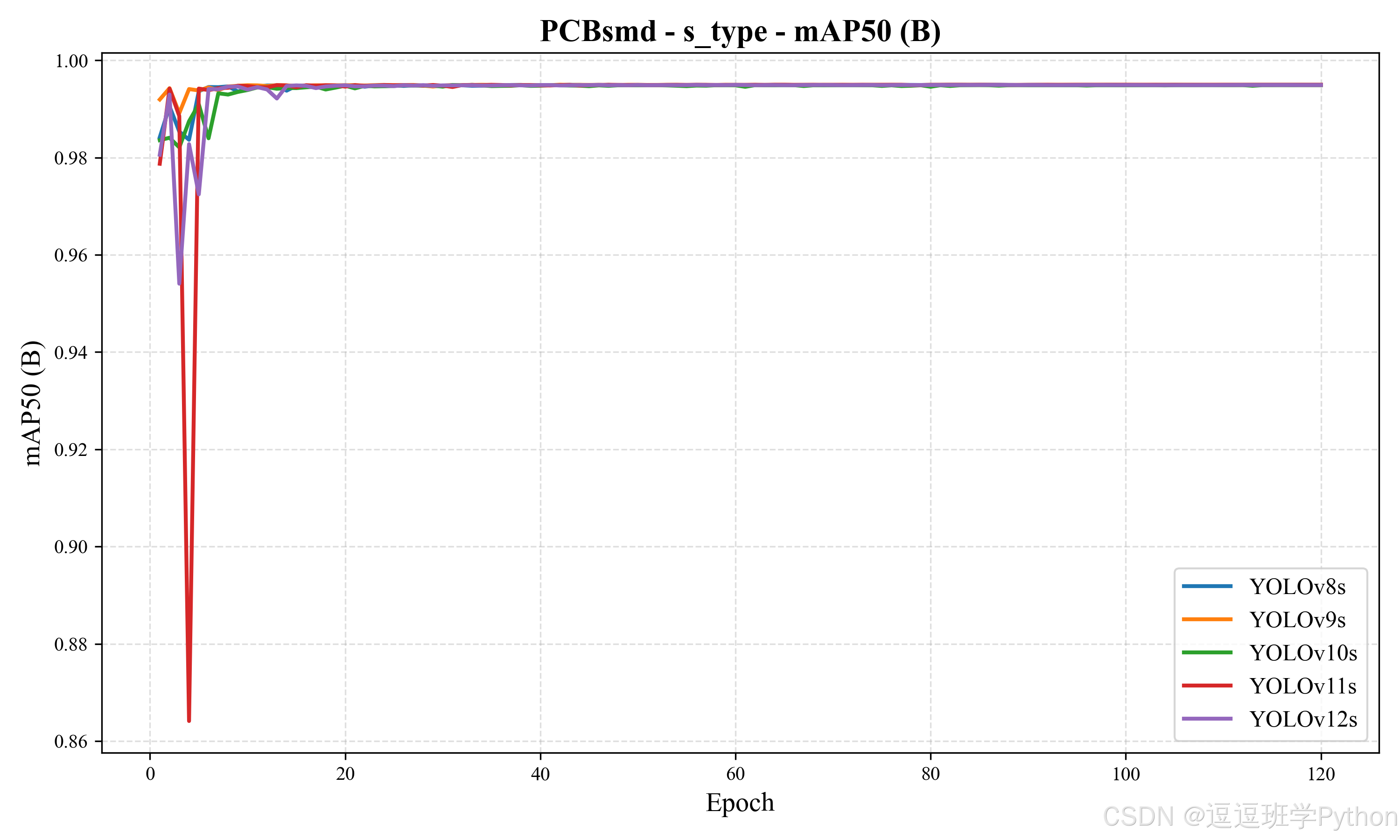

结合“训练曲线”可见，mAP@0.5 从首几个 epoch 迅速爬升并在 10–15 epoch 进入平台期，mAP@0.5:0.95 随训练持续稳定抬升至 0.90±，说明高 IoU 阈值下的定位精度需要更长训练或更细致的数据增强；n 档的 YOLOv10n/12n、s 档的 YOLOv11s/10s 在后期曲线更平滑，体现出结构与优化在高 IoU 区间的稳定性。两幅“平均 PR 曲线”几乎贴近 (1,1) 顶角，印证该数据集的可分性较强；因此建议在平台上线前，额外做跨域验证（不同板材、光源与镜头参数）以避免因数据同质化造成的“线上回撤”。

针对错误案例与改进建议：首先，晶体管类的漏检多发生在强反光或轻微遮挡画面，建议（i）在训练中增加高光/半遮挡的合成增强与随机对比度拉伸；（ii）适度提升输入分辨率（如从 640 提到 960/1280）并配合小物体友好的 Crop/Copy-Paste；（iii）在损失上使用 EIoU/CIoU 与 IoU-aware 排序，减轻细长器件宽高比失配；（iv）在网页端对该类单独下调 Conf（如 0.70）以提高召回，并依赖 PR 曲线查找新的阈值平衡点。其次，YOLOv7-tiny 与 YOLOv7 在 mAP@0.5:0.95 上均相对偏低，推断其在本任务的尺度/定位鲁棒性弱于新一代解耦头与对齐分配的模型；若必须使用，可考虑更长训练、TTA（Flip/Scale）、以及对小目标更友好的特征金字塔深度设置。

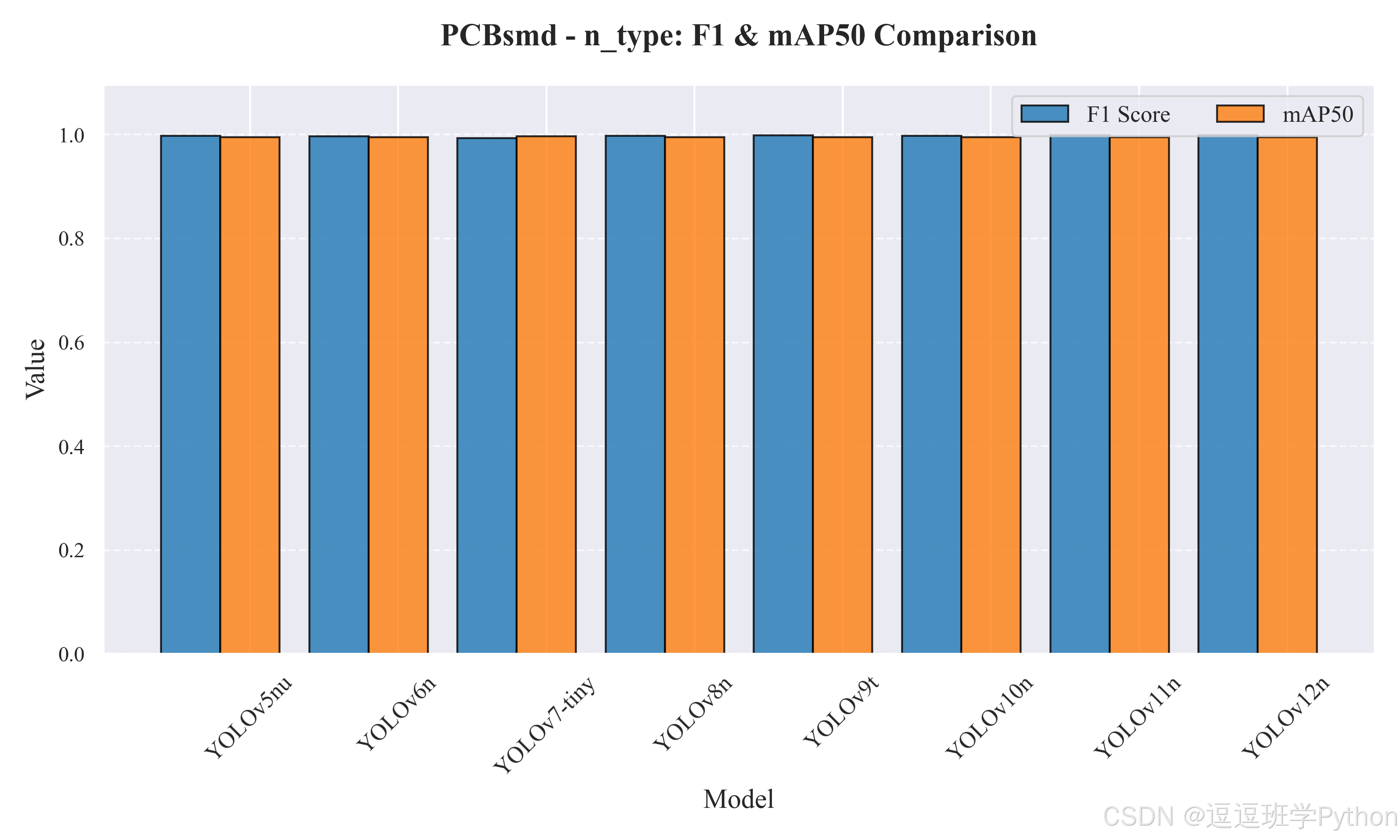

图 5-1 双条形图（n 系）：F1 与 mAP50 对比
图注：八种 n 体量模型的 F1 与 mAP50。配色为学术蓝（F1）与琥珀色（mAP50），便于与表 5-1 对照。

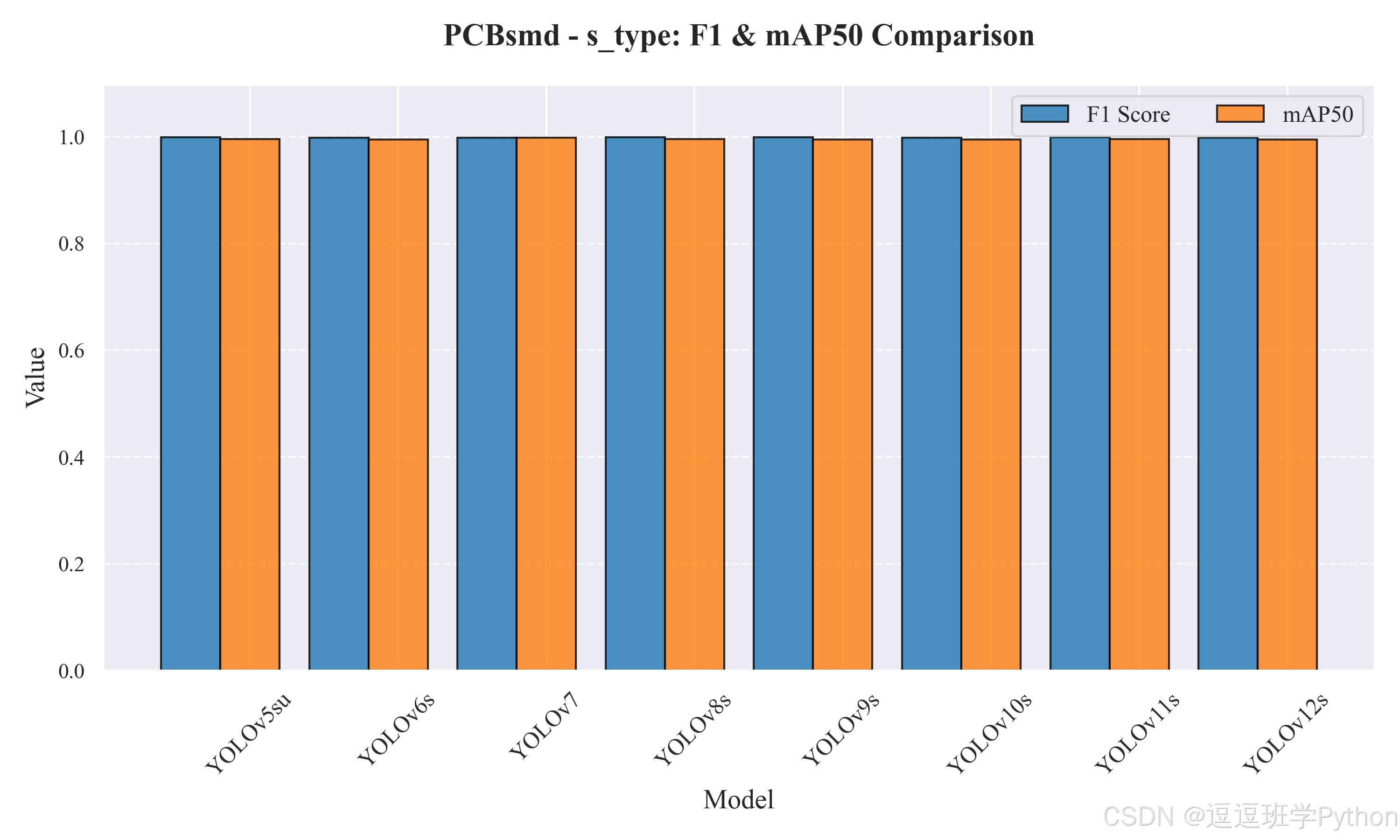

图 5-2 双条形图（s 系）：F1 与 mAP50 对比
图注：八种 s 体量模型的 F1 与 mAP50。可以看到 v8s 的 F1 优势与 v12s 的 mAP 优势并存，提示“召回—精度”取舍的不同偏好。

落地选型建议方面：速度优先可选 YOLOv8s（7.66 ms）/YOLOv6n（6.78 ms）；低后处理延迟与并发友好推荐 YOLOv10s/n（Post 0.60/0.63 ms）；精度优先推荐 YOLOv11s（mAP@0.5:0.95=0.915） 或 YOLOv12s（0.911）；若端侧算力更弱，YOLOv10n/12n 是更均衡的轻量选择。

---

6. 系统设计与实现

6.1 系统设计思路

本系统采用四层分层架构：表现与交互层（浏览器端）负责16:9等宽的双画面对比、进度/暂停/继续/停止与阈值滑条；业务与会话管理层在后端维护登录/注册/跳过登录的最小会话、参数同步（Conf/IoU/类别筛选）、任务路由与权限约束；推理与任务调度层聚焦多源输入（图片/视频/摄像头）的统一编排、解码与预处理、GPU/ONNX/TensorRT 推理、后处理与统计；数据持久化层落地结构化结果（框与分数）、导出物（CSV/带框图/MP4）、账户与日志，并提供自动迁移以保证升级后的持续可用。层间通过 Flask-SocketIO 事件双向通信：前端推送控制与参数，后端以“原始帧+渲染帧”的同步双帧返回，保证可视与统计一致。

多源输入在业务层被规范为“任务”，统一进入调度层的无锁队列；视频与摄像头分支采用时间戳+双缓冲保证帧序与对比视图对齐，并在高压场景触发背压与丢帧策略（优先保留关键帧），以维持端到端延迟稳定。推理引擎以 PyTorch 默认权重启动，可在运行时热切换 YOLOv5–YOLOv12任意权重并自动刷新类别表与默认阈值；当检测任务处于进行态时，切换在下一批任务安全生效。后处理阶段完成 NMS/IoU-aware 排序、类别筛选与计数统计，结果以事件流推至前端并落库，以支持跨页共享与事后溯源。

数据与导出遵循“即看即得、集中管理”的原则：每次任务的元数据（模型版本、输入源、时间戳、阈值组合）与样本级结果（bbox、score、label）一并写入 SQLite，导出中心统一维护 CSV、带框图与 MP4 的存档路径、批次号与校验指纹；业务层提供按文件名/批次高亮定位与批量打包下载。日志/监控接口记录推理时延的三段式拆解（Pre/Inf/Post），前端仪表盘展示滑动窗口统计，用于定位瓶颈与回归风险。

---

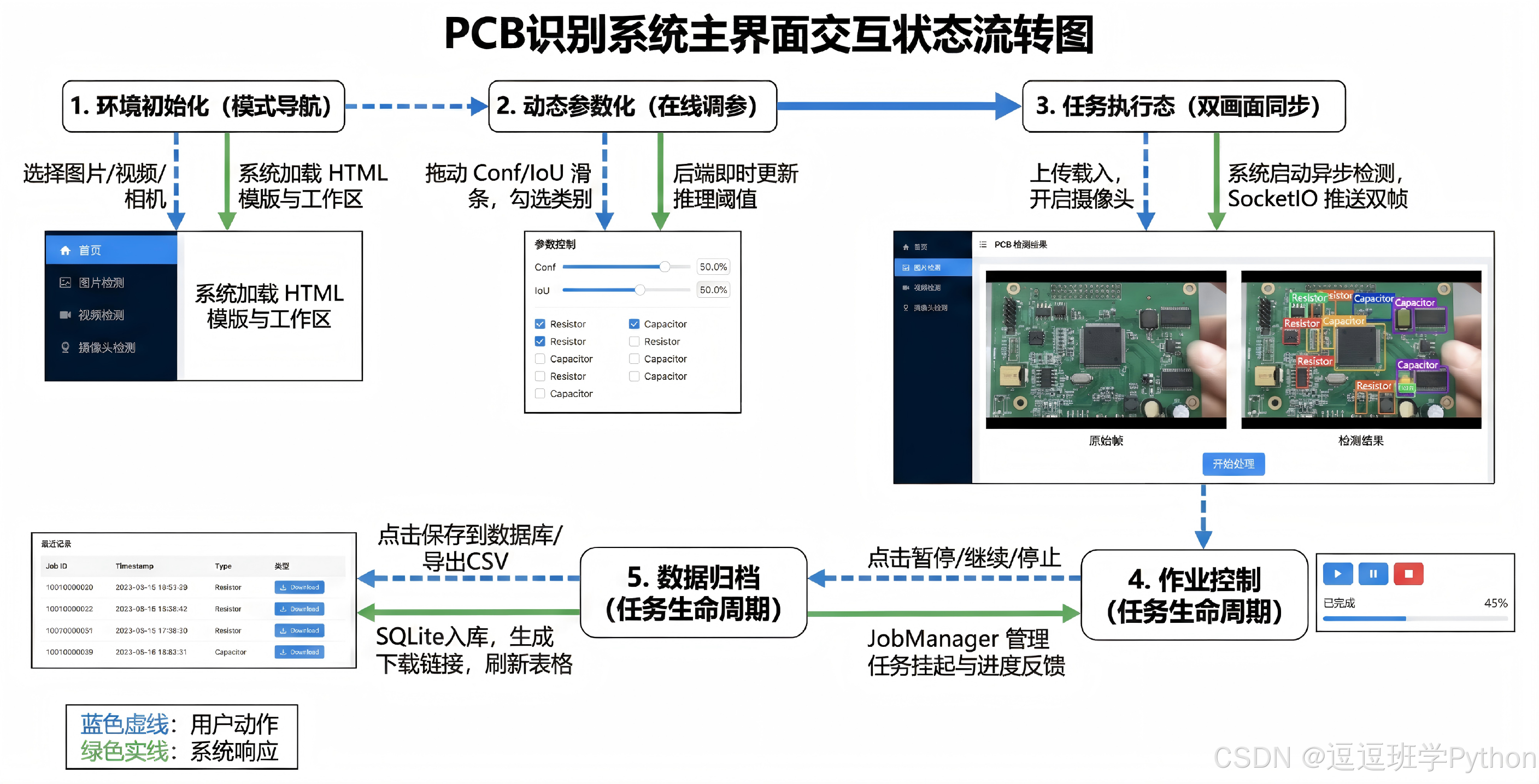

图 6-1 系统流程图
图注：系统自初始化起，完成输入源选择、预处理、推理与后处理，结果以“同步双帧”推送到浏览器并支持集中导出与入库，形成参数—结果—数据的交互闭环。

---

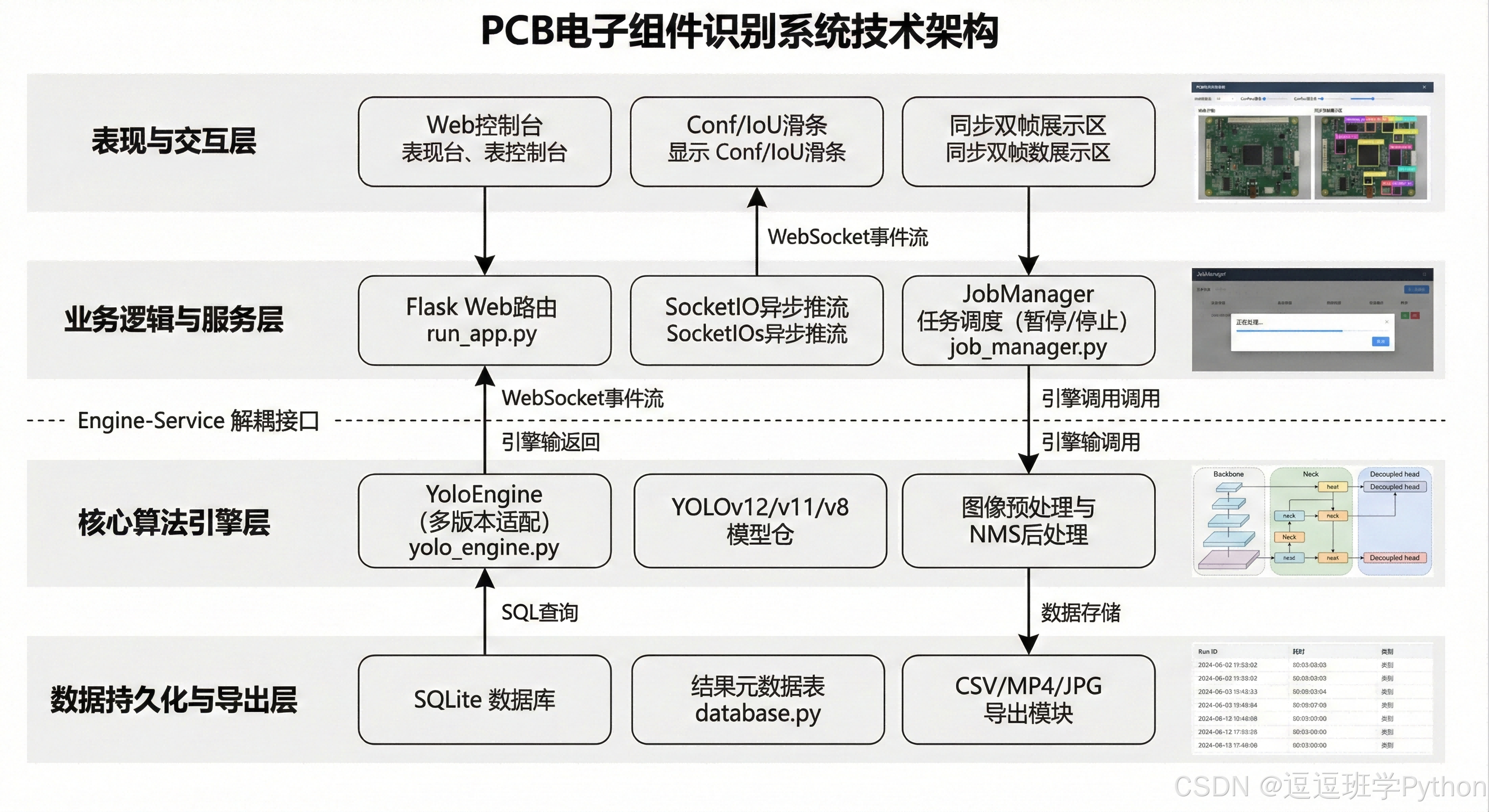

图 6-2 系统设计框图
图注：自上而下展示四层职责边界与数据流向；浏览器与业务层通过 SocketIO 交互，业务层统一编排到推理与数据层，实现权重管理、统计与导出的一体化。

---

6.2 登录与账户管理

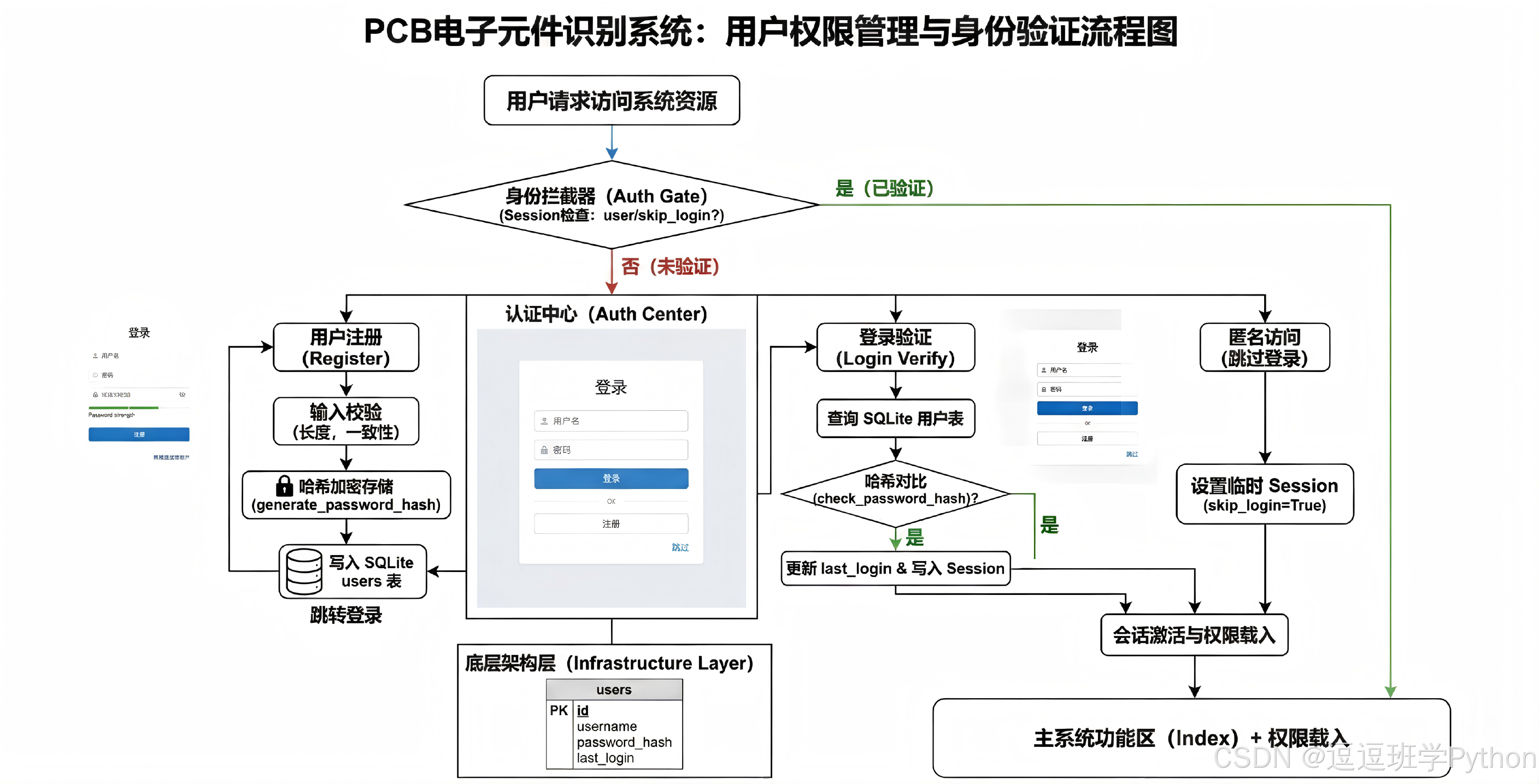

登录流程以单会话最小化原则为约束：用户打开登录页后可选择注册或直接登录，注册阶段的口令以哈希与随机盐存储；登录失败触发轻量级冷却避免暴力尝试，成功后业务层载入个性化配置（主题/品牌/默认阈值）与历史任务，并注入到导航动线（概览 → 图片/视频/摄像头 → 模型选择 → 导出视图）；在主界面中可随时修改头像与密码，注销则销毁会话状态与临时缓存，以保证多用户环境下的隔离与可追溯性。

---

代码下载链接

        如果您希望获取博客中提及的完整资源包，包含测试图片、视频、Python文件(*.py)、网页配置文件、训练数据集、代码及界面设计等，可访问博主在面包多平台的上传内容。相关的博客和视频资料提供了所有必要文件的下载链接，以便一键运行。完整资源的预览如下图所示：

        资源包中涵盖了你需要的训练测试数据集、训练测试代码、UI界面代码等完整资源，完整项目文件的下载链接可在Gitee项目中找到➷➷➷

完整项目下载、论文word范文下载与安装文档：https://deeppython.feishu.cn/wiki/Sg0CwyfLzi4vNLk1Qg0cInT9nXf

讲解视频地址：https://www.bilibili.com/video/BV1HHQwBqEi2/

完整安装运行教程：

        这个项目的运行需要用到Anaconda和Pycharm两个软件，下载到资源代码后，您可以按照以下链接提供的详细安装教程操作即可运行成功，如仍有运行问题可私信博主解决：

1. Pycharm和Anaconda的安装教程：https://deepcode.blog.csdn.net/article/details/136639378；

        软件安装好后需要为本项目新建Python环境、安装依赖库，并在Pycharm中设置环境，这几步采用下面的教程可选在线安装（pip install直接在线下载包）：

2. Python环境配置教程：https://deepcode.blog.csdn.net/article/details/136639396；

---

7. 结论与未来工作

本文围绕PCB电子元件识别与缺陷前置筛查，完成了基于 Flask + Flask-SocketIO/HTML/CSS/JS 的端到端平台实现与评测：在 7661 张样本的标准划分上，YOLOv5–YOLOv12 八类实现均达到接近饱和的检测性能（F1≈0.998、mAP@0.5≈0.995），其中小型与轻量档在 mAP@0.5:0.95 与时延上形成清晰分层，YOLOv11s 以更高的高阈值定位精度表现出色，YOLOv10n/10s 则以极低的后处理延迟支撑高并发推流；结合网页“同步双帧”对比、阈值在线调节、批量导出与SQLite入库，平台在质检复核与溯源环节展现出良好的工程可用性。面向更广泛的机械/电子器件检测场景，这一体系具备较好的可迁移性：Anchor-free 解耦头与多尺度融合对密集小目标与类间相似依然稳健，数据增强与统一评测管线使跨机台与跨光源迁移具备可操作路径。

未来工作将从三条主线推进：其一是模型侧的更轻量化与泛化强化，计划在保持精度的前提下开展蒸馏（teacher=YOLOv12s、student=YOLOv10n/8n）、结构化剪枝与QAT/INT8校准，并探索多模态先验（丝印OCR/版图CAD对齐）与IoU-aware排序以进一步提升高IoU区间的稳定性；其二是系统侧的可运维与实时化演进，将引入容器化与分布式任务队列（如基于Docker/消息中间件的推理池）、WebRTC/GB28181 等低时延传输、细粒度角色权限与审计、i18n 与多租户隔离，同时评估WebGPU/ONNX Runtime Web在浏览器端轻量推理的可行性；其三是数据侧的闭环治理，构建主动学习与持续标注管线，把高不确定性样本与线上误检漏检自动回流到数据仓，配合数据漂移监测、类别重权与难例挖掘，形成“采集—训练—评估—部署—反馈”的长期自进化机制。总体而言，平台已在精度、速度与可视交互间取得工程均衡，下一步将以更强的跨域鲁棒与可运维能力为目标，打磨成为可直接接入产线与企业质量系统的标准化检测中台。

---
