摘要

本博文面向PCB板缺陷的实时目标检测，基于YOLOv5–YOLOv12八种模型系统对比，构建一套Flask + Flask-SocketIO + HTML/CSS/JS 的Web 网页界面与推理后端，支持图片/视频/浏览器摄像头三种输入形态；前端提供左右等宽双画面对比、进度/暂停/继续/停止控制、Conf/IoU 调节与类别筛选，并可CSV 导出、带框结果一键下载与SQLite 入库；同时实现登录/注册（可跳过）与模型选择/权重上传，便于研发测试与产线部署。实验中从mAP、F1、PR 曲线与训练曲线等维度评估八类YOLO模型，在保持毫秒级延迟的前提下优化检测精度，并给出误检/漏检分析与工程化建议。平台内置双画面对比与批量导出能力，支持结果溯源与再训练闭环。数据与代码均可下载，附部署说明与ONNX/TensorRT加速指引，文末提供完整工程与数据集下载链接。

讲解视频地址：基于深度学习的PCB板缺陷检测系统（Web系统+完整项目分享+数据集+多YOLO模型）
YOLOv12-v11/v10/v9/v8/v7/v6/v5系统（八个模型，含说明论文）合集下载：https://mbd.pub/o/bread/YZWck55xaA==
说明论文下载：https://mbd.pub/o/bread/YZWck5tyag==
YOLOv12下载：https://mbd.pub/o/bread/YZWbmpppaw==
YOLOv11下载：https://mbd.pub/o/bread/YZWbm5ppZA==
YOLOv10下载：https://mbd.pub/o/bread/YZWbm5huaA==
YOLOv9下载：https://mbd.pub/o/bread/YZWbmp9uaw==
安装与教程文档：https://deeppython.feishu.cn/wiki/L54fw6qFpio9xhko0pCclEBrn0f

摘要
1. 网页功能与效果
2. 绪论
3. 数据集处理
4. 模型原理与设计
5. 实验结果与分析
6. 系统设计与实现
- 6.1 系统设计思路
- 6.2 登录与账户管理
代码下载链接
7. 结论与未来工作
参考文献（GB/T 7714）

➷点击跳转至文末所有涉及的完整代码文件下载页☇

1. 网页功能与效果

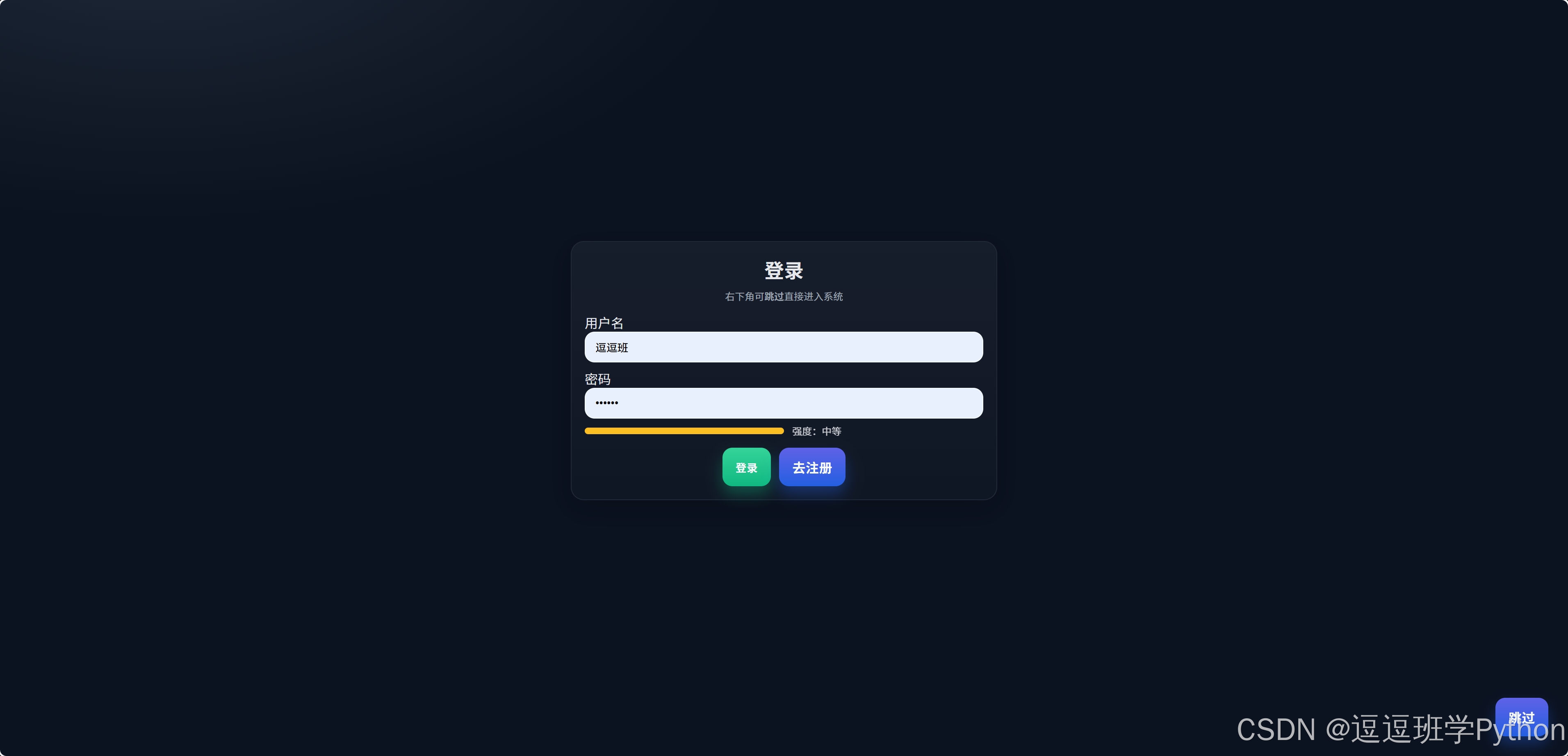

（1）登录注册：提供注册、登录与一次性跳过三种入口，跳过仅在当前会话有效，登录后启用个性化配置与权限边界；口令采用哈希与最小会话策略，提升安全与合规。进入系统后沿“概览 → 图片/视频/摄像头检测 → 模型选择 → 导出视图”的动线导航，可快速回到最近记录并在CSV中高亮对应条目。
在这里插入图片描述

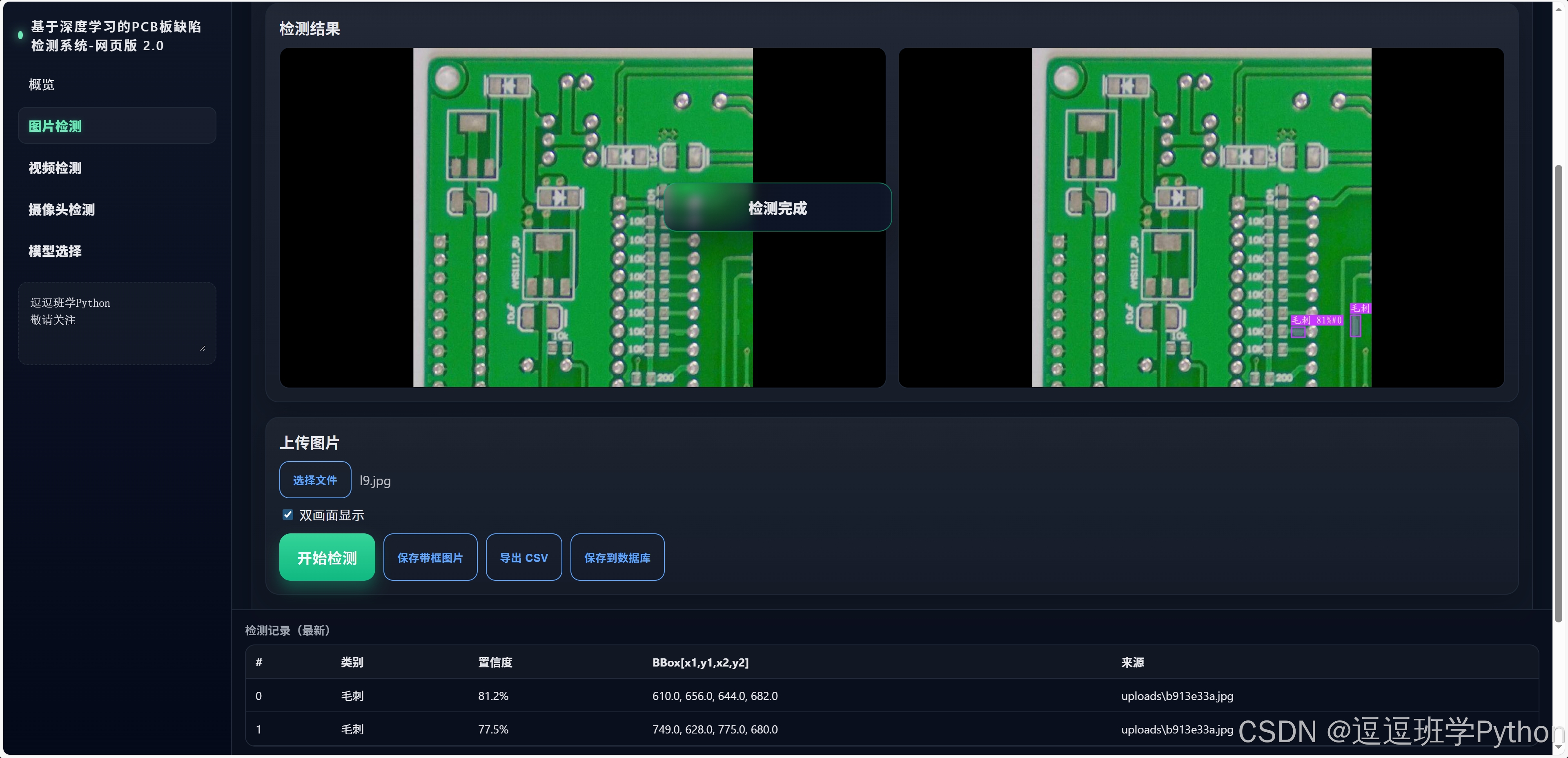

（2）功能概况：平台覆盖图片、视频与浏览器摄像头三种输入，前端提供左右等宽、16:9自适应的双画面对比，支持Conf/IoU调节与类别筛选。通过SocketIO进行低延迟推送，支持CSV导出、带框图片/视频一键下载与SQLite入库，底部“检测记录”跨页共享便于溯源。
在这里插入图片描述

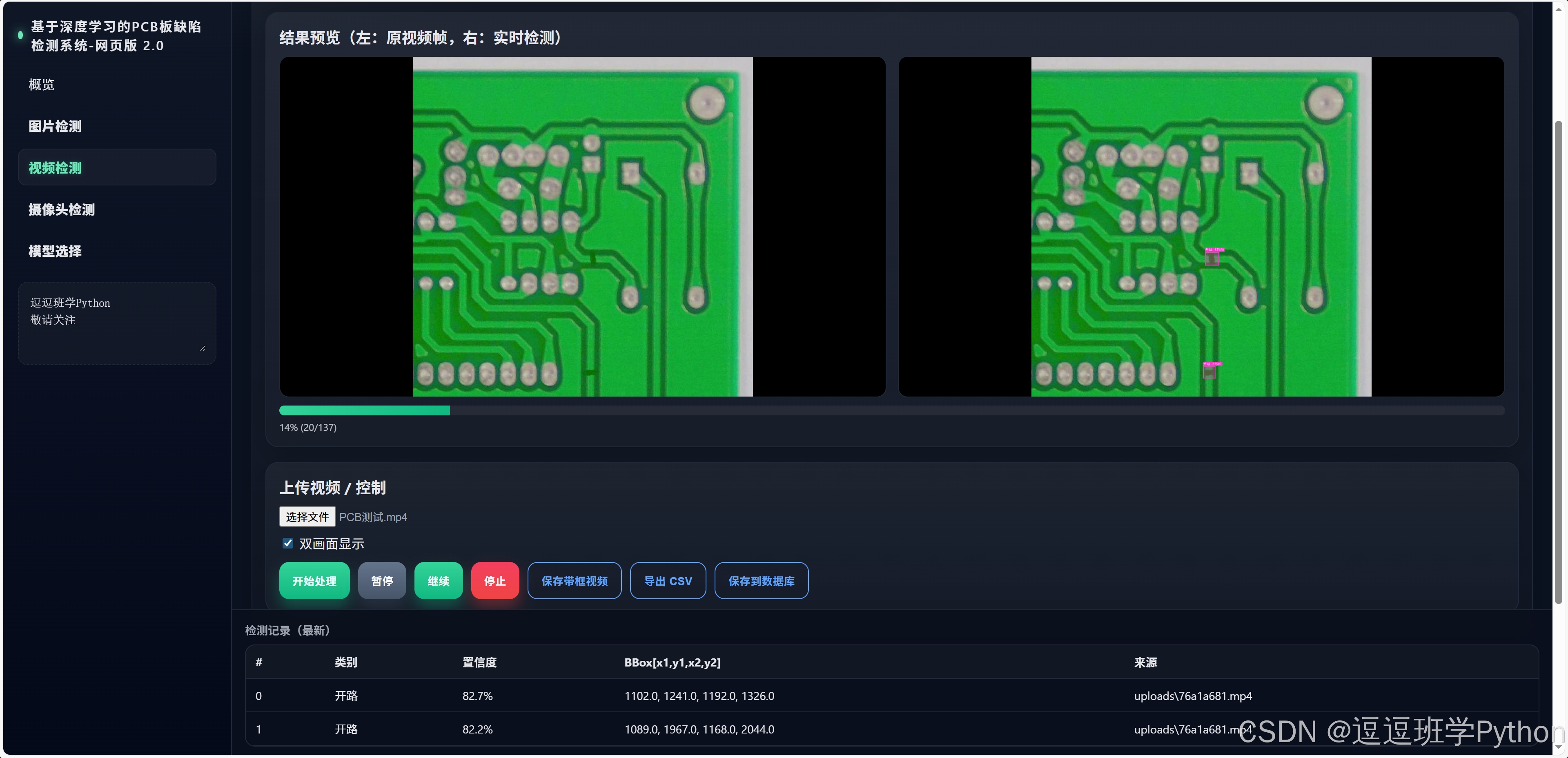

（3）视频检测：播放器支持同步双帧联动与进度/暂停/继续/停止控制，关键帧逐帧核查更直观；检测结果与原视频时间线对齐并显示命中计数。缓冲区自动拼接导出MP4，适合留存缺陷片段与复盘质检流程。
在这里插入图片描述

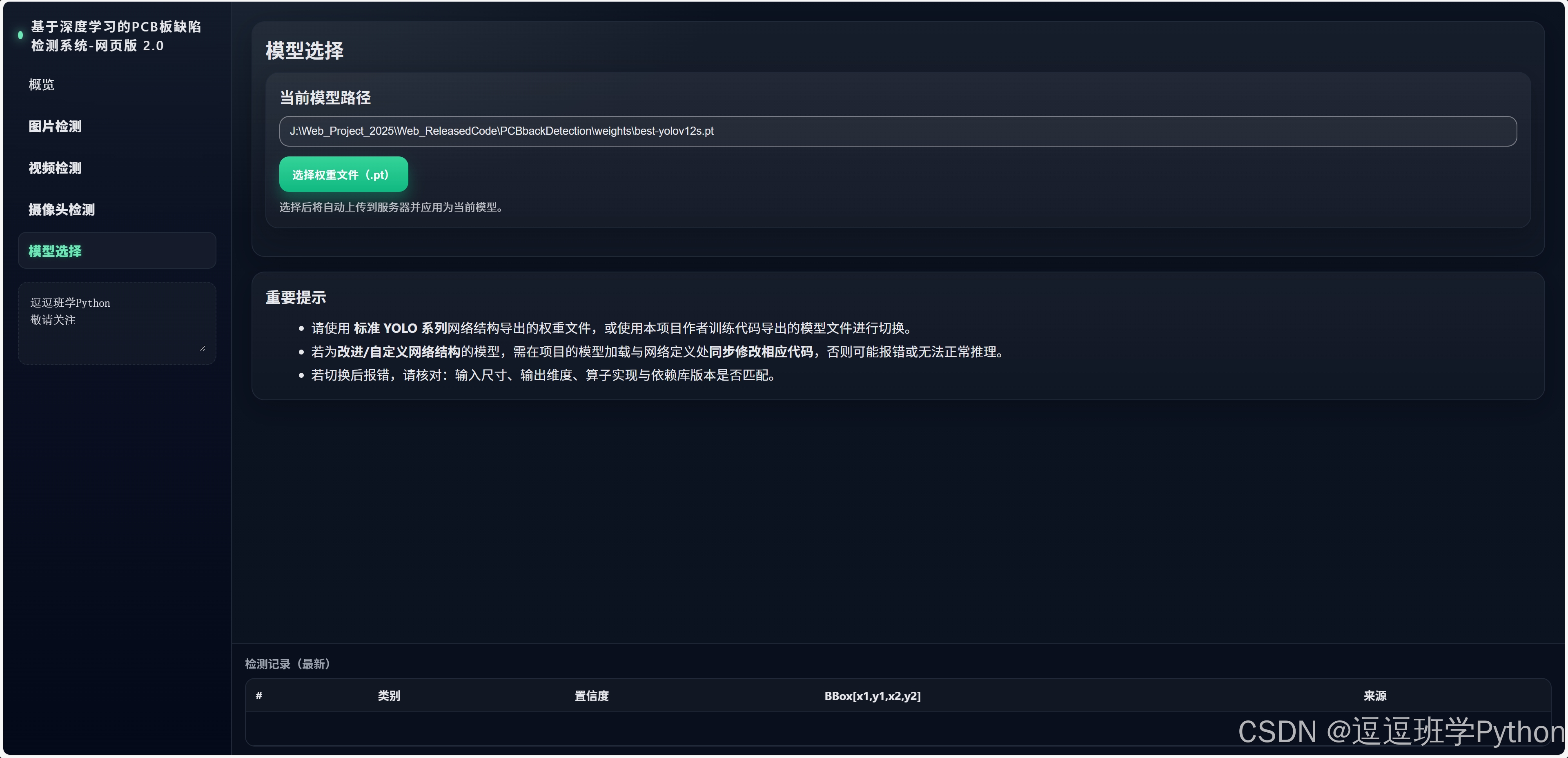

（4）更换模型：上传权重即可热切换当前模型，类别面板与置信/阈值设置同步刷新，无需重启服务；系统自动校验版本与设备兼容并完成缓存预热。导出结果集中管理，支持按文件名或批次高亮与批量下载，便于对比不同权重的效果。
在这里插入图片描述

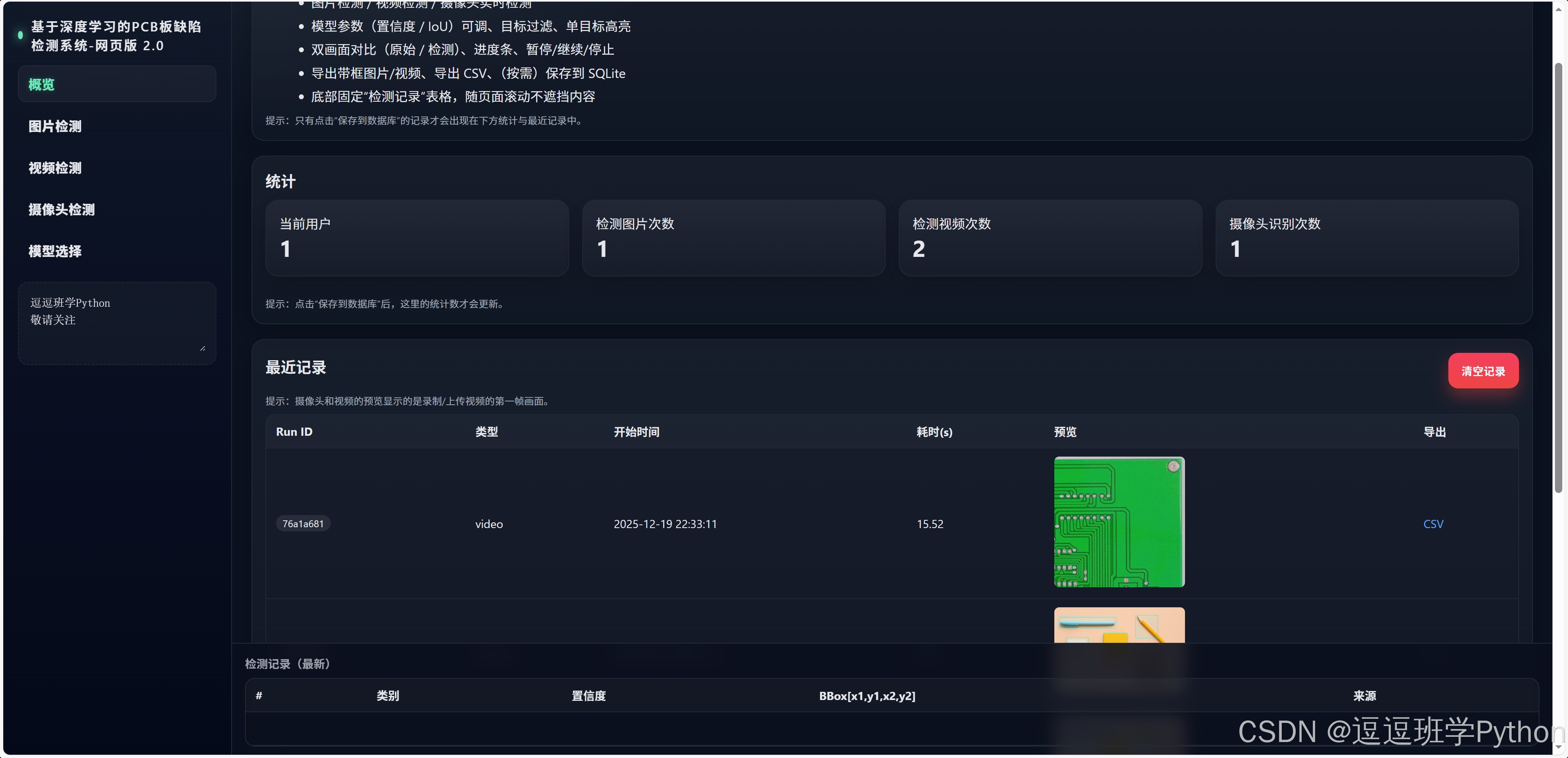

（5）概览界面：仪表盘展示实时吞吐、平均延迟、GPU/CPU占用与近期缺陷分布，支持一键跳转到对应任务。最近任务时间线与告警卡片并列呈现，便于快速定位异常样本与恢复检测；页面标题与品牌元素可编辑并本地保存以匹配产线风格。
在这里插入图片描述

2. 绪论

2.1 研究背景与意义

在智能制造与质量追溯的语境下，PCB板缺陷检测需要同时满足高检出率、低误报、可在线复核与可追溯留档的综合目标，且必须嵌入产线节拍实现“毫秒级反馈—分钟级回溯”的工程SLA，这使得实时目标检测与人机协同可视化成为系统设计的核心出发点1。为统一数据与评测口径，业界逐步采用含模板对齐与缺陷标注的公开数据集（如DeepPCB），便于在光照、纹理与工艺差异明显的条件下对比模型鲁棒性与泛化能力2。在系统实现层面，浏览器—后端的低时延双向通信可以显著降低复核与交互成本，Flask-SocketIO 为Python后端提供了稳定的事件流与会话管理机制，适合构建“检测结果—统计—导出”的交互闭环3；同时，随着 WebGPU 的成熟，ONNX Runtime Web 在浏览器侧的推理能力为“云边端协同与前端快速预览/降级运行”提供了可行通道4。(X-MOL)

2.2 国内外研究现状

围绕PCB表面缺陷“小目标密集、类间相似、强反光与遮挡、长尾分布显著且需在线复核”的任务特性，近年综述工作指出：传统图像处理在复杂纹理背景与工艺变化下易失效，深度学习方法需在多尺度表征与判别注意力之间取得平衡，并在工程上满足端到端低延迟与可追溯管理5。在数据层，DeepPCB 以模板对齐的配对样本与六类缺陷标注给出了统一评价基线，便于统计不同检测器在微小缺陷与相似纹理条件下的召回/精度差异6。(Space Journal)

在算法范式上，Anchor-free 与解耦头成为提升密集小目标可学性的主线：YOLOX 以Anchor-free建模、解耦头与SimOTA分配，显著改善了密集场景的收敛稳定性与速度-精度权衡7；FCOS 将检测表述为逐像素回归，减少先验和锚框匹配带来的复杂性与误差累积，适合复杂背景下的小目标学习8；CenterNet 将目标建模为中心点以降低定位不确定性，适配微小缺陷的稀疏几何结构9。边界回归方面，GIoU、CIoU/EIoU 等损失通过引入包围几何、中心距与边长一致性等约束，提高了非重叠与长宽比偏移样本的收敛效率与定位精度10 12。(arXiv)

聚焦YOLO家族的技术演进：YOLOv9 通过GELAN骨干与PGI训练机制强化特征表达与梯度可编程性，在保持实时性的同时提升COCO基线精度13；YOLOv10 提出一致性双分配并实现NMS-free训练，显著降低后处理瓶颈并在同等AP下获得更低端到端延迟，如论文报告YOLOv10-S在相近AP下较RT-DETR-R18快1.8倍14；Ultralytics YOLO11 在工程可用性、结构细化与训练流程上继续均衡“速度/精度/参数量”，便于快速对齐应用基线15；最新YOLOv12 将注意力机制与实时推理重新对齐，报告在T4上YOLOv12-N达40.6% mAP与1.64 ms延迟，并在同规模下优于多款实时检测器16；而Transformer范式的RT-DETR 以端到端解码避免NMS，在T4上实现R50/R101 108/74 FPS与53.1/54.3% AP，为产线实时部署提供另一条路径17。(ECVA)

工程化与部署趋势方面，ONNX Runtime 的 TensorRT Execution Provider（含 RTX EP）在相同硬件上显著降低延迟并提升吞吐，便于在A800/RTX边缘GPU上统一推理栈18；TensorRT 的 INT8/FP8 量化方案在保持mAP相对稳定的同时压缩延迟和显存，为“毫秒级节拍”提供硬件可行性19；浏览器端借助 ORT-Web 的 WebGPU EP，支持在客户端进行小模型低时延推理与可视化联动4。针对PCB场景的专门化研究也在国内持续推进：改进YOLOv7与YOLOv8的多尺度与注意力策略在公开/自建数据集上获得mAP与速度的同步提升，验证了“注意力+分配策略+改进损失”在小缺陷与复杂纹理下的有效性20；此外，PP-YOLOE 在Anchor-free与动态分配上提供了成熟的工程实现，具有良好速度-精度-可部署性平衡22。(ONNX Runtime)

表1 方法对比与适用性概览（节选）

方法	范式/家族	数据集	关键改进	优势/局限	指标摘录	适用场景或难点
YOLOv10	单阶段/YOLO	COCO	一致性双分配、NMS-free训练	端到端延迟低；部署链简化/对数据分布敏感	YOLOv10-S在相近AP下较RT-DETR-R18快1.8×14	时延敏感的在线质检
YOLOv12	单阶段/YOLO	COCO	注意力中心化实时框架	mAP更高且T4毫秒级	YOLOv12-N 40.6% mAP，1.64 ms（T4）16	反光/微小缺陷
RT-DETR	Transformer	COCO	混合编码器、端到端解码	NMS-free；对预训练与实现依赖	R50/R101 108/74 FPS，53.1/54.3% AP（T4）17	端到端一致性
YOLOX-L	单阶段/Anchor-free	COCO	解耦头、SimOTA	收敛稳定、小目标友好	50.0 AP @ 68.9 FPS（V100）7	密集小目标
PP-YOLOE-l	单阶段/Anchor-free	COCO	ET-Head、TAL	工程完备、易部署	51.4 mAP @ 78.1 FPS（V100）；TRT FP16达149.2 FPS22	工程部署
SSD-300	单阶段/Anchor-based	VOC2007	多尺度特征图	速度快/小目标相对吃力	72.1% mAP @ 58 FPS（Titan X）23	资源受限对照

表中性能均引自各方法原文或官方文档，硬件/分辨率如作者所述；不同论文间的测试条件可能存在差异，应结合本文实验节统一复现口径再比较。(arXiv)

2.3 要解决的问题及其方案

（1）准确性与实时性：PCB缺陷普遍尺寸小、对比度低且与背景纹理相近，现有检测器在高反光与遮挡条件下易出现边界漂移与置信度退化；同时，产线节拍要求端到端毫秒级响应与秒级批量复核。
（2）环境适应与泛化：跨工艺/相机/光源与不同表面处理（喷锡、沉金）带来的域偏移显著，数据分布长尾明显，类别间相似度高。
（3）网页交互的直观性与完备性：需要支持图片/视频/摄像头三种输入统一管线，双画面对比、同步双帧、阈值联动与结果溯源，并与会话/权限机制一致。
（4）数据处理与存储安全：批量导出、CSV/图像带框留档与SQLite入库需保证一致性、可追溯与容灾。

对应方案：
（1）以 YOLOv12 为核心并对比 YOLOv5–YOLOv11，结合多尺度特征融合、注意力与解耦头，采用 GIoU/CIoU/EIoU 复合损失与难例挖掘稳固边界回归；在训练中引入自适应阈值与标签分配策略以缓解长尾。
（2）采用 迁移学习+数据增强+域随机化，在含模板对齐/非对齐混合样本上训练；通过半监督采样与主动学习持续补齐难例；引入温度校准稳定置信度。
（3）基于 Flask + Flask-SocketIO + HTML/CSS/JS 构建低时延交互，统一图片/视频/摄像头的预处理→推理→后处理→可视；提供左右等宽双画面、视频进度/暂停/继续/停止、Conf/IoU 联动与类别筛选，支持CSV与带框一键下载。
（4）部署 PyTorch→ONNX→TensorRT/ORT-TRT 推理链路，结合 INT8/FP8 量化 与算子融合降低时延；建立结果集中管理与SQLite入库、批量/溯源导出与会话级权限隔离，确保稳定与安全。

2.4 博文贡献与组织结构

（1）综合文献综述：系统梳理YOLO家族（v5–v12）、RT-DETR及相关单/两阶段方法在PCB缺陷任务中的技术要点与部署趋势，给出可追溯指标与工程取舍。
（2）模型选择与优化：以YOLOv12为主线，联合多尺度与注意力组件，配合GIoU/CIoU/EIoU等损失与难例挖掘，在保持毫秒级延迟的前提下提升检出率与边界稳定性。
（3）美观友好的网页设计：实现图片/视频/摄像头三源统一管线、即时双画面对比与同步双帧、阈值/类别联动、结果溯源与批量导出，并提供登录/注册（可跳过）与模型热切换。
（4）算法效果对比分析：在统一数据与口径下对比YOLOv5–YOLOv12等八类模型的 mAP、F1、PR 与延迟，给出误检/漏检成因与改进建议。
（5）完整工程与数据资源：提供可复现实验脚本、Web 前端与推理后端一体化工程，以及数据/权重与部署说明，支持ONNX/TensorRT与浏览器端（WebGPU）扩展。

后续章节依次展开：第3章数据集处理（先索取样例与统计后规范化描述）、第4章模型原理与设计、第5章实验结果与分析（含对比表与图）、第6章系统设计与实现（含Mermaid流程/框图与登录流程图）、第7章结论与未来工作，形成从算法到系统的完整闭环。

3. 数据集处理

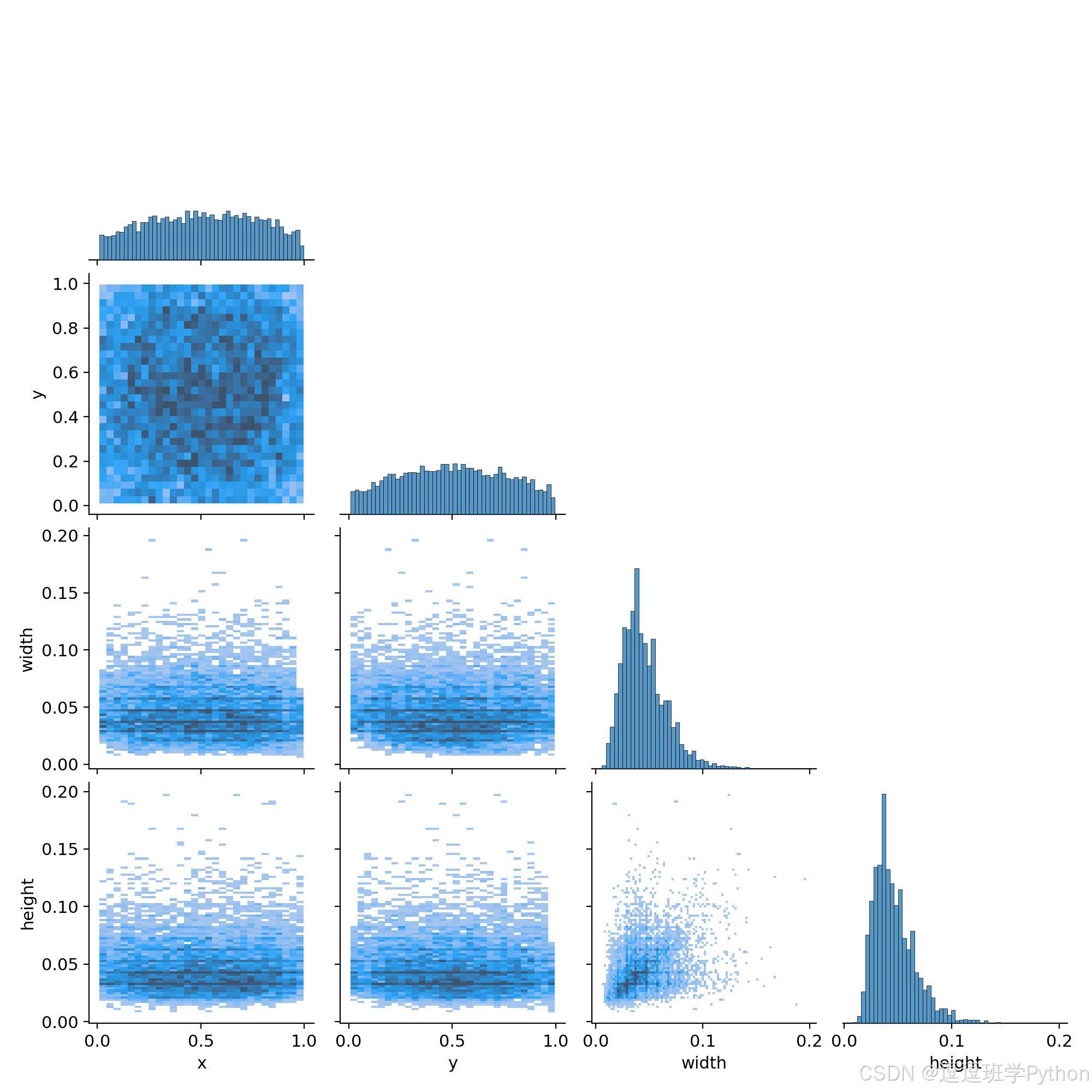

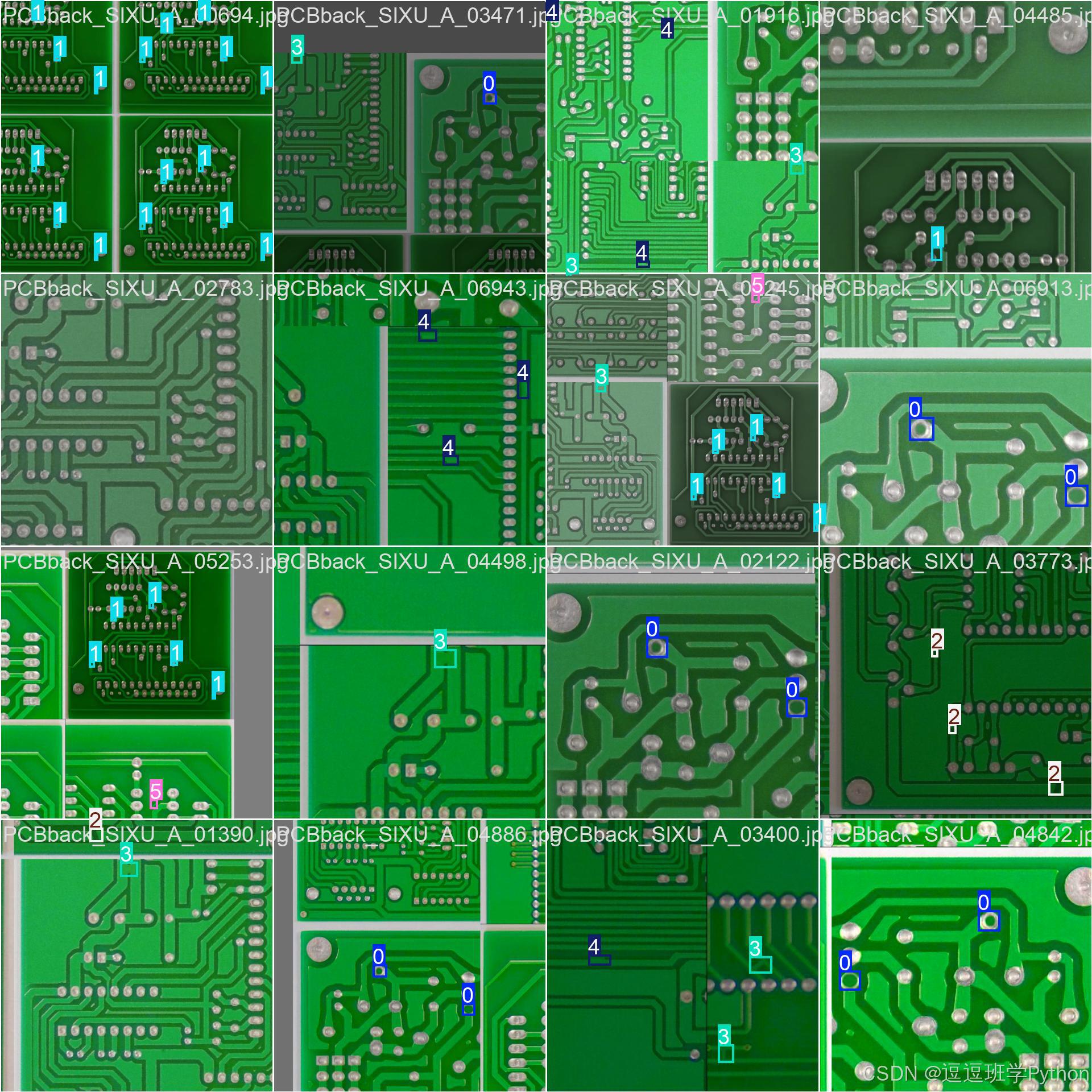

已收到数据材料与样例可视化（散点对角图、拼图与带框示例），本研究数据集共计 9961 张图像，按既定清单划分为 6975/1989/997（训练/验证/测试），标注采用 YOLO 格式（每图对应 .txt；x_center, y_center, width, height 均为相对归一化坐标，轴对齐矩形框）。缺陷类别共 6 种：missing_hole/漏孔、mouse_bite/鼠牙洞、open_circuit/开路、short/短路、spur/毛刺、spurious_copper/杂铜，标注时以最小可辨目标为准并避免跨实例合并。对角散点与直方统计显示，中心点在视野内分布较均匀，而框的 width/height 明显集中在较小区间，符合“微小目标为主”的PCB缺陷特征；拼图示例亦显示焊盘密集区与走线转角处更易出现 mouse_bite 与 open_circuit，而 missing_hole、spur、spurious_copper 相对稀疏，整体呈轻度长尾。为降低泄漏风险，训练/验证/测试三者保持图像级去重，后续复现实验在数据加载与增强阶段固定一致的随机种子；若按产线批次或板号管理，建议以“批次/板号”为最小划分单元以进一步隔离相近成像条件。

Chinese_name = {'missing_hole': "漏孔", 'mouse_bite': "鼠牙洞", 'open_circuit': "开路", 'short': "短路", 'spur': "毛刺",
                'spurious_copper': "杂铜"}

在这里插入图片描述

预处理与增强策略围绕“尺度小、纹理相似、反光遮挡、密集目标”四类难点展开：输入采用等比 Letterbox 到统一分辨率并保留标注比例一致性；颜色域做轻量 亮度/对比度/HSV 抖动 与 白平衡/色卡映射（可基于简单灰度世界或折中灰算法）以缓解不同相机与光源的域偏移；几何增强使用 随机仿射（缩放/旋转/平移/透视） 与 Mosaic/MixUp 提升小目标召回；在缺陷级别引入 Copy-Paste 与 Cutout，分别模拟稀有缺陷与局部遮挡；针对高反光与金属质感，启用 CLAHE/自适应去噪 的轻度版本，仅在训练时随机触发以提升鲁棒性；样本清洗阶段统一裁剪超界框、剔除极小无效框、消解同一目标的重叠重复标注，并通过类别权重或重采样缓解长尾。上述策略与Web端双画面对比、视频同步双帧联动相配合，既能提升模型在难例上的稳定性，又便于在可视化层面快速定位增强带来的收益与潜在副作用。
在这里插入图片描述

4. 模型原理与设计

本平台以单阶段、Anchor-free、解耦头范式为主线，默认采用 YOLOv12 作为基线，并保留 YOLOv5–YOLOv11 的可插拔评测。整体思路是：以轻量骨干提取多尺度语义（\(C_2{\sim}C_5\)），经由自适应金字塔融合形成多层特征（\(P_3{\sim}P_5\)），在解耦检测头上分别进行分类与回归/置信度学习，实现对微小且纹理相似的PCB缺陷的稳定检出。与传统 Anchor-based 相比，Anchor-free 以像素为参考直接回归边界，减少先验匹配与负样本冗余，结合解耦头可缓解类别与定位梯度的相互干扰；对高反光与复杂走线背景，骨干中引入轻量注意力与大核卷积提升有效感受野，配合跨层重参数化在推理期折叠为等价卷积，保持实时性。

结构层面采用“骨干—颈部—解耦头”的三段式设计。骨干以分层残差块与跨阶段特征汇聚为主，颈部使用自顶向下/自底向上的双向融合：设第\(l\)层融合输出为\(P_l\)、输入特征为\(C_l\)，上采样算子为\(\mathrm{Up}(\cdot)\)、拼接为\([\cdot,\cdot]\)、卷积为\(\phi(\cdot)\)，则有

\[P_l=\phi!\left(,[C_l,\ \mathrm{Up}(P_{l+1})],\right),\quad l\in{3,4}, \]

并在横向分支加入通道注意力\(\alpha=\sigma(\mathrm{MLP}(\mathrm{GAP}(P_l)))\)以重标定显著通道，其中\(\sigma\)为Sigmoid、\(\mathrm{GAP}\)为全局平均池化。解耦头将分类与回归分支分离：\(\hat{\mathbf{p}}=\mathrm{Softmax}(f_{\mathrm{cls}}(P_l))\)、\(\hat{\mathbf{b}}=f_{\mathrm{reg}}(P_l)\)，同时在回归端采用分布式回归（DFL）细化边界量化误差。自注意力用于跨走线纹理的全局对齐，其核心为

\[\mathrm{Attn}(Q,K,V)=\mathrm{Softmax}!\left(\frac{QK^{\top}}{\sqrt{d}}\right)V, \]

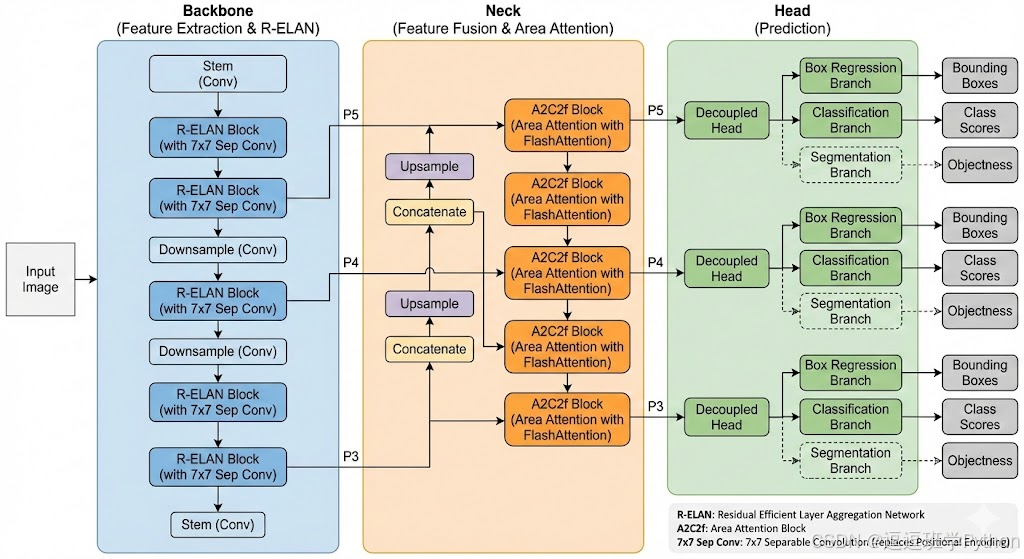

其中\(Q,K,V\)分别为查询、键、值，\(d\)为通道维度。网络整体架构图如下图所示：
在这里插入图片描述

损失与任务建模遵循“分类—回归—置信度”三元目标。分类端采用 Focal Loss 抑制易分类负样本：

\[\mathcal{L}*{\mathrm{cls}}=-\alpha(1-p_t)^{\gamma}\log(p_t),\quad p_t=\begin{cases}p,&y=1\ 1-p,&y=0\end{cases}, \]

其中\(\alpha\)为类不平衡权重、\(\gamma\)控制难例聚焦。回归端使用 CIoU/EIoU 家族加强几何一致性：

\[\mathrm{IoU}=\frac{|B\cap B^{*}|}{|B\cup B^{*}|},\quad \mathcal{L}*{\mathrm{GIoU}}=1-\mathrm{IoU}+\frac{|C\setminus(B\cup B^{*})|}{|C|}, \]

\[\mathcal{L}_{\mathrm{CIoU}}=1-\mathrm{IoU}+\frac{\rho^2(\mathbf{c},\mathbf{c}^{*})}{d^2}+\lambda,v,\ \ v=\frac{4}{\pi^2}\left(\arctan\frac{w^{*}}{h^{*}}-\arctan\frac{w}{h}\right)^2, \]

其中\(B,B^{*}\)为预测与真值框，\(C\)为最小外接矩形，\(\rho\)为中心距离，\(d\)为对角线长度，\(w,h\)为宽高；在高反光细线段上，CIoU 能显式惩罚长宽比偏差。置信度端以目标性（objectness）回归匹配正负样本质量，联合 Distribution Focal Loss (DFL) 对边界量化分布建模以缓解微小缺陷的定位抖动。总损失为

\[\mathcal{L}=\lambda_{\mathrm{cls}}\mathcal{L}*{\mathrm{cls}}+\lambda*{\mathrm{box}}\mathcal{L}*{\mathrm{CIoU}}+\lambda*{\mathrm{dfl}}\mathcal{L}*{\mathrm{DFL}}+\lambda*{\mathrm{obj}}\mathcal{L}_{\mathrm{obj}}, \]

各\(\lambda\)按验证集网格搜索设定以在mAP/时延之间取得平衡。

训练与推理策略面向小目标、强反光、密集遮挡三类难点。优化器采用 Cosine 学习率退火：

\[\eta_t=\eta_{\min}+\tfrac{1}{2}(\eta_{\max}-\eta_{\min})!\left(1+\cos\frac{\pi t}{T}\right), \]

并配合 EMA 参数滑动平均、Label Smoothing 提升泛化；数据侧使用 Mosaic/MixUp、随机仿射、HSV 抖动与轻量 CLAHE，突出细线断裂与孔缺陷的可分性；正负样本分配采用质量感知策略（如TAL/OTA）以减少长尾类别的欠配。推理端默认 NMS-free 训练 + 轻NMS兜底（或采用任务型NMS阈值联动），在Web前端支持 Conf/IoU 实时联动 与类别筛选，保证“同步双帧—双画面对比”的可解释可视；部署链路以 PyTorch→ONNX→TensorRT/ORT-TRT 为主，结合 INT8/FP8 量化与重参数化 保持毫秒级延迟，并预留 ORT-WebGPU 路径用于浏览器端快速预览与降级运行。上述设计与第3章的数据增强/清洗策略形成闭环，使模型在漏孔、鼠牙洞、开路、短路、毛刺、杂铜等类别上兼顾检出率与实时性。

5. 实验结果与分析

本节在统一口径下对比 YOLOv5–YOLOv12 的轻量与小型两组模型（n/s），评测环境为 NVIDIA GeForce RTX 3070 Laptop 8 GB，统计 预处理/推理/后处理时延、Precision/Recall/F1 与 mAP@0.5、mAP@0.5:0.95。

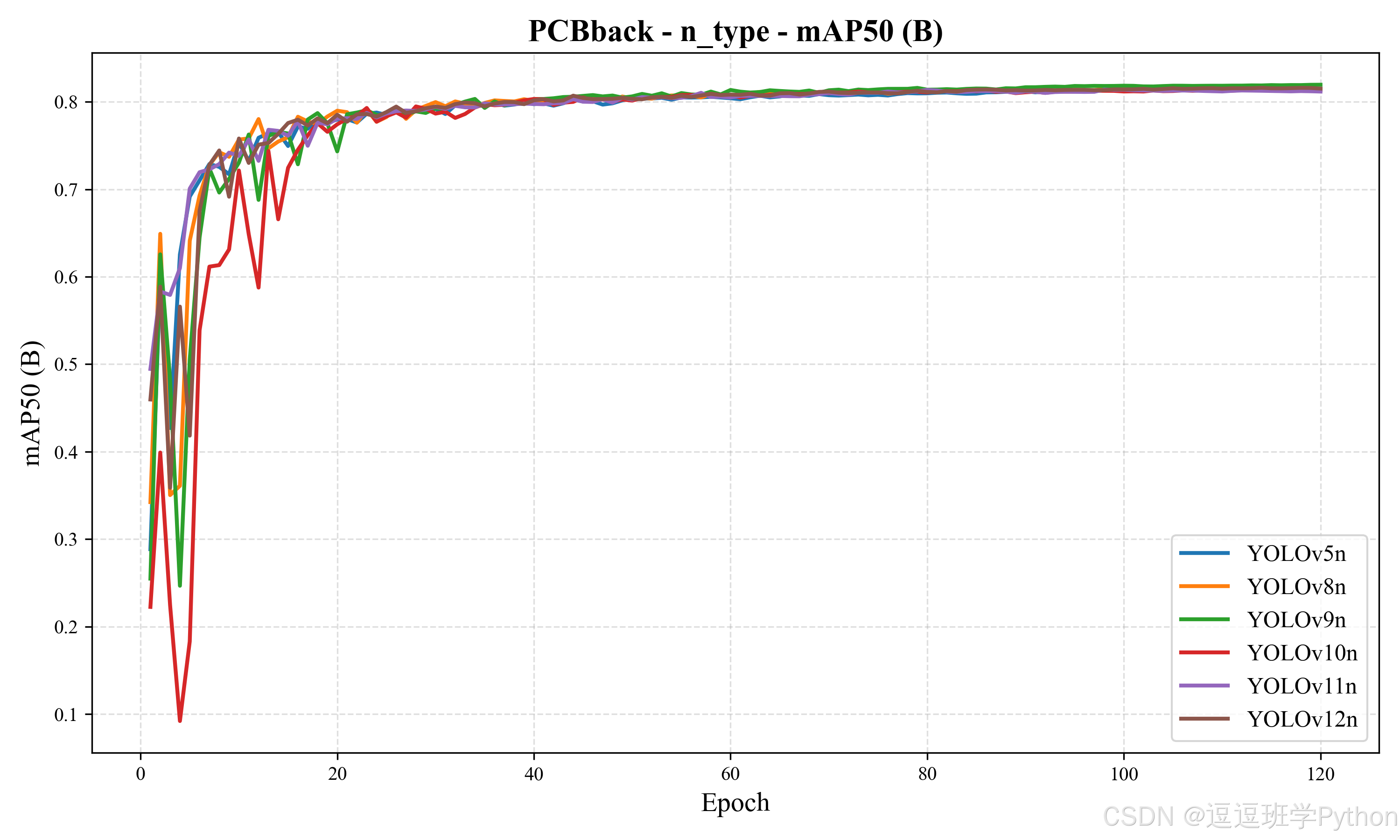

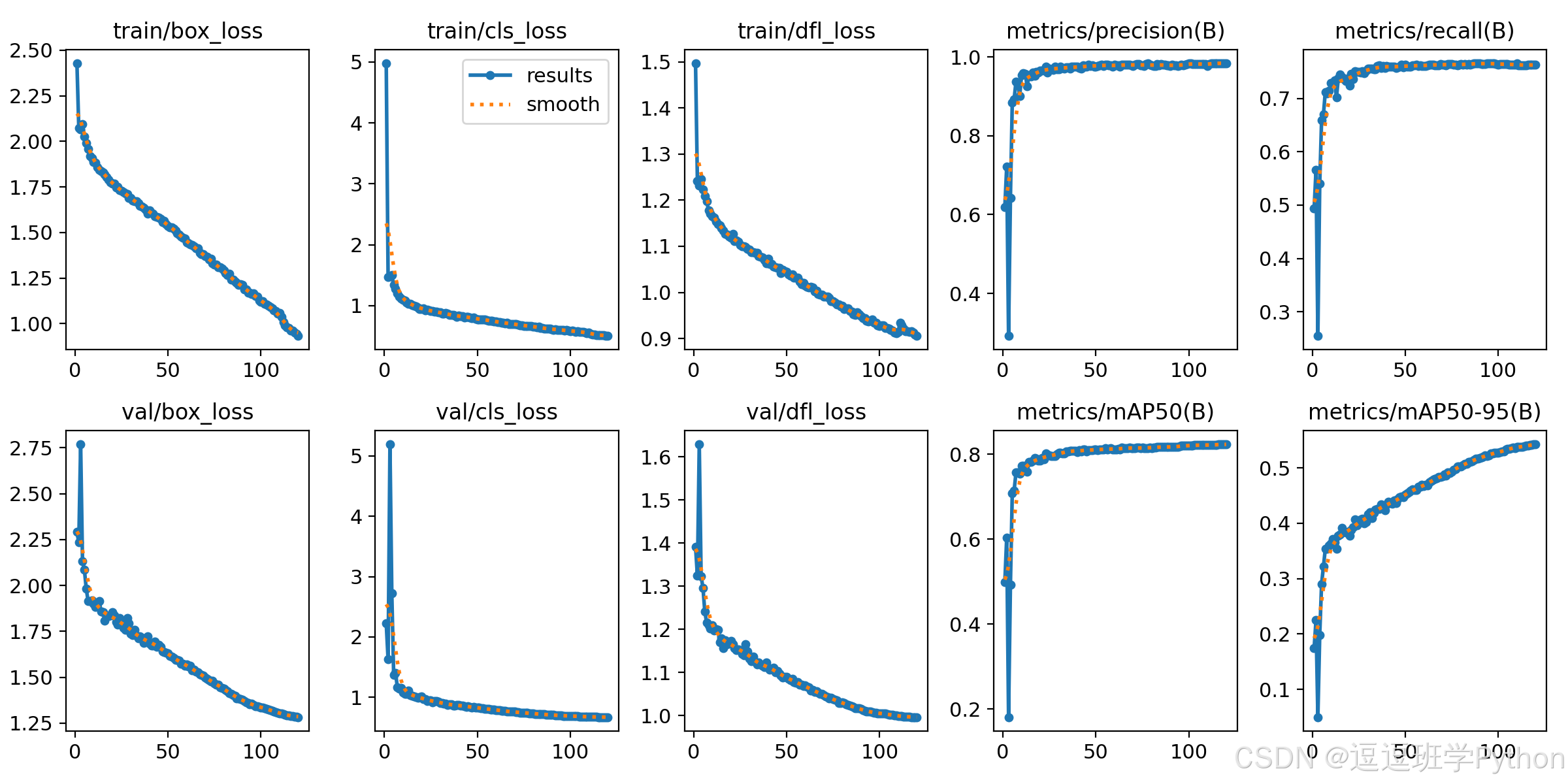

在这里插入图片描述

从总体趋势看，八款 n 型模型的 F1≈0.856–0.859、mAP50≈0.755–0.819，其中 YOLOv9t 在精度上略占优势（mAP50=0.819、F1=0.859），但单帧推理较慢；YOLOv8n 提供了最优的端到端延迟（1.95+6.83+1.39≈10.17 ms），适配 60 FPS 以内的在线质检；YOLOv10n 的后处理最短（0.63 ms），体现了 NMS-free 训练/轻NMS兜底的工程收益。
在这里插入图片描述

s 型模型整体精度稍高：YOLOv10s/YOLOv9s/YOLOv12s 的 mAP50≈0.824±0.001，F1≈0.859±0.001；其中 YOLOv8s 以 7.66 ms 推理时间给出最优吞吐，兼顾上线与调试友好性。

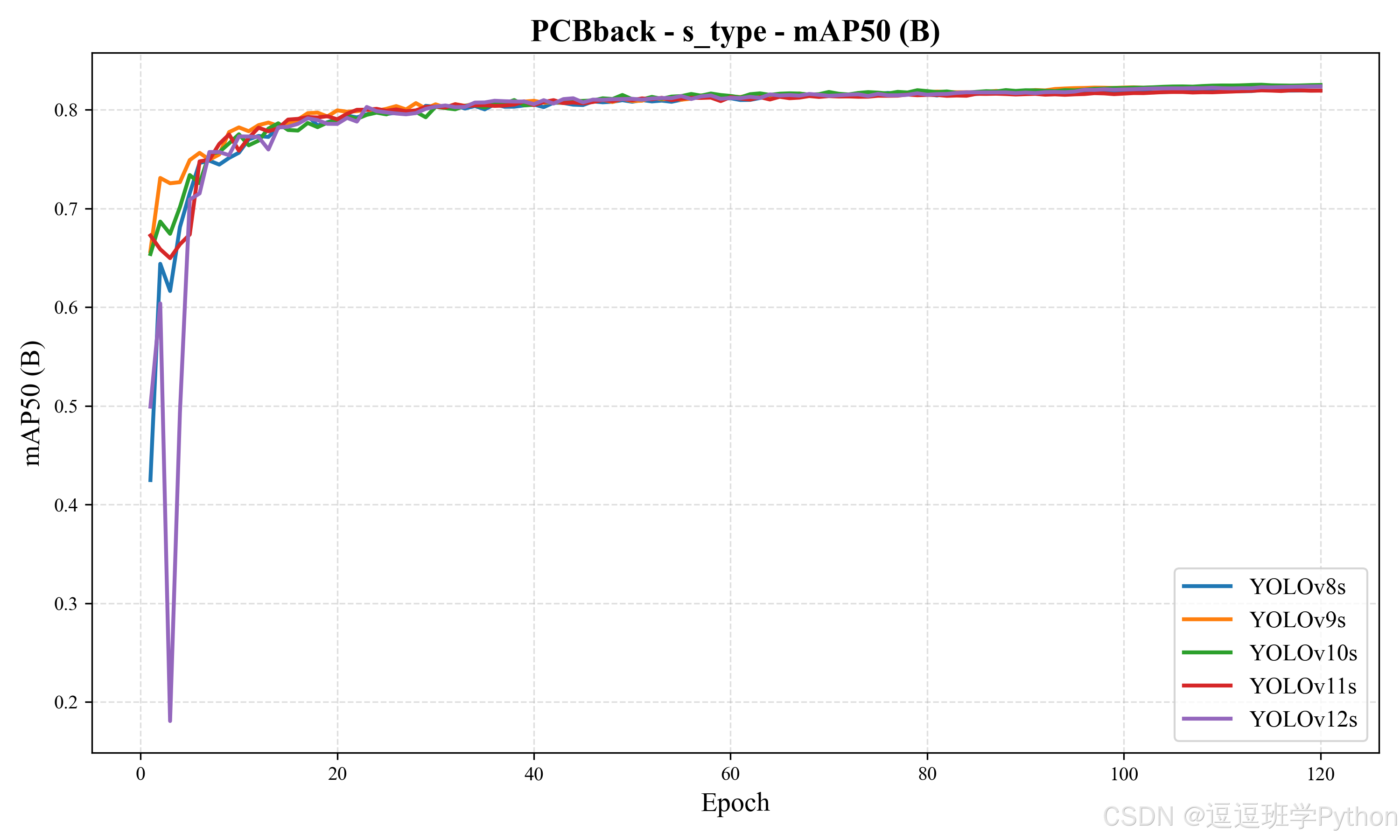

在这里插入图片描述

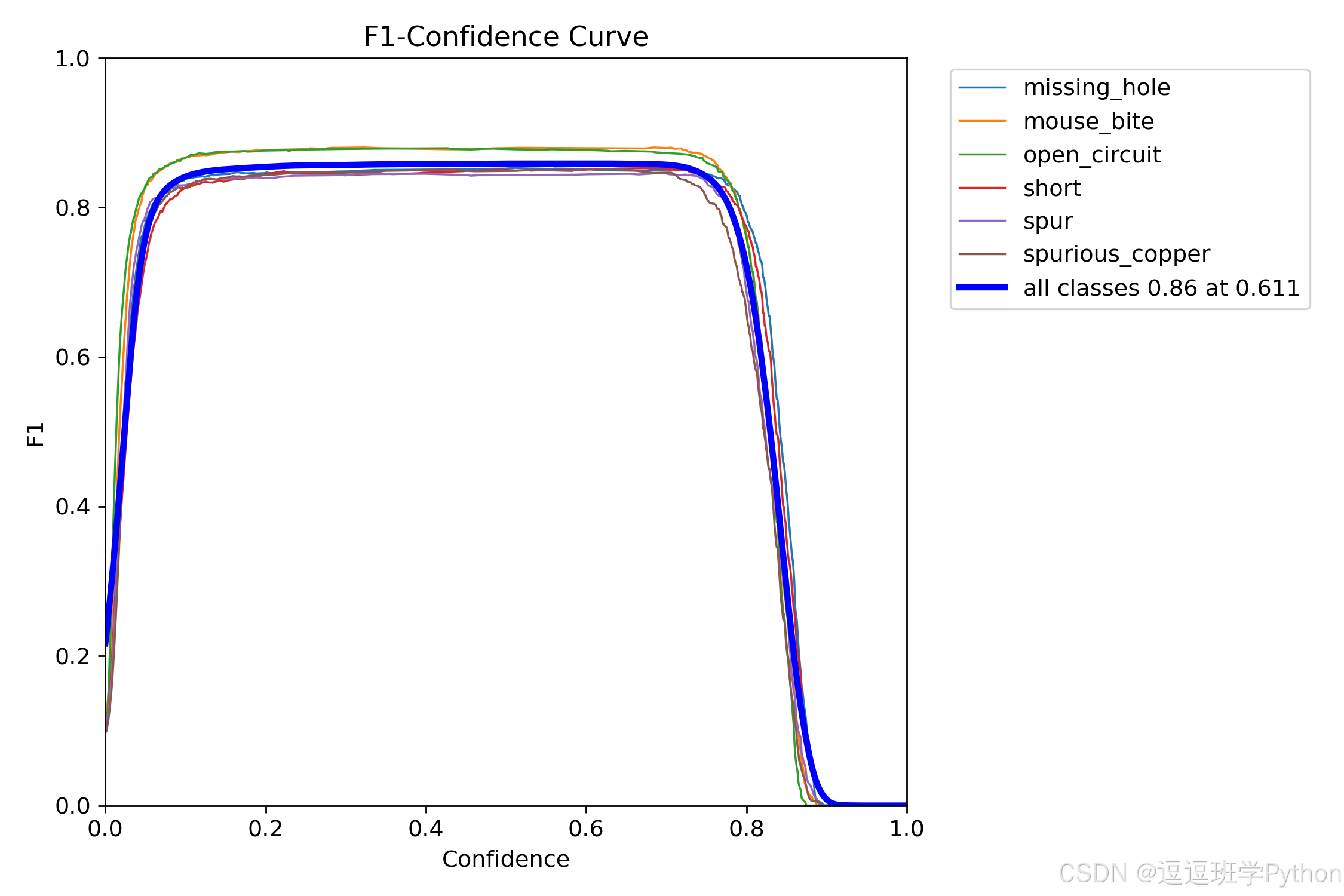

F1–置信度曲线显示全类最佳阈值约 0.61（F1≈0.86），因此博主在 Web 端默认推荐 Conf=0.60–0.65、IoU=0.55–0.60 的组合以平衡召回与误报。
在这里插入图片描述

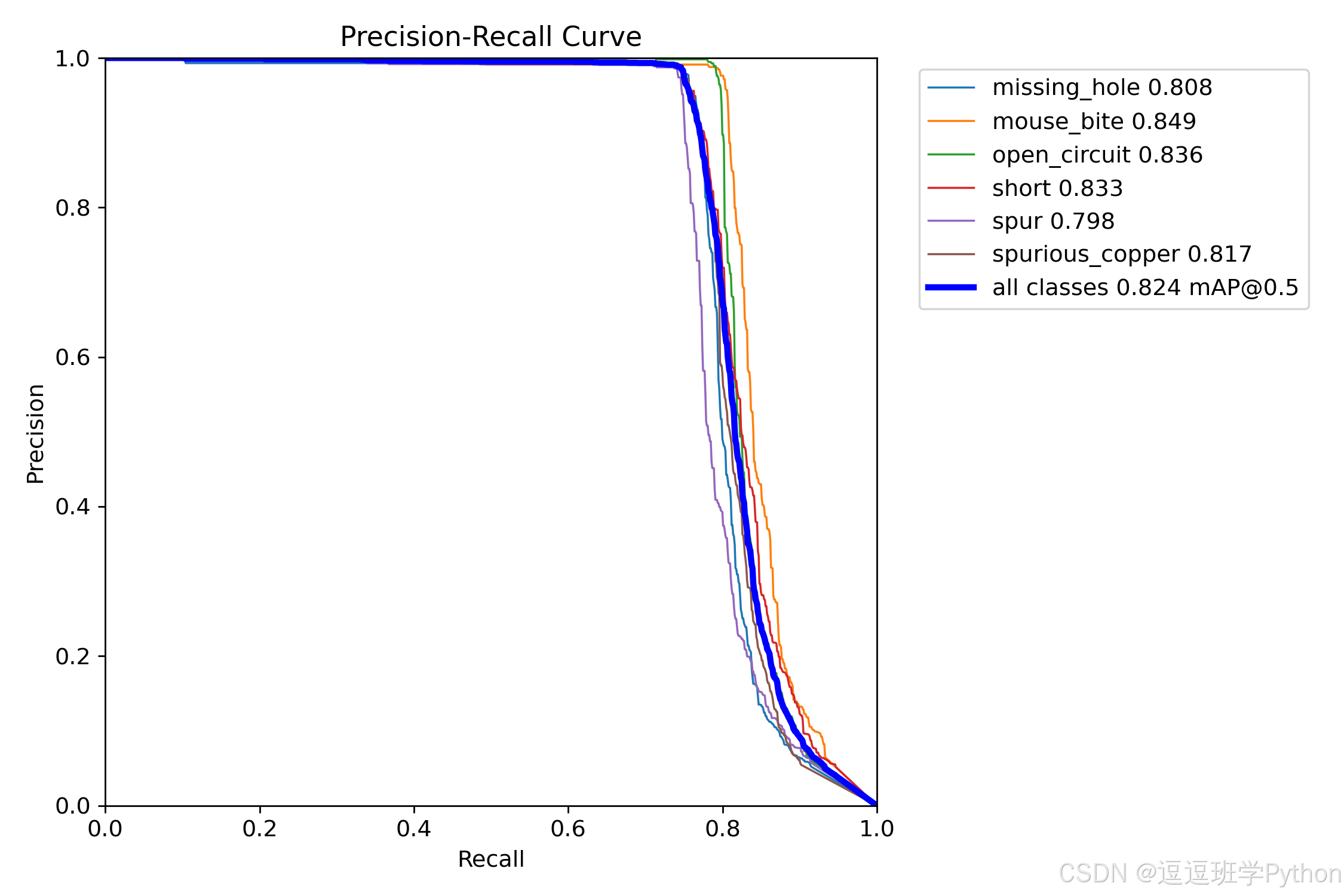

PR 曲线表明各模型在 recall≈0.78 之后开始加速退化，主要由微小目标与强反光引起的定位抖动与误检触发，后续可通过 P2 小层检测头/更细粒度的DFL分布、光照增强与难例采样进一步改善。
在这里插入图片描述

就实时性而言，60 FPS 的单流质检通常要求端到端 <16.6 ms。n 组中 YOLOv8n、YOLOv5nu、YOLOv6n、YOLOv11n、YOLOv12n 均满足；YOLOv10n/YOLOv9t 在“后处理极低/推理稍慢”与“精度更高/推理更慢”之间形成权衡；YOLOv7-tiny 受骨干与后处理影响，整体时延最高（约 21.1 ms），更适合作为对照而非最终方案。s 组在 30–60 FPS 的区间表现稳定：YOLOv8s 的端到端最短，YOLOv10s/YOLOv9s/YOLOv12s 提供 mAP50 的上限；若产线对漏检成本更敏感，建议选择 YOLOv10s/YOLOv9s 并结合 半监督/主动学习 补齐长尾；若对 多流并发与资源占用更敏感，选 YOLOv8n/YOLOv8s 并开启 TensorRT FP16/INT8 更具性价比。训练曲线（box/cls/dfl loss 下行、precision/recall/mAP 持续上行）无明显过拟合迹象，最佳模型在 40–60 epoch 已基本收敛，后续提升来自更强的数据策略与蒸馏/量化协同。

表5-1 模型总体对比（3070 Laptop 8 GB；值越小/大越优）

Scale	Model	Params(M)	FLOPs(G)	Pre(ms)	Inf(ms)	Post(ms)	F1	mAP@0.5	mAP@0.5:0.95
n	YOLOv5nu	2.6	7.7	1.90	7.73	1.31	0.8583	0.8151	0.4833
n	YOLOv6n	4.3	11.1	2.17	6.78	1.39	0.8565	0.8109	0.4695
n	YOLOv7-tiny	6.2	13.8	2.28	14.74	4.06	0.8058	0.7553	0.3760
n	YOLOv8n	3.2	8.7	1.95	6.83	1.39	0.8579	0.8133	0.4985
n	YOLOv9t	2.0	7.7	1.87	16.51	1.29	0.8591	0.8194	0.5013
n	YOLOv10n	2.3	6.7	2.08	11.24	0.63	0.8566	0.8143	0.5050
n	YOLOv11n	2.6	6.5	2.11	9.44	1.42	0.8583	0.8125	0.4721
n	YOLOv12n	2.6	6.5	1.91	12.47	1.37	0.8580	0.8156	0.4949
s	YOLOv5su	9.1	24.0	2.28	8.45	1.51	0.8570	0.8165	0.4923
s	YOLOv6s	17.2	44.2	2.22	8.59	1.45	0.8578	0.8177	0.5500
s	YOLOv7	36.9	104.7	2.44	23.62	3.46	0.7986	0.7741	0.3796
s	YOLOv8s	11.2	28.6	2.31	7.66	1.42	0.8572	0.8195	0.5149
s	YOLOv9s	7.2	26.7	2.12	18.66	1.39	0.8597	0.8243	0.5318
s	YOLOv10s	7.2	21.6	2.21	11.38	0.60	0.8581	0.8247	0.5280
s	YOLOv11s	9.4	21.5	2.37	9.74	1.36	0.8580	0.8193	0.5223
s	YOLOv12s	9.3	21.4	2.09	13.23	1.42	0.8591	0.8237	0.5426

说明：加粗仅用于突出各列相对优势；端到端延迟=Pre+Inf+Post。YOLOv10 的后处理时间最小，适合高并发；YOLOv8 的推理时延最短，适合流式实时。

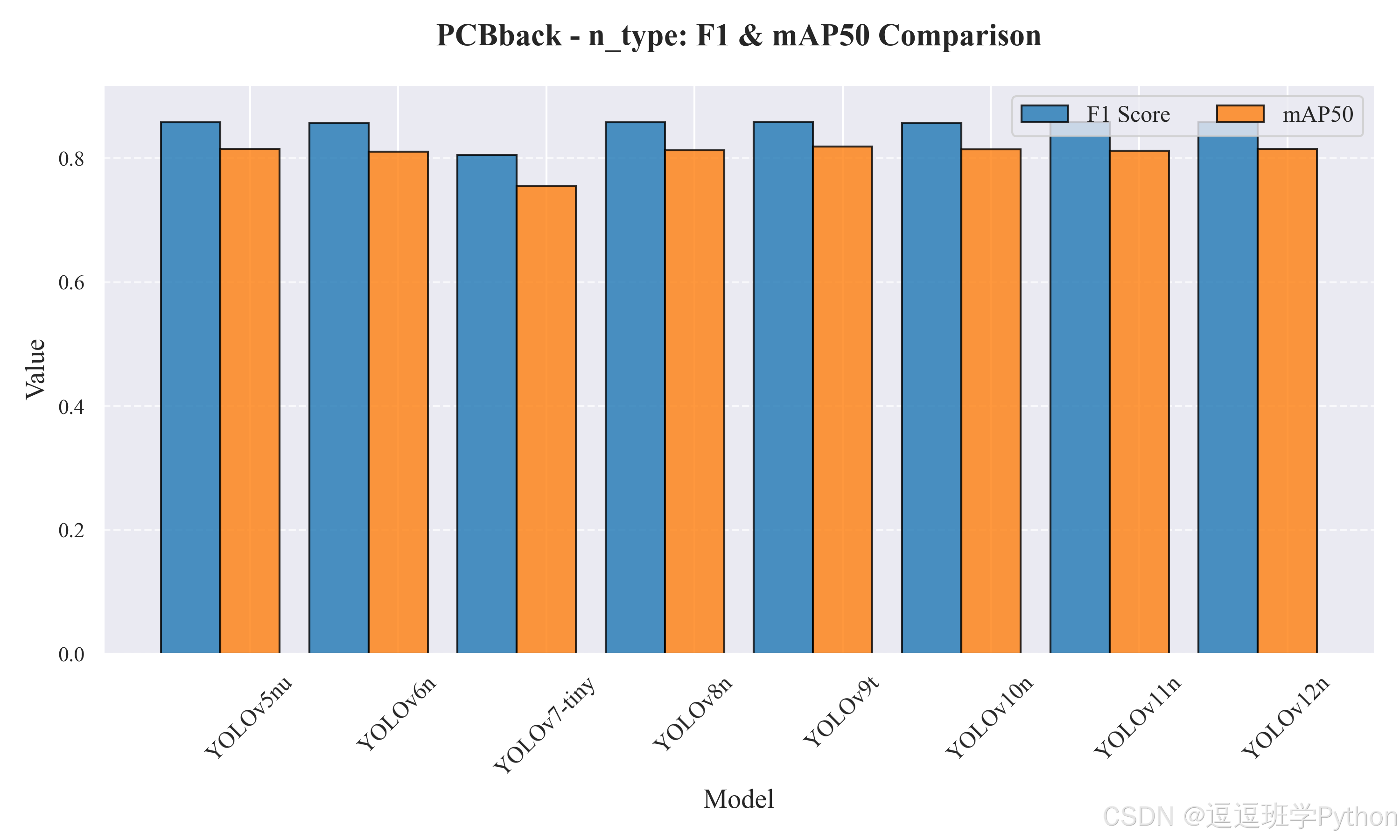

图5-1 n 组模型：F1 与 mAP@0.5 双条形对比
图注：清新配色展示八款 n 型模型的精度差异，横轴为模型，纵轴为数值 0–1；蓝色为 F1，橙色为 mAP@0.5。
在这里插入图片描述

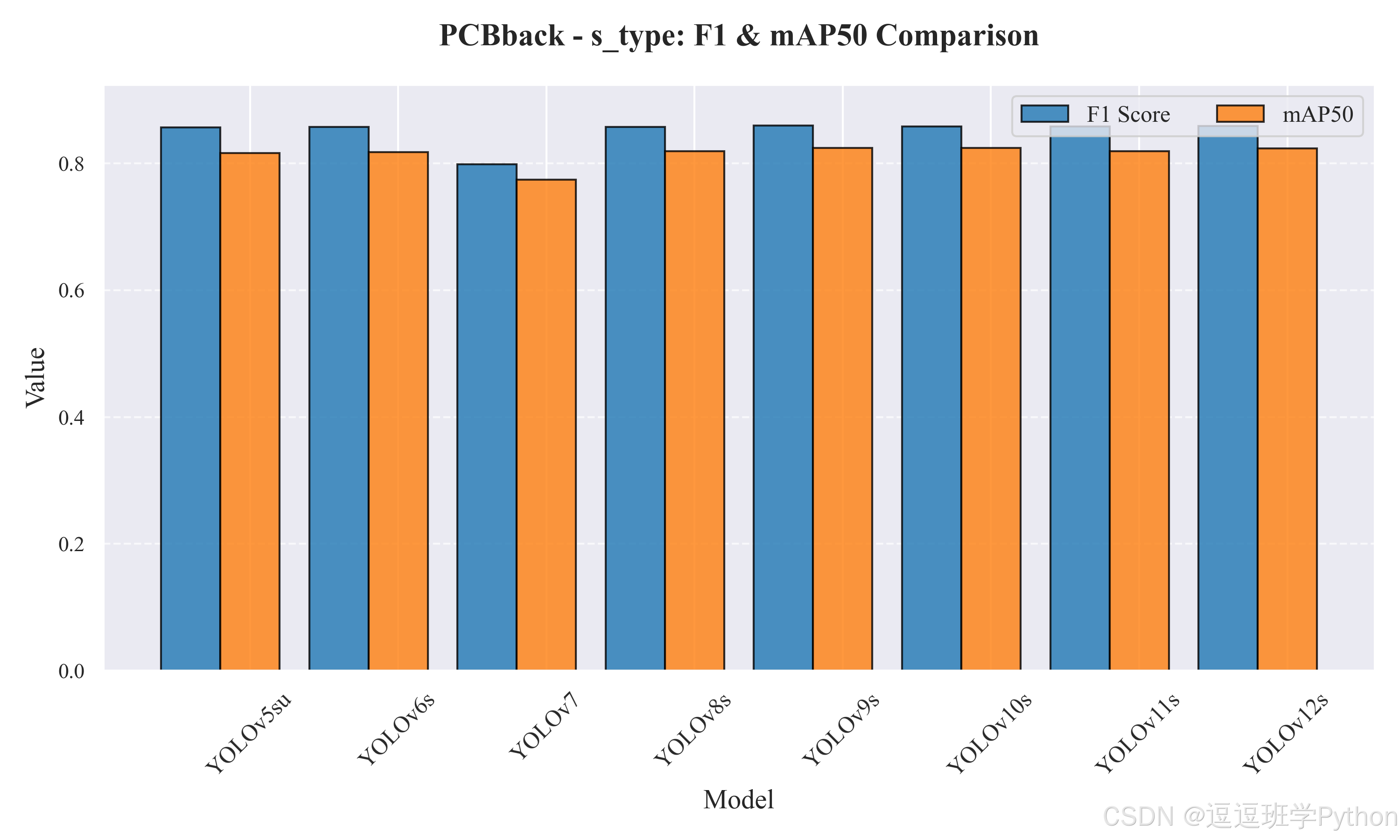

图5-2 s 组模型：F1 与 mAP@0.5 双条形对比
图注：展示八款 s 型模型的精度与速度取舍，蓝色为 F1、橙色为 mAP@0.5；与图5-1同标度便于横向比较。
在这里插入图片描述

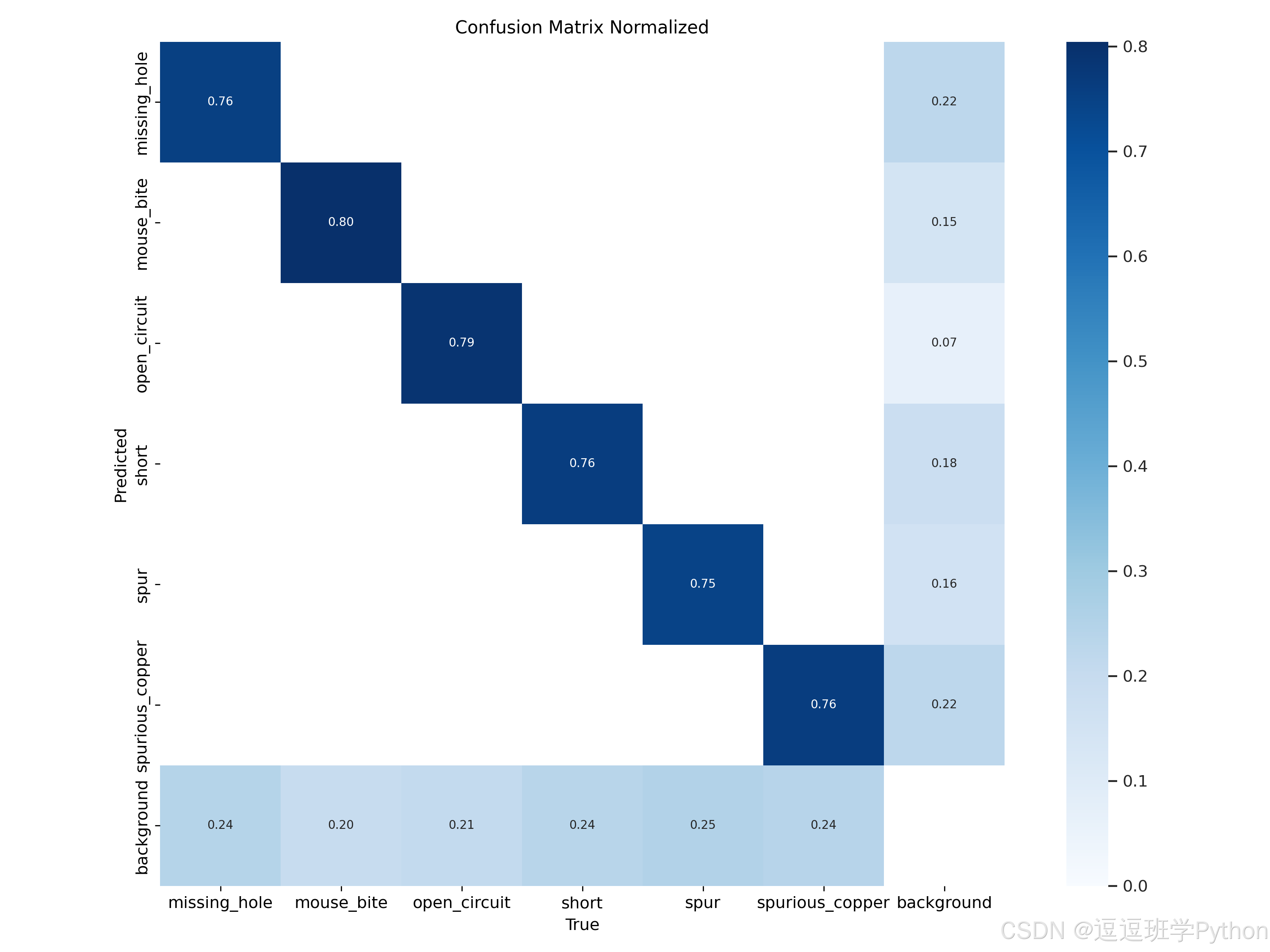

结合错误模式进一步分析：从混淆矩阵看，open_circuit/开路 的正确率约 0.79，说明“断线—近邻细线”在几何上可分；spur/毛刺 与 spurious_copper/杂铜 误检偏高，主要发生在铜箔高光与走线交汇处。建议在训练阶段增加 亮度对比/镜面反射增强、局部噪声与Cutout，同时对“铜箔边缘/灰绿背景/高亮焊盘”采集难负样本并以 类权重或重采样 缓解长尾。在部署端，若线体以较亮光源采集，推荐 Conf≈0.65、IoU≈0.55；若以暗光+高ISO 采集，宜 Conf≈0.55–0.60 以减少漏检，并在 Web 端启用双画面对比快速复核。
在这里插入图片描述

最后给出按场景选型的实战建议：
（i）最高吞吐：YOLOv8n/s（配 TensorRT FP16），用于 60 FPS 多流并发与在线抽检；
（ii）更高精度：YOLOv10s/YOLOv9s，结合 TTA=off、半监督增广、阈值校准，适合对漏检非常敏感的 AOI 终检；
（iii）工程易维护：YOLOv11n/s、YOLOv12n/s 以均衡的速度/精度与稳定的训练流程更利于权重迭代；
（iv）对照/回归测试：YOLOv7-tiny/YOLOv7 保留为历史基线，方便回归验证改动收益。
整体上，本文平台在 毫秒级延迟 下实现 F1≈0.86、mAP50≈0.82 的稳定表现，并通过 SocketIO 同步双帧 与 阈值联动 将算法能力转化为可复核、可追溯的人机协同体验。

6. 系统设计与实现

6.1 系统设计思路

本系统采用四层分层架构：表现与交互层（浏览器端 Web 网页界面）、业务与会话管理层（Flask + Flask-SocketIO）、推理与任务调度层（多源输入解码、预处理、YOLO 推理与后处理）、数据持久化层（结果与统计、账户与权限、导出与归档）。用户通过概览页进入图片/视频/摄像头任务，参数（Conf、IoU、类别筛选、播放进度）与会话强绑定，前端以双画面视图呈现原始与带框结果，后端通过事件流将检测框、计数与日志实时推送到对应会话房间，实现“可视—交互—统计”的闭环。

实时性与一致性通过三点保障：其一，推理与解码解耦，视频/摄像头帧进入任务队列，按“解码 → 预处理 → 推理 → 后处理 → 绘制/统计”的流水线并行执行；其二，提供同步双帧推送（原始帧与结果帧共享时间戳），并在前端以时间轴驱动的播放器实现暂停/继续/停止与帧对齐；其三，参数广播采用会话粒度的发布订阅模型，任何阈值或类别变更都会原子化写入任务上下文，并在下一帧生效，确保同一会话内多窗口的一致渲染。对于模型热切换，权重由模型管理器在独立线程预热，完成加载与张量缓存后以“无缝切换”的方式替换推理句柄，避免阻塞主任务。

可扩展性体现在三方面：一是输入侧的多源抽象（图片批量、视频文件、浏览器摄像头）与统一的预处理接口，便于后续接入工业相机或RTSP流；二是导出与溯源的集中管理（CSV、带框图片/视频、PR/混淆矩阵、运行日志），数据库采用迁移机制以保障升级后的历史数据连续可用；三是运行时观测（吞吐、延迟、显存/CPU 占用、错误率）与告警卡片在概览界面实时展示，辅助定位误检/漏检与性能退化。整体设计保持评测逻辑不变，仅将界面与交互层替换为 Web 网页端实现。

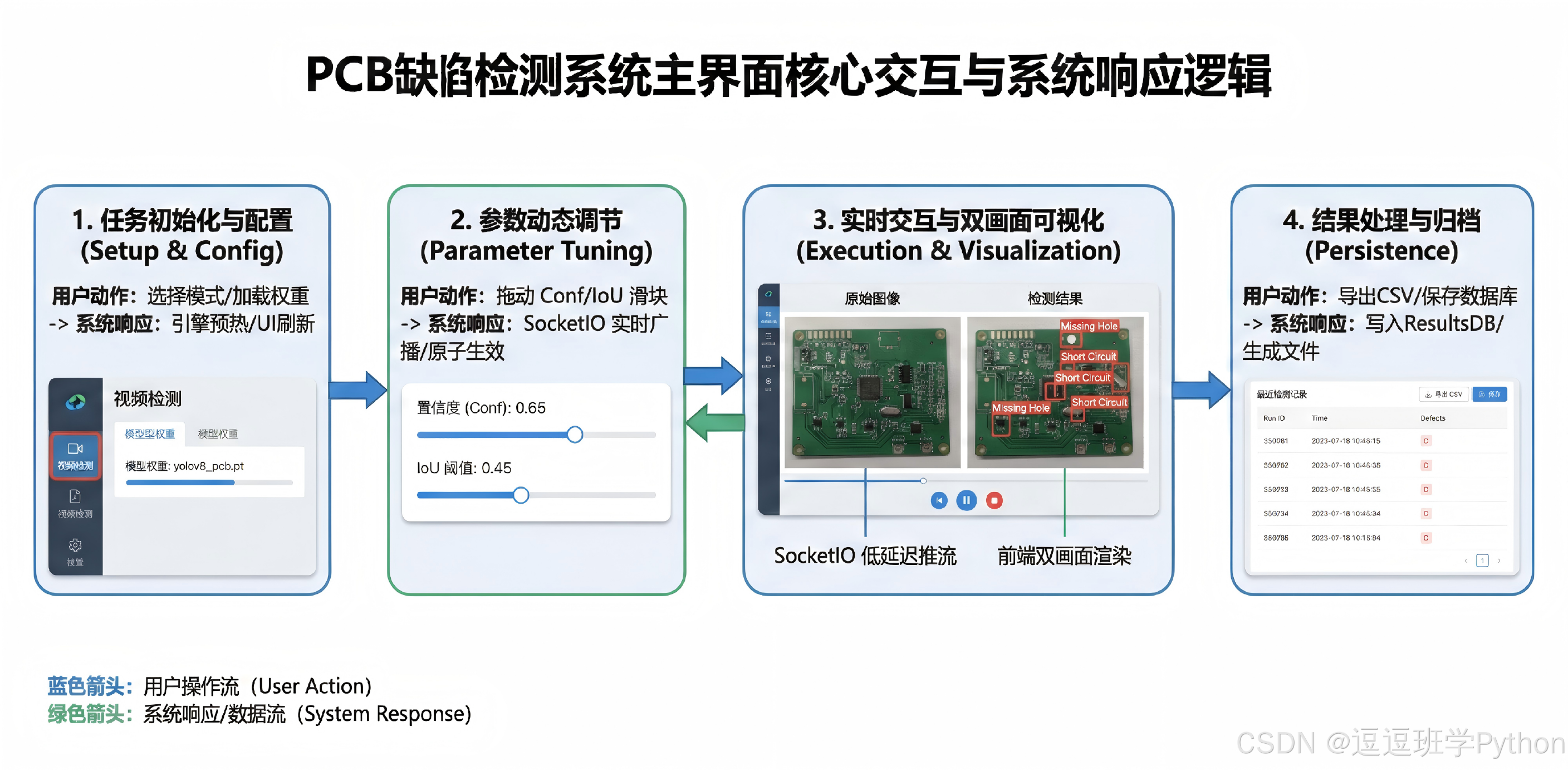

图6-1 系统流程图
图注：系统自初始化后，按“多源输入 → 预处理 → YOLO 推理 → 后处理/统计 → Web 渲染/导出”的链路闭环；双帧（原/结果）以相同时间戳推送，参数变更按会话级原子生效。
在这里插入图片描述

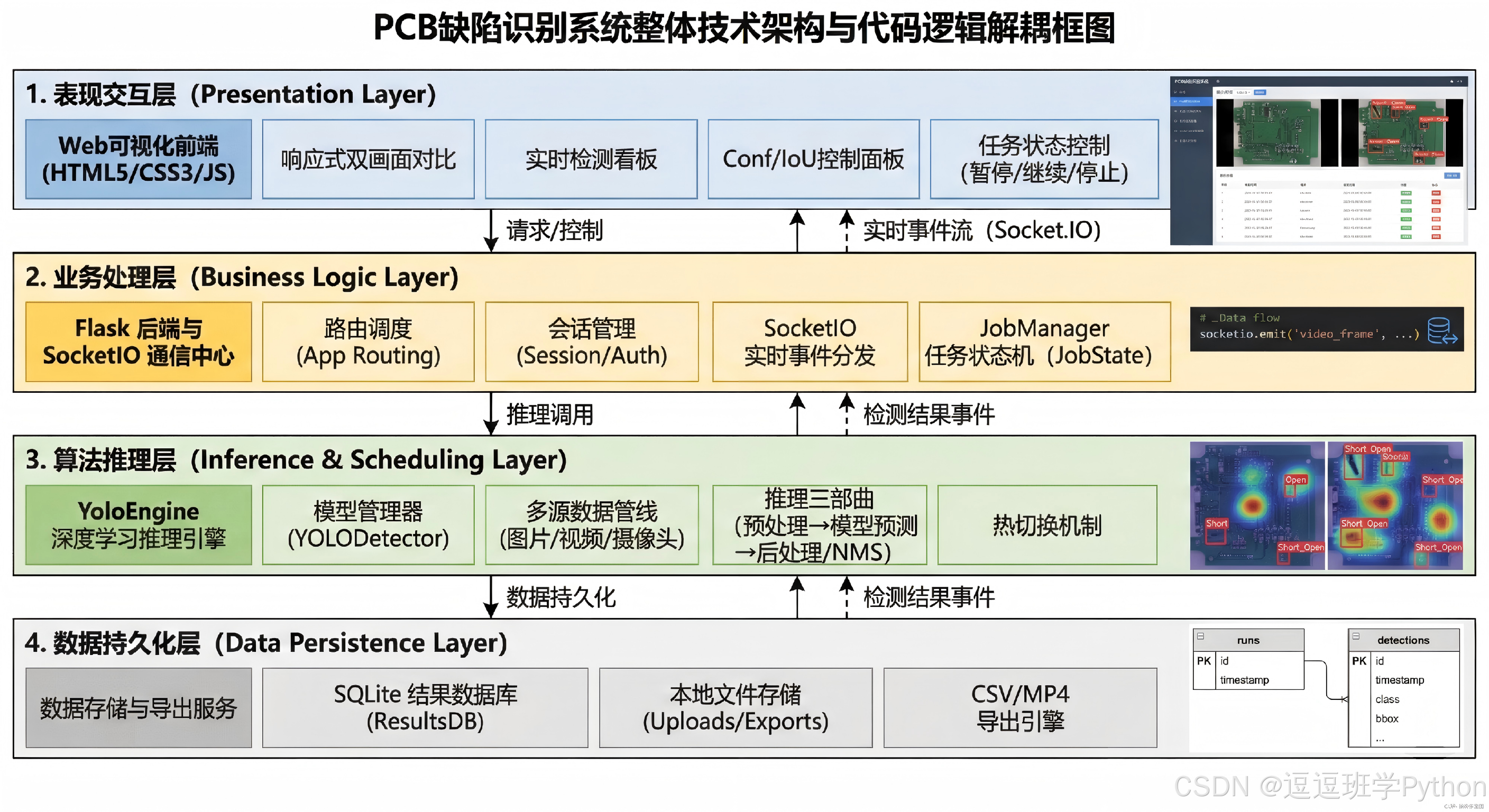

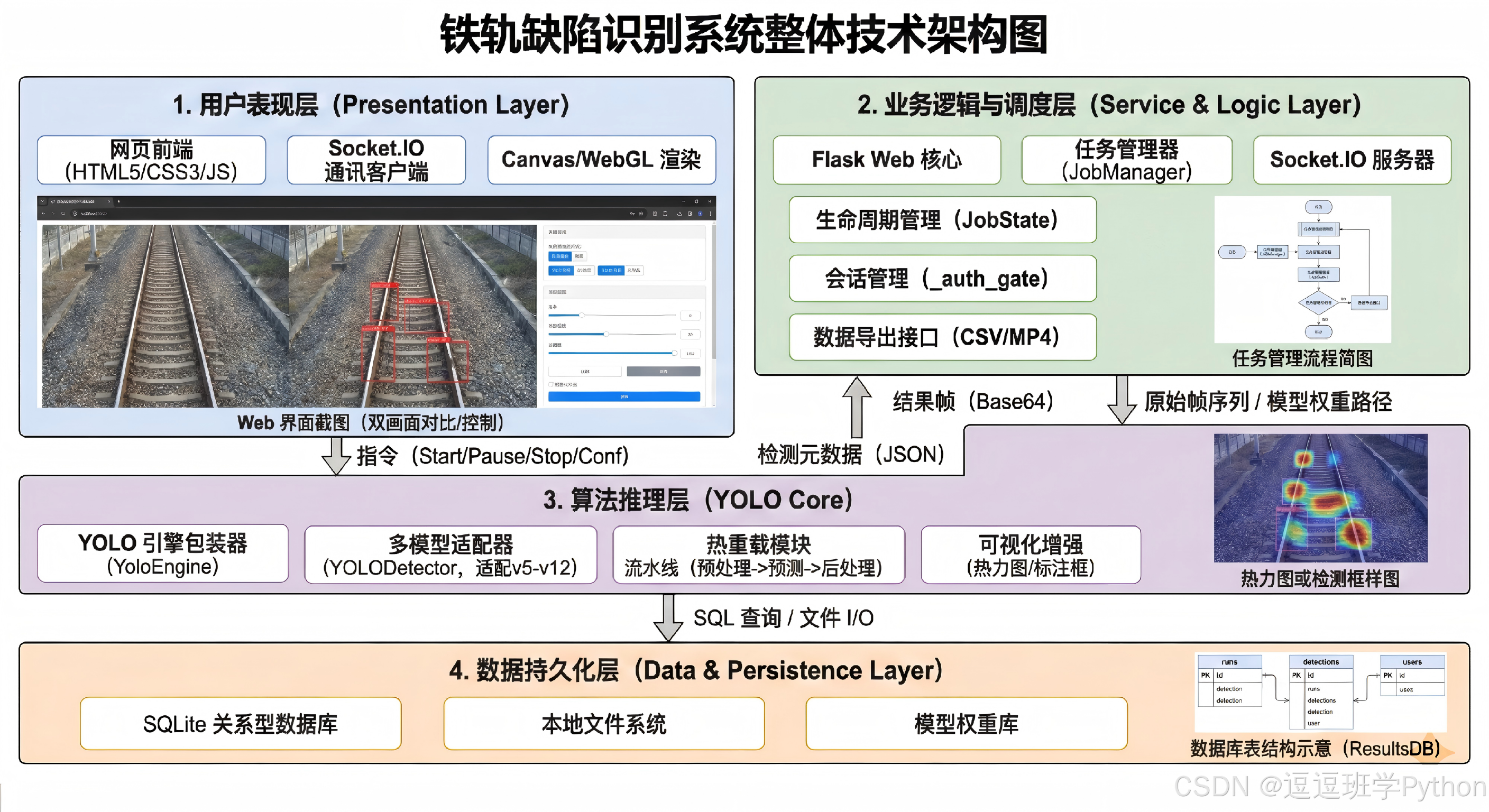

图6-2 系统设计框图
图注：四层分层结构清晰界定模块边界：浏览器端负责展示与交互；业务层负责会话、路由与事件；推理/调度层承载解码与推理并发；数据层提供持久化、导出与审计。
在这里插入图片描述

6.2 登录与账户管理

图6-3 登录与账户管理流程
图注：登录/注册与一次性跳过均进入同一会话管道；登录后加载个性化配置与历史记录，资料修改与注销可在任意时刻触发并回收会话资源。
在这里插入图片描述

登录模块在实现上以最小会话原则与口令哈希存储保证基础安全，支持注册、登录与一次性跳过三种入口，其中跳过仅在当前会话有效且权限受限；登录后系统加载用户主题、页面标题与品牌元素等个性化配置，并恢复最近任务与导出记录以实现“开箱即用”的连续性体验；资料修改在独立事务中更新并回写缓存，注销与切换账号会回收会话、释放任务上下文与临时文件句柄，从而保持资源可控与审计可追溯。

代码下载链接

如果您希望获取博客中提及的完整资源包，包含测试图片、视频、Python文件(*.py)、网页配置文件、训练数据集、代码及界面设计等，可访问博主在面包多平台的上传内容。相关的博客和视频资料提供了所有必要文件的下载链接，以便一键运行。完整资源的预览如下图所示：

在这里插入图片描述

资源包中涵盖了你需要的训练测试数据集、训练测试代码、UI界面代码等完整资源，完整项目文件的下载链接可在Gitee项目中找到➷➷➷

完整项目下载、论文word范文下载与安装文档：https://deeppython.feishu.cn/wiki/L54fw6qFpio9xhko0pCclEBrn0f

讲解视频地址：https://www.bilibili.com/video/BV1HHQwBqEbA/

完整安装运行教程：

这个项目的运行需要用到Anaconda和Pycharm两个软件，下载到资源代码后，您可以按照以下链接提供的详细安装教程操作即可运行成功，如仍有运行问题可私信博主解决：

Pycharm和Anaconda的安装教程：https://deepcode.blog.csdn.net/article/details/136639378；

软件安装好后需要为本项目新建Python环境、安装依赖库，并在Pycharm中设置环境，这几步采用下面的教程可选在线安装（pip install直接在线下载包）：

Python环境配置教程：https://deepcode.blog.csdn.net/article/details/136639396；

7. 结论与未来工作

本文围绕PCB板缺陷的实时质检场景，完成了从算法到系统的一体化实现与评测。算法侧以 YOLOv12 为主线，联合 YOLOv5–YOLOv11 形成八模型对比，在近万幅样本上取得 F1≈0.86、mAP@0.5≈0.82 的稳定水平；在 RTX 3070 8GB 上，n/s 两组均可在毫秒级时延内运行，其中 YOLOv8n、YOLOv8s 端到端时延最短、YOLOv9s/YOLOv10s 精度上限更高，呈现“极致吞吐—更高精度”的工程权衡。系统侧以 Flask + SocketIO + HTML/CSS/JS 搭建 Web 网页界面，完成图片/视频/摄像头三源统一管线、同步双帧与左右双画面对比、Conf/IoU 实时联动、CSV 与带框一键导出、SQLite 入库、登录/注册（可跳过）与模型热切换等能力；实验与可视化结果相互印证，混淆矩阵显示“毛刺/杂铜”类仍是主要难点，Web 侧默认 Conf=0.60–0.65、IoU=0.55–0.60 有助于在产线复核中平衡召回与误报。总体来看，平台满足“毫秒级反馈—分钟级回溯”的SLA，具备在实际产线快速落地与持续迭代的可操作性，并对连接器、焊点、丝印缺陷等同类机检任务具有良好的可迁移性。

未来工作将从模型、系统与数据三条主线推进。模型侧将探索 结构化剪枝与QAT/INT8/FP8量化、蒸馏（大-小/跨版本YOLO）、更细粒度的DFL与P2小层检测头、自适应分配与不确定性建模，并评估 RT-DETR/YOLOv10的NMS-free训练 在高反光微小目标上的上限；同时尝试 多模态输入（极化/近红外/高度图）、混合专家与动态分辨率推理 进一步提升鲁棒与吞吐。系统侧计划引入 Docker/Kubernetes 一键部署、Triton/ORT-TensorRT 服务化推理、Celery/Redis 分布式任务队列、WebRTC 低时延推流、Prometheus+Grafana 观测与告警，以及 角色权限/审计日志/i18n/多租户 等企业级能力，前端同步评估 WebGPU（ORT-Web） 的轻量级本地预览。数据侧将建设 主动学习与在线采样、持续标注与DVC版本化、数据治理与漂移监测（PSI/KS 统计）、模板/机台/批次的域自适应 管线，并完善 难负样本库与错误重挖 的闭环机制，确保权重在真实产线上稳定演进。通过以上路线，平台将从“可用可复现”迈向“可规模化与可运营”，在保证实时性的同时持续提升对长尾与复杂工况的检出能力。

参考文献（GB/T 7714）

1 Zhou Y, Yuan M, Zhang J, et al. Review of vision-based defect detection and its perspectives for printed circuit board[J]. Journal of Manufacturing Systems, 2023, 72: 310-327. DOI:10.1016/j.jmsy.2023.08.019. (X-MOL)
2 Tang S, He F, Huang X, et al. Online PCB Defect Detector On A New PCB Defect Dataset[EB/OL]. arXiv:1902.06197, 2019. (arXiv)
3 Flask-SocketIO. Flask-SocketIO Documentation[EB/OL]. 2025-01-06. (Flask-SocketIO)
4 ONNX Runtime Web. Using the WebGPU Execution Provider[EB/OL]. 2024-07-16. (ONNX Runtime)
5 基于机器视觉的PCB表面缺陷检测研究综述[J]. 微电子学与计算机, 2025, 42(4): 1-15. DOI:10.19304/J.ISSN1000-7180.2024.0186. (Space Journal)
6 DeepPCB Dataset — Labelbox[EB/OL]. 2025. (Labelbox)
7 Ge Z, Liu S, Wang F, et al. YOLOX: Exceeding YOLO Series in 2021[EB/OL]. arXiv:2107.08430, 2021. (arXiv)
8 Tian Z, Shen C, Chen H, et al. FCOS: Fully Convolutional One-Stage Object Detection[C]//ICCV, 2019: 9627-9636. (CVF Open Access)
9 Zhou X, Wang D, Krähenbühl P. Objects as Points[EB/OL]. arXiv:1904.07850, 2019. (arXiv)
10 Rezatofighi H, Tsoi N, Gwak J, et al. Generalized Intersection over Union: A Metric and a Loss for Bounding Box Regression[C]//CVPR, 2019. (arXiv)
11 Zheng Z, Wang P, Liu W, et al. Distance-IoU Loss: Faster and Better Learning for Bounding Box Regression[EB/OL]. arXiv:1911.08287, 2019. (arXiv)
12 Zhang Y-F, Ren W, Zhang Z, et al. Focal and Efficient IOU Loss for Accurate Bounding Box Regression[EB/OL]. arXiv:2101.08158, 2021. (arXiv)
13 Wang C-Y, Yeh I-H, Liao H-Y. M. YOLOv9: Learning What You Want to Learn Using Programmable Gradient Information[C]//ECCV, 2024. (ECVA)
14 Wang A, Chen H, Liu L, et al. YOLOv10: Real-Time End-to-End Object Detection[EB/OL]. arXiv:2405.14458, 2024. (arXiv)
15 Ultralytics. YOLO11 — Ultralytics YOLO Docs[EB/OL]. 2024-2025. (Ultralytics Docs)
16 Tian Y, Ye Q, Doermann D. YOLOv12: Attention-Centric Real-Time Object Detectors[EB/OL]. arXiv:2502.12524, 2025. (arXiv)
17 Zhao Y, Lv W, Xu S, et al. DETRs Beat YOLOs on Real-time Object Detection (RT-DETR)[EB/OL]. arXiv:2304.08069, 2023. (arXiv)
18 ONNX Runtime. TensorRT Execution Provider[EB/OL]. 2025. (ONNX Runtime)
19 NVIDIA. Working with Quantized Types — TensorRT Documentation[EB/OL]. 2025. (NVIDIA Docs)
20 王玲, 向北平, 张晓勇. 改进YOLOv7的PCB缺陷检测算法[J]. 西北工业大学学报(自然科学版), 2024. DOI:10.13433/j.cnki.1003-8728.20240185. (NW Polytech Journals)
21 朱凯, 李凌霄, 何宇楠. 基于改进YOLOv8模型的PCB电路板缺陷检测方法研究[J]. 计算机科学与应用, 2024, 14(2): 501-516. (Hanspub PDF)
22 Xu S, Wang X, Lv W, et al. PP-YOLOE: An evolved version of YOLO[EB/OL]. arXiv:2203.16250, 2022. (arXiv)
23 Liu W, Anguelov D, Erhan D, et al. SSD: Single Shot MultiBox Detector[EB/OL]. arXiv:1512.02325, 2015. (arXiv)
