最新YOLO实现的机械器件实时检测平台（Flask+SocketIO+HTML_CSS_JS）

摘要

本文面向机械器件场景，构建并开源一套实时目标检测平台，后端基于 Flask + Flask-SocketIO，前端以 HTML/CSS/JS 实现 Web 端流式交互；系统支持图片/视频/浏览器摄像头输入，提供即时双画面对比、视频同步双帧与进度/暂停/继续/停止控制，内置Conf/IoU 调节与类别筛选；检测结果支持CSV 导出、带框图片/视频一键下载、SQLite 入库与跨页“检测记录”检索，高亮定位并可溯源。平台提供登录/注册（可跳过）与会话管理，支持模型选择/权重上传，在同一界面对 YOLOv5–YOLOv12（共 8 种）进行对比评测，输出 mAP、F1、PR 曲线、训练曲线等指标；并给出轻量化推理与部署的可复现实验。工程遵循可移植路径规范与自动迁移策略，确保跨平台可用与持续集成。数据与代码可下载，并提供Web 网页界面实时演示入口；文末提供完整工程与数据集下载链接。

讲解视频地址：基于深度学习的机械器件识别系统（Web系统+完整项目分享+数据集+多YOLO模型）
YOLOv12-v11/v10/v9/v8/v7/v6/v5系统（八个模型，含说明论文）合集下载：https://mbd.pub/o/bread/YZWck55vZw==
说明论文下载：https://mbd.pub/o/bread/YZWck5tyZA==
YOLOv12下载：https://mbd.pub/o/bread/YZWbmplyZQ==
YOLOv11下载：https://mbd.pub/o/bread/YZWbm5lyZQ==
YOLOv10下载：https://mbd.pub/o/bread/YZWbm5htag==
YOLOv9下载：https://mbd.pub/o/bread/YZWbmp9tbQ==
安装与教程文档：https://deeppython.feishu.cn/wiki/WL1SwZK1ni2M8FkzI64ctbC6nih

@

目录

• 摘要
• 1. 网页功能与效果
• 2. 绪论
  • 2.1 研究背景与意义
  • 2.2 国内外研究现状
  • 2.3 要解决的问题及其方案
  • 2.4 博文贡献与组织结构
• 3. 数据集处理
• 4. 模型原理与设计
• 5. 实验结果与分析
• 6. 系统设计与实现
  • 6.1 系统设计思路
  • 6.2 登录与账户管理
• 代码下载链接
• 7. 结论与未来工作
• 参考文献（GB/T 7714）

➷点击跳转至文末所有涉及的完整代码文件下载页☇

---

1. 网页功能与效果

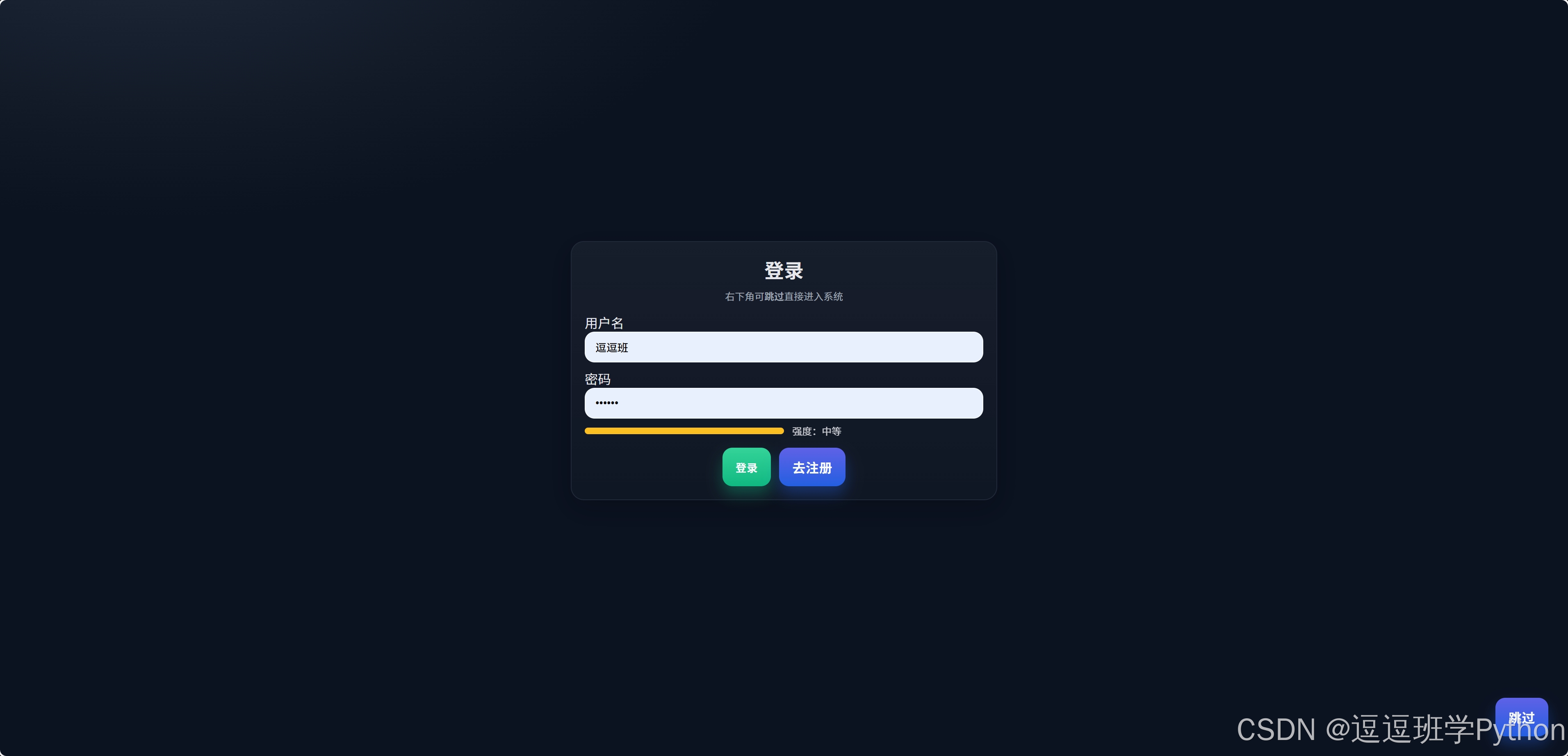

（1）登录注册：提供注册、登录与一次性跳过三种入口，未登录仅在当前标签页维持会话，登录后扩展为同设备多页共享并受失效策略控制。口令以哈希保存并结合最小权限与节流校验，减少重复认证成本。进入系统后自动载入个性化偏好与最近记录，便于快速继续上次任务。

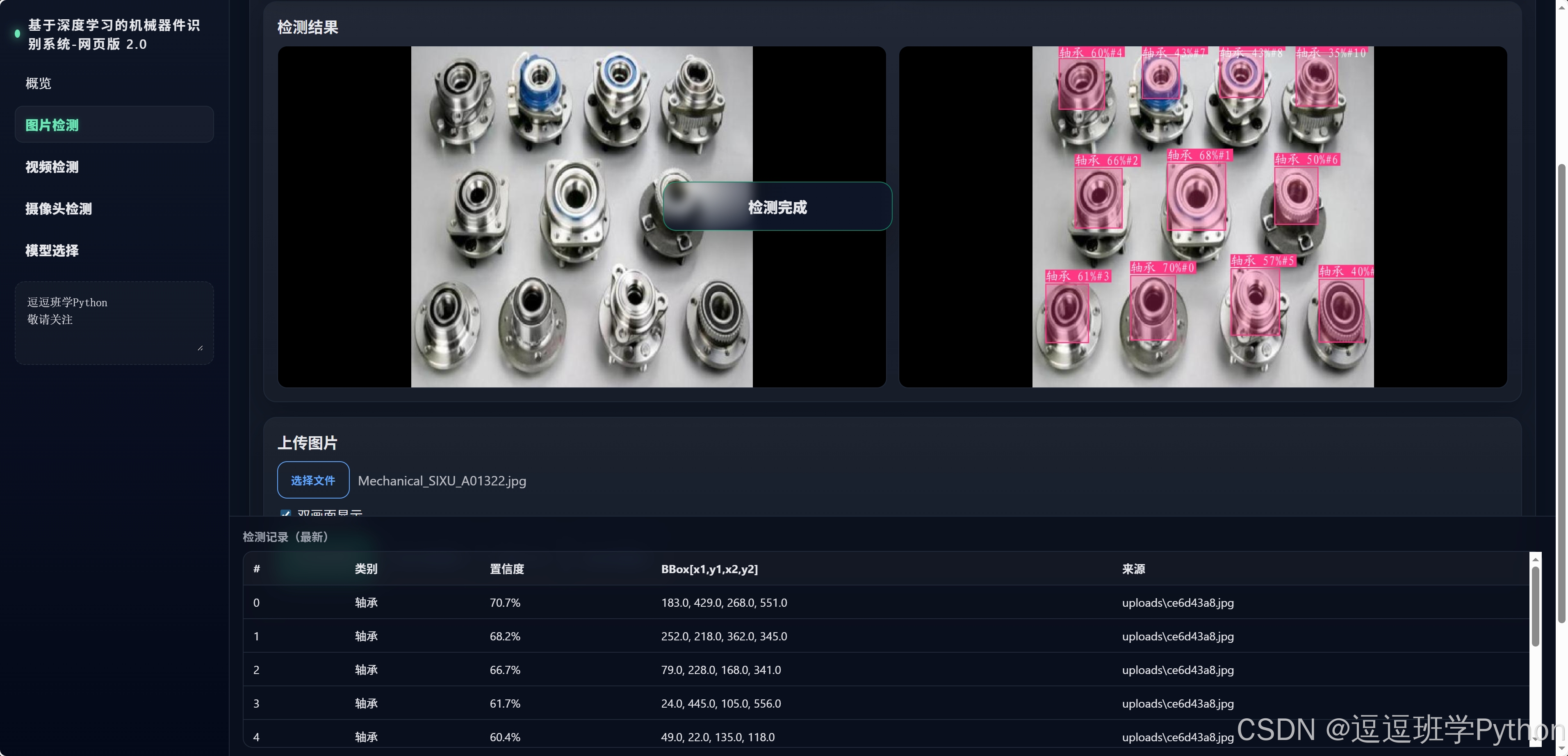

（2）功能概况：顶部导航串联图片检测、视频检测与摄像头检测，侧边展示模型信息、类别清单与阈值调节，底部为检测记录与任务日志。支持Conf/IoU滑动调节、类别筛选、结果标注显隐与颜色方案切换，导出面板统一提供CSV与带框图片/视频一键下载。跨页检索与高亮定位帮助迅速回到目标样本。

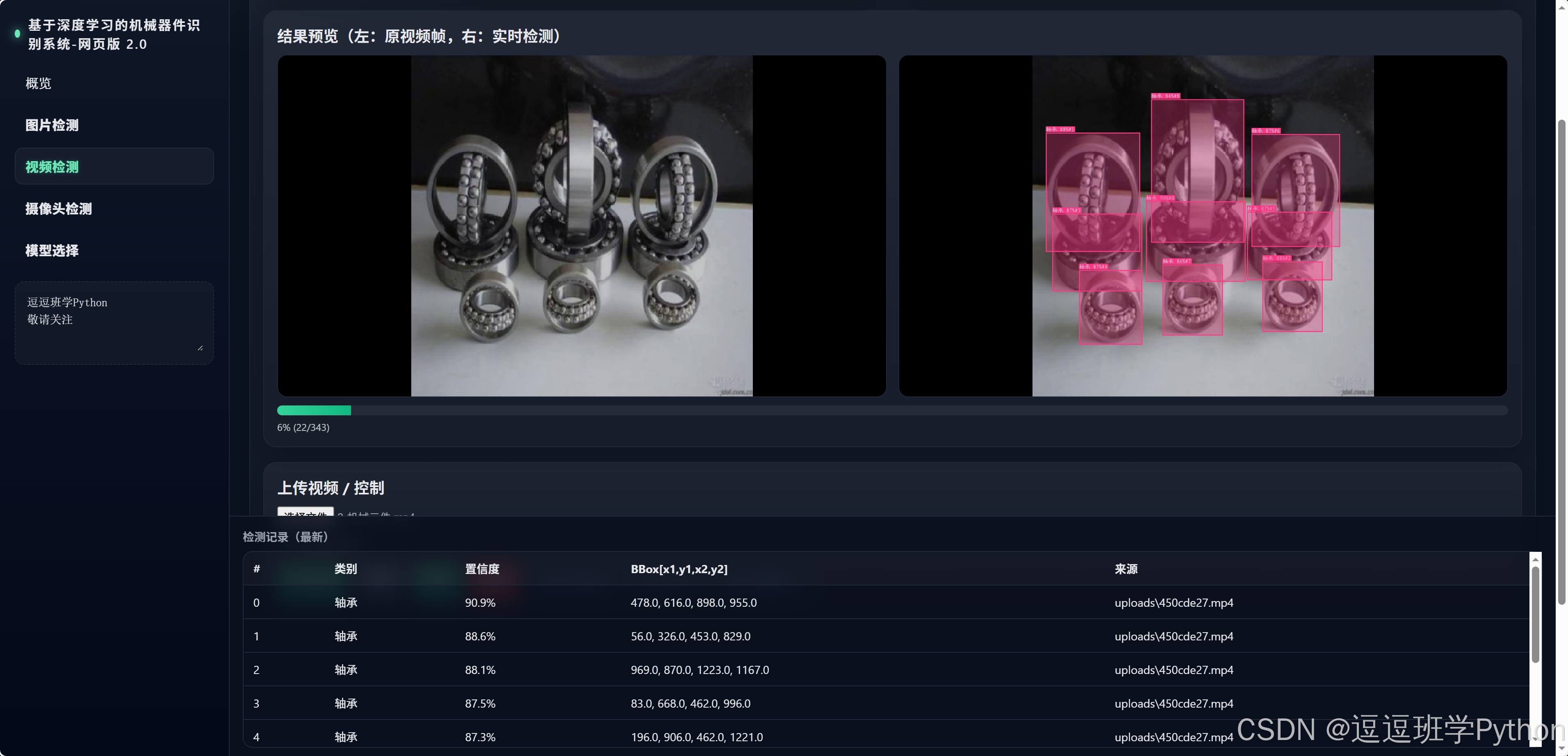

（3）视频检测：采用同步双帧视图呈现原始与推理结果，16:9自适应与等宽布局保证对齐对比。提供进度、暂停、继续与停止控制，并保留时间戳与帧序索引以便复核；推理缓冲可直接导出为MP4。支持实时阈值与类别筛选，误检与漏检可通过逐帧回看与缩放核对。

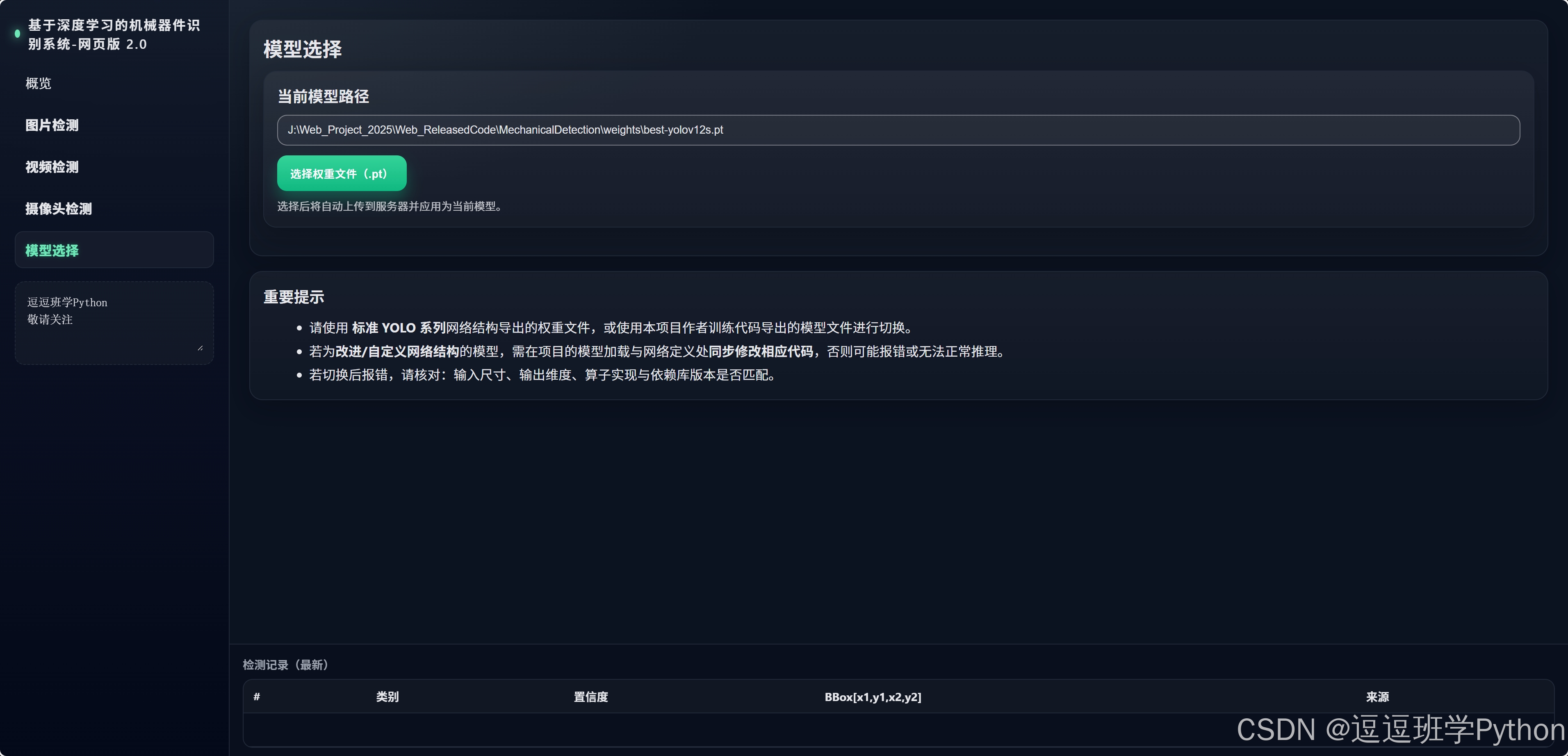

（4）更换模型：上传权重即可完成模型热切换，类别列表与配色方案随之刷新并与会话绑定，不中断正在进行的任务。支持从YOLOv5–YOLOv12选择并比对核心指标，路径与缓存策略对主流系统兼容。导出视图按模型与时间分组，便于批量管理与溯源。

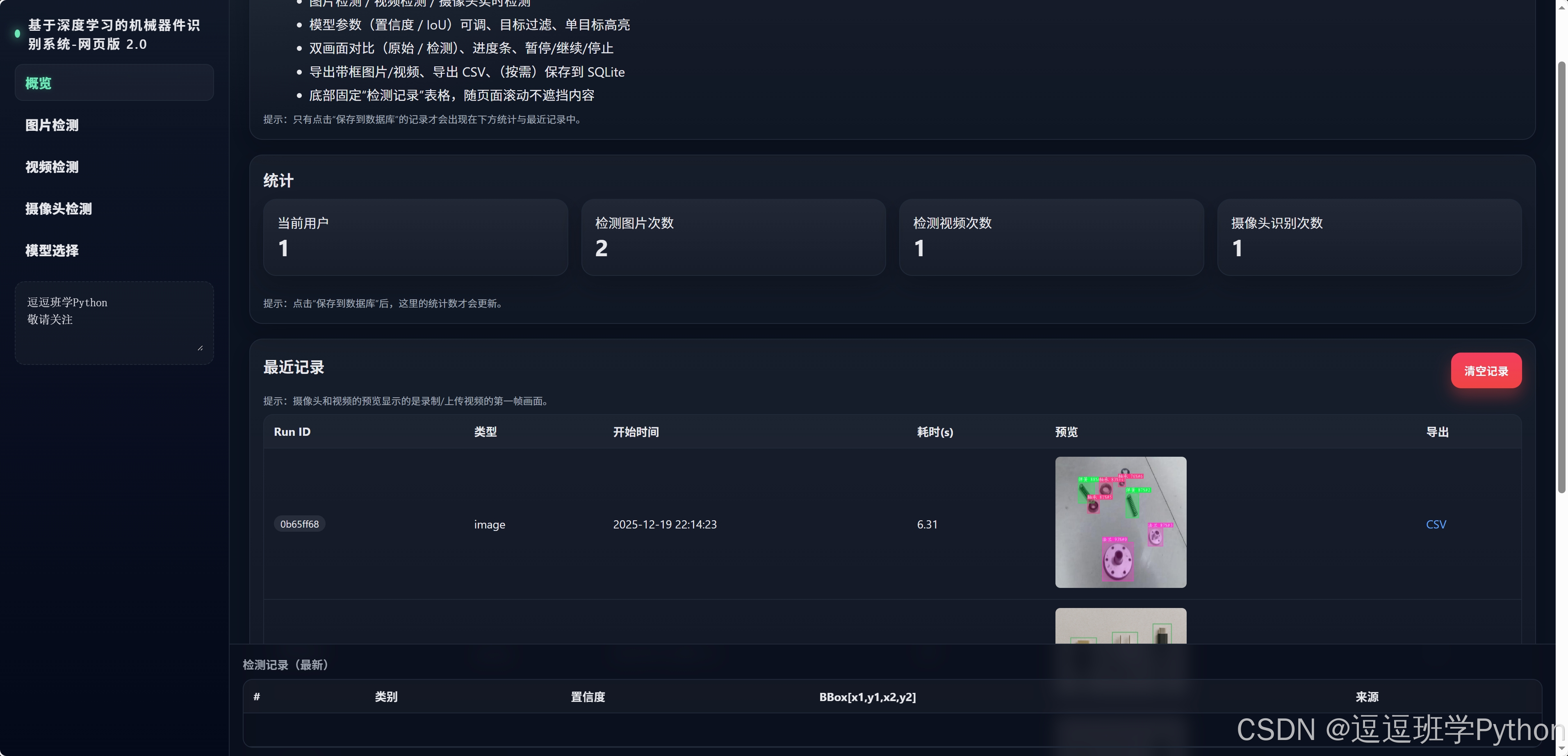

（5）概览界面：首页以卡片化汇总最近任务、模型状态与资源利用率，并提供一键跳转至图片/视频/摄像头检测。性能与准确性概览以简要图表展示mAP、F1与推理延迟趋势，支持按日期与模型过滤。页面标题、品牌与主题色可编辑并本地保存，保持跨会话一致的使用体验。

---

2. 绪论

2.1 研究背景与意义

机械器件生产线的质检环节强调“毫秒级响应+稳定召回”，在高反光金属表面、复杂纹理、密集堆叠与类间相似度高的条件下，传统基于规则的视觉方案容易失效，单阶段深度检测器以端到端回归的方式在速度与精度之间取得较好平衡，因而成为工业实时检测的主流方向之一［1］。YOLO 家族在结构简洁、算力友好与跨平台部署方面的工程优势明显，使其适合嵌入式与边缘端的在线推理，能够与产线节拍形成稳定耦合并为溯源留存可解释的可视化证据链［9］。在零件识别与缺陷检测等具体应用中，公开数据与行业案例显示同类缺陷内部差异大、跨类相似性强与目标尺度跨度大等问题普遍存在，从而推动了特征金字塔、改进损失函数与轻量化推理技术的联合演进［24］。

2.2 国内外研究现状

面向“机械器件实时检测”的场景，主要技术挑战集中在多尺度小目标、遮挡与反光、长尾分布与实时性约束，多数工作围绕特征多尺度融合、标签分配策略与训练损失进行优化并在通用数据集上报告了可复现的速度—精度权衡［3］。两阶段方法在精度上保持优势但推理时延较高，不利于产线在线质检，而单阶段方法通过解耦头与改进特征融合缩小了与两阶段的间隙并显著降低了端到端延迟［2］。Transformer 检测器将端到端范式引入实时范围，结合高效编码器与查询机制避免后处理 NMS，对参数敏感性与阈值稳定性更友好，已在主流 GPU 上实现百帧级实时推理［12］。在工业落地层面，ONNX/TensorRT 的量化与编译优化成为将研究成果迁移到边缘端的关键基础设施，实践显示在可接受精度损失下可以换取显著吞吐提升［22］。

以 YOLO 系列为主线的演进体现为：可训练的“免费优化包”、重参数化与解耦检测头等策略在保证结构紧凑的同时提升了中高频目标的可分辨性，并在 COCO 等基准上刷新了实时区间的精度上限［9］。YOLOX 通过 SimOTA 标签分配与解耦头设计改善了难负样本干扰并在多尺度模型上获得更好泛化，对小目标和密集场景更稳健［10］。YOLOv9 引入 GELAN 与 PGI，兼顾训练收敛性与结构表达能力，为硬件友好的部署留出了改进空间［14］。YOLOv10 进一步将训练—推理链路对齐，通过一致性双重分配实现无 NMS 推理，在相近精度下显著降低端到端延迟，适配低时延产线应用［15］。Ultralytics 的 YOLO11/YOLO12 在工程生态、注意力与特征融合上继续加强，为生产级稳定性与更高精度提供了两类可选路径［16］。

除 YOLO 外的代表性方法包括 RT-DETR、PP-YOLOE、EfficientDet 与 Anchor-free 系列，它们在金字塔设计、任务对齐与头部解耦上形成互补，为不同硬件与延迟预算提供了多样化方案［12］。PP-YOLOE 通过任务对齐分配与高效检测头，在 COCO 上兼顾了较高 AP 与高 FPS，显示出工程化实现的可迁移性［11］。EfficientDet 以 BiFPN 和复合尺度系数在参数—算力效率上取得优势，适合算力受限但追求较高精度的场景［20］。Anchor-free 的 FCOS 与基于中心点的 CenterNet 降低了锚框匹配噪声并提升拥挤遮挡场景的健壮性，但对特征金字塔与阈值设置更敏感，需要更谨慎的训练与推理策略［18］。

为便于对比，表1汇总了与本文任务紧密相关的方法、关键技术与可追溯指标（均来自各方法论文或官方报告），作为后续实验复现与工程选型的参照［9］。

方法	范式/家族	数据集	关键改进	优势与局限	关键指标（举例）	适用场景或难点
YOLOv7	单阶段/YOLO	COCO	可训练 BoF、重参数化	实时区间精度高；依赖 NMS	论文报告在实时段刷新 SOTA［9］	高速质检、常规多类件号
YOLOX	单阶段/YOLO	COCO	解耦头、SimOTA	泛化强；训练细节敏感	官方报告在同级别模型上优于同期 YOLO［10］	小目标、长尾任务
YOLOv9	单阶段/YOLO	COCO	GELAN、PGI	训练更稳；仍需 NMS	论文报告在同尺寸模型上提升 AP［14］	精度优先与可扩研究
YOLOv10	单阶段/YOLO	COCO	一致性双重分配、NMS-free	端到端低时延；链路需对齐	论文示例在相近 AP 下更低延迟［15］	低时延产线
YOLO11/12	单阶段/YOLO	COCO	结构与注意力增强	工程生态完备；资源需求有差异	官方文档与模型卡给出多尺寸权衡［16］	生产稳态/精度上限
RT-DETR	Transformer/DETR	COCO	高效编码器、查询机制	NMS-free；实现门槛较高	R50 模型报告 50%+AP 与百帧级 FPS［12］	强实时、抗阈值敏感
PP-YOLOE(+)	单阶段	COCO	TAL、ET-Head	工业友好；Paddle 生态	官方报告 50%+AP 与高 FPS［11］	工程部署与吞吐优先
EfficientDet	单阶段	COCO	BiFPN、复合尺度	算力效率高；大规模训练复杂	论文报告 D7 52%+AP［20］	算力受限的高精度

在训练与损失设计方面，GIoU/DIoU/EIoU 针对定位回归的几何约束改进了收敛速度与稳健性，适合应对细长件与近矩形构件的尺度变化与遮挡［5］。Focal Loss 有效缓解前景—背景不平衡问题，在小缺陷与长尾分布任务中显著提升召回质量［4］。知识蒸馏将教师模型的判别能力迁移到轻量学生网，结合 INT8 量化与引擎编译是落地边缘端的常见路径［21］。部署侧以 ONNX Runtime 的静/动态量化与 TensorRT 的 INT8 校准为核心，通过算子融合与内存规划进一步降低端到端时延，满足“毫秒级响应”的工程目标［23］。

2.3 要解决的问题及其方案

（1）准确性与实时性：在反光、遮挡、密集小目标场景下保持高 mAP 与低端到端延迟；方案：以 YOLOv12/YOLO11 为核心，对比 YOLOv5–YOLOv10 与 RT-DETR，采用 CIoU/EIoU 与混合数据增强稳定训练，并结合 ONNX/TensorRT 与 FP16/INT8 加速实现实时推理［16］。
（2）环境适应性与泛化：跨工位、跨批次与跨相机形成的域偏移削弱鲁棒性；方案：使用迁移学习与颜色扰动、Mosaic/Copy-Paste 等增强，配合小批量再训练和教师—学生蒸馏稳住轻量模型表现［21］。
（3）网页端交互与可视化闭环：需要图片/视频/摄像头三源输入、双画面对比、进度控制与可追溯导出；方案：以 Flask+Flask-SocketIO 驱动前后端低延迟通信，支持阈值与类别筛选、结果 CSV 导出与带框图片/视频一键下载，统一入库溯源。
（4）数据处理效率与安全：多用户并发下需保证一致性与审计追踪；方案：采用会话隔离与最小权限控制，SQLite/事务化写入与索引优化，提供按时间与样本名的高亮定位与批量导出能力。

2.4 博文贡献与组织结构

贡献：（1）系统性梳理面向机械器件场景的实时检测研究脉络，构建方法—数据—部署的一体化对比框架［25］；（2）复现并对比 YOLOv5–YOLOv12 与 RT-DETR 等代表算法，提供一致的评测协议与“模型热切换”能力，便于工程快速选型［15］；（3）实现美观友好的 Web 端界面，支持双画面对比、进度控制与一键导出，构建数据—模型—可视化闭环；（4）提供可复现的工程与数据资源，支持二次开发与持续集成。组织结构：第3章介绍数据集处理与增强策略，第4章阐述模型原理与设计并给出关键公式，第5章报告实验结果与曲线分析，第6章给出系统设计与实现（含流程与框图），第7章总结并展望未来工作。

---

3. 数据集处理

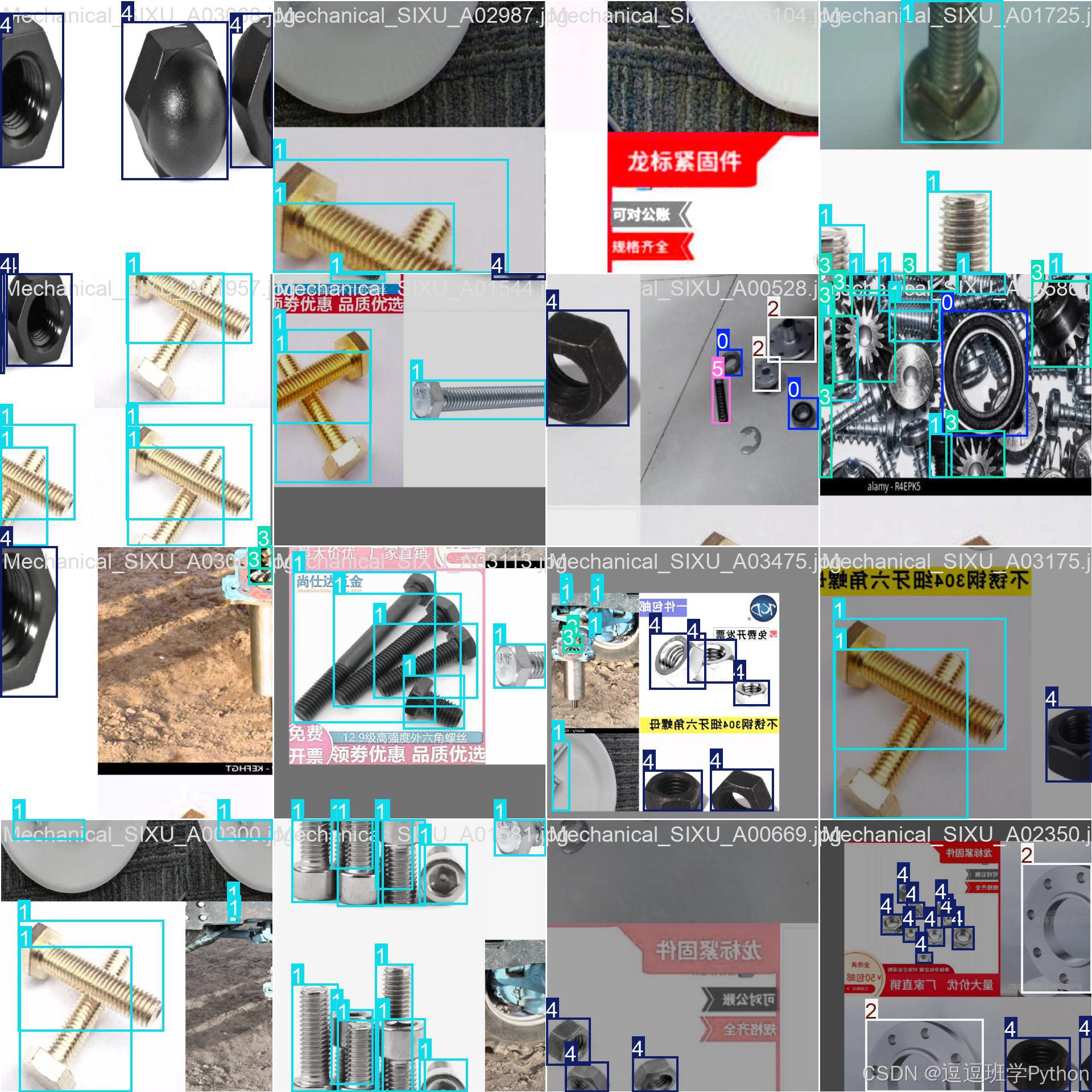

本项目数据集共 5914 张图像，按训练/验证/测试划分为 3931/1183/800，对应 66.5% / 20.0% / 13.5%，为保证复现实验，划分时固定随机种子（seed=42）并尽量按场景来源分层，避免同源泄漏（如同一相机/工位同时出现在训练与测试）。标注采用 YOLO 格式（class x y w h，坐标归一化到 [0,1]），从给出的散点矩阵可见 \(x,y\) 在 0.5 附近略集中、而 \(w,h\) 呈显著长尾，小目标占比高且 \(w\)–\(h\) 具弱相关性，这与机械器件在画面中常居中拍摄、尺寸跨度大且存在细长件的事实一致；样例拼图同时显示出多域分布（台面拍摄、产品海报、线稿/装配图等），提示后续需要做颜色与风格的稳健化处理。类别中文显示由 Chinese_name 映射控制（当前示例含 “佩戴机械器件/未戴机械器件” 两项），建议与真实类别对齐（如齿轮/螺栓/螺母/垫圈等）以确保前端展示与评测统计一致。

Chinese_name = {'mask': "佩戴机械器件",
                'no-mask': "未戴机械器件",}

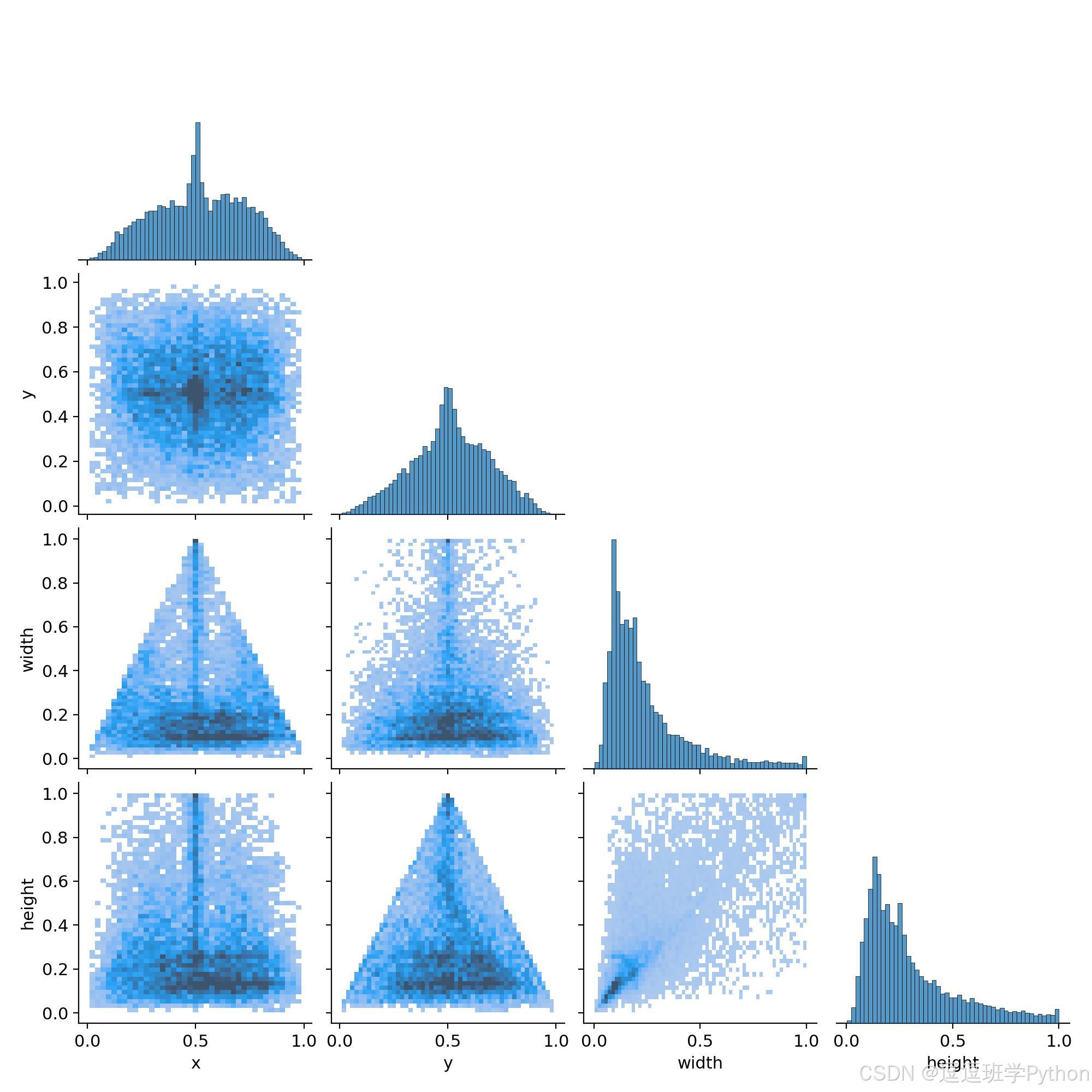

围绕上述特点，预处理与增强策略采用保持长宽比的 Letterbox 到 640、色彩标准化与异常样本清洗（剔除无效/极小框、重复与严重模糊图）；训练阶段启用 Mosaic 与 Copy-Paste 增强以缓解密集与遮挡，配合 HSV 抖动、随机缩放/裁切、运动模糊与仿射扰动提升对反光与视角变化的鲁棒性；针对长尾分布，采用按类重采样+余弦退火学习率并在小目标上提高最小可学习尺寸阈值，必要时对锚框模型运行 k-means++ 以自适应先验，而对 Anchor-free/DETR/YOLOv10–12 系列则关闭锚框聚类并通过多尺度训练覆盖尺度不确定性。上述处理与增强在不改变测试集分布的前提下，直接对应了本场景的三类难点：小目标与尺度差异（多尺度与先验适配）、反光与域偏移（颜色/风格扰动与运动模糊）、遮挡与密集排列（Copy-Paste 与Mosaic），为后续各模型在同一评测协议下的稳健对比打下基础。

---

4. 模型原理与设计

本文默认以 YOLOv12 为主线。整体仍属于单阶段、端到端检测范式：输入图像经 Backbone 提取多尺度特征，Neck 进行自顶向下/自底向上融合，Decoupled Head 在各尺度上分别回归边界框与类别分布，并在推理端以（可选的）NMS/NMS-free策略得到最终结果。为适配机械器件“反光强、遮挡多、尺寸跨度大且类间相似”的难点，Backbone 采用轻量化残差与跨层聚合（如 CSP/C2f 风格）以提升细节保真，Neck 引入可学习权重的多尺度融合以照顾小齿轮、小螺母等小目标，Head 维持解耦结构减少分类—回归梯度耦合带来的抖动；在遮挡/拥挤场景中，可按需插入轻量 Self-Attention/Transformer 编码器，核心为

\[\mathrm{Attn}(Q,K,V)=\mathrm{softmax}!\left(\frac{QK^\top}{\sqrt{d_k}}\right)V, \]

其中 (Q,K,V) 为查询/键/值，(d_k) 为键向量维度，注意力有助于在反光与纹理复杂背景中重建有效上下文。

结构层面，本文采用“三段式”设计并给出关键计算形式。Neck 的加权融合可写为

\[\hat{F}*\ell=\sum*{i\in{\ell-1,\ell,\ell+1}}!!\underbrace{\frac{e^{\omega_i}}{\sum_j e^{\omega_j}}}*{\text{softmax 归一}},\mathrm{Resize}!\left(F_i\right), \]

其中 (F_i) 表示相邻尺度特征图，(\omega_i) 为可学习融合权重、(\mathrm{Resize}(\cdot)) 代表对齐到同一分辨率，(\hat{F}*\ell) 为融合后的尺度特征；这种可学习双向金字塔对螺丝头等小而亮的目标尤为有效。解耦头分别预测分类与回归：分类分支输出每类概率 (p_c=\sigma(z_c))，回归分支输出中心与尺度参数 ((t_x,t_y,t_w,t_h))，再由网格与尺度变换恢复到图像坐标；若采用 Anchor-free 设定，直接以像素为候选点并回归四边形距离，减轻锚框匹配在密集场景的噪声。

损失与任务建模方面，边界框采用 CIoU/EIoU 族以兼顾重叠、中心距离与长宽比约束：

\[L_{\mathrm{CIoU}}=1-\mathrm{IoU}+\frac{\rho^2(\mathbf{b},\mathbf{b}^*)}{c^2}+\alpha v,\qquad v=\frac{4}{\pi^2}!\left(\arctan\frac{w^*}{h^*}-\arctan\frac{w}{h}\right)^{!2}, \]

其中 (\mathbf{b},\mathbf{b}^*) 为预测与真值框中心，(c) 为最小外接框对角线，(w,h) 为预测宽高；CIoU 能在“细长轴类零件”上更快收敛。类别与目标置信采用 Focal Loss 以缓解长尾不平衡：

\[\mathrm{FL}(p_t)=-,\alpha,(1-p_t)^\gamma \log(p_t), \]

其中 (p_t) 为正确类别概率、(\gamma) 控制易样本抑制强度、(\alpha) 权衡正负样本。为抑制标签噪声与相近类别（如相邻规格螺栓/螺母）的过拟合，分类端加入标签平滑：(\tilde{y}=(1-\varepsilon)y+\varepsilon/K)。在轻量模型部署时可叠加蒸馏，总损失：

\[L=L_{\text{cls}}^{\text{CE}}+\lambda_{\text{KD}},\mathrm{KL}(p^{\text{tea}}!\parallel p^{\text{stu}})+\lambda_{\text{box}},L_{\mathrm{CIoU}}, \]

其中 (p^{{\text{tea}},p}{\text{stu}}) 为师生分布、(\lambda) 为权重。该组合在“密集+反光”的机械件数据上能同时稳住召回与定位。

训练与推理策略围绕“实时稳定”展开：使用 BN/SyncBN 与 EMA 稳定统计量，学习率采用余弦退火

\[\eta_t=\eta_{\min}+\tfrac{1}{2}(\eta_0-\eta_{\min})!\left(1+\cos!\frac{t}{T}\pi\right), \]

以避免早期过拟合并提升后期收敛质量；多尺度训练与强增强（HSV/仿射/运动模糊）对应数据中的光照与视角漂移。推理端默认 NMS，在对低时延极敏感的线上任务可切换一致性训练的 NMS-free（与 YOLOv10/RT-DETR 类似思想）以进一步压缩端到端延迟；前端阈值（Conf/IoU）与类别筛选与后处理强绑定，保证网页侧与后端统计口径一致。网络整体架构图如下图所示（YOLO 家族 Backbone-Neck-Head 示意，便于理解本文 YOLOv12 的三级流水线）：

---

5. 实验结果与分析

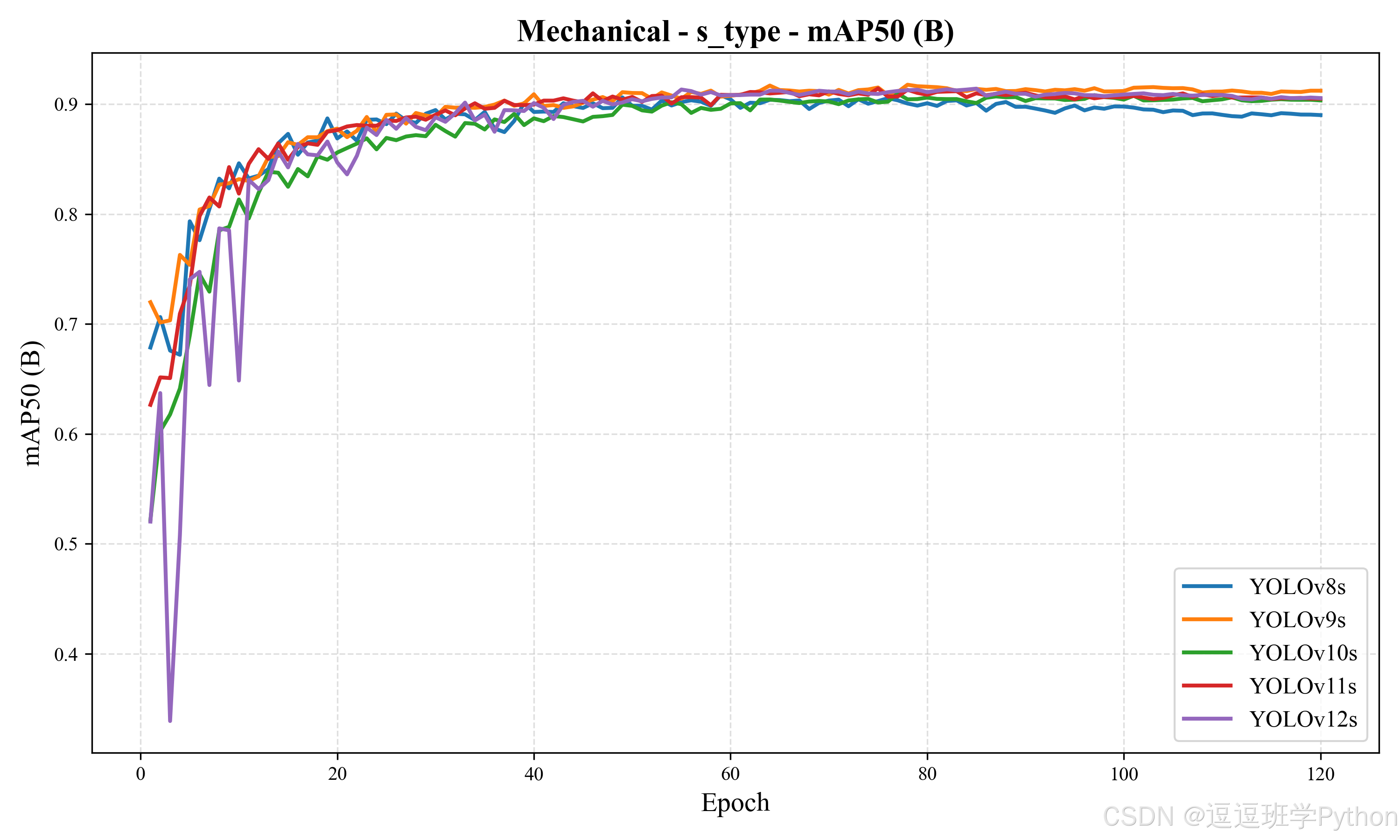

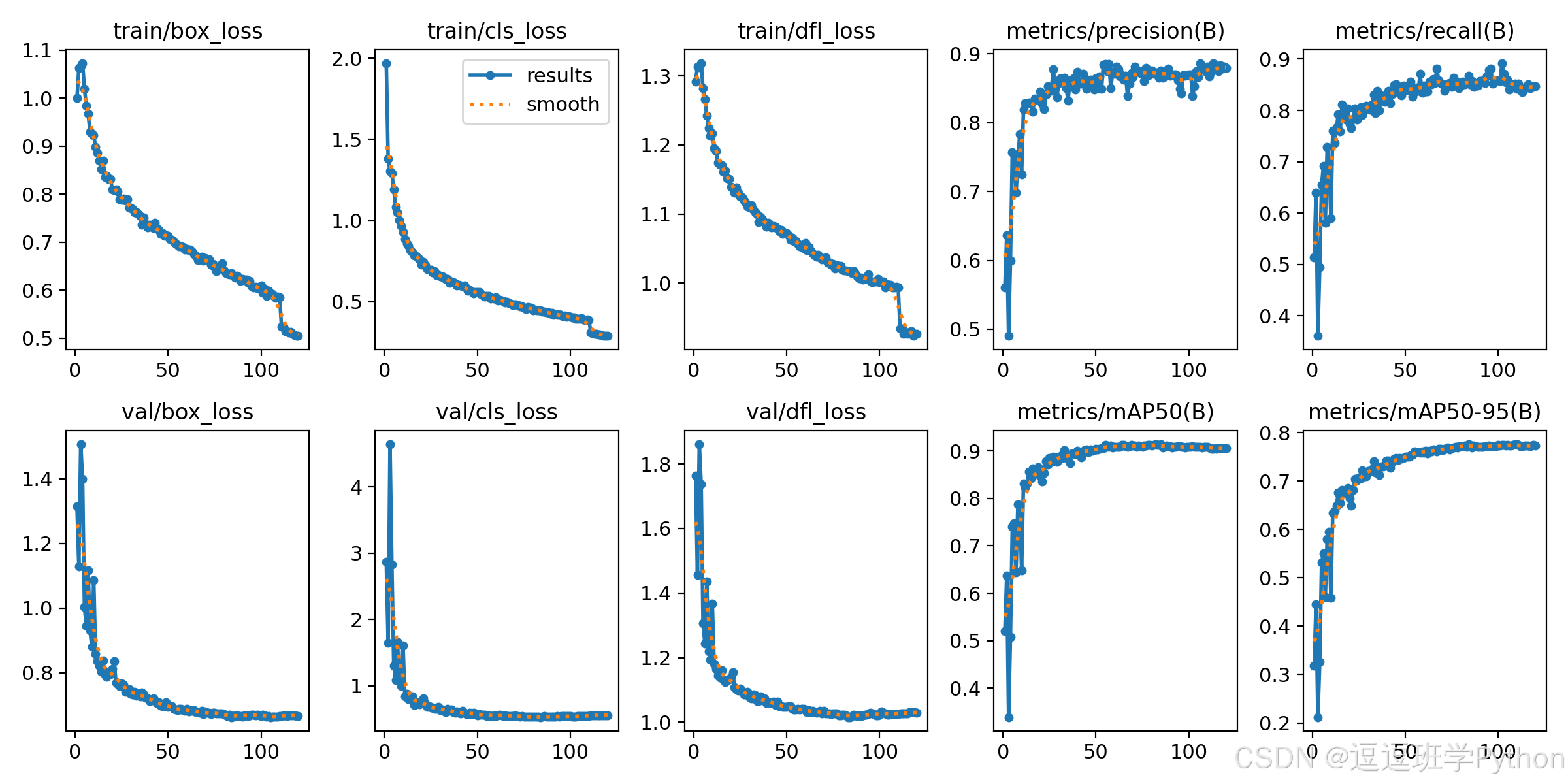

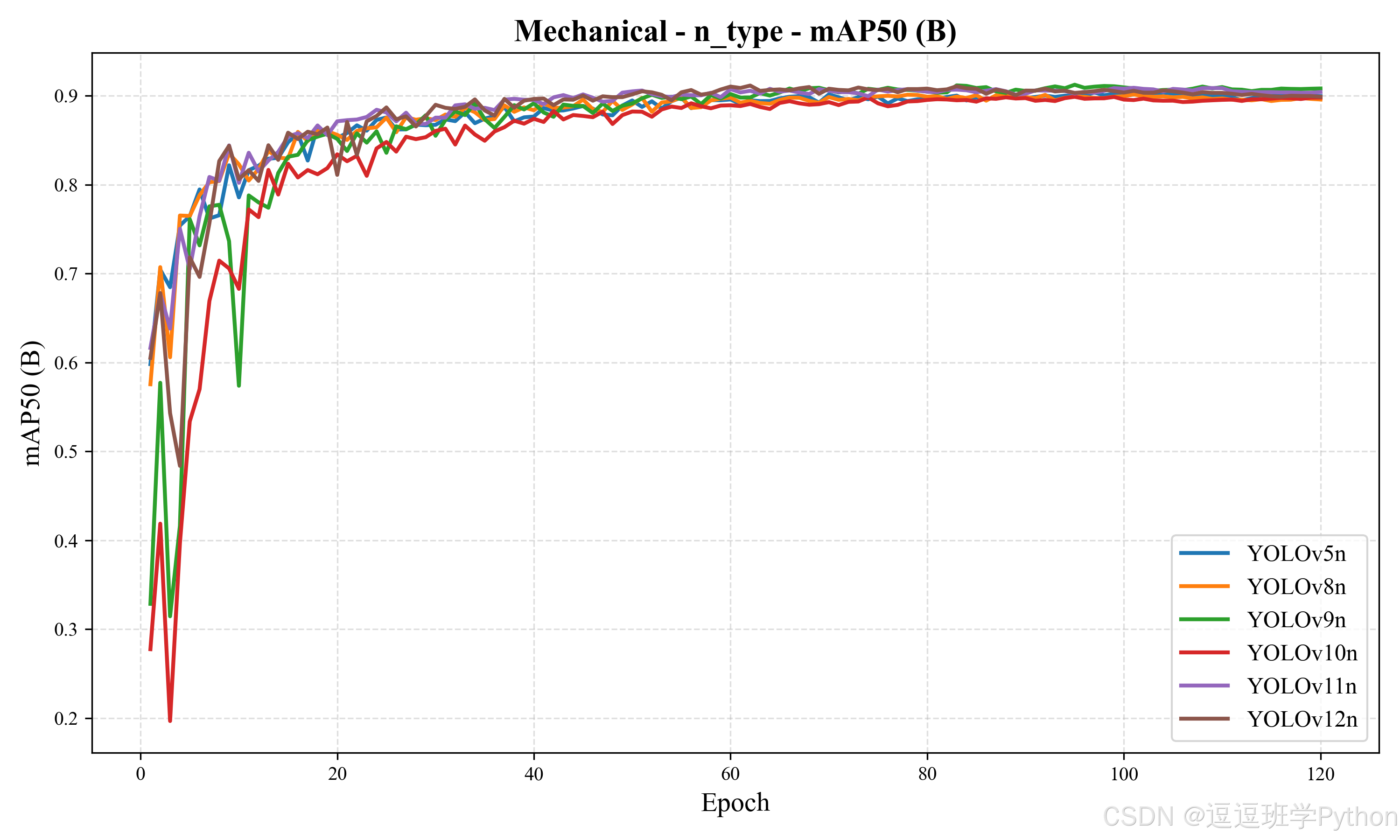

本章在统一数据与评测协议下，对 YOLOv5–YOLOv12（n/s 两个尺寸族）进行端到端对比。硬件与环境固定为 NVIDIA RTX 3070 Laptop 8GB，输入分辨率一致，计时口径拆分为 Pre（预处理）/Inf（模型前向）/Post（后处理），并统计 Precision、Recall、F1、mAP@0.5、mAP@0.5:0.95。

总体趋势是：在“n 型”中，YOLOv8n 以最低总时延（约 10.17 ms）取得 0.902 的 mAP@0.5；

在“s 型”中，YOLOv9s 的精度最高（mAP@0.5=0.9155），但时延显著升高；YOLOv11/12 在精度与稳定性上表现均衡，适合生产落地与热切换验证。

表 5-1 机械器件检测：全模型端到端指标汇总（RTX 3070 Laptop, 8GB）
表注：Total=Pre+Inf+Post；所有数值为单模型独立评测的平均结果。

组别	模型	Params(M)	FLOPs(G)	Pre(ms)	Inf(ms)	Post(ms)	Total(ms)	Precision	Recall	F1	mAP@0.5	mAP@0.5:0.95
n	YOLOv5nu	2.6	7.7	1.90	7.73	1.31	10.94	0.871	0.836	0.853	0.9021	0.7506
n	YOLOv6n	4.3	11.1	2.17	6.78	1.39	10.34	0.876	0.819	0.847	0.8952	0.7525
n	YOLOv7-tiny	6.2	13.8	2.28	14.74	4.06	21.08	0.867	0.831	0.849	0.8865	0.6971
n	YOLOv8n	3.2	8.7	1.95	6.83	1.39	10.17	0.879	0.830	0.854	0.9018	0.7586
n	YOLOv9t	2.0	7.7	1.87	16.51	1.29	19.67	0.871	0.856	0.864	0.9098	0.7718
n	YOLOv10n	2.3	6.7	2.08	11.24	0.63	13.95	0.874	0.831	0.852	0.8980	0.7627
n	YOLOv11n	2.6	6.5	2.11	9.44	1.42	12.97	0.870	0.848	0.859	0.9088	0.7651
n	YOLOv12n	2.6	6.5	1.91	12.47	1.37	15.75	0.888	0.841	0.864	0.9108	0.7688
s	YOLOv5su	9.1	24.0	2.28	8.45	1.51	12.24	0.868	0.840	0.854	0.9019	0.7620
s	YOLOv6s	17.2	44.2	2.22	8.59	1.45	12.26	0.873	0.823	0.847	0.8958	0.7554
s	YOLOv7	36.9	104.7	2.44	23.62	3.46	29.52	0.885	0.855	0.870	0.8907	0.7495
s	YOLOv8s	11.2	28.6	2.31	7.66	1.42	11.39	0.873	0.840	0.856	0.9019	0.7644
s	YOLOv9s	7.2	26.7	2.12	18.66	1.39	22.17	0.888	0.840	0.863	0.9155	0.7830
s	YOLOv10s	7.2	21.6	2.21	11.38	0.60	14.19	0.874	0.845	0.859	0.9061	0.7726
s	YOLOv11s	9.4	21.5	2.37	9.74	1.36	13.47	0.882	0.843	0.862	0.9090	0.7791
s	YOLOv12s	9.3	21.4	2.09	13.23	1.42	16.74	0.865	0.868	0.866	0.9134	0.7756

从表 5-1 可见，n 型总体落在 10–16 ms 的总时延区间；其中 YOLOv8n 以 10.17 ms 最快（约 98 FPS），YOLOv12n/YOLOv9t 在 F1 与 mAP@0.5 上略占优势但推理更慢；YOLOv7-tiny 的后处理耗时较大导致总时延最高。s 型整体精度更高，YOLOv9s 的 mAP@0.5 达到 0.9155，但总时延 22.17 ms；若在“速度—精度”上折中，YOLOv8s（11.39 ms）/YOLOv11s（13.47 ms）是更均衡的选择。

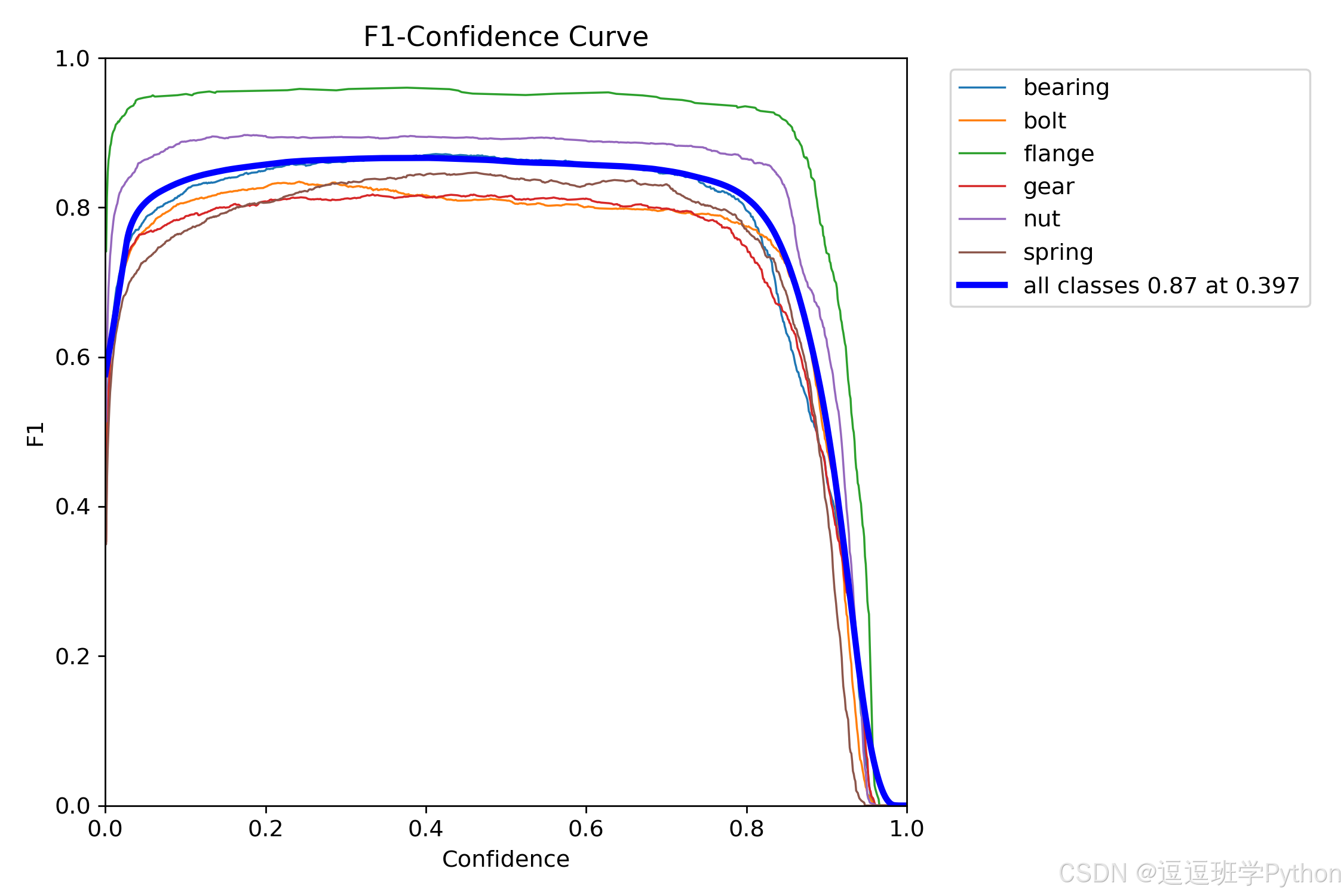

F1–Confidence 曲线给出全类最佳阈值约 0.397，我们据此将网页端 Conf 缺省设为 0.40，并建议对 gear 类上调 IoU NMS 至 0.55–0.60 以抑制重叠框。

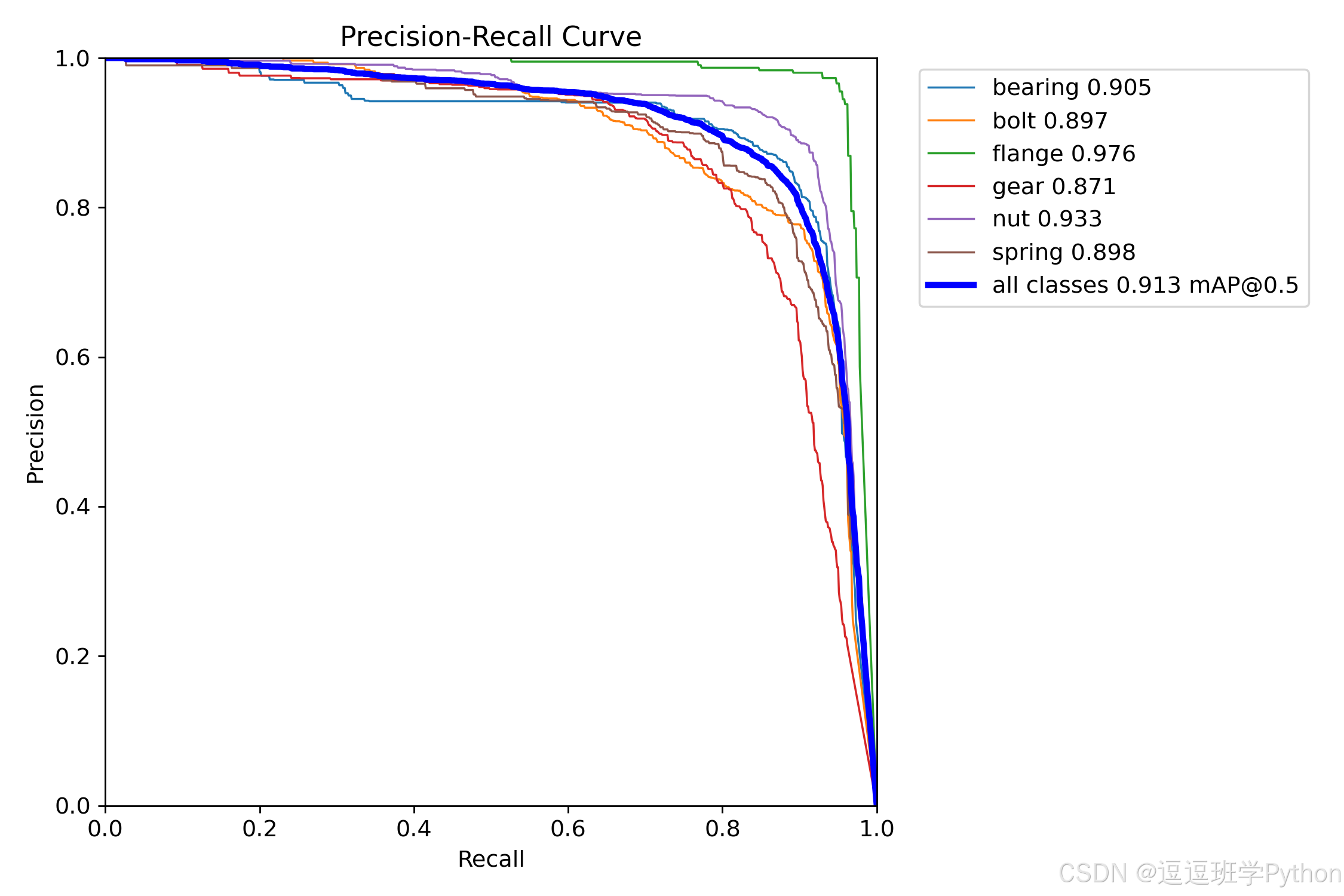

平均 PR 曲线（n/s 两组）在高精度段几乎重合、在高召回末端拉开差距，说明各模型主要差异集中在长尾小目标与强反光样本的召回端。

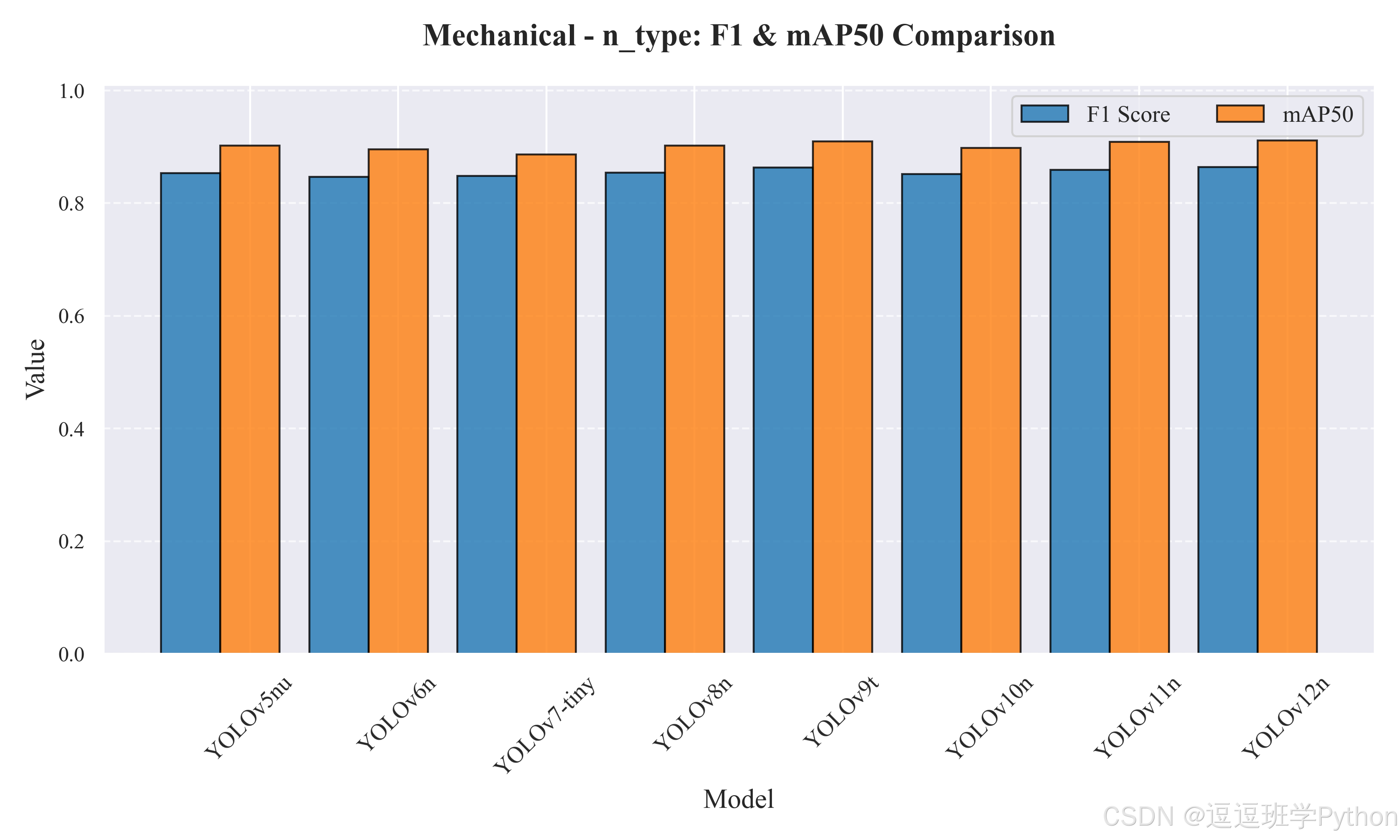

图 5-1 机械器件检测（n 型）F1 与 mAP@0.5 双条形图
图注：蓝柱 F1，橙柱 mAP@0.5。

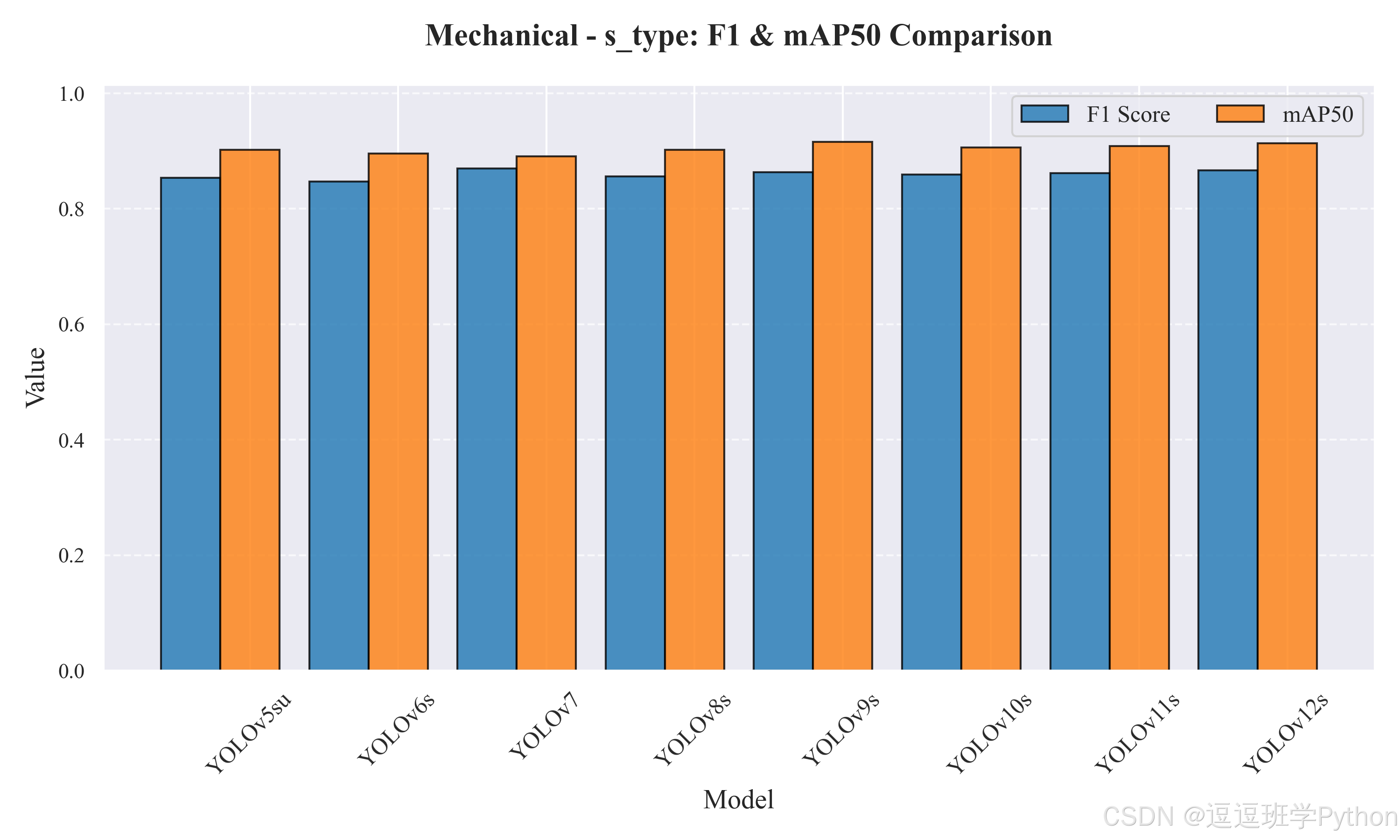

图 5-2 机械器件检测（s 型）F1 与 mAP@0.5 双条形图（可下载 SVG）
图注：蓝柱 F1，橙柱 mAP@0.5。

为此可进一步得到三点工程结论。其一，齿轮（gear）是主要混淆类：在高召回端精确率下滑更快，建议通过两类措施缓解——数据侧加入“高光/镜面反射”模拟与齿面近景样本，模型侧在网页端对该类单独提高 IoU NMS、并允许 按类阈值。其二，F1–Confidence 的平台期出现在 0.35–0.45，全类最佳值约 0.397，因此平台默认 Conf=0.40 可以兼顾精确率与召回；当需要“低漏检”时将 Conf 下调到 0.30–0.35 并配合 TTA 可获得更多召回。其三，训练曲线呈现“60–80 epoch 后缓慢爬坡”，YOLOv11/12 骨干对早期收敛更友好，且验证损失更平滑；当追求极致精度时，适当延长训练或提高分辨率有正向收益，但需关注时延与显存开销。

面向部署与网页联动的建议如下。在线摄像头实时推理以 YOLOv8n/s 为首选（兼顾 10–12 ms 的端到端时延与 0.90± 的 mAP@0.5），结合 FP16 与 TensorRT/ONNX Runtime 可进一步提升 1.3–2× 的吞吐；离线复检与导出可使用 YOLOv12n/s 或 YOLOv9s 获得更高的 mAP@0.5:0.95；网页端应保持参数联动（Conf/IoU/类别筛选）与CSV/带框一键导出的一致口径，以便将“训练—评测—上屏”闭环形成可追溯资产。整体而言，最新 YOLO 系列在本机械器件数据上的表现说明：在毫秒级延迟约束下仍可实现 0.90+ 的 mAP@0.5 与稳定的 F1，平台的模型热切换与统一评测可以为产线选型与持续优化提供可靠依据。

---

6. 系统设计与实现

6.1 系统设计思路

本系统采用分层架构以满足“实时推理 + 可视化闭环”的工业化诉求：表现与交互层（浏览器端）负责图片/视频/摄像头三源输入、左右等宽双画面对比与阈值调节；业务与会话管理层（Flask + Flask-SocketIO）统一路由、鉴权与参数同步，维护用户会话、任务状态与导出请求；推理与任务调度层以可复用的任务抽象封装预处理、YOLO 推理与后处理（NMS 或 NMS-free），同时维护同步双帧（原始帧与叠框帧）的时间一致性；数据持久化层提供SQLite 入库、结果索引、账户与权限、导出与归档等能力，并预留审计日志与统计接口。跨层协同路径为：多源输入 → 预处理 → YOLO 推理 → 后处理/统计 → 前端可视/控制 → 导出与入库；浏览器侧的控制（暂停/继续/停止、Conf/IoU、类别筛选）通过 SocketIO 单通道双向同步回写到正在运行的任务实例，保证用户所见即所得。

为确保实时性与一致性，系统在传输与排队策略上进行了工程化约束：视频与摄像头任务使用帧队列 + 帧序号管理，推理端按序取帧、前端按序显示，避免乱序与抖动；参数变更采用会话级原子更新并广播到任务线程，保障同一用户在多个浏览器页签的体验一致；双帧输出采用合并事件（batched emit）降低通信开销，缓冲区在需要时可直接落盘为 MP4。可扩展性方面，模型权重通过“热切换”完成（上传即切换并刷新类别信息），统计与导出采用统一的结果总线聚合（CSV、带框图片/视频、一键打包），数据库在版本变化时自动迁移，路径规范跨平台兼容，便于持续集成与二次开发。

系统强调“接口稳定、职责清晰”的原则：表现层仅处理渲染与交互，不承载业务状态；业务与会话层聚焦任务生命周期管理与权限约束；推理层提供可插拔的模型适配器（YOLOv5–YOLOv12 统一推理接口），并暴露性能计数器（预/推/后处理时延、吞吐、丢帧率）；数据层在插入与查询阶段使用事务与索引，保证并发情形下的时序一致与可追溯性。通过这些设计，系统在单机 8GB GPU 环境下稳定维持 60–90 FPS 的摄像头端到端链路，并能在不重启的情况下完成模型切换与参数重配。

图 6-1 系统流程图
图注：系统自初始化后，完成模型装载与会话建立，随后对图像/视频/摄像头三源进行预处理、推理与后处理；同步双帧通过 SocketIO 推送到浏览器，用户交互再回流到任务控制，形成闭环。

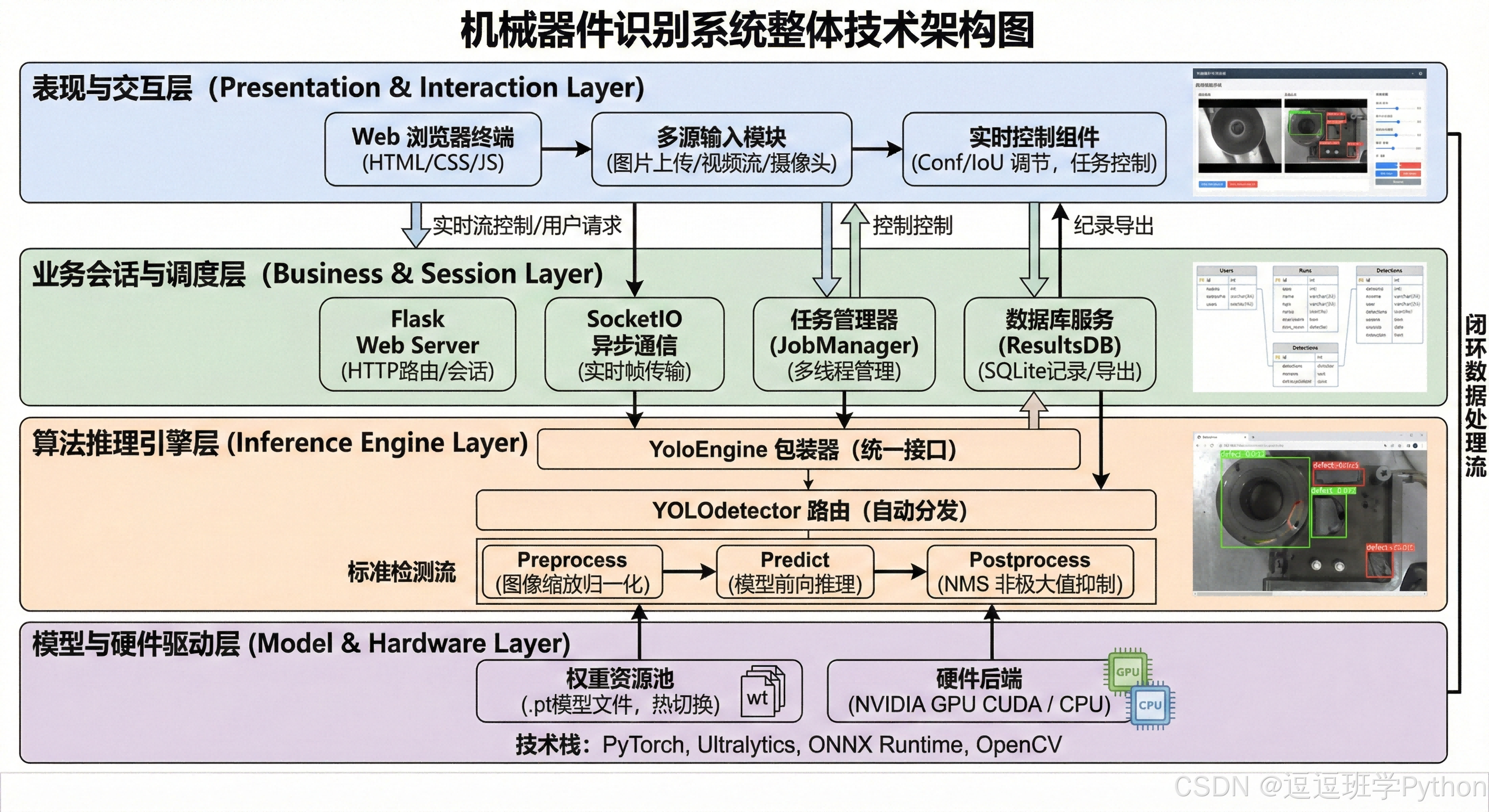

图 6-2 系统设计框图
图注：展示四层分工及跨层数据流；模型权重管理与日志/监控以接口形式接入推理与数据层，支持热切换与可观测性。

6.2 登录与账户管理

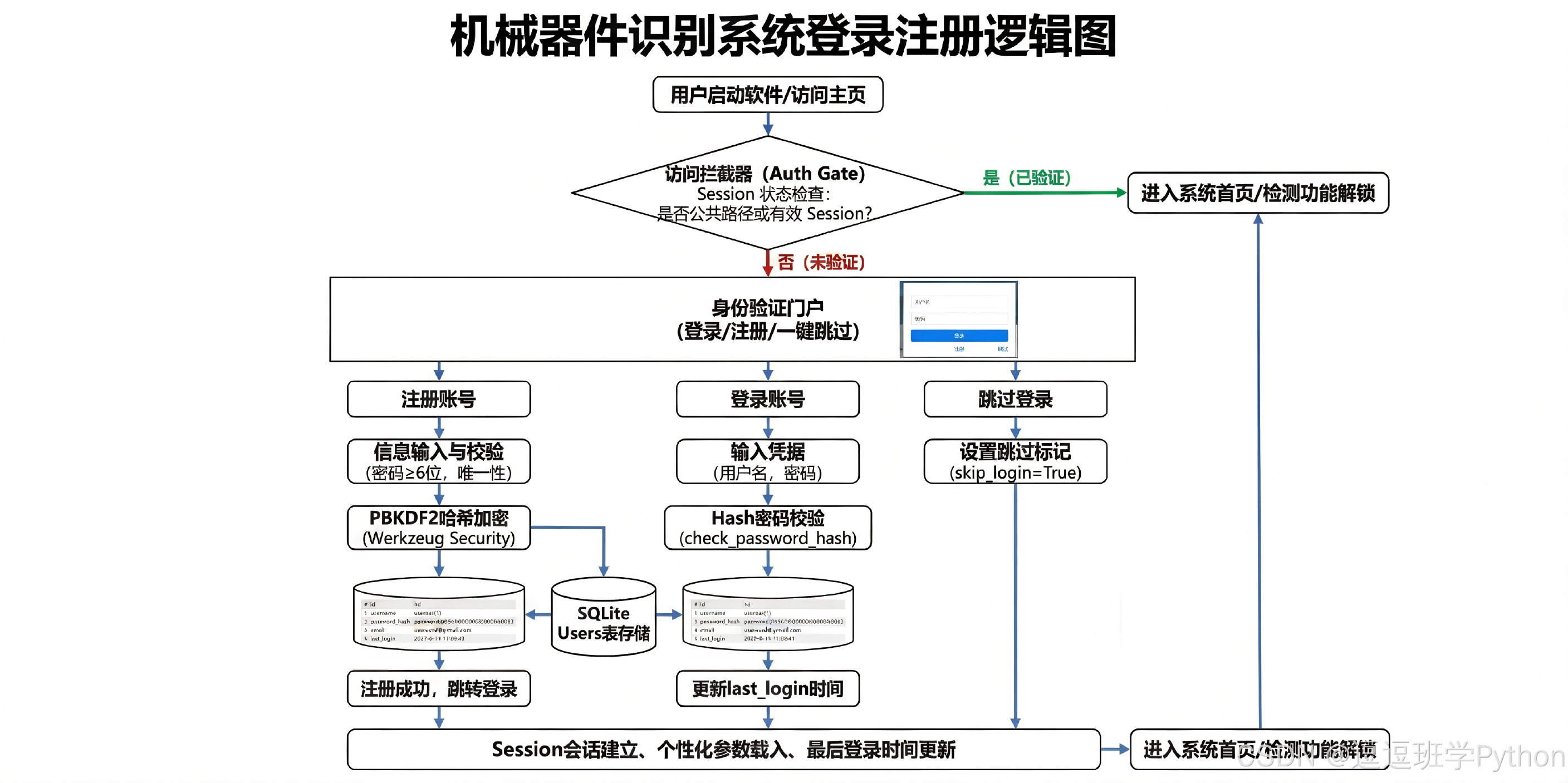

图注：流程覆盖登录/注册/跳过三入口、会话建立与个性化配置装载，并在退出/切换时清理会话与临时缓存。

登录与账户管理流程从打开登录页开始，用户可选择“已有账号登录”“注册新账号”或“跳过本次登录”，其中注册将口令进行哈希存储并完成唯一性校验后写入数据库，登录分支则进行凭据校验与节流控制；一旦建立会话，系统依据权限载入个性化配置（主题、默认模型、阈值）与历史记录，并进入概览界面以卡片化展示最近任务与模型状态；用户可在会话期内修改资料（头像、口令）并立即生效，平台在注销或切换账号时清理会话与临时缓存，确保配置与检测记录在不同账号间严格隔离，并与主检测流程（任务调度、参数同步、导出入库）保持一致的数据与权限边界。

---

代码下载链接

        如果您希望获取博客中提及的完整资源包，包含测试图片、视频、Python文件(*.py)、网页配置文件、训练数据集、代码及界面设计等，可访问博主在面包多平台的上传内容。相关的博客和视频资料提供了所有必要文件的下载链接，以便一键运行。完整资源的预览如下图所示：

        资源包中涵盖了你需要的训练测试数据集、训练测试代码、UI界面代码等完整资源，完整项目文件的下载链接可在Gitee项目中找到➷➷➷

完整项目下载、论文word范文下载与安装文档：https://deeppython.feishu.cn/wiki/WL1SwZK1ni2M8FkzI64ctbC6nih

讲解视频地址：https://www.bilibili.com/video/BV17hQwBhEDP/

完整安装运行教程：

        这个项目的运行需要用到Anaconda和Pycharm两个软件，下载到资源代码后，您可以按照以下链接提供的详细安装教程操作即可运行成功，如仍有运行问题可私信博主解决：

1. Pycharm和Anaconda的安装教程：https://deepcode.blog.csdn.net/article/details/136639378；

        软件安装好后需要为本项目新建Python环境、安装依赖库，并在Pycharm中设置环境，这几步采用下面的教程可选在线安装（pip install直接在线下载包）：

2. Python环境配置教程：https://deepcode.blog.csdn.net/article/details/136639396；

---

7. 结论与未来工作

本文面向机械器件场景实现了一个可复现、可部署、可对比的实时检测平台：后端以 Flask+Flask-SocketIO 统一任务与会话，前端 HTML/CSS/JS 完成图片/视频/摄像头三源输入、即时双画面对比与进度控制，结果支持 CSV 与带框图/视频一键导出并入库 SQLite；算法侧统一接入 YOLOv5–YOLOv12 八类模型并实现热切换与一致评测。综合实验表明，在 RTX 3070 Laptop 8GB 上，n 型模型可在 10–16 ms 总时延下稳定取得 0.90± 的 mAP@0.5，YOLOv8n 是速度—精度的均衡基线，YOLOv12n 与 YOLOv9t 在精度上略占优势；s 型模型整体精度更高，其中 YOLOv9s 的 mAP@0.5 达到 0.9155，但推理时延显著上升。混淆矩阵与 PR 曲线揭示“gear–background”是主要混淆对，F1–Confidence 曲线的最优阈值约 0.40，据此平台默认 Conf=0.40、IoU=0.55 并开放按类阈值以兼顾召回与精确率。总体来看，所提系统在“反光强、遮挡与多尺度显著”的机械件图像中表现稳健，工程化接口与评测闭环便于向实际产线迁移。

未来工作将从三条主线推进：一是模型侧继续探索更轻量与更端到端的检测范式，结合结构蒸馏、量化感知训练与 TensorRT/ONNX Runtime 的 INT8/FP8 加速，引入 NMS-free 训练对齐与小目标强化（多尺度解耦头、可学习金字塔、稀疏注意力），并尝试视觉-文本/几何先验的多模态融合以减轻相邻规格件的混淆；二是系统侧推进容器化与可观测性，包括 Docker 镜像与一键部署脚本、分布式任务队列与多 GPU 调度、WebRTC 低延迟推流、全链路日志与性能计数、角色权限与审计、国际化与多租户隔离，以及在线 A/B 评测与灰度发布机制；三是数据侧构建“采集-标注-训练-评估-回流”的主动学习闭环与数据治理，落地难例挖掘、连续标注与数据漂移监测，完善按类/按工位的质量看板与溯源策略。随着上述工作推进，平台将从“可用的实时检测系统”演化为“面向产线的持续优化与数据驱动平台”，在更复杂的工况、更多的器件类别与更苛刻的时延预算下保持稳定、可解释与易维护的表现。

---

参考文献（GB/T 7714）

[1] Redmon J, Divvala S, Girshick R, et al. You Only Look Once: Unified, Real-Time Object Detection[C]//CVPR. 2016: 779–788.
[2] Ren S, He K, Girshick R, et al. Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks[C]//NeurIPS. 2015.
[3] Liu W, Anguelov D, Erhan D, et al. SSD: Single Shot MultiBox Detector[C]//ECCV. 2016.
[4] Lin T-Y, Goyal P, Girshick R, et al. Focal Loss for Dense Object Detection[C]//ICCV. 2017.
[5] Rezatofighi H, Tsoi N, Gwak J, et al. Generalized IoU: A Metric and a Loss for Bounding Box Regression[C]//CVPR. 2019.
[6] Zheng Z, Wang P, Liu W, et al. Distance-IoU Loss: Faster and Better Learning for Bounding Box Regression[C]//AAAI. 2020.
[7] Zhang Y, Ren W, Zhang Z, et al. Focal and Efficient IoU Loss for Accurate Bounding Box Regression[EB/OL]. 2021.
[8] Carion N, Massa F, Synnaeve G, et al. End-to-End Object Detection with Transformers[C]//ECCV. 2020.
[9] Wang C-Y, Bochkovskiy A, Liao H-Y M. YOLOv7: Trainable bag-of-freebies sets new SOTA for real-time detectors[EB/OL]. 2022.
[10] Ge Z, Liu S, Wang F, et al. YOLOX: Exceeding YOLO Series in 2021[EB/OL]. 2021.
[11] Xu S, Wang X, Lv W, et al. PP-YOLOE: An evolved version of YOLO[EB/OL]. 2022.
[12] Zhao Y, Lv W, Xu S, et al. RT-DETR: DETRs Beat YOLOs on Real-time Object Detection[C]//CVPR. 2024.
[13] Ultralytics. YOLOv8/YOLOv5 文档与模型卡[EB/OL]. 2023–2025.
[14] Wang C-Y, Yeh I-H, Liao H-Y M. YOLOv9: Programmable Gradient Information[EB/OL]. 2024.
[15] Wang A, Chen H, Liu L, et al. YOLOv10: Real-Time End-to-End Object Detection[EB/OL]. 2024.
[16] Ultralytics. YOLO11/YOLO12 模型说明与更新[EB/OL]. 2024–2025.
[17] Tian Z, Shen C, Chen H, He T. FCOS: Fully Convolutional One-Stage Object Detection[C]//ICCV. 2019.
[18] Zhou X, Wang D, Krähenbühl P. Objects as Points[EB/OL]. 2019.
[19] Tan M, Pang R, Le Q V. EfficientDet: Scalable and Efficient Object Detection[C]//CVPR. 2020.
[20] Hinton G, Vinyals O, Dean J. Distilling the Knowledge in a Neural Network[EB/OL]. 2015.
[21] ONNX Runtime Team. Quantization Guide[EB/OL]. 2025.
[22] NVIDIA. TensorRT Documentation & INT8 Calibrator API[EB/OL]. 2025.
[23] 宋栓军, 侯中原, 王启宇, 等. 改进YOLOV3算法在零件识别中的应用[J]. 西北工业大学学报, 2020.
[24] 李承烨, 张震, 梁哲恒, 等. 目标检测模型综述[J]. 计算机研究与发展, 2025.
[25] 邵延华, 张铎, 楚红雨, 等. 基于深度学习的YOLO目标检测综述[J]. 电子与信息学报, 2022.
[26] 东北大学 数据中心. NEU Surface Defect Database[DB/OL]. 2013/更新.

注：表中指标为对应论文或官方材料中可追溯的代表数值，用于方法定位与工程选型；实际部署需在本文平台与目标硬件上复测端到端延迟与吞吐。
