流体力学OpenFOAM部署文档
高性能计算实战——OpenFOAM
概述
OpenFOAM is free, open source software for CFD from the OpenFOAM Foundation.
OpenFOAM是一款免费、开源的软件，具有广泛的功能，可用于计算流体力学，解决湍流、热传递等复杂问题。需要详细了解可查看官方网站
安装步骤
首先在官网查看安装信息，找到对应不同操作系统的安装包
集群操作系统为CenOS，对应Other Linux部分。官网有Docker和源码两种安装方式，本文将介绍从源码编译的安装。
检查编译环境
逐个检查编译所需，以gcc为例，输入
gcc --version
查看gcc版本信息，检查无误后进入下一步依赖包的安装
安装依赖包
从官网查看所需依赖包如下
- Scotch and PT-Scotch
- CGAL Computational Geometry Algorithms Library
- not essential
安装Scotch/PT-Scoth
首先安装Scotch/PT-Scotch，需要注意选择version 6以上的版本，便于libscoth libptscoth两个库链接。在教程中链接提供的包中有ThirdParty文件夹
进入文件夹后执行
./Allwmake
配置环境变量
在安装环境下的openfoam-dev/etc文件夹中有对应的环境变量值，并有详细的注释，可以参照文件在.bashrc文件中进行环境变量的添加。
编译OpenFOAM
安装好依赖包之后，进入OpenFOAM目录下，执行脚本
./Allwmake
实验步骤
创建工作目录，并将想要实验的样例拷贝至目录下
生成网格

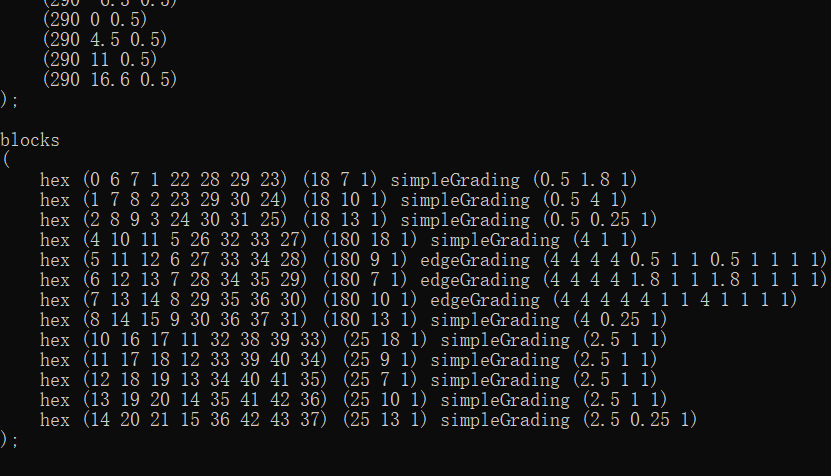

首先可在目录下定义对网格的描述，位于constant/polyMesh目录下的blockMeshDict
有关于顶点信息、块信息以及边界信息等的描述和定义。
运行命令生成网格
blockMesh

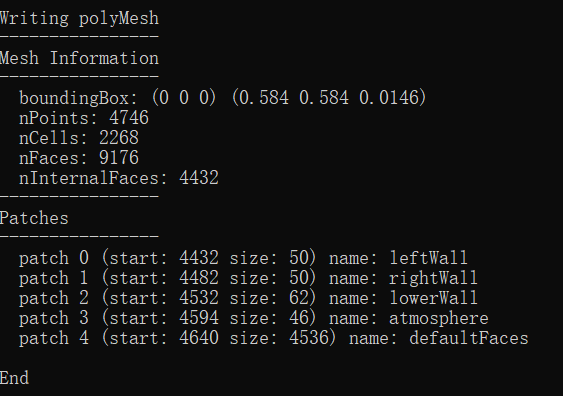

部分输出如下
边界和初始条件
在初始场文件中有多个参数，例如压力p和速度U，这里直接仿照案例设置初始值
物理属性和配置
物理属性文件存储在后缀为Properties的文件中，例如transportProperties指定了运动粘度。
在system文件下可以查看计算的配置文件
在文件中指定开始时间、结束时间、模拟的时间步长，writeControl指定每个一段时间的输出结果
运行应用
将上述文件配置好后，使用对应的求解器，以simpleFoam为例
simpleFoam
在执行开始时首先会读取配置文件信息

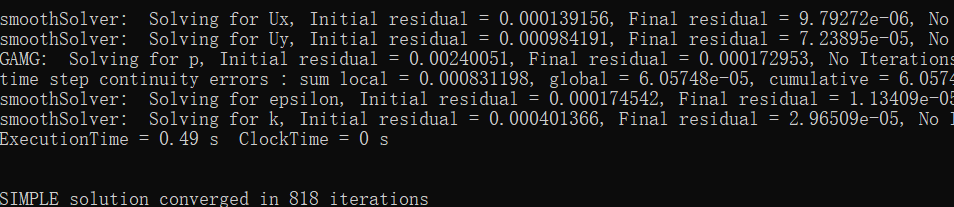

最终在818次迭代计算后结果收敛
并行计算
OpenFOAM使用的并行计算方法是域分解，将待求场划分为若干域，并分发到多个处理器上求解，依赖openMPI库。
准备数据
可在文件中定义对网格的描述，位于constant/polyMesh目录下的blockMeshDict
blockMesh生成网格
setFields
假设初始场中有两种不同的初始参数，例如水中\(\alpha_{water} = 1\)，空气中\(\alpha_{water} = 0\)，在system文件夹中的setFieldDict文件中可以进行如下配置
defaultFieldValues
(
volScalarFieldValue alpha.water 0
);
regions
(
boxToCell
{
box (0 0 -1) (0.1461 0.292 1);
fieldValues
(
volScalarFieldValue alpha.water 1
);
}
);
defaultFieldValues指定了默认的参数值，需要指定的区域用regions标注，内部用正方体的两个顶点标出区域范围，fieldValues指定参数的值

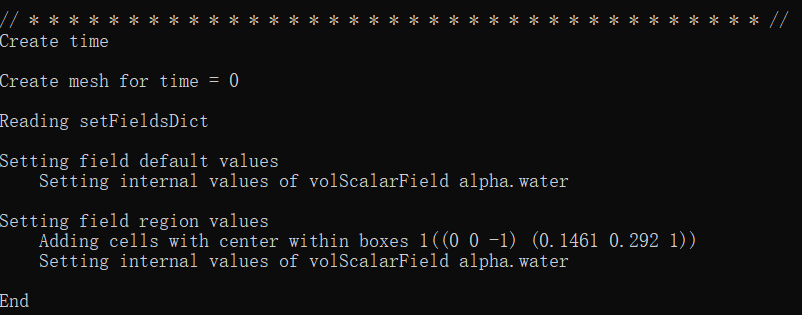

执行时，先将所有场参数设为默认值，然后根据regions去覆盖原来的默认值。
域划分
关于该操作的细节，可以在system文件夹下的decomposeParDict中进行详细配置
这里配置划分为4个域，划分策略可以通过method参数来指定，总共有4种策略
- simple，按照方向划分，例如x方向划分2块，y方向划分1块
- hierarchical，在simple的基础上，指定划分间距、划分方向次序（例如xyz），按照次序轮流划分
- scotch，可以指定不同域之间有不同的权重，可以用来在性能有差异的机器运行
- manual，自定义划分策略
配置完后，即可执行decomposePar命令，该命令执行成功后会生成processor0~3，共4个文件夹，用于并行计算。
运行应用
在system/controlDict中定义执行的应用类型为interFoam
编写slurm脚本，配置使用的核数为4，并执行脚本。
查看结果

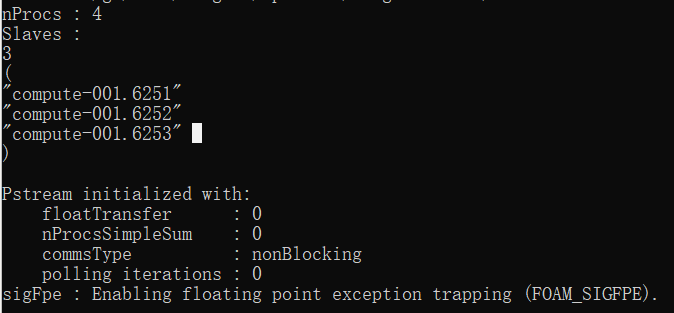

文件开头有相关配置情况，例如这里nProcs为4，使用4个核

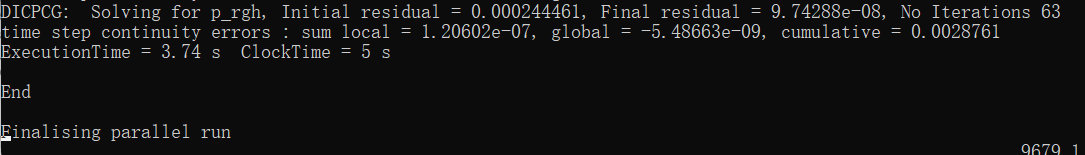

结尾处有对应执行时间
结果分析

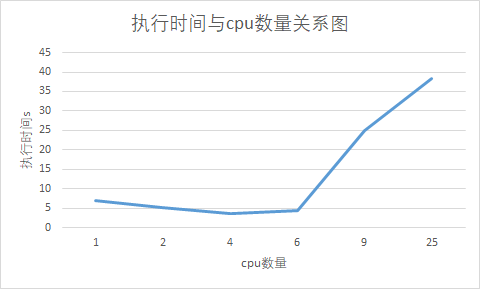

采用不同的cpu数量进行实验，得到结果并制图如下。（均采用simple这一划分配置）
- 在cpu核数较小时的并行效果较好，有了一定的性能提升。
- cpu核数较大时，可能由于每一块域中计算量较小，此时不同域之间的数据处理成为主要耗时，执行时间显著上升。
补充：新的数据导入计算（命令行方式）
项目基本结构：（图来自于官方手册）
- constant：包括对网格mesh，和各个物理属性的描述（Properties结尾）
- system：对系统的配置
- time directories：某一时刻中各个物理量的值
对于一个给定好的数据集，constant和time directories已经给定，需要根据需要在system中进行配置
controlDict配置
主要控制的是数据的IO。这里介绍主要参数的含义，更细致的配置可以在官网查看
时间控制
- startFrom：计算的开始时间
- stopAt：计算的结束时间
- deltaT：计算的时间间隔
图中所示即为从0时刻开始到1时刻，间隔0.001进行计算
写入控制
- writeControl、writeInterval：写入间隔
- purgewrite：覆盖写的文件夹数量，例如指定为2，则第3个时刻的数据将会覆盖1时刻。0为不覆盖，每次新写文件
- writeFormat：两种格式ascii和binary二进制格式
- writeCompression：写完后是否打包为gzip
- timeFormat、timePrecision：写入的时间格式、精度

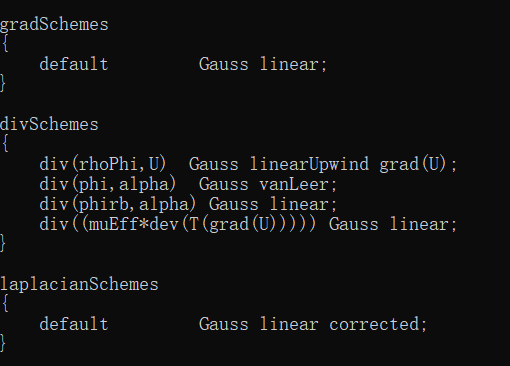

fvScheme配置
配置数值计算的计划
例如
- gradSchemes：梯度
- divSchemes：导数
- laplacianSchemes：拉普拉斯运算
除此之外，如果需要有其他计算（例如散度divergence），同样可以在该文件中配置。
fvSolution配置
指定求解器、误差等
- solver：指定求解器，不同的求解器可能需要进一步的配置
- tolerance：误差
- relTol：相对误差
除此之外，还可以指定最大迭代次数。当误差、相对误差超过指定数值，或者迭代次数超过限制，结束计算。
配置完需要的system文件，就可以进一步计算自定义的数据
案例分析
可以在安装目录的tutorials下找数据测试，具体地以$FOAM_TUTORIALS/multiphase/interFoam/laminar/damBreak为例，先将数据拷贝至工作目录。
cp -r $FOAM_TUTORIALS/multiphase/interFoam/laminar/damBreak/damBreak .
输出信息配置
根据需求修改controlDict的输出信息参数为
startFrom startTime;
startTime 0;
stopAt endTime;
endTime 1;
deltaT 0.001;
求解器使用默认求解器
域划分配置
decomposeParDict文件规定并行域的总数、划分方案
例如使用4核计算时
- numberOfSubdomains，将并行域数量规定为4，该参数由具体划分方案确定
- method，域划分策略为simple，即按照坐标轴划分
- 详细配置为(2, 2, 1)，x、y方向上各有2个域，z轴上一个，所以整体为4
完成配置后，即可按照计算的步骤进行导入数据的计算。
