计算机网络 第三章 传输层

@

目录

计算机网络 第三章 传 输 层

3.1 概述和传输层服务

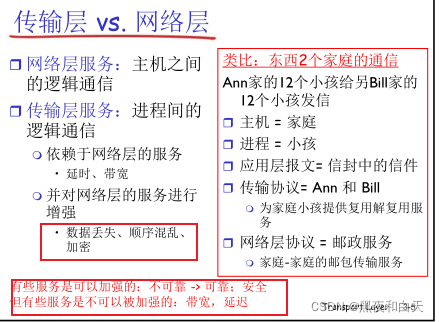

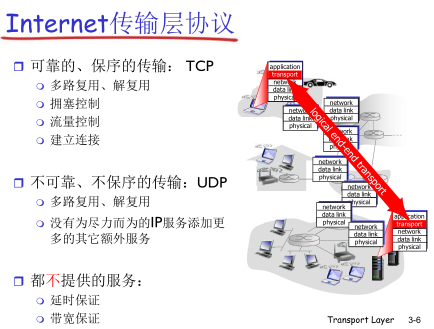

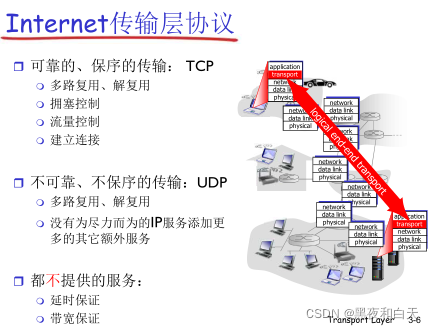

3.1.1 传输层的服务

![在这里插入图片描述]( https://img-blog.csdnimg.cn/7c5b7c9a908f43fcbde1b6223d1b62fd.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_13,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4073e9a0e7674611993748fec7c1d11c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_13,color_FFFFFF,t_70,g_se,x_16)

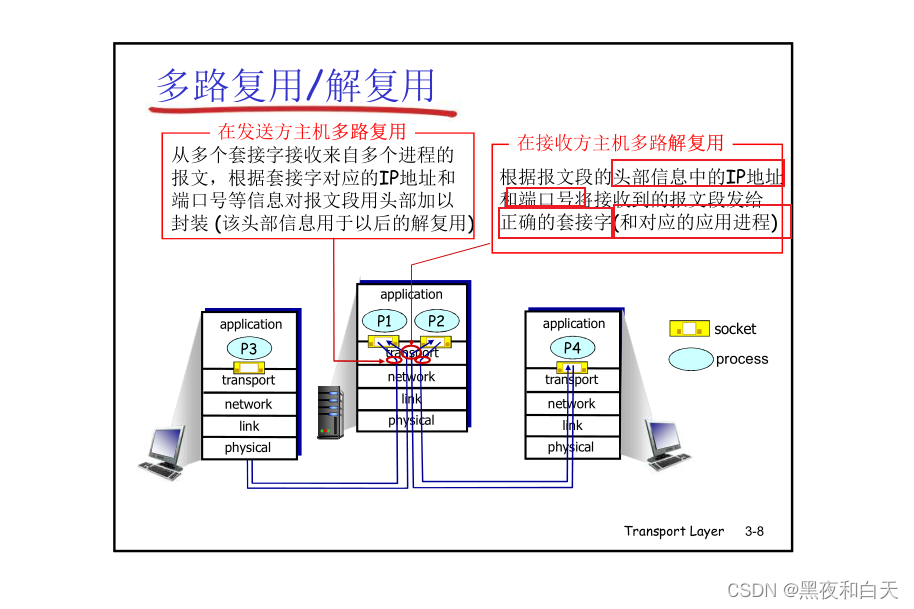

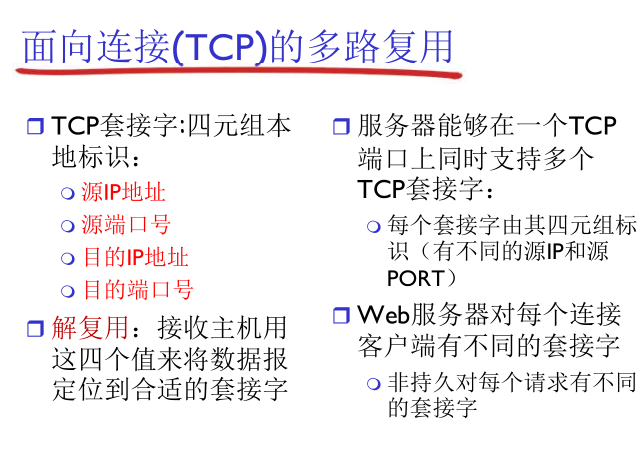

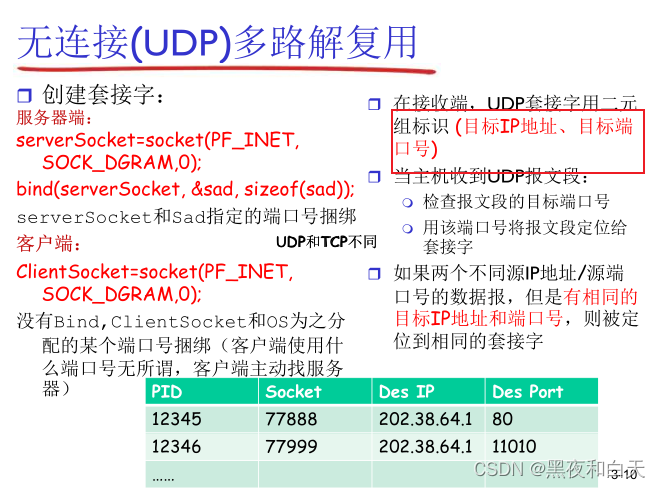

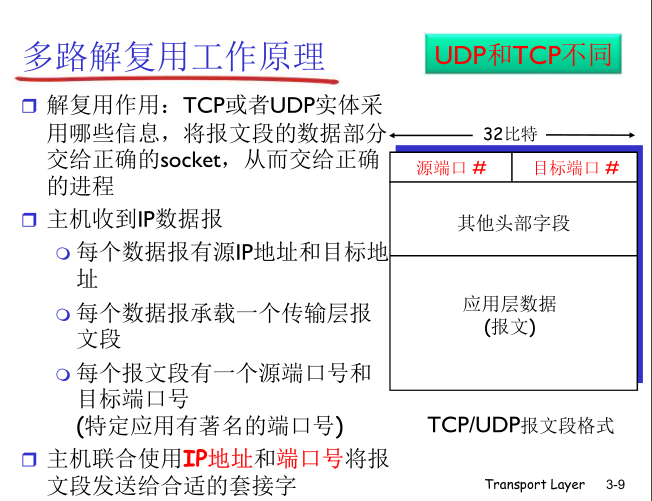

3.2 多路复用和解复用

![在这里插入图片描述]( https://img-blog.csdnimg.cn/33d9c07b40bb4483b373ec76a633e124.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

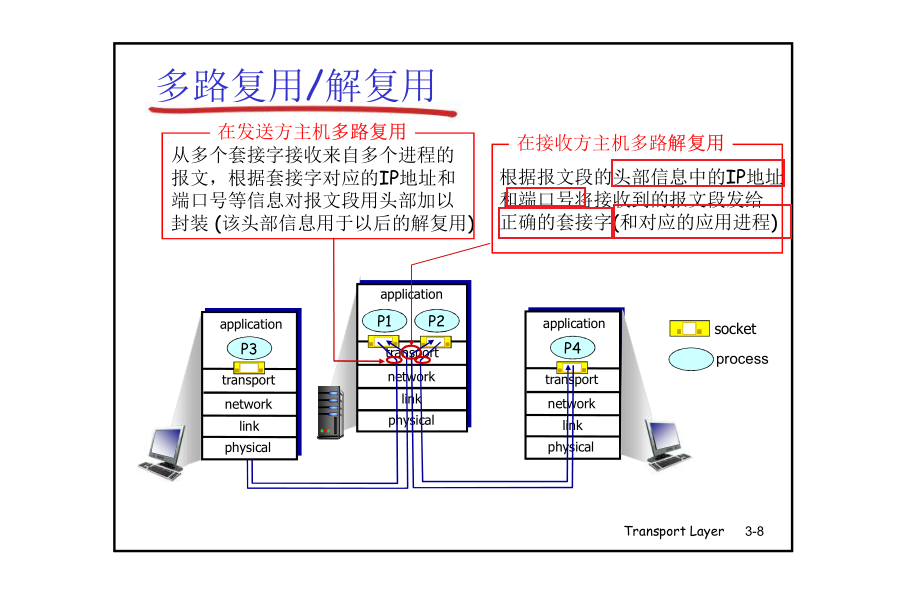

![在这里插入图片描述]( https://img-blog.csdnimg.cn/fde1806c807e45f5be1c5193535bf2ed.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/3650b37ddbde435a9f99ecbd4b7ce31f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/a1728aa4000748fca67ff8bca31b4217.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/2ce86b3c48bd40d4a7c15ce53eb12293.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

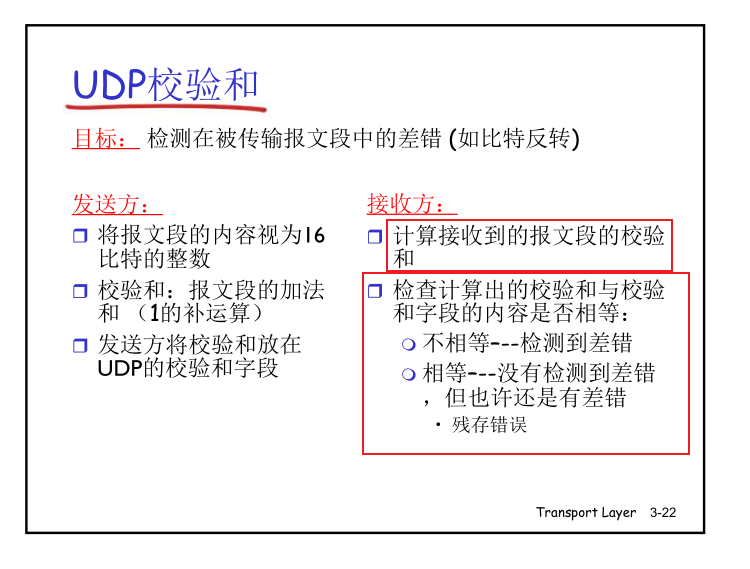

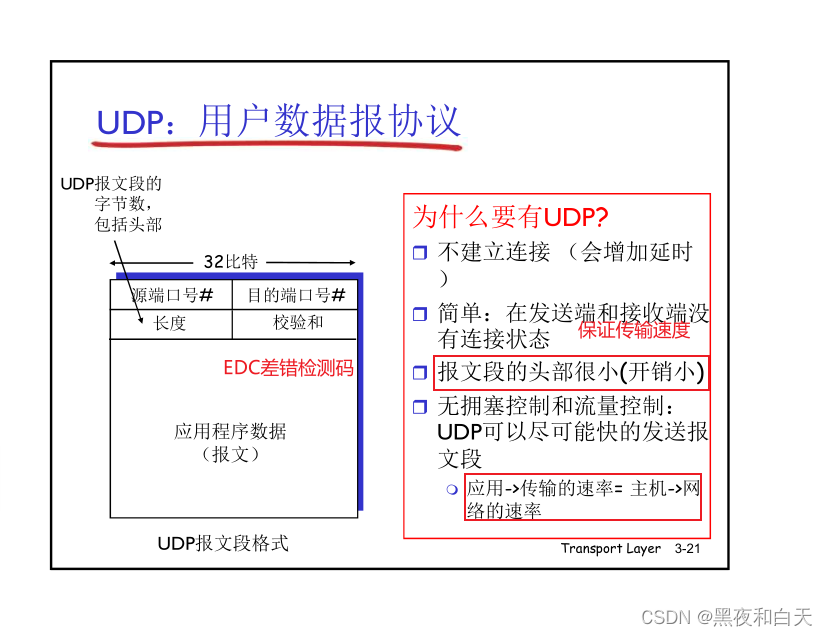

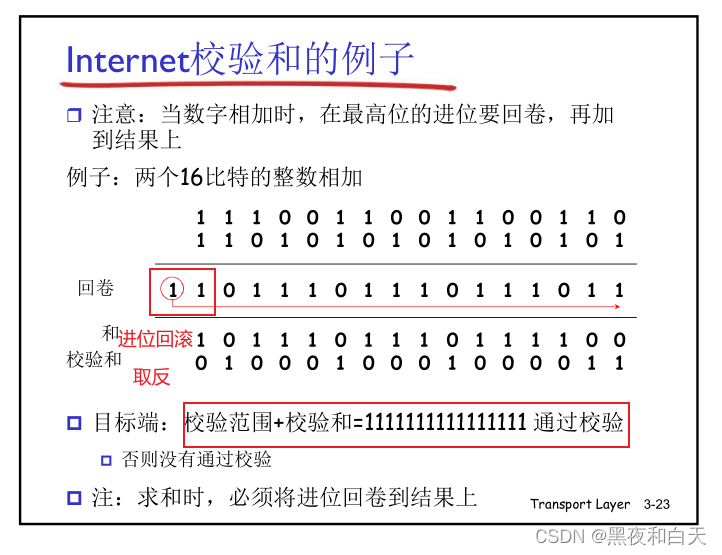

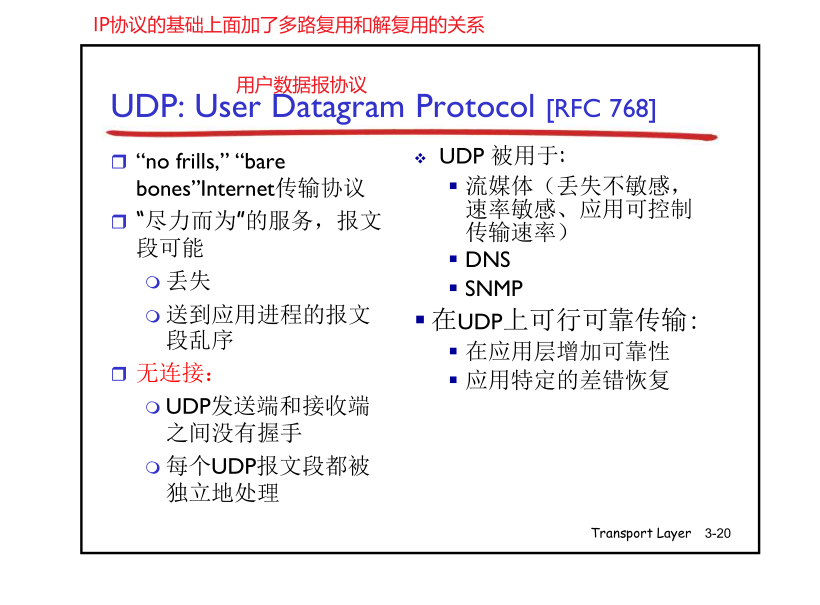

3.3 无连接传输UDP

![在这里插入图片描述]( https://img-blog.csdnimg.cn/ca8b97bb13f9481f844346e3ab9b584d.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/356635c999db46189baf22d8e49f6429.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/b6c39e76914f43d6a415ee5a7cb3f86d.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/21087302bf9e4c50b65cfb642e849bab.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

3.4 RDT 可靠数据传递

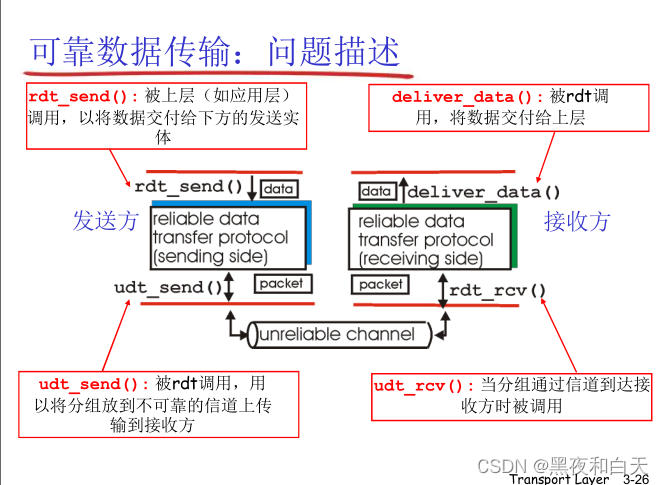

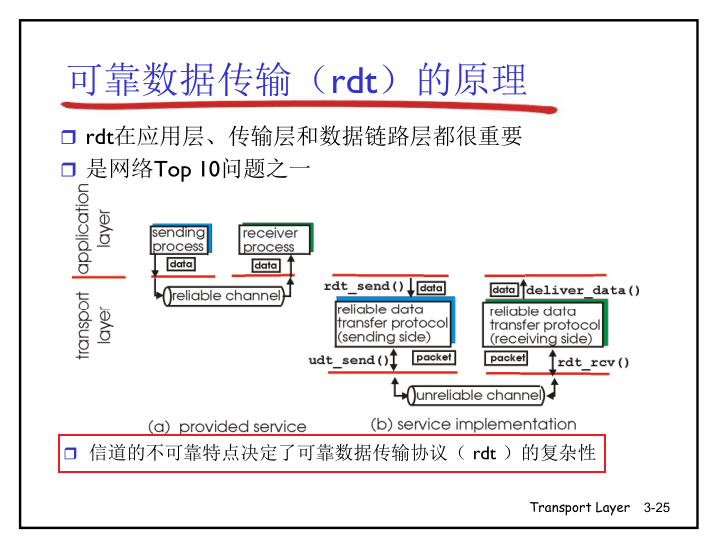

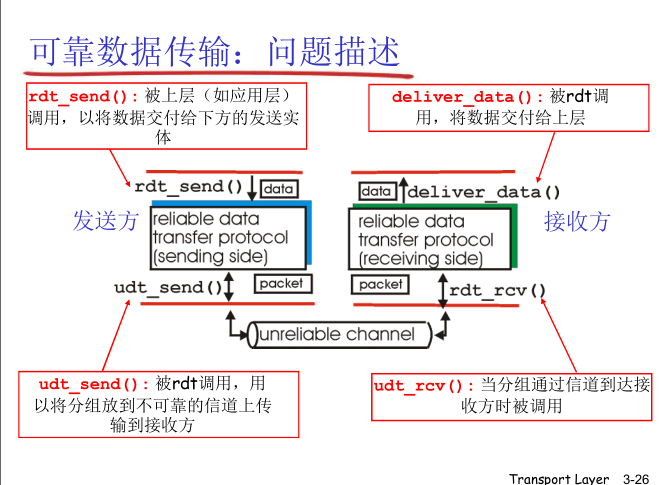

3.4.1 概述

![在这里插入图片描述]( https://img-blog.csdnimg.cn/c64d751e98c34b77a729ff5c807fe867.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4d9a7e96c55a442da691c2699e2bdec1.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

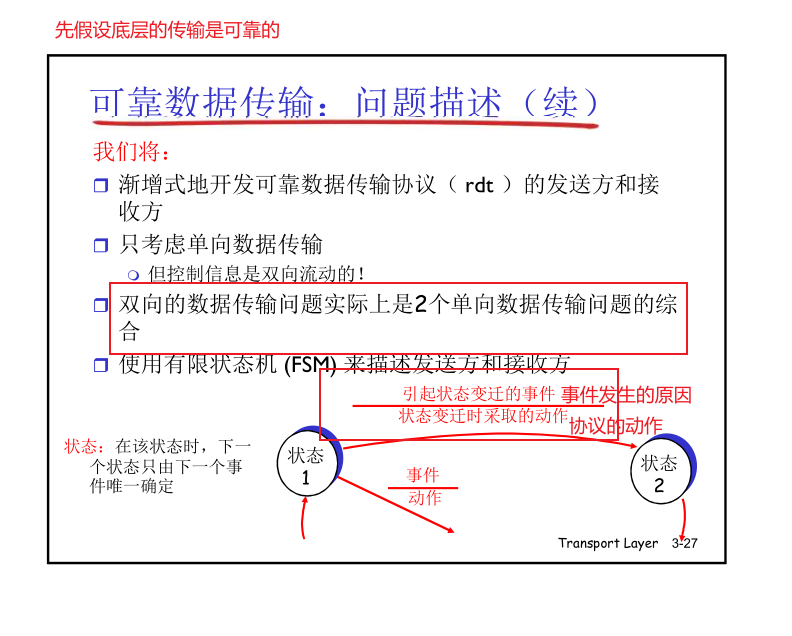

![在这里插入图片描述]( https://img-blog.csdnimg.cn/5432e683295648a097f627ca62066540.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

3.4.2 RDT的版本

3.4.2.1 RDT1.0

![在这里插入图片描述]( https://img-blog.csdnimg.cn/c94cd36f6f1345928018c1ba82726d9e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

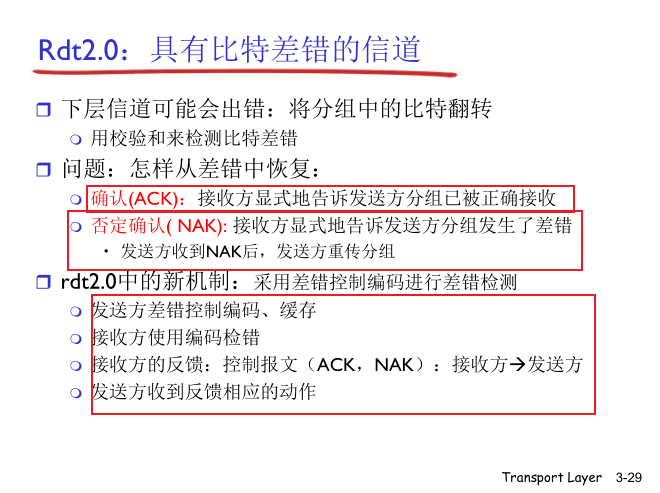

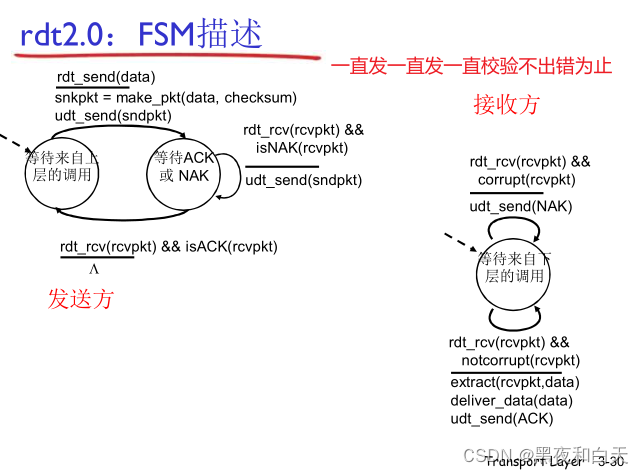

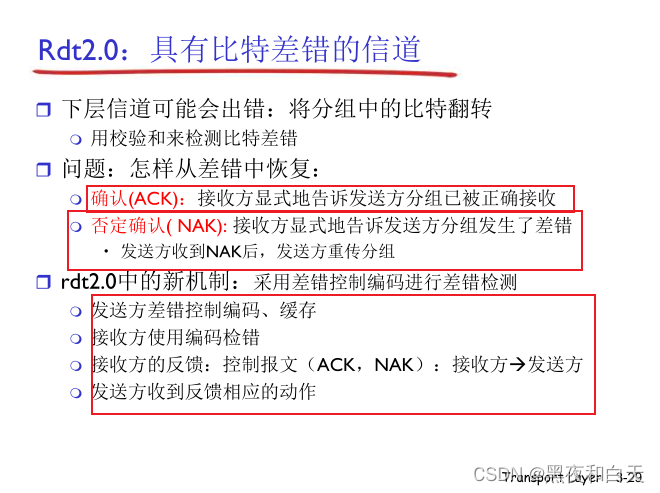

3.4.2.2 RDT2.0

![在这里插入图片描述]( https://img-blog.csdnimg.cn/f2a20405001640ba91874b4da2d5a808.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/18cfff37cbf3409b838cfb09e06c2ef4.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/822ca89a94b74772add22eacef24725e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_13,color_FFFFFF,t_70,g_se,x_16)

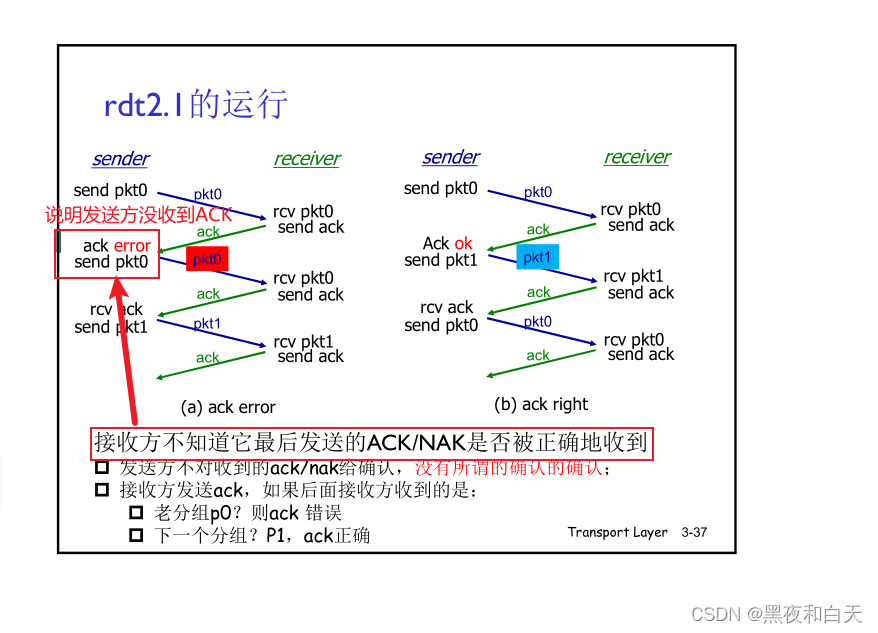

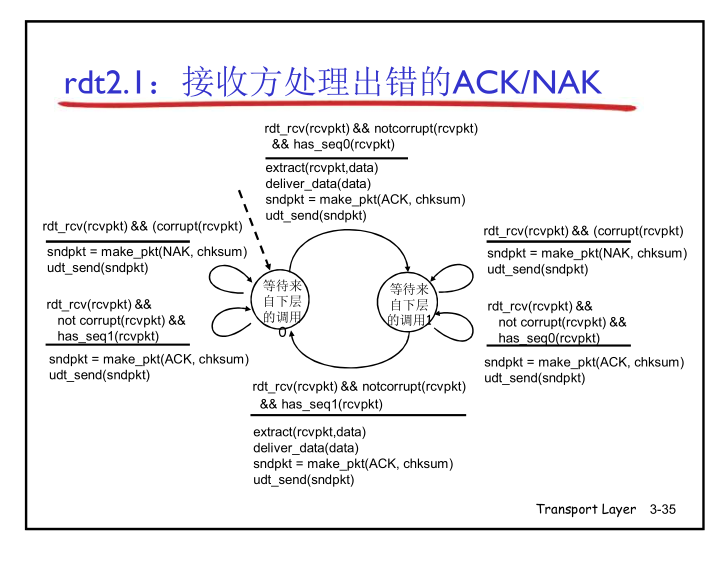

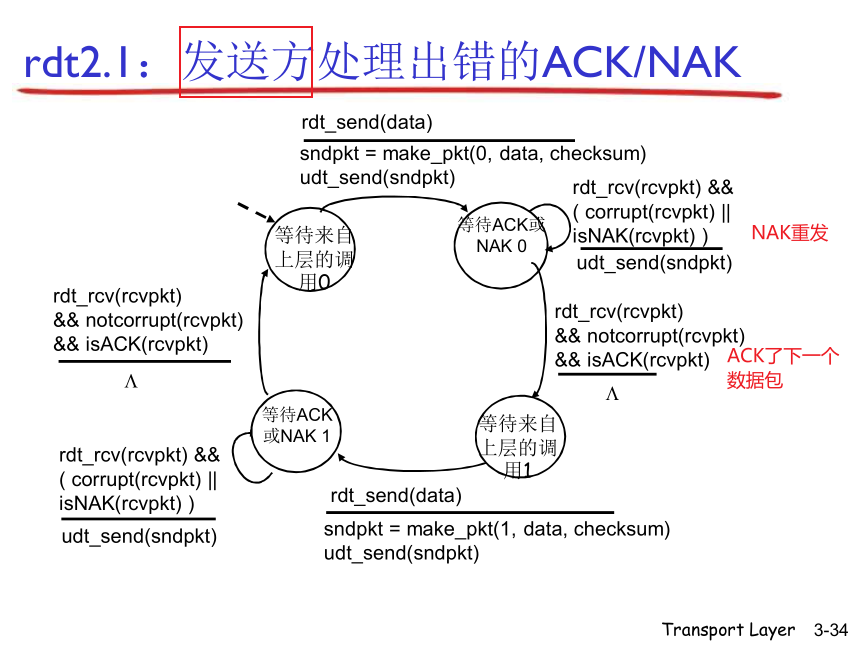

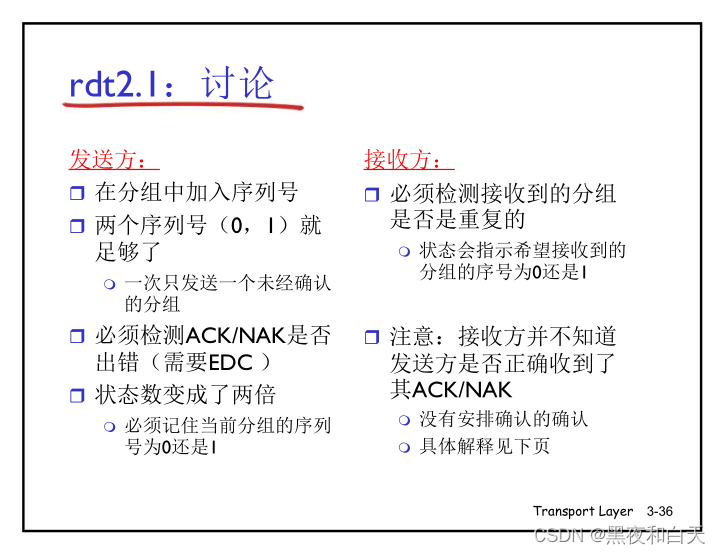

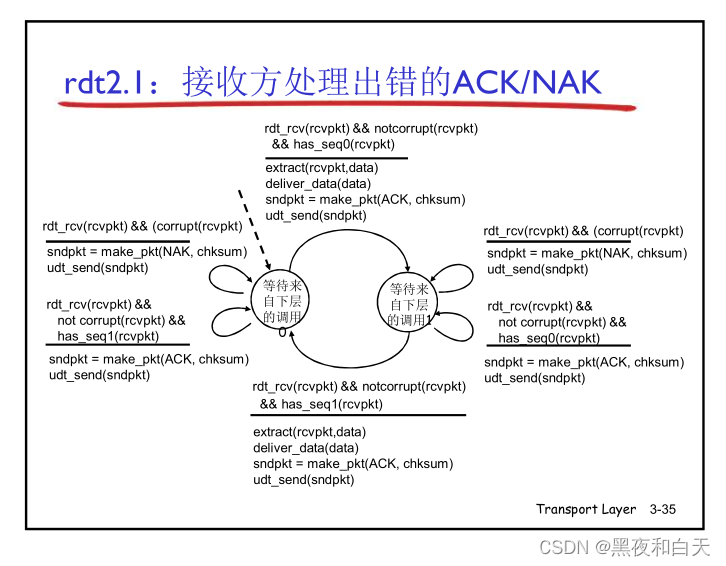

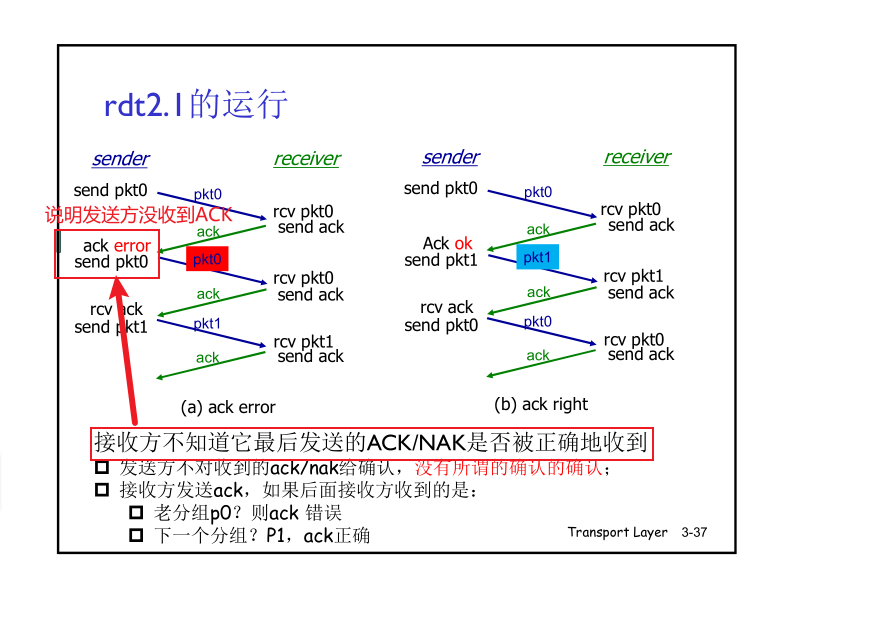

3.4.2.3 RDT2.1

![在这里插入图片描述]( https://img-blog.csdnimg.cn/cbfac031d2874250abad89df319b76fe.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/be41d801e3344088a888658f414f65f7.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

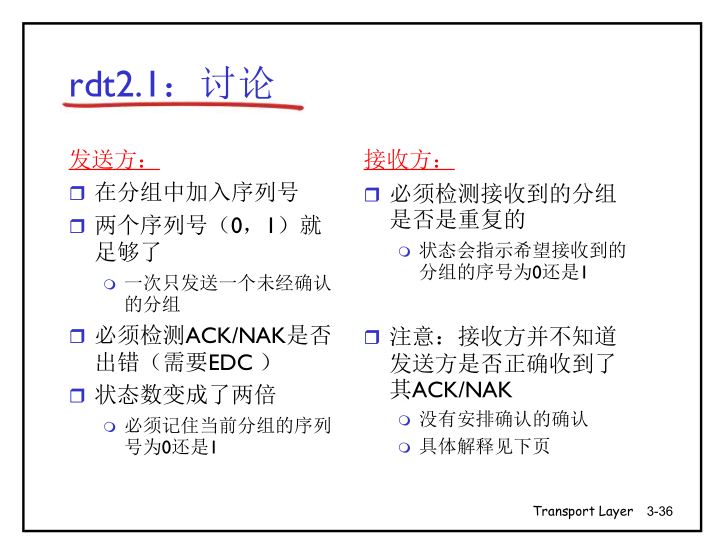

![在这里插入图片描述]( https://img-blog.csdnimg.cn/34fe0cf59e13408ba3a68e1e61a8f9f1.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/5811b14a253342ee80077caa329abf07.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

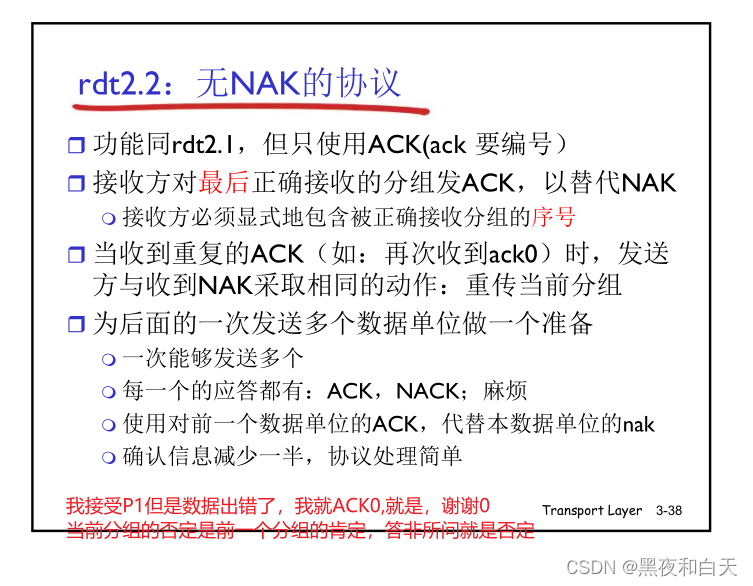

3.4.2.4 RDT2.2

![在这里插入图片描述]( https://img-blog.csdnimg.cn/76b5df97f96649babd45479c65f74b34.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

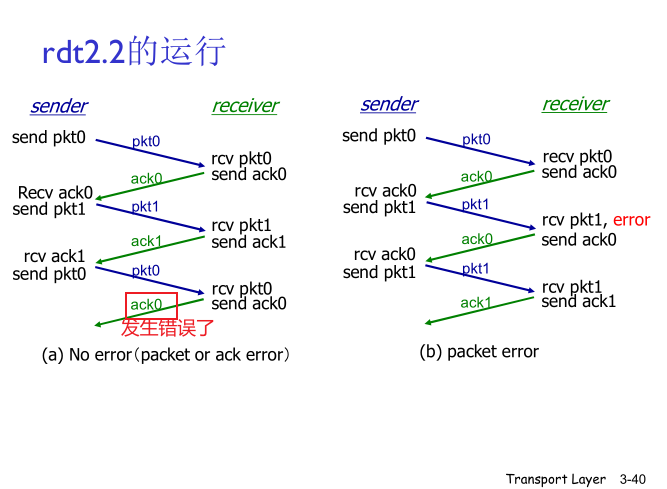

![在这里插入图片描述]( https://img-blog.csdnimg.cn/731192be160f497a90b29f4a0c41bfcc.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

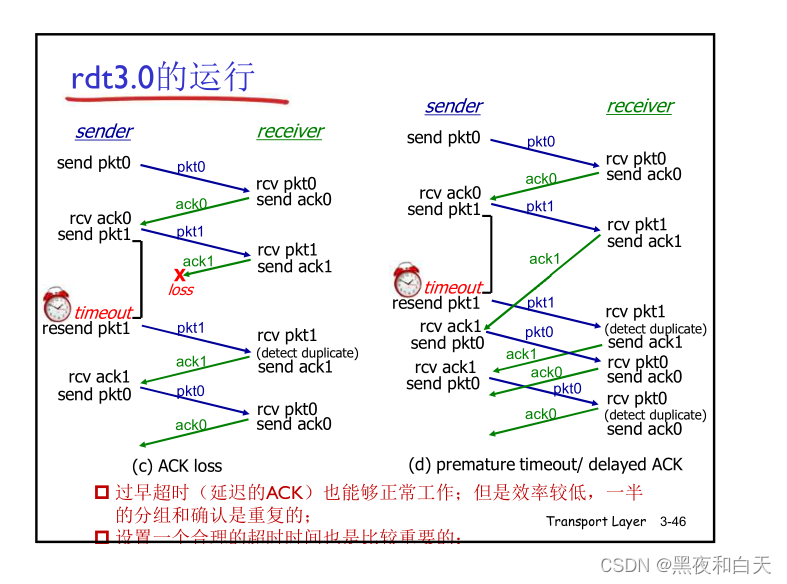

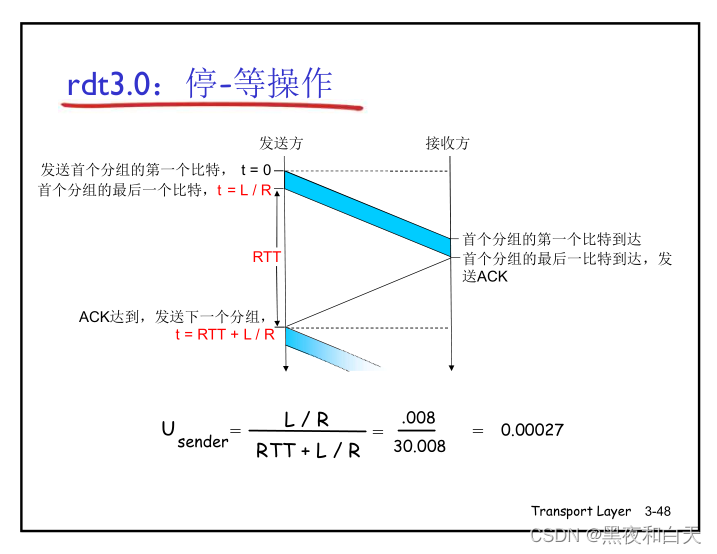

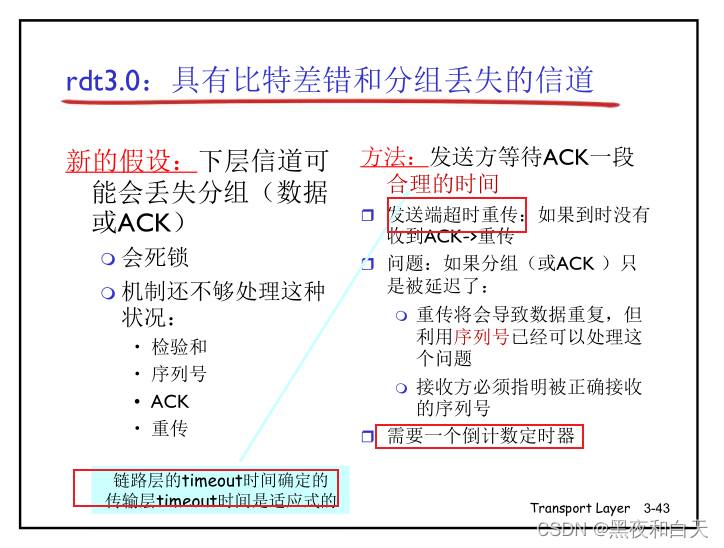

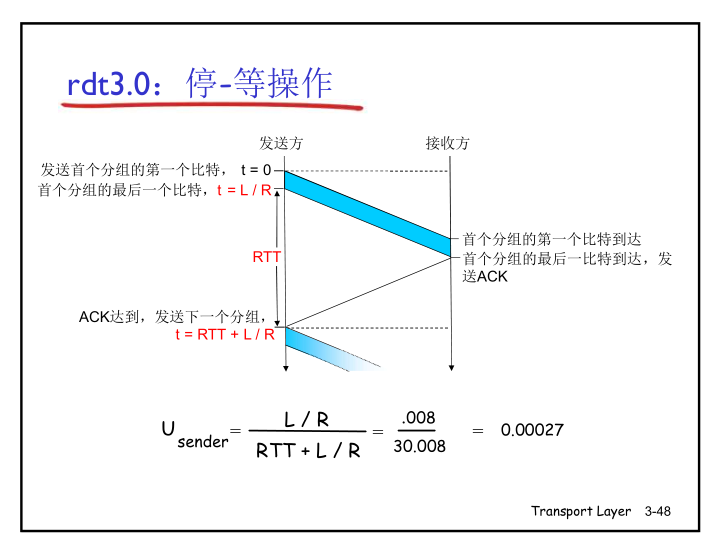

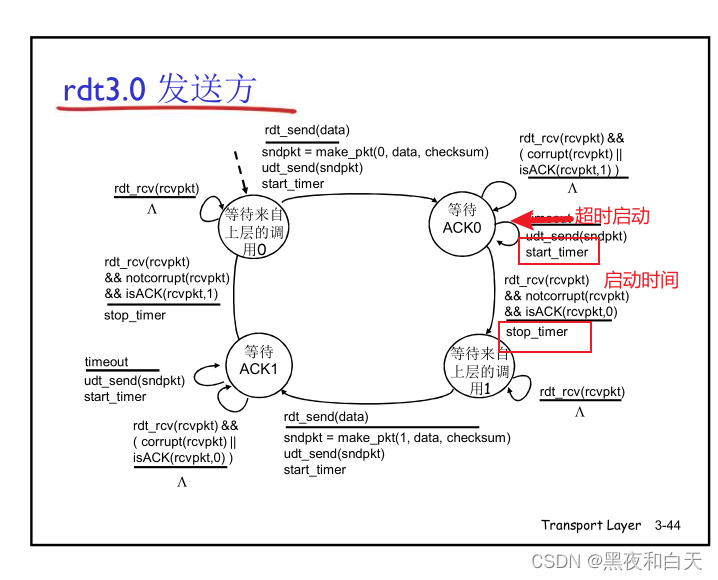

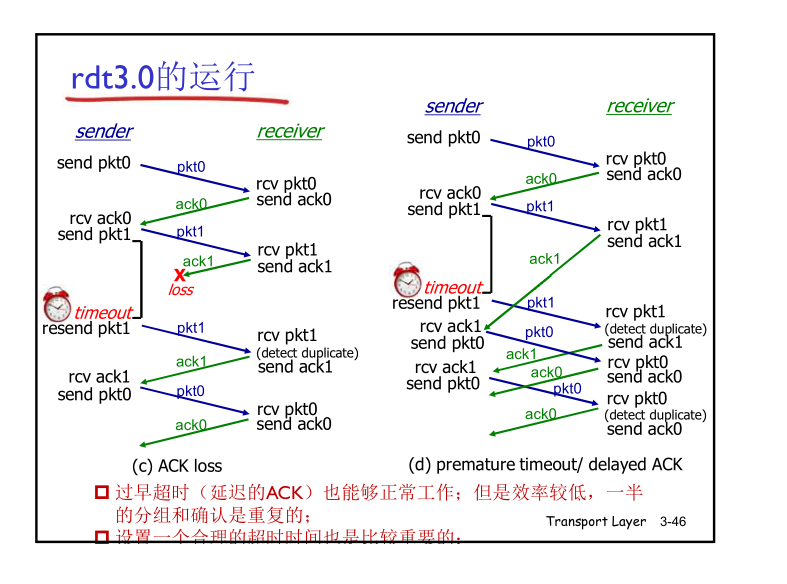

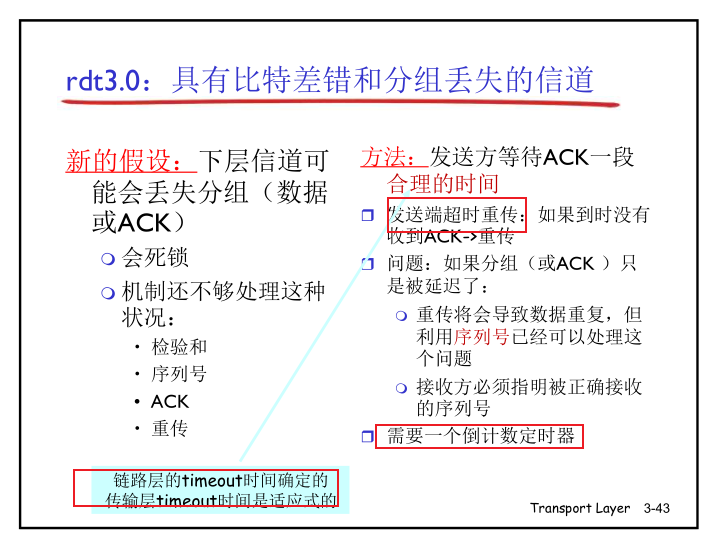

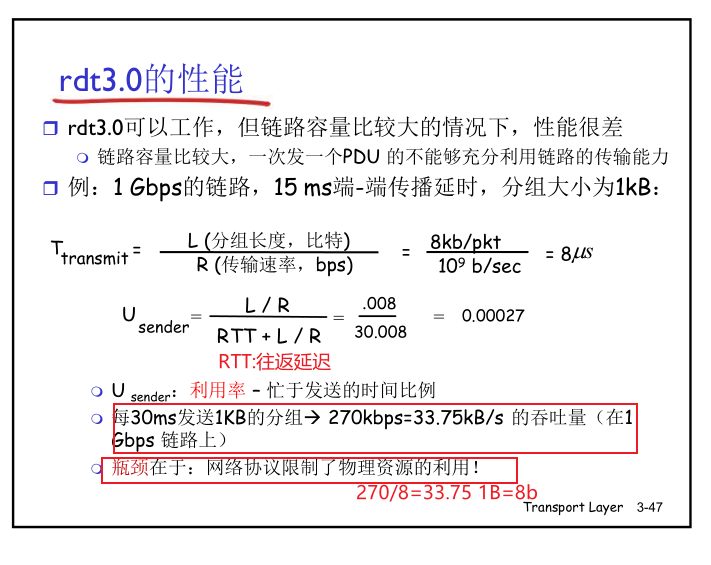

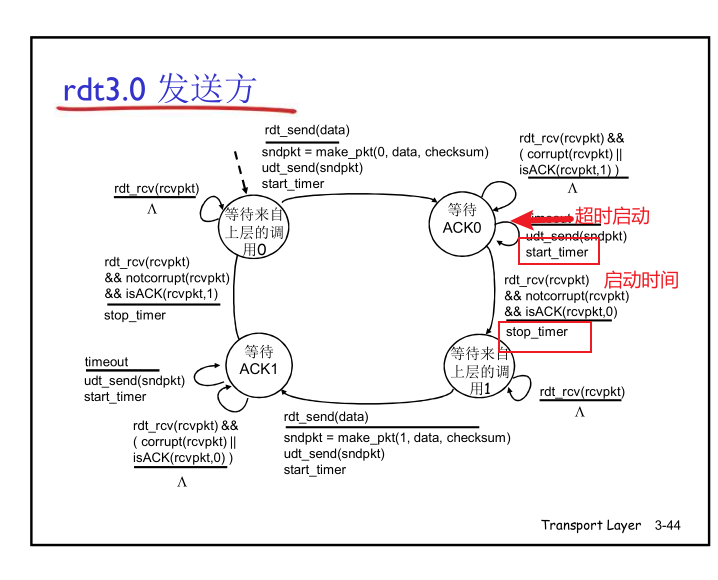

3.4.2.5 RDT3.0

![在这里插入图片描述]( https://img-blog.csdnimg.cn/76e0d01e287e405699556f0f2d4a7027.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/988b240221c5417cb2d68bf40850b0f2.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/7c2be414d8bc402799f47f9a31b2283a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/978897bcabd74f85910948e6ec60b485.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

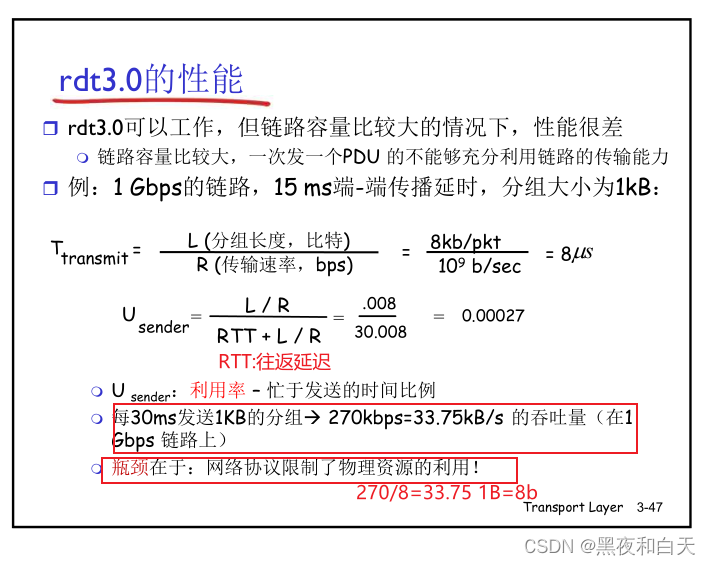

![在这里插入图片描述]( https://img-blog.csdnimg.cn/db33fc7b4111404daed26039653a679a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/3b86631ac9db4d90bbfcf83f2bd65b35.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

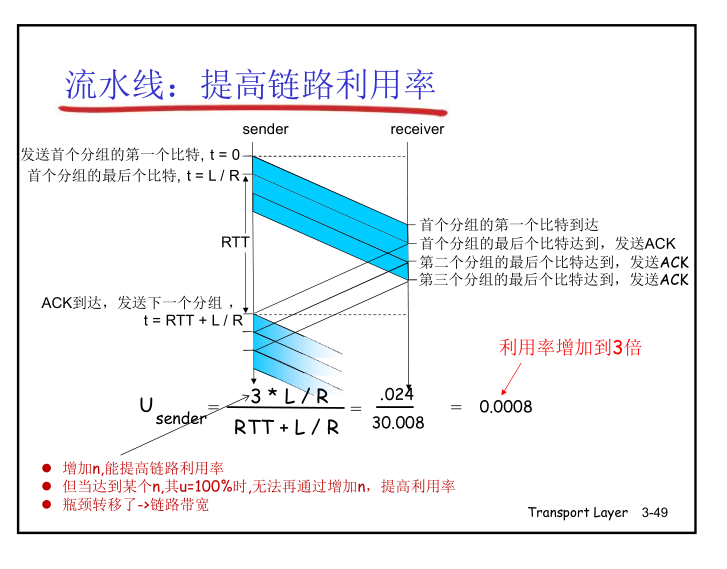

![在这里插入图片描述]( https://img-blog.csdnimg.cn/e035a0cf7fc24ae48af3b15032f883f8.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

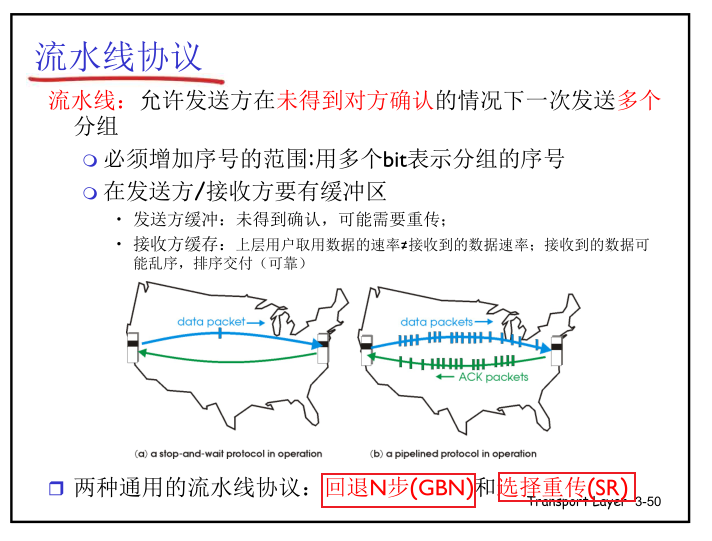

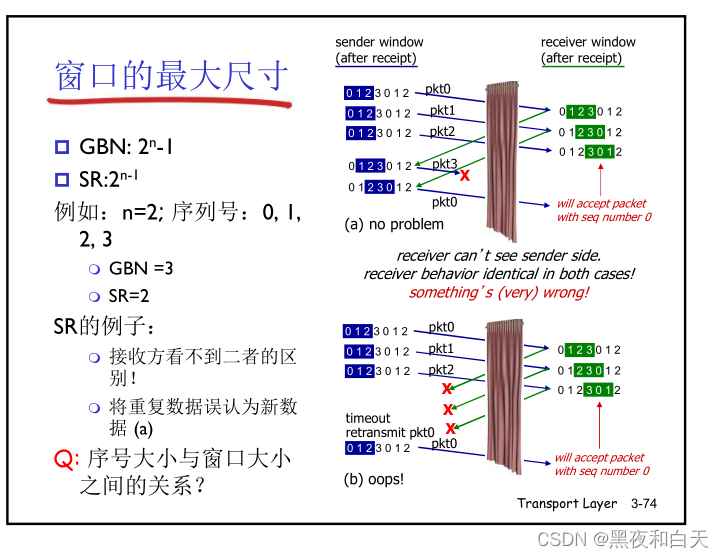

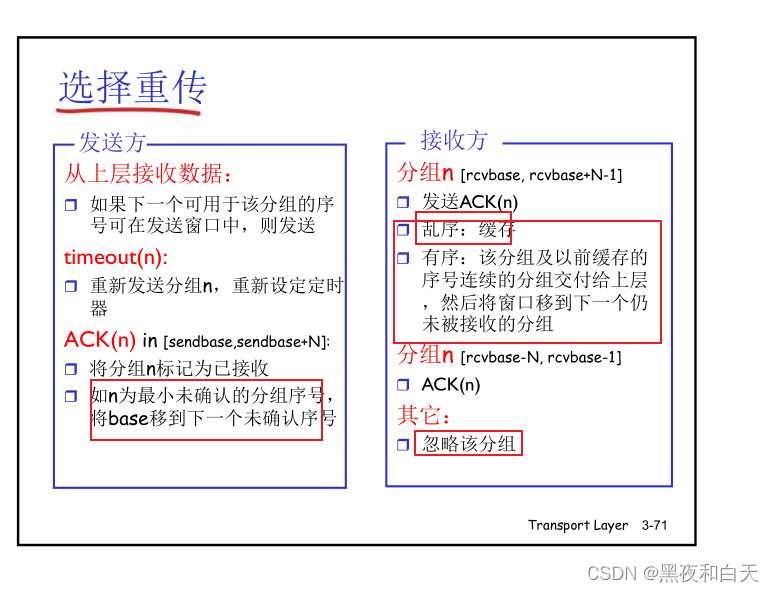

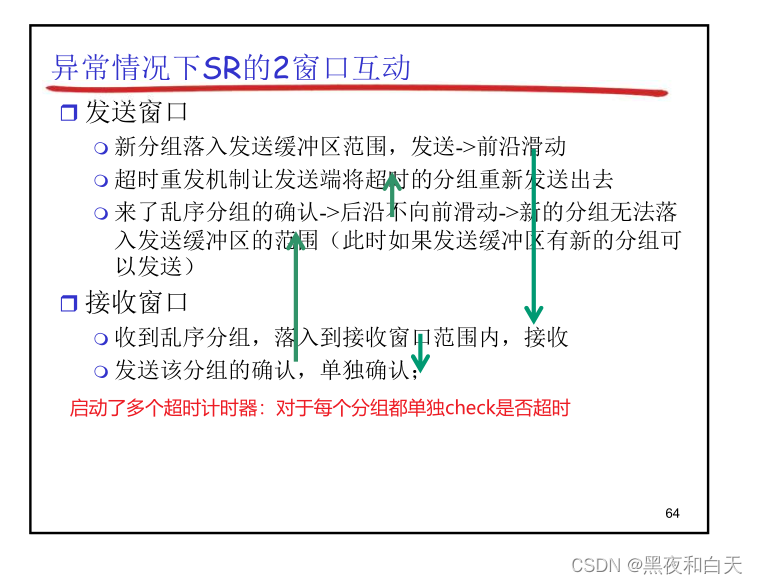

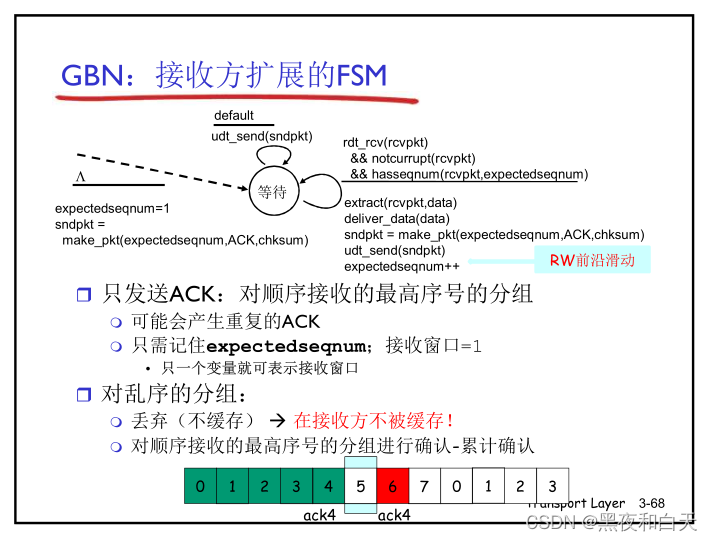

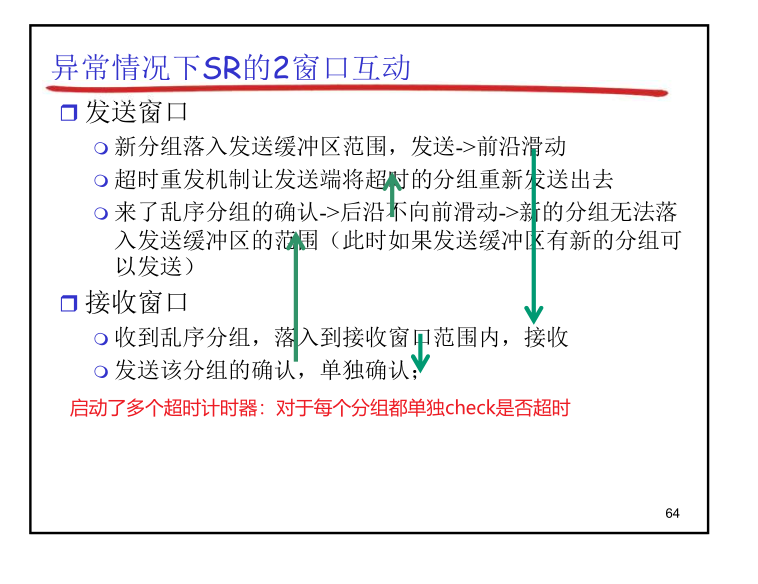

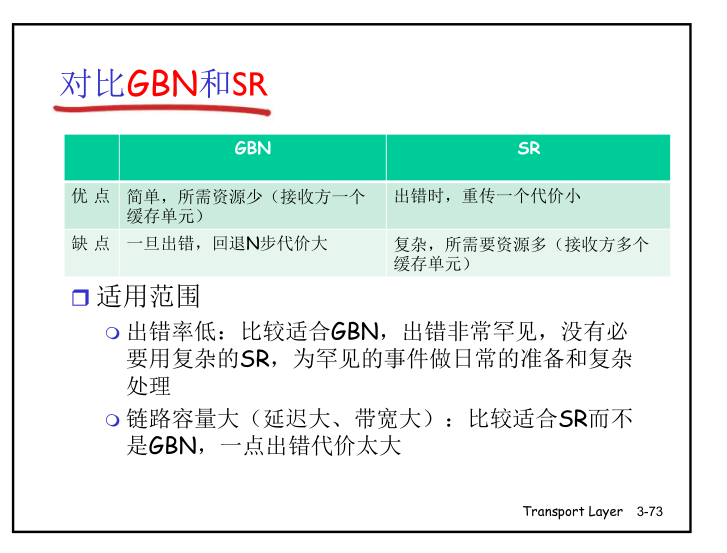

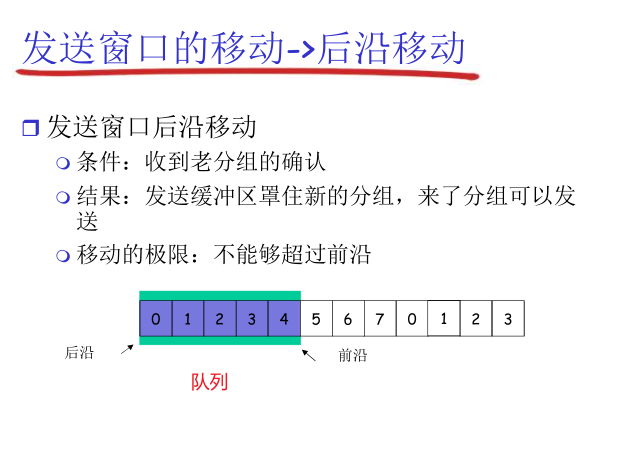

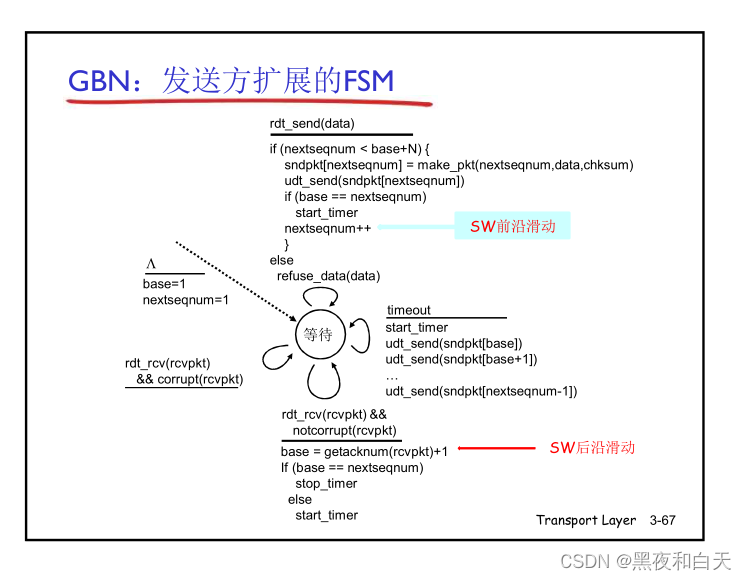

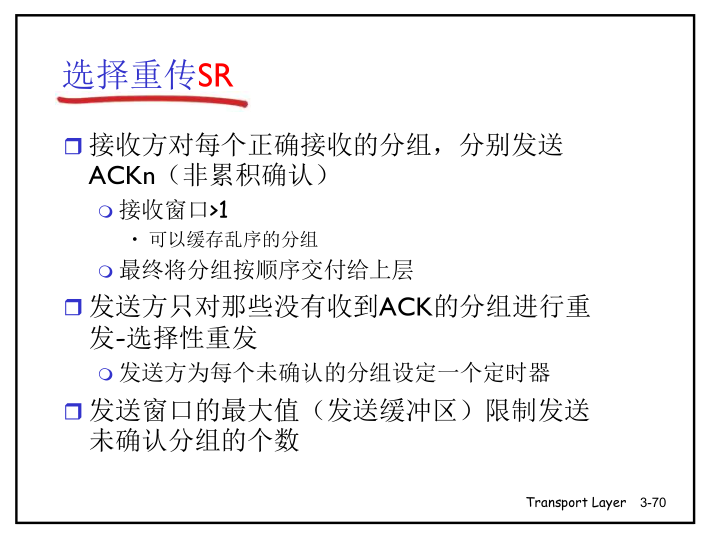

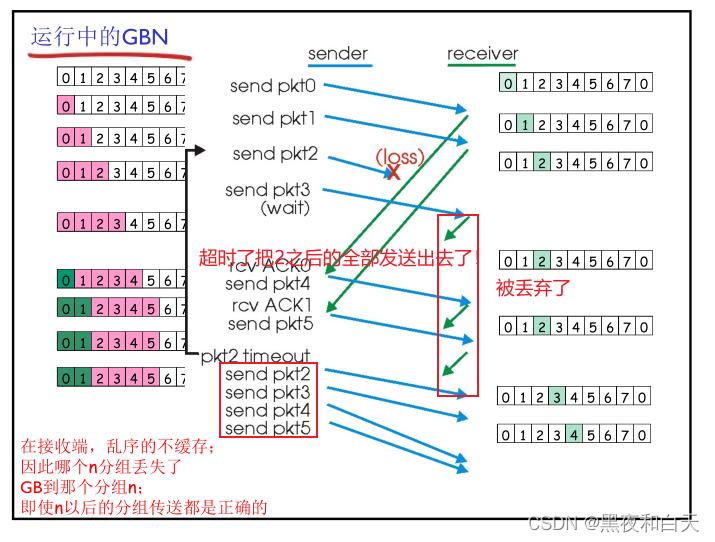

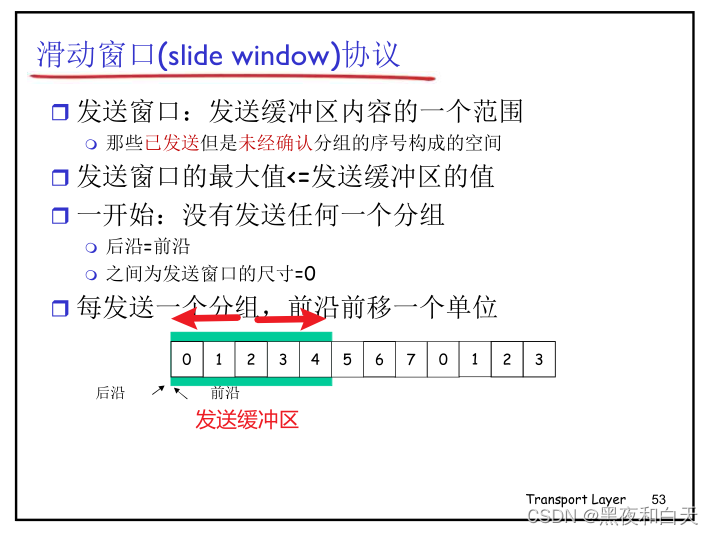

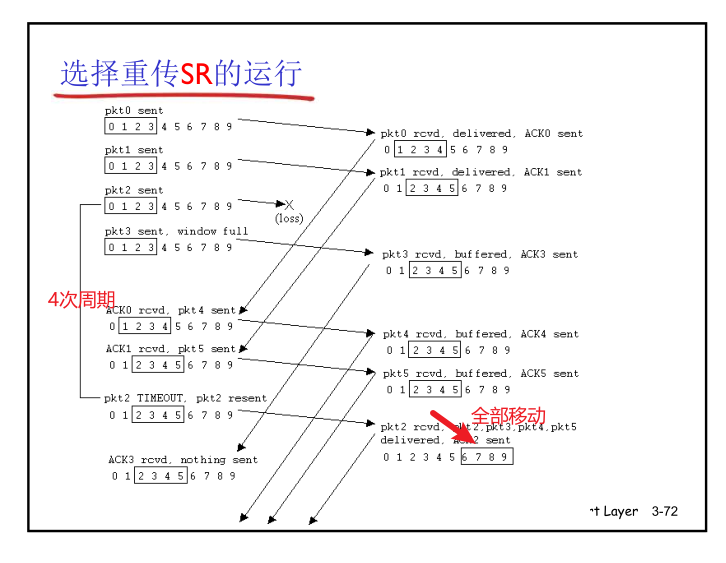

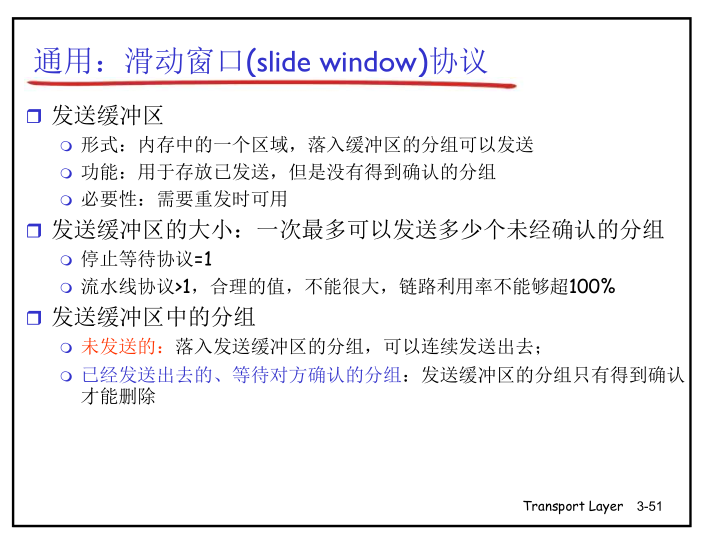

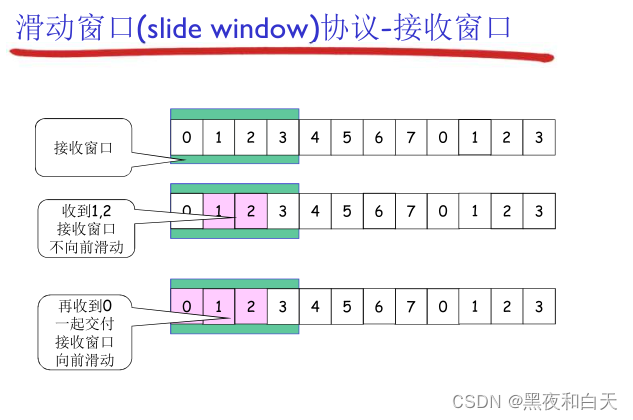

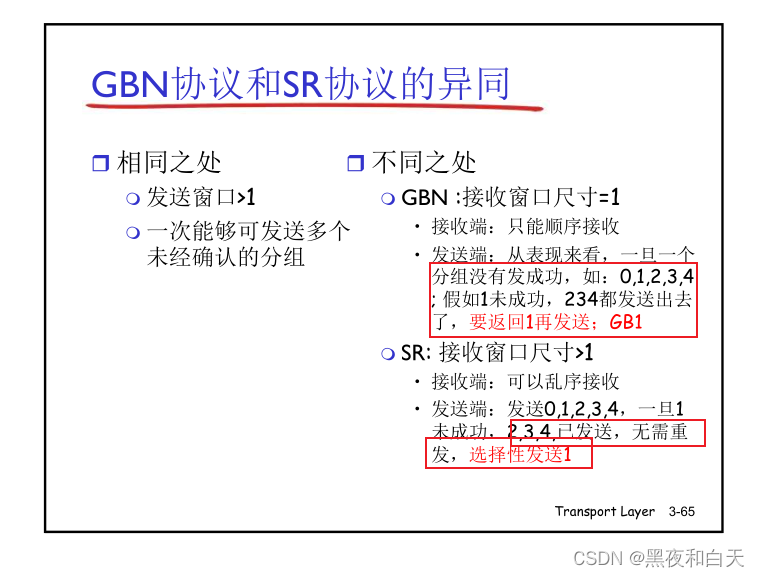

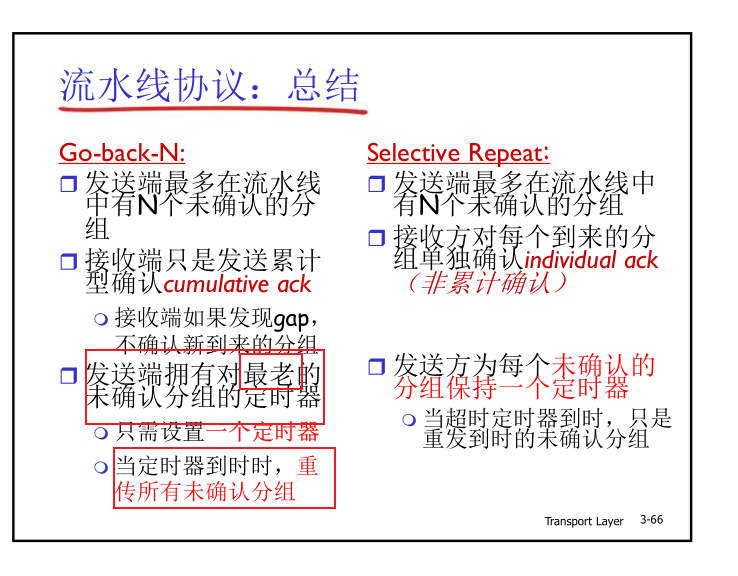

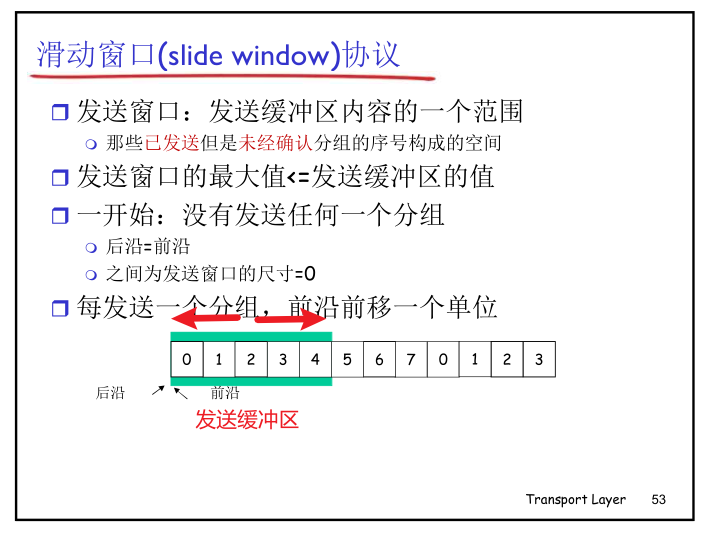

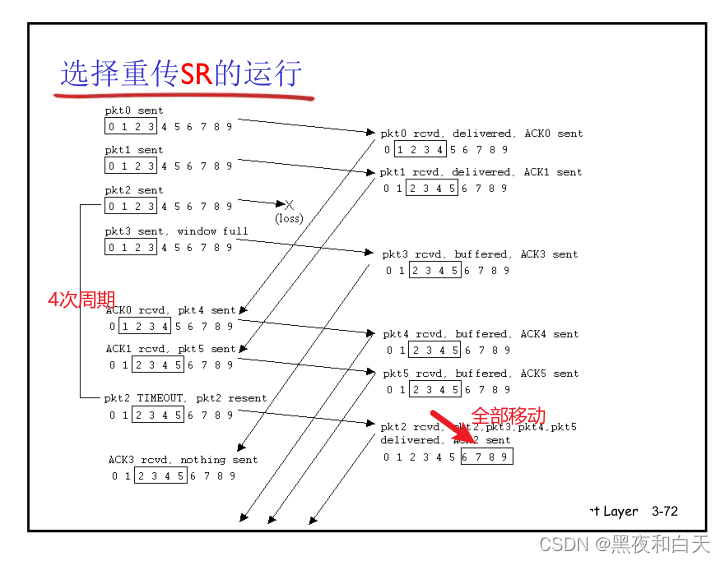

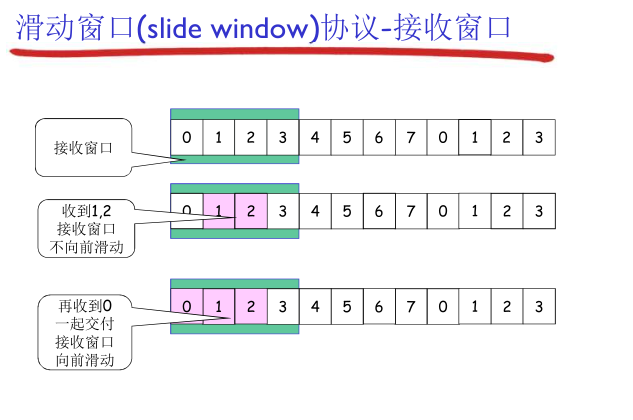

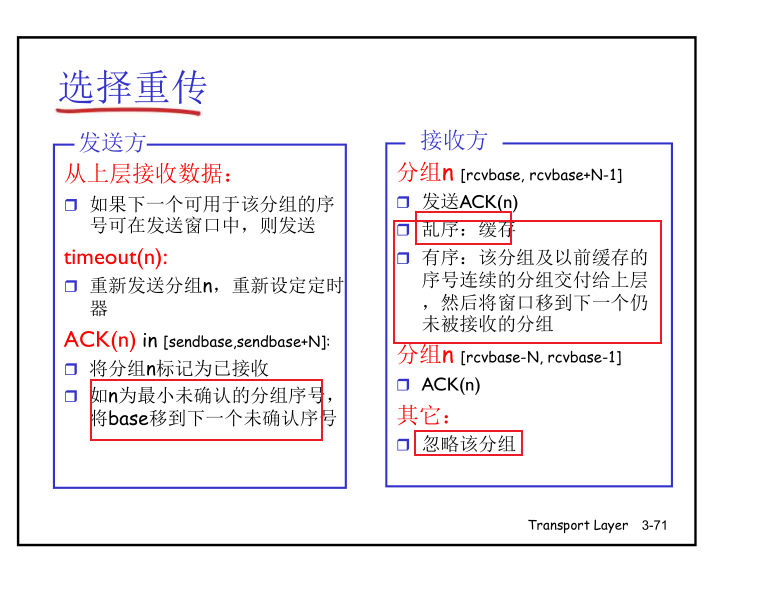

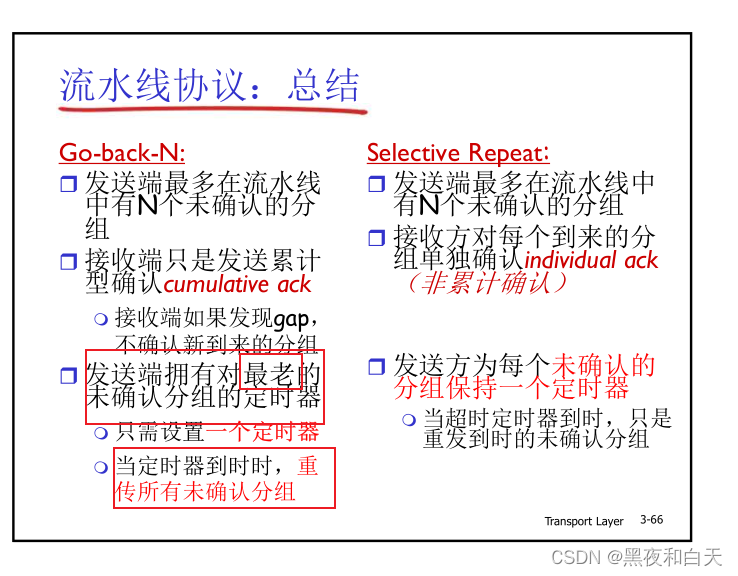

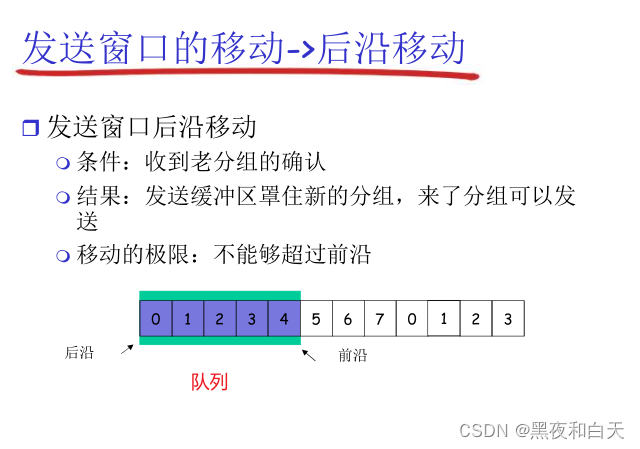

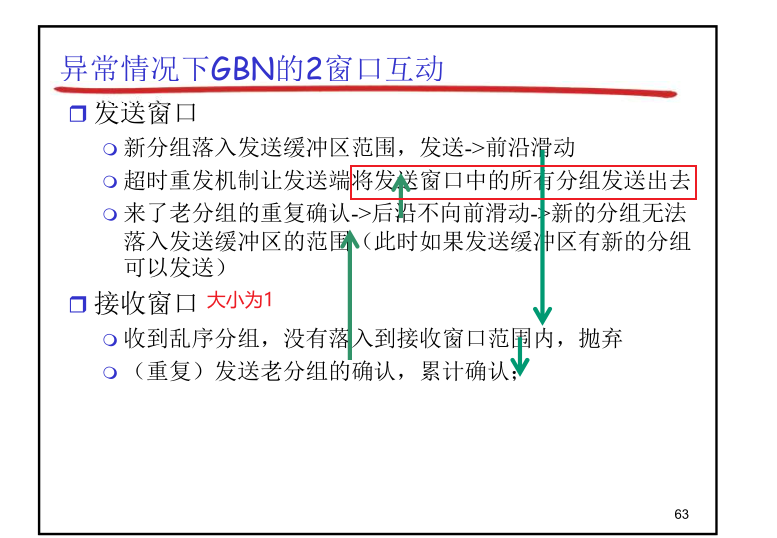

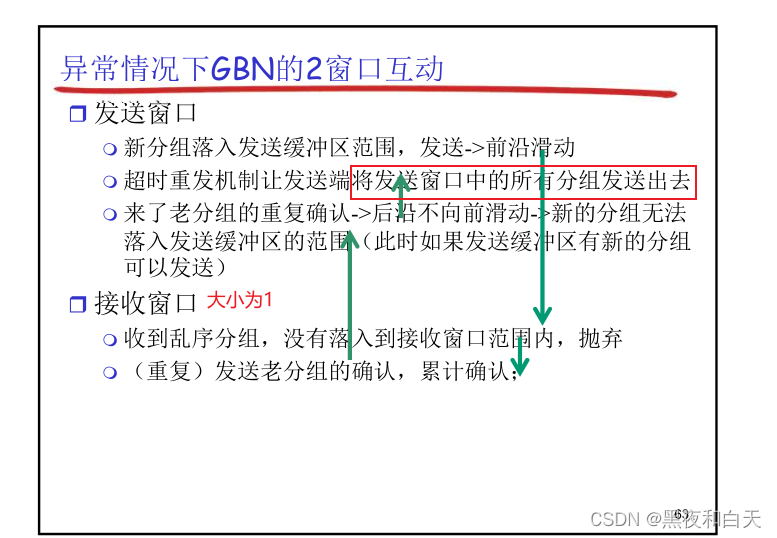

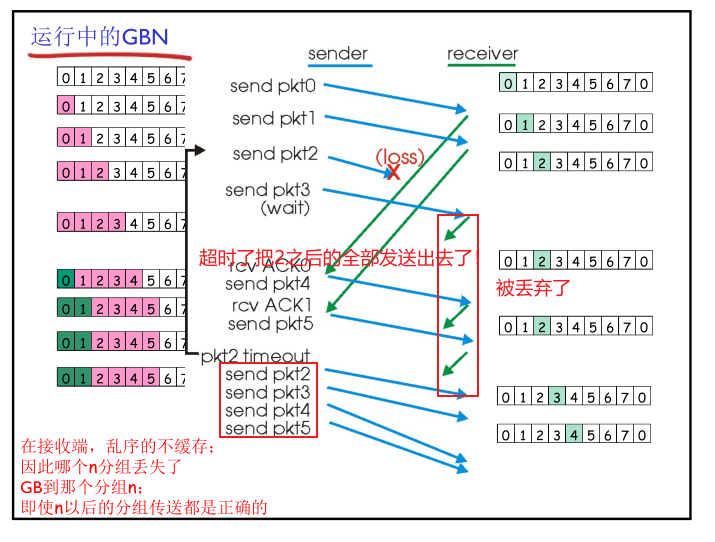

3.4.3 两种流水线协议

![在这里插入图片描述]( https://img-blog.csdnimg.cn/b39f0428ece648dcb57b65ef14be12a6.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/e984804c8f2a49529a40eca125b85146.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

在这里插入图片描述
![在这里插入图片描述]( https://img-blog.csdnimg.cn/a1afcdf58e314f20b5175cd6499d01db.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_16,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/bcd827605ccc4982a983f8d60bf0f9ad.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/849c732e90bd449e9860675a1d3fdb4a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

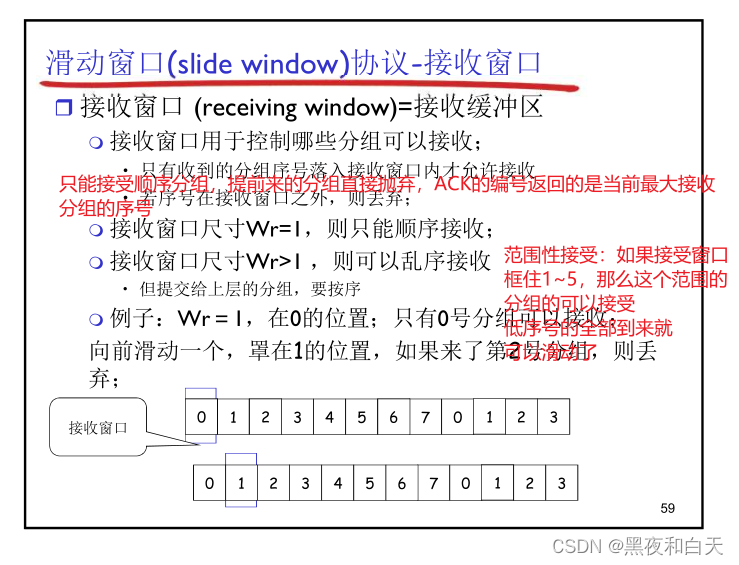

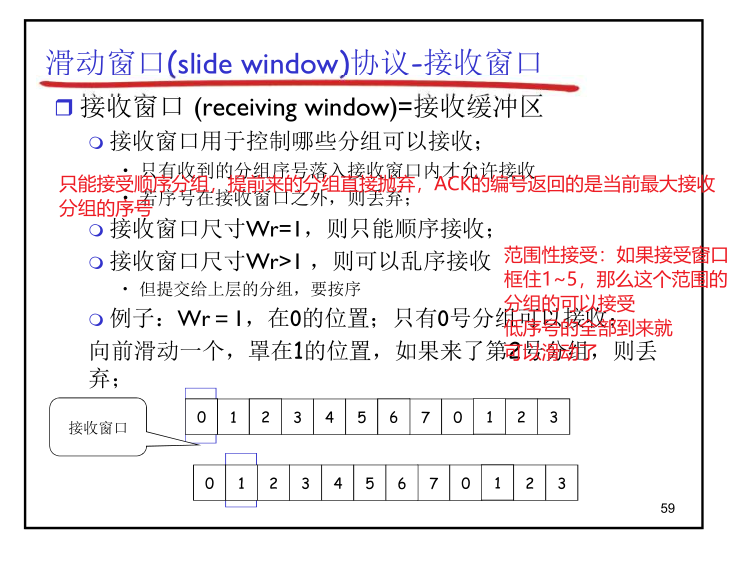

![在这里插入图片描述]( https://img-blog.csdnimg.cn/821a8cff768c4ac89bad0188e65e1133.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/cc758ad5d2104504a4b2b426abec376a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c89d1f249a154f0a971db2a7c4010bbd.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/5fb87e1a45b84c59b860cea6aa99bfbc.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/11bf6e01f5b74bd68ceb271a8749a68b.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

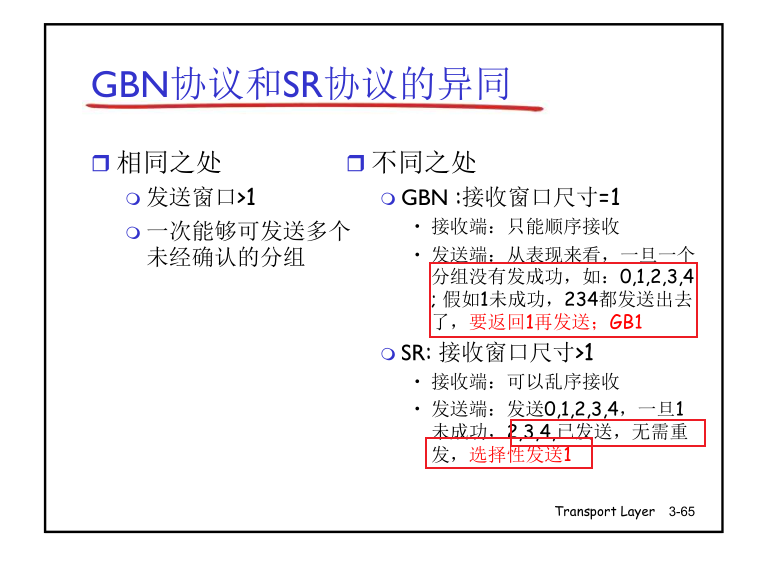

![在这里插入图片描述]( https://img-blog.csdnimg.cn/bcc487f5eaa04ae582645c4cbb850964.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/186d03c914e64edc969998abeb86e2a5.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/ccbeac754a564c02a9dc49c8e371ab83.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/accaeddaa529400fb50e91fd73149472.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/046afcc4202f45638f253cde4519c7a6.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4f977aa0fd7a4a17a5e7a48b48218911.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/3819a691593c4180ada0680645308d44.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/6726c6d5d06447a8999dc47642e49c87.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/23e9c1e0ff794474b1fc16507d14a6b0.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/febc300e15ad4d6db8ba5674dd9b3fac.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

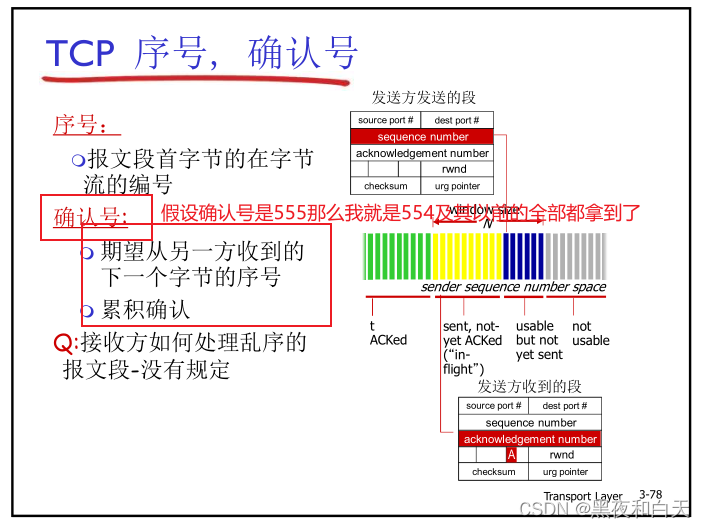

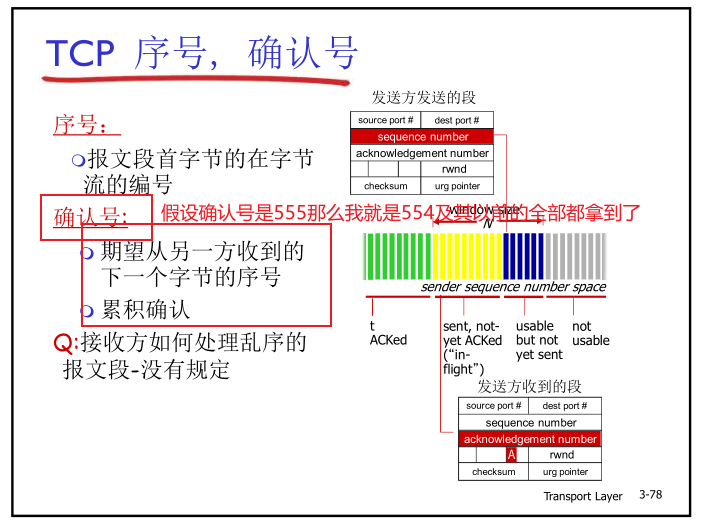

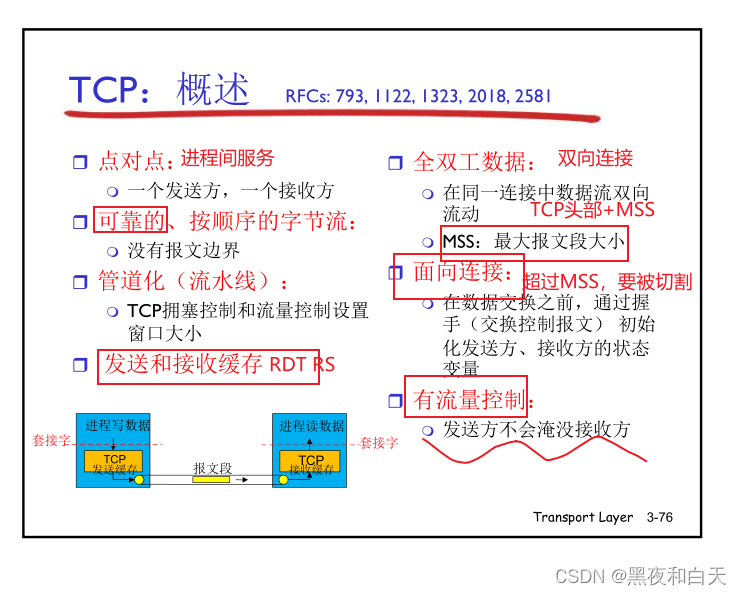

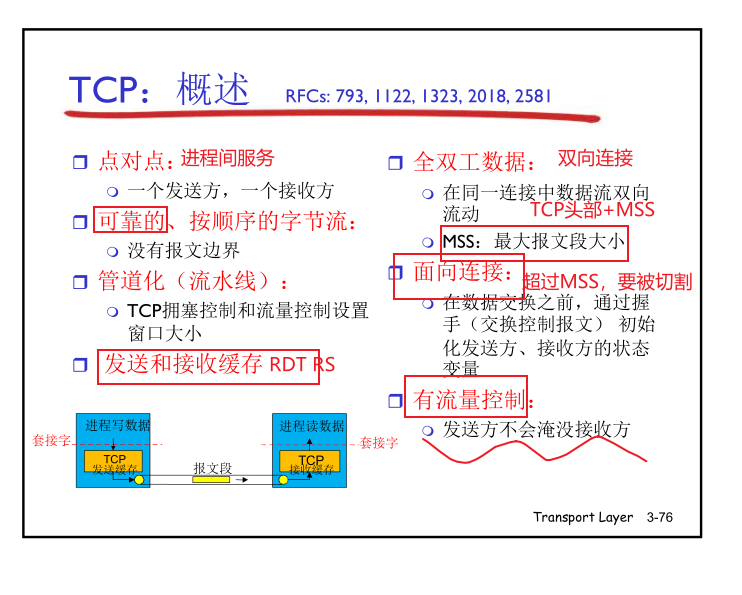

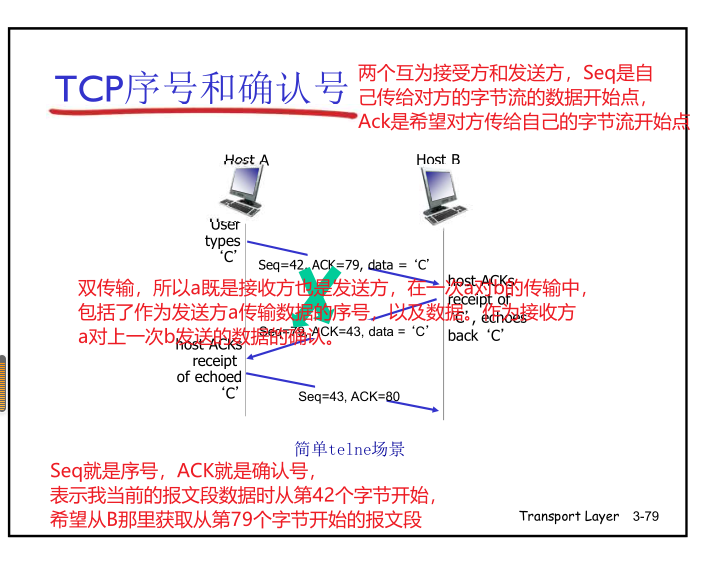

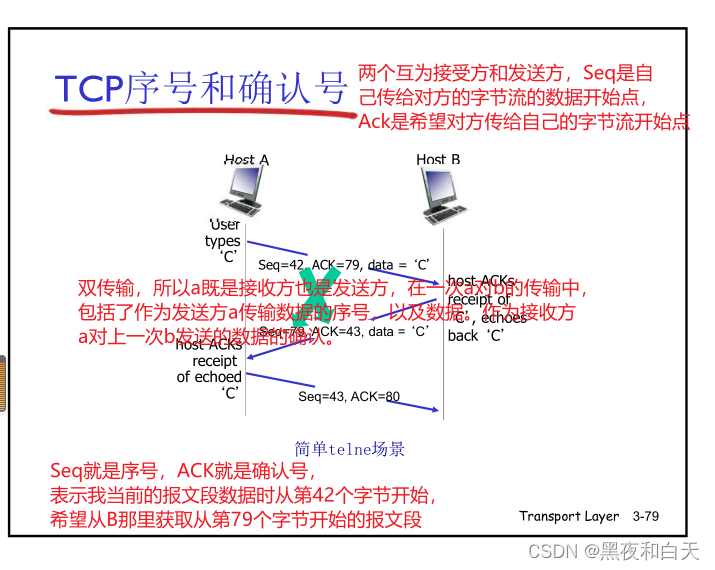

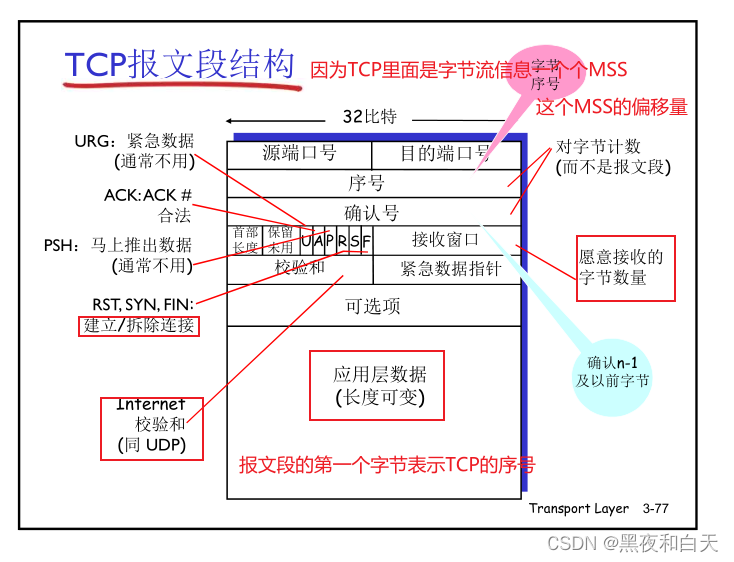

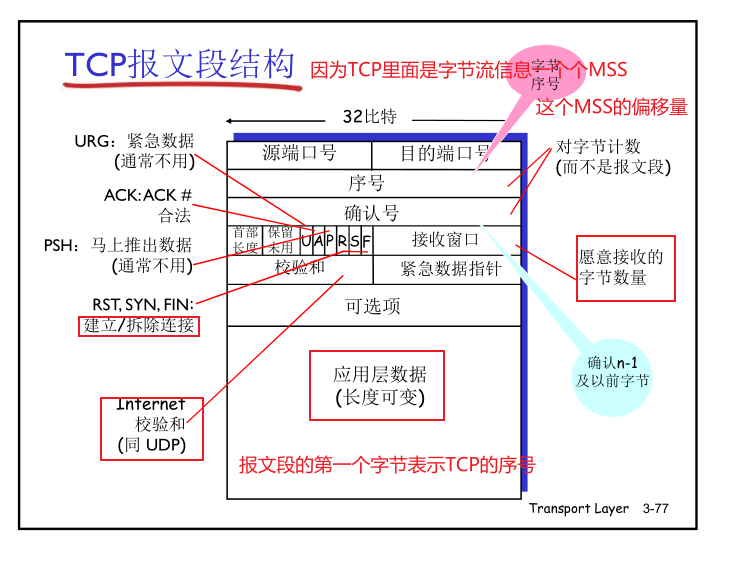

3.5 面向连接的TCP协议

![在这里插入图片描述]( https://img-blog.csdnimg.cn/085da2d06e6245f6acffc36abe4ea294.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/6a54c965a4f24df9845130d349663139.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/dc388ca4ce134c5783e08c5f315256e0.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c45de290228a49f09d33c7c635507a01.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/0ce211ffbb444c898e929b1c12721d81.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/8fd06a9b8bd24910989e056ce52b0876.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

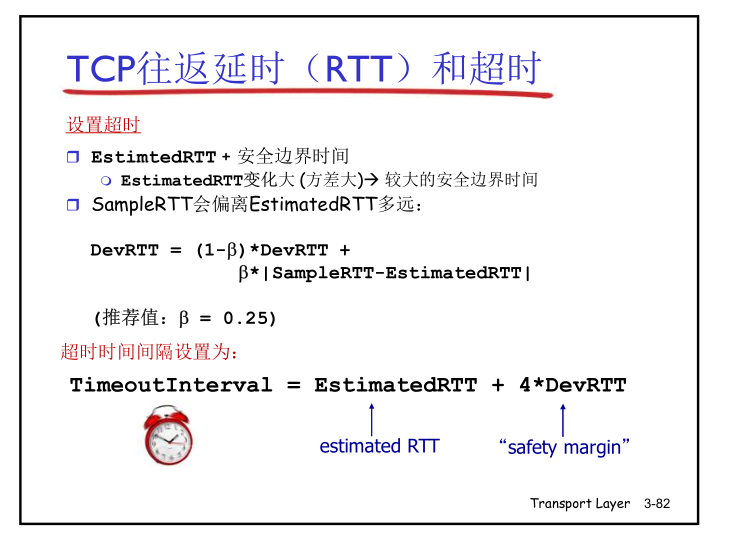

![在这里插入图片描述]( https://img-blog.csdnimg.cn/0fe0f0f3131849bca79ac56079a36a9d.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

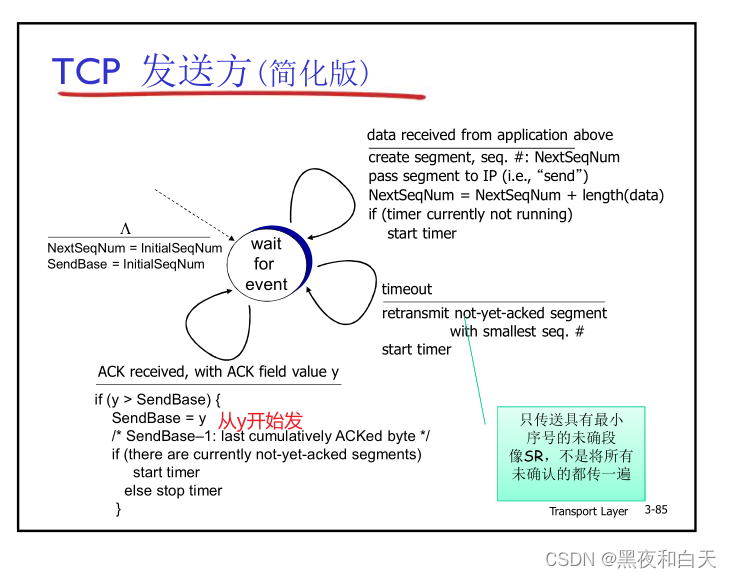

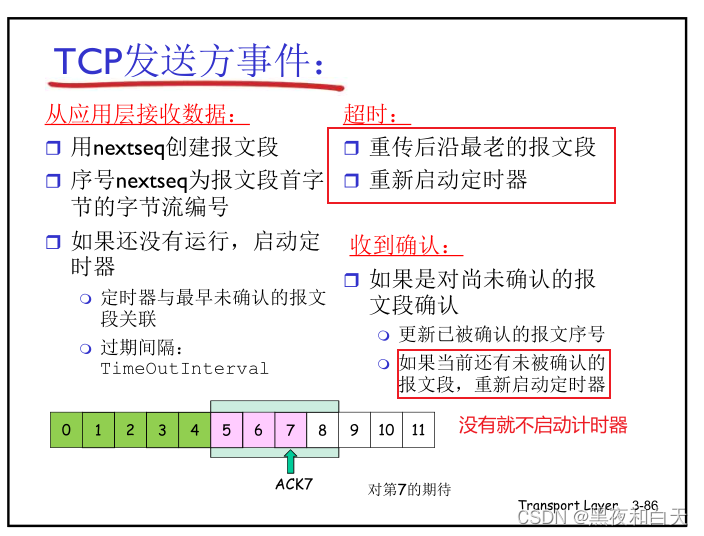

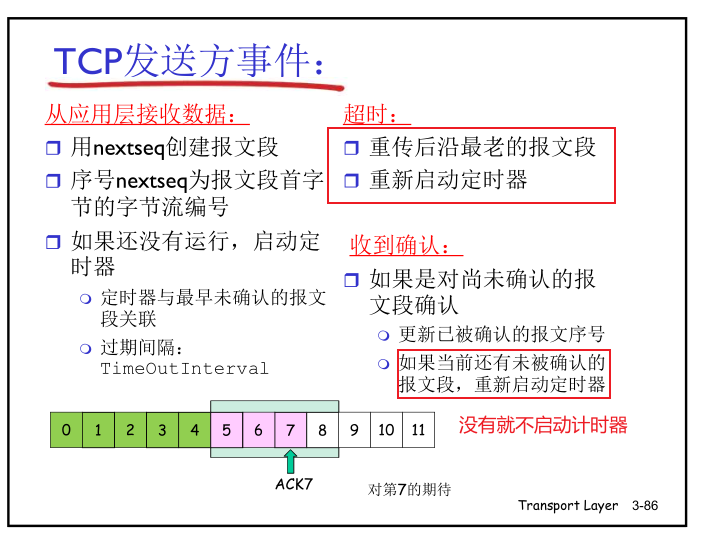

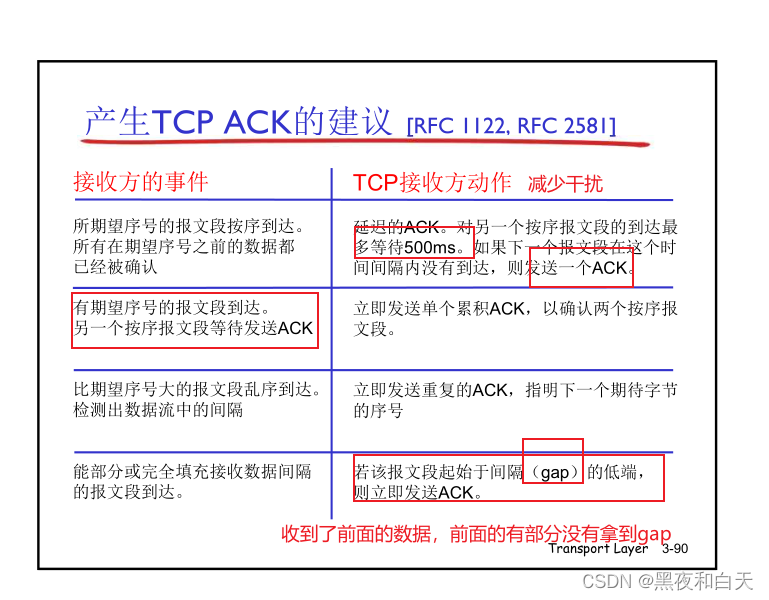

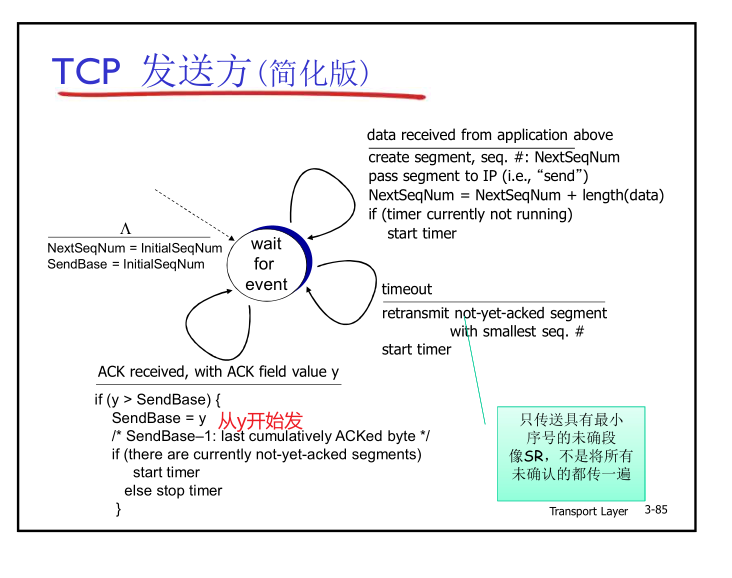

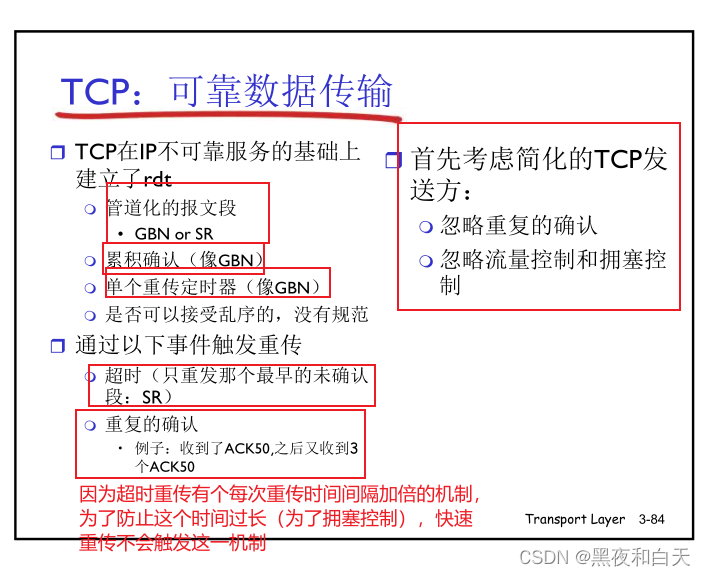

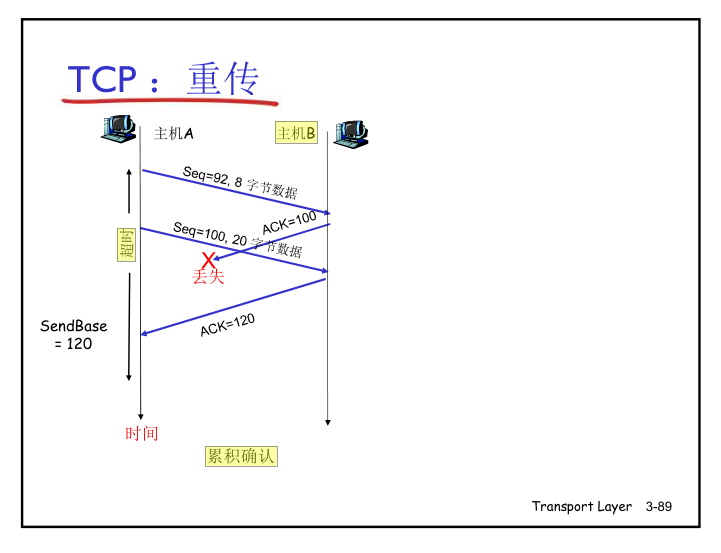

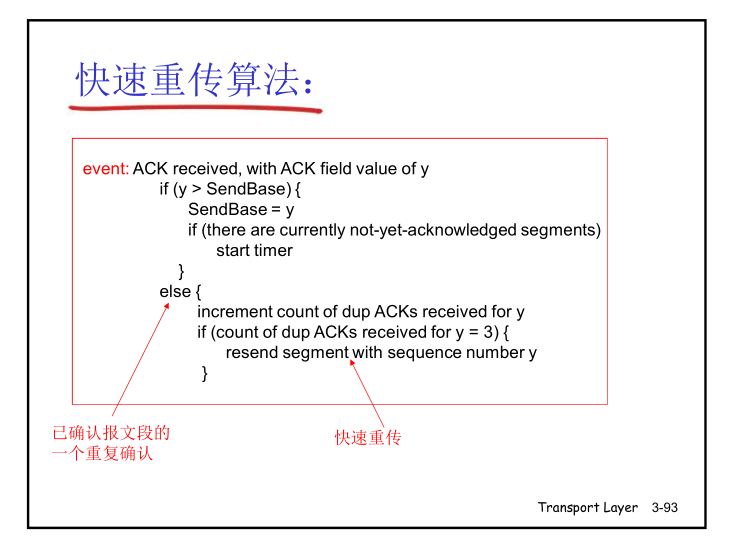

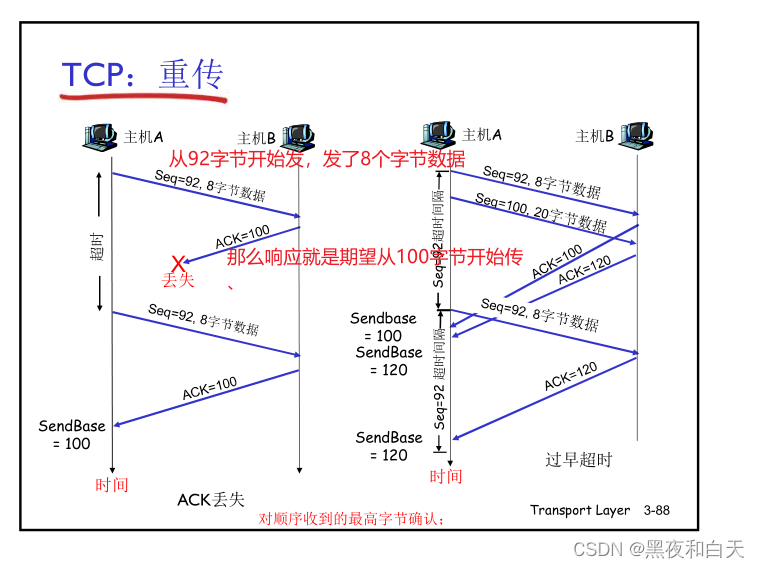

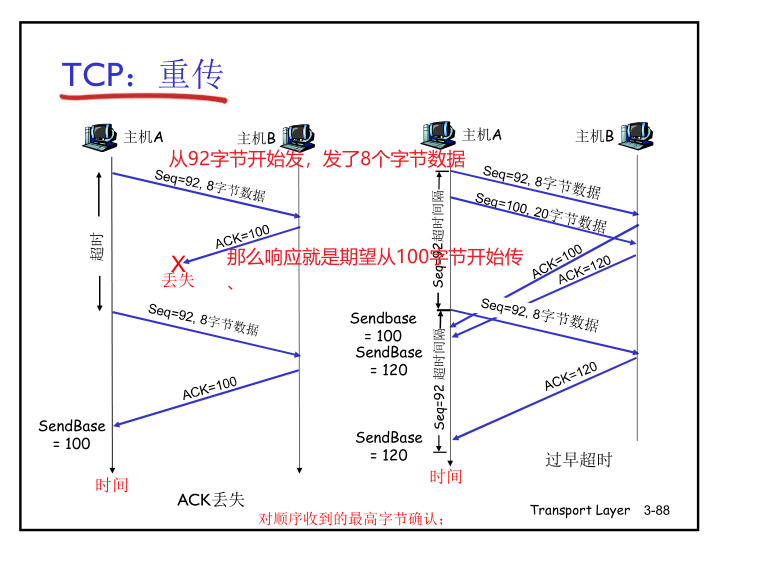

3.5.2 可靠数据传输

![在这里插入图片描述]( https://img-blog.csdnimg.cn/e55293fa2eb345f69116799c05d7a001.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/90291a1ce3db42daa0d83bb3fc187a78.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/47b753cbb1764553848d5e794cd4726e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/6d792cda0db14e63a00b70bf7835cc07.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4576df3e35e245b1ba104450593b1672.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

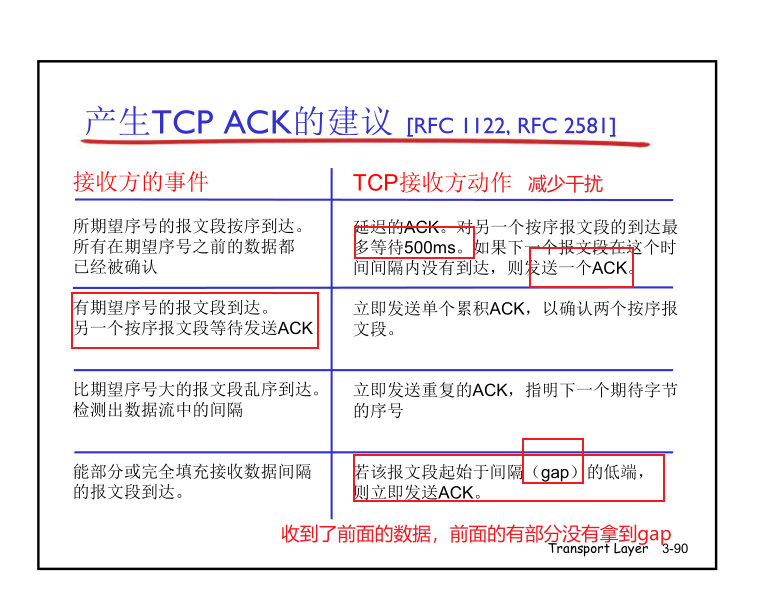

![在这里插入图片描述]( https://img-blog.csdnimg.cn/3572942a14dd4161baee7094bb42a32f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

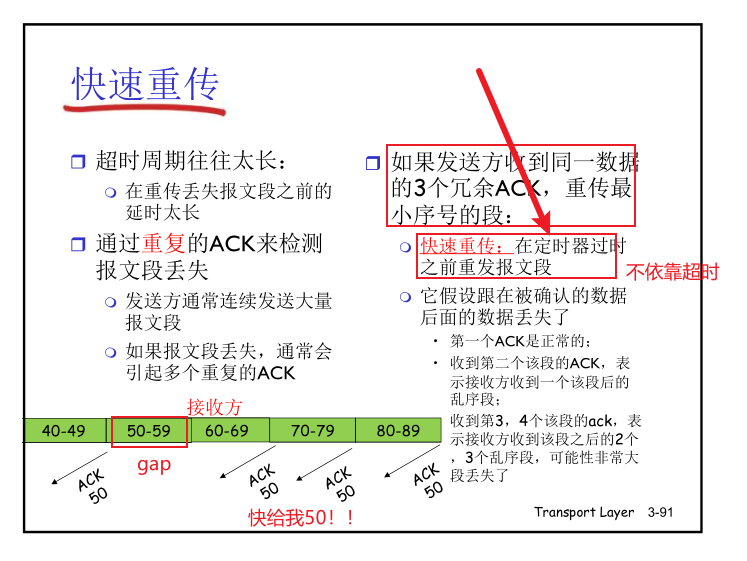

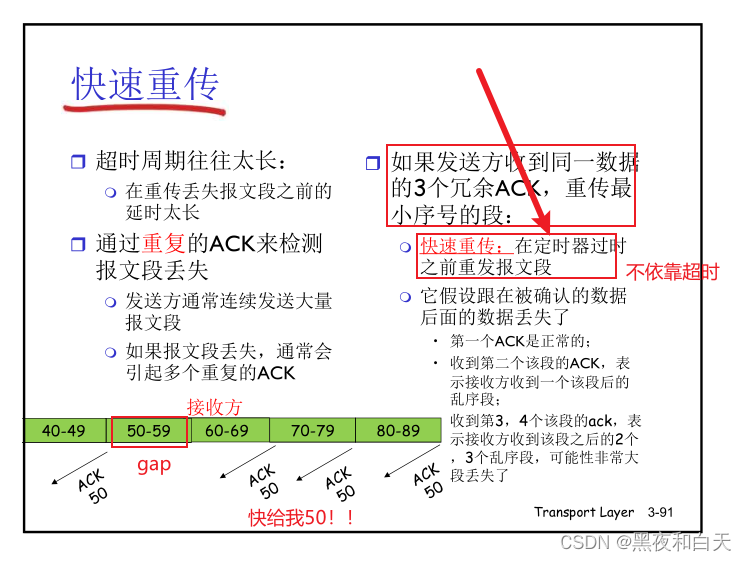

![在这里插入图片描述]( https://img-blog.csdnimg.cn/cd2ff410f1a14e3288ddc6b8590d9739.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/b18a0f4136e3499ab4d66dbe99cddee5.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

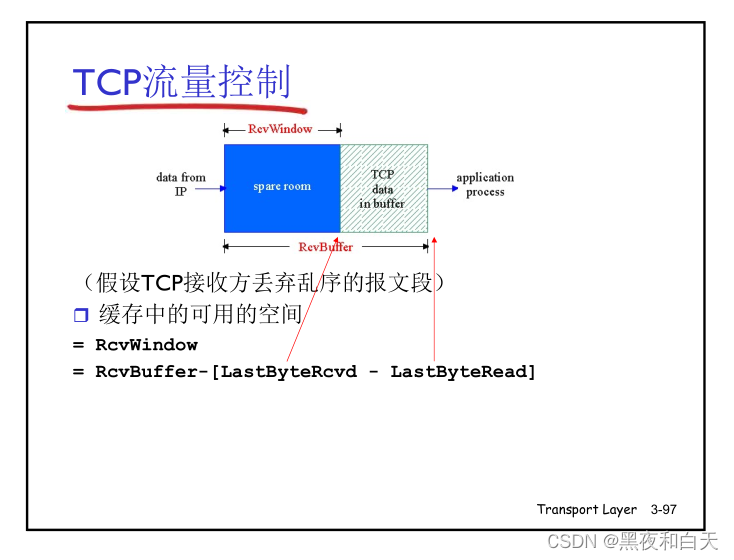

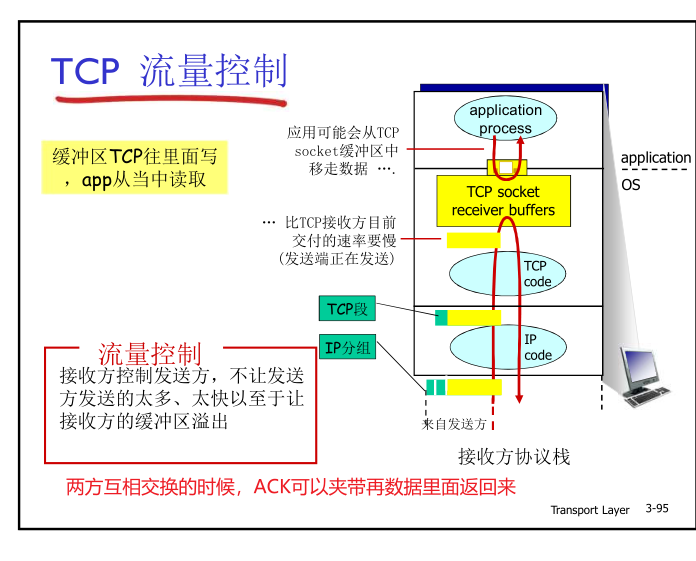

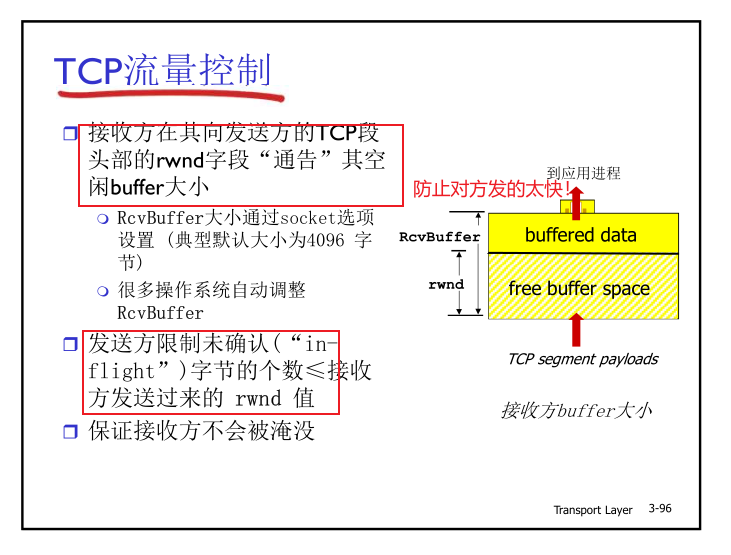

3.5.3 TCP流量控制

![在这里插入图片描述]( https://img-blog.csdnimg.cn/286fa446943e4587944ef7da0d75c250.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/3c07de42cc71422f898b4995e10878ff.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/05f67a03cd3b408eae8f8fdc8350d48e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

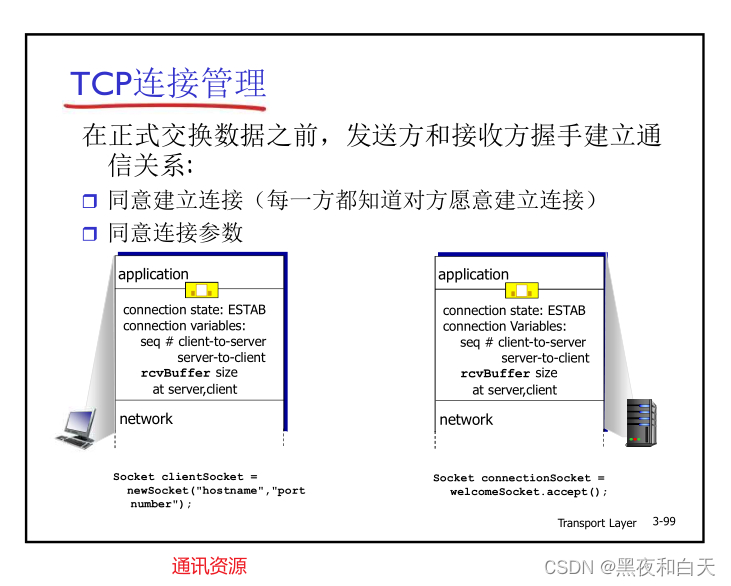

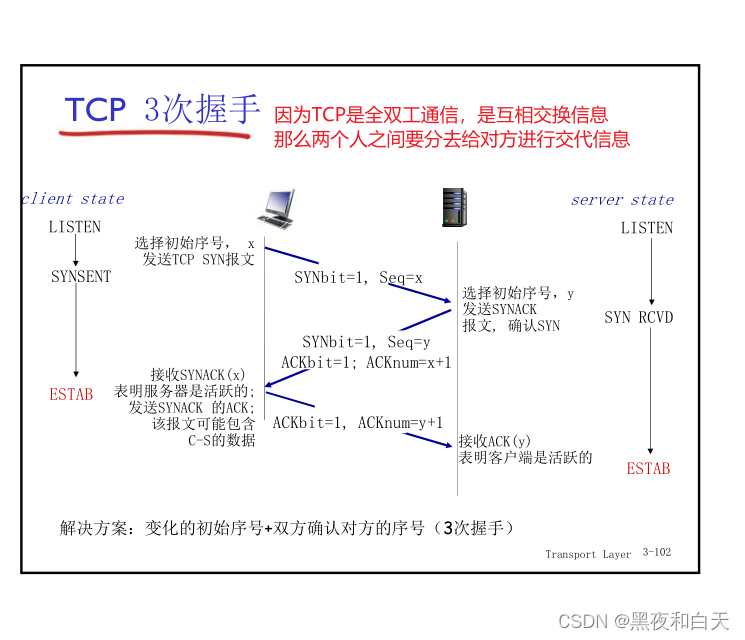

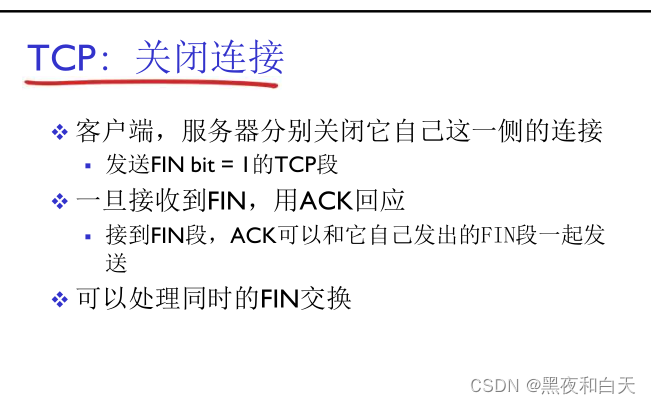

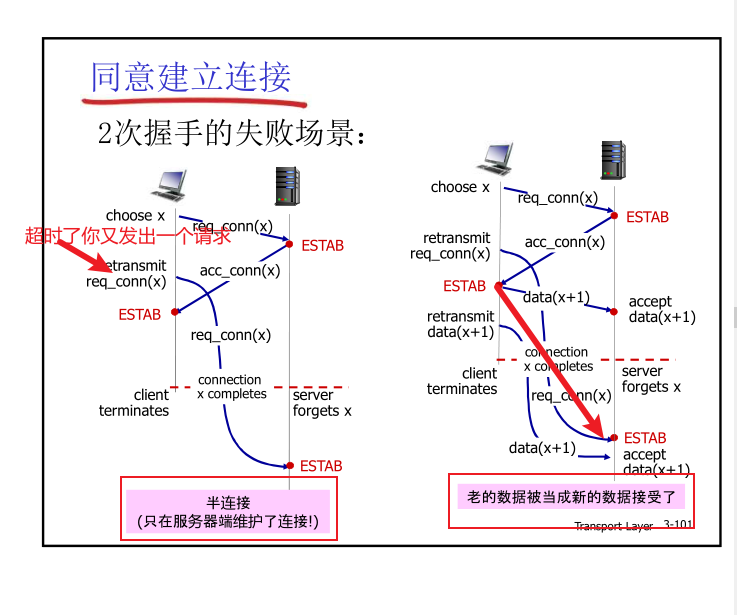

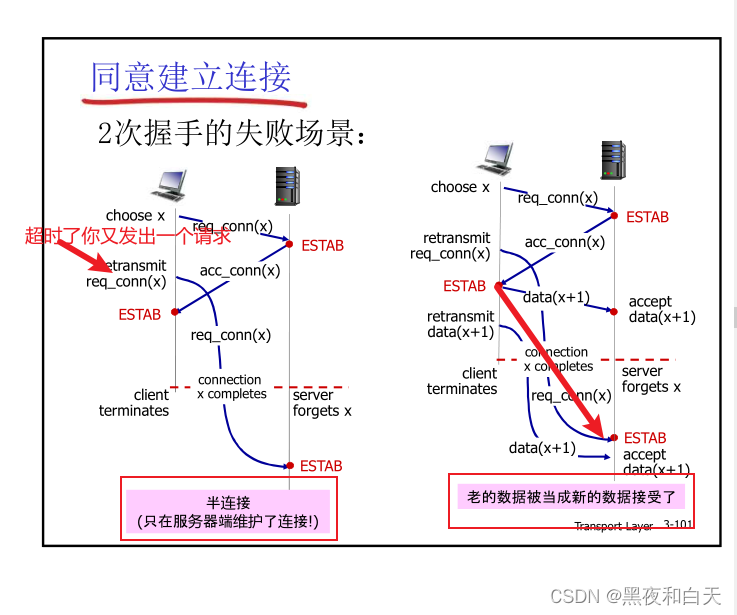

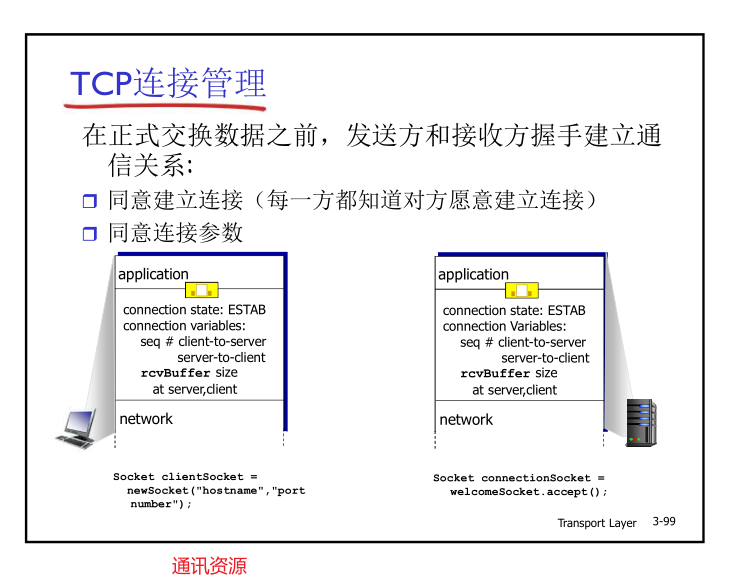

3.5.4 连接管理

![在这里插入图片描述]( https://img-blog.csdnimg.cn/cfa51590bf5042eeac50d38dcffadaf9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/9cd13a5d61ec40e4b45f710f2e645257.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/882f50e2c59549309aee3508bf0baa8c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/0a157f7edb7e4b12a68750095aa224ea.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_11,color_FFFFFF,t_70,g_se,x_16)

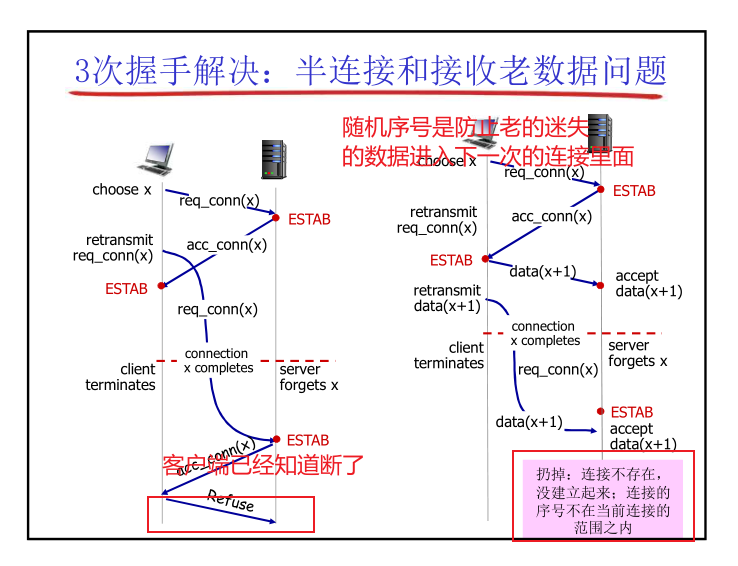

![在这里插入图片描述]( https://img-blog.csdnimg.cn/fa8e99072fbf4df499a2766ee8d3ffca.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/e0b581429ec54a78bf4b2300ab686ab3.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

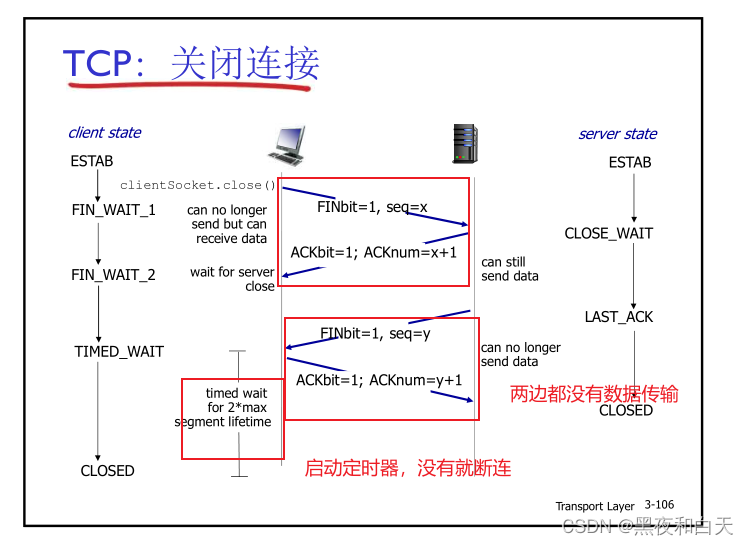

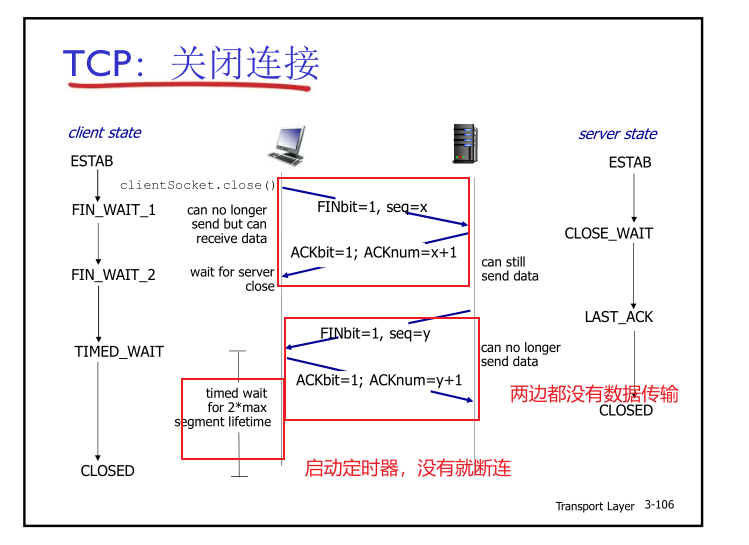

![在这里插入图片描述]( https://img-blog.csdnimg.cn/138073f31f854d9a868a46f12e0e1408.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

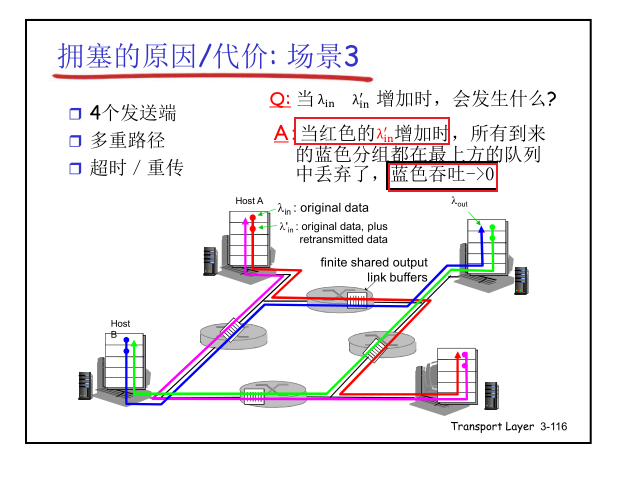

3.6 拥塞控制

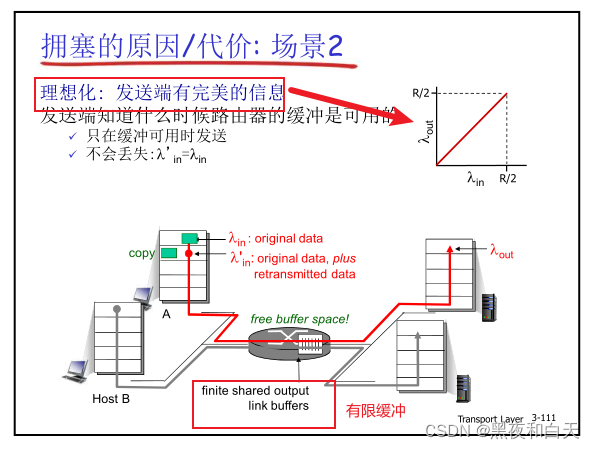

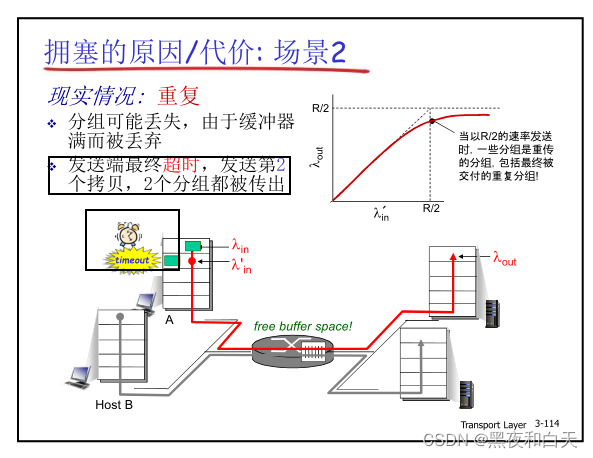

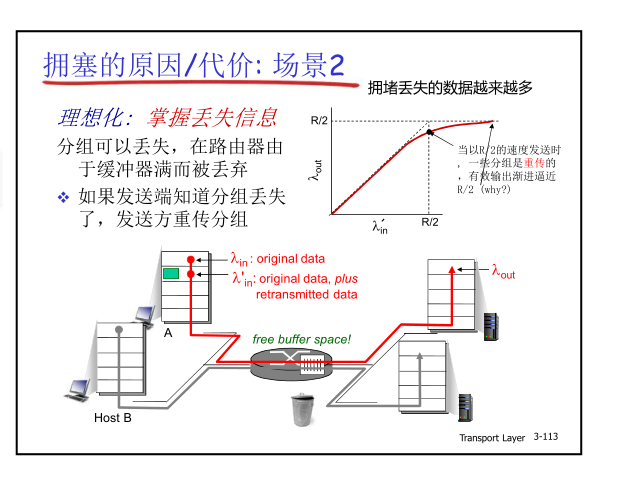

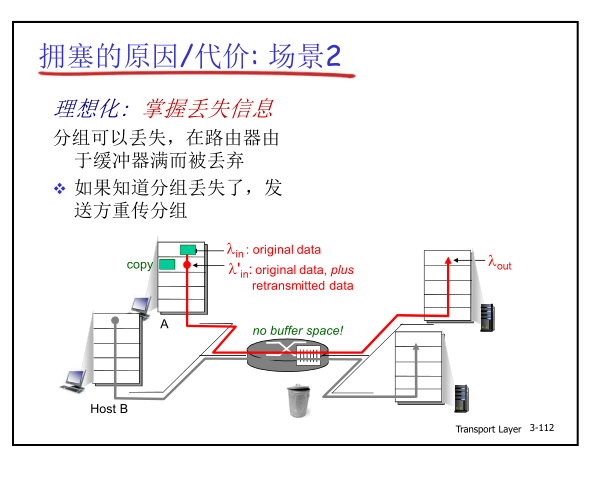

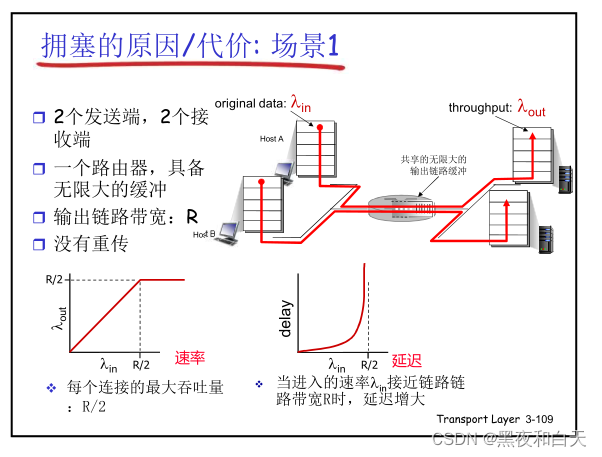

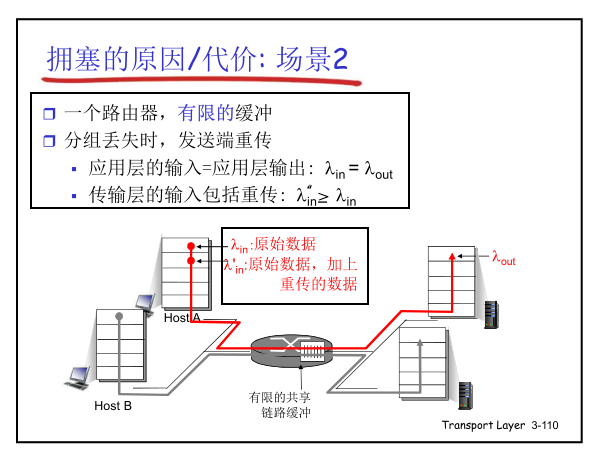

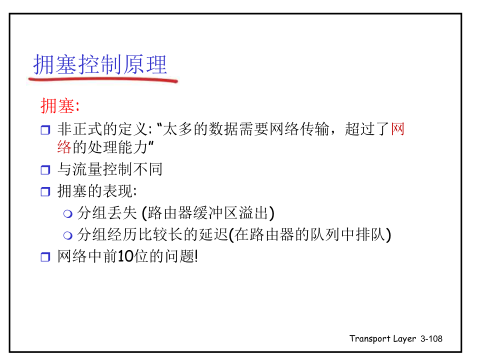

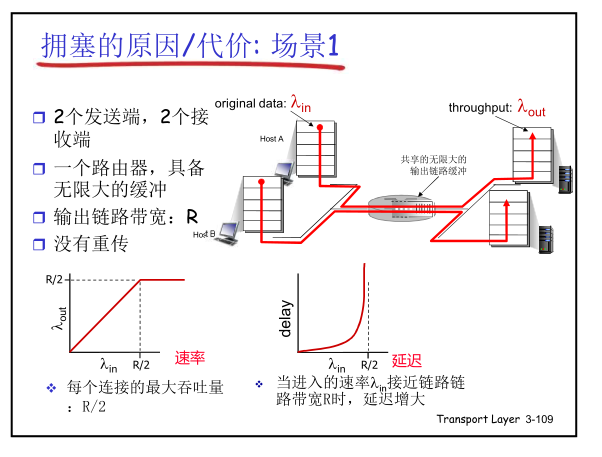

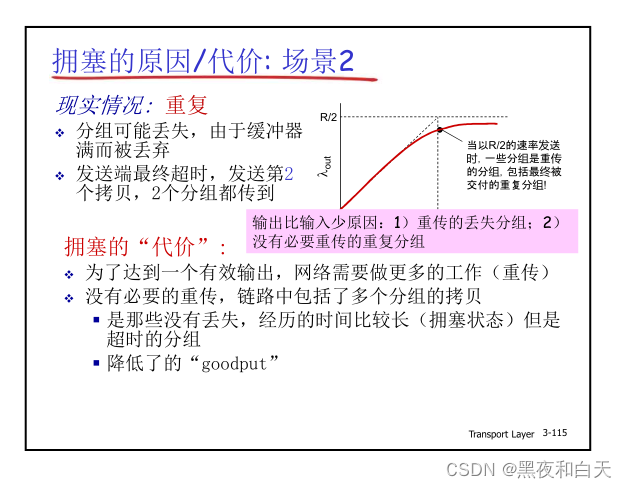

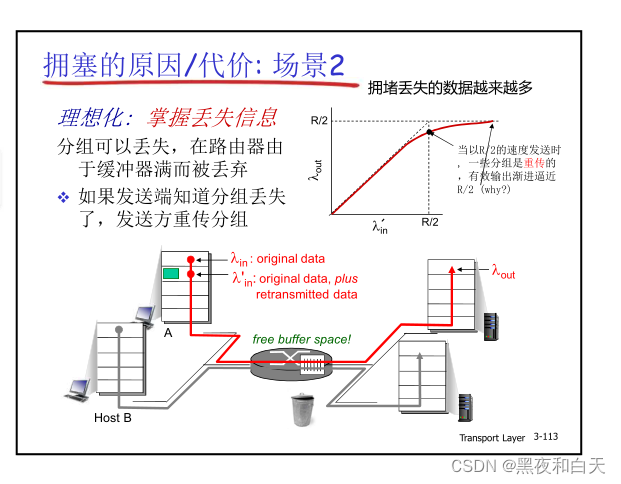

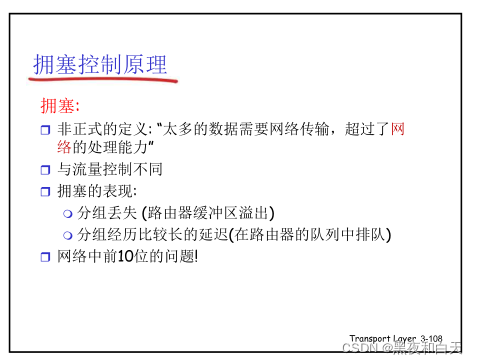

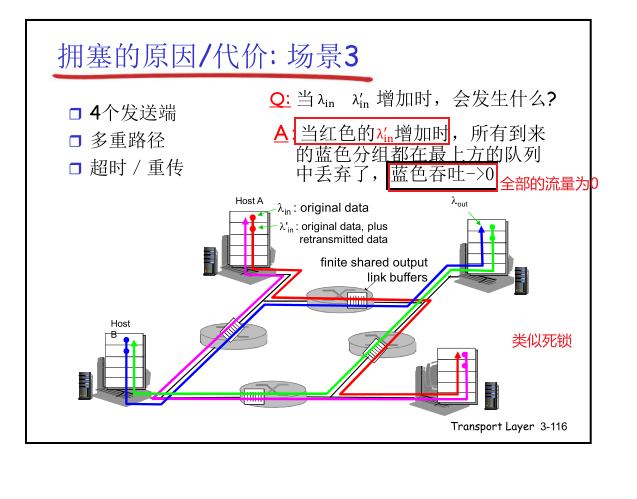

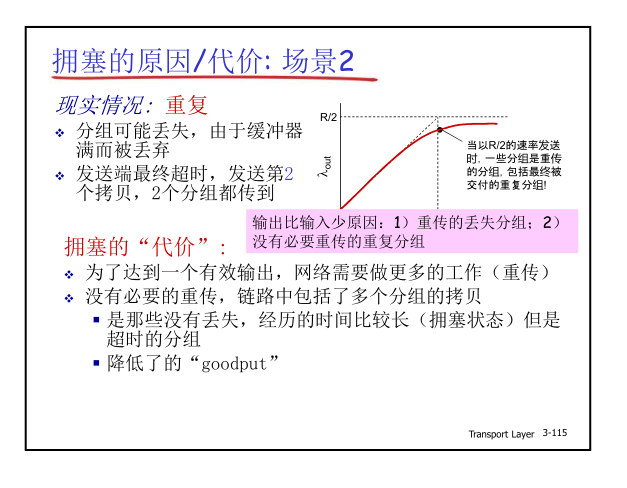

3.6.1 拥塞控制的原因

![在这里插入图片描述]( https://img-blog.csdnimg.cn/1e616b09b9f440dea9a5a8767f274693.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_14,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/45bb7674550b414d94ab12f5d9ba345a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)

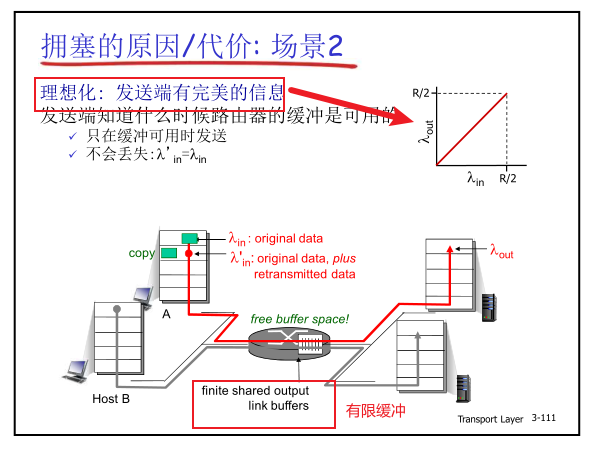

![在这里插入图片描述]( https://img-blog.csdnimg.cn/1ad21f5d10834616abb0e5670ff86862.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c67668a296624eb28a28dc8fc4b6792e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)

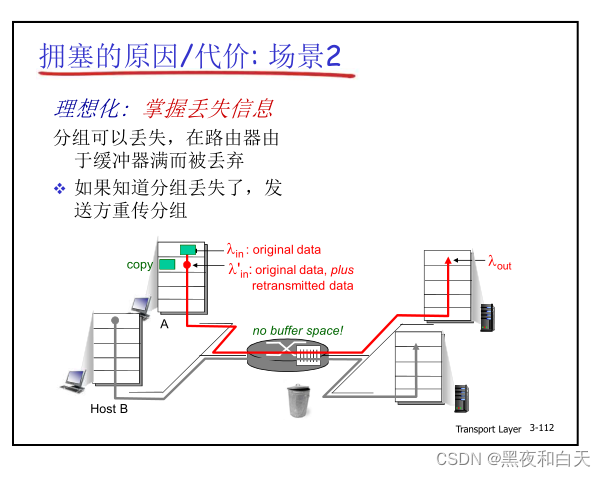

![在这里插入图片描述]( https://img-blog.csdnimg.cn/a550d6db349e4121b2f980940c6b0aab.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/eb7c47aff8fe47cbb5f2f0b6ee1d7a3d.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d60607cbd9424c3b8e5c1c218ac58c4e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/321950a2e14c4a74b41b04d11517032d.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/94cc595368f1449f80af4eb107b07e65.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c7e063eaf42542c7a6c47bc9a5b6c9b7.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

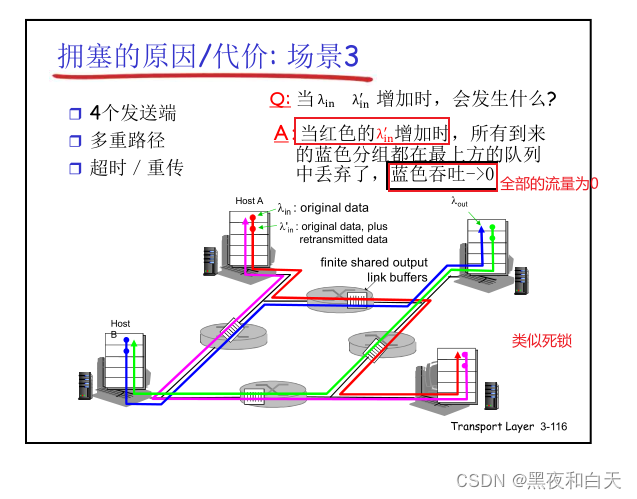

![在这里插入图片描述]( https://img-blog.csdnimg.cn/9d525cf80adb479ca7746cec03ee67c9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

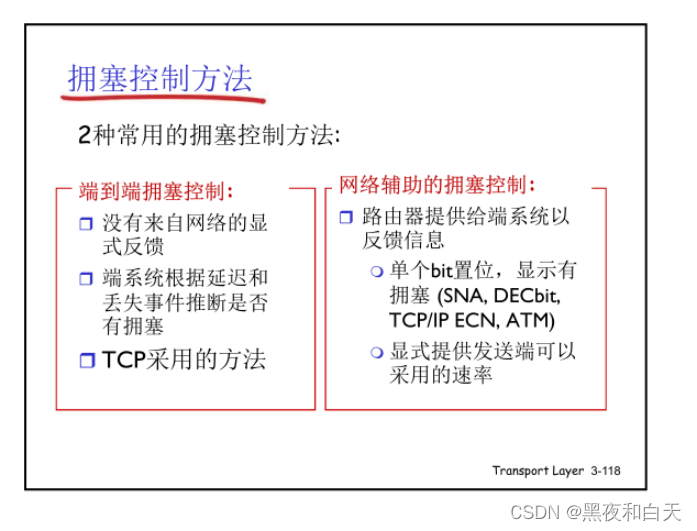

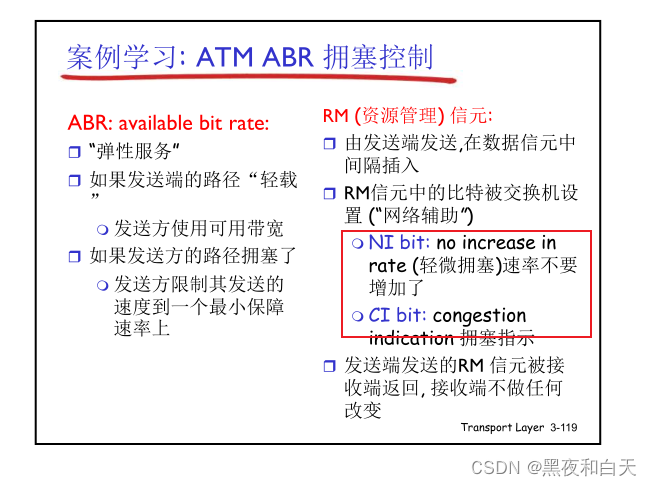

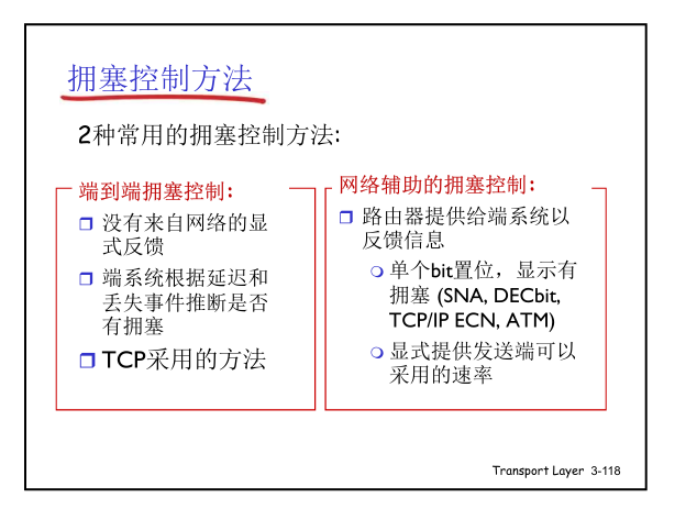

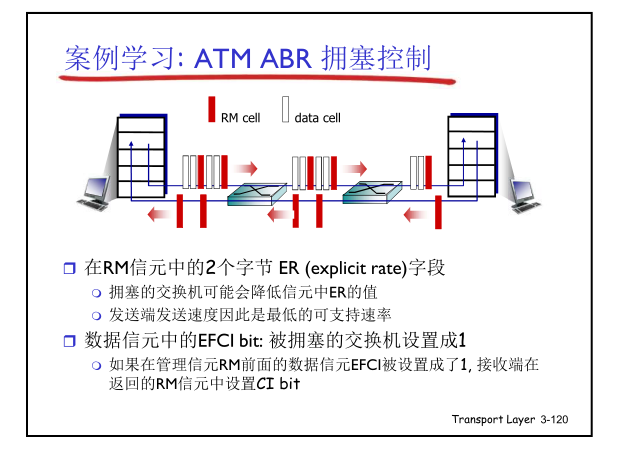

3.6.2 拥塞控制的方法

![在这里插入图片描述]( https://img-blog.csdnimg.cn/25ac4247416d49e0a05df256102c6b88.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

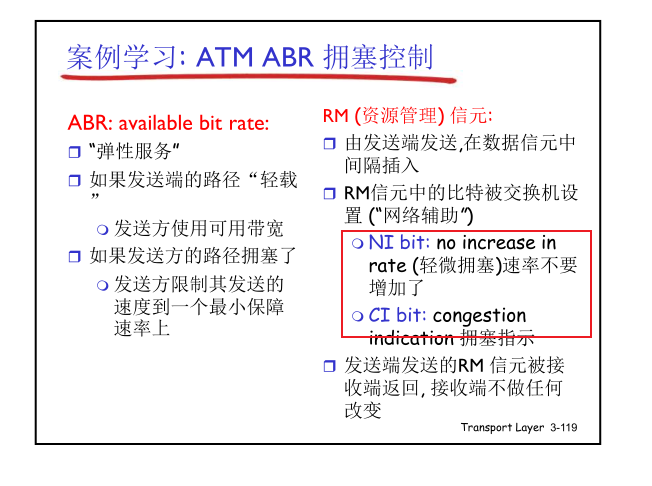

、![在这里插入图片描述]( https://img-blog.csdnimg.cn/2947babcd0fe46fd859dda19abc8fbb9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d0458bb0cf6a4987bb48b44791b0ede7.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)

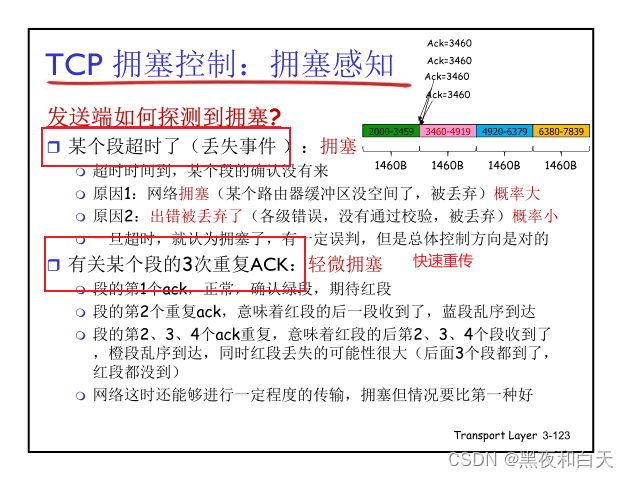

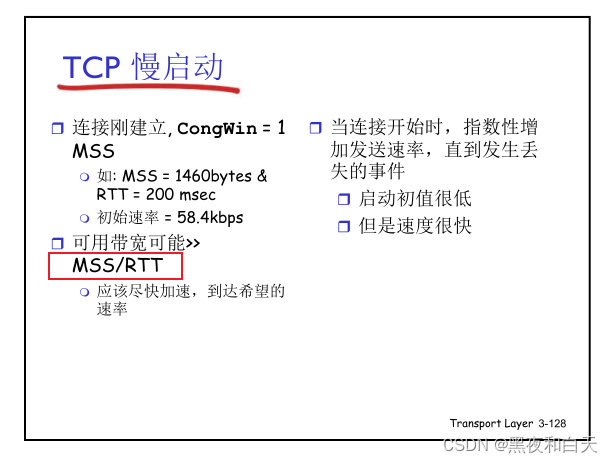

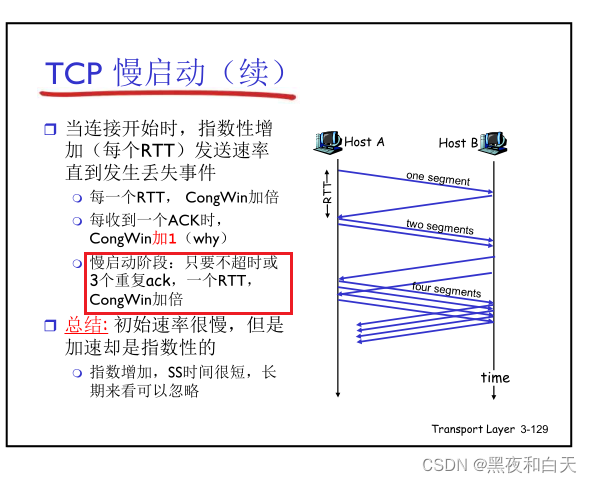

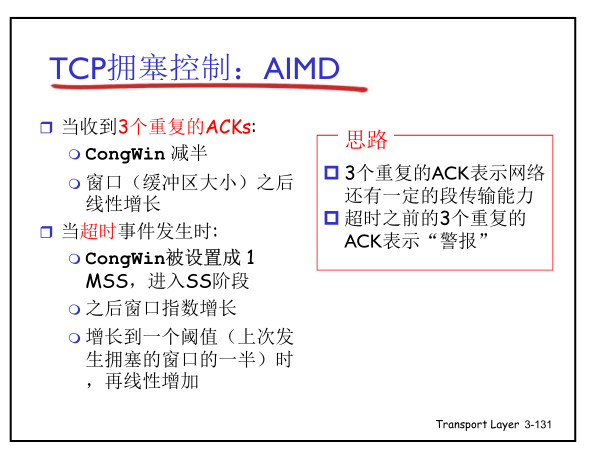

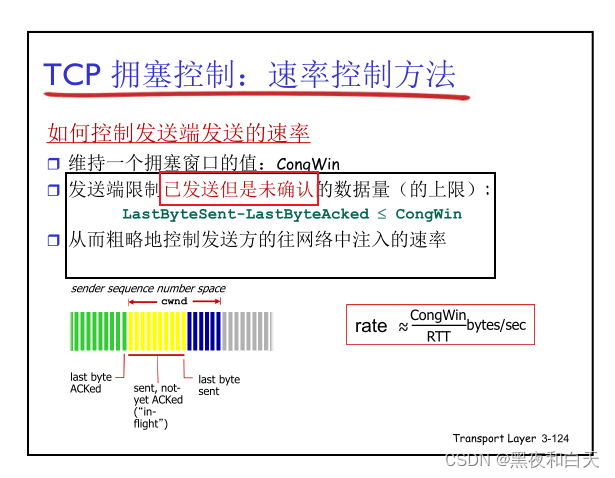

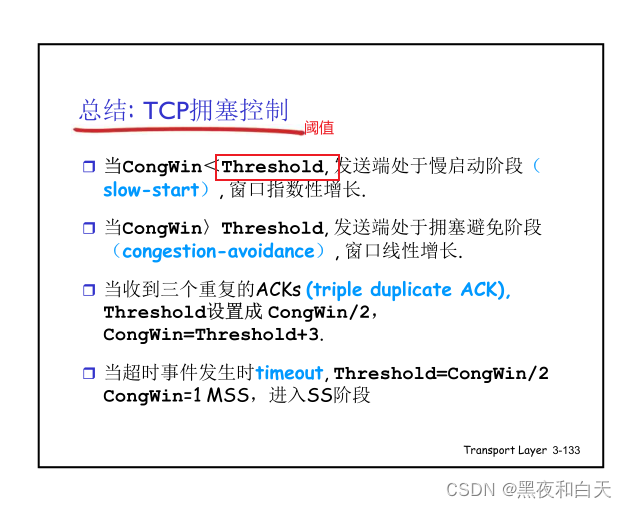

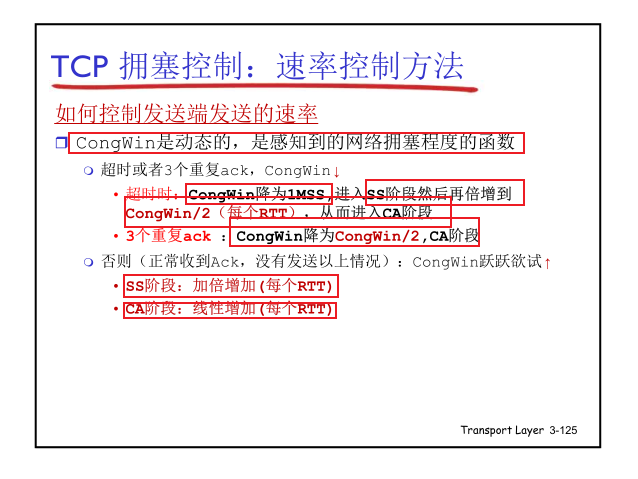

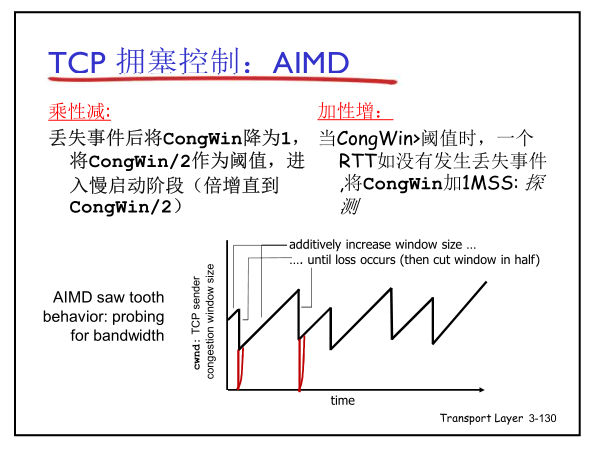

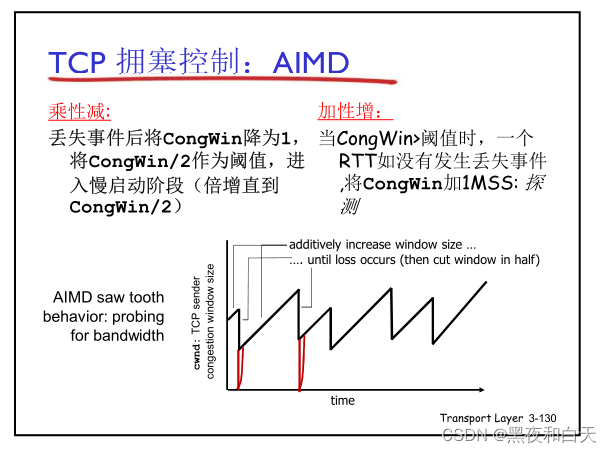

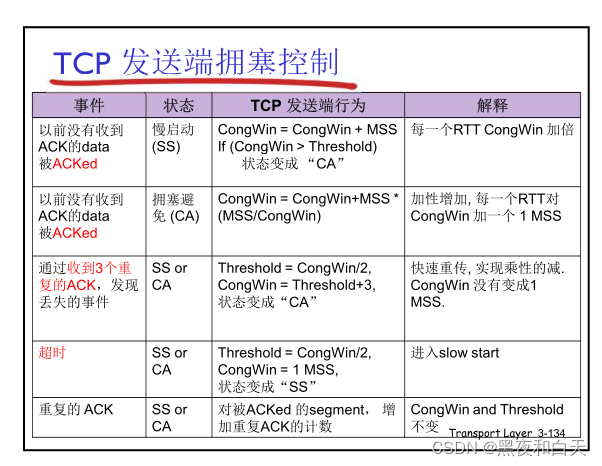

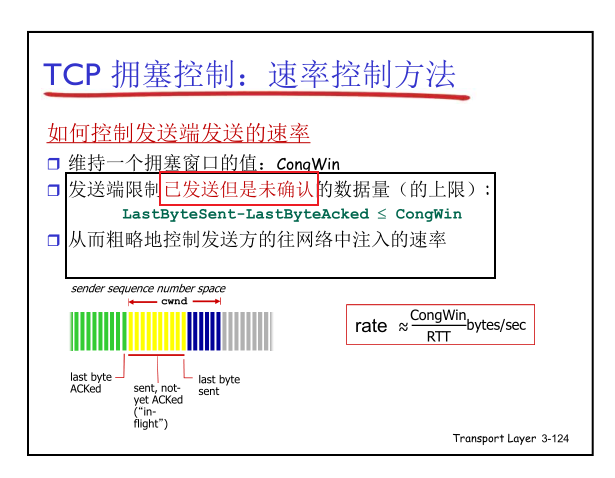

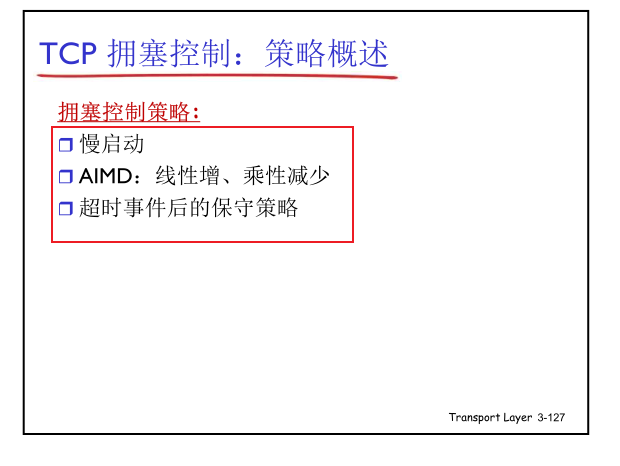

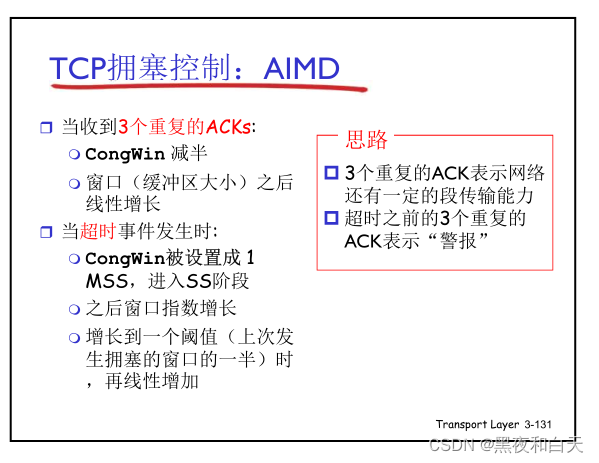

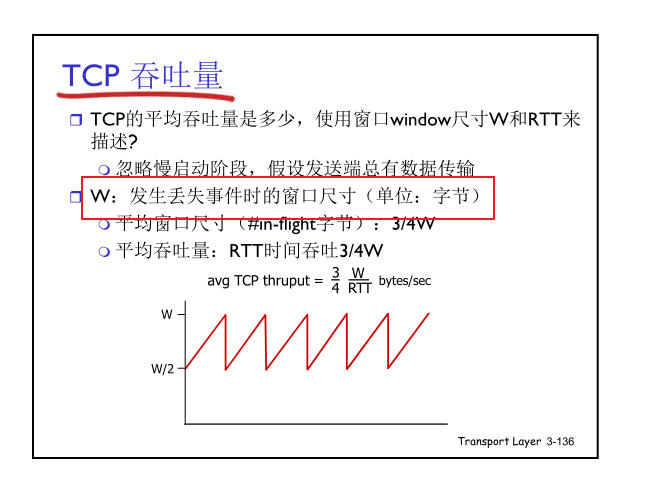

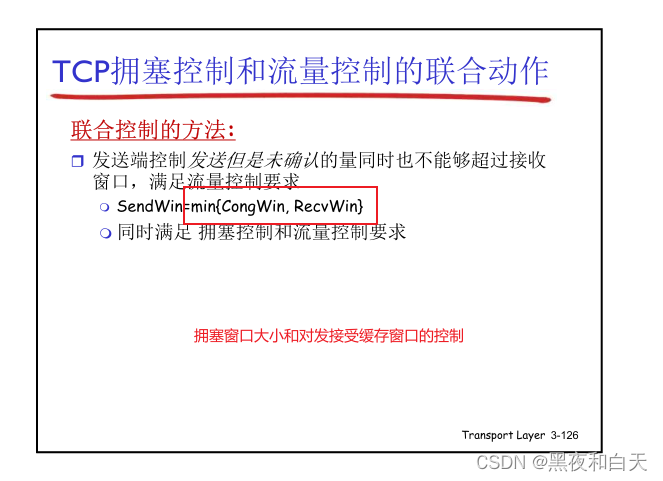

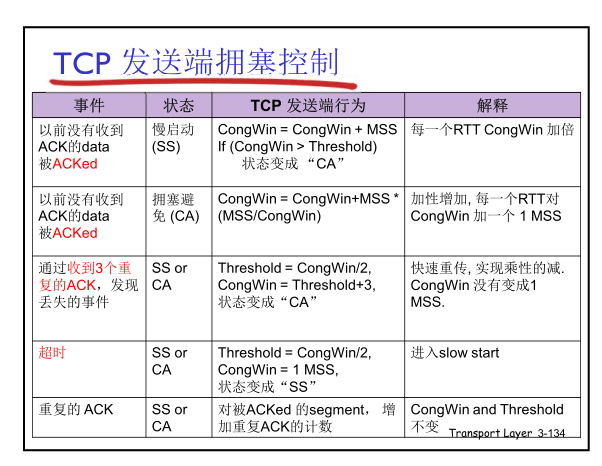

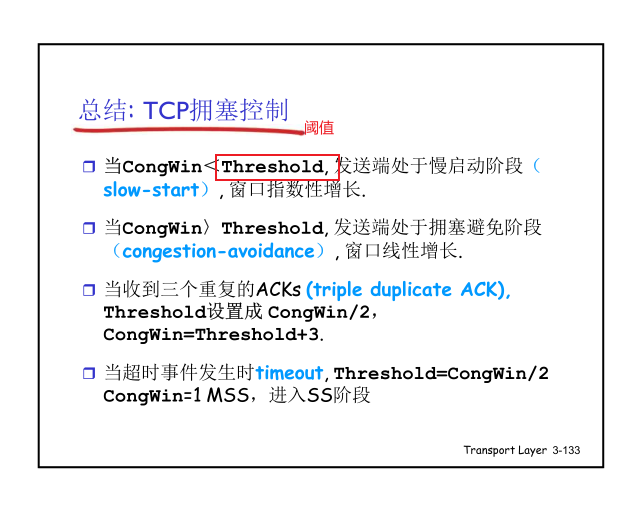

3.7 TCP 拥塞

![在这里插入图片描述]( https://img-blog.csdnimg.cn/949c2582ce05493480c6124c4f8d57f9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/15b1910c89a54a3684ce6b4ab0a55a99.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/0225b3a70fed42c1a5884e6b3e70d9c9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/f5e95d1f8db04c0683be7b48c97e803c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4f0361e0709e4acab9f301f46b19c2bd.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4d39dfb5ada24536b5292e1a0f8d836c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/53f46e82b0d145c6992b1e3bc4a1020a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/19b19ad8b97444eea94376a44cef3416.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/0e211b0297324191bdc33cd71b608bdb.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/e50eff0af823409a827609c03b001ef9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/646a31bfebb343f58ad80644287a0b5f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_19,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/9a6e595496634e41b725cc47ac583f09.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/24c4a9132345436796b8b620092d625f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
