SZU 数据库设计与分析 第5章

@

目录

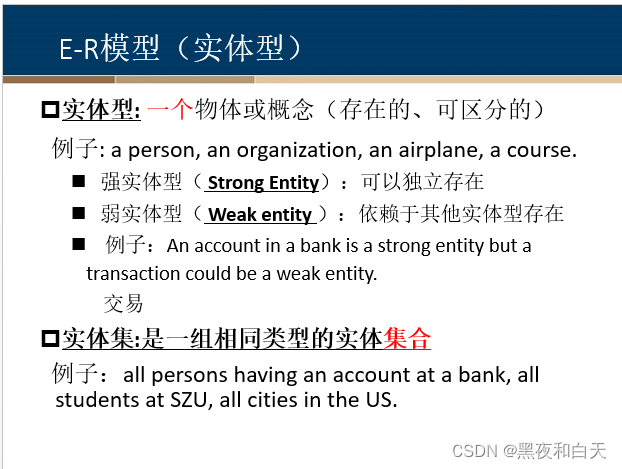

E-R模型

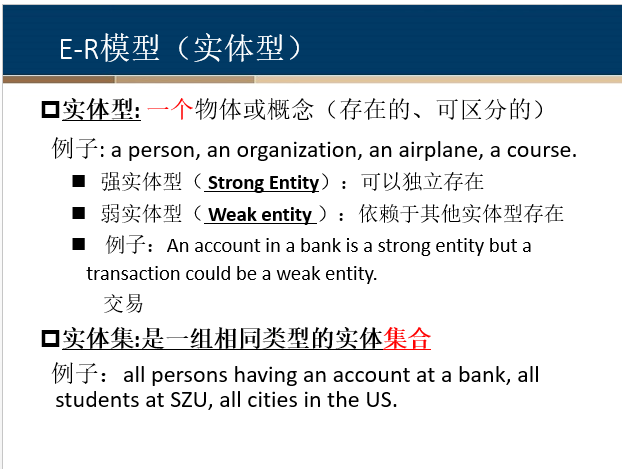

1.实体型

![在这里插入图片描述]( https://img-blog.csdnimg.cn/00bd2ba46d2942359f8f6f93bde4c6f5.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)

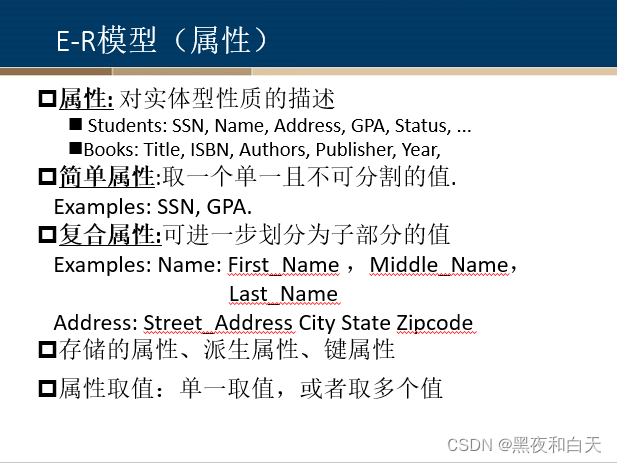

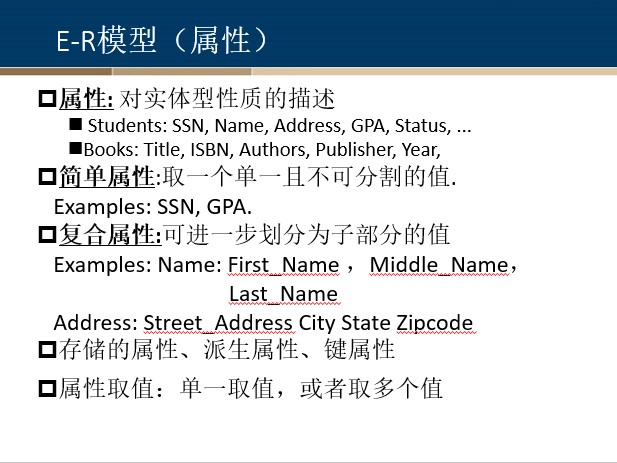

2.属性

![在这里插入图片描述]( https://img-blog.csdnimg.cn/a697f3fdd5d1425384e440d3eeb9838c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)

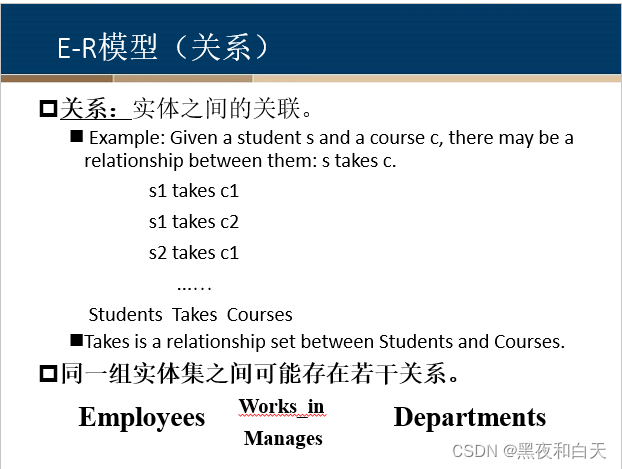

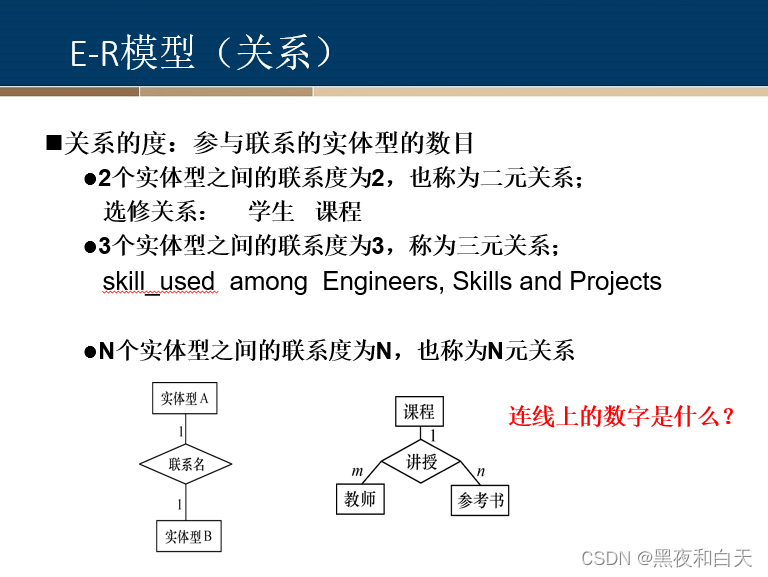

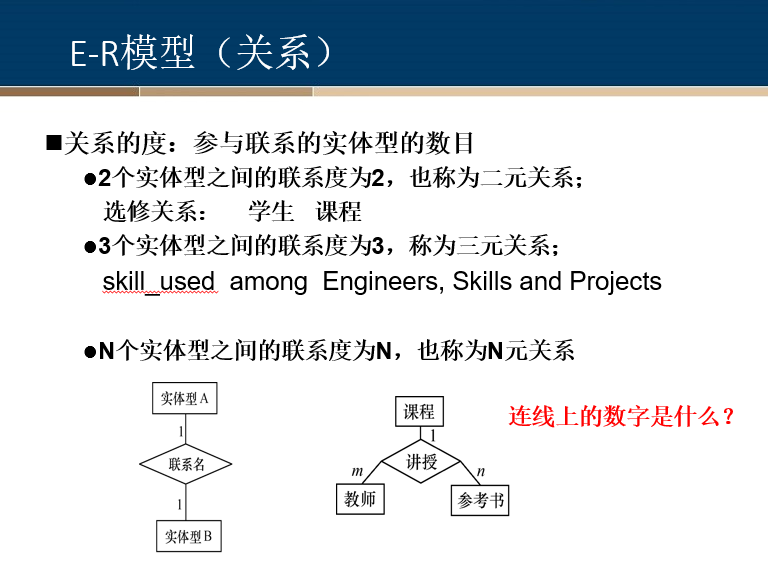

3.关系

![在这里插入图片描述]( https://img-blog.csdnimg.cn/248c5536c19b473181dc9bb21312e625.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_18,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/679f0be6d92146a5afe765f17c2862c4.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

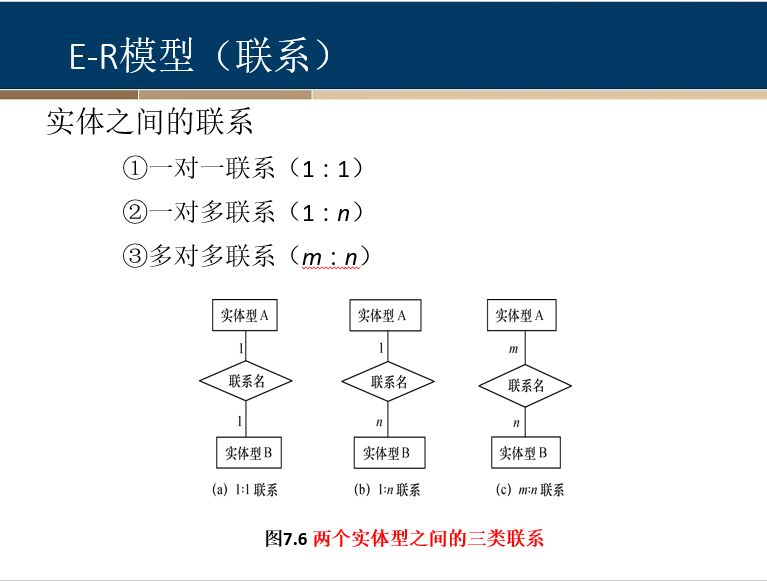

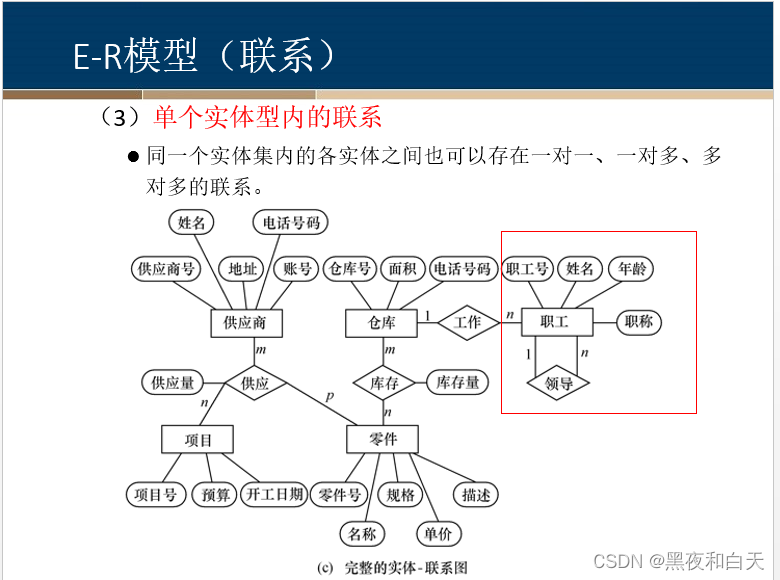

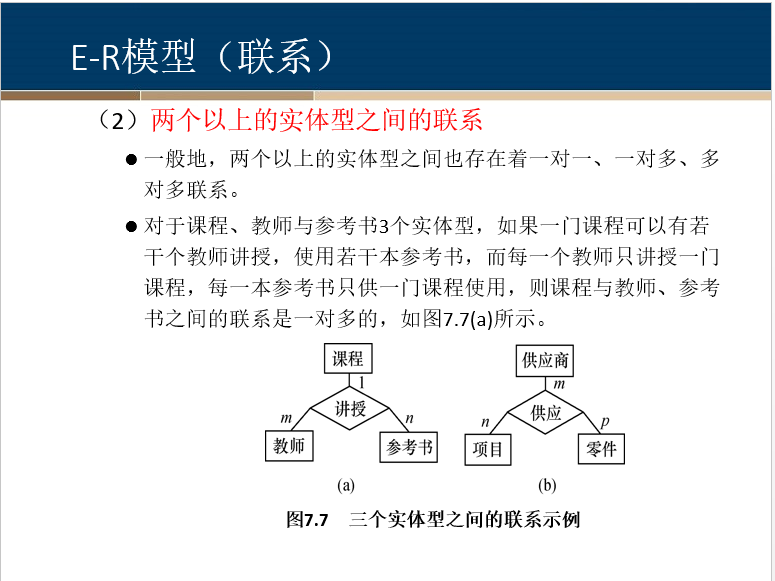

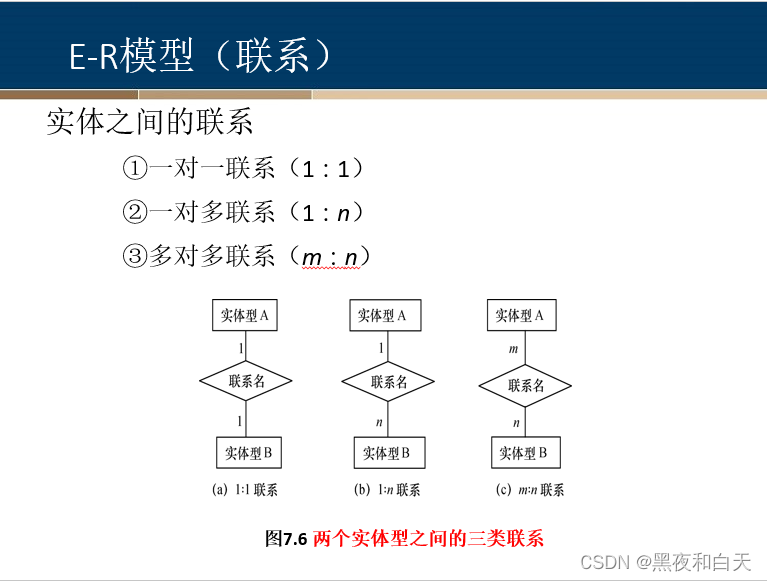

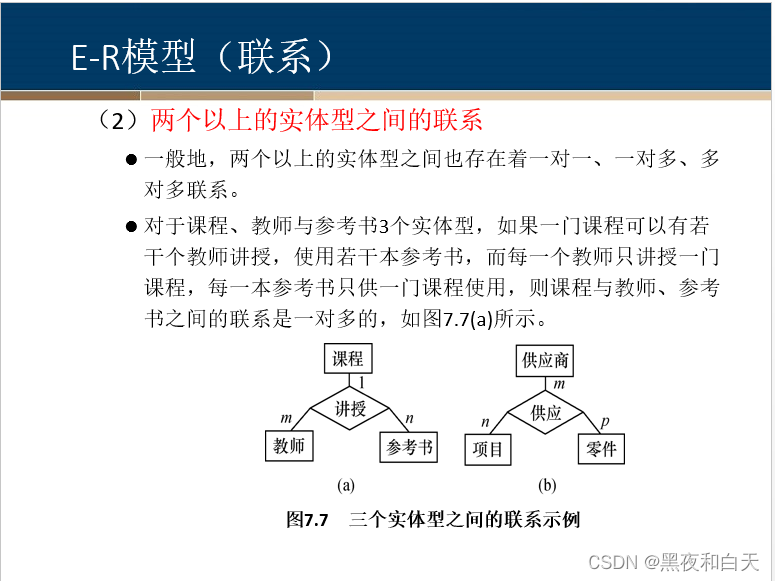

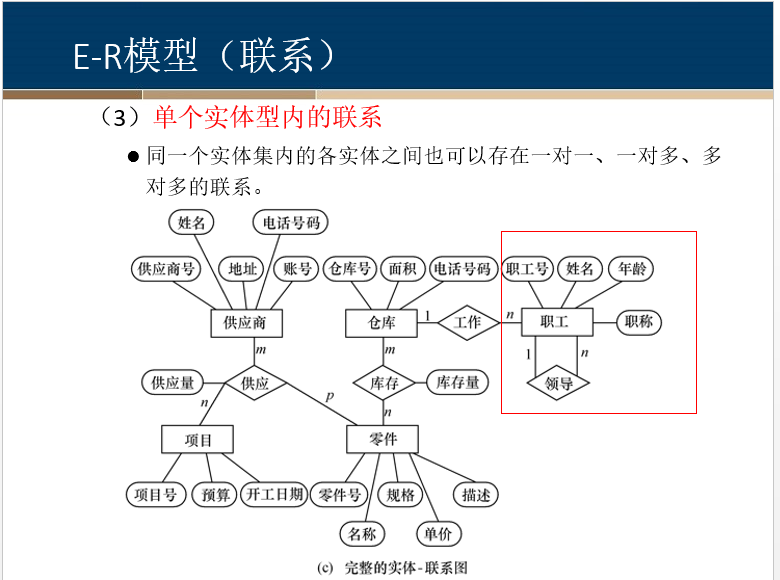

4.联系

![在这里插入图片描述]( https://img-blog.csdnimg.cn/81862c292b254c8db122fcd7d740ec02.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/45ce92b042424a449350fad7fbc64d6c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/9ecca8b45c0e4befb09039a37fd769dc.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

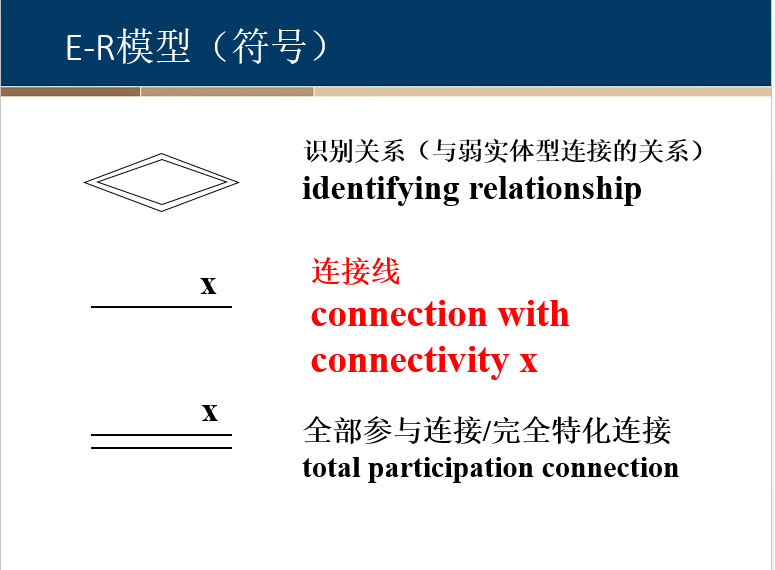

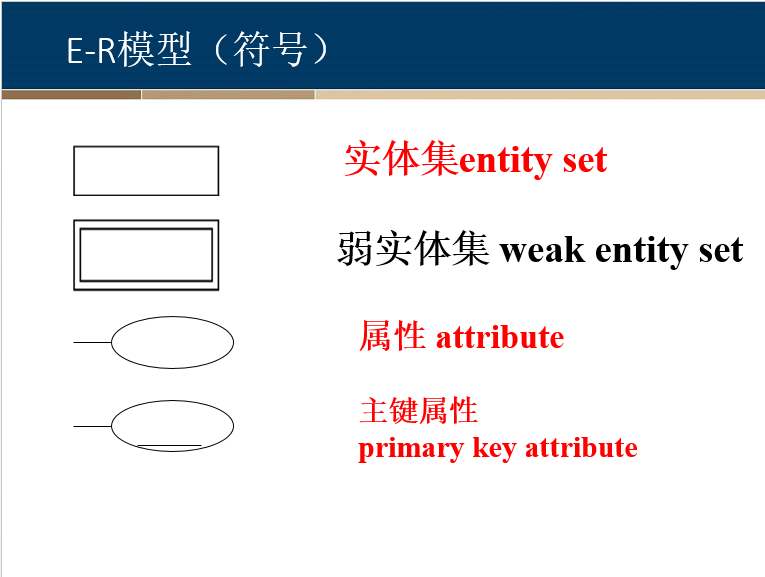

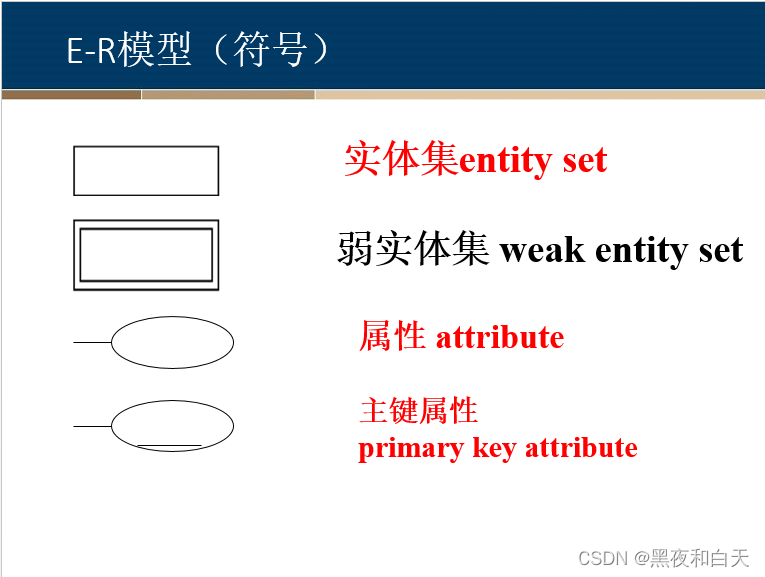

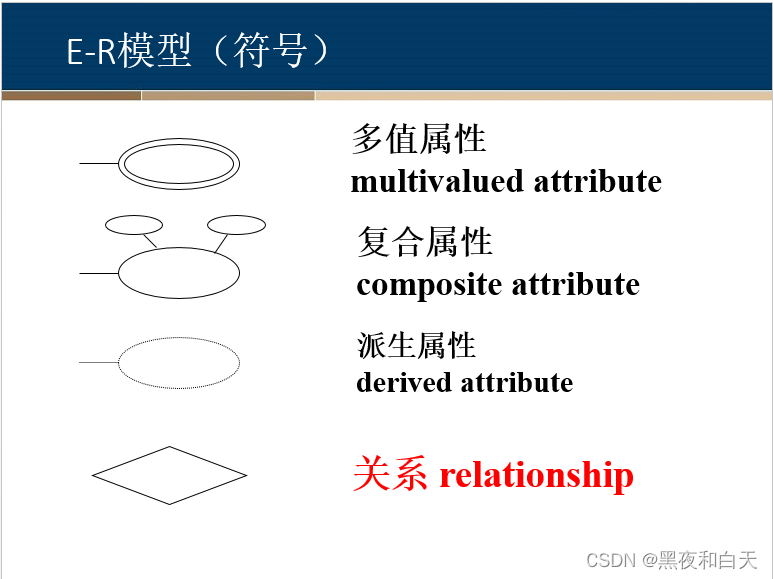

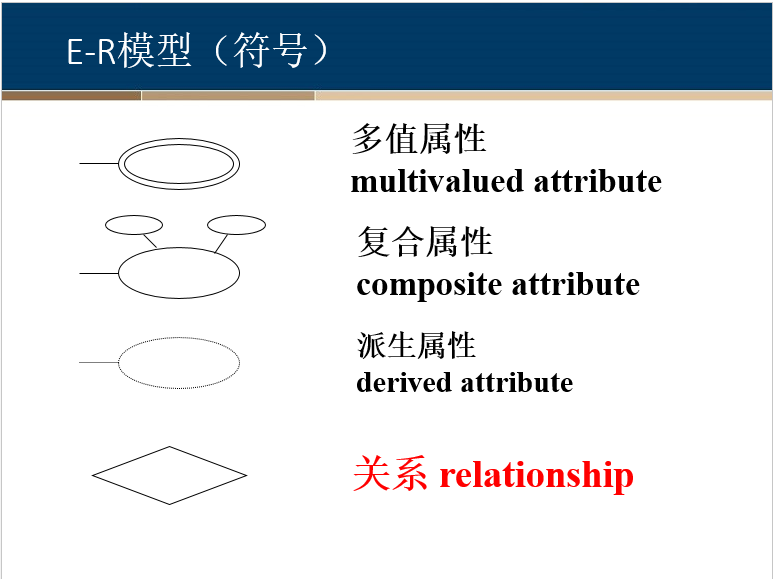

5.符号

![在这里插入图片描述]( https://img-blog.csdnimg.cn/406168a185864c6d91f7ff3ea8a1ded1.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/b9812e1e9453411db7c701c7a57fbee8.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d4a1d9ab70da4eb49b936ae1b6b9f5f5.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

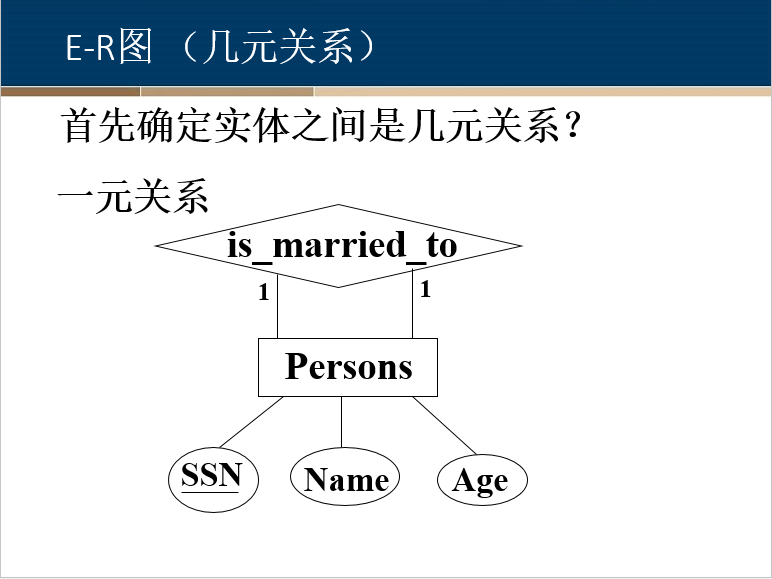

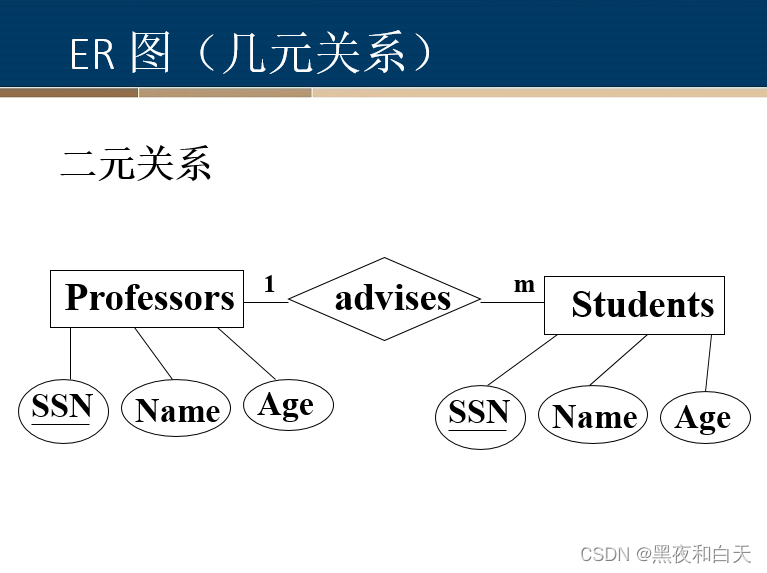

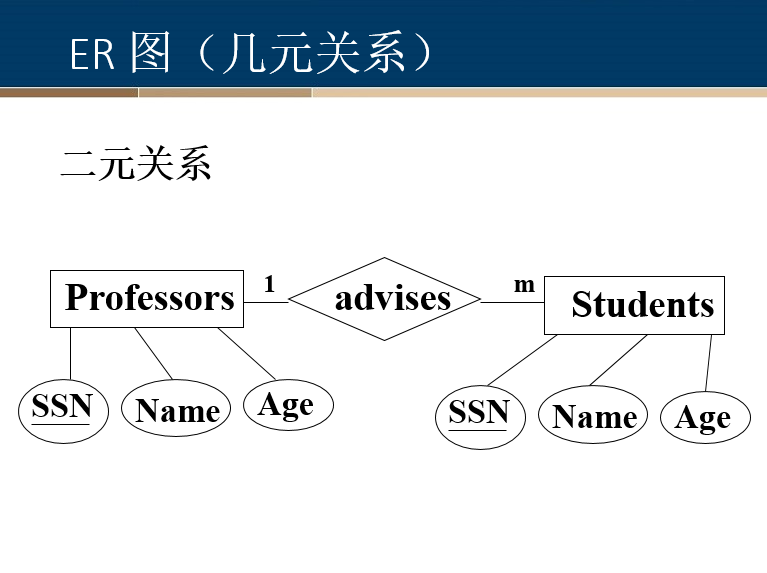

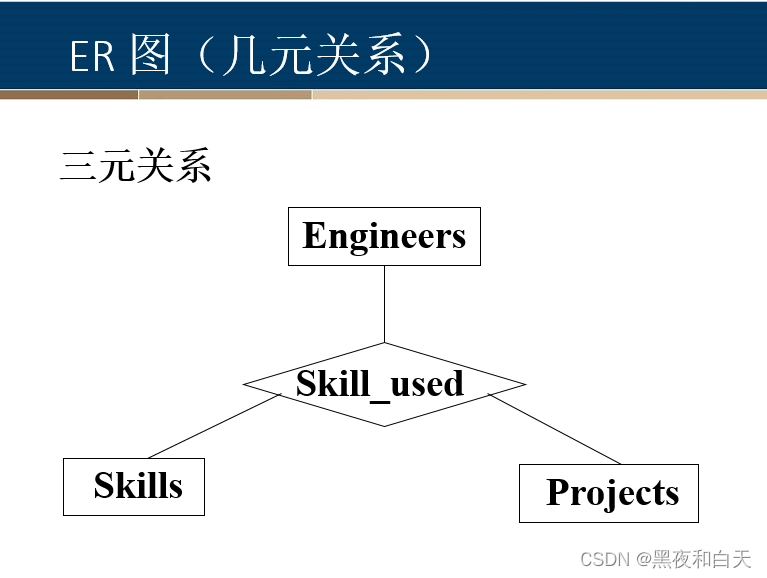

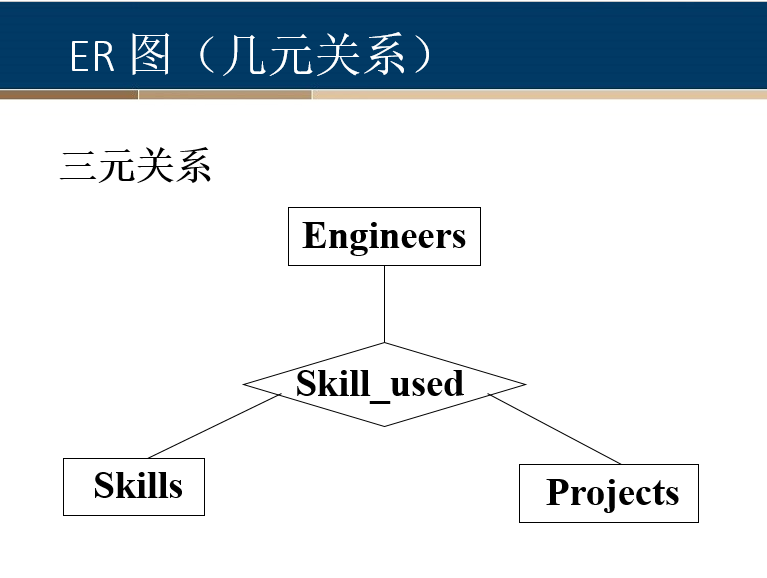

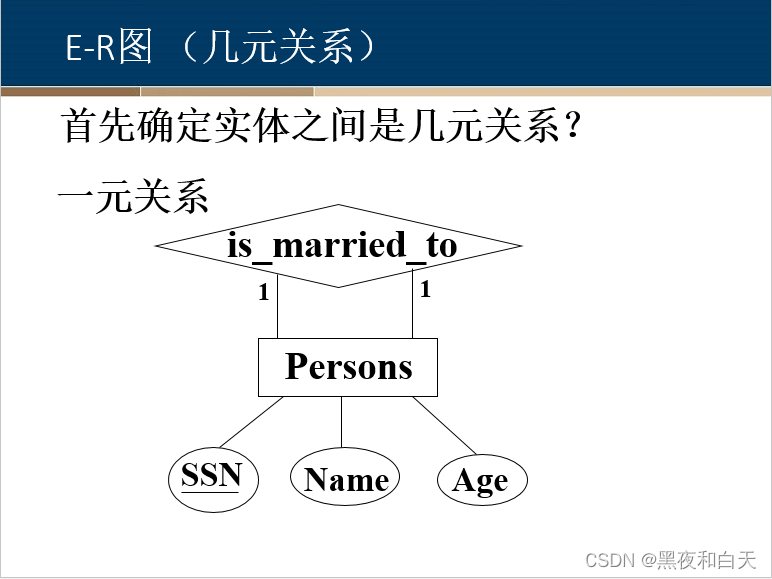

6.几元关系

![在这里插入图片描述]( https://img-blog.csdnimg.cn/ac6e49086e9444919b8347472341027b.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/67c571016bcb4617911bd2244aca8a98.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/fb0884633ed44f5f8c508ba09a5d582f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

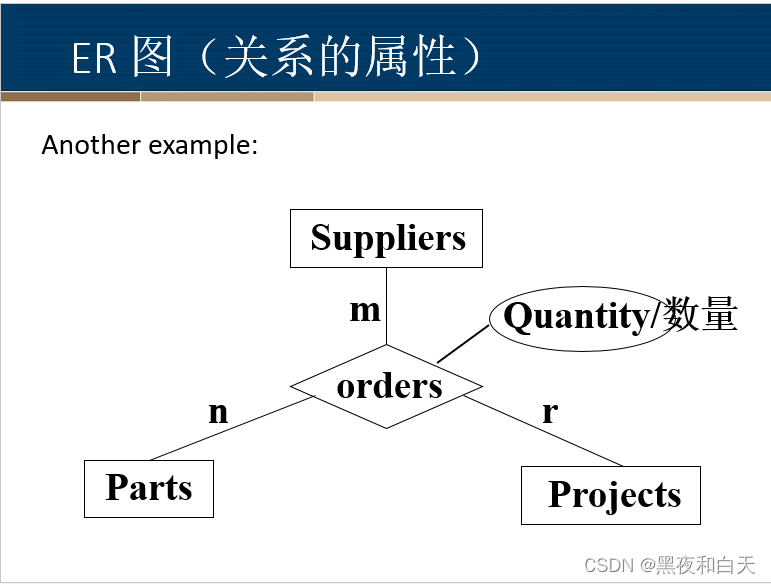

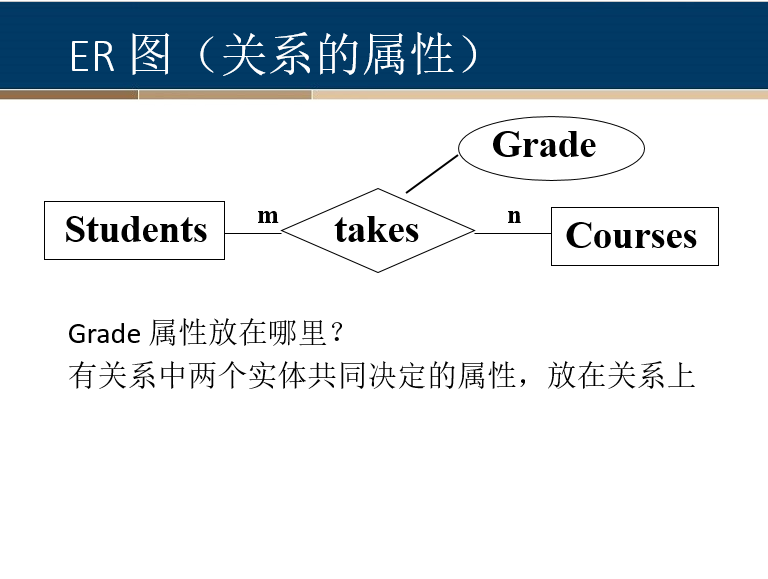

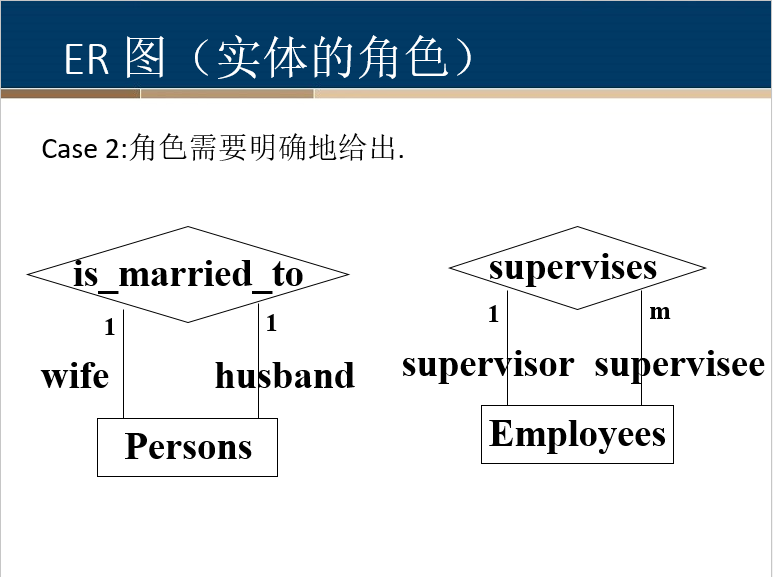

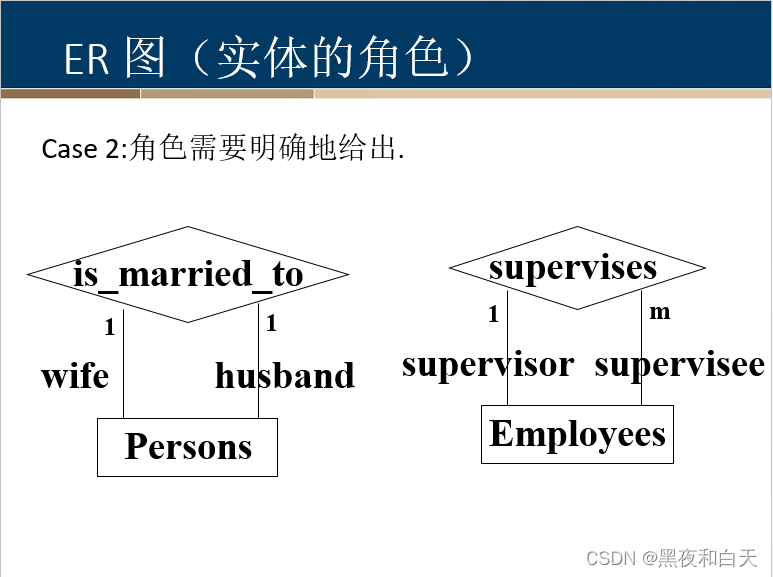

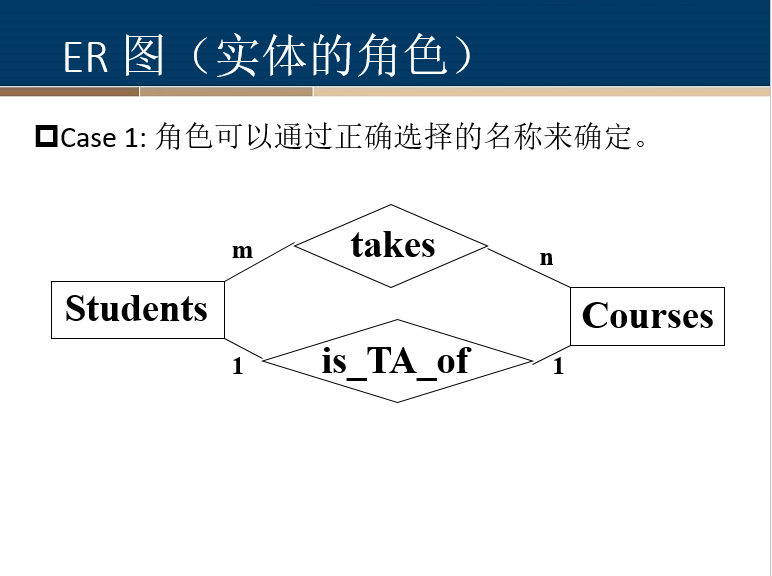

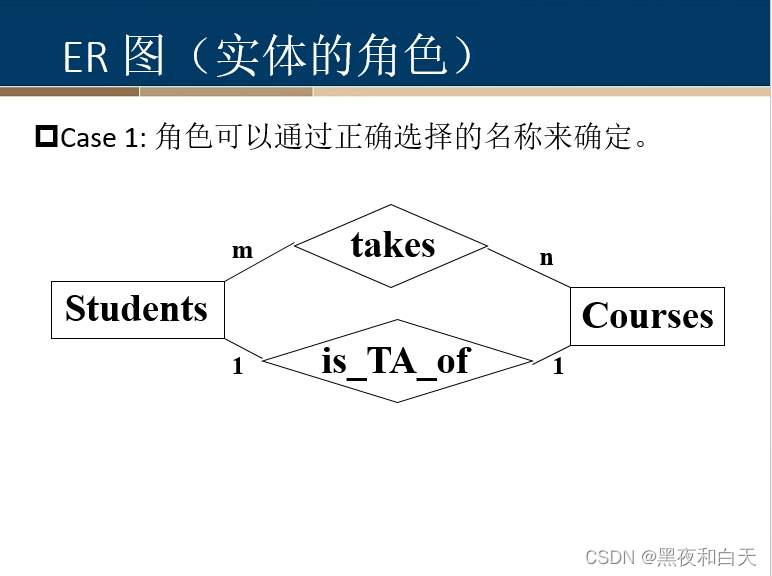

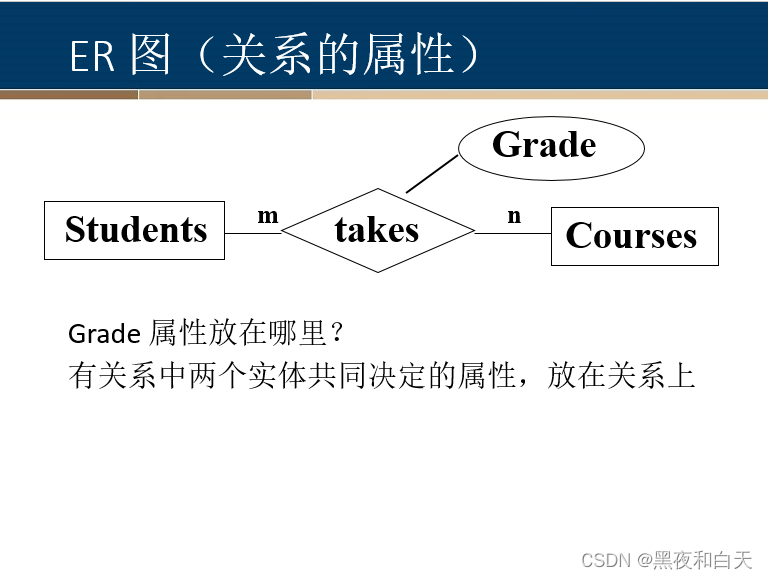

7.实体角色

![在这里插入图片描述]( https://img-blog.csdnimg.cn/70759c0536cc49ad9942c13e950e9d93.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/77041123642c414f989679dc602caed5.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/50763490a09d4bdaaf0b6c3288163e9b.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d418850a1fb549889ddbf15a791ccb59.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

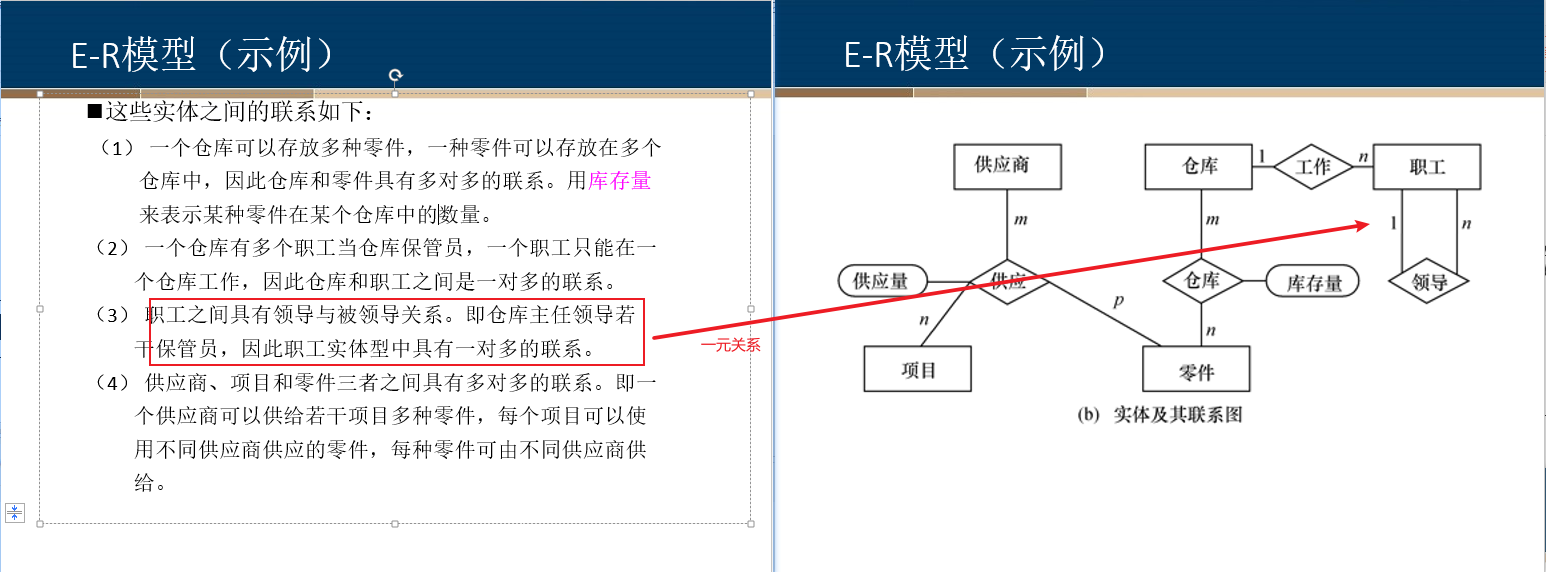

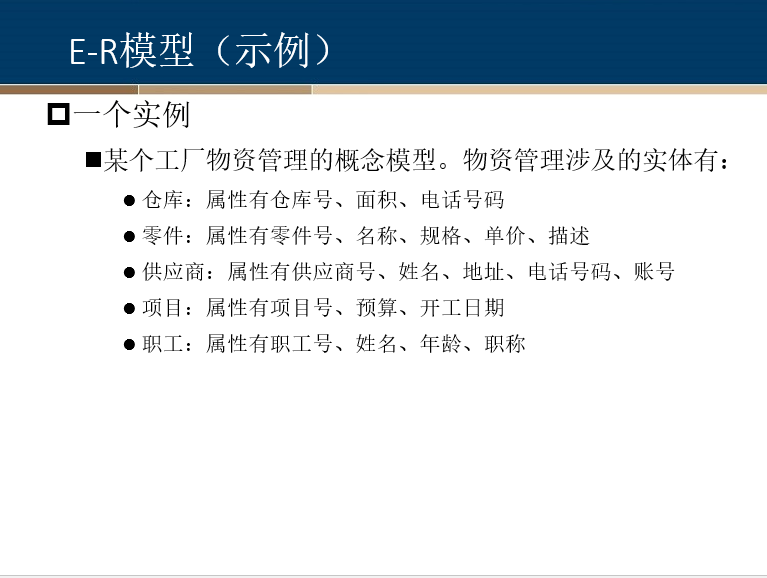

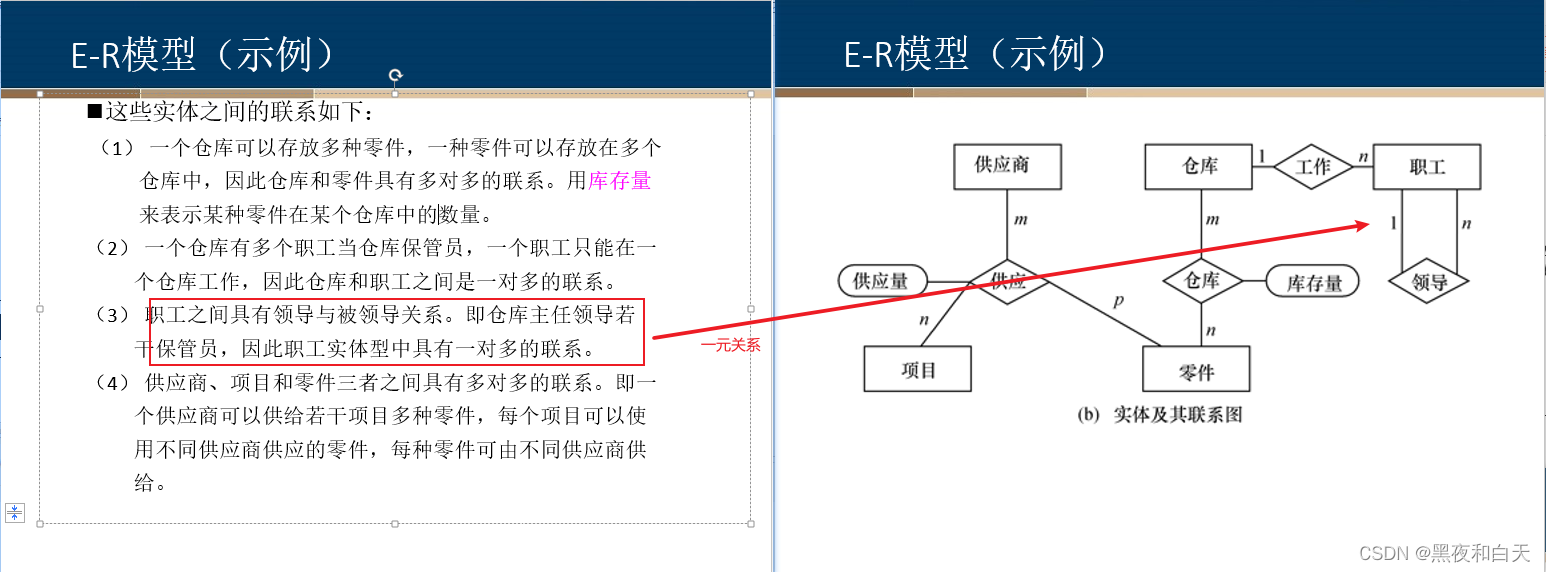

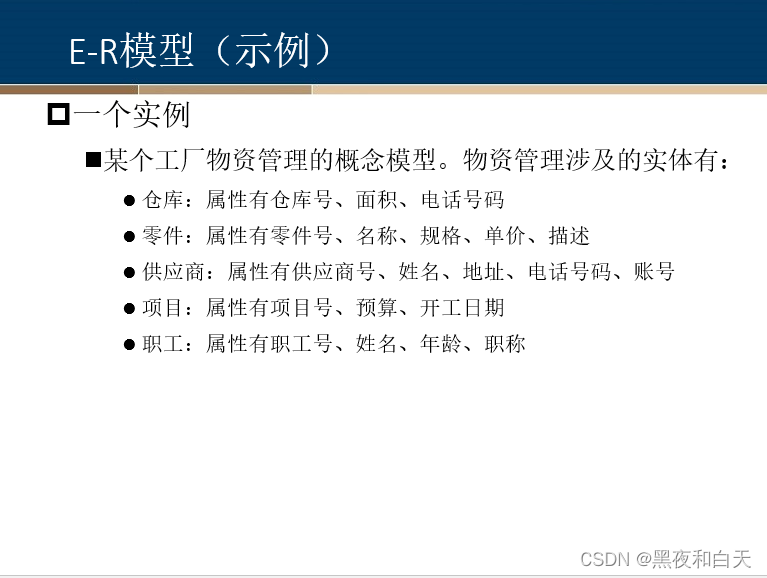

E-R模型

![在这里插入图片描述]( https://img-blog.csdnimg.cn/d72d1dfa08744126b230969f74173401.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/124092cbb7804f8ca870b2048ade4e90.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

扩展E-R模型

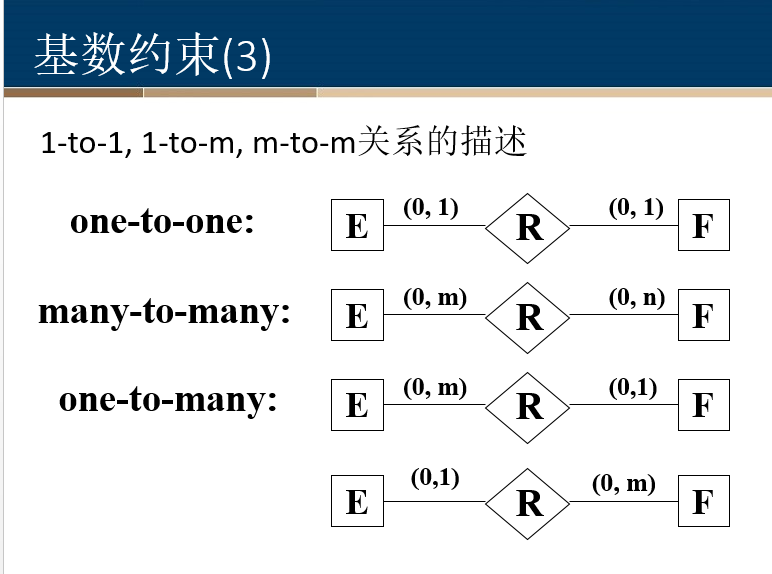

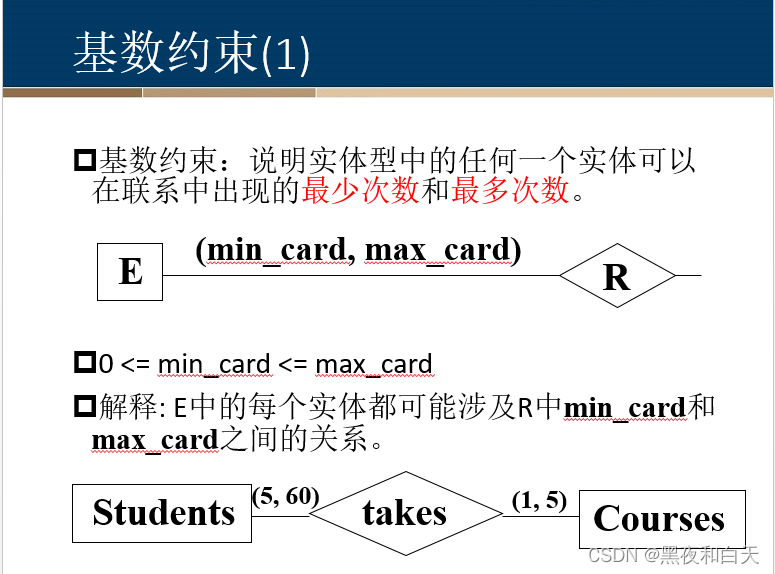

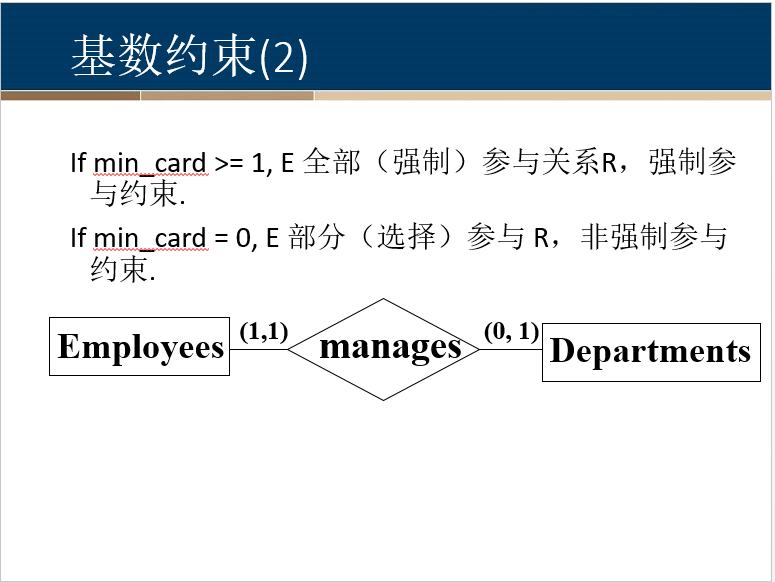

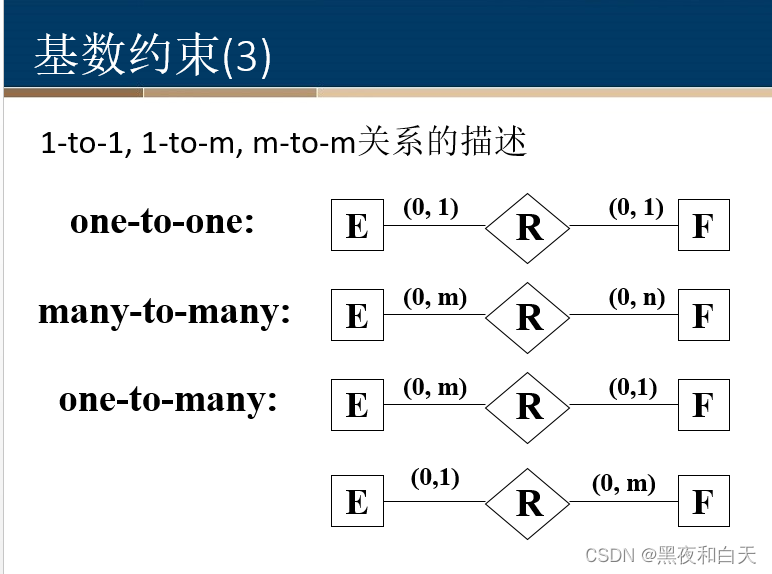

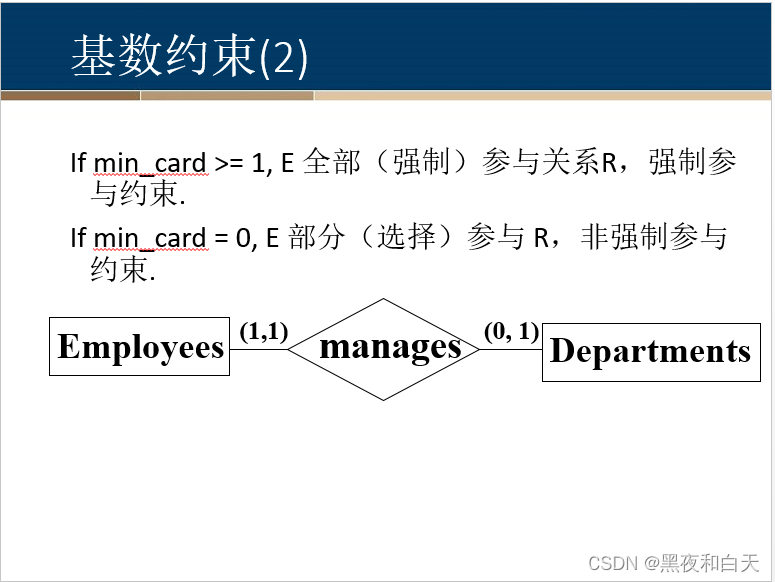

1.基数约束

![在这里插入图片描述]( https://img-blog.csdnimg.cn/51d1c49f08ab48938b18439f8f57d700.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/2bd231f5722f4ef7b6bc8d6a549fb45a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c3b5eb135cb14b37b6b5581439dfa442.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

2.泛化

![在这里插入图片描述]( https://img-blog.csdnimg.cn/0ca509d5cb75409ebb127ff314a07d56.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c5d1135d3a8f421da750f35d407eb9dc.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

3.特化

![在这里插入图片描述]( https://img-blog.csdnimg.cn/d0ec87fd08184f7386d9a4c180a6aa61.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/35e35ed9d3c442509c624439da3491c5.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

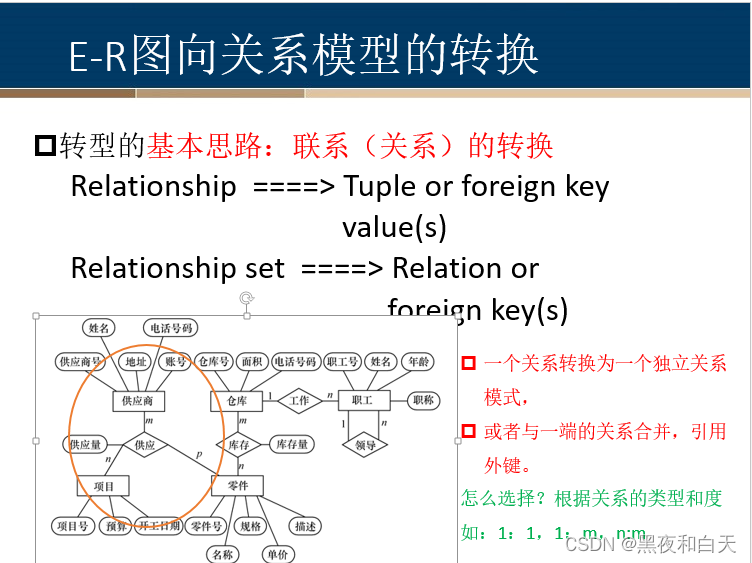

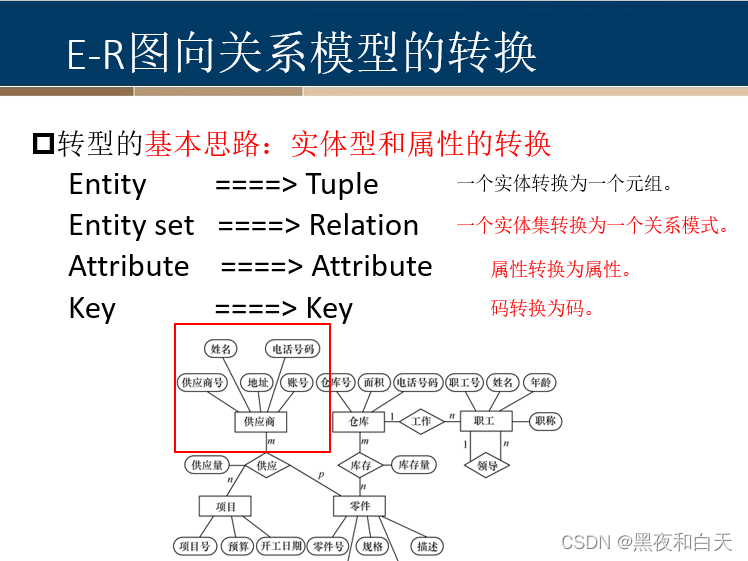

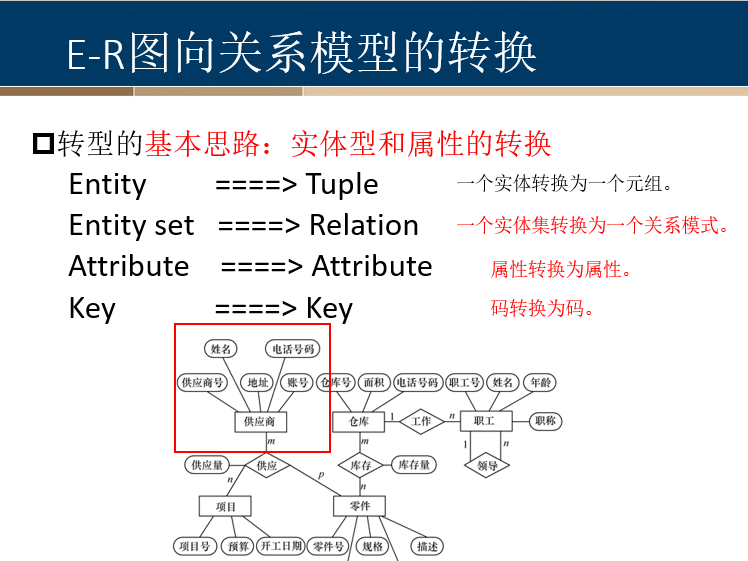

E-R模型向关系模型的转化

![在这里插入图片描述]( https://img-blog.csdnimg.cn/5fd66984348e4b29b18d7e8870d9808d.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/efaf4de21bc84b7e9bb3a74fa7305471.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

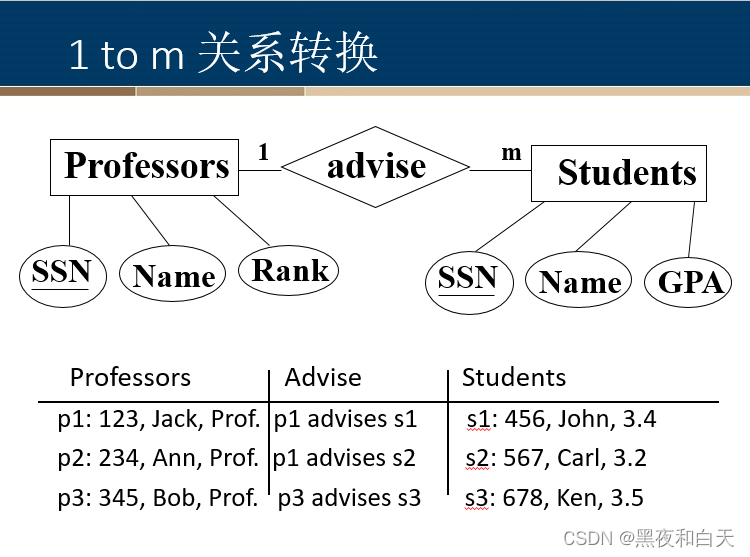

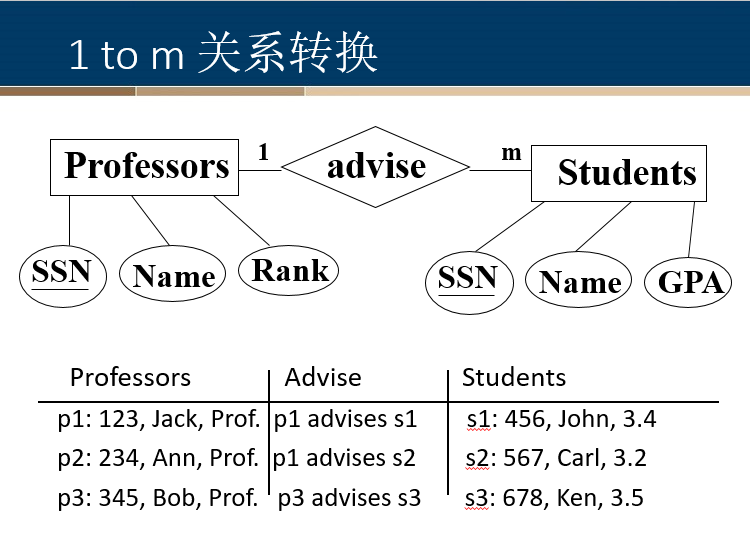

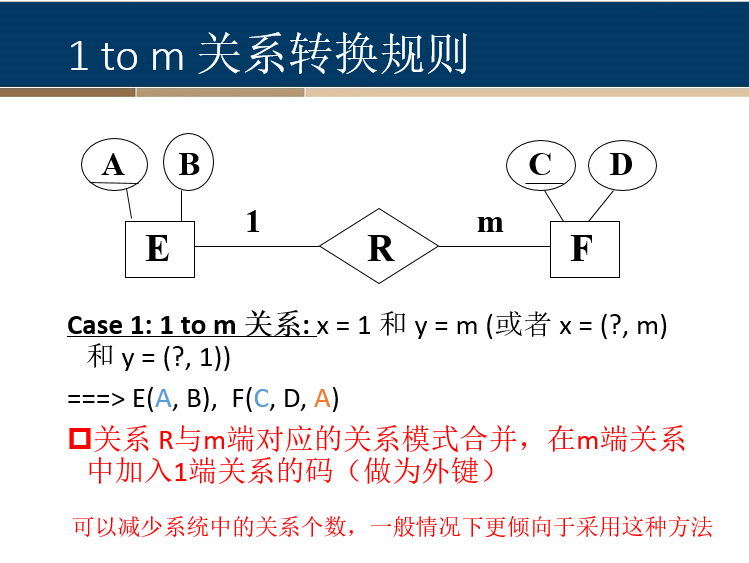

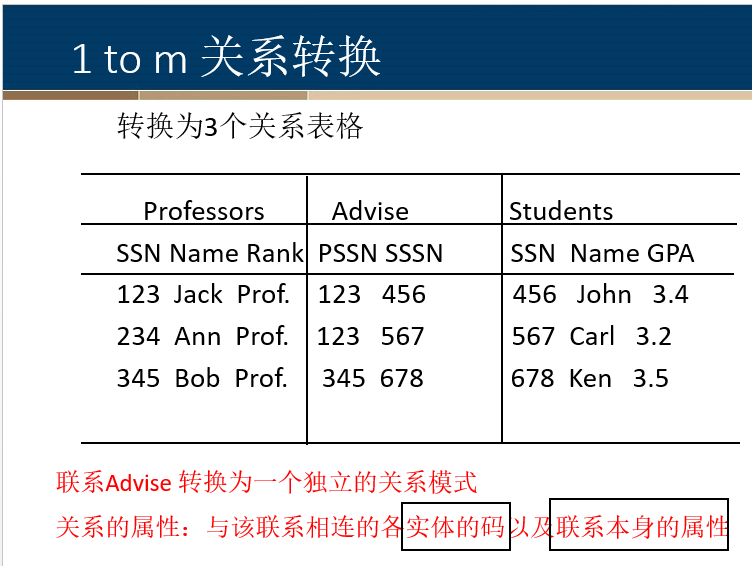

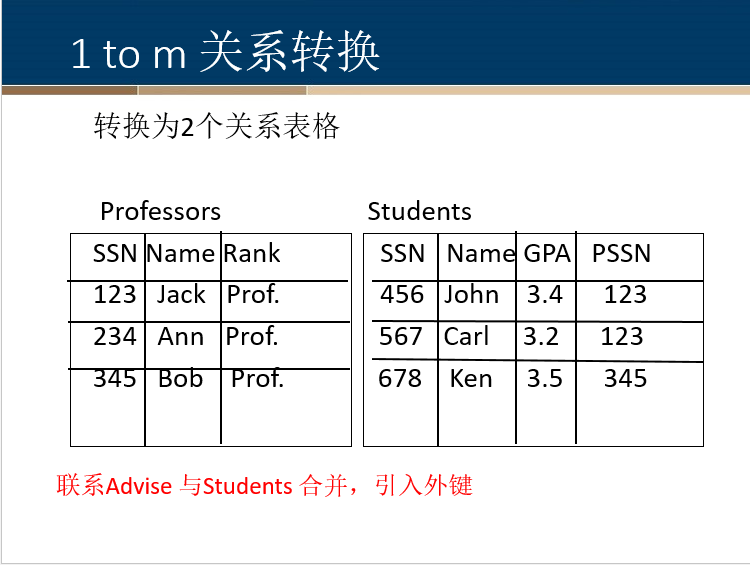

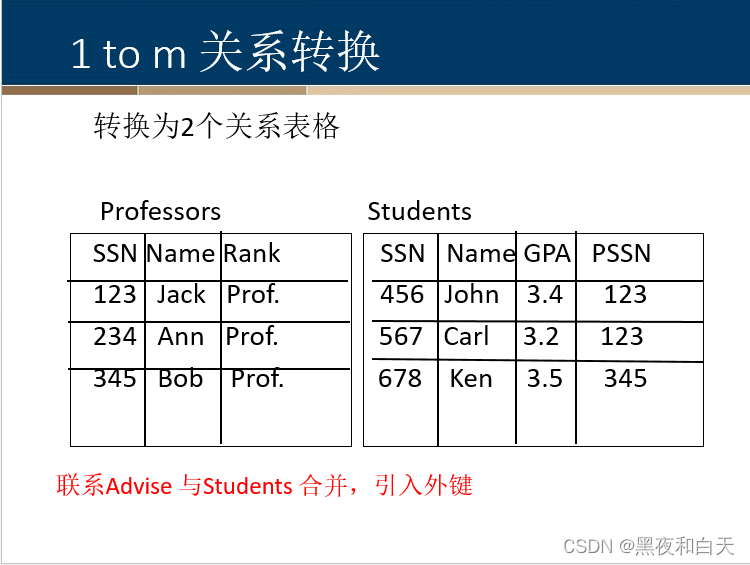

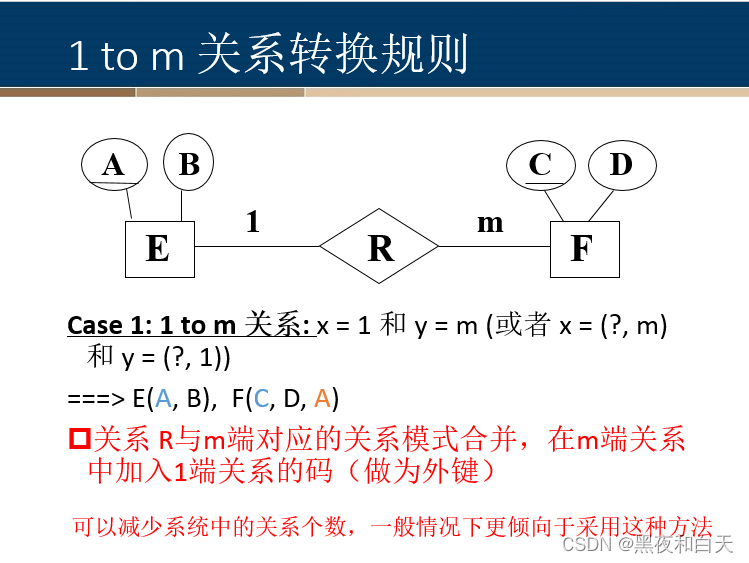

1. 1对m的关系转化

![在这里插入图片描述]( https://img-blog.csdnimg.cn/6d231205628f464a83d211eb06b12175.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/f4c4fe2b04fc4464ba4dd5ae2f4ba4a9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/75c7f2c51f804778a8dd6c6b3f71fd72.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c489c8d1ba714e8f8bcc8c368bb42911.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

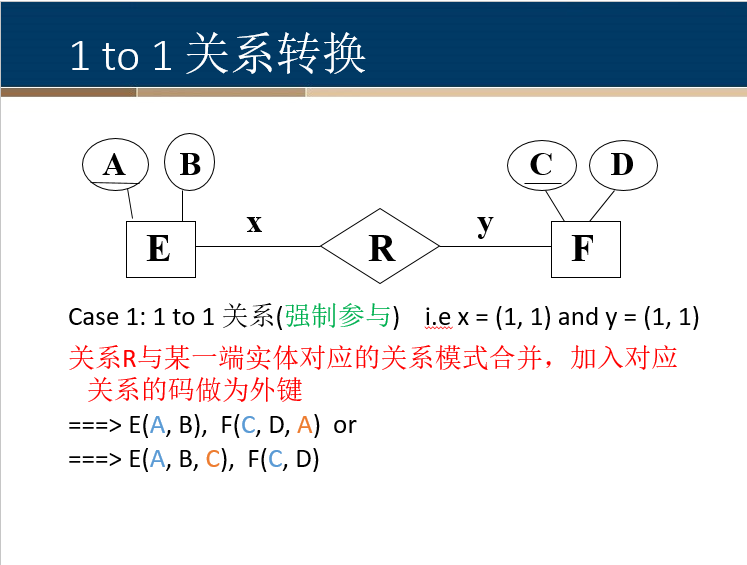

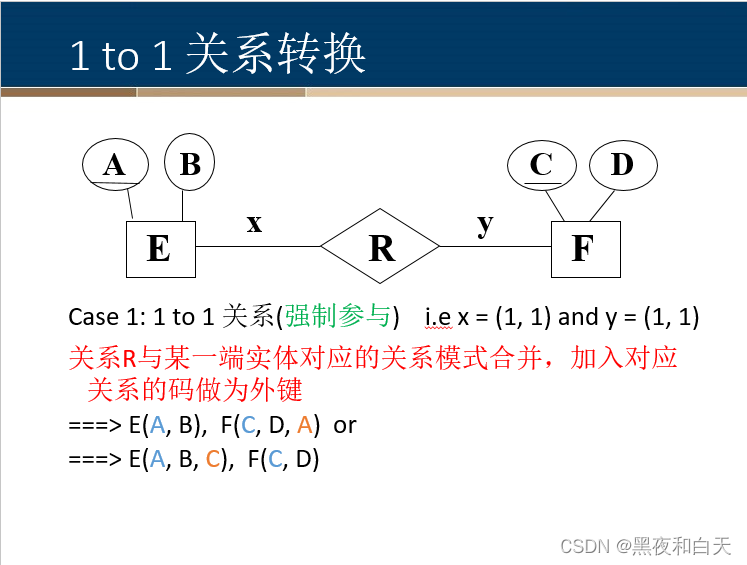

2.1对1关系转化

![在这里插入图片描述]( https://img-blog.csdnimg.cn/8dff4fb35644400c81a07fbfb859660f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

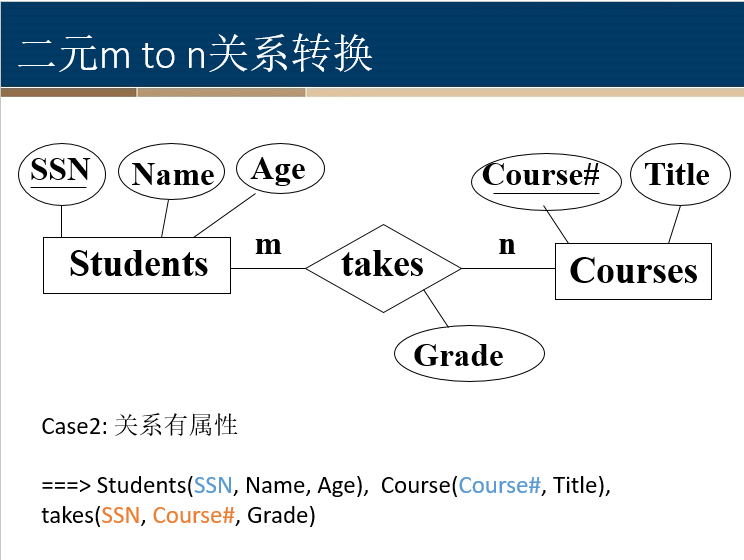

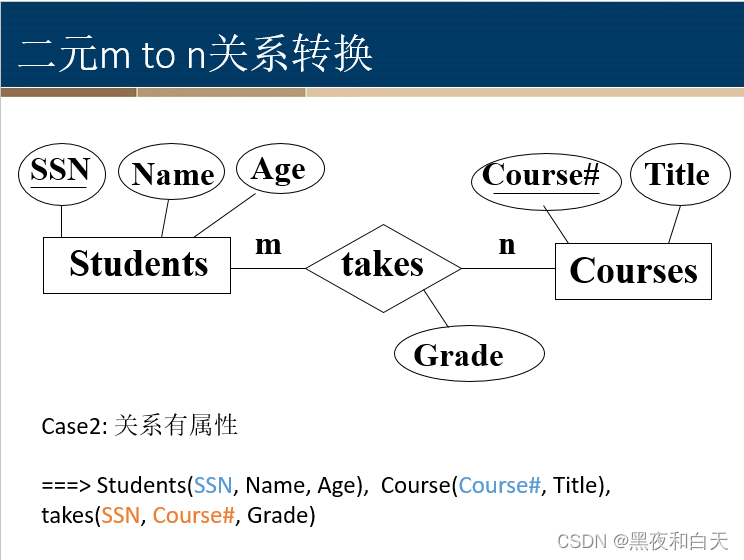

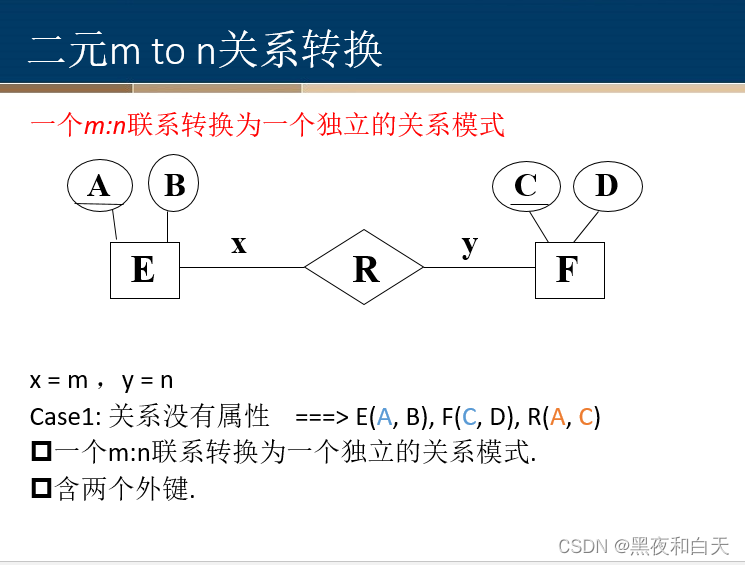

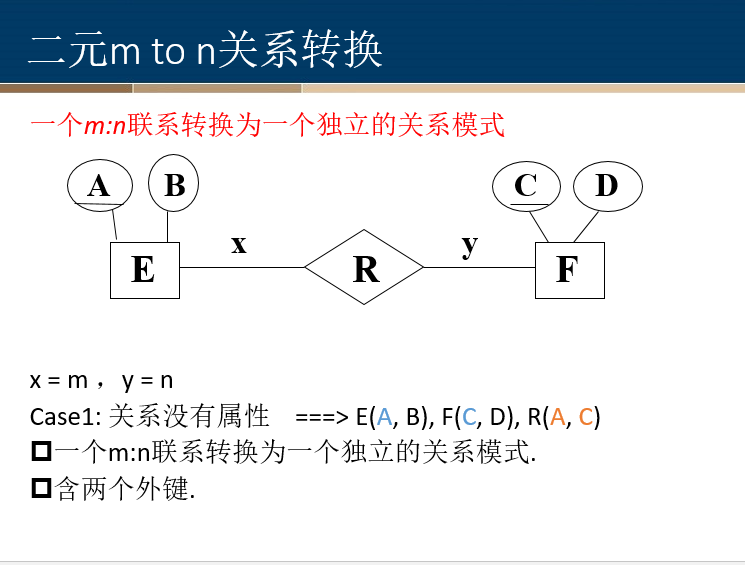

3.m对n关系转化

![在这里插入图片描述]( https://img-blog.csdnimg.cn/295a9e3710b64238a2506d0d772be51f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/26a9e5edefbd43a88b2554ba541495de.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

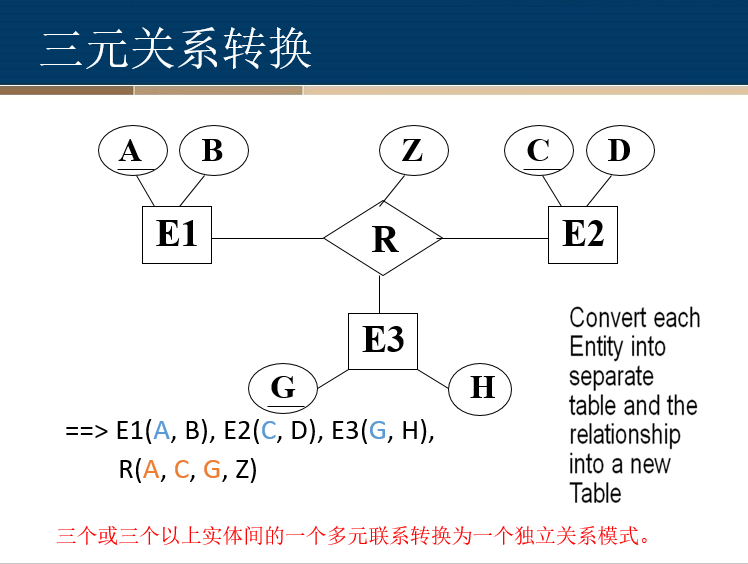

4.三元关系装换

![在这里插入图片描述]( https://img-blog.csdnimg.cn/d9123bc37f064521887f9d583dc2072c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

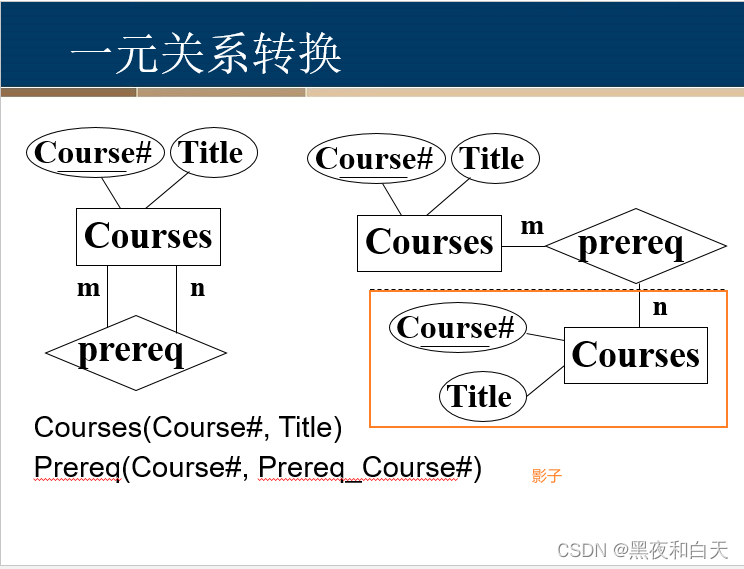

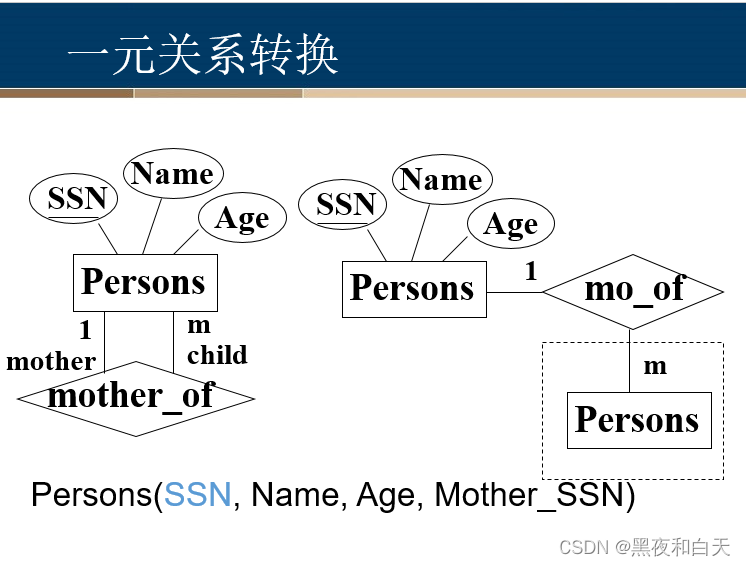

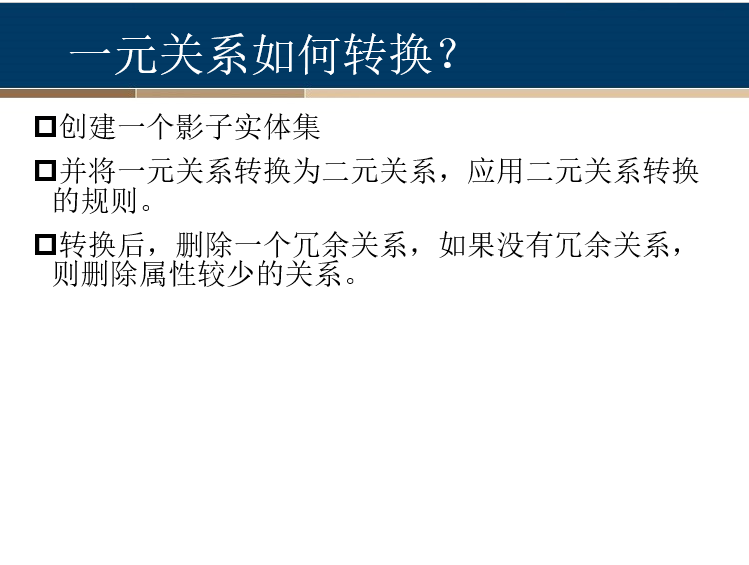

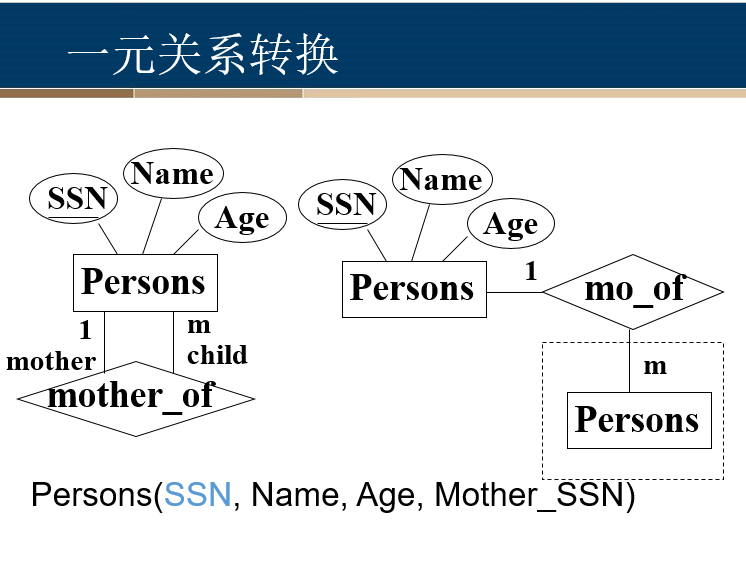

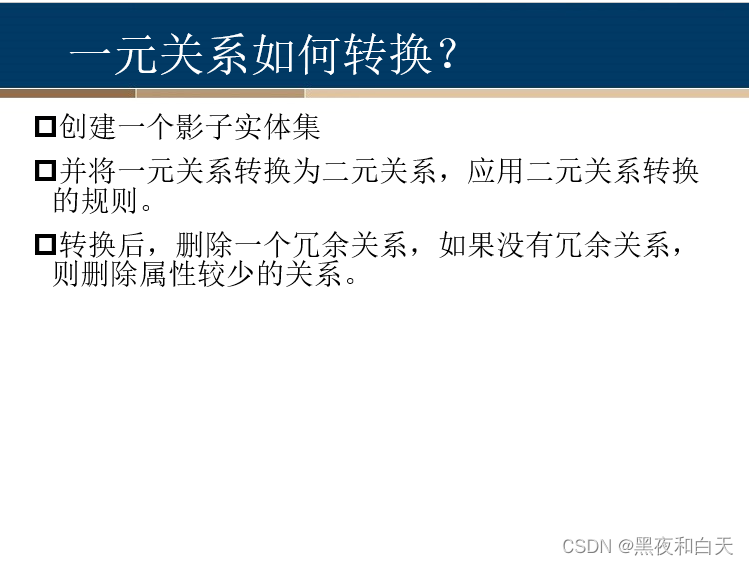

5.一元关系转换

![在这里插入图片描述]( https://img-blog.csdnimg.cn/b05d4ac3c31146428c70ccfe5155cb96.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/c5351f96396a4ab7bd42089639deb894.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d5a8c2b6fcc8456d93cac93317f45a1e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

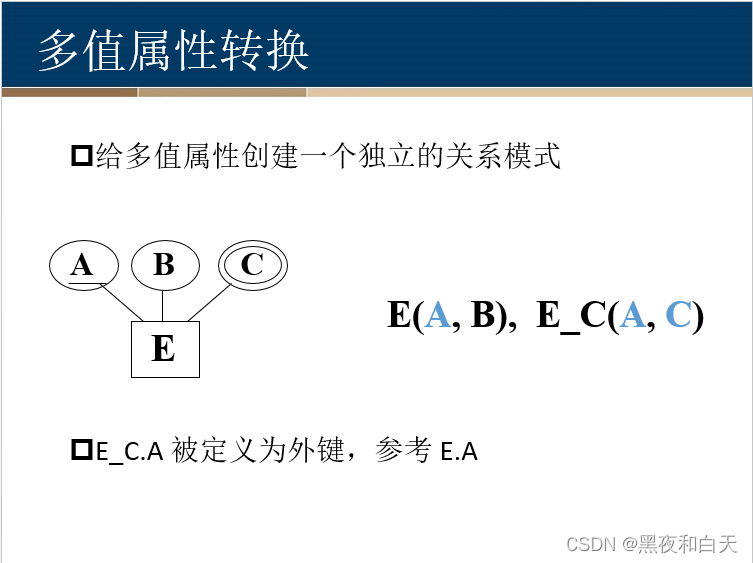

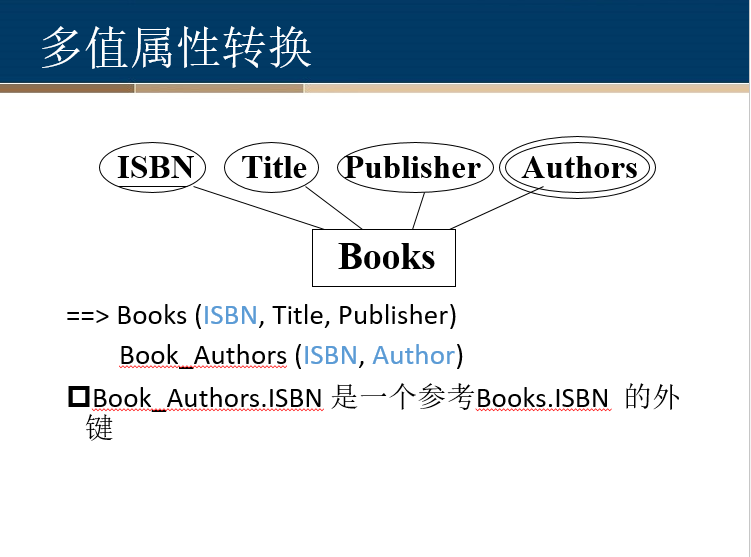

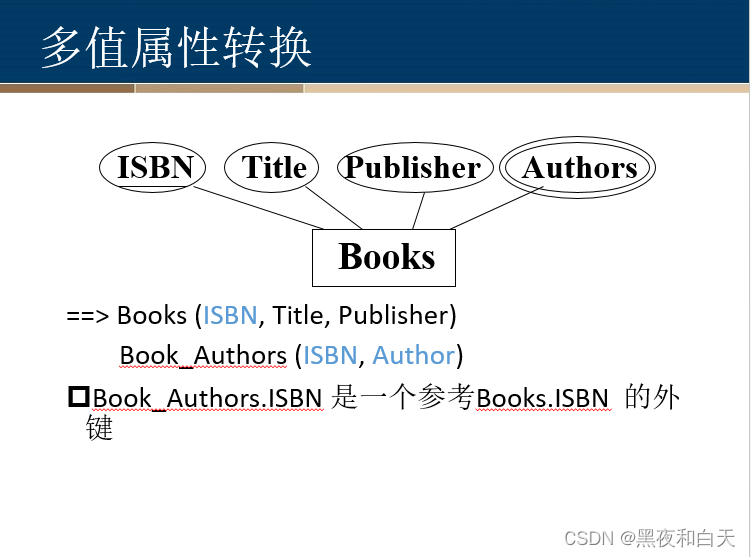

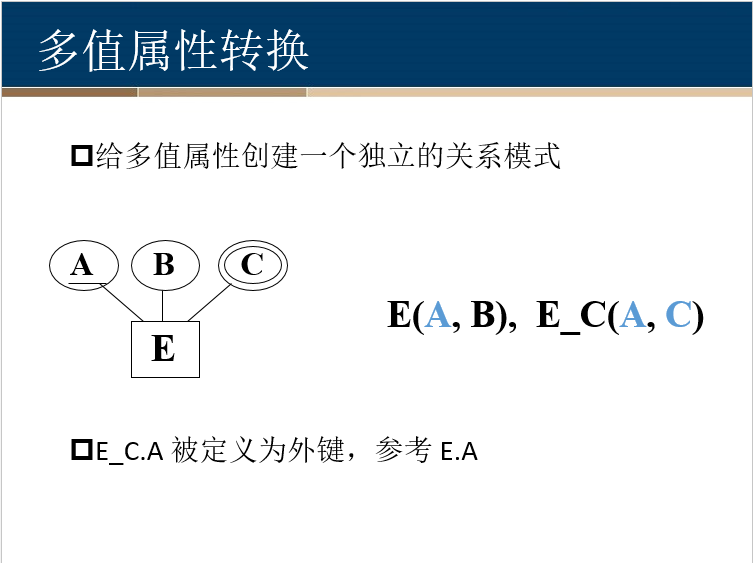

6.多值属性

![在这里插入图片描述]( https://img-blog.csdnimg.cn/e6f76d424f5143cd8d39ba06730dfc7c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d48502997d4e49c992c7af6b87aded50.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

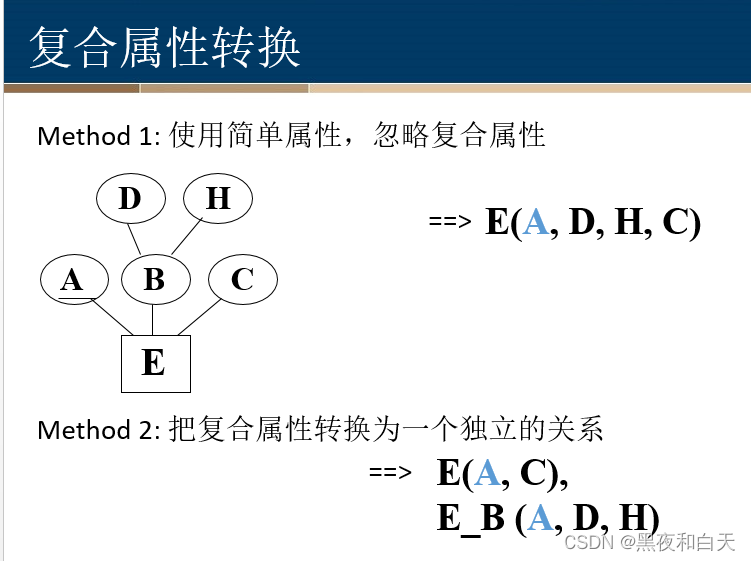

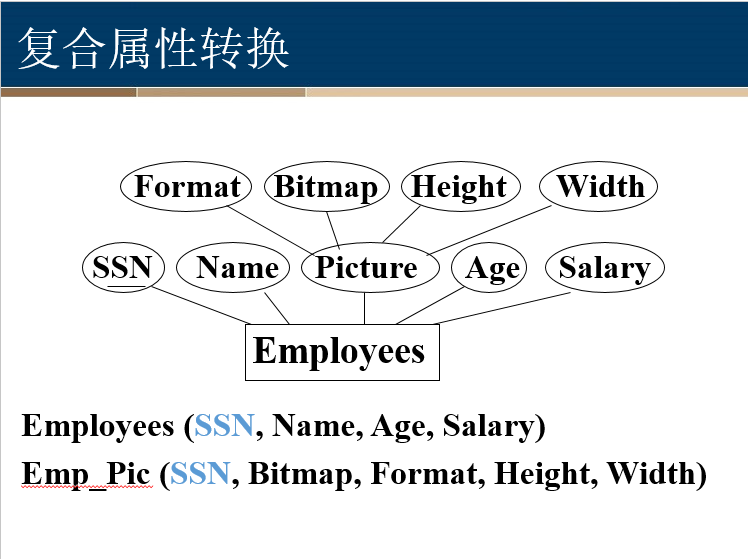

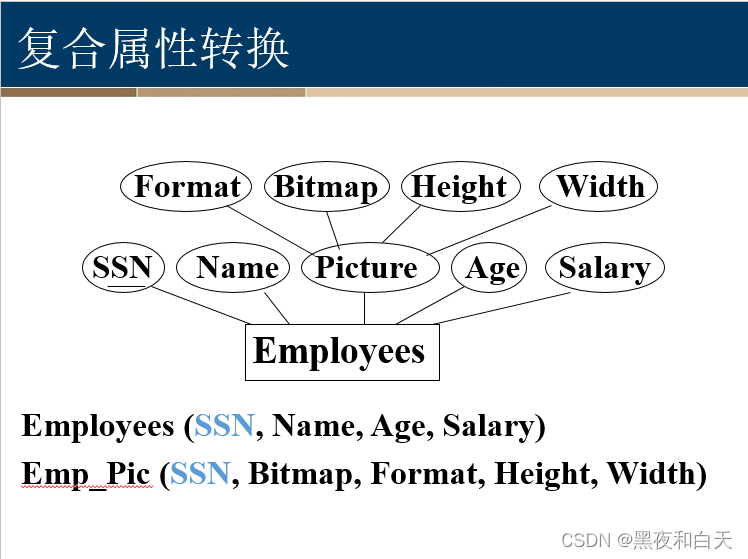

7.复合属性转换

![在这里插入图片描述]( https://img-blog.csdnimg.cn/30a33eeea137469288ced39798a2897b.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/3fb1db43e0914fe28b39059d2f4fb884.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

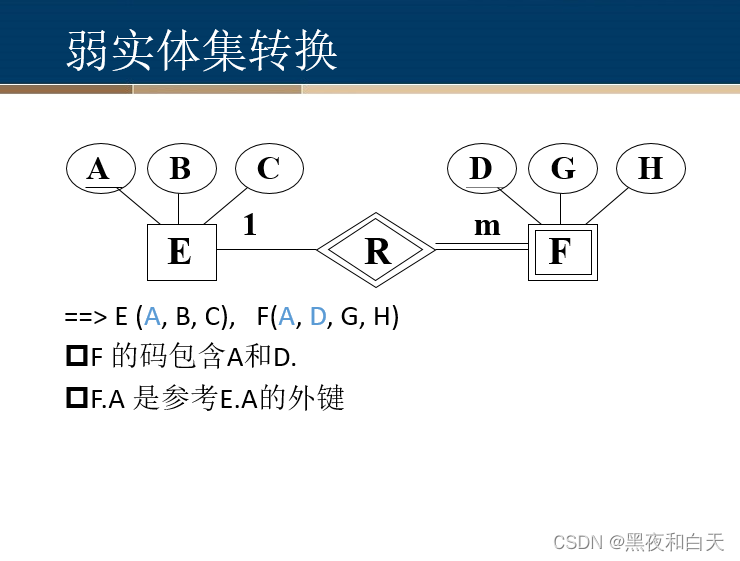

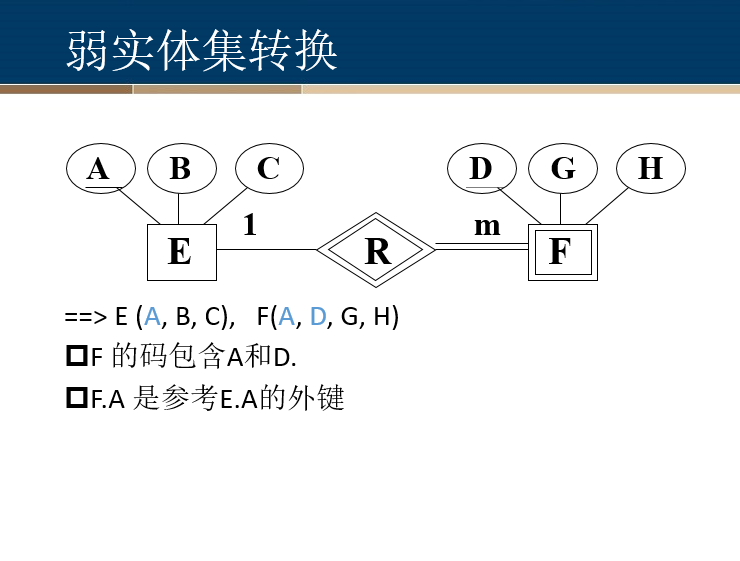

8.弱实体集转换

![在这里插入图片描述]( https://img-blog.csdnimg.cn/4a25c0afe4f348649deac38c030cd704.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

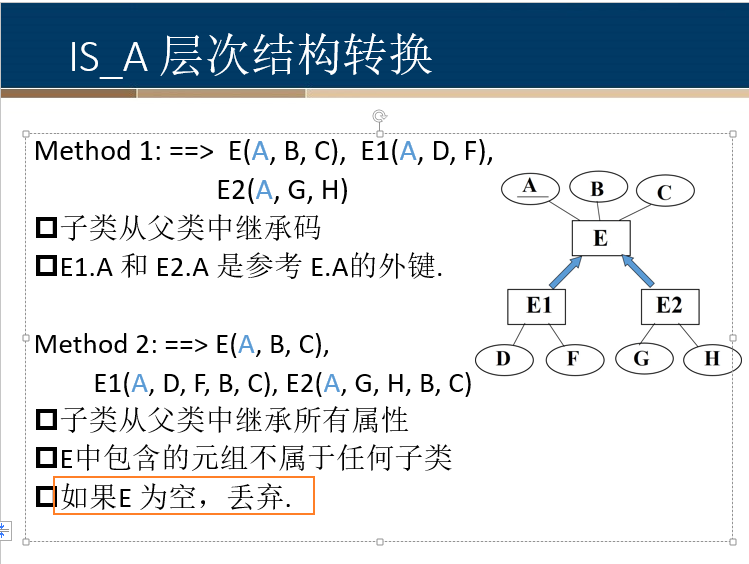

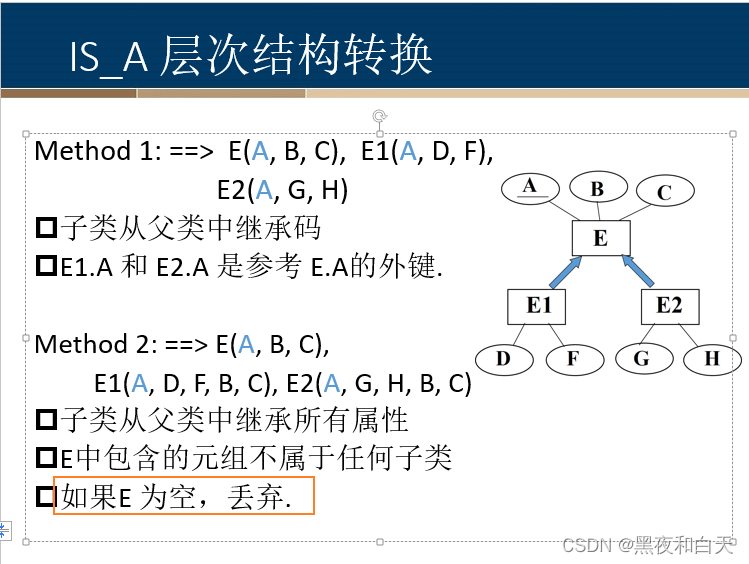

9. IS_A层次转换

![在这里插入图片描述]( https://img-blog.csdnimg.cn/c0aa246b435d4f32a4df468d6d7f635a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

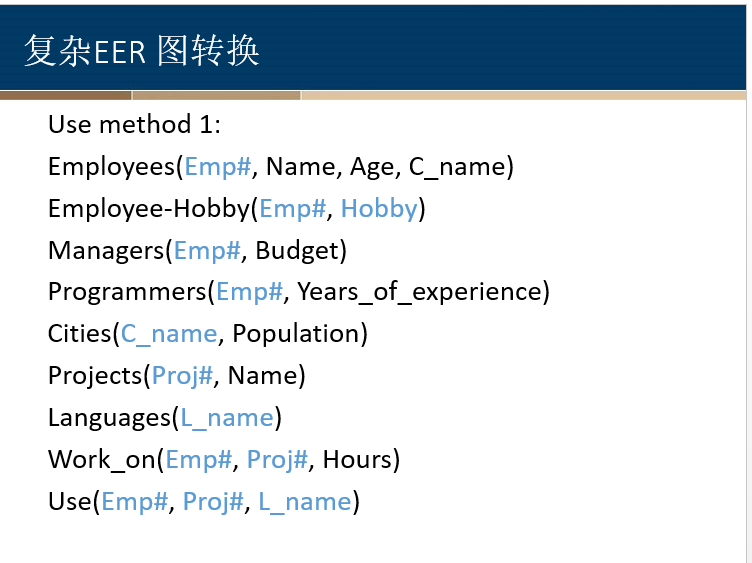

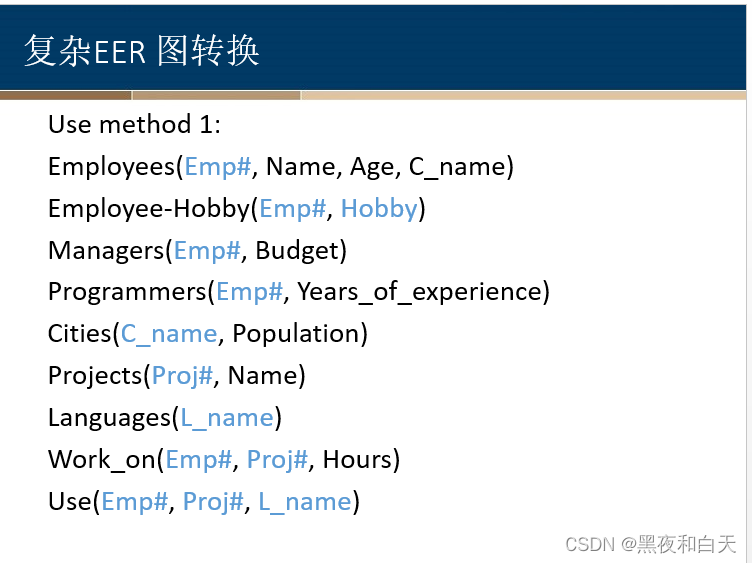

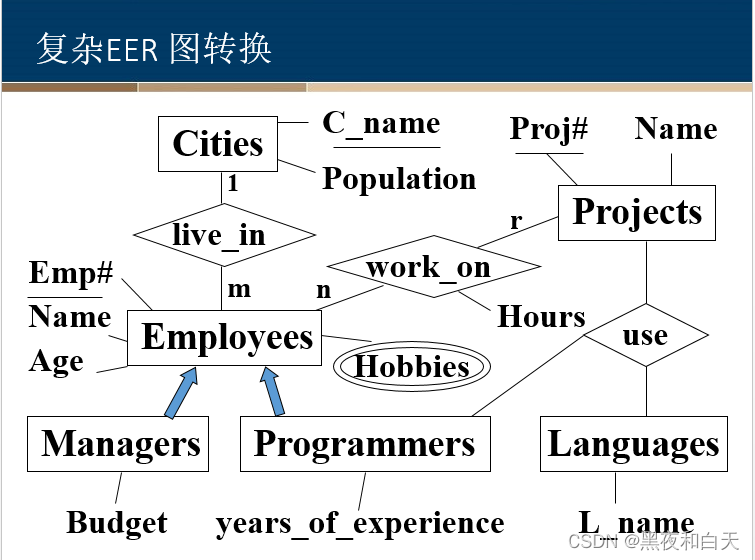

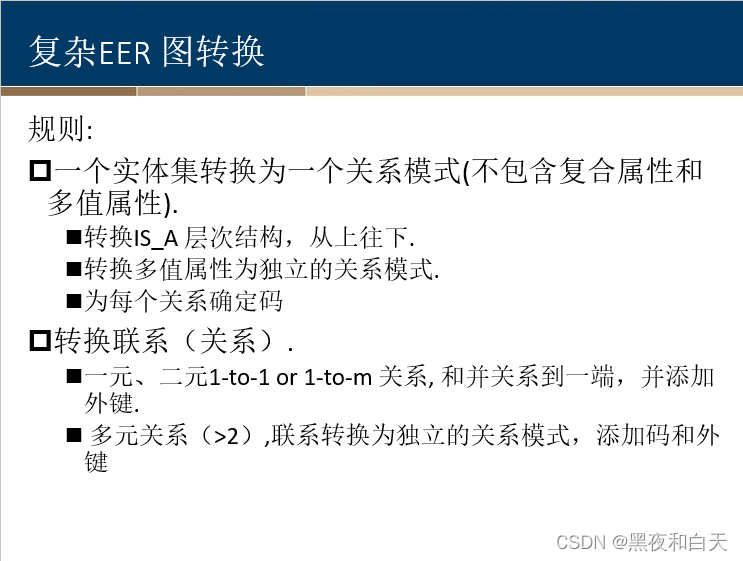

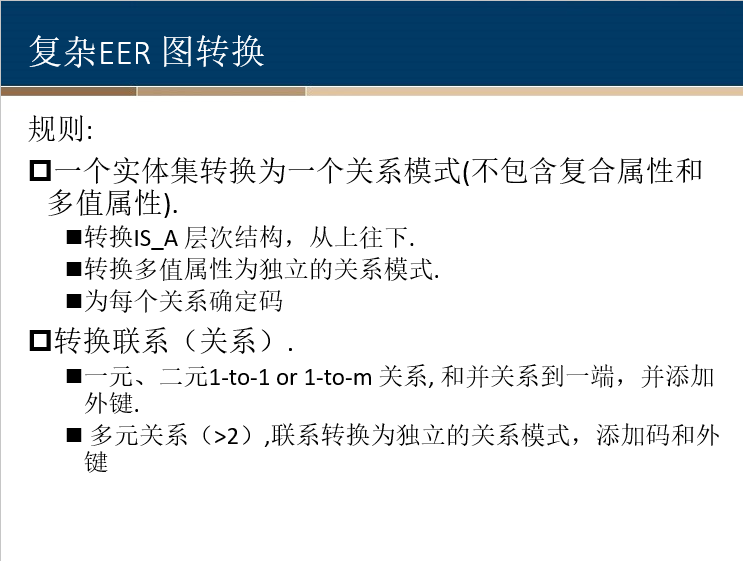

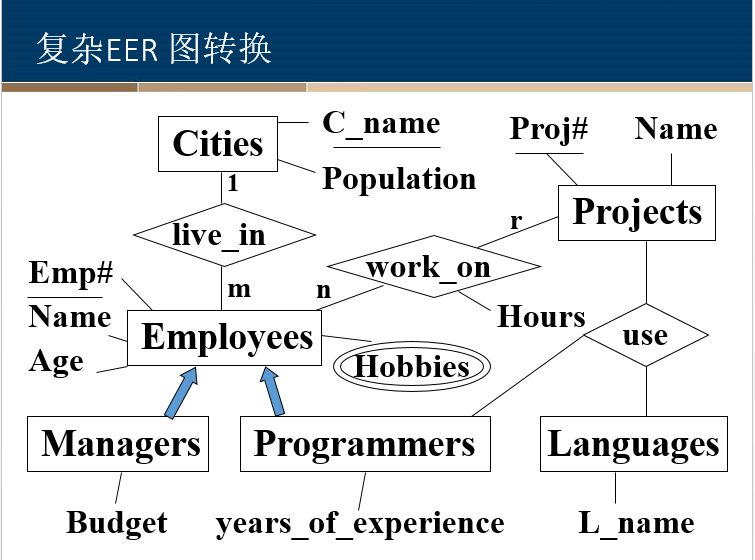

10. 复杂EER图转换

![在这里插入图片描述]( https://img-blog.csdnimg.cn/0e6158595f6f479b96a3baeb4ea42ce4.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/09d93ff444644df485f9f1f7878e6dbc.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/01028bad81cd4868a511eb29753ea1e0.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
