SZU 数据库设计与分析第4章第一部分

@

目录

数据依赖

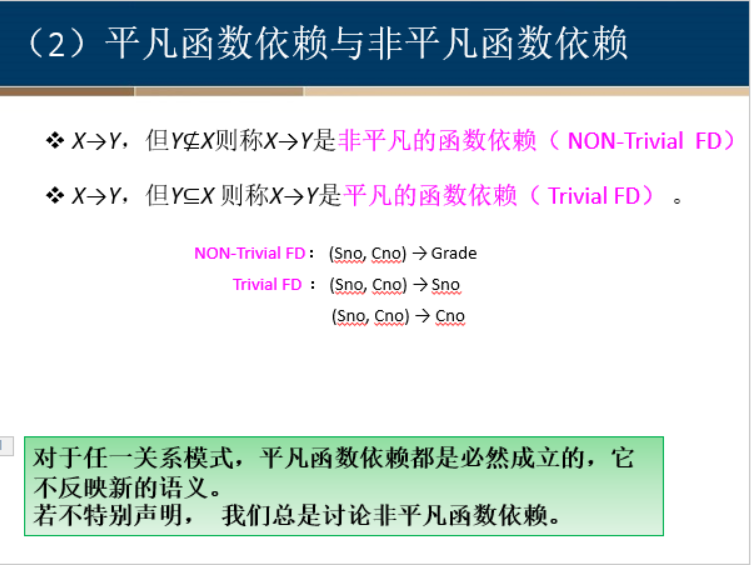

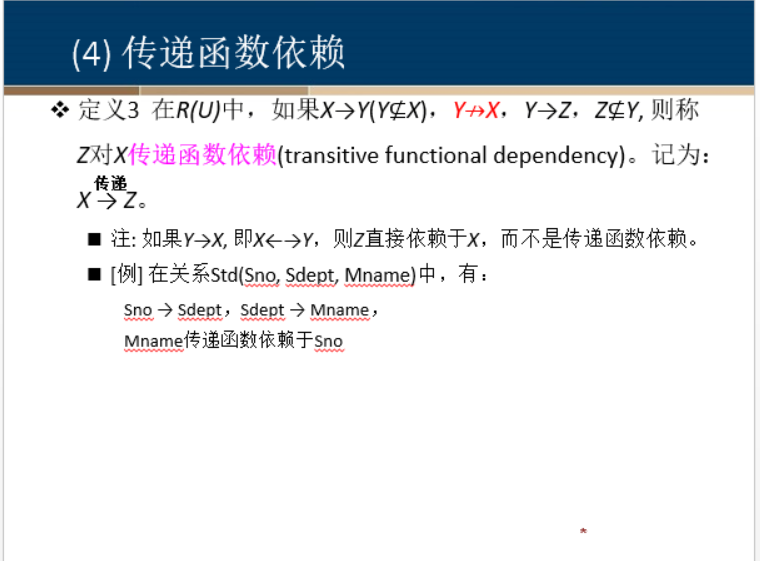

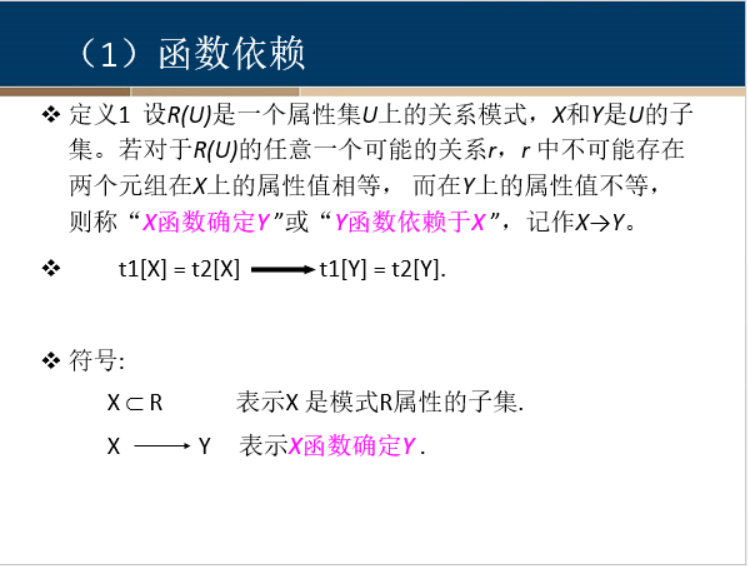

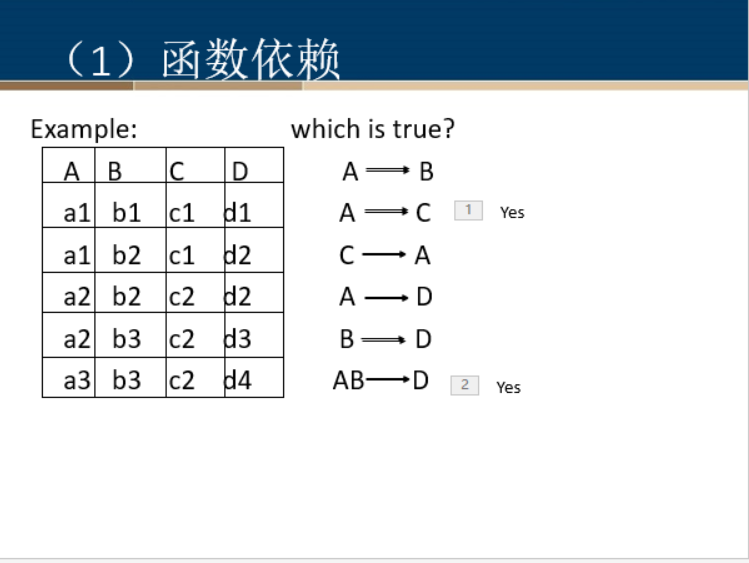

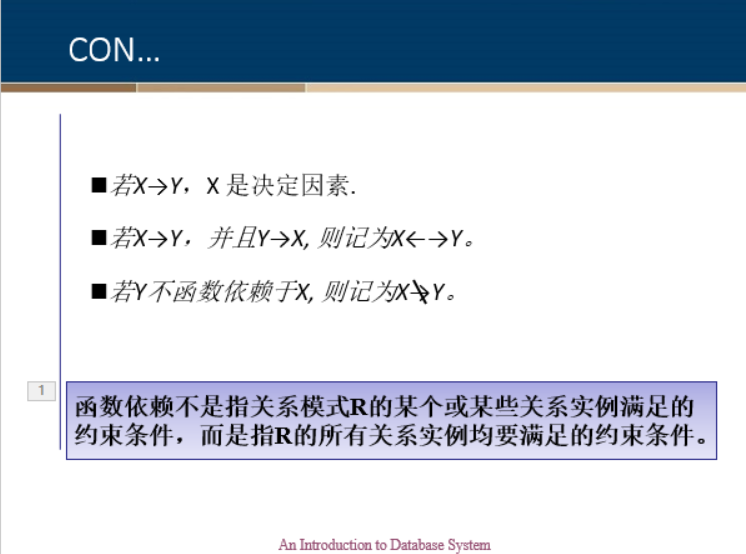

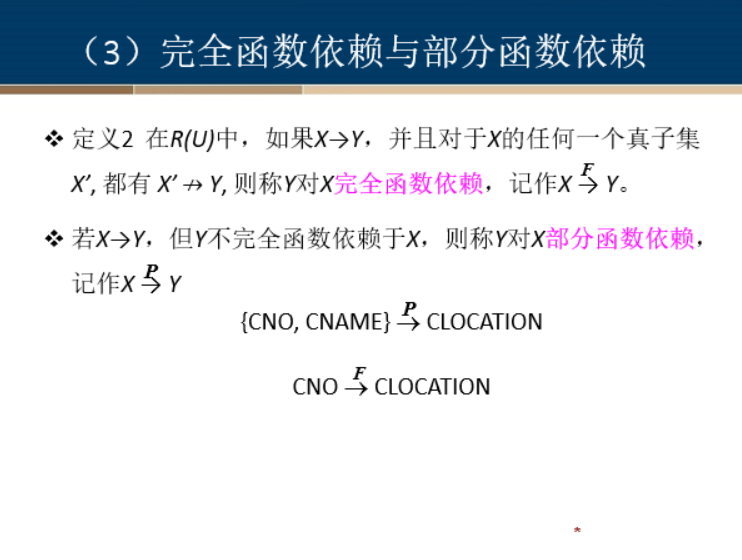

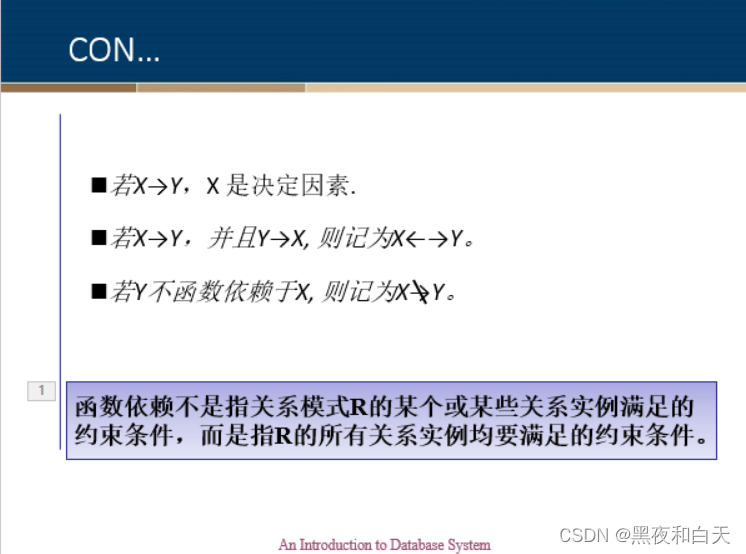

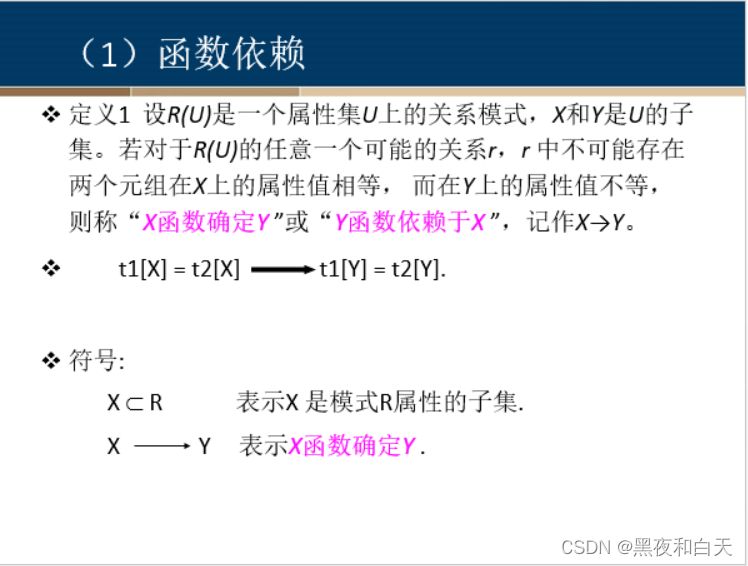

1. 几种数据依赖

![在这里插入图片描述]( https://img-blog.csdnimg.cn/34d80ef2efbd41048494b7d14305c669.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/13f1705aa93d4da1a598fa5d2f20125c.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/6011cf3ae5394c0c9ed9763d78ee4da3.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/0ba9d824c94b44f4b96bf8c546215aff.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/9aacb359917c4c078c845452d9f2b2f7.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/08e16cd99de747b4a3b86e2435915707.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

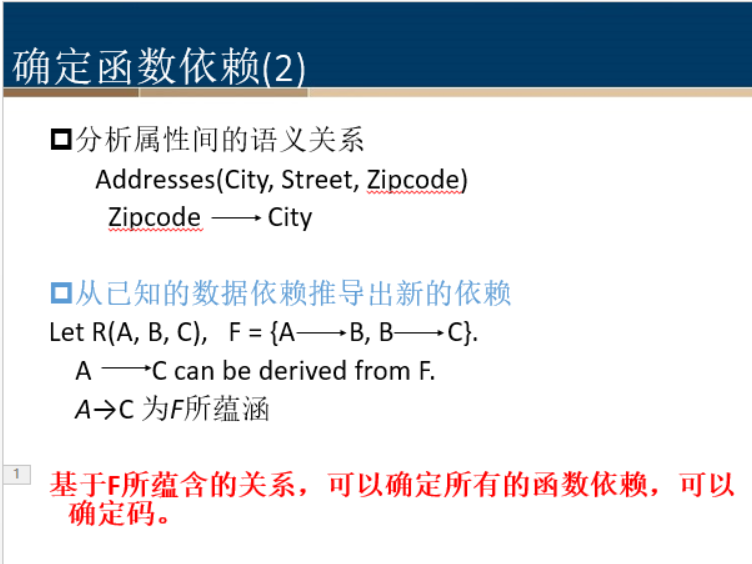

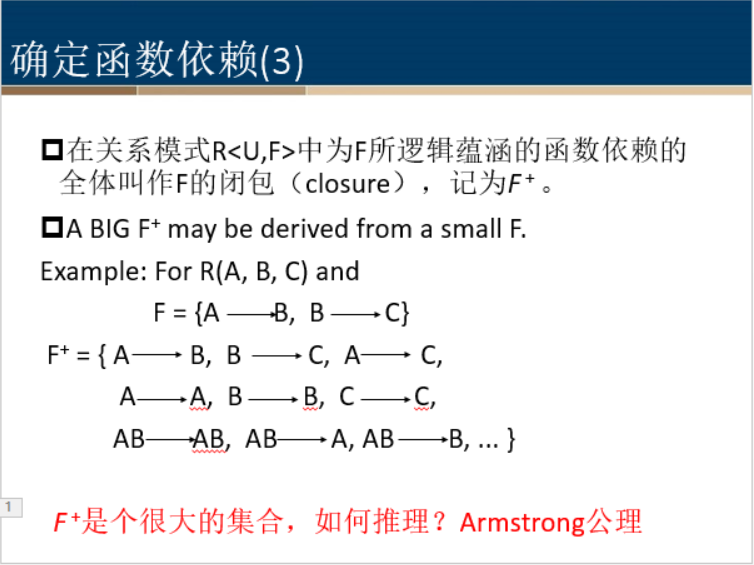

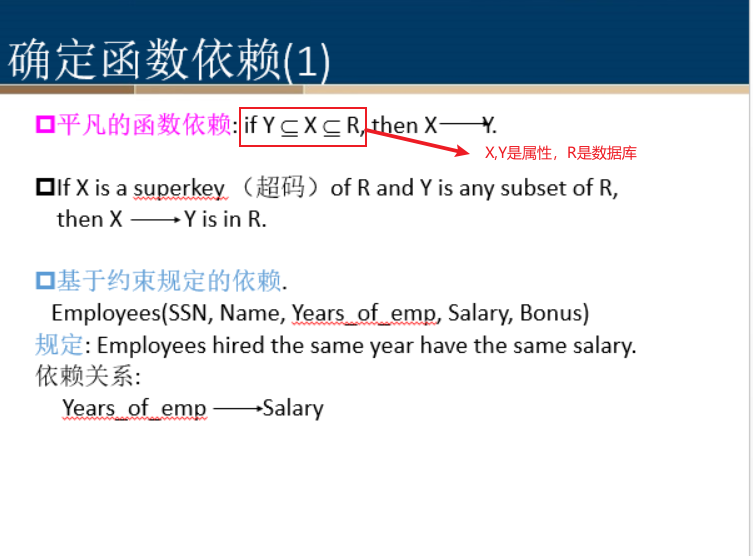

2.确定函数依赖

![在这里插入图片描述]( https://img-blog.csdnimg.cn/0e5f1f5d5b8a4e6abc6c6970393c34e9.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/9cf55fc1fb894718a35c3189aed3de4a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4ed20314c9aa4be1900b643eaa8cbe21.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

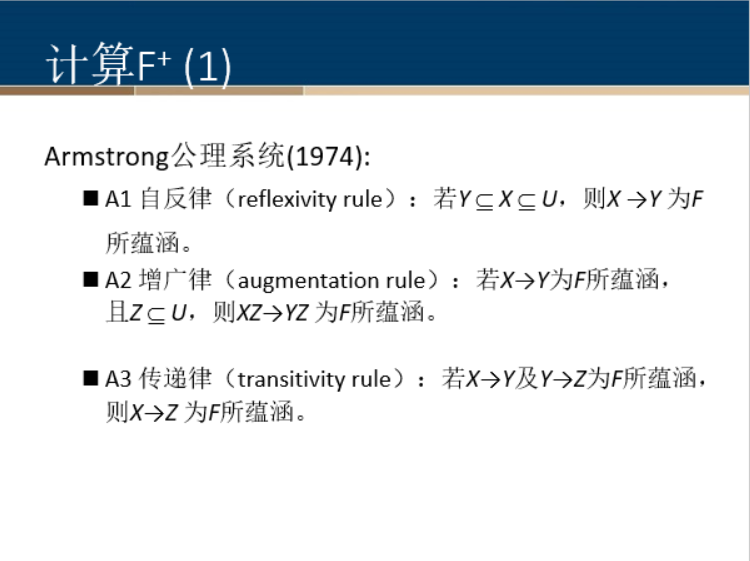

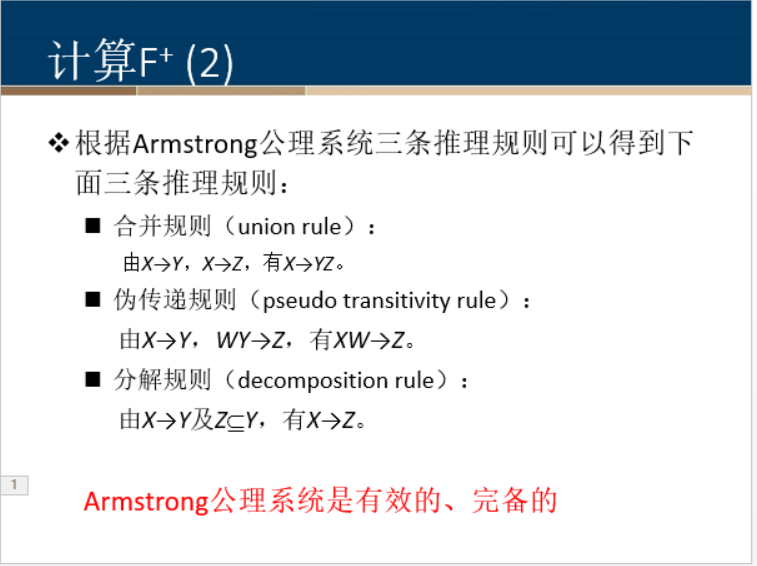

计算F+(关系闭包)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/8e97696d8cb34611b2d6bc3d9c9e5503.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/cd7a950fffc34b1d9b404c5f88578a7f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

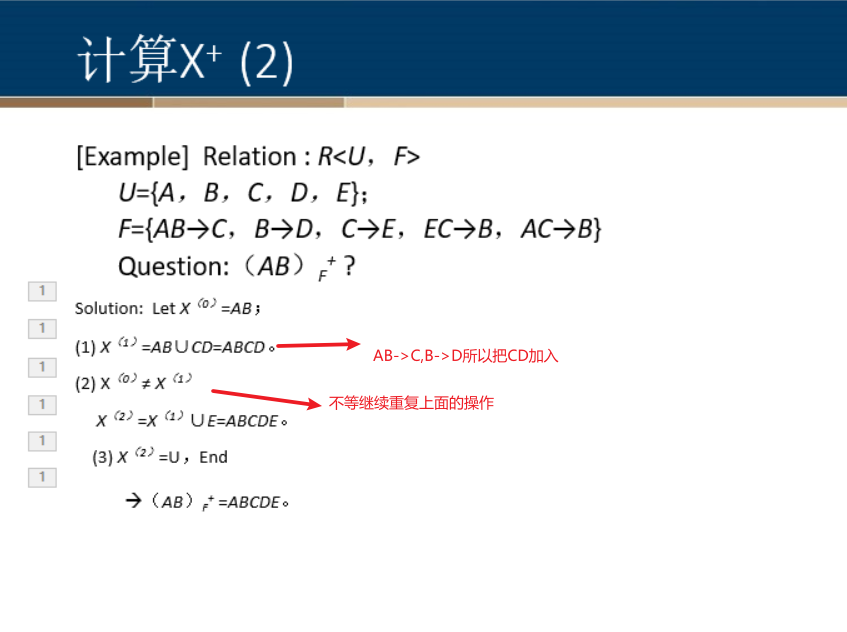

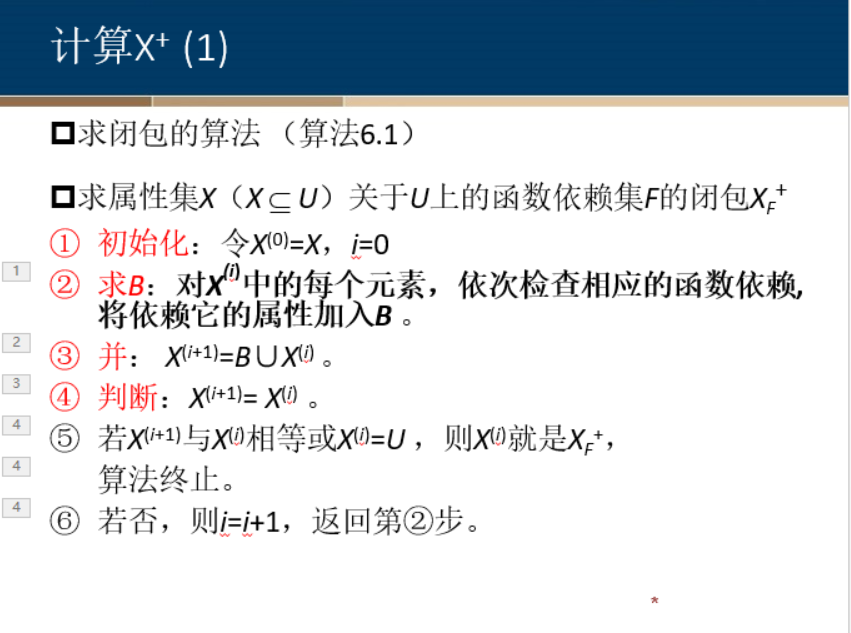

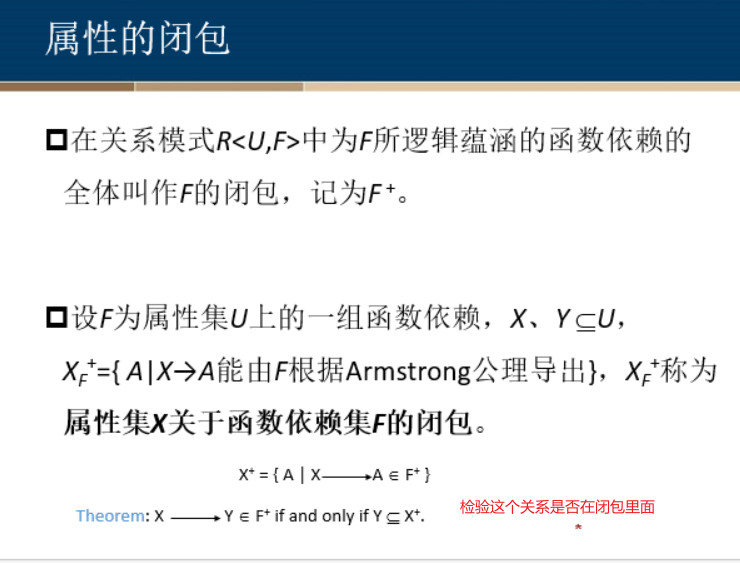

计算X+(属性闭包)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/84f5ab85ad3f42918c9b2d8f8d4f1d5e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/f1db30a238fa4e50938659d69dada7ac.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/23542ae134954057b9cd67de320c0e6f.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/d9b2ccfffa2d45768b2fcf5aece203e6.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

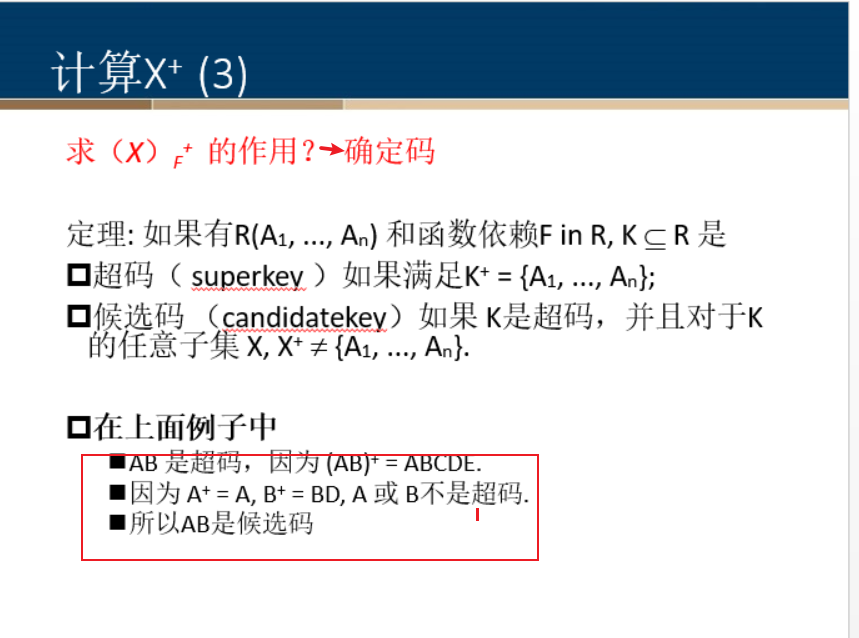

X+ 求候选码就是
从小到大枚举所有的组合求一下X+看看是不是全部元素
因为候选码要最小集合

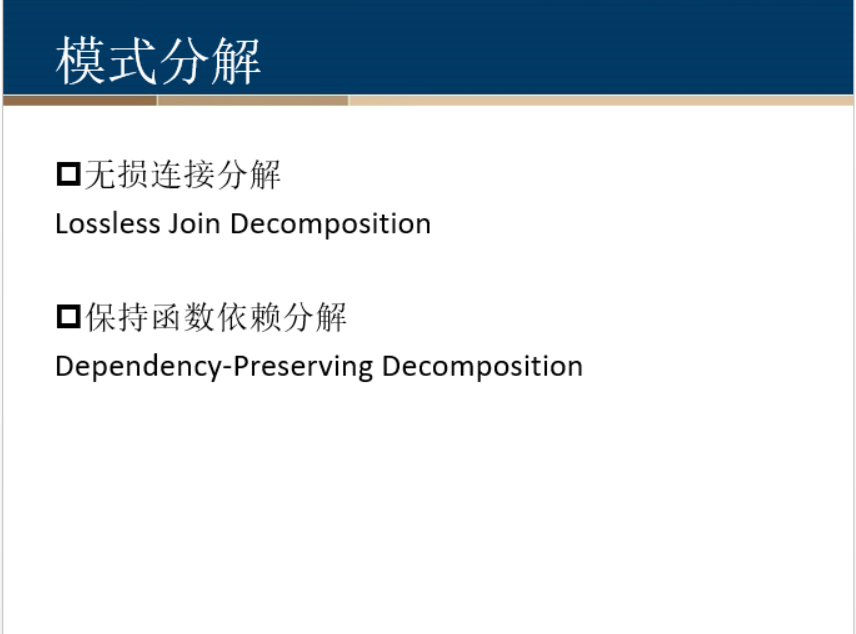

3. 模式分解

![在这里插入图片描述]( https://img-blog.csdnimg.cn/a2b1e875676d478f8ebcb496734785bb.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

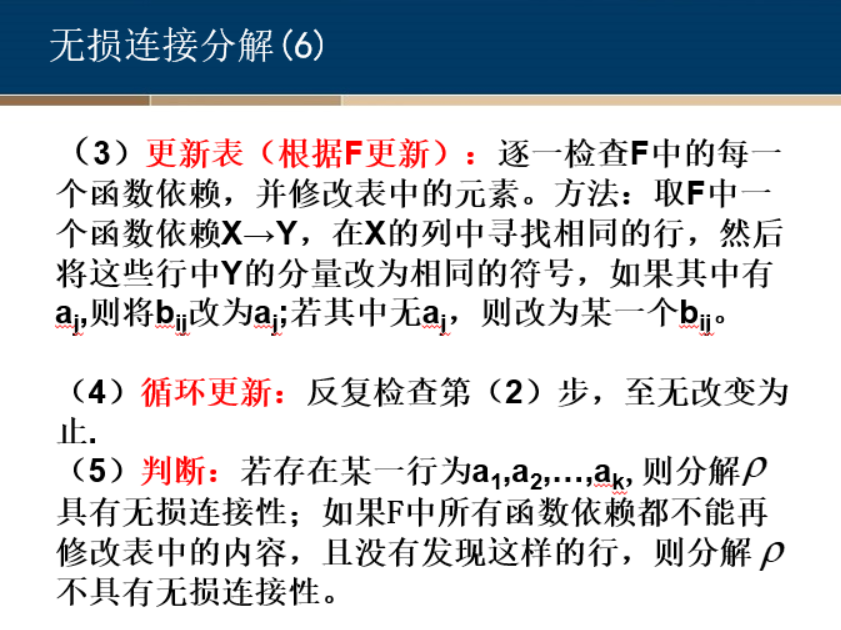

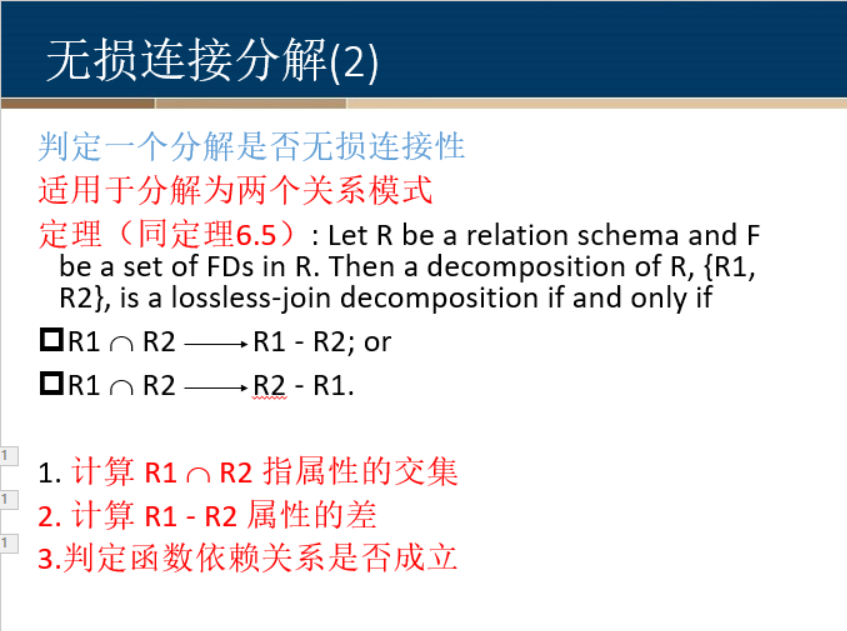

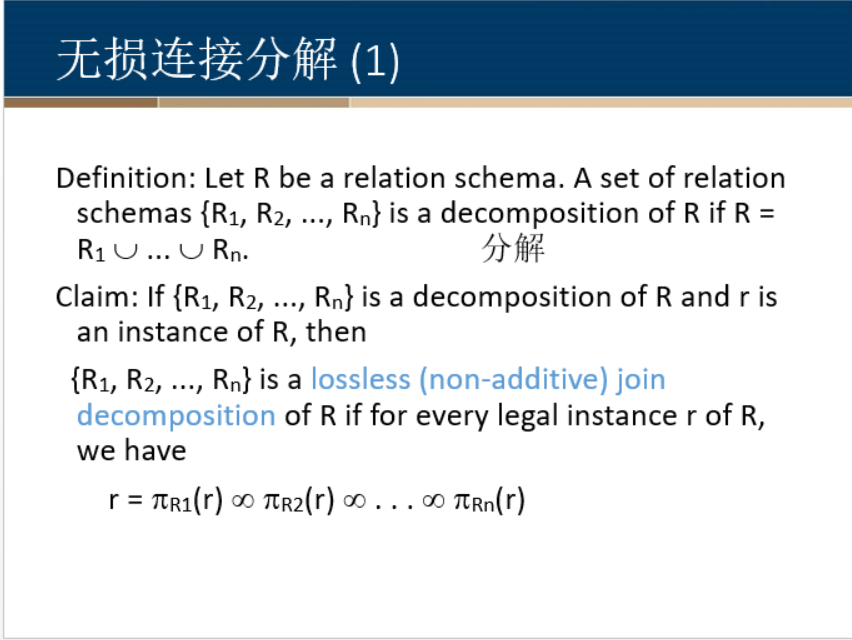

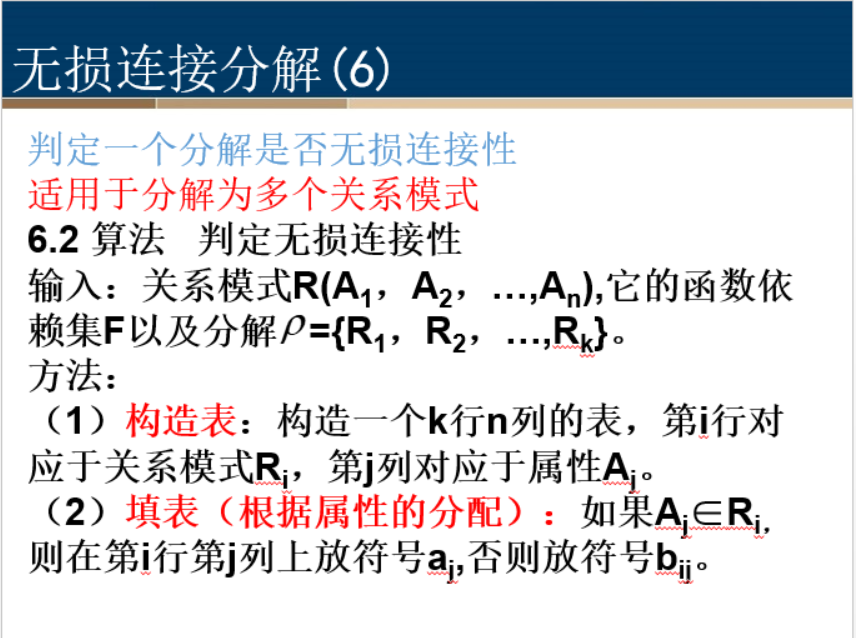

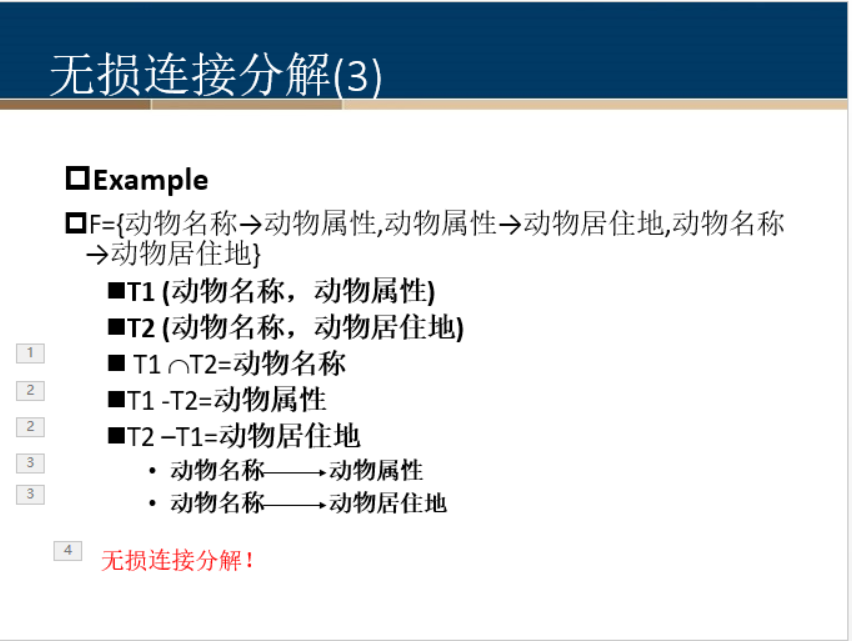

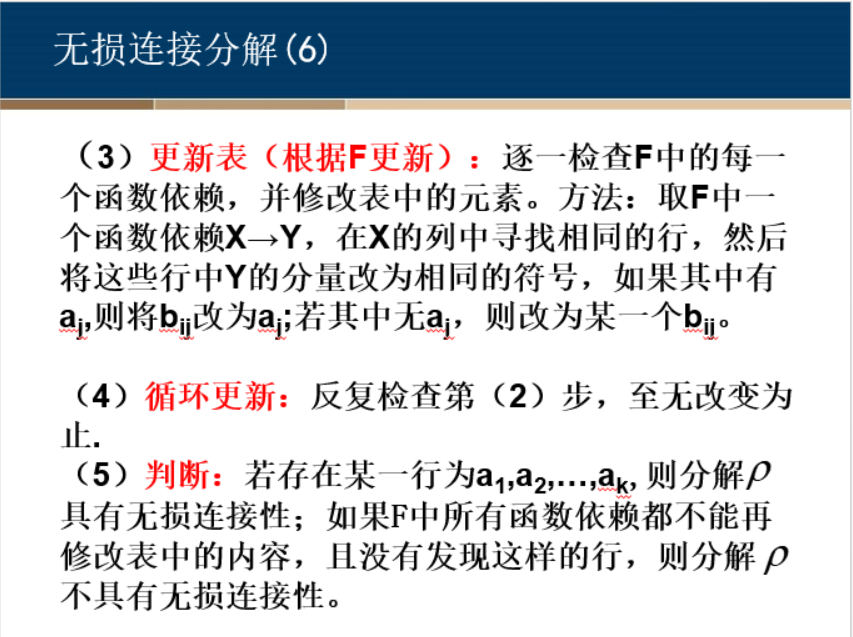

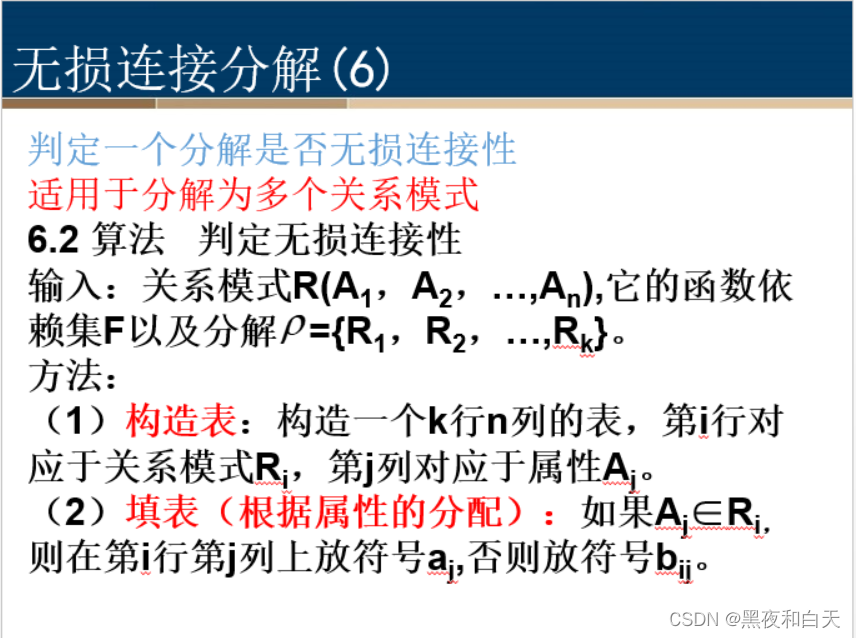

无损连接分解

![在这里插入图片描述]( https://img-blog.csdnimg.cn/8aefca4091fd4a9ba85c2a5eafa7298a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/20ee51ec027346d18f94ac370a813cf2.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/4a951c0cf34247bb9e70640203577f71.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/999a7cc4064c44d0b8b6b67297643ad7.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/10053773281d401ba7f3798a1e503229.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/dd267db116ad483d94bf2a59084e86cd.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

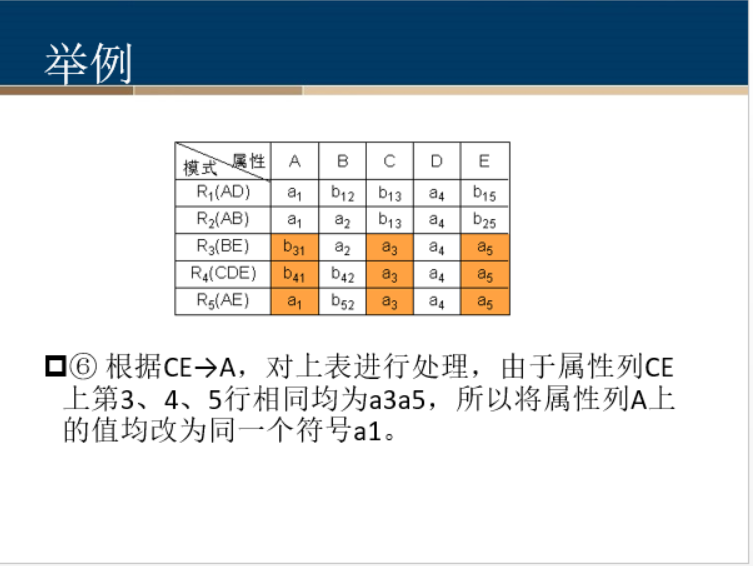

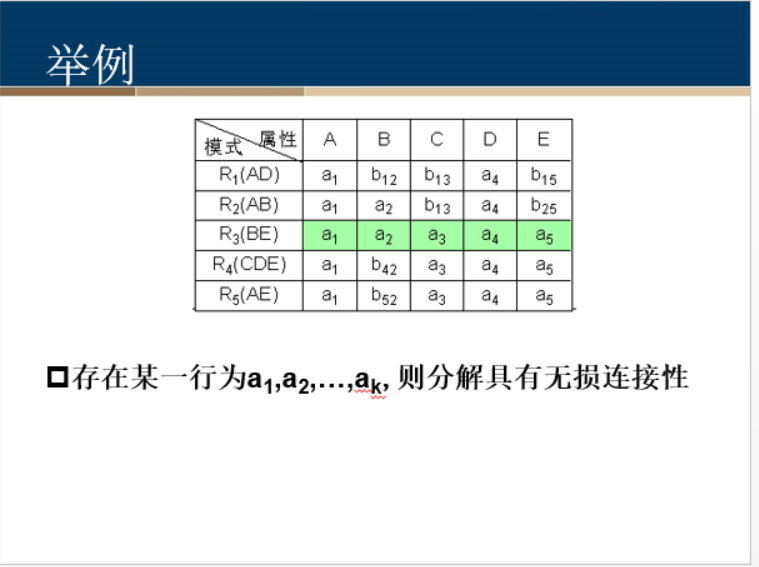

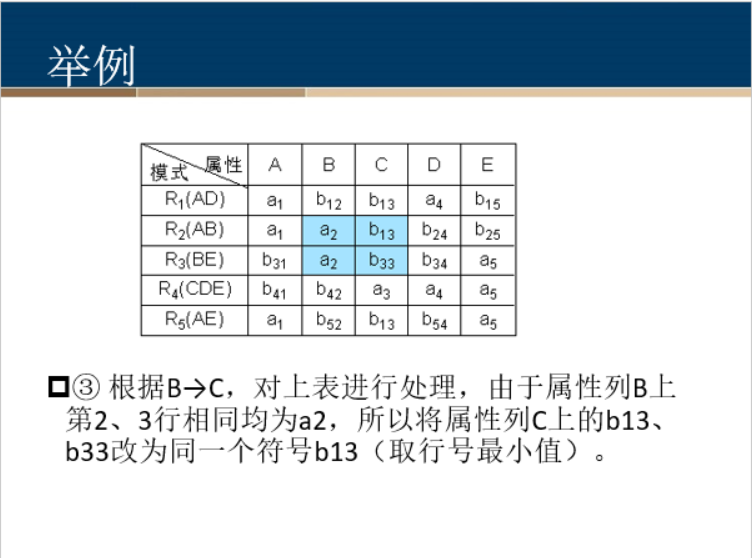

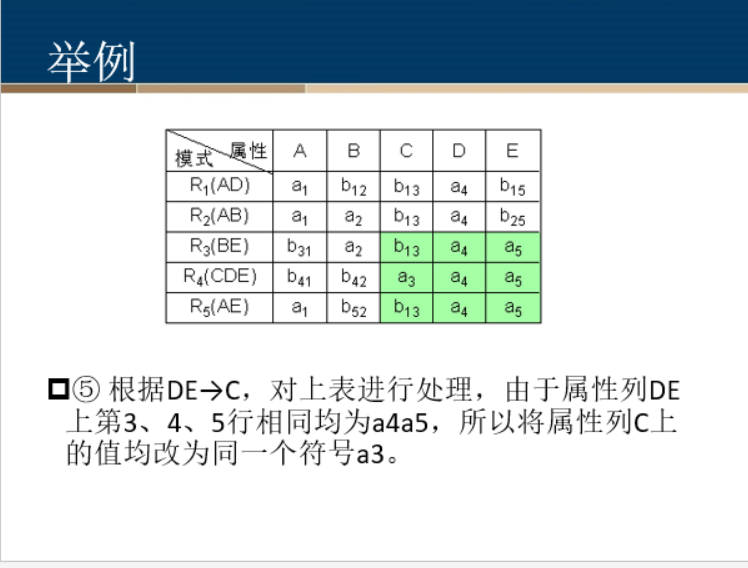

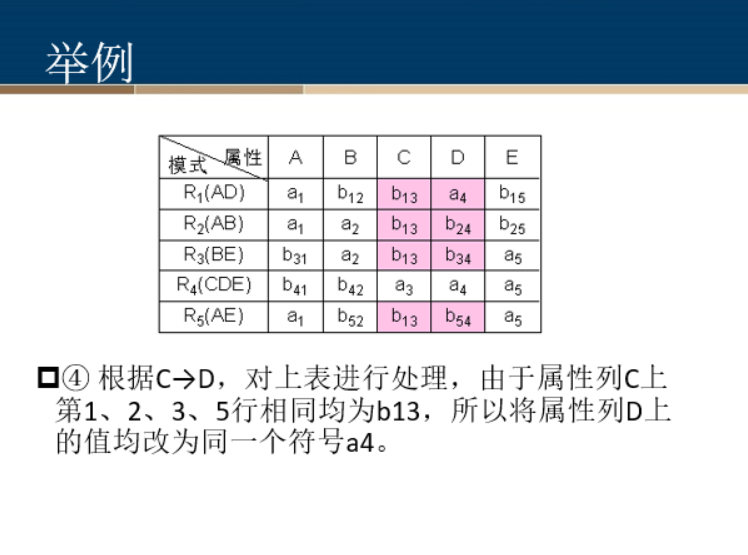

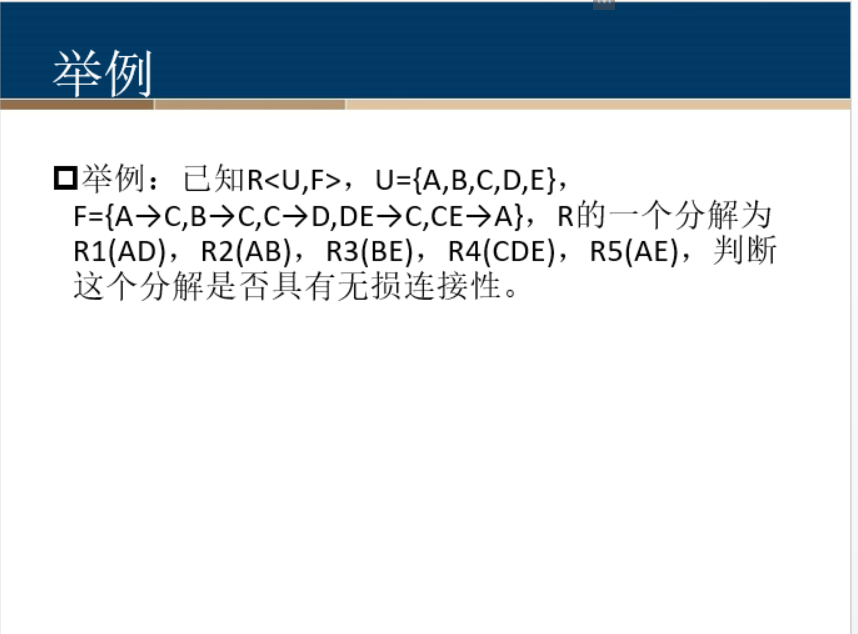

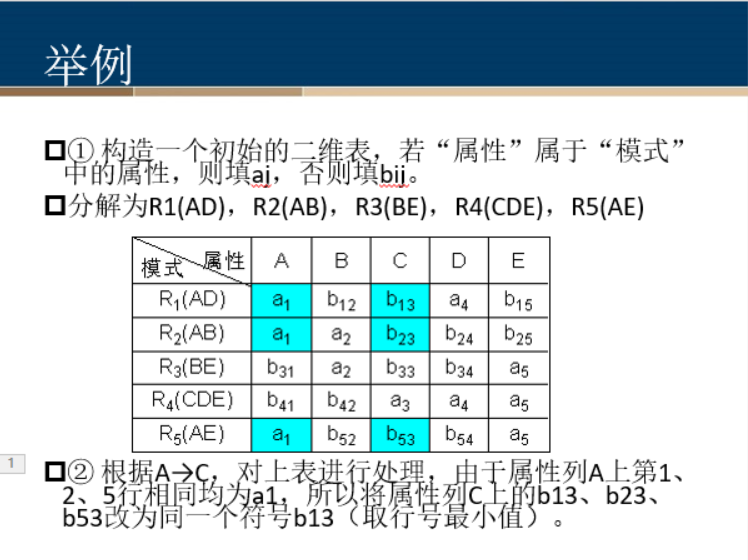

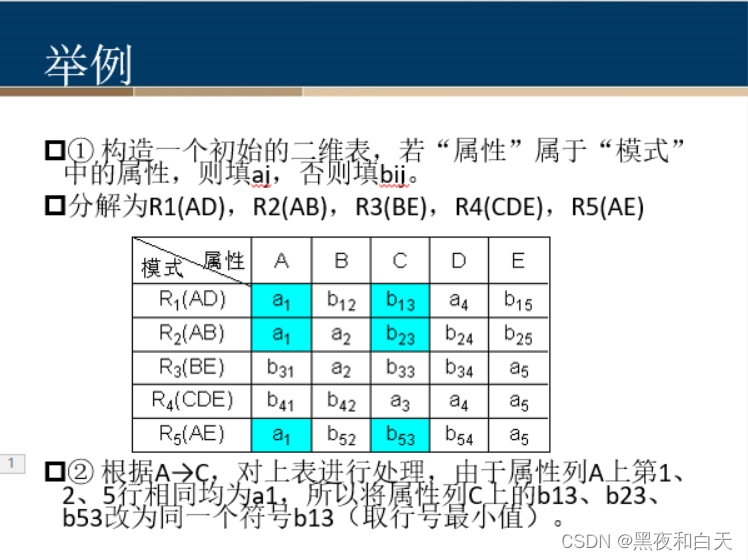

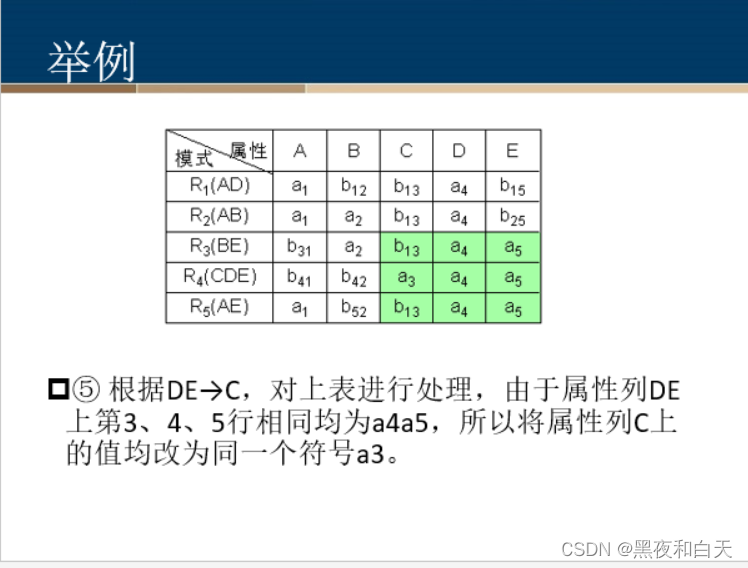

举例

![在这里插入图片描述]( https://img-blog.csdnimg.cn/b32cddcbfef1404382fd42bffa6fd0c0.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/ef395413ff024c47870ff7e35fb9d9fb.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/a365753cdef242c1808e87cf7656dc51.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/7a32254920da4bb5bd20e24b3422cdd7.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/2eaee948c38d41bda71ff1f15d508ae1.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/268ef12daf0c40a69134487b7bb90b48.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/ce1c52474b6447aa82ada8a1cdd15e6a.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

![在这里插入图片描述]( https://img-blog.csdnimg.cn/2b1196b109c64ec6b08599665baa503e.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)

判断无损连接

![在这里插入图片描述]( https://img-blog.csdnimg.cn/3559a39a7e4b402caa33a99ca799f7c6.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/93aaaed7b6304f1aa9d6acc8ac328b24.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述]( https://img-blog.csdnimg.cn/437949b3e2924293b904f7f8c2883233.png?x-oss-process=image/watermark ,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6buR5aSc5ZKM55m95aSp,size_20,color_FFFFFF,t_70,g_se,x_16)
