《欣陽讲图集》-自助餐还是套餐？

《欣陽讲图集》

主要讲解但不限于G101/G901系列

碎片化学习

时间在五分钟左右

初学者or老司机都可

总有我们触及不到的知识点



快上车小伙伴们

让我们遨游在知识的海洋

以下为正文

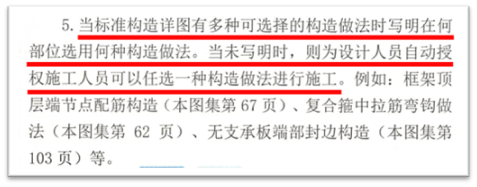

▲16G101-1 P7



图纸有多种做法究竟选哪个？

结算审计时，

审计说：按“小”的算

施工单位正确利益最大化要按“大”的计算。

       审计说；大大教导我们要勤俭节约，哪种做法省材料就按哪种计算。

有些小朋友被审计一忽悠就“怂了”，只怪当时没做资料确认，别急！

16G101-1 P7 “设计未注明时，施工单位任选”

从此“翻身农奴把歌唱”。

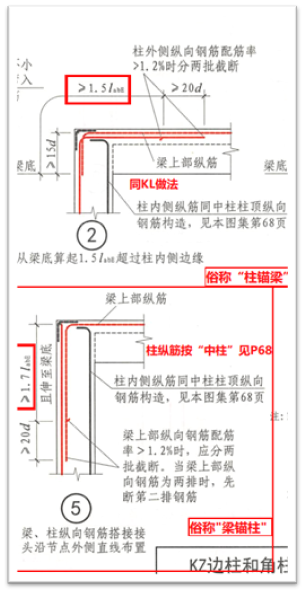

▲16G101-1 P67



举例说明: 16G101-1 P67

这个就是著名的：

“柱锚梁”、“梁锚柱“，



显然施工方在结算时更愿意倾向后者。

一般在车库、商业、共建等框架、框剪结构的顶层采用。

软件中如何操作呢？

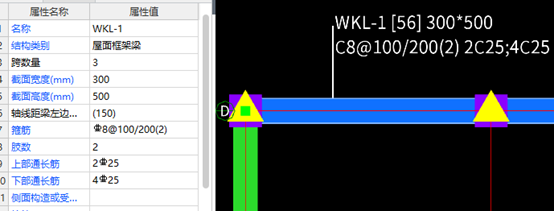

▲WKL “屋面框架梁”

首先梁必须是WKL，软件会自动识别为“屋面框架梁”

但是也有一些设计KL也需要按“屋面框架梁”计算，设计师一般会注明“当KL位于顶层时需按WKL的要求施工”，这点非常重要，小伙伴们千万别忘记了，这个时候需要把此梁的“结构类别”改为“屋面框架梁”。



是不是这样就完事了？

还有一个操作至关重要。

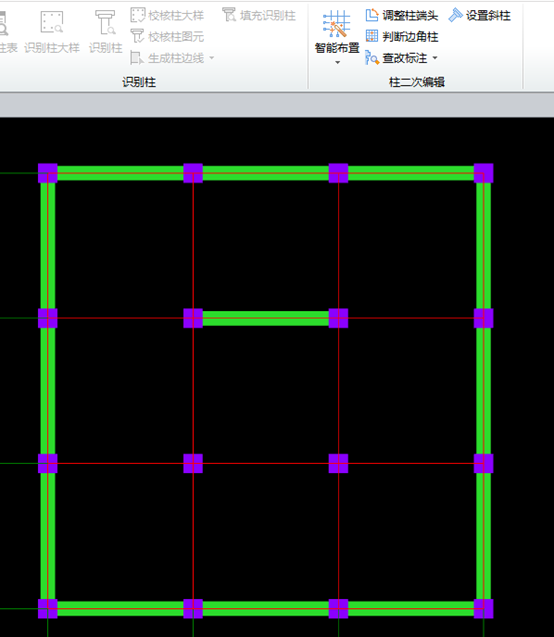

 ▲柱梁布置完成后点击“判断边角柱”

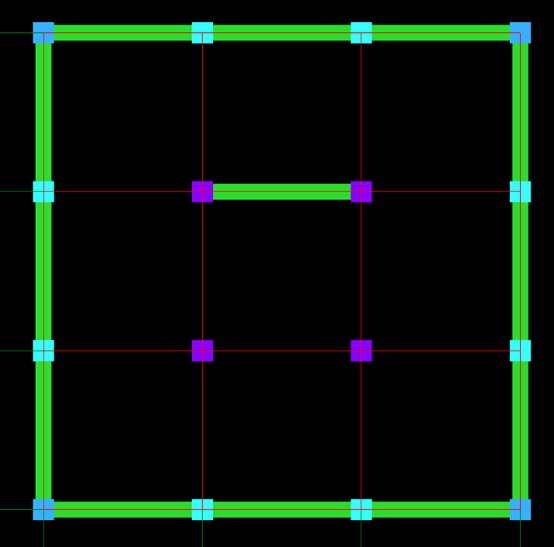

▲ “判断边角柱”之后，柱的颜色发生了变化



只有判断过边角柱后，才会按照选定的“自助餐”来计算钢筋工程量。

有几个注意点：

1；必须绘制了梁板后，才可以点击判断边角柱，否则可能不准确。

2；只有在顶层才发生作用，中间层是不需要判断边角柱的。





那么问题来了，是不是所有的可选项目都是“自助餐”呢？



答案是否定的！

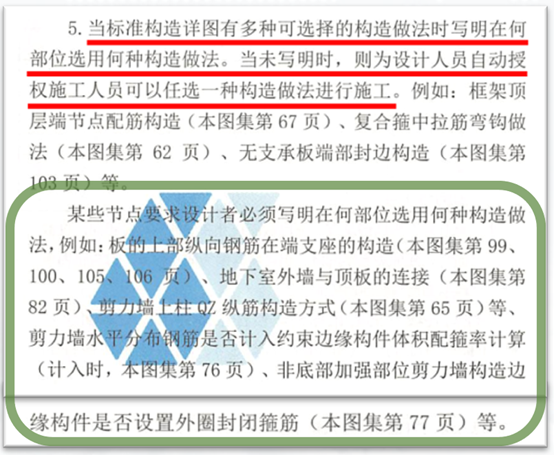

▲16G101-1 P7



不是所有的选择项都是可以任由施工方自选的。见绿色框的内容。。。

如板筋的做法，外墙与顶板的做法，QZ的做法，最重要的是“体积配箍率”，见下图

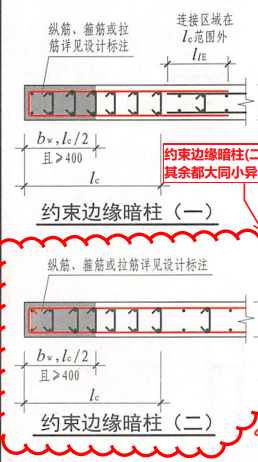

▲16G101-1 P76



尤其是P76页的“体积配箍率”，这个是整个“剪力墙结构”自11G101开始的一个难点， “一字型”做法的一、二，初学者可能看的一头雾水。一般设计师都会以“分解图”或者“三维图”来显示，如下；

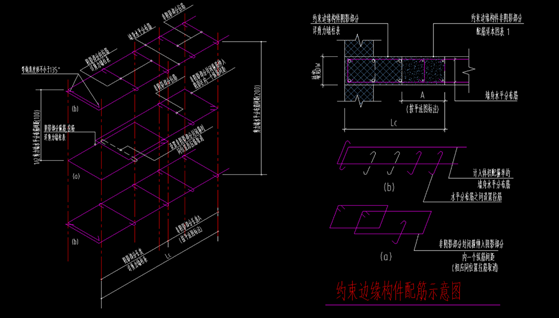

▲某工程实例-体积配箍率示意图



由于章节时间限制，以后章节会结合实际工程重点讲解此部分做法、算法与软件如何处理此部分的工程量。

由于本人才疏学浅，知识点和认知面难免有疏漏之处，有讲解不到位或者错误的地方，文末有讨论区，可以留言，您的每一条留言小编将会认真阅读

今天的内容就到这里了，小伙伴们有什么想法或者不同观点没，欢迎下方留言！
