01-《欣陽讲图集》-图集的前世今生！

《欣陽讲图集》-图集是个好东西，用错场合很尴尬！

《欣陽讲图集》-图集的前世今生！

今天将开启一个全新的版块

《欣陽讲图集》

主要讲解但不限于G101/G901系列

碎片化学习

时间在五分钟左右

初学者or老司机都可

总有我们触及不到的知识点

快上车小伙伴们

让我们遨游在知识的海洋

以下为正文

▲图集全家福

G101系列图集在我的记忆中经历了多个版本的革新和升级96G101、00G101、03G101、11G101到现在的16G101，其中具有划时代意义的要属03G101了，这个也是业界公认的平法创始人——陈青来教授的代表作。毫不夸张的说平法图集把图纸的数量至少压缩为以前的1/3以上，他改变了传统的将构件从结构平面布置图中引出或者用大量剖面图、配筋详图的繁琐方法，而是用整体直接表达的方式在各类构件的结构平面布置图上，避免施工、造价人员产生错误概念。

目前的工民建项目常用的图集主要为16G101-1 -2 -3、18G901-1 -2 -3、和17G101-11

那么这么多的图集又有什么联系和不同之处呢？下面我总结了一下：

16G是平法表示制图规则与详图

18G是钢筋的排布详图
-3 是基础（筏板、独基、条基、承台）

-2是楼梯

-1是除-3 -2以外的所以构件

17G101-11是对于16G系列的一个解释（官方答疑）

二次结构部分未包含在这几本之内（12G614）

▲今天所讲范围主要在这一本上开篇

16G101（以下简称G101）系列图集包括两部分：“平法制图规则”与“标准构造详图”两部分。刚接触图集的造价人员会有点懵，这两部分有什么联系和区别呢？

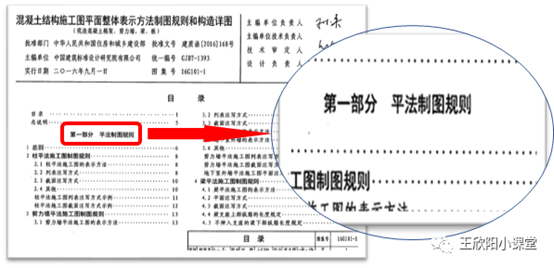

▲第一部分平法制图规则

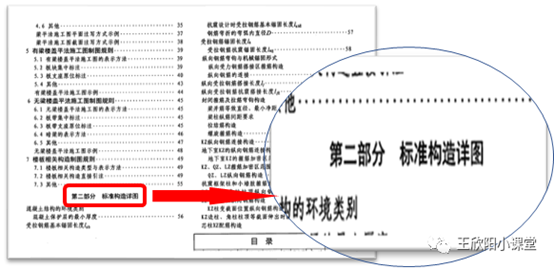

▲第二部分标准构造详图

简单通俗的讲就是；

第一部分-“平法制图规则”，设计方式和方法，各种符号代表什么意思。

第二部分-“构造详图”，是各种钢筋的具体弯折，起步、间距、相互关系，使大家有更直观的理解。

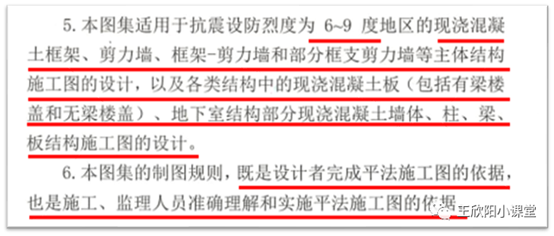

▲图集的使用范围 16G101-1P5

并不是所有的构件都参照此图集计算。

首先是基础以上部分的建筑物。

其次是钢筋混凝土主体结构构件。

（包含地下室部分，但是砖混结构的所有构件都不包含在此本图集内，例如构造柱、门窗框柱、腰梁、过梁等等）

图集对于甲方、乙方、设计方、第三方、监理方都具有效力也是依据。但并非所有图集都可以作为依据，当本工程的设计引用该图集时才产生效力。

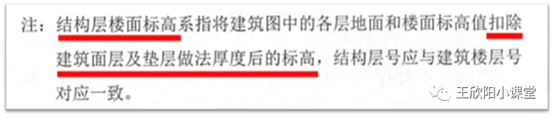

▲结构层标高 16G101-1P6

“结构层楼面标高”是指主体结构的板面标高（不含建筑做法的面层厚度），此部分的理解与设置会影响竖向构件的工程量。

尤其是首层无结构板时需注意。

以下广联达为例

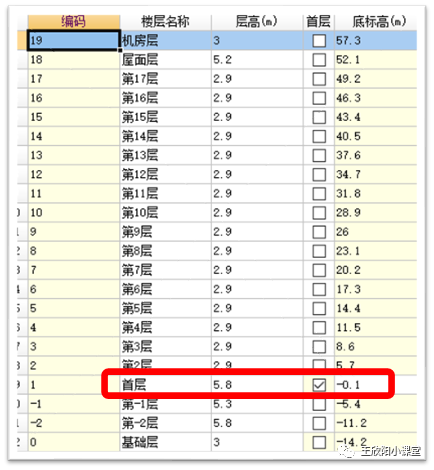

▲广联达软件中的楼层信息

一般的建筑物首层楼地面标高为+-0.00，这个就是整个建筑物的起始标高，以上为正标高，以下为负标高。在结构主体施工时需预留首层建筑做法的厚度，使最后的完成面高度正好为+-0.0面标高，其他算量软件在计算设置的时候也应注意此问题，尤其是一些结构面层较厚时所产生的量差还是相当可观的！另外在一些群体工程在划分工程量时也应注意此问题！

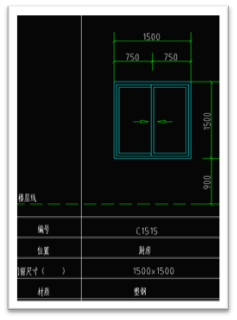

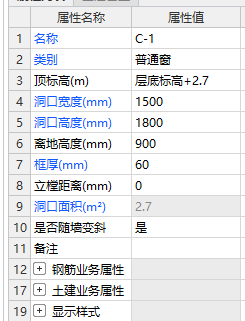

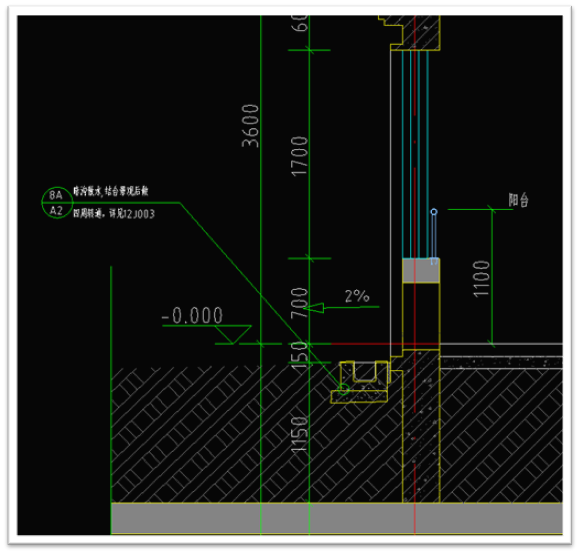

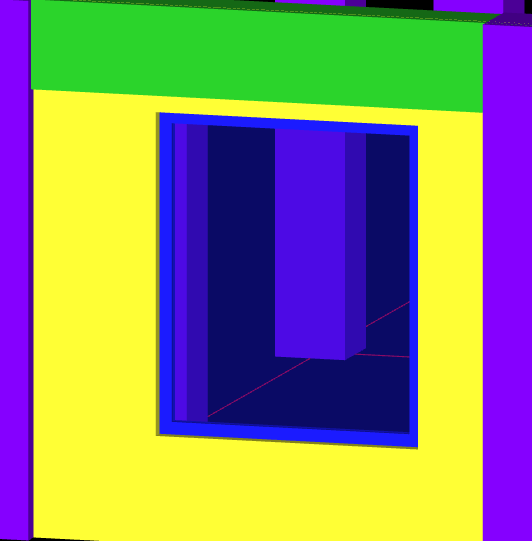

以下举两个实际例子：
