实验4 汇编应用编程和c语言程序反汇编分析

实验结论

1. 实验任务1

编程：在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm!'。

源程序：

DATAS SEGMENT
     db 'welcome to masm!';    ;闪烁1+背景3+高亮1+前景颜色3（RGB）
     db 00000010B              ;黑底绿字
     db 00100100B              ;绿底红字
     db 01110001B              ;白底蓝字
DATAS ENDS

STACKS SEGMENT
     db 16 dup(0)                ;多次嵌套循环，储存cx
    ;此处输入堆栈段代码
STACKS ENDS

CODES SEGMENT
    ASSUME CS:CODES,DS:DATAS,SS:STACKS
START:
    MOV AX,DATAS
    MOV DS,AX                    ;ds指向字符串
    ;此处输入代码段代码
    mov ax, 0b800H             ;指初始缓存
    mov es, ax

    mov ax, stacks               ;指栈
    mov ss, ax
    mov sp, 10h                   ;指栈顶


    mov cx, 3                      ;设置外围循环次数，共三行
    mov bx, 16                    ;颜色数据的初始偏移地址
    mov di, 720h                 ; 初始化 di显存

s:  push cx

    mov cx, 16                    ;内循环16次，16个字符
    mov si, 0                       ;初始化 si

s0: mov al, ds:[si]              ;取数据段内对应字符
    mov ah,ds:[bx]
    ;mov es:[bx+si],al            ;  低位存放字符
    ;mov es:[bx+si+1],ah       ; 高位存放颜色
    mov es:[di],ax                 ;写入显存
    inc si                                ; si + 1，移向数据段下一字符
    add di, 2                          ; di + 2，移向显存下一个字

    loop s0;

    pop cx
    add di,080h        ;实现换行0a0h -32
    inc bx                 ;bx改变一个字节
    loop s

    MOV AH,4CH
    INT 21H
CODES ENDS
    END START

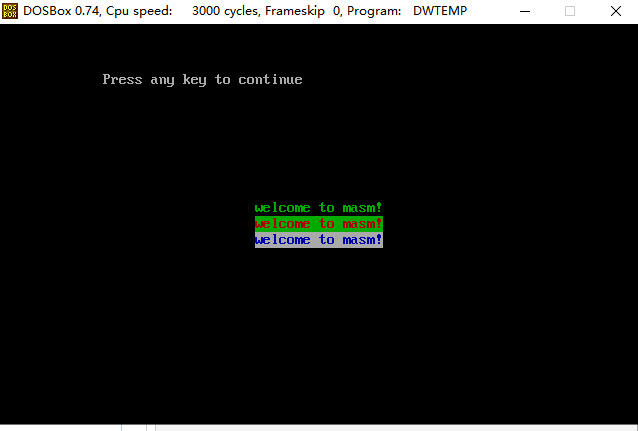

程序结果：

2. 实验任务2

编写子程序 printStr，实现以指定颜色在屏幕上输出字符串、调用它完成字符串输出。

assume cs:code, ds:data
data segment
    str db 'try', 0
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset str
    mov al, 2
    call printStr

    mov ah, 4ch
    int 21h

printStr:
    push bx
    push cx
    push si
    push di

    mov bx, 0b800H
    mov es, bx
    mov di, 0
s:    mov cl, [si]
    mov ch, 0
    jcxz over
    mov ch, al
    mov es:[di], cx
    inc si
    add di, 2
    jmp s

over:    pop di
    pop si
    pop cx
    pop bx
    ret

code ends
end start

汇编、链接、运行程序，观察运行结果：

把 line3 改为：

str db 'another try', 0

把line12改为：

mov al, 4

再次汇编、运行程序，观察运行结果：

基于运行结果，理解源代码，以及，组合使用转移指令call和ret实现子程序的原理与方法。具体地，在

line18-40中：

Q1: line19-22, line36-39，这组对称使用的push、pop，这样用的目的是什么？

A1:多次循环，替父程序保存寄存器的值，使子程序的执行更加便捷。

Q2:line30的功能是什么？

A2:将字符和对应的颜色信息存储到显存中。

3. 实验任务3

使用任意文本编辑器，录入汇编源程序task3.asm。

assume cs:code, ds:data
data segment
        x dw 1984
        str db 16 dup(0)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, x
        mov di, offset str
        call num2str

        mov ah, 4ch
        int 21h

num2str:
        push ax
        push bx
        push cx
        push dx

        mov cx, 0
        mov bl, 10
s1:
        div bl
        inc cx
        mov dl, ah
        push dx
        mov ah, 0
        cmp al, 0
        jne s1
s2:
        pop dx
        or dl, 30h
        mov [di], dl
        inc di
        loop s2

        pop dx
        pop cx
        pop bx
        pop ax

        ret
code ends
end start

子任务1:

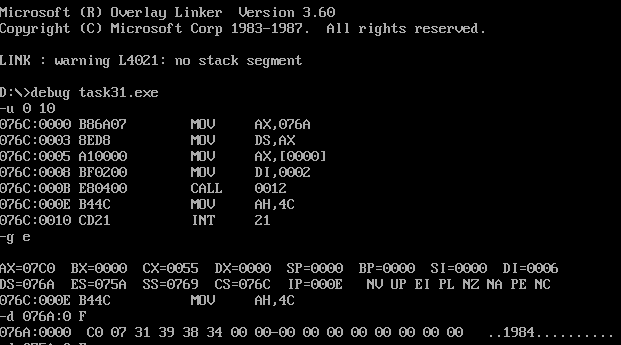

对task3.asm进行汇编、链接，得到可执行程序后，在debug中使用u命令反汇编，使用g命令执行

到line15(程序退出之前)，使用d命令查看数据段内容，观察是否把转换后的数字字符串'1984'存放

在数据段中str标号后面的单元。

子任务 2：

对 task3.asm 源代码进行修改、完善，把 task2.asm 中用于输出以 0 姐为的字符串的子程序加进来，实现对转换后的字符串进行输出

assume cs:code, ds:data
data segment
        x dw 1984
        str db 16 dup(0)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, x
        mov di, offset str
        call num2str

        mov si, offset str

        call printStr

        mov ah, 4ch
        int 21h

num2str:
        push ax
        push bx
        push cx
        push dx

        mov cx, 0
        mov bl, 10
s1:
        div bl
        inc cx
        mov dl, ah
        push dx
        mov ah, 0
        cmp al, 0
        jne s1
s2:
        pop dx
        or dl, 30h
        mov [di], dl
        inc di
        loop s2

        pop dx
        pop cx
        pop bx
        pop ax

        ret

printStr:
    push bx
    push cx
    push si
    push di

    mov bx, 0b800H
    mov es, bx
    mov di, 0
s:      mov cl, [si]
    mov ch, 0
    jcxz over
    mov ch, al
    mov es:[di], cx
    inc si
    add di, 2
    jmp s

over:   pop di
    pop si
    pop cx
    pop bx
    ret

code ends
end start

4. 实验任务4
使用任意文本编辑器，录入汇编源程序task4.asm。

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0

s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start

汇编、链接、运行程序，输入一个字符串并以#结束（比如，2020, bye#)观察运行结果。结合运行结果，理解程序功能，了解软中断指令。

Q：line12-19实现的功能是？

A: 从键盘中输入字符串，直到遇到#停止。

Q：line21-27实现的功能是？

A: 将数据段中的字符显示输出。

5. 实验任务5

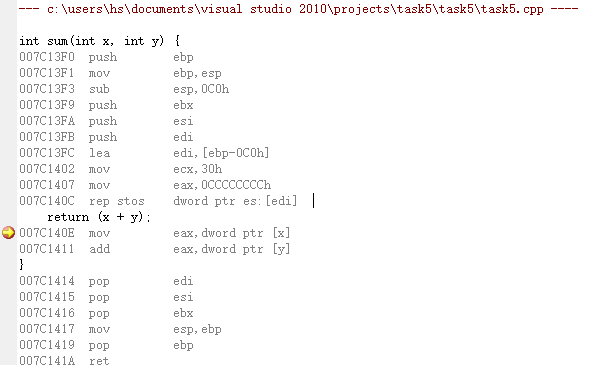

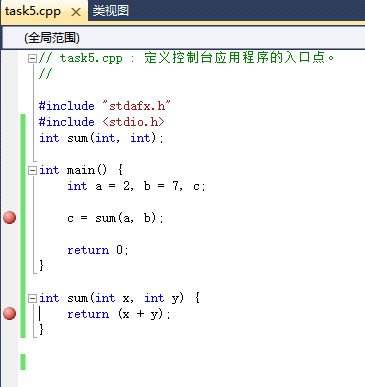

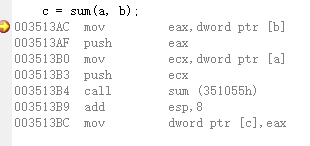

在visual studio集成环境中，编写一个简单的包含有函数调用的c程序。代码如下：

#include <stdio.h>
int sum(int, int);
 int main()
{
    int a = 2, b = 7, c;
     c = sum(a, b);

    return 0;
 }
int sum(int x, int y)
{ return (x + y); }
