实验2 汇编源程序编写与汇编、调试

四、实验结论

1. 实验任务1

使用任意一款文本编辑器，编写8086汇编源程序ex1.asm。源代码如下:

;ex1.asm
assume cs:code
code segment
        mov ax, 0b810h
        mov ds, ax
        mov byte ptr ds:[0], 1
        mov byte ptr ds:[1], 1
        mov byte ptr ds:[2], 2
        mov byte ptr ds:[3], 2
        mov byte ptr ds:[4], 3
        mov byte ptr ds:[5], 3
        mov byte ptr ds:[6], 4
        mov byte ptr ds:[7], 4
mov ah, 4ch
        int 21h
code ends
end

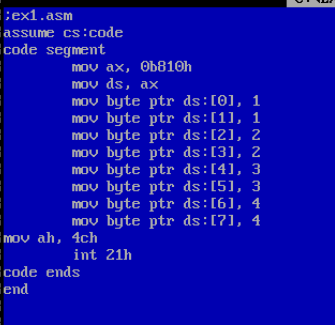

进入edit:

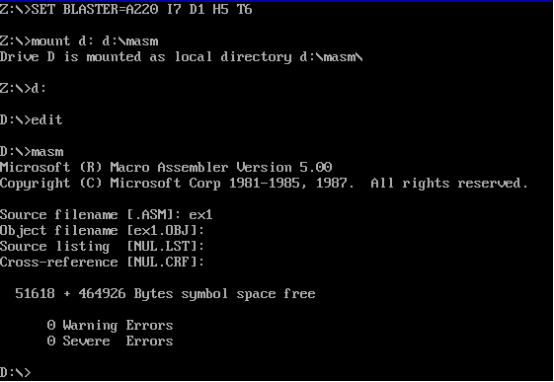

使用masm、link工具汇编、链接的命令行及运行结果:

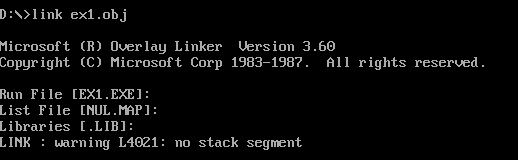

link:对生成的目标文件ex1.obj进行和库的连接，生成可执行文件

使用debug调试:

CX的值为0031H，使用u命令反汇编：

使用g命令执行到line16：

执行到结尾：

过程中，有生成图像：

2. 实验任务2

使用任意一款文本编辑器，编写8086汇编源程序ex2.asm。源代码如下：

;ex2.asm
assume cs:code
code segment
    mov ax,0b810h
    mov ds,ax

    mov bx,0
    mov ax,101H
    mov cx,4
s:    mov [bx],ax
    add bx,2
    add ax,101H
    loop s
    mov ah,4ch
    int 21h
code ends
end

edit模式中：

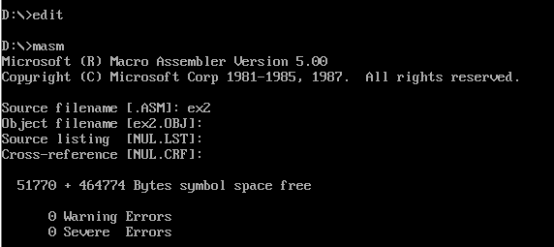

使用masm、link工具汇编、链接的命令行及运行结果：

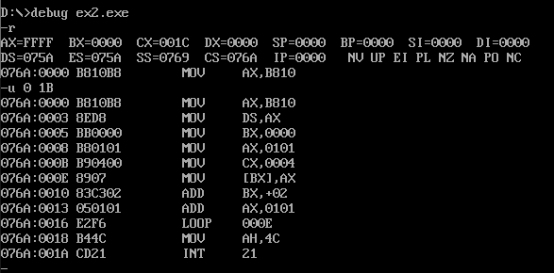

使用debug调试，CX的值为001CH，使用u命令反汇编：

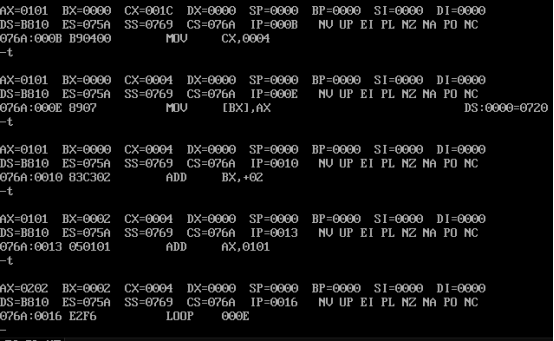

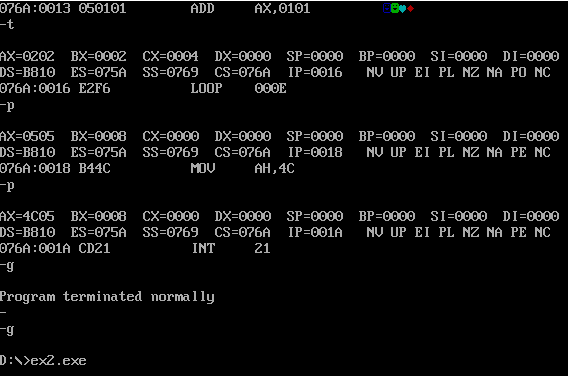

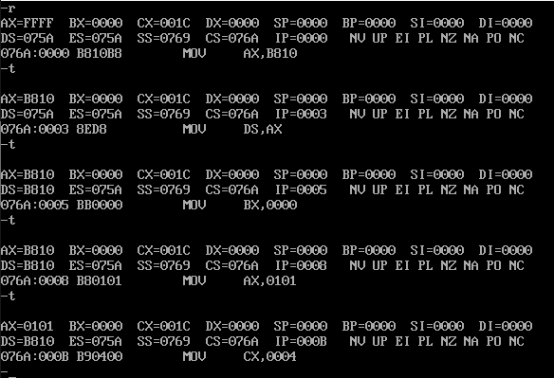

使用t命令单步执行，直到loop时用p命令：

执行程序后可以看见右上角图片：

当将程序中mov cx,4改为 mov cx, 8 ，保存后重新汇编、链接、运行，可以看见右上角图片发生改变：

Q：ex2.asm和ex1.asm，它们实现的是否是相同的功能和效果？在具体实现上有什么不同？

A：可以得出它们所实现的功能和效果是相同的，都完成了图案的输出。

具体实现上，ex1.asm使用了byte ptr的形式直接填入了8个数，而ex2.asm使用了loop循环将值在相同的内存地址中存入数据。

3. 实验任务3

综合使用loop,[bx]，编写完整汇编程序，实现向内存b800:07b8开始的连续16个字单元重复填充字数据0237H。

要求：

　　• 编写汇编源程序、给出运行结果截图。

　　• 把填充的字数据，从0237H 改成0239H，再次保存后，汇编、链接、运行，观察结果。

　　• 把填充的字数据，从0237H 改成0437H，再次保存后，汇编、链接、运行，观察结果。

猜测并分析，这个字数据中高位字节里存放的是什么信息，低位字节里存放的是什么信息。

源代码：

;ex2.asm
assume cs:code
code segment
    mov ax, 0b800h
    mov ds, ax
    mov bx, 07b8h
    mov ax, 0237H
    mov cx, 10h
s:    mov [bx], ax
    add bx, 2
    loop s
    mov ah, 4c00h
    int 21h

code ends
end

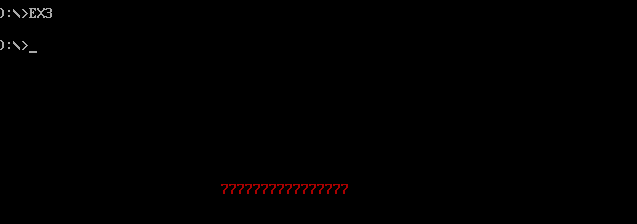

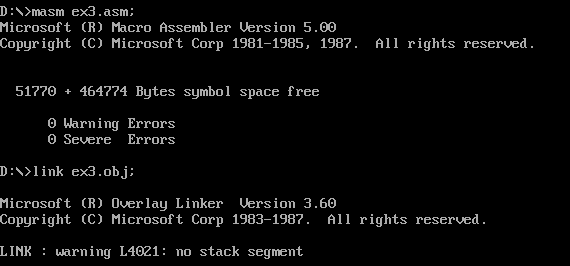

运行结果：

更改一：填充字数据0239H：

运行结果：

更改二：填充字数据0437H：

运行结果：

得出猜想：高位字节里存放的是颜色信息，低位字节里存放的是内容信息。

4. 实验任务4

编写完整汇编源程序，实现向内存0:200~0:23F依次传送数据0~63(3FH)。

♦ 必做

　　• 综合使用[bx]和loop，编写汇编源程序

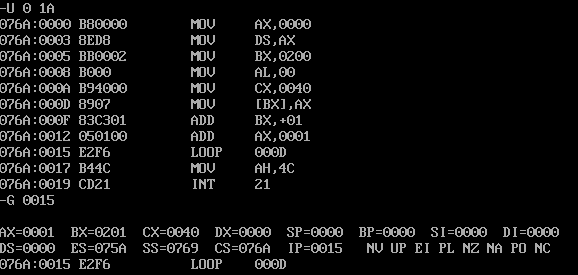

　　• 灵活使用debug的t命令、g命令、p命令调试。在程序退出前，用d命令查看0:200~0:23F，确认是否将0~3F传送至此段内存区域。

♦ 选做*

　　• 利用栈的特性，综合使用loop，push实现（限定仅使用8086中已学过指令实现），编写源程序

　　• 灵活使用debug的t命令、g命令、p命令调试。在程序退出前，用d命令查看0:200~0:23F，确认是否将0~3F传送至此段内存区域。

♦ Tips:

这道练习，本质上就是把一组连续的字节数据（常数），送到指定的连续的字节单元。

如果利用栈实现，借助push和loop实现连续入栈操作。需要注意：

① 初始时ss和sp的设置

② 8086的入栈操作，是从高地址单元→低地址单元方向的；

③ 8086的入栈操作，只能以字为单元。但这里是字节数据，如何灵活处理？

; ex4.asm
assume cs:code
code segment
    mov ax, 0000H
    mov ds, ax
    mov al, 0000h
    mov bx, 0200h
    mov cx, 0040h
s:  mov [bx], ax

    add bx, 1
    add ax, 1

    loop s
    mov ax,4c00h
    int 21h
code ends
end

5. 实验任务5

教材实验4(3)（P121）

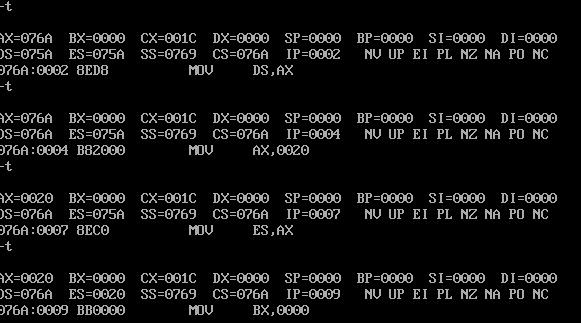

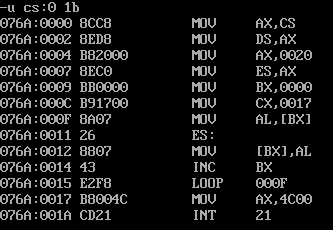

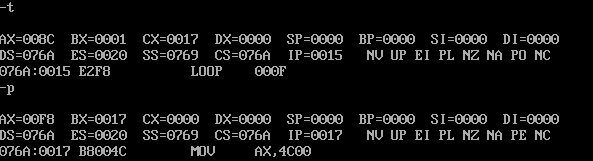

下面的程序的功能是将“mov ax,4c00h”之前的指令复制到内存0：200处，补全程序。上机调试，跟踪运行结果。

assume cs:code
code segment
    mov ax,076Ah
    mov ds,ax
    mov ax,0020h
    mov es,ax
    mov bx,0
    mov cx,0017h
s:    mov al,[bx]
    mov es:[bx],al
    inc bx
    loop s
    mov ax,4c00h
    int 21h
code ends
end

因为17H-0=23
