【matlab】使用matlab算出如图所示的电路上通过各负载的电流

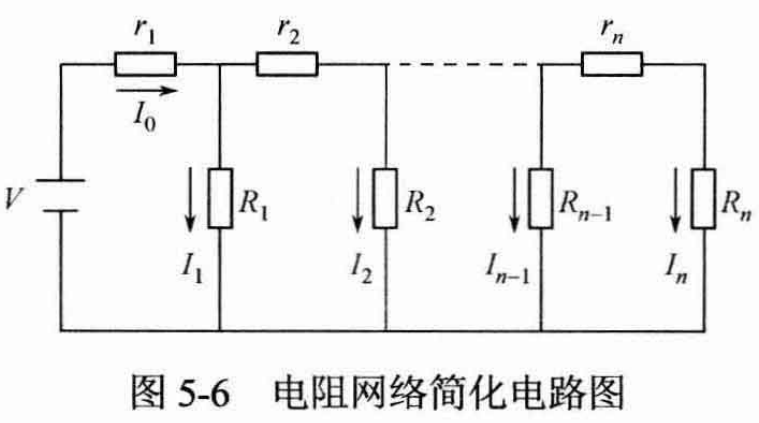

—种大型输电网络可以简化为图 5-6 所示的电路，其中R1,R2,...Rn表示负载电阻，r1,r2,...rn表示线路内阻，设电源电压为V。



function I=RL(n)%输入的n为电路的负载个数
R=6;%负载
r=1;%导线内阻
V=18;%电压源
a=zeros(n,1);
I=zeros(n+1,1);
a(1)=R+r;%电路电阻值，从右往左计数
for i=2:n
    a(i)=r+a(i-1)*R/(a(i-1)+R);
end
I(n+1)=V/a(n);&I0
I(1)=I(n+1)*a(n-1)/(R+a(n-1));%通过负载R1的电流
c=I(n+1)-I(1);
for i=2:n
    I(i)=c*a(n-2)/(R+a(n-1));%通过负载Ri的电流
    c=c-I(i);
end
