信号处理趣学D3——工程测试技术模拟信号采样

小虎利用MATLAB对余弦函数$y=cos(2\pi t)$进行采样，并且将采样后的结果与原结果对比，可以看见，采样能够较符合整个函数的走势。

目录

• 结果
• 代码分析
• 完整代码
• 更多

结果

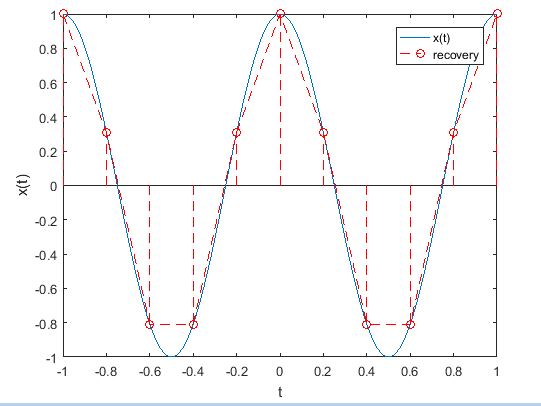

f=5HZ.

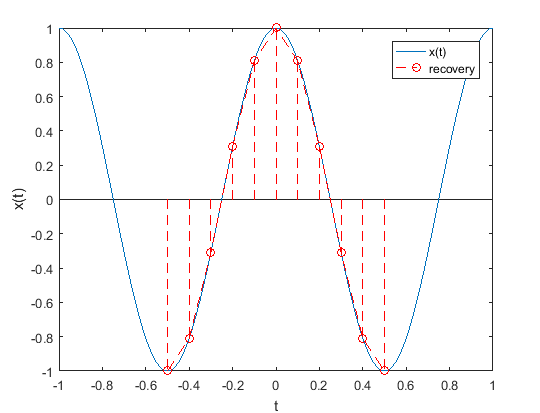

f=10HZ.（采样点数不变，仍为11个）

随着采样频率的的升高，采样点会越来越多,精度越高

代码分析

原函数，并画图

t=-1:0.01:1;
x_t=cos(2*pi*t);
plot(t,x_t);

由采样点数和采样频率定义采样函数。

n=-5:5;
fs=5;
xx=cos(2*pi*n/fs);

画图。

stem(n/fs,xx,'r--');
plot(n/fs,xx,'r--');

完整代码

t=-1:0.01:1;
x_t=cos(2*pi*t);
plot(t,x_t);
hold on;
n=-5:5;
fs=5;
xx=cos(2*pi*n/fs);
stem(n/fs,xx,'r--');
plot(n/fs,xx,'r--');
xlabel('t');
ylabel('x(t)');
legend('x(t)','recovery');
