用AutoCAD画尺寸链小结

近日小虎用Autocad画了尺寸链，这里分享一下过程和技巧。
在这里插入图片描述

文章目录

页面比例调整

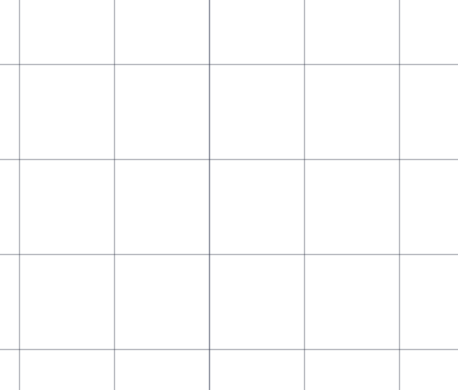

建立箭头前，先把页面放大一点，不然由于箭头默认很小，调大小不方便。
在这里插入图片描述

建立箭头

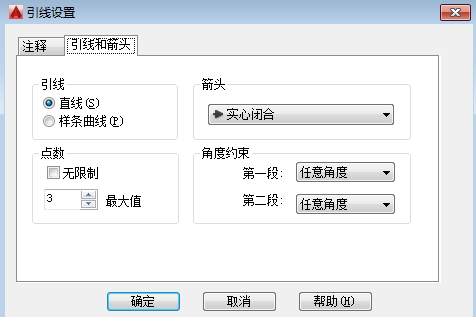

命令栏输入LE，输入S，设置注释无。即可插入。
在这里插入图片描述
在这里插入图片描述

箭头对齐

选中箭头，缩放一下，相较于尺寸边界上。
在这里插入图片描述

复制——高效

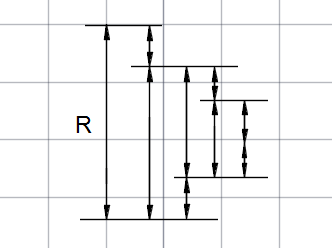

由于箭头大小一定，所以一般来讲，画完两个就可以复制了，然后把箭头尾部大小伸缩一下。
在这里插入图片描述

文字插入

单行文字即可标注，多行文字可以输入上下标。

批量调整文字大小

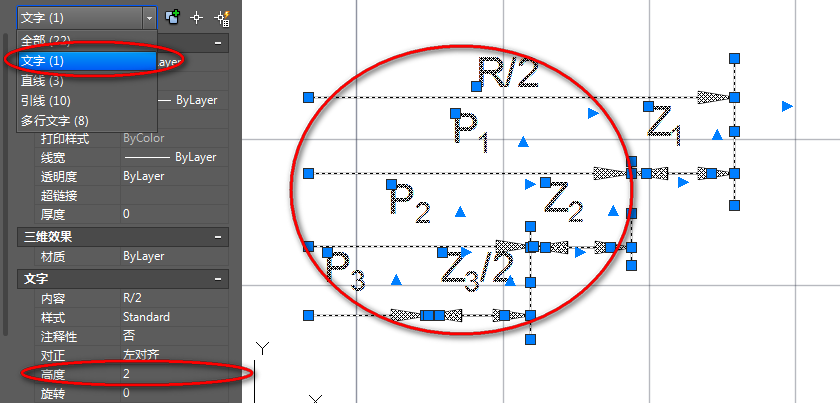

选中，切换为文字属性，调整文字高度即可。
在这里插入图片描述
