实验3 多个段的汇编源程序编写与调试

1. 实验任务1



　　　　使用任意一款文本编辑器，编写8086汇编源程序ex1.asm。源代码如下：

;ex1.asm
assume cs:code
code segment
    mov ax, 0b810h
    mov ds, ax
    mov byte ptr ds:[0], 1
    mov byte ptr ds:[1], 1
    mov byte ptr ds:[2], 2
    mov byte ptr ds:[3], 2
    mov byte ptr ds:[4], 3
    mov byte ptr ds:[5], 3
    mov byte ptr ds:[6], 4
    mov byte ptr ds:[7], 4
    mov ah, 4ch
    int 21h
code ends
end

阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指 令的功能。

　　使用masm、link对task1.asm进行汇编、链接，得到可执行文件task1.exe，运行并观　　察结果。

　　使用debug工具对程序进行调试，执行到程序返回前，即line27之前，观察结果。



　　修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

db 5 dup(2)
--> 改成:
db 2,3,4,5,6

基于观察，分析、猜测这里的数值作用是什么。







 （1）首先向数据段的前10个字节输入数据，其中db 5 dup(2)表示5个重复的2（字节数据）。向附加段寄存器es输送显存地址（在内存地址结构中，B8000H~BFFFFH共32KB的空间，为80x25彩色字符模式的显示缓冲区。向这个地址空间写入数据，写入的内容将立即出现在显示器）。执行5次循环，循环的内容是：将数据段中的字符数据送往显存地址中，并执行add al,odfh(将小写转化为大写)，mov al, [5+si],mov es:[di+1], al(为设置显示颜色的操作，将2送往显存中存储对应字符地址的下一个地址，实现控制颜色)。



（2）db 2,3,4,5,6即设置颜色的值为不同颜色。

2. 实验任务2



已知数据段data中定义字节数据如下：

data segments
db 23, 50, 66, 71, 35
data ends

编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

assume cs:code, ds:data
data segment
    db 23,50,66,71,35
data ends
code segment
start:
    mov ax,data
    mov ds,ax
    mov di,0
    mov cx,5
s:  mov ah,0　　　　　　　
    mov al,ds:[di]　　　　　　
    mov bl,10
    div bl　　　　　　　　
    mov ds:[di+10],al　　
    mov ds:[di+11],ah　　
    mov ah,2　　　　　　
    mov dl,ds:[10+di]
    add dl,30h
    int 21h　　　　　　　
    mov ah,2　　　　　　
    mov dl,ds:[11+di]　　
    add dl,30h
    int 21h
    mov ah,2
    mov dl," "
    int 21h
    inc di
    loop s
    mov ax,4c00h
    int 21h
code ends
end start





 3. 实验任务3

教材「实验5 编写、调试具有多个段的程序」(1) 程序源码见task3.asm

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start







 1、CPU执行程序，程序返回前，data段中数据为多少？

0123，0456，0789，0abc,0def,0fed,0cba,0987

2、CPU执行程序，程序返回前，cs=076c,ss=0769,ds=075a

3、设程序加载后，code段的段地址为X，则data段的段地址为x-2,stack段的段地址为x-1

4. 实验任务4



教材「实验5 编写、调试具有多个段的程序」(2) 程序源码见task4.asm。

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start







 21由42-十进制（16+16）=22得出

data段中的数据为：0123h, 0456h

CPU执行程序，程序返回前，cs=076C、ss=076B、ds=076A

设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1

如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为：(N/16)*16   注意： (N/16)向上取整。

5. 实验任务5

此部分书写内容： 附上源代码文件task5.asm 回答教材中①②③三个问题。 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start



 1、CPU执行程序，程序返回前，data段中的数据为：0123h, 0456h

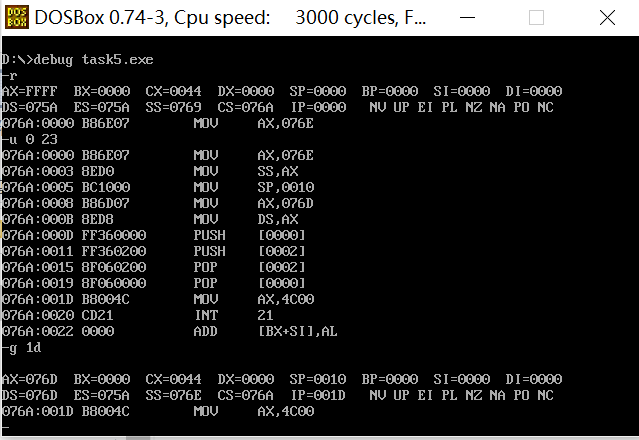

2、CPU执行程序，程序返回前，cs=076A,ss=076E,ds=076D



3、设程序加载后，code段的段地址为X，则data段的段地址为X+3，stack段的段地址为X+4

6. 实验任务6

此部分书写内容： 回答教材中提出的问题，并按要求说明原因。

实验任务五可以正常执行。如果不指名程序入口，实验任务三和四代码的前几行数据段将被当做代码来执行，

而实验任务五的代码把数据段和栈段的内容放在代码段的后面，所以不会影响程序的正常执行。

7. 实验任务7

此部分书写内容： 附上完整源代码文件task7.asm

附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正 确实现了题目要求。

1
assume cs:code<br>a segment<br>  db 1,2,3,4,5,6,7,8<br>a ends<br><br>b segment<br>  db 1,2,3,4,5,6,7,8<br>b ends<br><br>c segment   <br>  db 8 dup(0)<br>c ends<br><br>code segment<br>start:<br>       mov ax,a<br>       mov ds,ax<br>       mov si,0<br>       mov cx,8<br>       s:mov al,ds:[si]<br>       add al,ds:[si+16]<br>       mov ds:[si+32],al<br>       inc si<br>       loop s<br>       mov ax,4c00h<br>       int 21h<br>code ends<br>end start

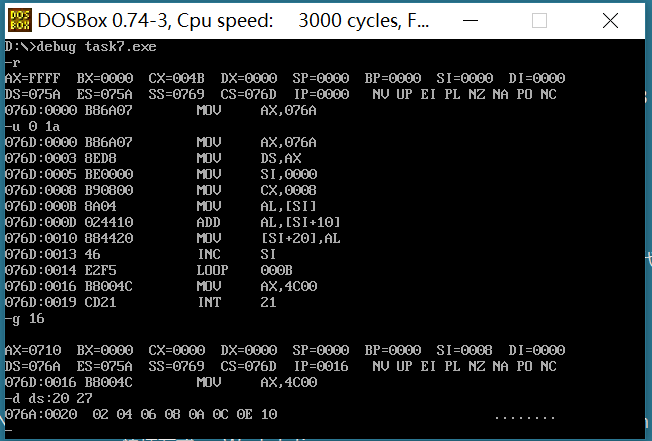

 指令长度为4BH ，数据段共占用30H个字节，故 u 0 1a ，g命令执行到编号为16的指令之前，调用d命令查看c处的内存单元内容 c的起始地址为 ds:20 共对8个字节的数字进行加法，故查看到27截至。

8. 实验任务8

此部分书写内容： 附上完整源代码文件task8.asm 附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正 确实现了题目要求。

assume cs:code
a segment
    dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
    dw 8 dup(0)
b ends

code segment
start:
    mov ax,a
    mov ds,ax
    mov bx,0
    mov ax,b
    mov ss,ax
    mov sp,16
    mov cx,8
    s:push [bx]
    add bx,2
    loop s
    mov ax,4c00h
    int 21h
code ends
end start



 指令总长度为4FH，其中30H为数据段和栈段的内容，故u 0 1E

调用d命令查询cpu执行后栈段中的内容如图



1. 实验任务1

使用任意文本编辑器，录入汇编源程序task1.asm。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
assume cs:code, ds:data
data segment
db 'Nuist'
db 5 dup(2)
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, 0b800H
mov es, ax
mov cx, 5
mov si, 0
mov di, 0f00h
s: mov al, [si]
and al, 0dfh
mov es:[di], al
mov al, [5+si]
mov es:[di+1], al
inc si
add di, 2
loop s
mov ah, 4ch
int 21h
code ends
end start

阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指 令的功能。

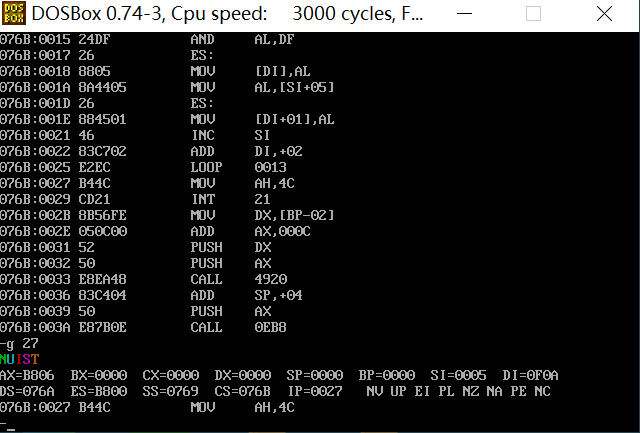

　　使用masm、link对task1.asm进行汇编、链接，得到可执行文件task1.exe，运行并观　　察结果。

　　使用debug工具对程序进行调试，执行到程序返回前，即line27之前，观察结果。

　　修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

?
1
2
3
db 5 dup(2)
--> 改成:
db 2,3,4,5,6

 基于观察，分析、猜测这里的数值作用是什么。

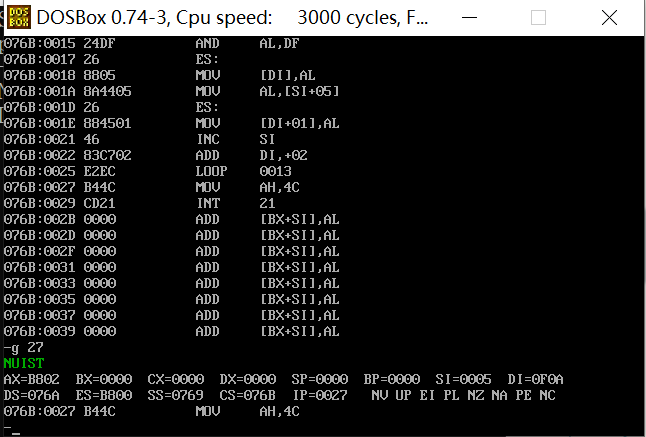

 （1）首先向数据段的前10个字节输入数据，其中db 5 dup(2)表示5个重复的2（字节数据）。向附加段寄存器es输送显存地址（在内存地址结构中，B8000H~BFFFFH共32KB的空间，为80x25彩色字符模式的显示缓冲区。向这个地址空间写入数据，写入的内容将立即出现在显示器）。执行5次循环，循环的内容是：将数据段中的字符数据送往显存地址中，并执行add al,odfh(将小写转化为大写)，mov al, [5+si],mov es:[di+1], al(为设置显示颜色的操作，将2送往显存中存储对应字符地址的下一个地址，实现控制颜色)。

（2）db 2,3,4,5,6即设置颜色的值为不同颜色。

2. 实验任务2

已知数据段data中定义字节数据如下：

?
1
2
3
data segments
db 23, 50, 66, 71, 35
data ends

 编写程序，在屏幕上以十进制整数形式打印输出这5个两位数。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
assume cs:code, ds:data
data segment
    db 23,50,66,71,35
data ends
code segment
start:
    mov ax,data
    mov ds,ax
    mov di,0
    mov cx,5
s:  mov ah,0　　　　　　　　//*将字节数据存入ax寄存器中，因为ax存储2个字节，所以
    mov al,ds:[di]　　　　　　ah中存0*//
    mov bl,10
    div bl　　　　　　　　　//ax中数据除以10，余数存在ah，商存在al
    mov ds:[di+10],al　　//将商的内容存入数据段中，（取可用的内存单元即可）
    mov ds:[di+11],ah　　//将商的内容存入数据段中，（取可用的内存单元即可）
    mov ah,2　　　　　　　//*
    mov dl,ds:[10+di]     显示商
    add dl,30h
    int 21h　　　　　　　*//
    mov ah,2　　　　　　 //*
    mov dl,ds:[11+di]　　 显示余数
    add dl,30h
    int 21h            *//
    mov ah,2
    mov dl," "
    int 21h
    inc di             //di自增1，用于读取下一位置处的字节数据
    loop s
    mov ax,4c00h
    int 21h
code ends
end start



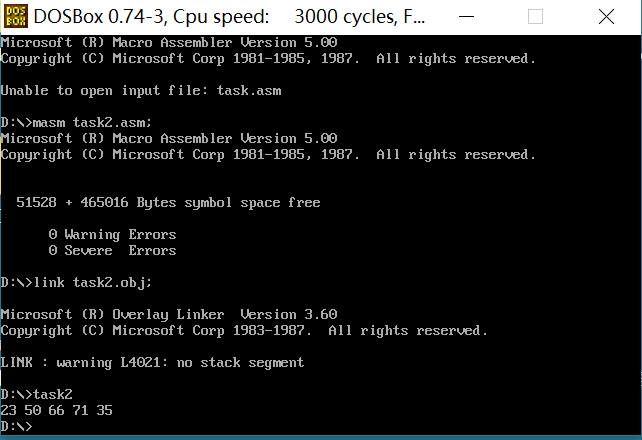

3. 实验任务3

教材「实验5 编写、调试具有多个段的程序」(1) 程序源码见task3.asm

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start









1、CPU执行程序，程序返回前，data段中数据为多少？

0123，0456，0789，0abc,0def,0fed,0cba,0987

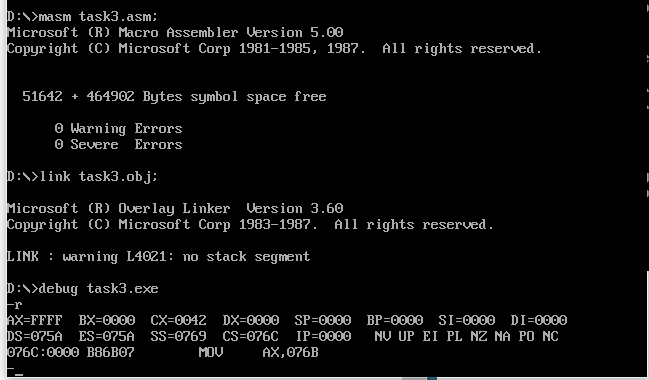

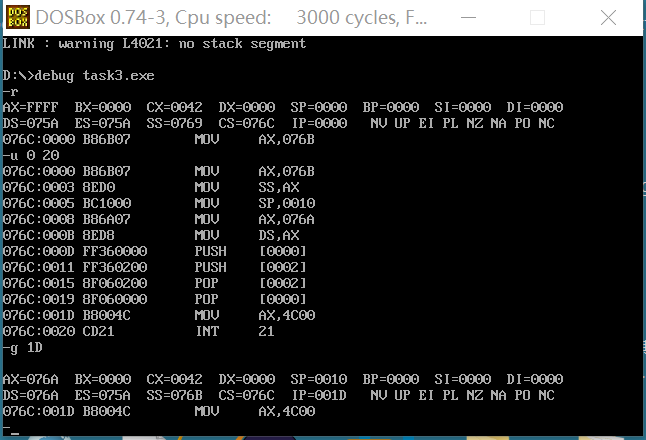

2、CPU执行程序，程序返回前，cs=076c,ss=0769,ds=075a

3、设程序加载后，code段的段地址为X，则data段的段地址为x-2,stack段的段地址为x-1

4. 实验任务4

教材「实验5 编写、调试具有多个段的程序」(2) 程序源码见task4.asm。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start





21由42-十进制（16+16）=22得出

data段中的数据为：0123h, 0456h

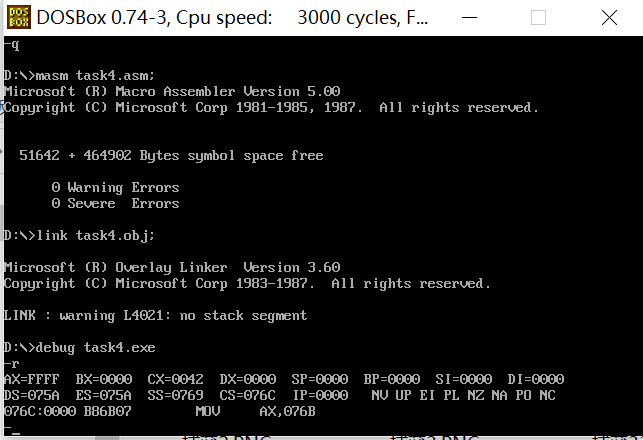

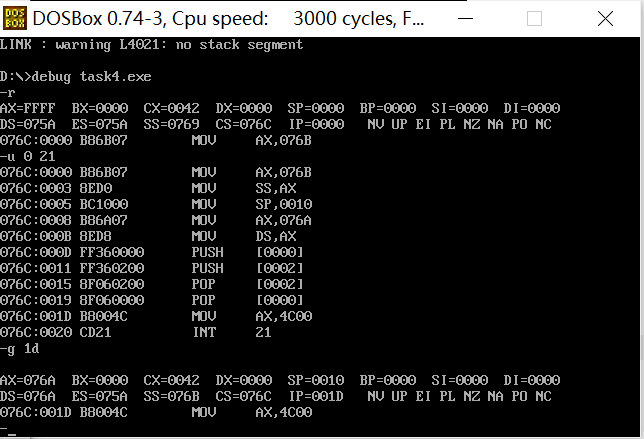

CPU执行程序，程序返回前，cs=076C、ss=076B、ds=076A

设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1

如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为：(N/16)*16   注意： (N/16)向上取整。

5. 实验任务5

此部分书写内容： 附上源代码文件task5.asm 回答教材中①②③三个问题。 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start





1、CPU执行程序，程序返回前，data段中的数据为：0123h, 0456h

2、CPU执行程序，程序返回前，cs=076A,ss=076E,ds=076D



3、设程序加载后，code段的段地址为X，则data段的段地址为X+3，stack段的段地址为X+4

6. 实验任务6

此部分书写内容： 回答教材中提出的问题，并按要求说明原因。

实验任务五可以正常执行。如果不指名程序入口，实验任务三和四代码的前几行数据段将被当做代码来执行，

而实验任务五的代码把数据段和栈段的内容放在代码段的后面，所以不会影响程序的正常执行。

7. 实验任务7

此部分书写内容： 附上完整源代码文件task7.asm

附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正 确实现了题目要求。

?
1
assume cs:code<br>a segment<br>  db 1,2,3,4,5,6,7,8<br>a ends<br><br>b segment<br>  db 1,2,3,4,5,6,7,8<br>b ends<br><br>c segment   <br>  db 8 dup(0)<br>c ends<br><br>code segment<br>start:<br>       mov ax,a<br>       mov ds,ax<br>       mov si,0<br>       mov cx,8<br>       s:mov al,ds:[si]<br>       add al,ds:[si+16]<br>       mov ds:[si+32],al<br>       inc si<br>       loop s<br>       mov ax,4c00h<br>       int 21h<br>code ends<br>end start





 指令长度为4BH ，数据段共占用30H个字节，故 u 0 1a ，g命令执行到编号为16的指令之前，调用d命令查看c处的内存单元内容 c的起始地址为 ds:20 共对8个字节的数字进行加法，故查看到27截至。

8. 实验任务8

此部分书写内容： 附上完整源代码文件task8.asm 附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正 确实现了题目要求。

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
assume cs:code
a segment
    dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
    dw 8 dup(0)
b ends

code segment
start:
    mov ax,a
    mov ds,ax
    mov bx,0
    mov ax,b
    mov ss,ax
    mov sp,16
    mov cx,8
    s:push [bx]
    add bx,2
    loop s
    mov ax,4c00h
    int 21h
code ends
end start





指令总长度为4FH，其中30H为数据段和栈段的内容，故u 0 1E

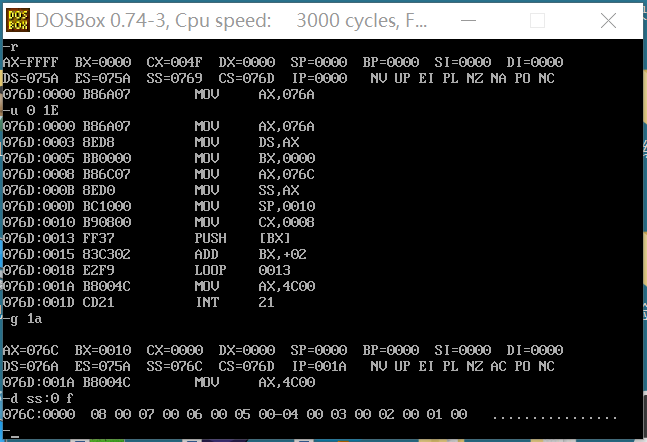

调用d命令查询cpu执行后栈段中的内容如图
