PCIE 枚举过程

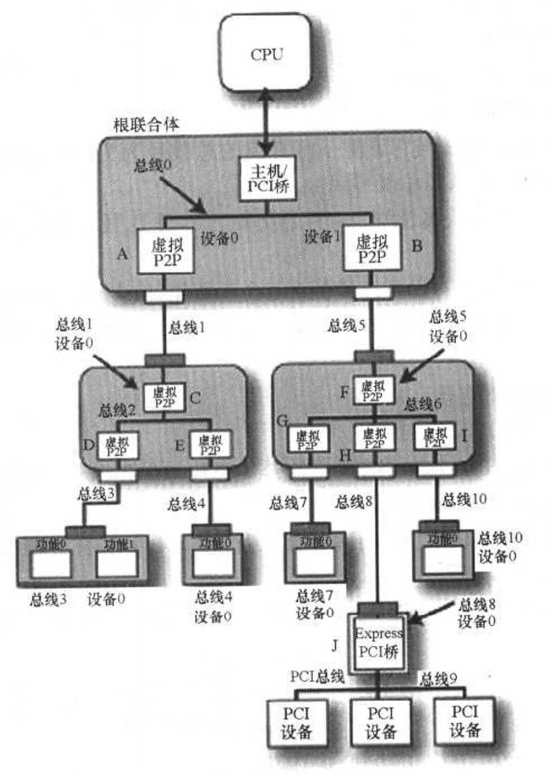

枚举过程是发现已经存在的、不确定的Device 和Function。枚举遍历基于深度优先，识别出每个device，如果是Bridge 则需要更新bridge 对于的bus Number，最后，找到每一个Endpoint 下的function。

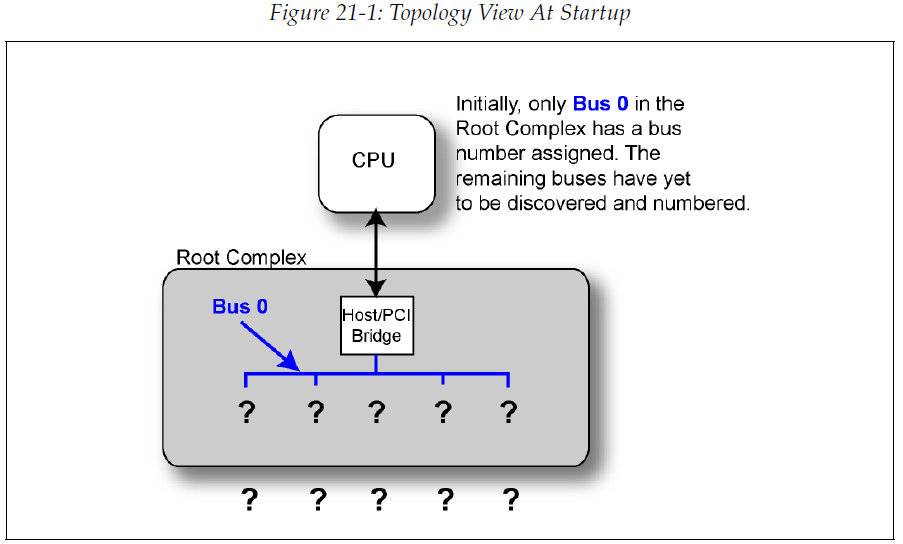

枚举开始之前，CPU 只知道Bus 0存在，具体过程如下：
1、软件读取Device 0 (Bridge A)的Vendor ID，从0开始，读取bus 0的可能32个Device；
Vendor ID 从bus 0、device 0、function 0返回，表示至少有一个function，返回hFFFF 为非法。
2、Header Type 为b0000_0001 表示为PCI-to-PCI bridge，Multifunction bit 为0，表示当前function 0 唯一；
3、软件配置bridge 的bus Number 寄存器：
Primary Bus =0；Second Bus=1； Subordinate Bus =1；
Bridge 现在能直接到达downstream side 为1（Secondary Bus），最远的downstream side 为1（Subordinate Bus）；
4、软件更新Host/PCI bridge 的Subordinate Bus Number 寄存器；
5、枚举软件读取bridge A 的Capability 寄存器，Device/Port Type 为b0100，指示为RC 的Root Port；
6、枚举软件必须深度优先，所以扫描bus 1之前必须完成扫描bus 0；
7、软件读取bus 1、device 0、function 0的Vendor ID，返回合理值表示当前的BDF 存在；
8、Header Type 返回b0000_0001 表示为PCI-to-PCI bridge，single-function device；
9、读取Bridge C 的Capability 寄存器，Device/Port Type 为b0100，指示upstream port为Switch；
10、软件更新bridge C 的bus Number 为：
Primary Bus =1；Second Bus=2； Subordinate Bus =2；
Bridge C 现在能直接到达downstream side 为2（Secondary Bus），最远的downstream side 为2（Subordinate Bus）；
11、软件更新Host/PCI bridge 和 Bridge A 的Subordinate Bus Number 为2；
12、继续以深度优先枚举，读取bus 2、device 0、function 0 的Vendor ID寄存器，跟前面相同；
13、得到合理的Vendor ID，证明bus 2、device 0、function 0 存在；
14、Header Type 返回b0000_0001 表示Bridge D 为PCI-to-PCI bridge，single-function device；
15、读取Bridge D 的Capability 寄存器，Device/Port Type 为b0110，表示downstream 为Switch；
16、软件更新写Bridge D 的bus Number 为：
Primary Bus =2；Second Bus=3； Subordinate Bus =3；
Bridge D 现在能直接到达downstream side 为3（Secondary Bus），最远的downstream side 为3（Subordinate Bus）；
17、软件更新Host/PCI bridge 和 Bridge A、Bridge C 的Subordinate Bus Number 为3；
18、继续以深度优先枚举，读取bus 3、device 0、function 0 的Vendor ID寄存器，跟前面相同；
19、得到合理的Vendor ID，证明bus 3、device 0、function 0 存在；
20、Header Type 返回b1000_0000，表示为一个Endpoint device，multi-function device；
21、读取Device 的Capability 寄存器，Device/Port Type 为b0000 表示一个Endpoint device；
22、枚举软件访问bus 3的Vendor ID对应的function 0-7，device 0返回额外function 1；
23、继续以深度优先枚举，返回一级bus 到bus 2，读取下一个device到device 1，发现Bridge E，BDF 为bus 2、device 1、function 0；
24、读取得到合理的Vendor ID，bus 2、device 1、function 0存在；
25、Header Type 返回b0000_0001 表示Bridge E 为PCI-to-PCI bridge，single-function device；
26、读取Bridge E的Capability 寄存器，Device/Port Type 为b0110，表示downstream 为Switch；
27、软件更新写Bridge E 的bus Number 为：
Primary Bus =2；Second Bus=4； Subordinate Bus =4；
Bridge E 现在能直接到达downstream side 为4（Secondary Bus），最远的downstream side 为4（Subordinate Bus）；
28、软件更新Host/PCI bridge 和 Bridge A、Bridge C 的Subordinate Bus Number 为4；
29、继续以深度优先枚举，读取bus 4、device 0、function 0 的Vendor ID寄存器；
30、读取得到合理的Vendor ID，bus 4、device 0、function 0存在；
31、Header Type 返回b0000_0000，表示为Endpoint，single-function；
32、读取device 的Capability 寄存器，Device/Port Type 为b0000 表示一个Endpoint device；
33、继续以深度优先枚举，返回一级bus 到bus 2，读取下一个device到device 2，发现没有，证明bus 2 的device 全部枚举；
34、枚举软件返回已经bus到bus 0，读取下一个device 到device 1，也就是Bridge B的BDF bus 0、device 1、function 0；
35、跟前面步骤一样，读取Header Type、Capability，更新bus Number为：
Primary Bus =0；Second Bus=5； Subordinate Bus =5；
Bridge B 现在能直接到达downstream side 为5（Secondary Bus），最远的downstream side 为5（Subordinate Bus）；
36、软件更新Host/PCI bridge 的Subordinate Bus Number 为5；
37、跟前面一样发现Bridge F，更新bus Number为：
Primary Bus =5；Second Bus=6； Subordinate Bus =6；
Bridge F 现在能直接到达downstream side 为6（Secondary Bus），最远的downstream side 为6（Subordinate Bus）；
38、软件更新Host/PCI bridge 和 Bridge B 的Subordinate Bus Number 为6；
39、跟前面一样发现Bridge G，更新bus Number为：
Primary Bus =6；Second Bus=7； Subordinate Bus =7；
Bridge G 现在能直接到达downstream side 为7（Secondary Bus），最远的downstream side 为7（Subordinate Bus）；
40、软件更新Host/PCI bridge 和 Bridge B、Bridge F 的Subordinate Bus Number 为7；
41、枚举发现一个Endpoint device，BDF为bus 7、device 0、function 0；
42、跟前面一样发现Bridge H，更新bus Number为：
Primary Bus =6；Second Bus=8； Subordinate Bus =8；
Bridge H 现在能直接到达downstream side 为8（Secondary Bus），最远的downstream side 为8（Subordinate Bus）；
43、软件更新Host/PCI bridge 和 Bridge B、Bridge F 的Subordinate Bus Number 为8；
44、发现Bridge J，读取Capability 为PCIe-to-PCI Bridge；
45、Bridge J，更新bus Number为：
Primary Bus =8；Second Bus=9； Subordinate Bus =9；
Bridge J 现在能直接到达downstream side 为9（Secondary Bus），最远的downstream side 为9（Subordinate Bus）；
46、软件更新Host/PCI bridge 和 Bridge B、Bridge F、Bridge H 的Subordinate Bus Number 为9；
47、所有bus 9 的device 和 function 完成枚举；
48、跟前面一样发现Bridge I，更新bus Number为：
Primary Bus =6；Second Bus=10； Subordinate Bus =10；
Bridge I 现在能直接到达downstream side 为10（Secondary Bus），最远的downstream side 为10（Subordinate Bus）；
49、软件更新Host/PCI bridge 和 Bridge B、Bridge F 的Subordinate Bus Number 为10；
50、发现一个single-function 的device，BDF 为bus 10、device 0、function 0；
