MCA架构

简称
MCA：MACHINE-CHECK ARCHITECTURE
MSR：model specific register
RAS：reliability, availability, and serviceability

硬件三种类型错误：corrected、uncorrected、deferred；
corrected：符合硬件预期，不需要软件中断参与，只记录信息即可；
uncorrected：正常流程不会发生，需要软件中断参与；
deferred：不符合预期，而且对系统架构、处理器核、当前进程有影响；

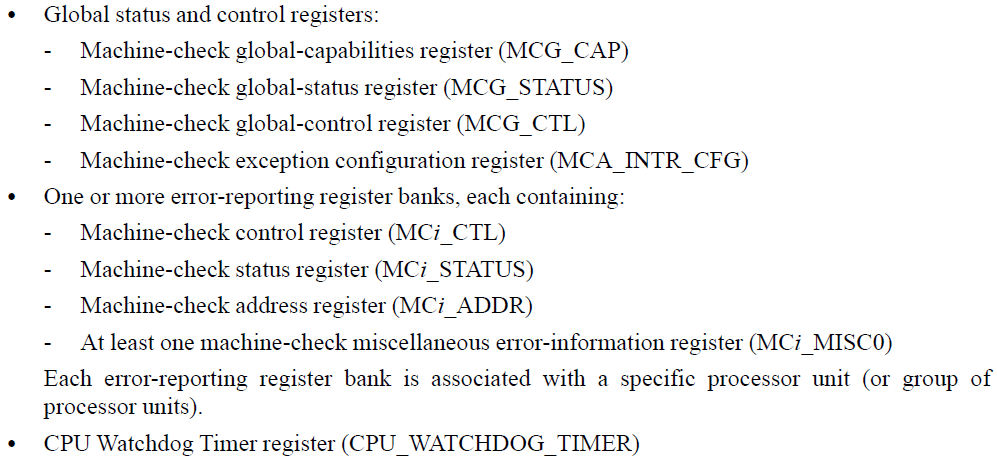

AMD MCA MSRs：

MCG_CAP：

MCG_STATUS：

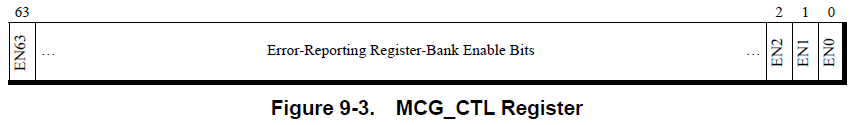

MCG_CTL:

软件控制bank 记录error 的使能。
MCA_INTR_CFG：

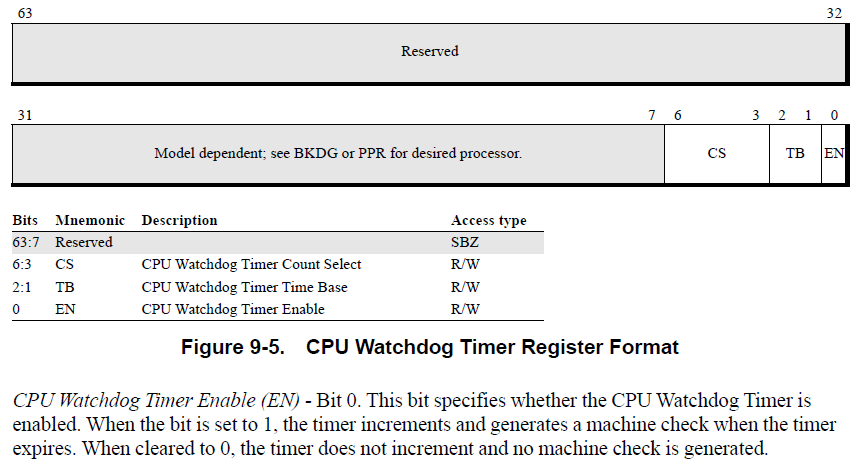

CPU Watch dog：

TB：00：millisecond，01：microsecond；

MSR 分配：
MC0_CTL:400h；MC0_STATUS：401h；MC0_ADDR：402h；MC0_MISC0：403h；

MCA Overflow：
MCi_STATUS[OVER]，软件写1，指示有新的error 是否覆盖之前的error。

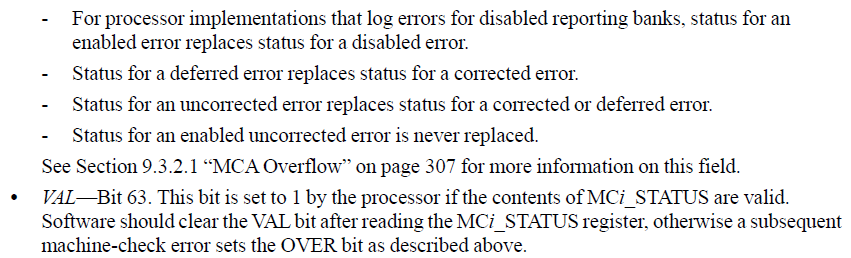

不同的error 级别可以overwrite，条件为：

硬件通过写入MCi_STATUS[VAL]为1表示当前bank 有error，软件读取寄存器清除。
CPUID Fn8000_0007_EBX[McaOverflowRecov]为1表示当前MCA overflow。
MCi_STATUS[PCC]指示当前系统是否继续。

MCA Recovery：
CPUID Fn8000_0007_EBX[SUCCOR]为1表示当前MCA Recovery；
如果有uncorrect error 发生，系统继续运行。

MCi_CTL ：
一个bank 中的每个error 源头的EN配置，

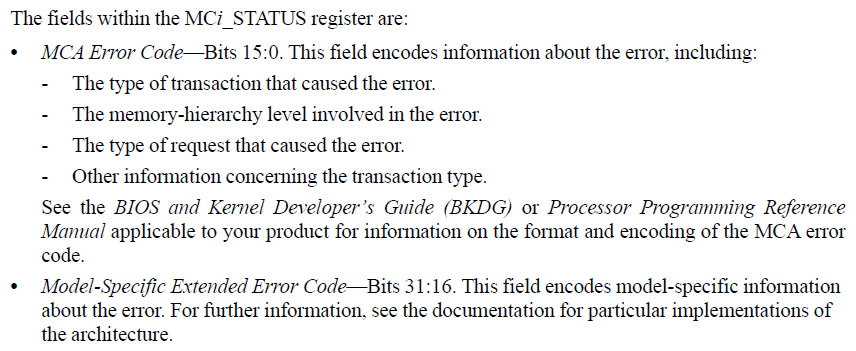

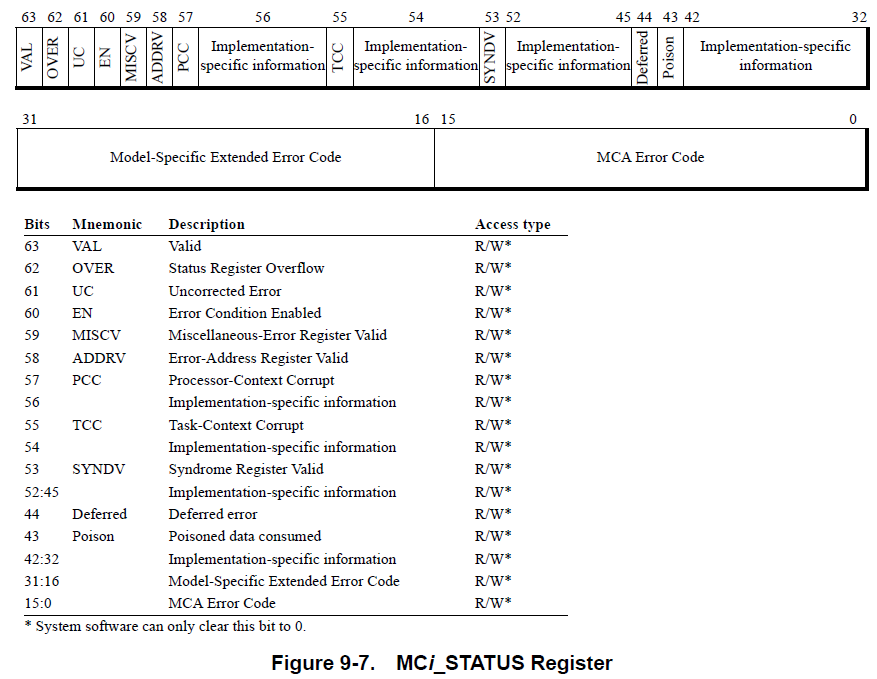

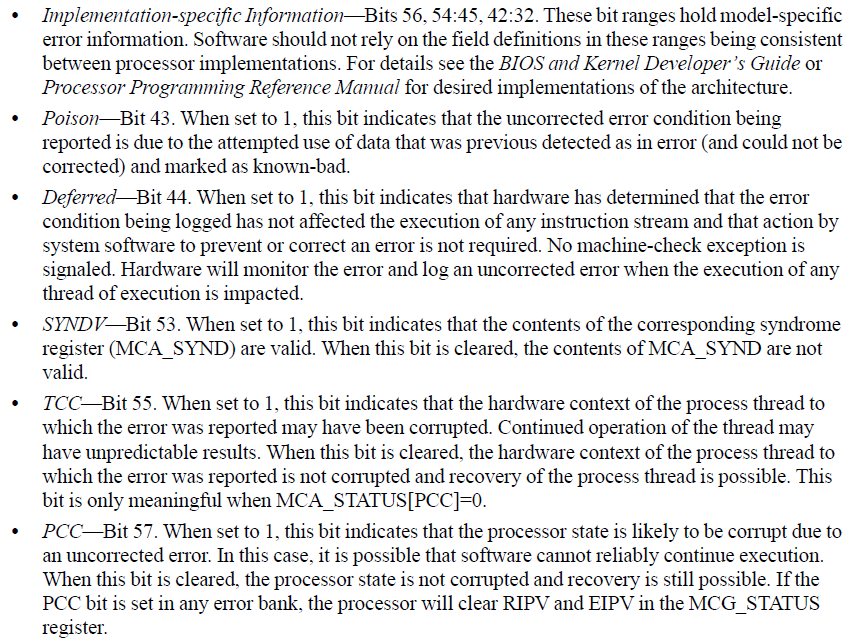

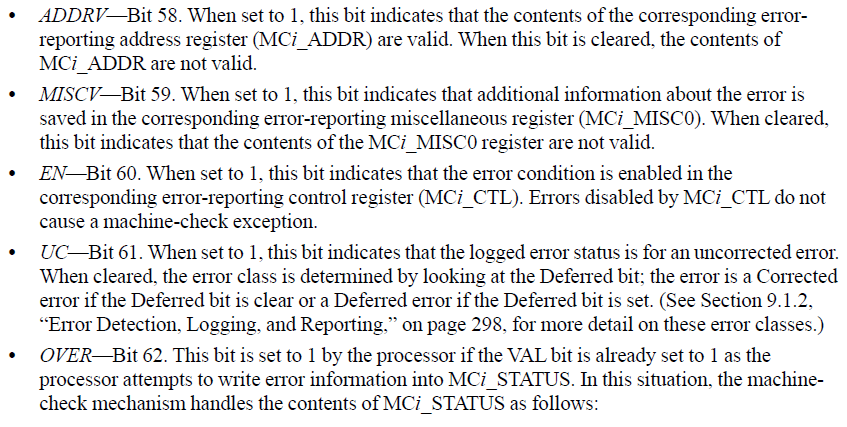

MCi_STATUS：





当有error 的时候，处理器写MCi_STATUS[VAL]为1。

MCi_ADDR：
处理器用于记录错误发生的地址，此处地址可以是一个虚拟地址、物理地址、local 物理位置。

MCi_MISC0:
Machine-Check Miscellaneous 0 寄存器用于记录处理器写入的其他错误信息；

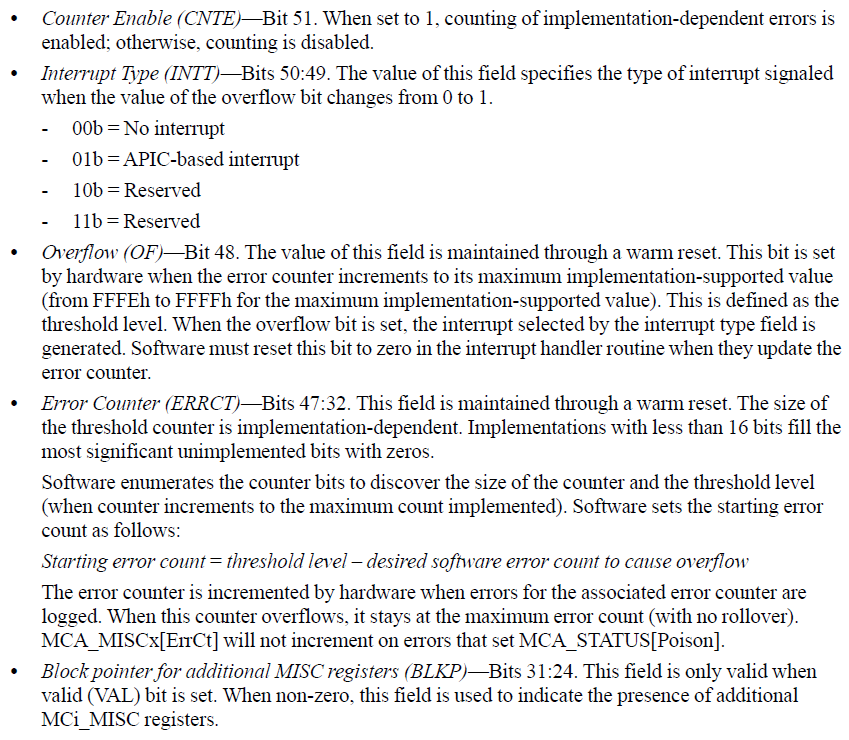

一般Misc0用作错误阈值，硬件提供的阈值为错误个数、达到配置阈值的APIC中断；

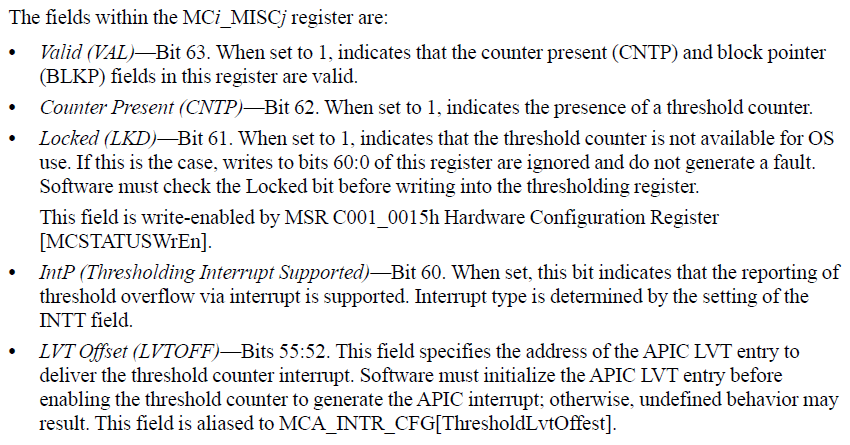

MCi_MISCj：
MCi_MISC0[BLKP]指示有额外MCi_MISCj寄存器，如果为0 表示没有额外信息；
如果为1且CPUID Fn8000_0007_EBX[ScalableMca]=1参考MCAX；
如果为非0且CPUID Fn8000_0007_EBX[ScalableMca]= 0~8，表示当前bank 外加的 MCi_MISCj寄存器，地址：

MCAX：
CPUID Fn8000_0007_EBX[ScalableMca]为1。每个thread 最多支持64个MCA bank，每个bank最多16个MCAX 寄存器，
软件识别MCA和MCAX通过读取MCA_CONFIG[Mcax]=1

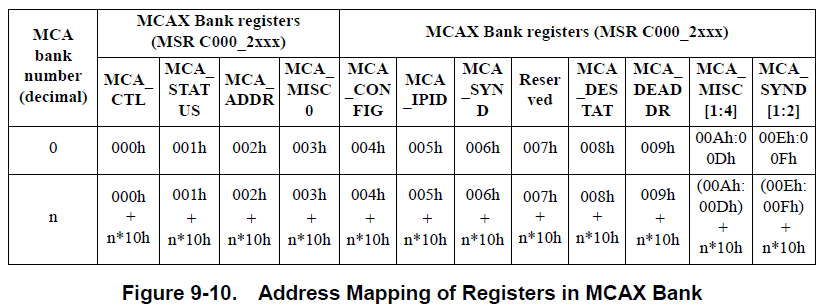

MCAX bank 寄存器

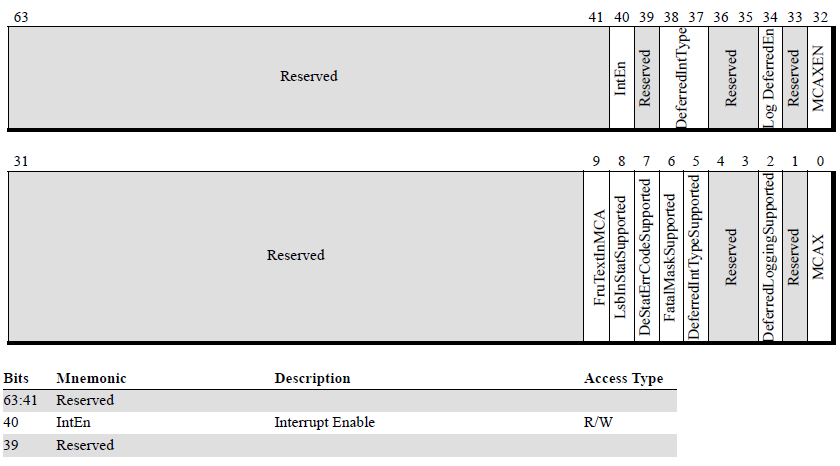

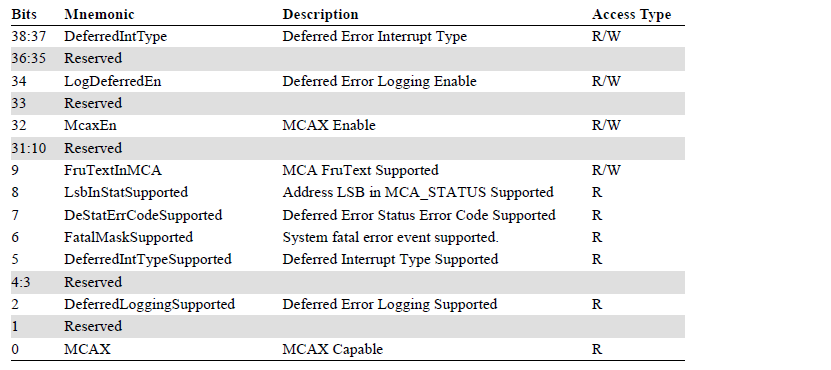

MCAX configure：

MCA IP 识别
MCA type、HWID、Instance ID 识别指定bank 的保存的信息

MCA Syndrome
MCA_SYND寄存器表示当前有一个syndrome 在MCA_STATUS或者MCA_DESTAT，MCA_STATUS[SYNDV]或者MCA_DESTAT[SYNDV]为1；

MCA Deferred
软件可以识别出有一个deferred error，即使晚到达或者有更高优先级error，错误将保存到MCA_DESTAT寄存器，软件处理完deferred error后，清除寄存器。

MCA deferred 地址寄存器

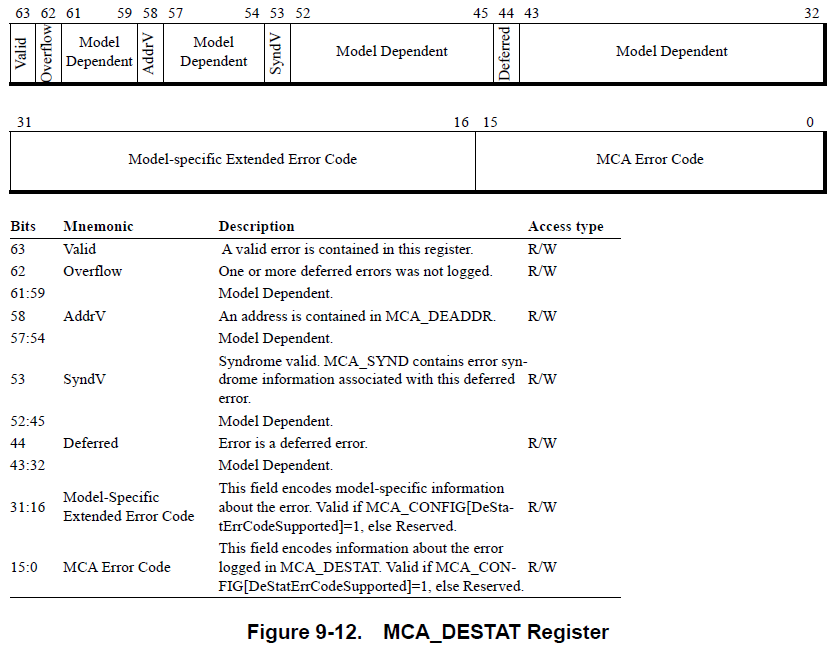

MCA_DESTAT 记录错误，对应 MCA_DEADDR记录deferred error 的错误地址，格式跟MCA_ADDR相同；
MCA_DESTAT[Valid]=1 和 MCA_DESTAT[ADDRV]=1 才有效；

MCA Misc寄存器1-4：
软件设置，MCA_MISC[4-1]数据结构跟MCA_MISC0 相同；
