Android平台GB28181接入方案之执法记录仪智能化升级实践

技术背景

在智慧政务与执法规范化持续深化的背景下，公检法等行业对执法数据的全流程可视化采集与实时远程调度能力提出了更高要求。特别是在移动执法、街面巡查、现场取证等高频场景中，执法记录仪正从传统的“单机记录设备”向具备联网、推流、交互能力的智能终端加速演进。

在这一趋势下，实现执法记录仪对接标准化视频平台（如 GB28181 国标平台）成为系统集成与实战应用的关键环节。终端设备不仅要完成音视频采集与回传，还需适配 SIP 注册、目录上报、媒体推送等国标协议流程，并满足低功耗、高适配性、弱网稳定性等工程化要求。

本文将聚焦“大牛直播SDK 在 Android 平台上实现 GB28181 协议接入，并成功集成于执法记录仪设备”的技术路径，系统梳理其核心模块、系统架构、性能优化要点，并探讨该方案在实际公检法场景中的应用价值与推广前景。重点关注如何在资源受限的移动端设备上，构建一套轻量、高兼容、强稳定的国标视频上传能力。

🧩 技术方案架构：构建移动端直连国标平台的轻量化体系

为满足执法记录仪等移动终端对接 GB28181 国标平台的需求，本方案围绕大牛直播SDK在 Android 平台上的接入能力，构建了一套轻量级、模块化、高兼容的终端接入架构。

该架构摒弃传统依赖网关中转的复杂流程，采用“前端直连平台”的模式，让 Android 设备本身作为标准视频源，直接完成 SIP 信令交互与音视频媒体推送，从而实现部署简化、性能优化与集成快速。

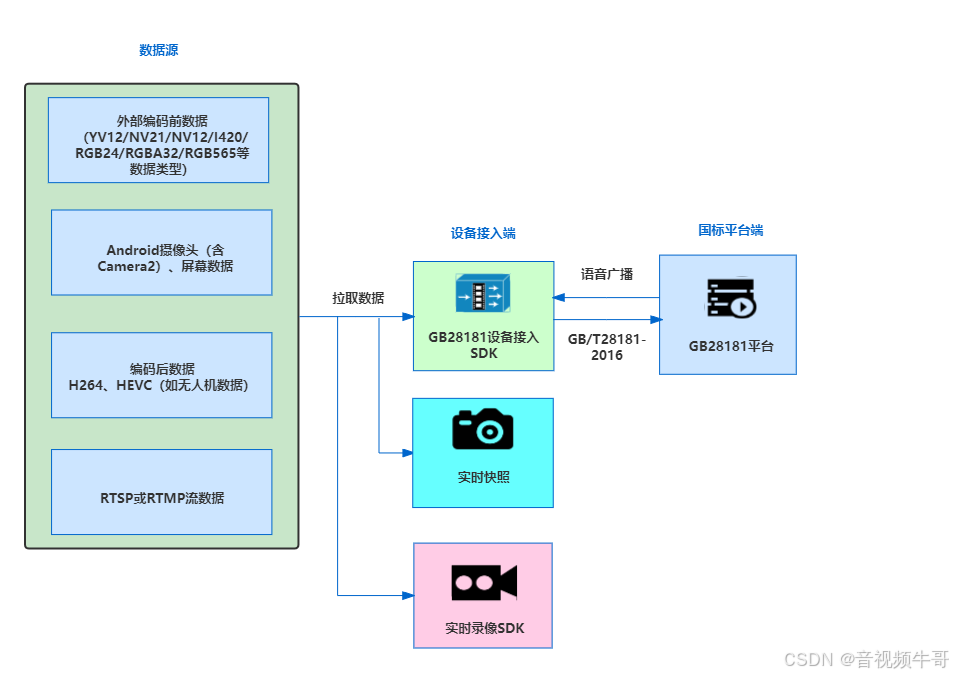

🔧 架构分层设计

┌────────────────────────────┐
│       国标视频平台（GB28181）       │
│ SIP服务、媒体服务器、目录管理模块 │
└────────────────────────────┘
              ▲
              │ SIP注册 / 目录上报 / INVITE
              ▼
┌────────────────────────────┐
│ Android执法记录仪终端（嵌入大牛直播SDK） │
├────────────────────────────┤
│ 🟢 音视频采集模块：Camera、Mic接口        │
│ 🟢 编码模块：软/硬编码 H.264、G.711等     │
│ 🟢 PS封装与RTP推送：对接GB28181媒体层     │
│ 🟢 SIP信令控制：注册、心跳、会话协商      │
│ 🟢 网络适配与容错：断线重连、缓冲控制      │
└────────────────────────────┘

🧱 模块功能划分与职责说明

模块功能说明
音视频采集层适配 Android Camera/Camera2 接口与音频采集，支持多种硬件平台
编码层集成软/硬编码能力，支持 H.264/H.265 视频与 G.711/AAC 音频编码，兼顾兼容性与低功耗
封装与推送层对音视频流进行 PS 封装并封包为 RTP，按国标要求推送至平台媒体服务器
SIP 会话控制层实现注册、心跳、目录上报、INVITE 会话响应等核心 SIP 交互流程
网络适配与恢复机制支持网络中断重连、动态码率调节等弱网优化能力

✅ 设计亮点与优势

特性描述
去网关化设计终端直接对接平台，减少转发节点与延迟开销
软硬解解耦支持自动切换编码模式，适配不同芯片与性能等级
完整国标兼容遵循 GB28181 2011/2016/2022 协议流程，兼容主流平台
低资源占用精简依赖库，适配低功耗、存储受限的移动终端环境
可扩展性强SIP 控制与媒体处理模块解耦，便于后续接入回看、语音对讲、报警上报等扩展能力

功能支持：

  •  [视频格式]H.264/H.265(Android H.265硬编码)；
  •  [音频格式]G.711 A律、AAC；
  •  [音量调节]Android平台采集端支持实时音量调节；
  •  [H.264硬编码]支持H.264特定机型硬编码；
  •  [H.265硬编码]支持H.265特定机型硬编码；
  •  [软硬编码参数配置]支持gop间隔、帧率、bit-rate设置；
  •  [软编码参数配置]支持软编码profile、软编码速度、可变码率设置；
  •  支持横屏、竖屏推流；
  •  Android平台支持后台service推送屏幕(推送屏幕需要5.0+版本)；
  • 支持纯视频、音视频PS打包传输；
  • 支持RTP OVER UDP和RTP OVER TCP被动模式（TCP媒体流传输客户端）；
  • 支持信令通道网络传输协议TCP/UDP设置；
  • 支持注册、注销，支持注册刷新及注册有效期设置；
  • 支持设备目录查询应答；
  • 支持心跳机制，支持心跳间隔、心跳检测次数设置；
  • 支持移动设备位置(MobilePosition)订阅和通知；
  •  适用国家标准：GB/T 28181—2016、GB/T28181—2022；
  • 支持语音广播；
  • 支持语音对讲；
  • 支持图像抓拍；
  • 支持历史视音频文件检索；
  • 支持历史视音频文件下载；
  • 支持历史视音频文件回放；
  • 支持云台控制和预置位查询；
  •  [实时水印]支持动态文字水印、png水印；
  •  [镜像]Android平台支持前置摄像头实时镜像功能；
  •  [实时静音]支持实时静音/取消静音；
  •  [实时快照]支持实时快照；
  •  [降噪]支持环境音、手机干扰等引起的噪音降噪处理、自动增益、VAD检测；
  •  [外部编码前视频数据对接]支持YUV数据对接；
  •  [外部编码前音频数据对接]支持PCM对接；
  •  [外部编码后视频数据对接]支持外部H.264数据对接；
  •  [外部编码后音频数据对接]外部AAC数据对接；
  •  [扩展录像功能]支持和录像SDK组合使用，录像相关功能。

对应Demo：

  •  Android工程：SmartPublisherV2、Camera2Demo；

技术对接文档：

🚨 实战部署流程：执法记录仪对接国标平台全流程解析

在公安巡逻、检察调查、司法取证等高频移动执法场景中，执法记录仪作为一线信息采集终端，需与后端国标平台实现音视频的实时上传、远程调度与平台级联通。以下为基于大牛直播SDK的 Android GB28181 接入方案在实际终端中的典型部署流程：

📲 1. 启动注册：设备开机自动上线

  • 执法记录仪上电后，应用启动自动初始化 SDK

  • 读取设备编号、平台地址、SIP 账户等参数

  • 通过 SIP REGISTER 向 GB28181 平台发起注册请求

  • 注册成功后平台返回 200 OK，维持心跳连接

✅ 可部署于公网/专网环境

🎥 2. 媒体能力上报与目录注册

  • 设备完成 SIP 注册后，向平台发送设备目录与媒体能力信息（支持音视频格式、分辨率、支持语音对讲等）

  • 平台可将设备添加至资源列表中统一管理

  • 支持按需触发或定时上报目录（Catalog.xml）

✅ 便于平台侧批量调度、统一资源归档

📡 3. 实时图像回传：平台发起点播/预览

  • 指挥中心平台发起 INVITE 请求，设备收到后自动应答（200 OK）

  • SDK 启动 Camera/Mic 采集，并进行编码封装

  • 按 GB28181 规范，封装为 PS 流 + RTP 包推送至平台指定地址端口

✅ 兼容海康、大华、宇视等主流国标平台媒体服务器

🔄 4. 音视频推流过程与容错机制

  • 支持推流状态监控，自动处理丢包、网络抖动、帧间错乱等问题

  • 弱网环境下自动调整码率、GOP、帧率，保障画面连贯性

  • 网络异常时自动断线重连，无需人工干预

✅ 适配城市街面、高速移动、远程乡镇等复杂网络环境

🧯 5. 会话释放与事件触发联动（可选）

  • 平台发送 BYE 命令主动结束会话，终端自动释放资源

  • 支持绑定紧急报警、执法事件、语音对讲等触发机制启动推流

  • 可集成录像、抓拍、定位等功能同步上报平台

✅ 为应急指挥、远程支援、案件溯源提供多维信息支撑

✅ 部署特性小结

特性描述
自动化启动流程结合APP开发，实现开机即注册、心跳维持，无需人工干预
兼容主流平台协议全流程符合 GB28181-2011/2016 /2022标准
低功耗与智能编码按需推流、节能待命，适应执法场景功耗限制
可扩展联动机制支持对讲、历史视音频下载、历史视音频回放、抓拍等业务模块快速集成

通过上述流程，执法记录仪可实现从“终端采集”到“平台可视调度”的完整闭环，极大提升前端取证效率与后端管理响应能力，为公检法行业的数字化建设提供了高效可靠的移动视频接入解决方案。

📈 应用展望与延伸价值：从执法终端走向泛在视觉物联

随着音视频在政务、安防、应急、能源等领域中的核心作用不断增强，移动终端的“国标接入能力”正逐渐从单点对接工具，演化为构建泛在视觉物联网的关键基础设施。基于大牛直播SDK在 Android 平台上的 GB28181 接入方案，未来将在以下几个方向持续释放应用潜力与产业价值：

🛡 1. 公检法多场景适配

  • 公安执法：实现前端记录仪、车载终端、无人机等设备的统一接入与远程画面调度，提升街面巡逻、交通整治、反恐处突的可视化能力；

  • 检察走访：在检察院驻所办案、线下调查等场景中，提供可回溯的远程可视手段，增强监督透明度；

  • 司法执行：支持押解、庭审执行等高风险环节的移动图传、实时监管与异常预警。

✅ 国标接口确保跨部门协同与平台级调度统一化

🚑 2. 应急、卫健、综合执法等领域拓展

  • 应急管理：一线救援终端（如智能头盔、现场指挥平板）可快速纳入视频统一平台，实现图像回传与多方调度；

  • 卫生疾控：在公共卫生事件应对中，实现院前急救、隔离区巡查、医疗移动作业的可视化监管；

  • 城市综合执法：用于环保、城管、市政领域移动执法，支持全过程记录、实时取证与指挥联动。

✅ 同一接入架构，可轻松部署于多种行业终端设备

🧠 3. 融合AI与边缘智能，向“感知-识别-响应”一体化演进

在具备实时音视频上传基础能力后，终端可进一步集成边缘智能算法，实现从“可看”向“可理解”的跃升：

场景智能能力融合示例
人员管控人脸识别、布控对比、执法对象预警
事件检测异常行为识别（打架、倒地）、声纹报警
多模信息融合图像 + 定位 + 语音信息打包上报，提高执法决策效率

✅ 打通“AI识别 → 视频反馈 → 调度联动”的闭环，为数字城市提供基层支撑能力

☁️ 4. 向平台化、云服务模式演进

通过构建统一的视频接入层和国标接入网关，未来可将终端数据流接入至多平台多业务系统中，实现：

  • 多级国标级联：支持省-市-区指挥系统多层联动

  • 云端融合：对接公安网、政务云等，实现云存储、云分析

  • 跨平台共享：实现与电子证据系统、案件管理平台、应急指挥系统互通

✅ 实现“前端轻量接入，后端多平台服务”的开放协同模式

📎 总结

基于大牛直播SDK构建的 Android GB28181 国标接入方案，已经突破了传统移动终端“接入难、适配差、性能弱”的技术壁垒，实现了国标协议在移动设备侧的轻量化部署、标准化通信与广泛平台兼容。
该方案不仅推动了执法记录仪、应急终端等前端设备的智能升级，也为城市治理、应急响应、行业监管等领域提供了强大的视觉联通基础能力。

未来，随着 AI、5G、边缘计算的深度融合，该方案有望延伸为各类行业的“移动视觉感知标准模块”，支撑起一张广域可视、实时响应的智能化前端网络，成为新型数字政务与智慧城市建设的重要组成部分。

如需获取 SDK 下载、技术接入文档或实际部署案例，可访问：
