第七章磁盘阵列（RAID）

一、磁盘阵列

1.什么是RAID

独立硬盘冗余阵列（RAID, Redundant Array of Independent Disks），旧称廉价磁盘冗余阵列（Redundant Array of Inexpensive Disks），简称磁盘阵列。利用虚拟化存储技术把多个硬盘组合起来，成为一个或多个硬盘阵列组，目的为提升性能或数据冗余，或是两者同时提升。RAID 层级不同，数据会以多种模式分散于各个硬盘，RAID 层级的命名会以 RAID 开头并带数字，例如：RAID 0、RAID 1、RAID 5、RAID 6、RAID 7、RAID 01、RAID 10、RAID 50、RAID 60。每种等级都有其理论上的优缺点，不同的等级在两个目标间获取平衡，分别是增加数据可靠性以及增加存储器群）读写性能。

2.RAID功能实现

• 提高IO能力
• 提高耐用性
• 磁盘冗余备份

3.RAID实现方式

• 硬件方式  通过raid卡
• 软件方式  通过raid软件放方式

二、磁盘阵列类型

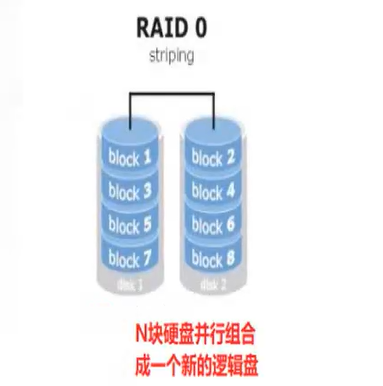

1. RAID 0

N个硬盘并行组合成一个新的逻辑盘，RAID 0只是单纯的提高读写性能，并没有为数据的可靠性提高保证，而且其中一个磁盘失效将影响到所有数据，想要实现RAID 0磁盘阵列的功能至少要有2块硬盘、RAID 0不能应用于数据安全。

因为读写时都可以并行处理，所以在所有的级别中，RAID 0的速度是最快的。但是RAID 0既没有冗余能力也没有容错能力，如果一块磁盘损坏，所有数据都会丢失。







2. RAID 1

通过磁盘数据镜像实现数据冗余，成对的独立磁盘上产生互为备份的数据，成本最高，会浪费一块硬盘的磁盘容量，硬盘数必须为双数，读取性能提高，写性能慢，允许一块磁盘损坏不影响数据。

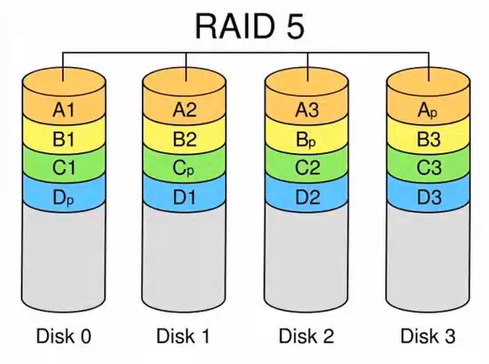

3. RAID 5

一份数据产生N-1个条带(N>=3)，同时还有1份校验数据，共N份数据在N块盘上循环均衡存储，N块盘同时读写，读性能很高，但由于有校验机制，写性能不高。最少3块硬盘才能实现RAID 5阵列，可靠性高，允许坏1块硬盘，不影响所有数据。

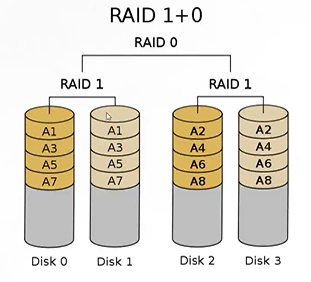

4. RAID 10

N (偶数，N>=4)块盘两两镜像后，再组合成一个RAID 0。N/2磁盘利用率，N/2块盘同时写入，N块盘同时读，读写性能都高，可靠性高。不能坏同一个RAID1组







二、如何在服务器上制作raid

注意： RAID只能用空盘做，所以一定要在装系统之前做

1.硬件方式  (想建硬件raid 必须看raid卡是否支持和磁盘数量)

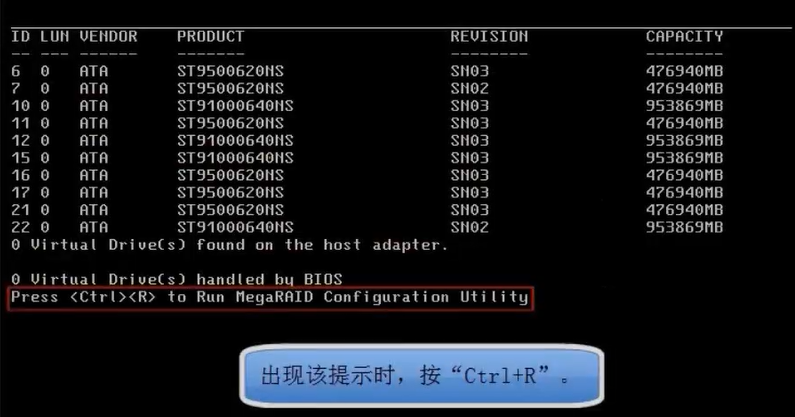

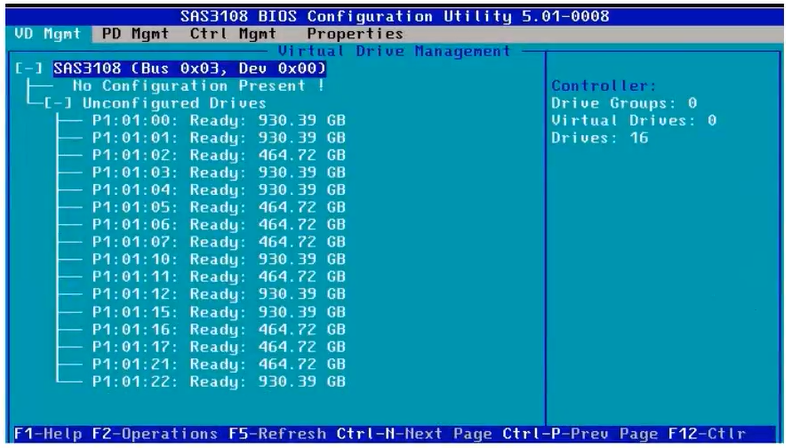

当出现Ctrl R 界面是需要进入

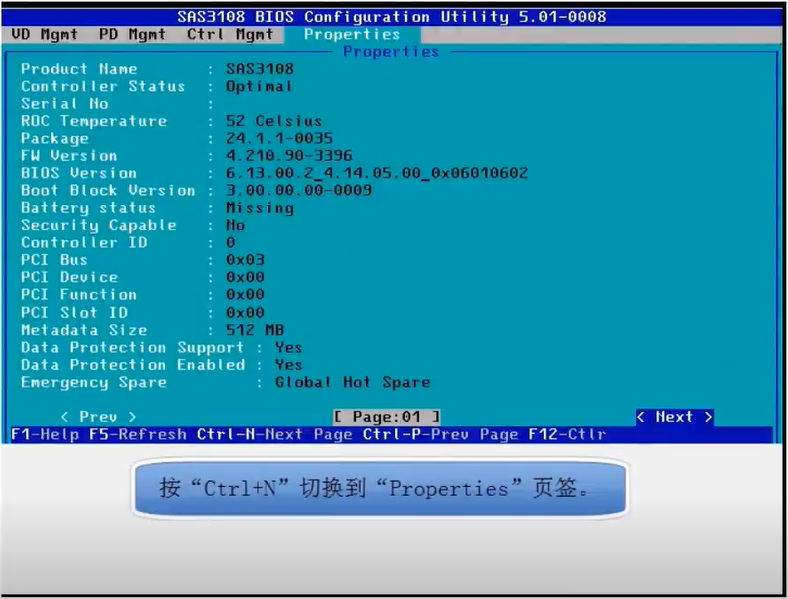

如何查看raid卡信息ctrl+n 切换目录界面到properties



 创建raid

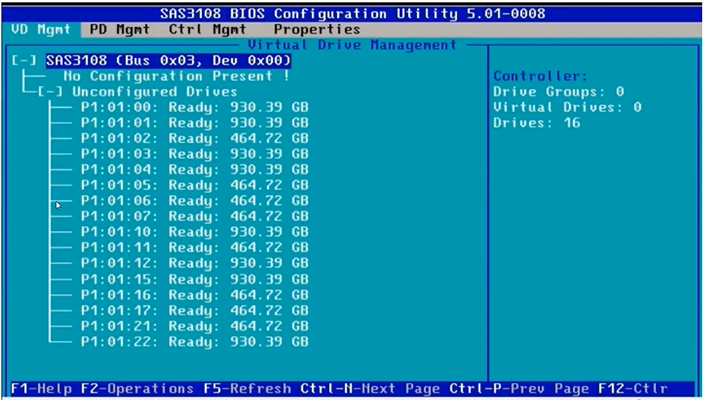

移动到raid卡

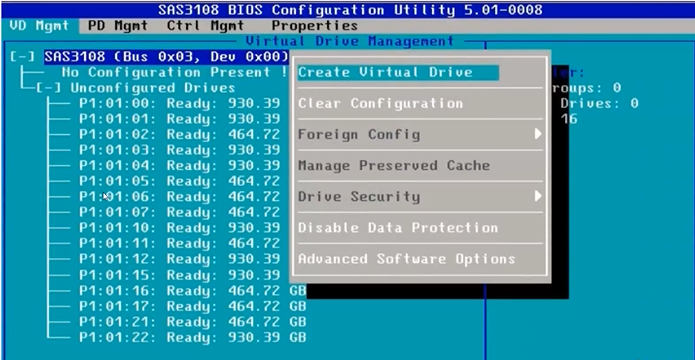

 按F2， 选择create V D  按“Enter”

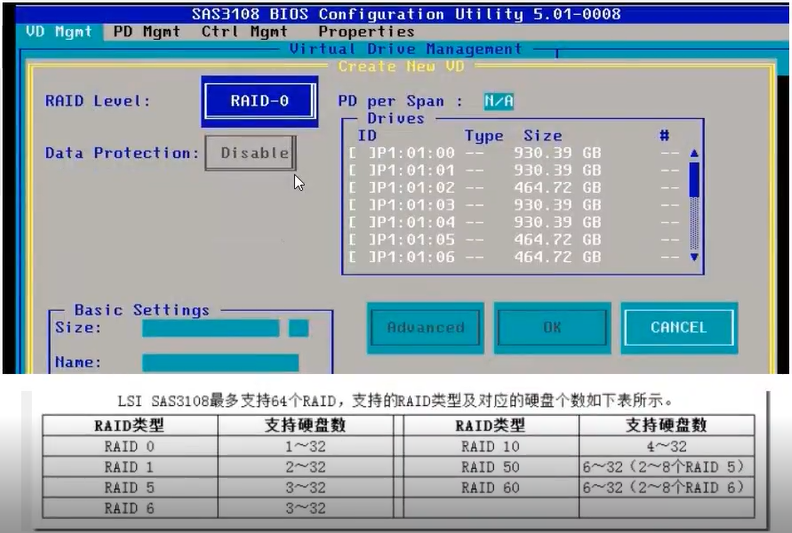

 进入创建raid画面tab键切换

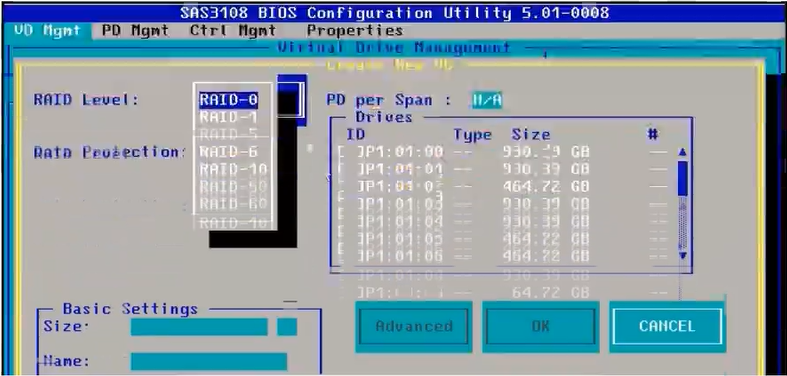

 选择你需要的raid类别

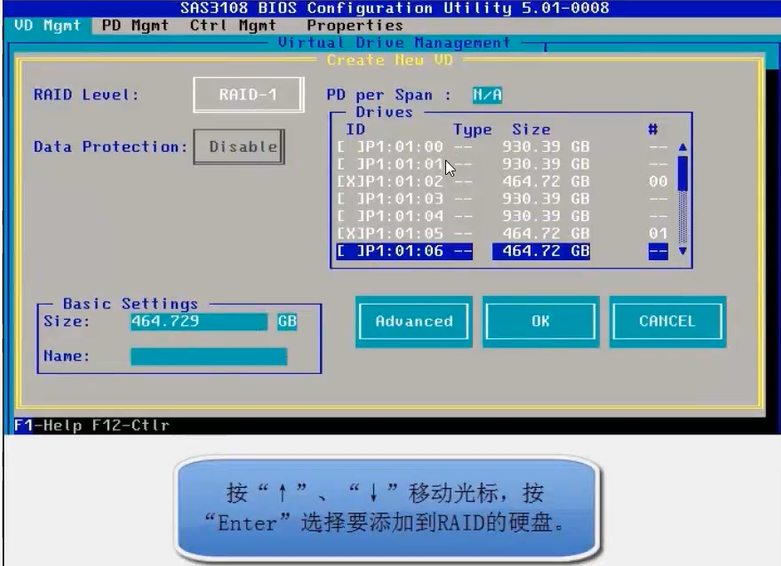

 以raid1为例子，在右侧选择硬盘



 使用tab键 选择ok

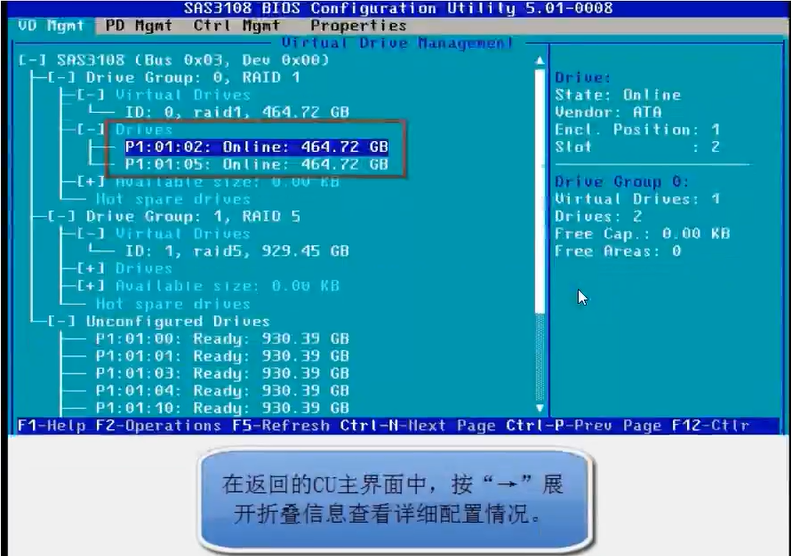

 查看已建立的raid





创建完成后安装系统，同样需要对raid磁盘阵列进行格式化和挂载才可以使用
