MyBatis的执行流程及核心组件

MyBatis的执行流程及核心组件如图所示。

基本组件介绍

• Configuration

  用于描述MyBatis的主配置信息，其他组件需要获取配置信息时，直接通过Configuration对象获取。除此之外，MyBatis在应用启动时，将Mapper配置信息、类型别名、TypeHandler等注册到Configuration组件中，其他组件需要这些信息时，也可以从Configuration对象中获取。

• MappedStatement

  MappedStatement用于描述Mapper中的SQL配置信息，是对Mapper XML配置文件中<select|update|delete|insert>等标签或者@Select/@Update等注解配置信息的封装。SqlSession：SqlSession是MyBatis提供的面向用户的API，表示和数据库交互时的会话对象，用于完成数据库的增删改查功能。SqlSession是Executor组件的外观，目的是对外提供易于理解和使用的数据库操作接口。

• SqlSession

  SqlSession是MyBatis提供的面向用户的API，表示和数据库交互时的会话对象，用于完成数据库的增删改查功能。SqlSession是Executor组件的外观，目的是对外提供易于理解和使用的数据库操作接口。

• Executor

  Executor是MyBatis的SQL执行器，MyBatis中对数据库所有的增删改查操作都是由Executor组件完成的。

• StatementHandler

  StatementHandler封装了对JDBC Statement对象的操作，比如为Statement对象设置参数，调用Statement接口提供的方法与数据库交互，等等。

• ParameterHandler

  当MyBatis框架使用的Statement类型为CallableStatement和PreparedStatement时，ParameterHandler用于为Statement对象参数占位符设置值。

• ResultSetHandler

  ResultSetHandler封装了对JDBC中的ResultSet对象操作，当执行SQL类型为SELECT语句时，ResultSetHandler用于将查询结果转换成Java对象。

• TypeHandler

  TypeHandler是MyBatis中的类型处理器，用于处理Java类型与JDBC类型之间的映射。它的作用主要体现在能够根据Java类型调用PreparedStatement或CallableStatement对象对应的setXXX()方法为Statement对象设置值，而且能够根据Java类型调用ResultSet对象对应的getXXX()获取SQL执行结果。

执行流程

MyBatis框架的基本使用时，我们使用到了SqlSession组件，它是用户层面的API。

实际上SqlSession是Executor组件的外观，目的是为用户提供更友好的数据库操作接口，这是设计模式中外观模式的典型应用。

真正执行SQL操作的是Executor组件，Executor可以理解为SQL执行器，它会使用StatementHandler组件对JDBC的Statement对象进行操作。当Statement类型为CallableStatement和PreparedStatement时，会通过ParameterHandler组件为参数占位符赋值。

ParameterHandler组件中会根据Java类型找到对应的TypeHandler对象，TypeHandler中会通过Statement对象提供的setXXX()方法（例如setString()方法）为Statement对象中的参数占位符设置值。StatementHandler组件使用JDBC中的Statement对象与数据库完成交互后，当SQL语句类型为SELECT时，MyBatis通过ResultSetHandler组件从Statement对象中获取ResultSet对象，然后将ResultSet对象转换为Java对象。

外观模式（设计模式）

外观模式(Facade Pattern)：外部与一个子系统的通信必须通过一个统一的外观对象进行，为子系统中的一组接口提供一个一致的界面，外观模式定义了一个高层接口，这个接口使得这一子系统更加容易使用。外观模式又称为门面模式，它是一种对象结构型模式。

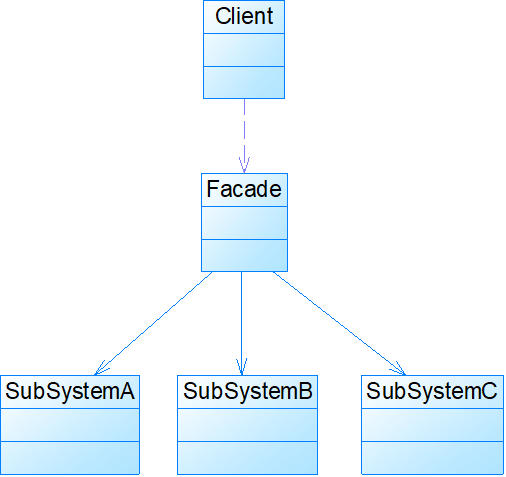

外观模式包含如下角色：

• Facade: 外观角色

• SubSystem:子系统角色

模式优缺点

• 优点

  • 对客户屏蔽子系统组件，减少了客户处理的对象数目并使得子系统使用起来更加容易。通过引入外观模式，客户代码将变得很简单，与之关联的对象也很少。

  • 实现了子系统与客户之间的松耦合关系，这使得子系统的组件变化不会影响到调用它的客户类，只需要调整外观类即可。

  • 降低了大型软件系统中的编译依赖性，并简化了系统在不同平台之间的移植过程，因为编译一个子系统一般不需要编译所有其他的子系统。一个子系统的修改对其他子系统没有任何影响，而且子系统内部变化也不会影响到外观对象。

  • 只是提供了一个访问子系统的统一入口，并不影响用户直接使用子系统类。

• 缺点

  • 不能很好地限制客户使用子系统类，如果对客户访问子系统类做太多的限制则减少了可变性和灵活性。

  • 在不引入抽象外观类的情况下，增加新的子系统可能需要修改外观类或客户端的源代码，违背了“开闭原则”。

该部分来源： https://www.cnblogs.com/WindSun/p/10263511.html

注意：摘要于《mybatis3源码深度解析》
