实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。


主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

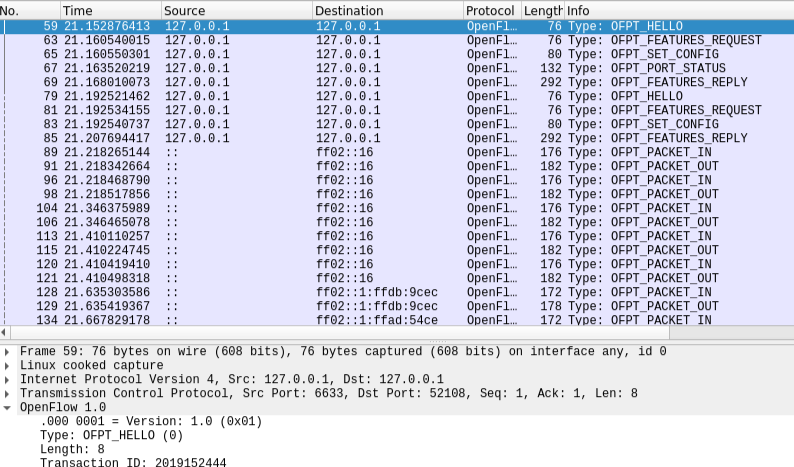

hello

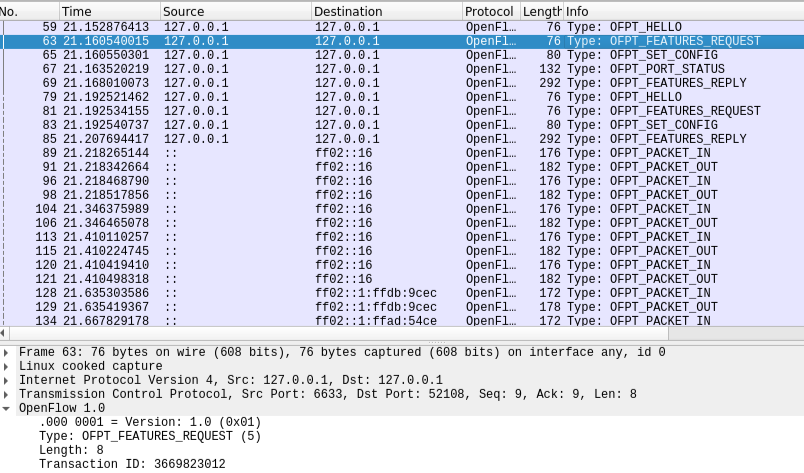

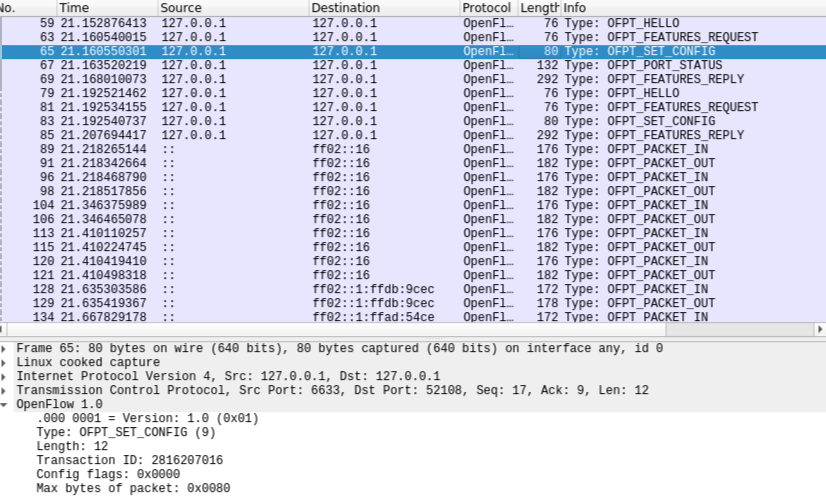

 Features Request / Set Conig

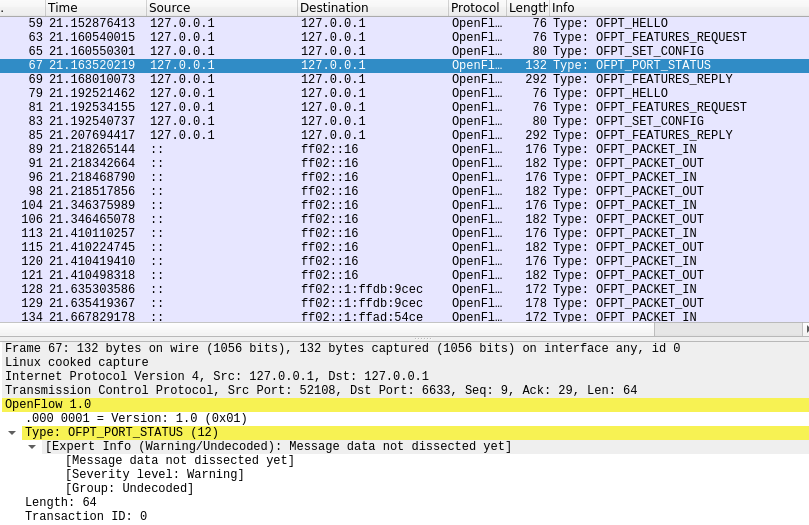

 Port_Status

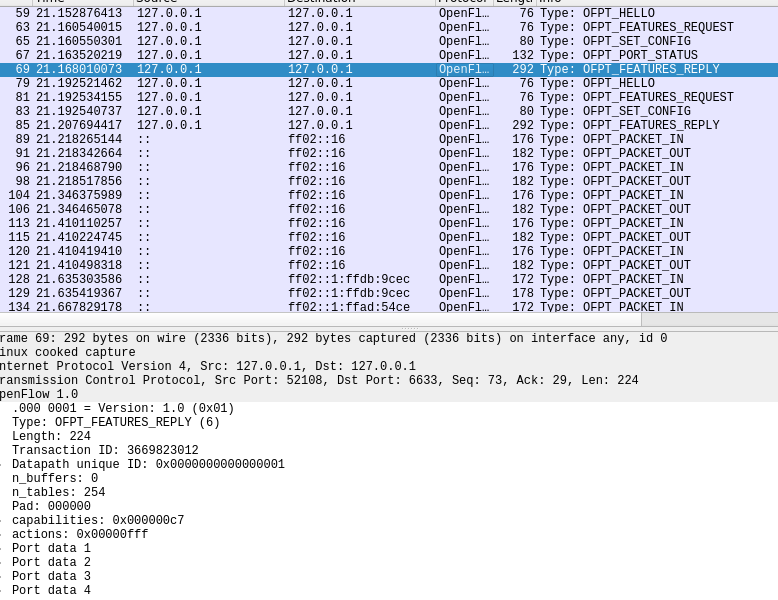

 Features Reply

•

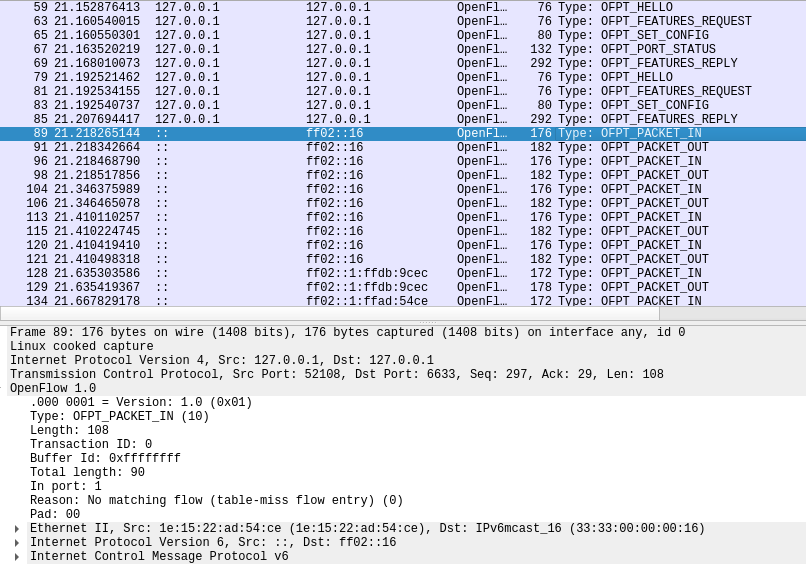

  Packet-in

• •

  •

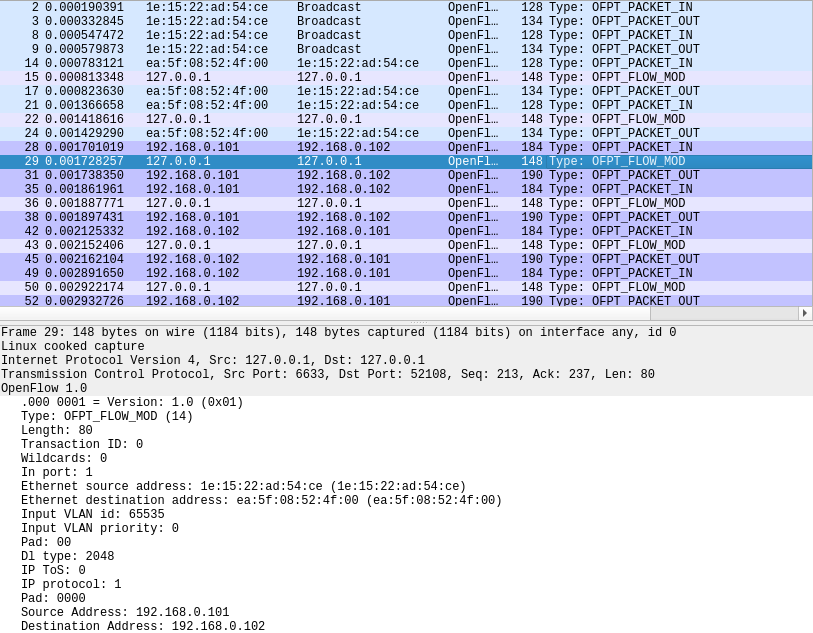

     Flow_mod

  •

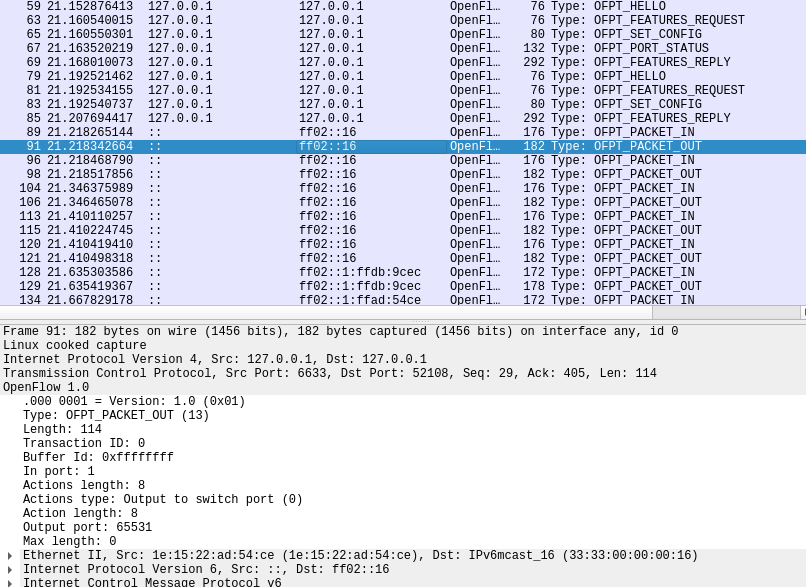

     Packet_out



2. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

tcp协议

个人总结

数据包在流表中有匹配的条目，但是其中所指示的 action 列表中包含转发给控制器的动作（Output = CONTROLLER），数据包在交换机中匹配不到流表，则向controller发送Packet_in消息。使用Python3会出现问题，改用python后可以解决。
