BGP

  • 分公有AS号和私有AS号

  • 使用目的端口179（TCP协议）

  • BGP邻居建立：1、直连可达           2、路由可达           3、TCP 179端口不能过滤

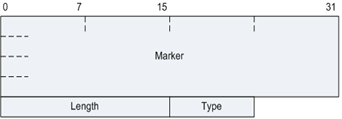

二、 BGP 报文头部

  •

  • Marker（标记）：16字节 Length（长度）：2字节，表示消息的全长，包括头部。

    • 用于检查BGP对等体的同步信息是否完整，以及用于BGP验证的计算。不使用验证时所有比特均为1

    • BGP的认证信息是通过TCP携带的，头部里面只是一个认证标识

  • Type（类型）：1字节  报文类型

    • 1-open     2-update     3-Notification     4-keepalived     5-route-refresh



三、 五种报文类型

  1. open ：

    1. 用于建立BGP对等体连接
    2. BGP version：版本如果不一致，高版本兼容低版本
    3. Ms As：要和邻居指定的AS号一致
    4. hold timer：如果不一致则使用小的hold timer
    5. BGP router-id：不能冲突，否则邻居无法建立，默认使用全局roter-id
    6. BGP option（能力选项）：至少匹配一种地址簇能力才能建立起邻居关系
      1. IPv4地址簇能力
      2. router refresh 能力
      3. 4字节的AS号

  2. update：

    1. 用于在对等体之间交换路由信息

    2. 触发式更新

  3. notification

    1. 用于中断BGP连接

  4. keepalived

    1. 用于保持GBP连接
    2. 默认60s更新一次，180s超时
    3. 如果两个BGP邻居hold timer时间不一致，则选择hold timer时间小的，周期发送时间为hold timer的1/3

  5. route-refresh

    1. 用于在改变路由策略后请求对等体重新发送路由信息。
    2. 只有支持路由刷新能力的BGP设备会发送和响应此报文



四、 BGP状态机

  • Idle、Actice、Connect、OpenSent、OpenConfirm、Established

  • Idle 状态：初始化状态，BGP拒绝邻居发送的连接请求
    • 处于Idle状态：1、没有去往目的路由        2、没有指定邻居地址或者指定邻居地址不对

  • Connect 状态：

    • 如果TCP连接成功，进入OpenSent装填，发送Open报文

    • 如果连接失败，进入active状态
    • 如果连接重传定时器超时，BGP扔没有收到BGP对等体的响应，那么BGP继续尝试连接，停留在connect状态

  • Active状态：BGP试图建立TCP连接

    • 如果TCP建立成功进入OpenSent状态；

    • 如果建立失败，BGP停留在active状态；

    • 重传定时器超时仍然没有建立成功则进入Connect状态

  • OpenSent：发送opent报文

    • 如果收到Open报文正确，那么BGP发送keepalived报文，进入OpenConfirm状态
    • 如果收到错误的Open报文，发送notification报文，进入IDLE状态

  • OpenConfirm：发送keepalived报文

  • Established：update报文

    • BGP可以交换updata、keepalive、route-refresh、notification报文



五、 BGP 通告原则

  • 向邻居只通告最优的路由（>：代表最优路由）（最优的路由才会存在IP路由表中）

  • 从EBGP获得的路由通告给所有BGP邻居（IBGP和EBGP）

  • 从IBGP收到路由只通告给EBGP邻居

  • 路由更新时，BGP设备只发送更新的BGP路由

  • 华为设备不要通告更新源路由（connect-interface lo 0），会变成无效的路由

  •  IBGP与IGP 同步（华为不支持，默认关闭）

  • BGP 路由如何产生的：

    •  Network 直连、静态、IGP路由、起源属性IGP

    • 从其他路由协议引入路由

    • 聚合路由

  • BGP路由引入IGP时，默认只能引入从EBGP学到的路由，将IBGP学到路由引入的话后面加参数：permit-ibgp



六、BGP属性

公认必遵

1、Origin

2、AS_PATH

3、Next_hop

公认任意

1、Local_pref

2、Atomic_aggregate

可选过渡

1、Aggregate

2、Community

可选非过渡

1、Med

2、Originator id

3、cluster list



常用属性值介绍：

1、origin

  • 起源属性，主要不是人为修改，该属性保持不变，描述该路由如何成为BGP路由

  • i：通过network生成BGP路由

  • E：通过EGP得到的路由信息

  • ?：通过import-route引入进来的路由

  • i>E>?

  • 如何修改origin属性

    • 对自身产生的BGP路由时修改

    • 对发送给BGP邻居的路由做origin的修改

    • 对从BGP邻居接收到的BGP路由做修改

2、AS-path

  • BGP在选路时选择经过AS较少的路径；

  • 防环机制：

    • 当BGP路由传给EBGP时，将自身AS号加入到as-path属性中

    • 当从EBGP邻居收到路由时，发现含有自身AS号则丢弃路由

    • IBGP邻居之间不做As-path属性检测

  •  IBGP最左边是起始AS号           EBGP是最右边

  • AS-PATH在任何BGP邻居之间任何方向都可以对as-path属性做修改

    • apply as-path none overwrite ：清空AS-path属性对发送和接收的BGP路由

    • apply as-path 1 2 3 additive：对发送/接收的BGP路由添加AS-PATH

    • apply as-path 1 2 3 overwrite：对发送/接收的BGP路由的as-path替换

3、Next-hop

  • 记录了路由下一跳信息

  • 遵循原则

    • 向EBGP发布路由时，路由下一跳设置为与对端建立的邻居关系的接口地址

    • 本地将始发路由器发布给IBGP对等体时，路由下一跳设置为与本端建立BGP邻居关系的接口地址

    • 向IBGP发布从EBGP学来的路由时，下一跳属性不会改变

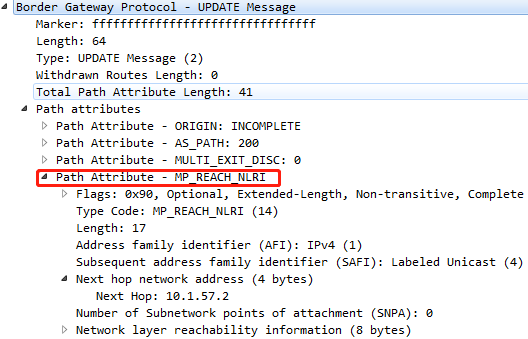

    • origin、as_path、next-hop存放位置

4、local_pref

  • 本地优先级，仅本地有效，表明路由器的BGP优先级；

  • 越大越优

  • 用于判断出站流量

5、MED值

  • 仅在相邻的两个AS之间传递，不会传递给传递给第三个AS

  • 优先级越小越优

  • 用于判断入站流量

6、 Community（团体）属性

团体属性名称

说明

Interface

表示可以通告给任何BGP邻居；缺省情况下都属于interface

No_advertise

表示不更新给任何邻居

No_Export

表示不更新给EBGP邻居（联邦内部的EBGP会更新）

No_Expoer_subconfed

表示不更新到本AS之外去（用于联邦内部EBGP邻居不会更新）

 扩展团体属性：通过对路由设置团体属性做控制和过滤；  多协议BGP携带RT和SOO值

默认不更新团体属性；需要加命令advertise-community



七、  聚合路由

  • 手动聚合>自动聚合（只能聚合引入进来的路由）

  • 自动聚合

    •  summary automatic   自动聚合，汇总成标准掩码

  • 手动聚合

    • Aggregate X.X.X.X XX    将某条路由聚合成多少位的路由；后面可用加参数

  • 聚合注意事项：需要注意聚合路由的属性改变，尽量不要丢失否则会引起环

    • 参数1：detail-suppressed     仅仅通告聚合路由,明细路由本地抑制s表示

    • 参数2：suppressed-policy    控制路由聚合,通过策略抑制部分路由

    • 参数3：attribute-policy         聚合路由完毕后可用增加、修改属性

    • 参数4：as-set                        还原AS-path的起源属性，不会引起环路

    • 参数5：origin-policy             起源属性策略

  • Atomic_aggregate：原子聚合，用来通知下游设备丢失明细路由，当聚合路由时加参数detail-suppressed 抑制明细路由时，会产生此属性（公认任意）



八、 管理大规模BGP对等体应用

  • 对等体组、团体、路由反射器、联邦

1、RR 路由反射器

  • 修改原来IBGP 水平分割属性，将从IBGP邻居接收到的路由信息更新给IBGP邻居

  • 通告原则：非非不传；

  • 起源路由器的router-id就是originator-id

  • RR的router-id是cluster-id

  • RR客户端发射路由时给路由添加originator_id，cluster_list属性

  • 从EBGP邻居收到的路由发射给客户端和非客户端时 或者 发送路由给EBGP邻居时，不会设置这两个属性

  •  防环：

    • 　Cluster list（簇 ID）

      • 经过路由发射器加入本地cluster list；防止集群之间产生路由环路

    • 起源ID（originator id）

      •  当第一次被路由反射器发射的时候，加入originator-id；等同于router id

      • 防止集群内部产生路由环路

2、 联邦

  • 属于同一联盟必须配置confederation id 和 confederation peer-as

  • 联邦外部路由next-hop 属性在整个联盟中被保留

  • 被宣告到联盟之内的MED属性在整个联盟中都被保留

  • 路由的local_pref 属性在整个联盟中都被保留，而不仅仅是在为他们赋值的成员AS之内

  • 联盟内部成员之间AS号加入到as-path路径中，但是不能宣告到联盟之外；as-confed-sequence  as-confed-set

  • AS_PATH 中的联盟AS号用户实现环路避免功能，但是在联盟中选择最短AD_path

  • BGP选路相同情况下EBGP路由优于联盟内部EBGP路由，联盟内部EBGP优于IGBP



九、 BGP选路原则

  • 选路原则前提，丢弃下一跳不可达路由

  1. Preference_value 华为私有协议，本地有效，值越大越优先

  2. Local_preference 本地优先级；默认100

  3. 本地起源；手动聚合>自动聚合>network>import>从对等体学到的

    1. 手动聚合可以聚合任何路由；自动聚合只能聚合import（引入）进来的路由

  4. 选择As_Path路径最短的

  5. Origin 属性；i>e>？；i：network通告    E：通过EGP协议      ?：引入路由

  6. 对于同一AS选择med 值较小的

  7. 选择从EBGP学来的路由

  8. 选择BGP路由下一跳IGP的度量值较小的

    1.  前8条选择不出来，可以实现负责，默认不开启需要手动开启max load-balancing mun

  9. 优选Cluster-list 最小的路由

  10. 优选Originator-id最小的路由

  11. 优选router_id最小邻居发布的路由

  12. 优选具有较小IP地址的邻居学来的路由



十、路由过滤

  • 出方向：route-policy>filter-policy>ip-prefix

  • 入方向：filter-policy>ip-prefix>route-policy



十一、BGP防环机制

  • 从IBGP邻居学来的路由不会传递给其他IBGP邻居（IBGP 水平分割原则）

  • As_Path 用于EBGP之间防环；收到含有自己的AS_Path丢弃路由

  • RR（路由反射器）：Cluster list：防止集群之间环路     Originator：防止集群内部环路

  • MPLS vpn：通过设置soo防环



十二、BGP增强属性

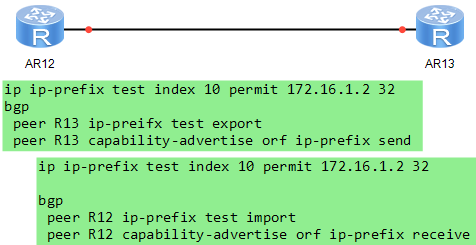

  • 基于本地入口策略构建对端的出口策略，实现BGP的按需发布路由，包括基于前缀和VPN的ORF

    • orf 后面参数，有思科兼容模式

  • Active-Route-Advertise：只有当BGP路由被成功加入到路由表，该路由才发布给邻居

  • BGP按组打包组4字节AS号：

    • 将所有相同出口策略的BGP邻居看作是一个打包组，发布的路由一次发布给组内所以邻居

    • 具体查看手册

  • 按策略进行下一跳迭代

    • 通过配置路由策略来限制迭代到的路由，如果路由不能通过路由策略，则该路由迭代失败

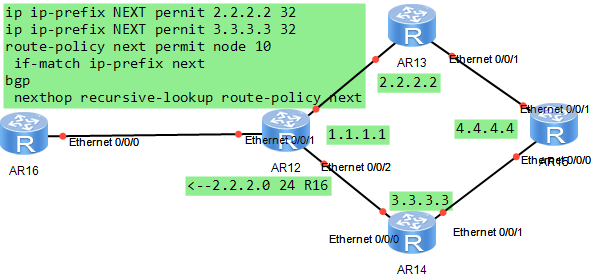

    • 案例：

    • 1.1.1.和2.2.2.2建立邻居关系，当与2.2.2.2.接口down或者其他原因链路故障；

    • 此时1.1.1.1路由上有一条24位掩码的2.2.2.0的路由指向R16

    • 即使R16路由器设备本身无法到达2.2.2.2 但是由于BGP 超时时间为180s，在此期间路由回全部指向到R16

    • 配置迭代路由，当与2.2.2.2之间故障时，迭代到配置的路由策略中匹配到的路由；配置如下

    •

 十三、BGP安全特性

  • 认证

    • MD5认证
    • keychain认证

  • GTSM

    • peer 10.0.45.4 valid-ttl-hops N 向邻居开启此功能

    • @在向邻居10.0.45.4 发送BGP报文时，TTL为255

    • @在接收邻居10.0.45.4发来的BGP报文时，要求报文的TTL大于等于255-N+1

十四、BGP4+

  •  BGP4的扩展版本

  • 支持传递多种地址簇地址

  • 新增属性用以支持多地址簇传递

新增两个可选非过渡属性：

  • MP_REACH_NLRI：Multiprotocol Reachable NLRI，多协议可达NLRI。用于发布可达路由及下一跳信息。

  • MP_UNREACH_NLRI：Multiprotocol Unreachable NLRI，多协议不可达NLRI。用于撤销不可达路由。

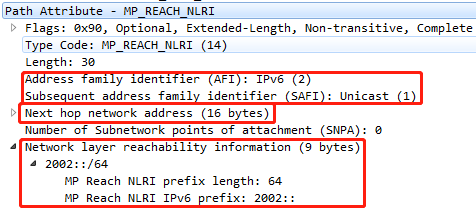

 MP_REACH_NLRI 携带的信息

  • 重要的信息

  • AFI：地址簇标识符

  • SAFI：1是单播   2是组播

  • Next Hop：

    • 路由下一跳信息是放在MP_reach_nlri属性下的
    • 不同的地址簇在不同的MP_reach_nlri属性下的携带更精准

  • NLRI

    • 网络层可达信息，描述该链路的前缀长度和掩码信息

十五、解决BGP路由黑洞

  1.  使用全互联

    1. RR路由发射器

    2. 联盟

  2. 通过GRE隧道

  3. 通过MPLS LSP

  4. IGP与BGP路由进行同步
