实验3

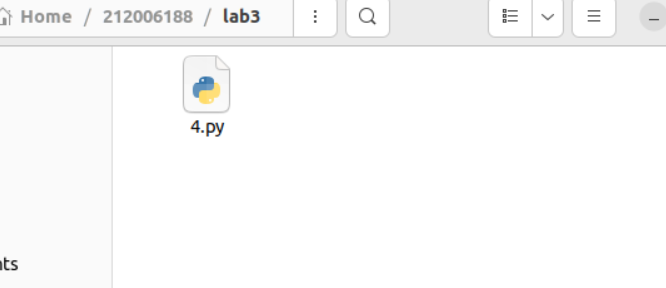

一、拓扑py文件：
............................................................................................................................................................

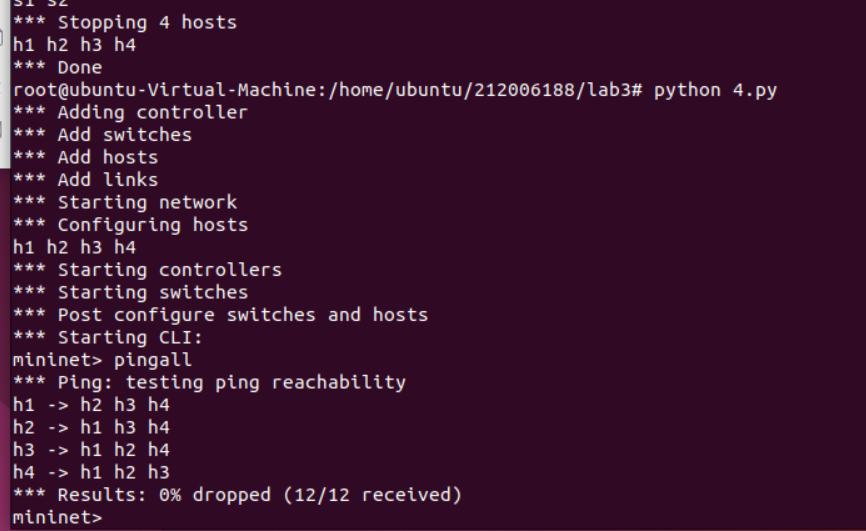

ping截图：

............................................................................................................................................................
抓包：
1.hello

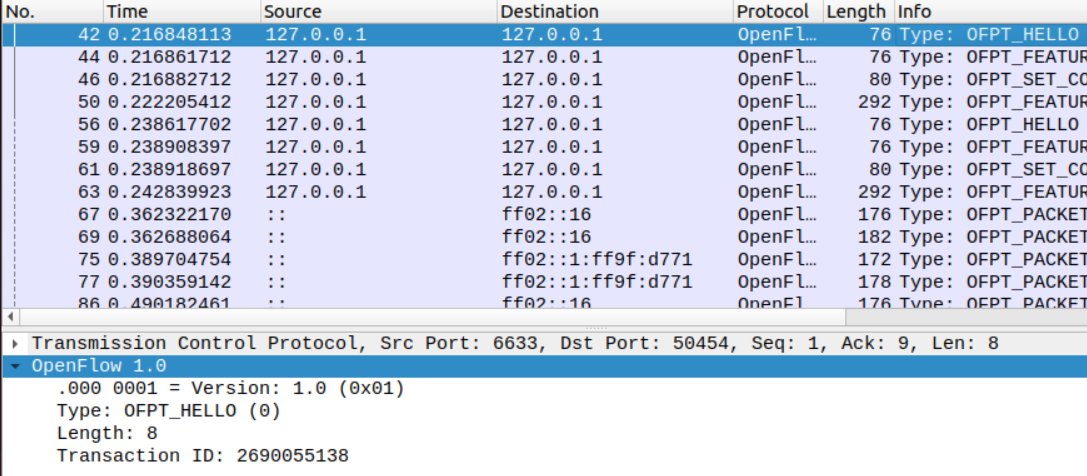

控制器6653接口发送到交换机50454接口，openflow版本1.0

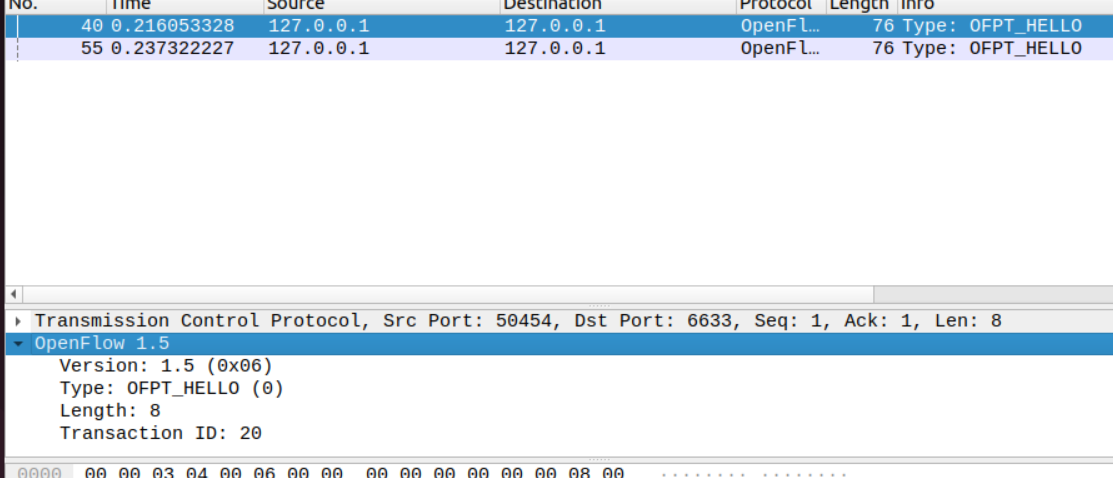

交换机50454接口发送到控制器6653接口，openflow版本1.5
使用1.0版本建立链接
............................................................................................................................................................

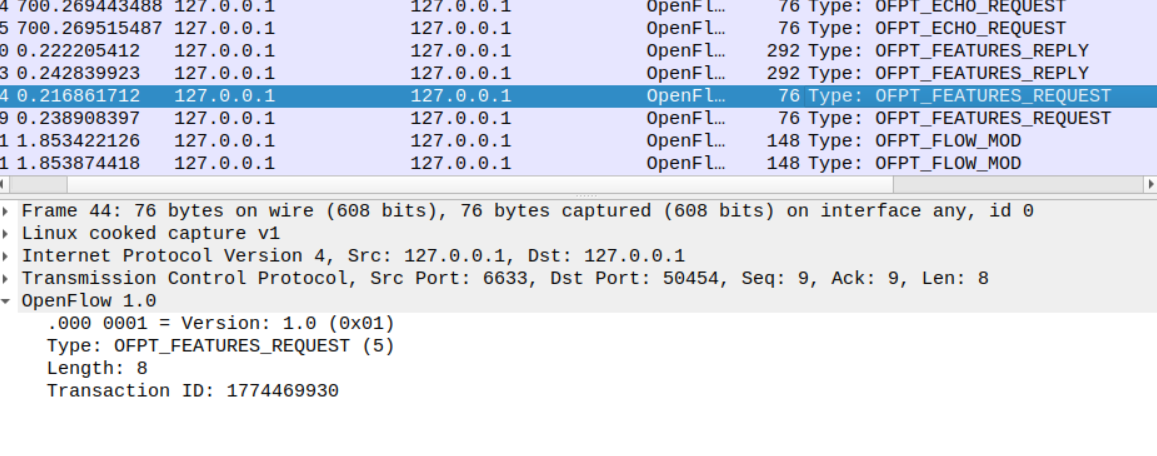

2.features request/set conig

控制器6653端口发送到交换机50454端口，需要交换机信息

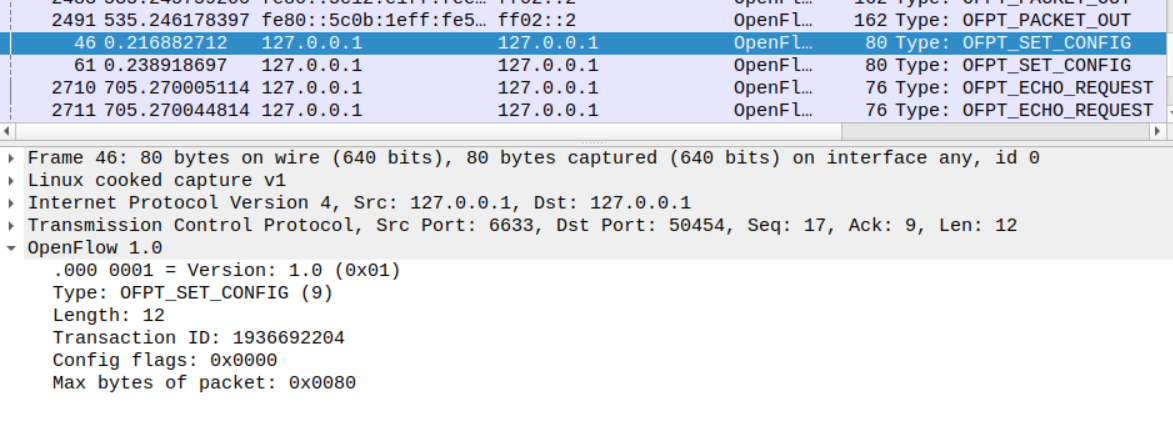

控制器6653端口发送配置文件到交换机50454端口
............................................................................................................................................................

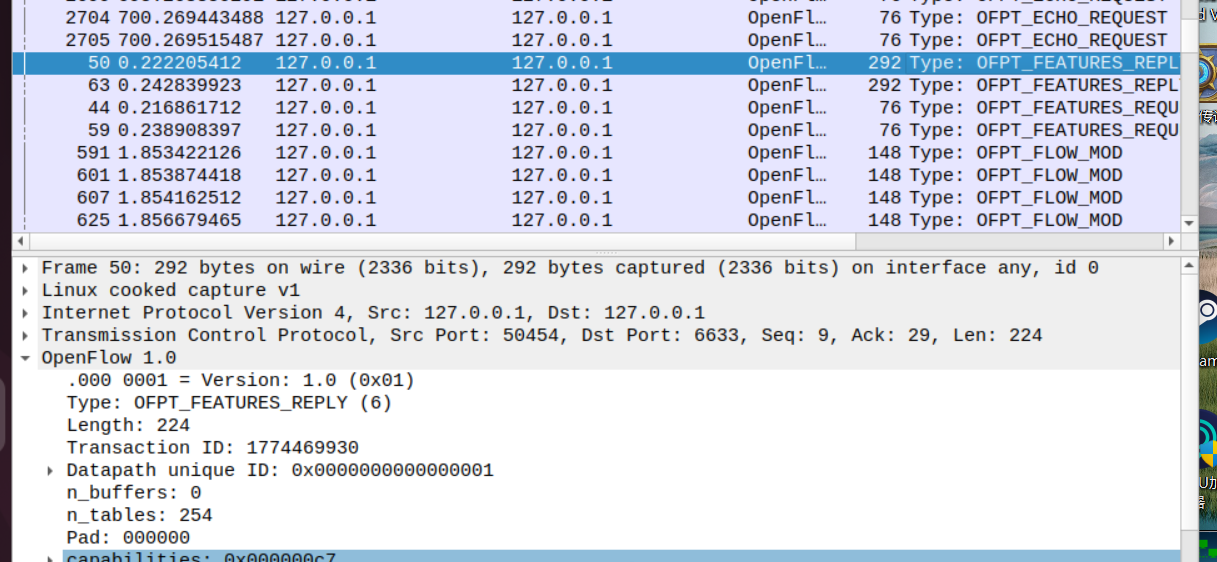

3.features reply

交换机50454端口发送配置信息到控制器6653端口

............................................................................................................................................................

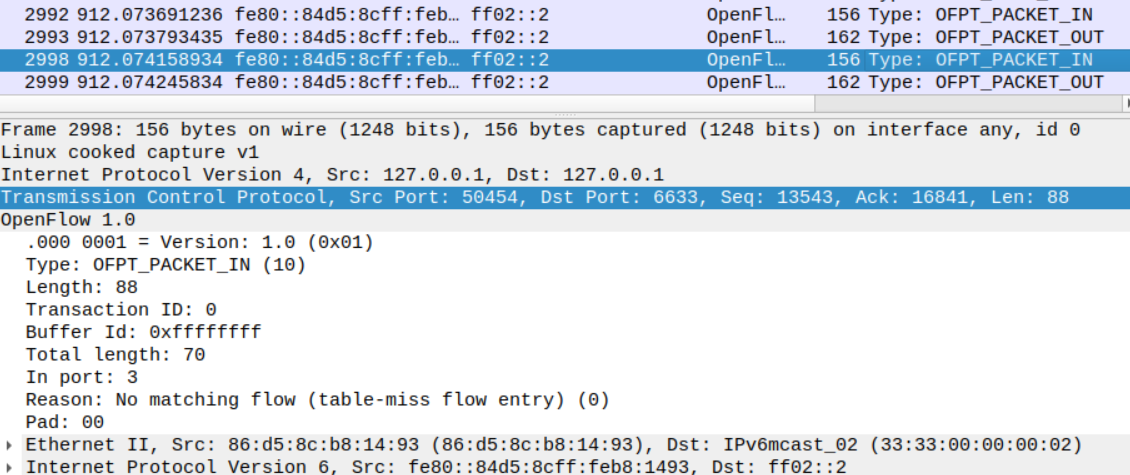

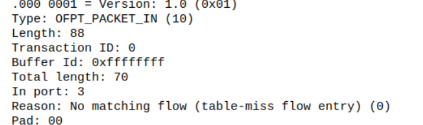

4.packet_in

交换机没有匹配的流表，所以通过50454端口从控制器6653端口发送下发流表请求

............................................................................................................................................................

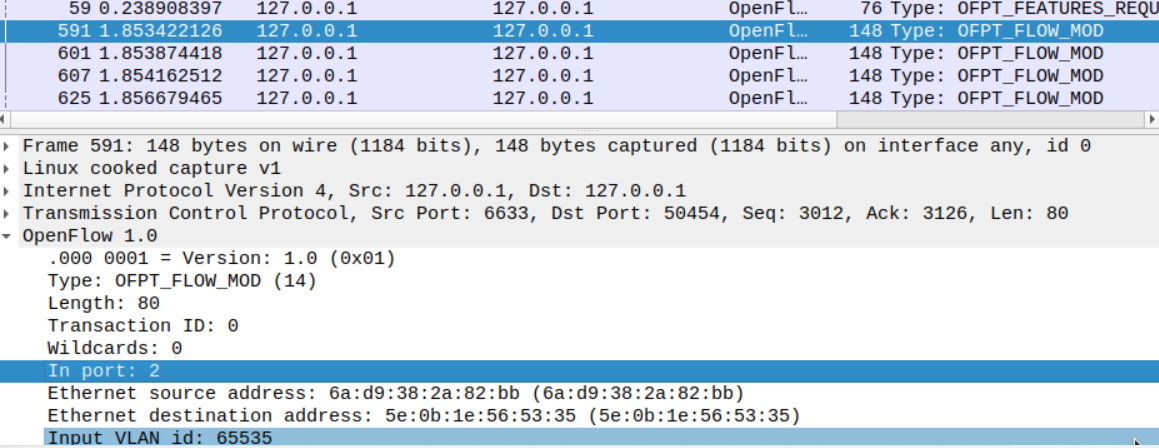

5.flow_mod

控制器6653端口向交换机50454端口下发流表项，指导数据的转发处理

............................................................................................................................................................

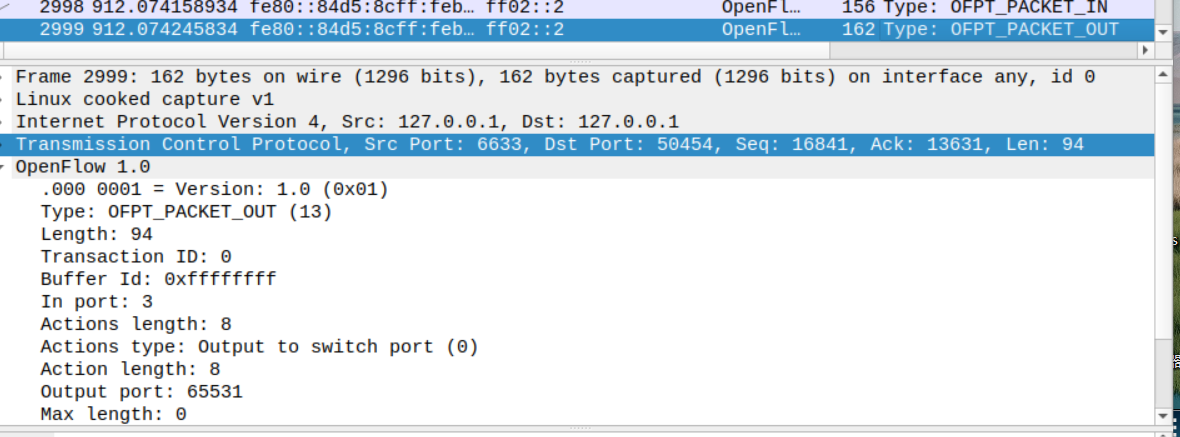

6.packet_out

控制器从6653端口向交换机50454端口下发流表
............................................................................................................................................................

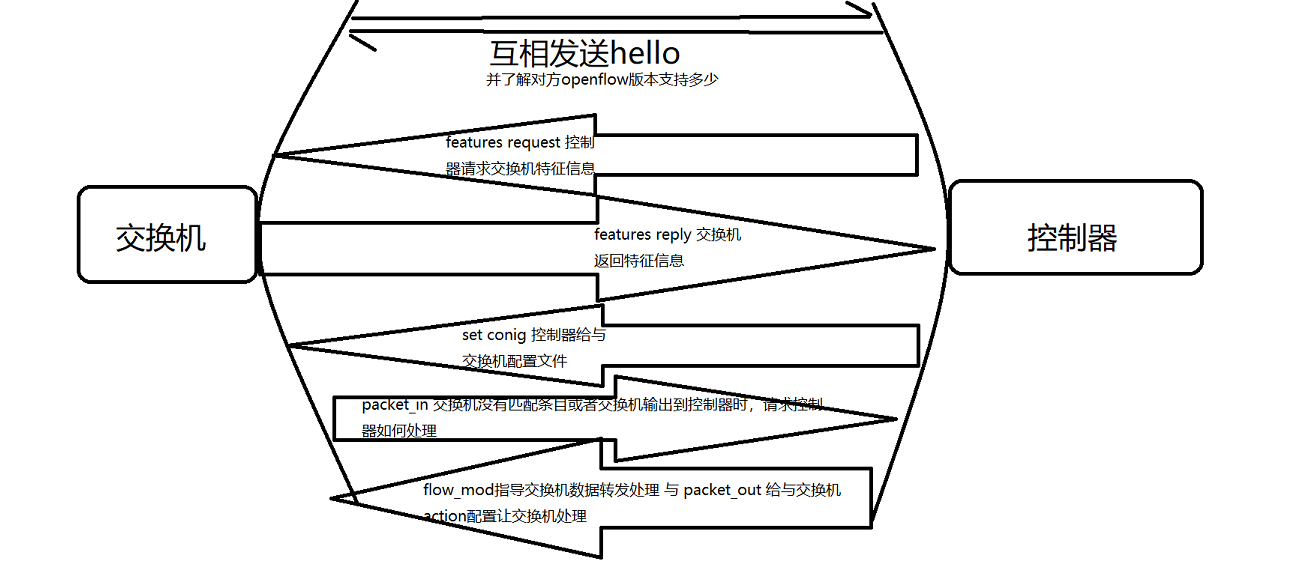

二、交互过程图：

............................................................................................................................................................
三、使用tcp协议
............................................................................................................................................................
进阶要求：

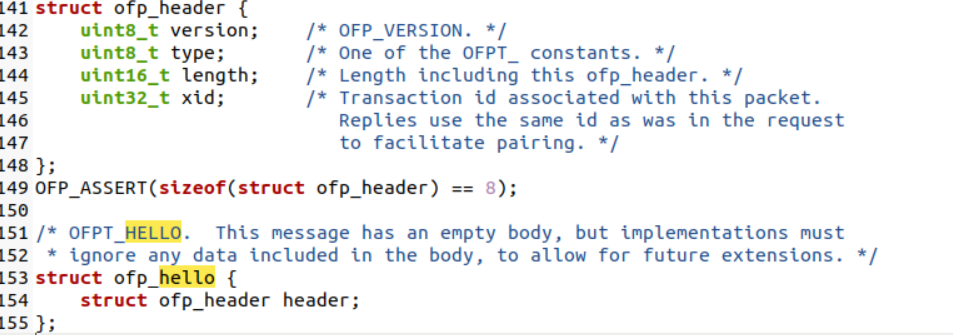

1.header
源码：

openflow消息必有部分
............................................................................................................................................................
2.hello
源码：

hello抓包结果：

............................................................................................................................................................
3.features request/set conig
源码：

抓包结果：

............................................................................................................................................................

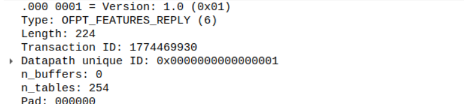

4.features replay
源码：

抓包结果：

............................................................................................................................................................

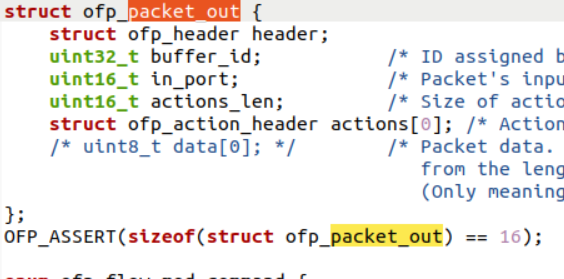

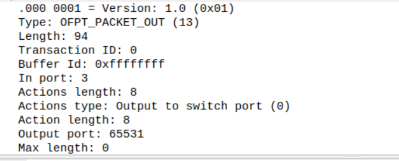

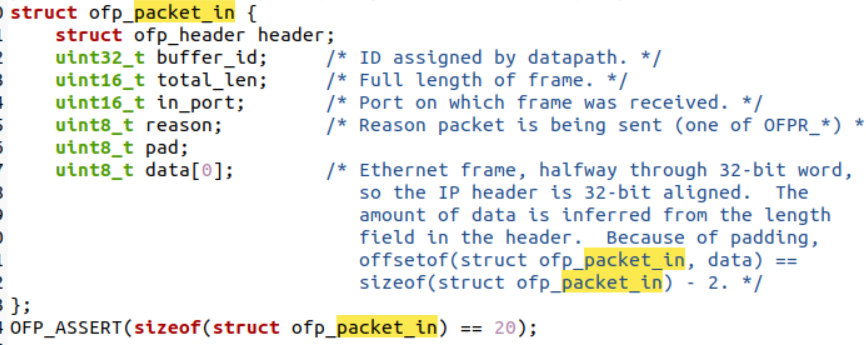

5.packet_in&packet_out

抓包结果：


............................................................................................................................................................

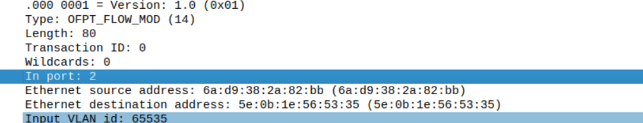

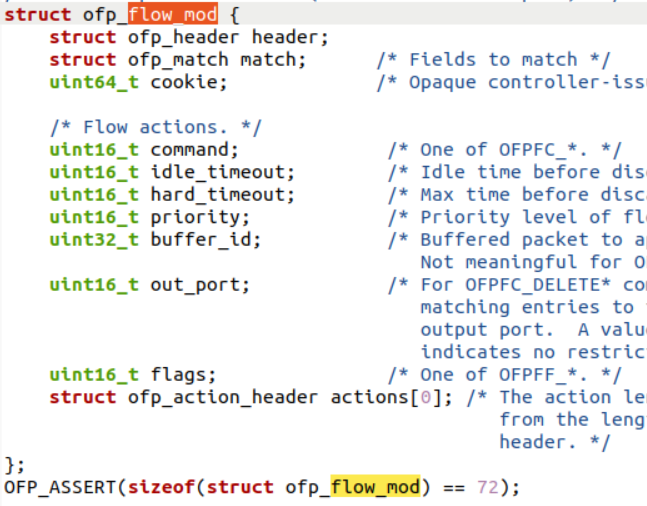

6.flow_mod
源码：

抓包：

个人总结:本次实验难度适中，后期编写实践报告较复杂，需要黏贴许多图片，可以使用截图工具管理截图防止混淆。实验中主要是需要了解openflow源码的意义，了解其中消息的数据结构，如版本号，消息类型，消息长度，消息id等。
