16位汇编 01

>> debug的使用

>>环境配置

1：XP系统

2：dosbox

3: msdos



>> debug命令

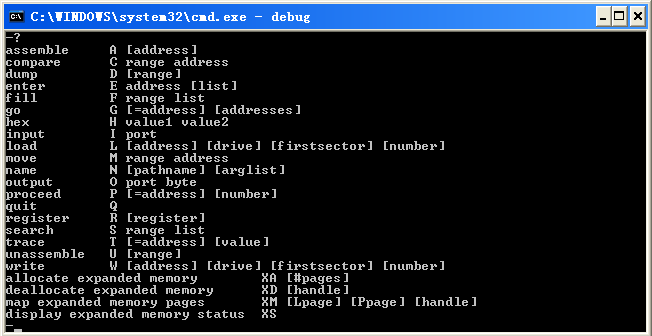

1：？ —— help(帮助，显示所有命令)



2：u[range] —— [range] = [startaddr][endaddr]

或者[startaddr l num]

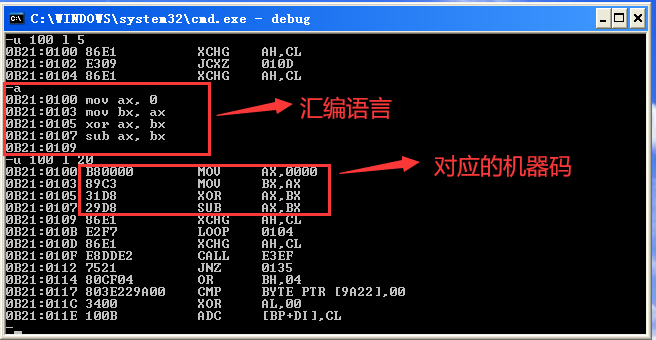

u - 反汇编： 把机器码转换成汇编源码

反编译： 把汇编语言变成高级语言（C语言）



range： 反汇编的内存范围， 以字节为单位



第一种查看内存反汇编的方式：

startaddr： 反汇编在内存中的起始地址

endaddr: 反汇编在内存中的结束地址



第二种方式：

startaddr： 反汇编在内存中的起始地址

L(小写)： 指明后面的为长度

num: 起始地址到结束的额长度







3: a [addr]





a - 汇编： 把汇编语言转换成机器码



4: r[reg]



r - 寄存器



r命令可以查看寄存器，也可以修改寄存器



后面不加寄存器就是查看

后面加寄存器就是修改



5: d [range]



d - 内存 用法跟 u 的命令差不多

查看内存



6: e addr



e - 修改内存

后面加地址，回车后， 显示出以前的值， 在以前的值后面加上要修改的值， 按空格显示下一字节的值，再加上需要修改的值， 再空格，又显示下一个字节的值

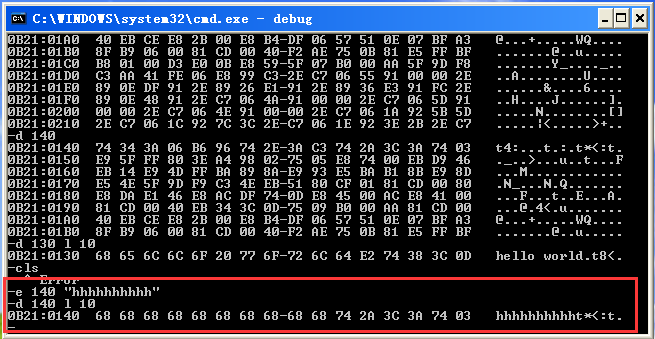

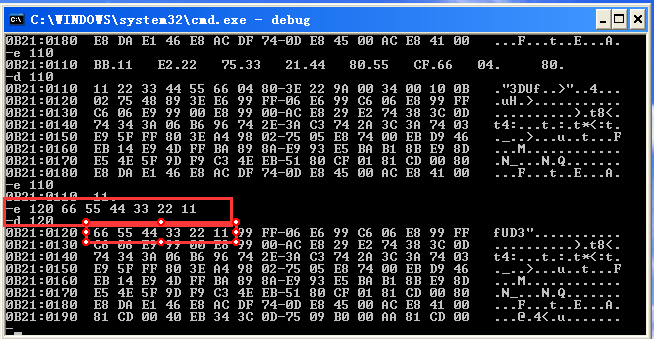

还有一种格式连续修改内存：

输入命令， 加上地址， 在直接加上要修改的值1， 值2，值3 ... (值与值之间可以用空格或者,隔开)



例如：



修改成字符串：



7: g



g - 调试功能中的F5



后面加地址， 可以直接go过去

---

8: t



t - 调试功能中的F11



9: p

p - 调试功能中的F10



10: 写入文件（n, r - cx, w）



内存中数据写入文件



8,9,10一起写

---



11: q

退出



>> 基础汇编指令



赋值:

mov reg, reg
mov reg, imm;(立即数， 常数)
mov ax, 5566
mov al, 78

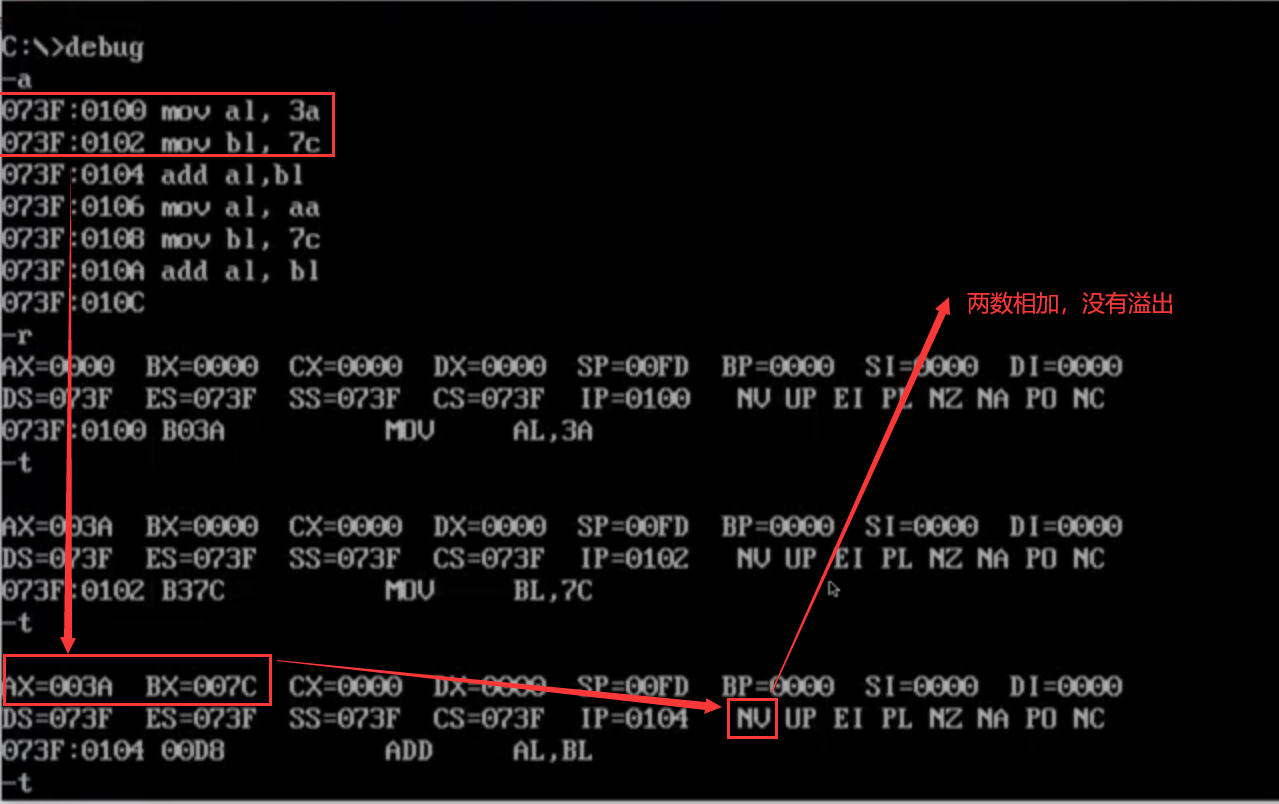

加法:
add reg1, reg2
add reg, imm;(立即数， 常数)

add ax, bx; ax = ax + bx
add ax, 5566; ax = ax + 5566;

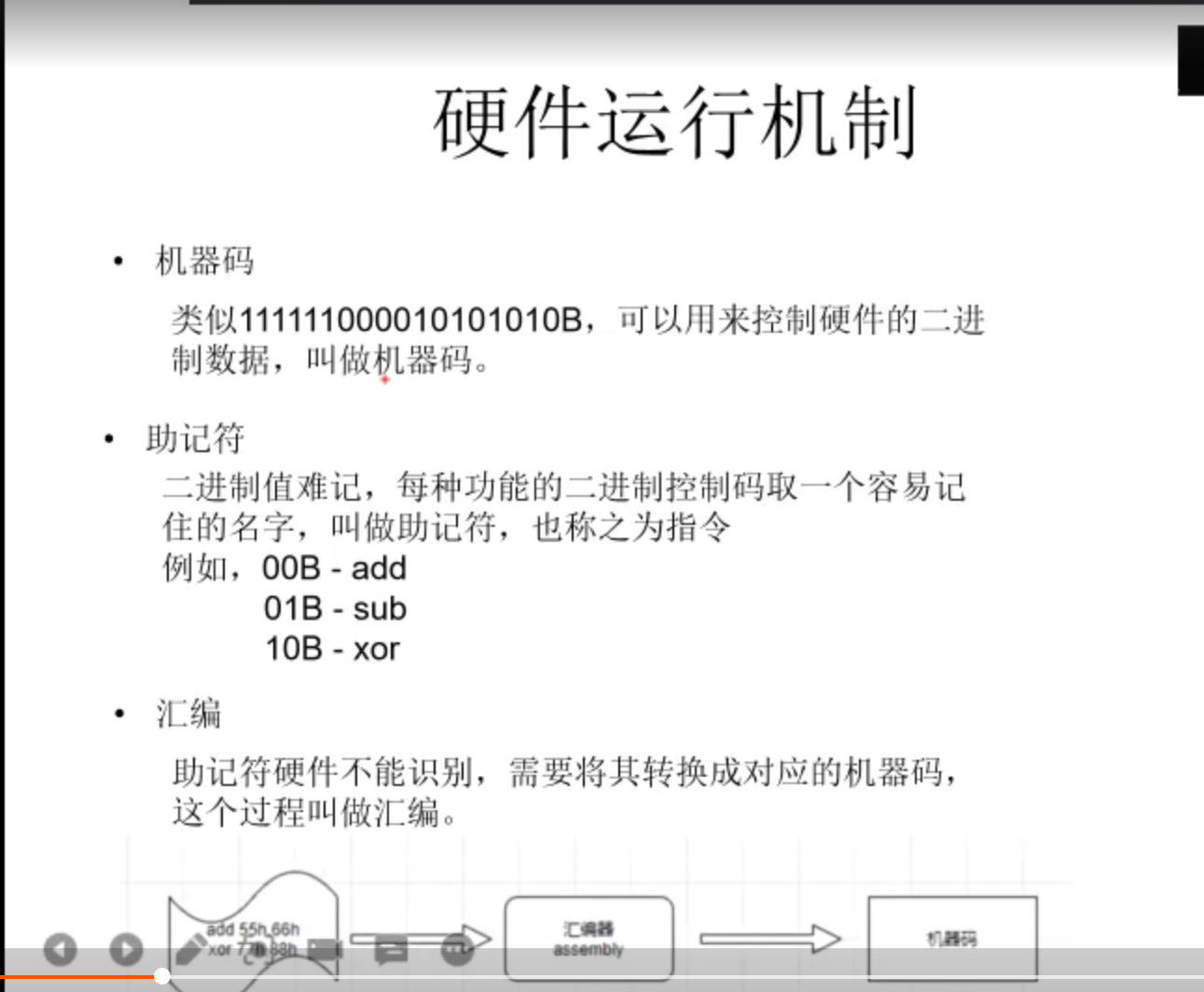

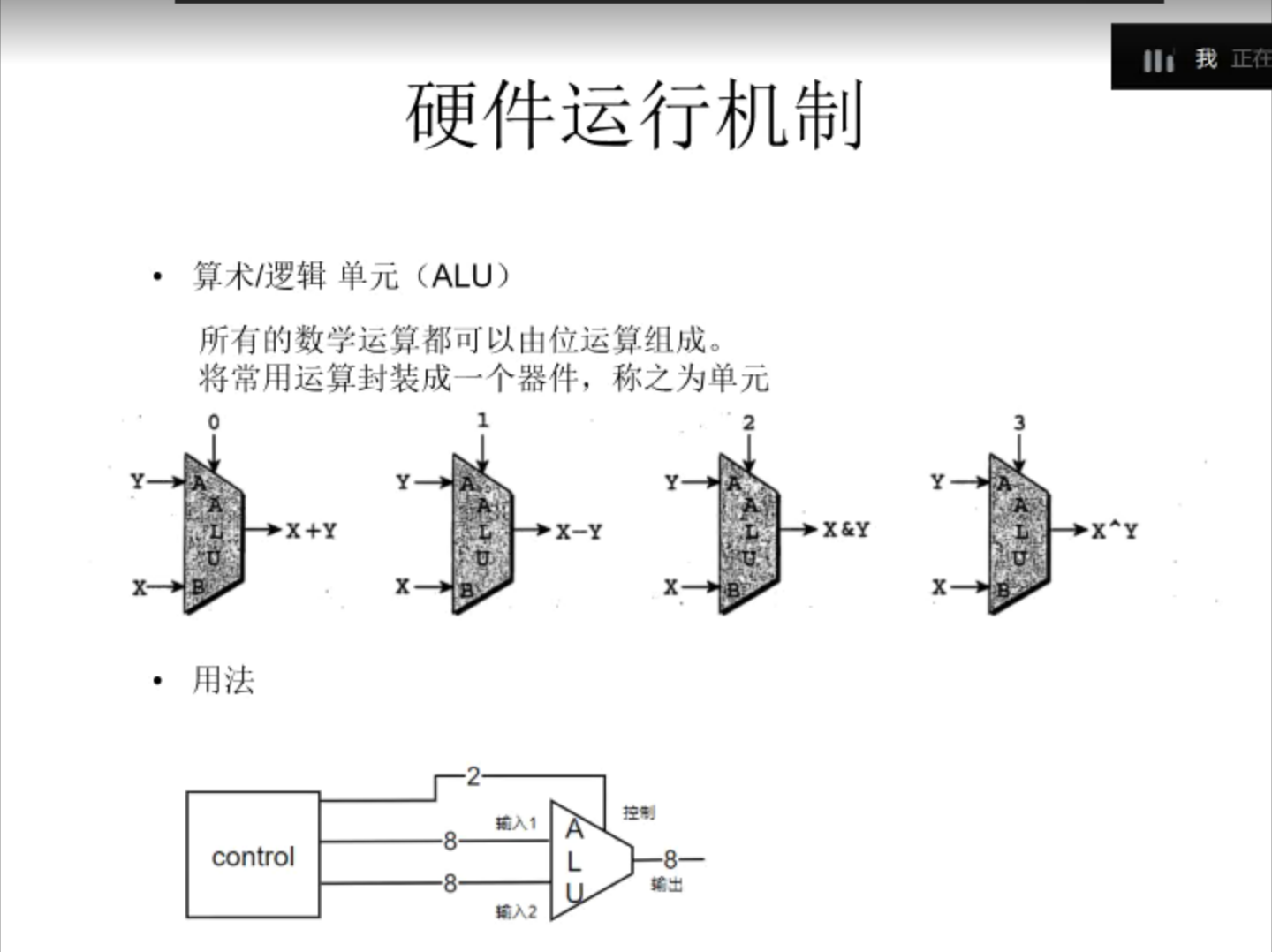

>> 硬件运行机制：



图1：





图2：







图3：

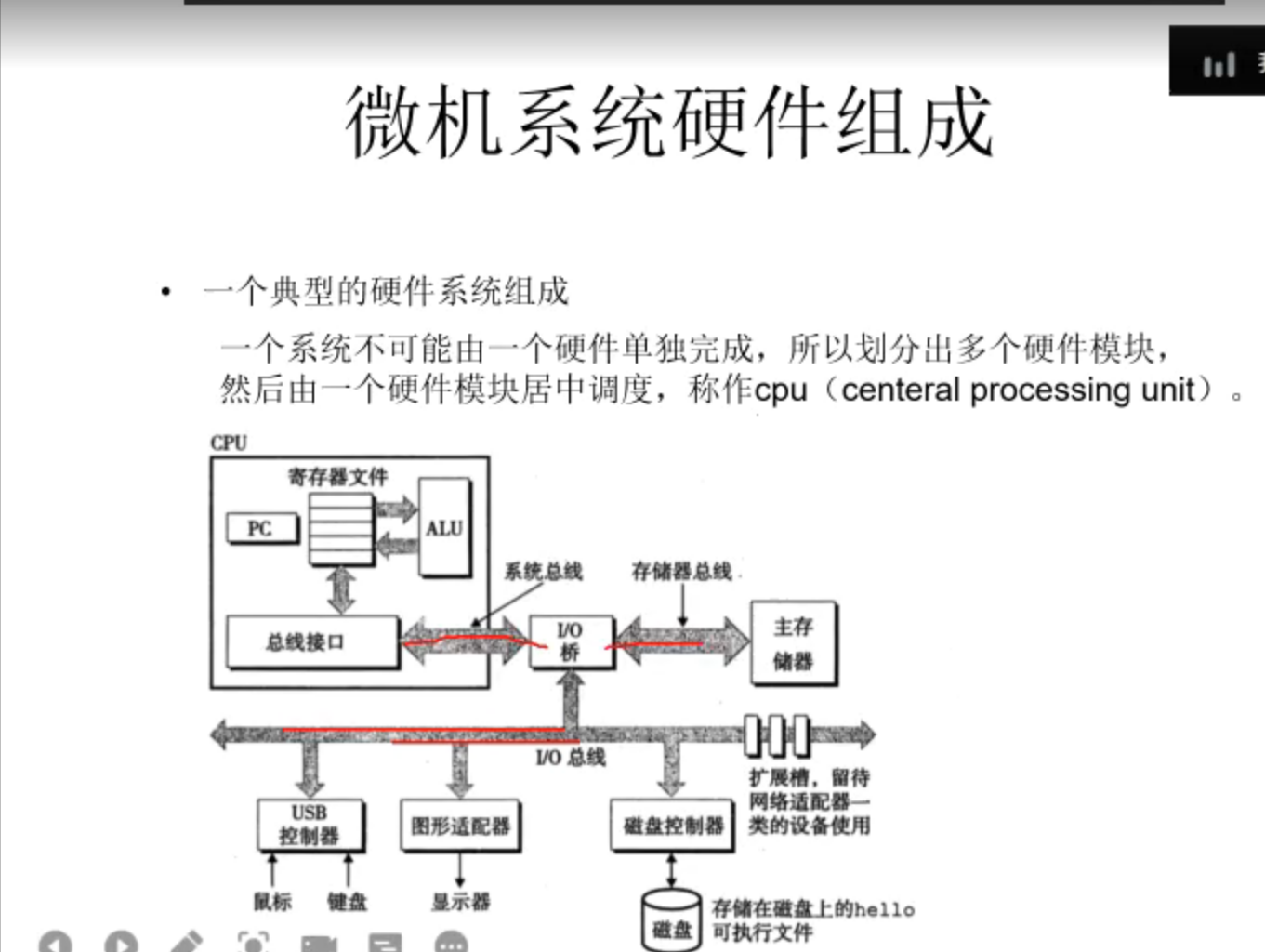

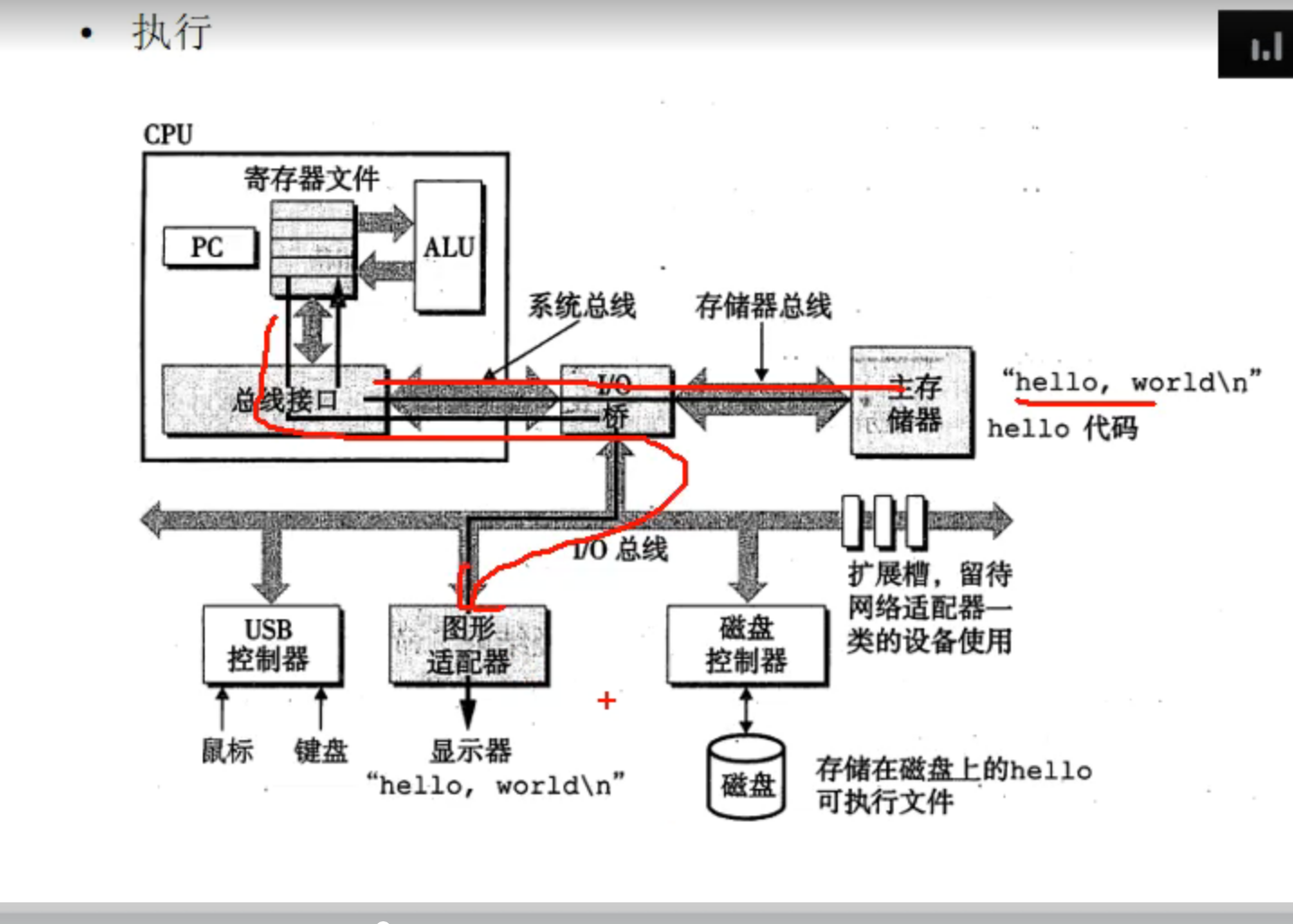

>> 微机系统硬件组成



图1



图2：



图3：

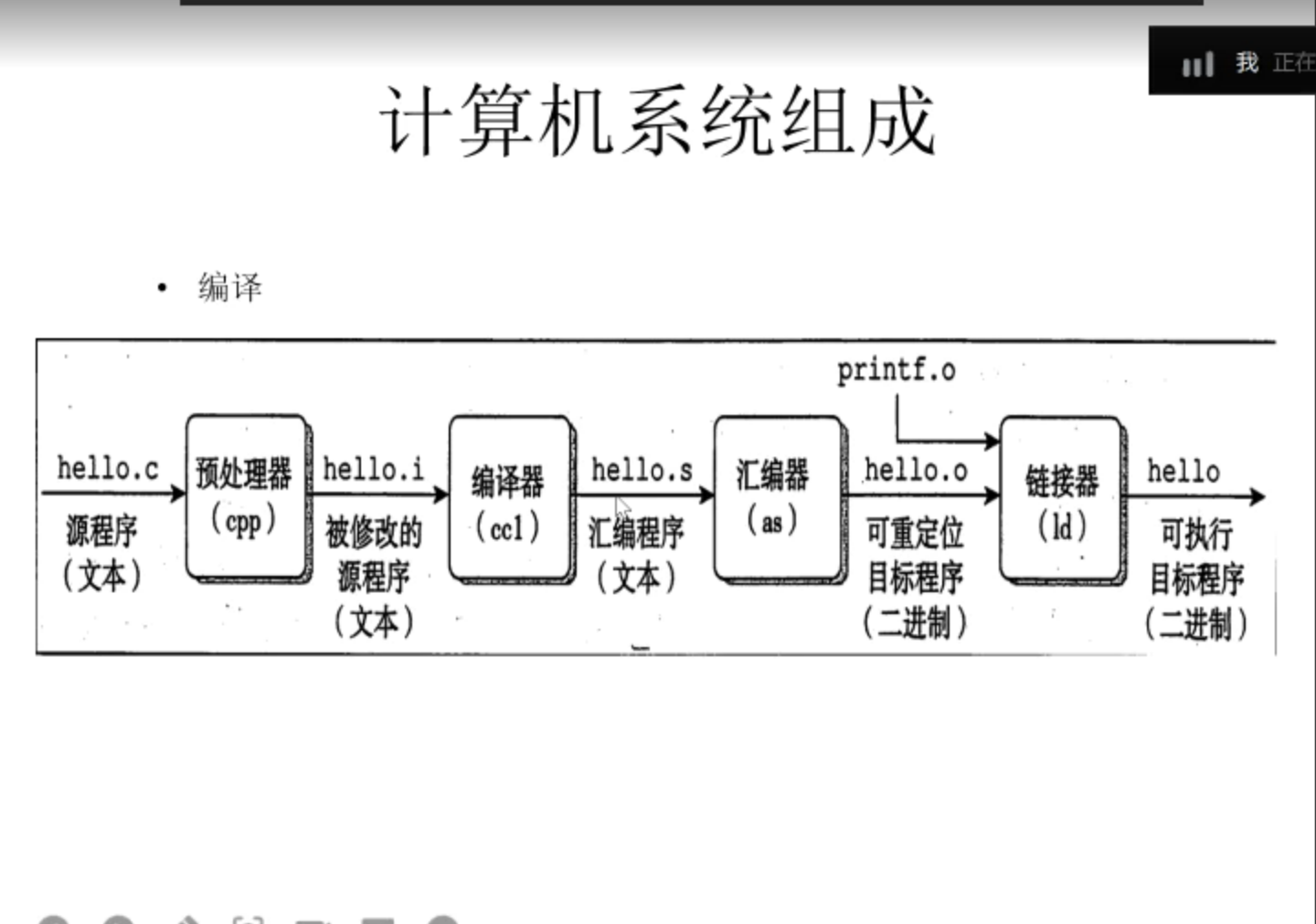

>> 计算机系统组成



图1：



图2：





图3：

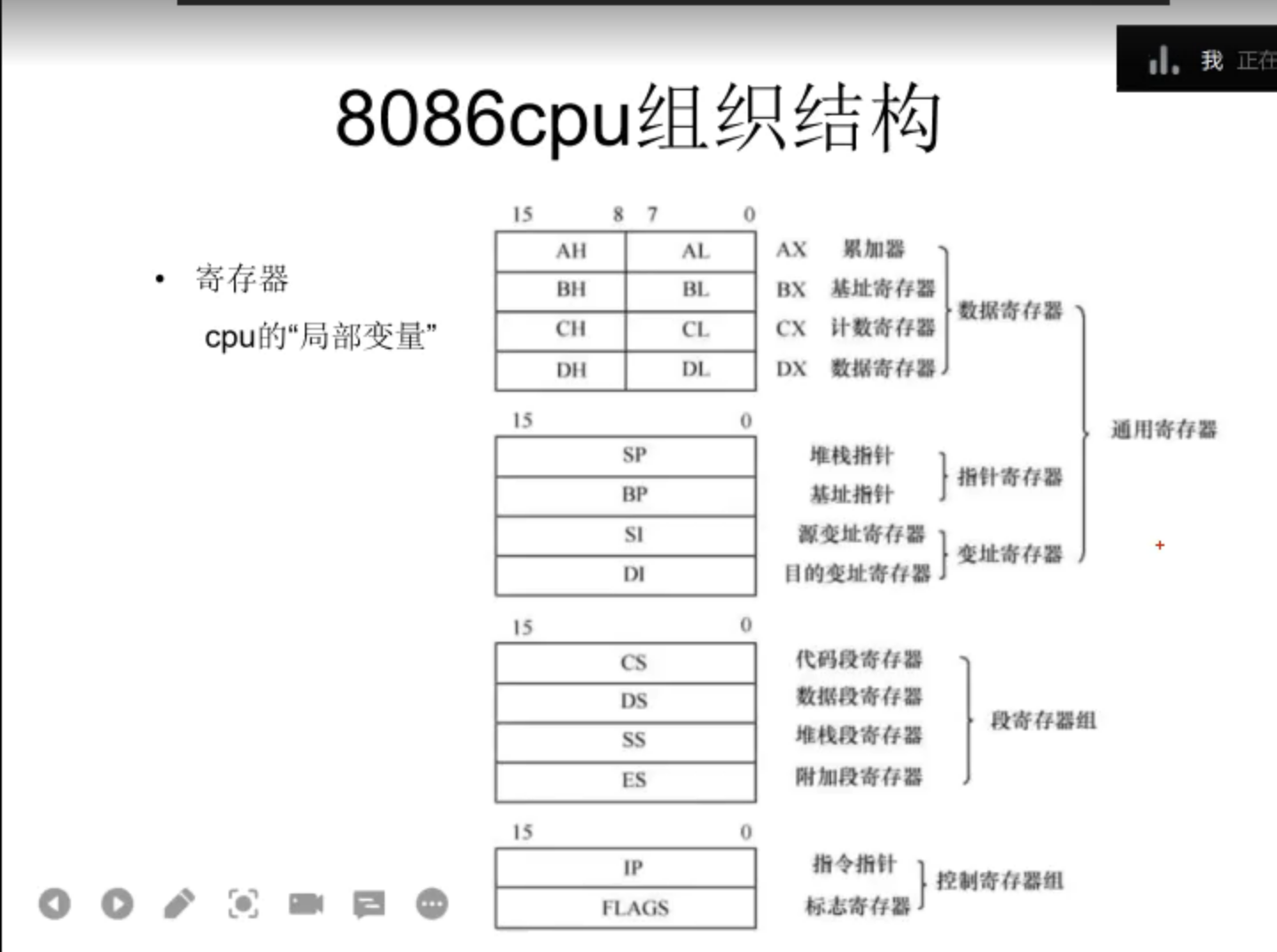

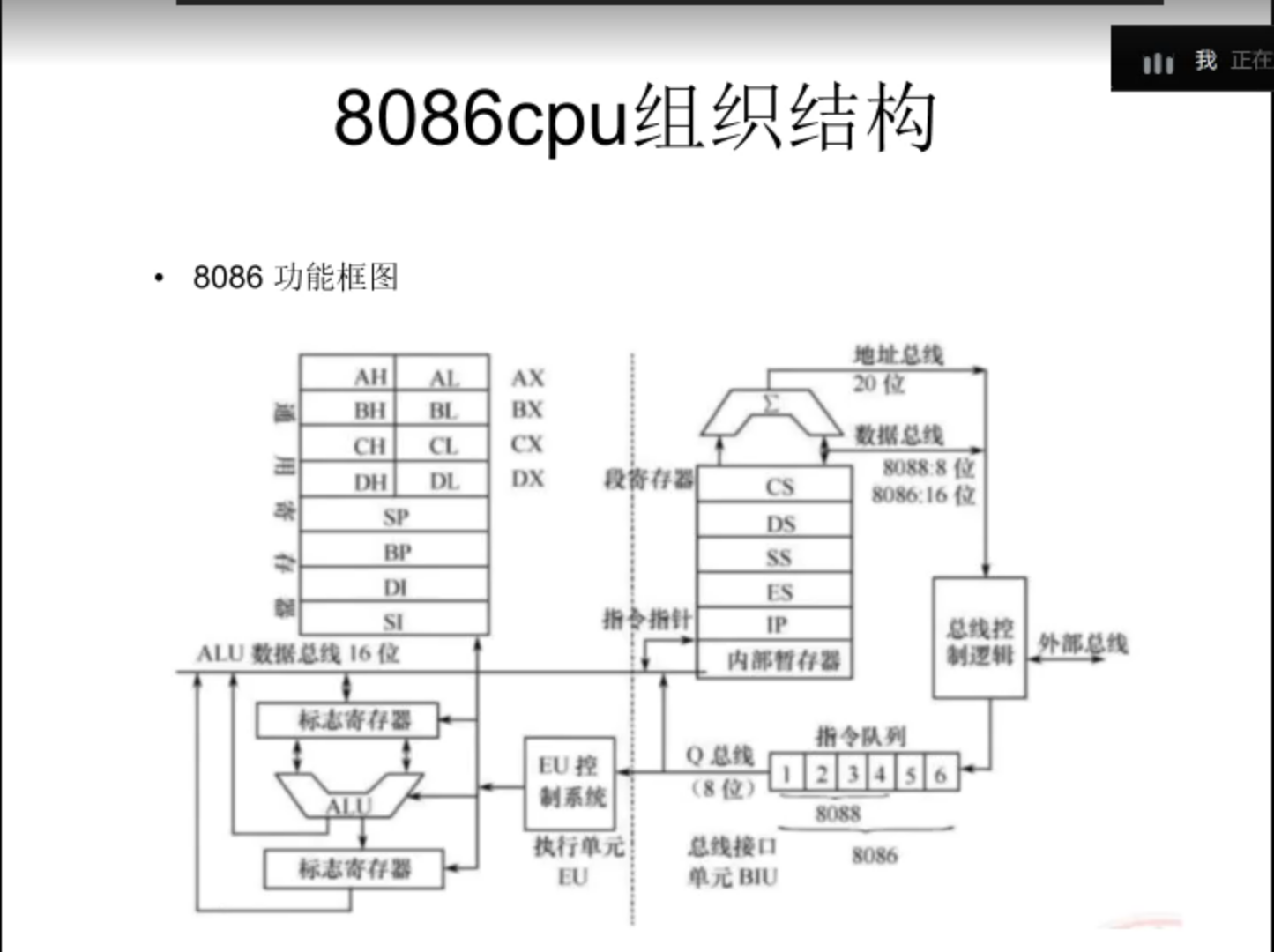

>> 8086CPU组织结构

图1：



图2：



图3：

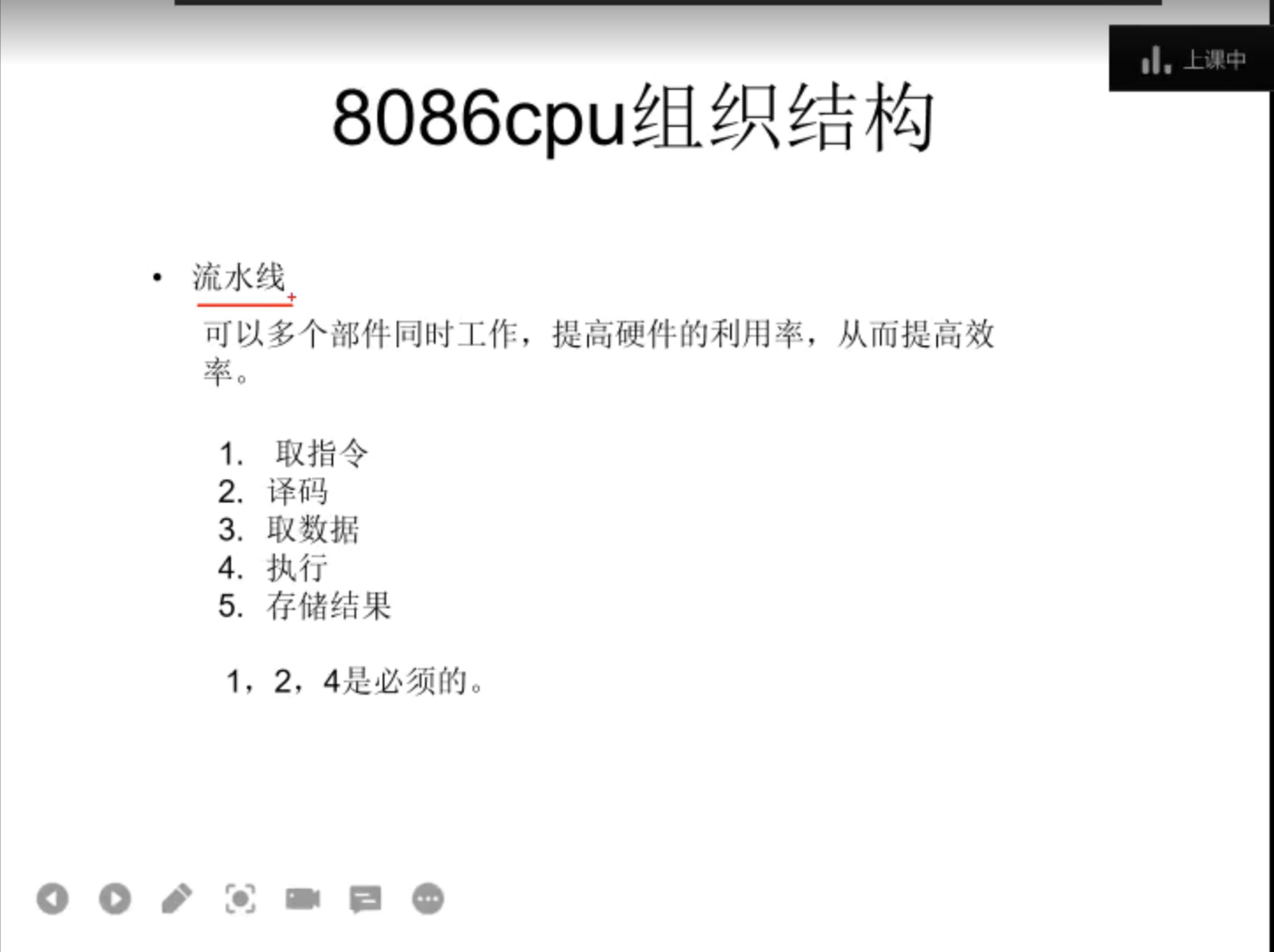

缺点：流水线作业就像做菜一样， 每一个环节都 在执行固定的工作， 如果遇到跳转， 后面的操作全部要置0，重新开始

优点： 效率高







>> 通用寄存器



通用寄存器有8个：

1: AX —— 累加器

2: BX —— 基址寄存器

3: CX —— 计数寄存器

4: DX —— 数据寄存器



1,2,3,4寄存器为数据寄存器



5: SP —— 堆栈指针

6: BP —— 基址指针



5,6寄存器为指针寄存器



7: SI —— 源变址寄存器

8: DI —— 目的变址寄存器



7,8寄存器为变址寄存器





以上8个寄存器又统称为通用寄存器

---



>> 段寄存器

9：CS —— 代码段寄存器

10: DS —— 数据段寄存器

11: SS —— 堆栈段寄存器

12: ES —— 附加段寄存器



9,10,11,12为段寄存器组



>> 控制寄存器



13: IP —— 指令指针寄存器

14: FLAGS —— 标志寄存器

13,14寄存器为控制寄存器组



IP: 指令指针保存下一次代码执行的地址



FLAGS：标志寄存器保存有符号加法之类的运算 产生溢出或者进位的进位值





>> 标志寄存器



图1：









图2：

---





图3：









图4:





图5：





图6：





图7：





---

在8086CPU中，有一种标记寄存器，长度为16bit；

其中存储的信息被称为程序状态字(Program Status Word,PSW),以下将该寄存器简称为flag。

功能：1）用来存储相关指令的某些执行结果；

2）用来为CPU执行相关指令提供行为依据；

3）用来控制CPU的相关工作方式。



flag寄存器各位示意图

注明：16位中未标明字符的各位在8086CPU中没有使用，无意义；

标明字符的各位具有特殊含义。

位 符号 英文全称 中文名称 说明（数学或逻辑运算）

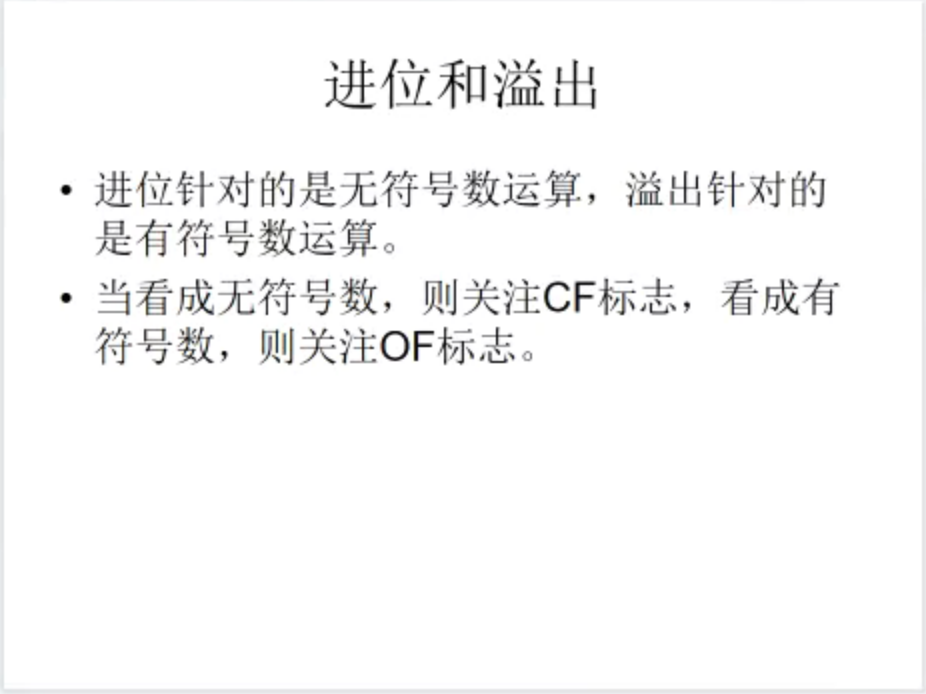

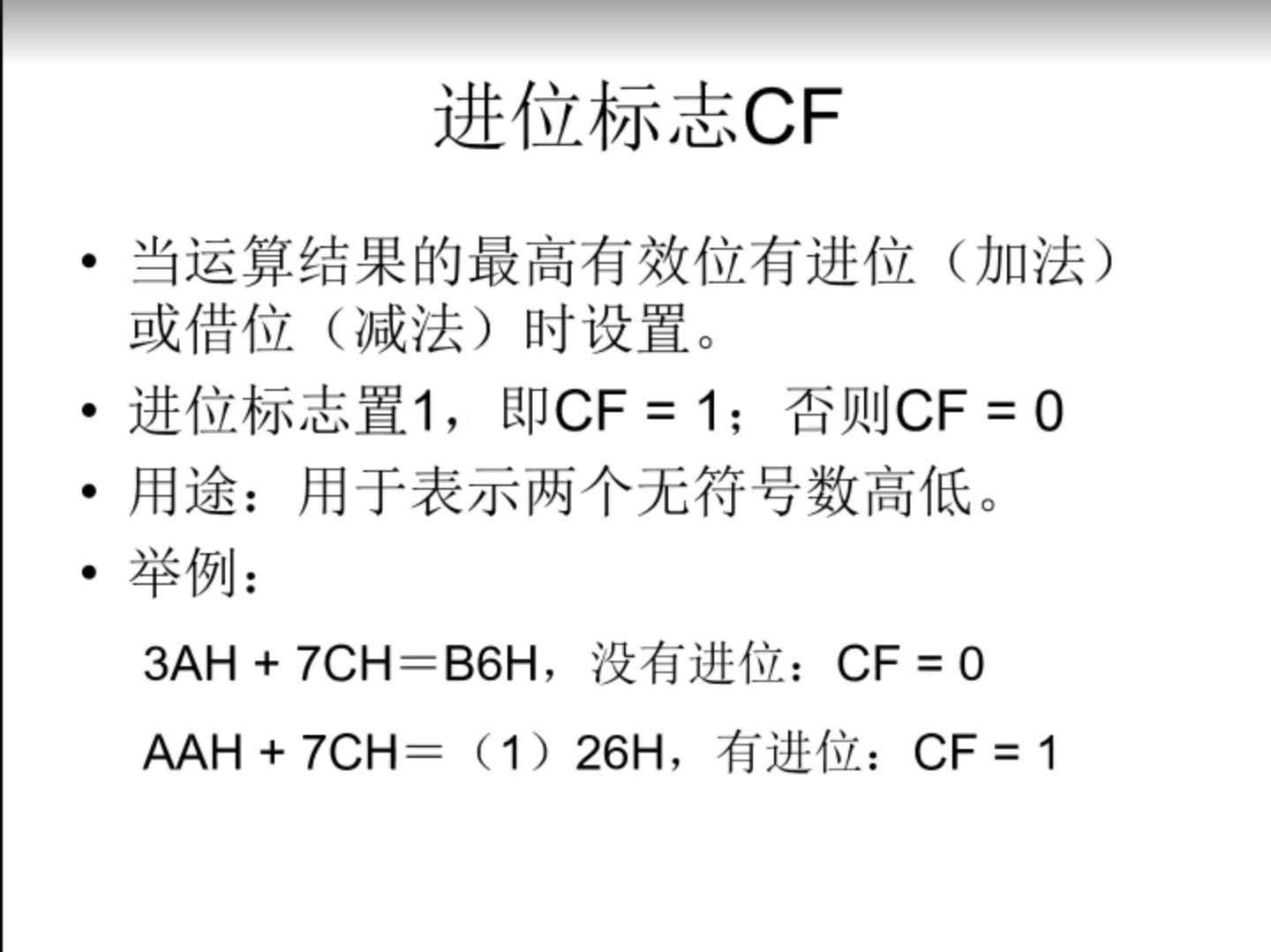

0 CF Carry Flag 进位标记位 无符号数运算结果是否进位/借位

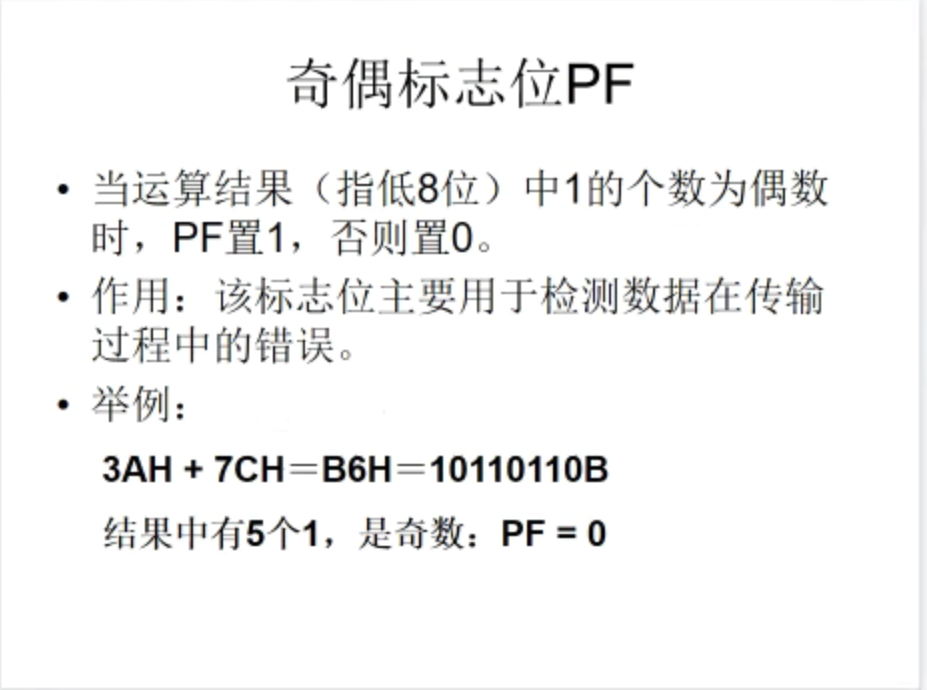

2 PF Parity Flag 奇偶标志位 运算结果二进制表示各位为1的个数（奇偶表示）

4 AF Auxiliary carry Flag 辅助进位标记位 AF=1时,向高位或高字节进位或借位

6 ZF Zero Flag 零标志位 运算结果是否为0

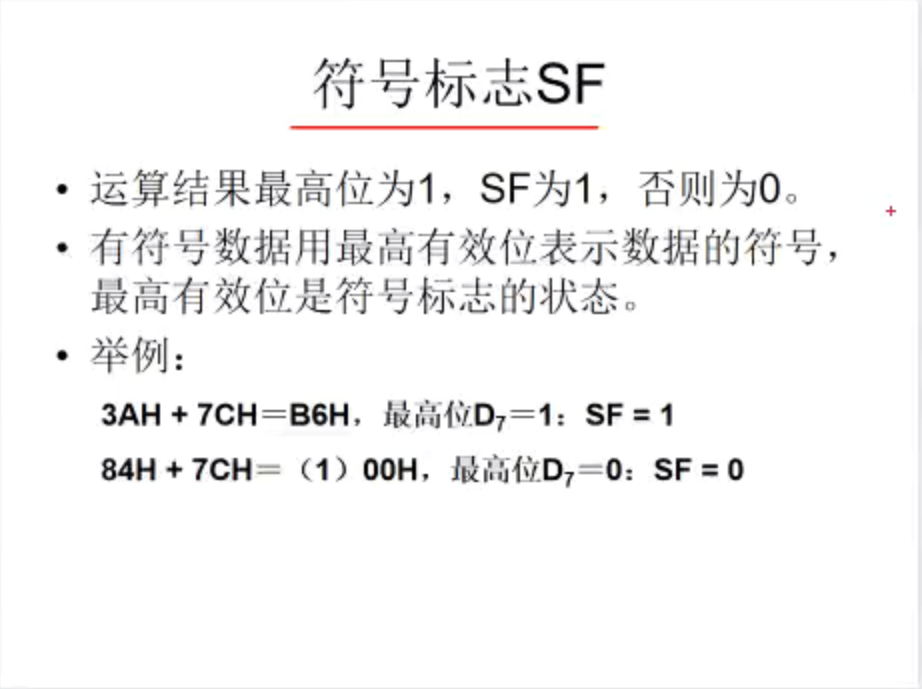

7 SF Sign Flag 符号标记位 有符号数运算结果的正负

8 TF Trace Flag 跟踪标记位 TF=1,产生单步中断，引发中断过程

9 IF Interrupt-enable Flag 中断允许标记位 IF=1/0,CPU允许中断或关闭中断

10 DF Direction Flag 方向标记位 字符串处理指令中DF=0/1，控制每次操作si，di的增减

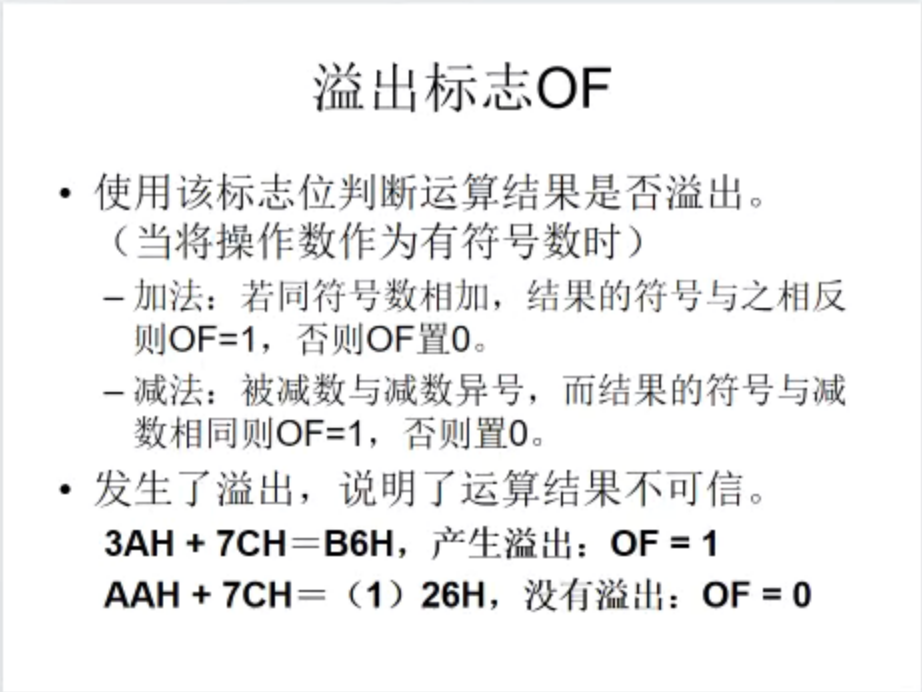

11 OF Overflow Flag 溢出标记位 有符号数运算结果是否溢出



注明：数学或逻辑运算指令才会影响flag,包括add,sub,mul,div,inc,dec,or,and等；

mov,push,pop等传送指令对flag没有影响；

TF跟踪标志（为调试机器或调试程序发现故障而设置）:

TF=1，CPU在执行完一条指令后将引发单步中断，转去执行中断处理程序；

TF=0，CPU处在连续工作状态。

IF中断允许标记位（可屏蔽中断的中断过程中CPU检测IF确定是否屏蔽中断）：

IF=1，CPU执行完当前指令后，响应中断，引发中断过程；

IF=0，CPU执行完当前指令后，不响应中断。

sti,则IF=1；

cti,则IF=0.





标记寄存器在Debug中的表示
AX=0000 BX=0000 CX=0000 DX=0000 SP=FFEE BP=0000 SI=0000 DI=0000
DS=**** ES=**** SS=**** CS=**** IP=0100 NV UP EI PL NZ NA PO NC
位 标志 值为1的标志 值为0的标志
0 CF CY (CarrY) NC (Not Carry)
2 PF PE (Parity Even) PO (Parity Odd)
4 AF AC (Auxiliary Carry) NA (No Auxiliary carry)
6 ZF ZR (ZeRo) NZ (Not Zero)
7 SF NG (NeGative) PL (Positive)
9 IF DI (Disabled Interrupt) EI (Inabled Interrupt)
10 DF DN (DowN) UP (Up)
11 OF OV (Overflow) NV (Not Overflow)
