cad.net 获取动态块的可见性属性及列表

本文章的目的是，在预先不知道一个块是否有可见性选项的前提下，拿到它的可见性属性和列表

由于这几天突然有此需求，所以查找相应的方法，发现.net没有提供直接的api，且未找到可靠的方法

一、错误方法

1. 通过名称判断

有朋友告诉我通过判断PropertyName是否包含"可见性"来判断，并且信誓旦旦的跟我说这个"可见性"是不能改的，是固定的。(没错就是你，飞诗)

但是其实块的可见性名字在块编辑界面可以通过特性栏来修改

2. 通过PropertyTypeCode和GetAllowedValues来判断

我们知道DynamicBlockReferenceProperty有一个PropertyTypeCode属性和GetAllowedValues方法，code==5时代表类型是string，有下拉列表时GetAllowedValues可以拿到一个字符串集合

我还想过通过夹点来辅助判断，因为可见性会使动态块增加一个夹点(点击出现下拉列表那个)，这个夹点的属性HotGripInvokesRightClick==true(默认为false)，那么这样做是否完全可靠呢？

答案是否定的，因为在动态块里面还有一个叫作"查询"的东西

这个查询的propertyCode同样==5，并且GetAllowedValues同样会拿到一个字符串列表，且同样会增加一个和可见性一模一样的夹点，无法区分出是查询还是可见性

二、可靠方法

在我觉得反正没什么人用这个查询，就使用上述第二种方法凑合一下的时候

水友 @执着 给我提供了一段 Lee Mac 的lisp代码，可以通过块表记录的扩展字典和组码来获取到

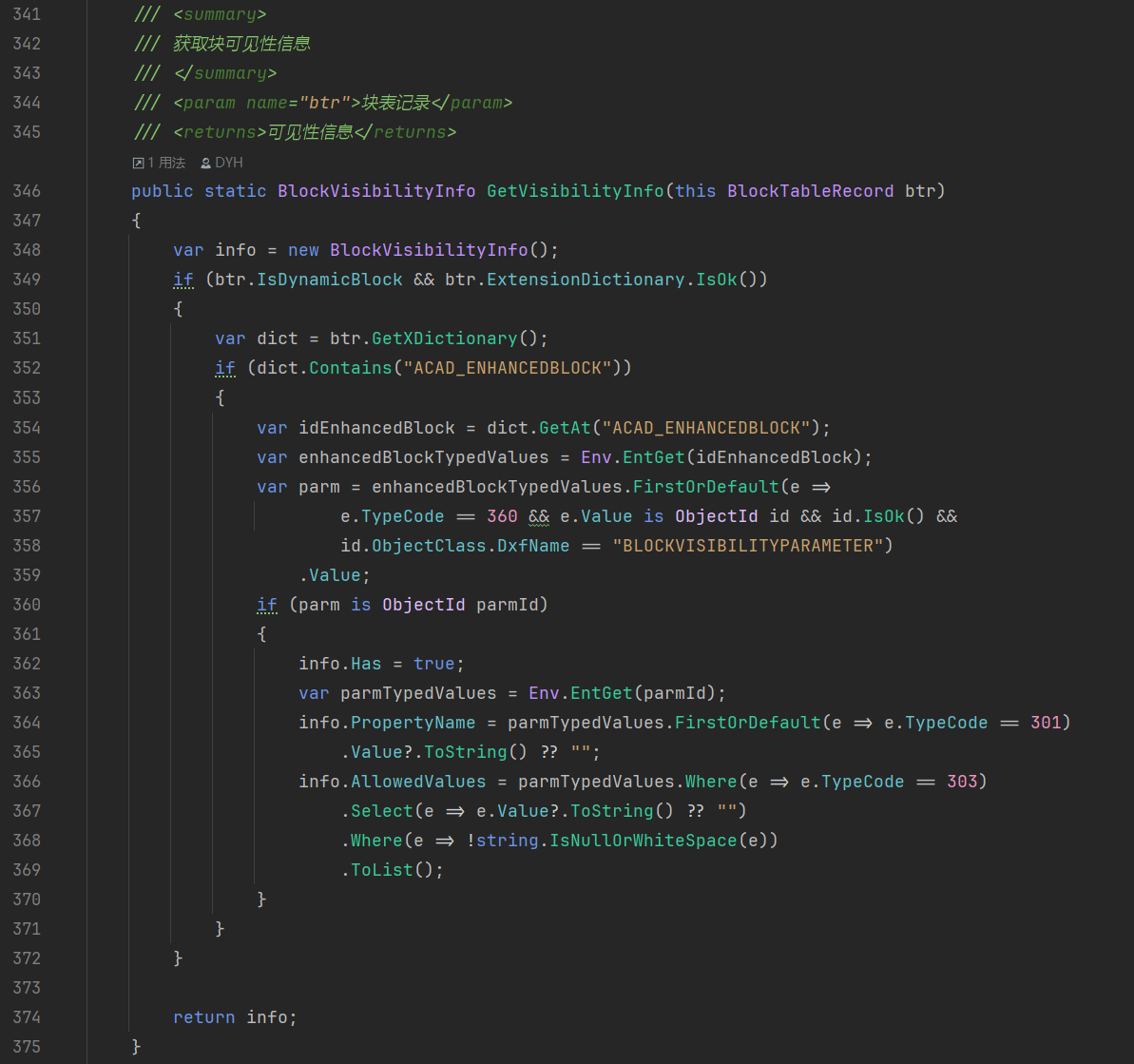

经过我的一番尝试和测试，最终使用c#实现，代码见下图



代码已提交至IFoxCad v0.9分支



具体流程为：

• 获取动态块的原块表记录
• 判断块表记录是否有扩展字典
• 判断扩展字典里是否有key为"ACAD_ENHANCEDBLOCK"的项，拿到对应的ObjectId1
• 对ObjectId1进行entget，拿到组码列表1
• 遍历组码列表1中所有组码为360的ObjectId，判断是否有dxfName为"BLOCKVISIBILITYPARAMETER"的ObjectId2（只会有一个或没有）
• 如果能找到ObjectId2那么说明此动态块有可见性列表
• 对ObjectId2再次进行entget，拿到组码列表2
• 遍历组码列表2，301组码对应的值为可见性的名字(PropertyName)，303组码(可能有多个)对应的值为允许值(GetAllowedValues)



完
