摄像机标定

本文目的在于记录如何使用MATLAB做摄像机标定,并通过OpenCV进行校正后的显示。

首先关于校正的基本知识通过OpenCV官网的介绍即可简单了解:
http://docs.opencv.org/2.4/doc/tutorials/calib3d/camera_calibration/camera_calibration.html

对于摄像机我们所关心的主要参数为摄像机内参,以及几个畸变系数。上面的连接中后半部分也给了如何标定,然而OpenCV自带的标定程序稍显繁琐。因而在本文中我主推使用MATLAB的工具箱。下面让我们开始标定过程。

标定板

标定的最开始阶段最需要的肯定是标定板。两种方法,直接从opencv官网上能下载到:
http://docs.opencv.org/2.4/_downloads/pattern.png

方法二:逼格满满(MATLAB)

J = (checkerboard(300,4,5)>0.5);
figure, imshow(J);
  • 1
  • 2
  • 1
  • 2

这里写图片描述

采集数据

那么有了棋盘格之后自然是需要进行照片了。不多说,直接上程序。按q键即可保存图像,尽量把镜头的各个角度都覆盖好。

#include "opencv2/opencv.hpp"
#include <string>
#include <iostream>

using namespace cv;
using namespace std;

int main()
{
    VideoCapture inputVideo(0);
    //inputVideo.set(CV_CAP_PROP_FRAME_WIDTH, 320);
    //inputVideo.set(CV_CAP_PROP_FRAME_HEIGHT, 240);
    if (!inputVideo.isOpened())
    {
        cout << "Could not open the input video " << endl;
        return -1;
    }
    Mat frame;
    string imgname;
    int f = 1;
    while (1) //Show the image captured in the window and repeat
    {
        inputVideo >> frame;              // read
        if (frame.empty()) break;         // check if at end
        imshow("Camera", frame);
        char key = waitKey(1);
        if (key == 27)break;
        if (key == 'q' || key == 'Q')
        {
            imgname = to_string(f++) + ".jpg";
            imwrite(imgname, frame);
        }
    }
    cout << "Finished writing" << endl;
    return 0;
}



保存大约15到20张即可。大家可以看到我的方法,直接对着实验室的屏幕拍摄的。这个阶段有个注意事项就是测量好屏幕上每个方格的大小,这个标定的时候会用到。
这里写图片描述

进行标定

直接而在MATLAB的Command Window里面输入cameraCalibrator即可调用标定应用。
这里写图片描述
这里写图片描述
首先先把之前照好的图像添加进去,这是出现:
这里写图片描述
这就是之前让你记录的标定板中每个方格的大小。
输入无误后就涉及到最关键的一步了(MATLAB的这个实在太方便了,都是傻瓜式操作),选择参数。

为什么说他关键呢,因为如果你仔细阅读了OpenCV的说明之后你会大概明白畸变参数,总共有五个,径向畸变3个(k1,k2,k3)和切向畸变2个(p1,p2)。
径向畸变:
这里写图片描述
切向畸变:
这里写图片描述
以及在OpenCV中的畸变系数的排列(这点一定要注意k1,k2,p1,p2,k3),千万不要以为k是连着的。
这里写图片描述
并且通过实验表明,三个参数的时候由于k3所对应的非线性较为剧烈。估计的不好,容易产生极大的扭曲,所以我们在MATLAB中选择使用两参数,并且选择错切和桶形畸变。
这里写图片描述

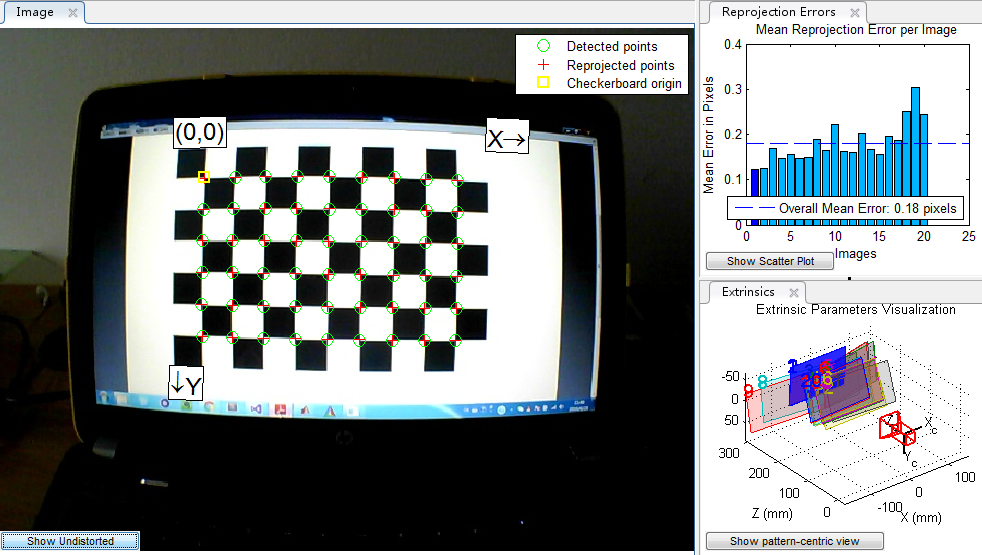

点击开始后等待一段时间即可完成标定。并且MATLAB给出的可视化还是很不错的,可以对比校正前后的样子。
这里写图片描述

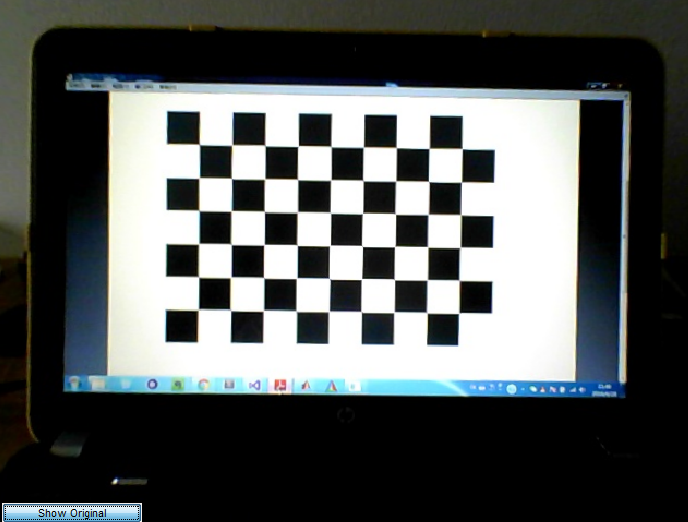

点击show Undistorted即可看到无畸变的图像。
这里写图片描述
到这为止,你已经完成了标定过程。选择导出参数,即可把参数进行保存。
这里写图片描述
保存后可以退出标定应用,在MATLAB主界面中将保存的Mat文件打开。
这里写图片描述

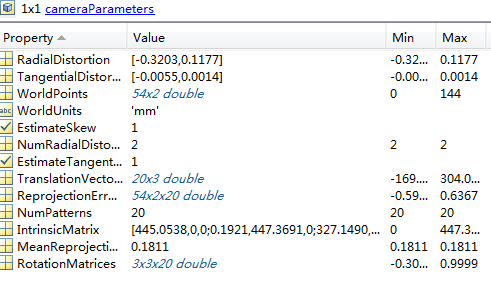

第二行就是参数
这里写图片描述
里面的RadialDistortion对应k1,k2,k3设置为0了。
TangentialDistortion对应p1,p2。
IntrinsicMatrix对应内参,注意这个和OpenCV中是转置的关系,注意不要搞错。
这里写图片描述
对应
这里写图片描述

OpenCV中查看标定的结果

直接上代码。

#include "opencv2/opencv.hpp"
#include <iostream>

using namespace cv;
using namespace std;

int main()
{
    VideoCapture inputVideo(0);
    if (!inputVideo.isOpened())
    {
        cout << "Could not open the input video: " << endl;
        return -1;
    }
    Mat frame;
    Mat frameCalibration;

    inputVideo >> frame;
    Mat cameraMatrix = Mat::eye(3, 3, CV_64F);
    cameraMatrix.at<double>(0, 0) = 4.450537506243416e+02;
    cameraMatrix.at<double>(0, 1) = 0.192095145445498;
    cameraMatrix.at<double>(0, 2) = 3.271489590204837e+02;
    cameraMatrix.at<double>(1, 1) = 4.473690628394497e+02;
    cameraMatrix.at<double>(1, 2) = 2.442734958206504e+02;

    Mat distCoeffs = Mat::zeros(5, 1, CV_64F);
    distCoeffs.at<double>(0, 0) = -0.320311439187776;
    distCoeffs.at<double>(1, 0) = 0.117708464407889;
    distCoeffs.at<double>(2, 0) = -0.00548954846049678;
    distCoeffs.at<double>(3, 0) = 0.00141925006352090;
    distCoeffs.at<double>(4, 0) = 0;

    Mat view, rview, map1, map2;
    Size imageSize;
    imageSize = frame.size();
    initUndistortRectifyMap(cameraMatrix, distCoeffs, Mat(),
        getOptimalNewCameraMatrix(cameraMatrix, distCoeffs, imageSize, 1, imageSize, 0),
        imageSize, CV_16SC2, map1, map2);


    while (1) //Show the image captured in the window and repeat
    {
        inputVideo >> frame;              // read
        if (frame.empty()) break;         // check if at end
        remap(frame, frameCalibration, map1, map2, INTER_LINEAR);
        imshow("Origianl", frame);
        imshow("Calibration", frameCalibration);
        char key = waitKey(1);
        if (key == 27 || key == 'q' || key == 'Q')break;
    }
    return 0;
}

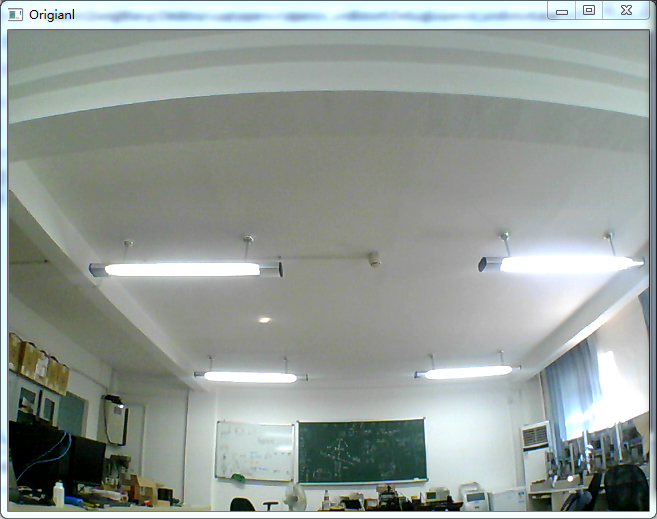

相信此时你的镜头的畸变也得到了修复。
这里写图片描述
这里写图片描述

还有就是之前讨论的为什么选2系数而不是3系数。因为。。。。。。。

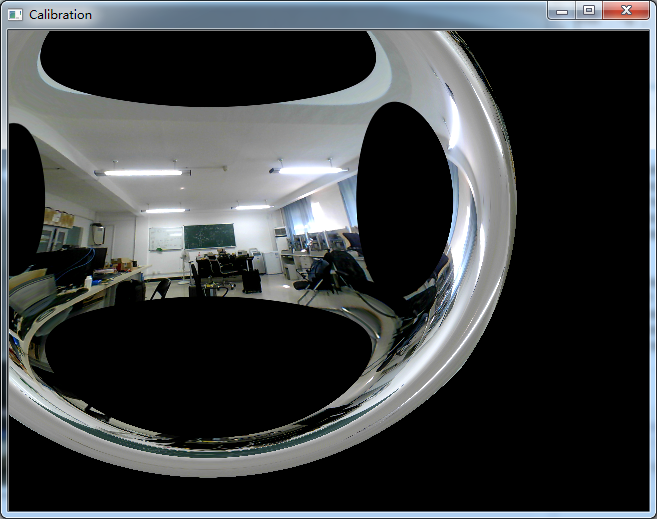

下面是三系数的修正结果,惨不忍睹啊。
这里写图片描述
