modelsim手动仿真-门级仿真

联合仿真和手动仿真

联合仿真：意思是quartuesii和modelsim联合仿真，quartuesii生成testbench文件，并在后仿真时能自动生成延时，不需要手写延时文件。

手动仿真：单独使用modelsim进行仿真，另需要手写延时文件



下面是手动仿真的门级仿真的记录：

1、project结构

电路逻辑+电路逻辑的testbench文件+ 生成的网表文件

对应的文件夹内还需要延时文件

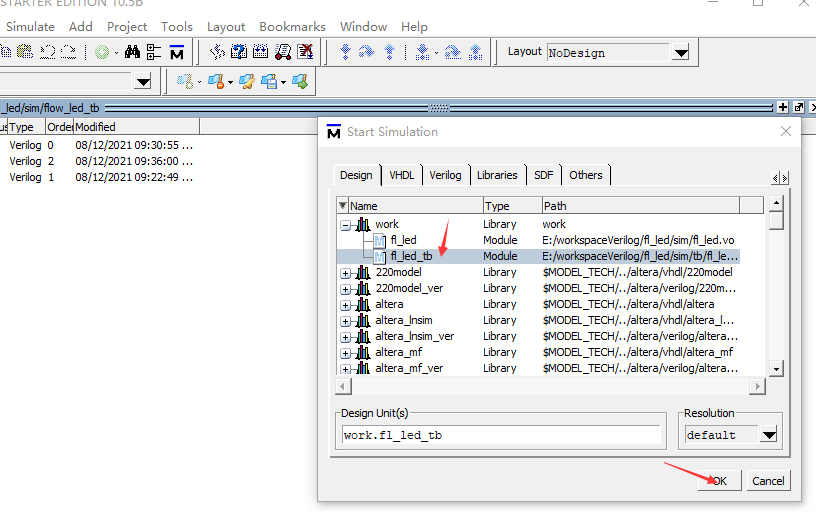

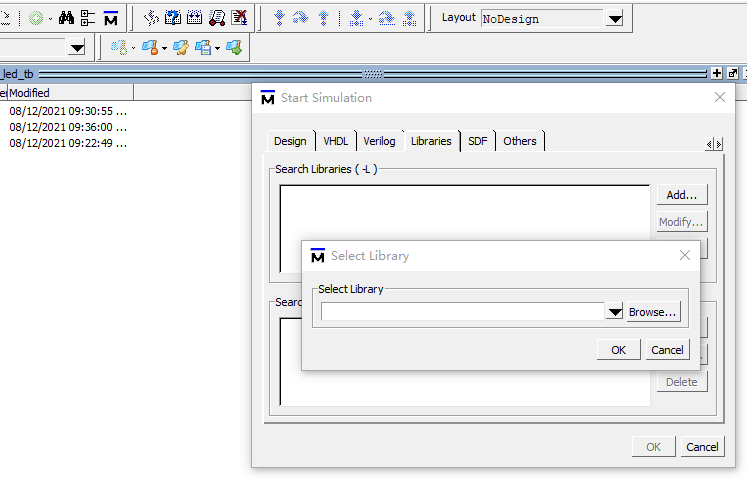

 2、然后start simulation，---libraries--添加库文件altera_ver和cyclone_ver文件夹

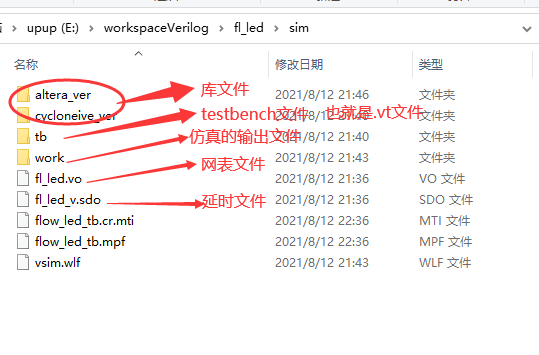

3、手动仿真的全部文件结构如下所示:
