modelsim联合仿真

联合仿真和手动仿真

联合仿真：意思是quartusii和modelsim联合仿真，quartuesii生成testbench文件，并在后仿真时能自动生成延时，不需要手写延时文件。

手动仿真：单独使用modelsim进行仿真，另需要手写延时文件



仿真根据岗位需要，分为一前一后

　　前仿真RTL simulation---功能仿真，不考虑延时

　　后仿真Gate Level Simulation--时序仿真、布局布线后仿真，映射到工艺环境之后，综合考虑路径延迟和门延迟



下面是quartuesii和modelsim联合仿真（前+后）的一些记录：

仿真的.vt代码：

`timescale 1 ns/ 1 ns
module fl_led_vlg_tst();


// test vector input registers
reg sys_clk;
reg sys_rst_n;
// wires
wire [3:0]  led;

// assign statements (if any)
fl_led i1 (
// port map - connection between master ports and signals/registers
    .led(led),
    .sys_clk(sys_clk),
    .sys_rst_n(sys_rst_n)
);
initial
begin
 sys_clk=1'b0;
 sys_rst_n=1'b0;
 #100 sys_rst_n=1'b1;
 #1000 $stop;
end
always #10 sys_clk=~sys_clk;

endmodule



然后通过Tools--run simulation tool--

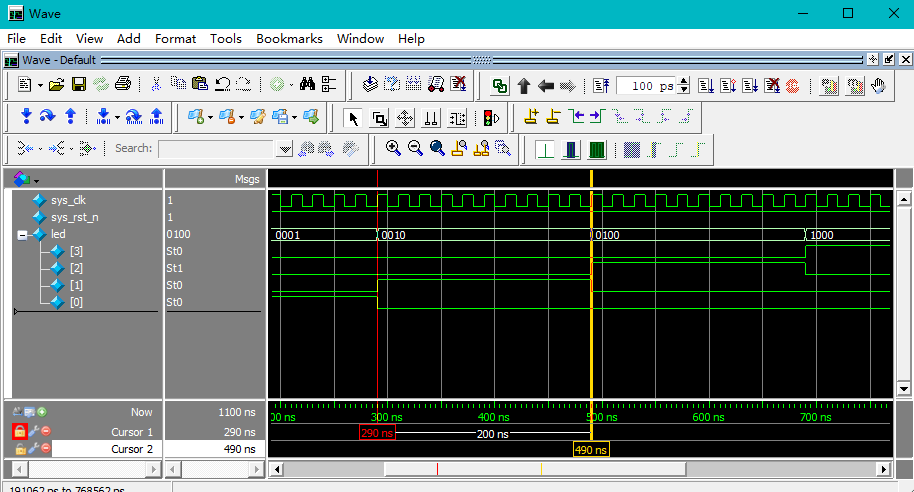

1.1 联合仿真（自动仿真）的前仿真

可以看到时钟很准确的10个周期，灯的跳变没有延迟

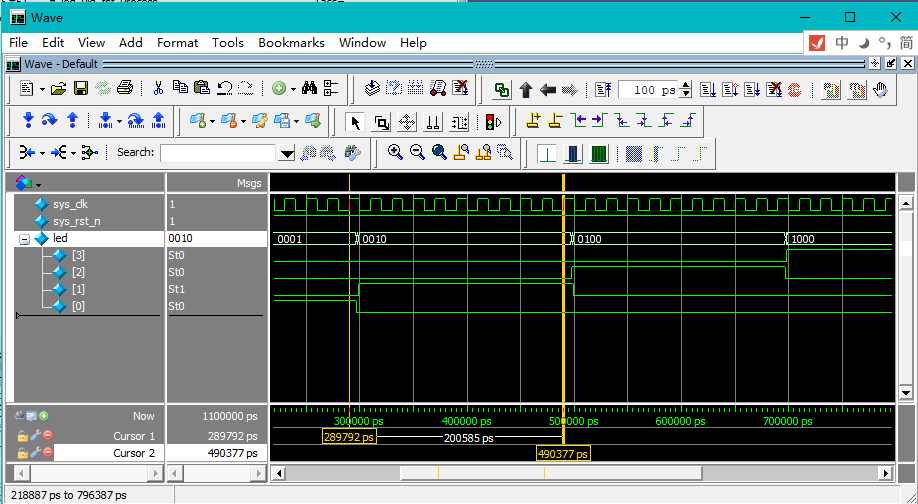

1.2 联合仿真（自动仿真）的后仿真

可以看到灯的跳变，比时钟上升延，延迟了几个ns
