(1) 绘制某元件封装库

(1) 绘制某元件封装库

　　PCB库画图界面，按Q键，将PCB的空间单位显示调为毫米mm，这样能比较好的对照芯片手册的参数单位。



一、放置焊盘

• 芯片焊盘的宽度和长度

宽度：根据芯片手册即可

长度：根据芯片手册的引脚长度，再增加引脚横切面的高度的1倍到2倍即可，这样上锡效果最好

• 焊盘阻焊的扩张宽度

　　可以在焊盘的编辑窗口进行设置，

　　也可以不设置，那就是默认跟随设计规则上的阻焊扩张宽度。

• 芯片焊盘的间距

间距：根据芯片手册即可

二、画芯片外框

• 栅格大小设置

ctrl+G

ctrl+shift+G

G

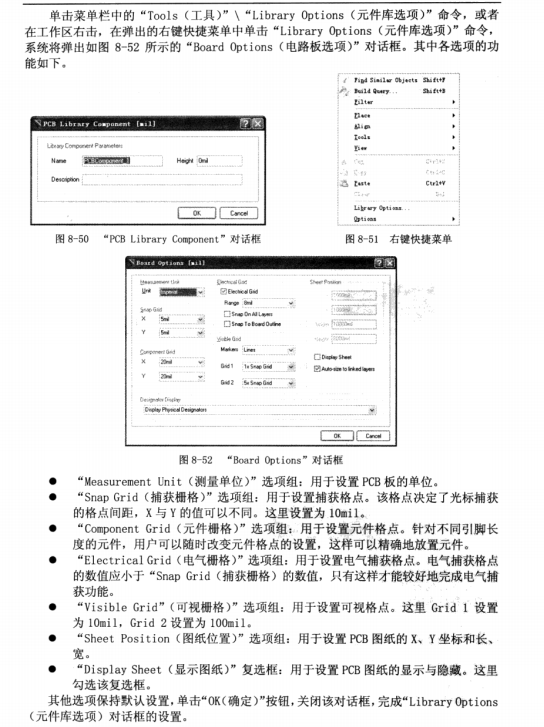

以上快捷键皆可，不过还是以下书里讲得比较透彻





三、一些效率化的操作

• 批量加入一排设置好间距的焊盘

　　复制某焊盘，然后Edit---paste special--设置参数
