1 了解ISO7816接口

 一、主要从两个方面来了解

• ISO7816触点的电气特性
• ISO7816的通讯协议流程

二、电气特性

　　有三种类型的7816接口

　　　　A类7816：工作电压4.5~5.5V

　　　　B类7816：工作电压2.7~3.3V

　　　　C类7816：工作电压1.8V

　　　　（供电电压尽量接近最高电压，5.0V以上，3.0V以上，保证稳定工作）



　　我们用的是A类B类接口

　　（有个疑问，这三种类型，除了工作电压之外，还有什么别的区别么）

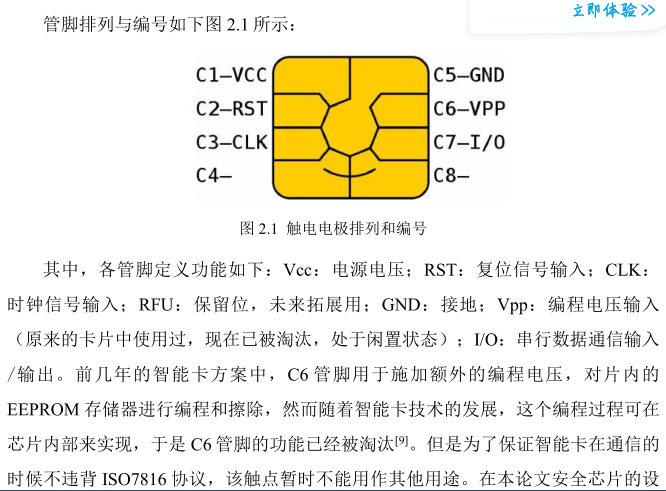

 　　然后有8个触点，2个保留触点，一个VPP（只有A类有效），+VCC、GND、CLK、IO、RST

　　

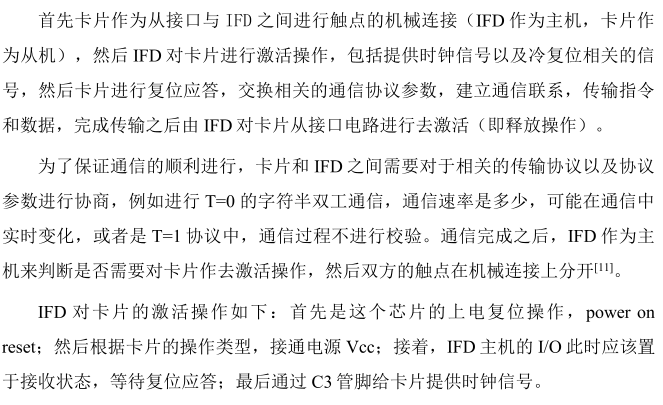

三、协议流程

　　从7816卡，是无源智能卡

　　从卡，从插入读卡器开始，触点接触, 收到冷复位指令，发送ATR，收到热复位指令，协商通信协议是T0还是T1，然后开始正常数据通信

　　数据通信，使用APDU报文结构

　　　　读卡器--->发送命令APDU

　　　　从7816，发送响应APDU

　　









四、硬件电路设计

　　主7816读卡器

　　从7816舌头板



　　主7816，也不需要外围器件

　　从7816，不需要外围器件

　　　



//施工中……以下是正在看的，先做个记录，已经11点多了，睡觉了

《

https://wenku.baidu.com/view/399070cae97101f69e3143323968011ca200f7f2.html

https://wenku.baidu.com/view/0ece6ce8eff9aef8951e06e2.html

https://developer.aliyun.com/article/740427

》2021723

《

https://wenku.baidu.com/view/0ece6ce8eff9aef8951e06e2.html

https://wenku.baidu.com/view/385f58e30722192e4436f608.html

https://wenku.baidu.com/view/57ff51d3240c844769eaee9e.html

https://blog.csdn.net/u013606261/article/details/112648607

》2021726

https://www.doc88.com/p-9425625146074.html
