实验2 多个逻辑段的汇编源程序编写与调试

1. 实验任务1

任务1-1

task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

task1_1调试截图：





 回答问题：

寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

data段的段地址是 X-2， stack的段地址是 X-1。

任务1-2

任务task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

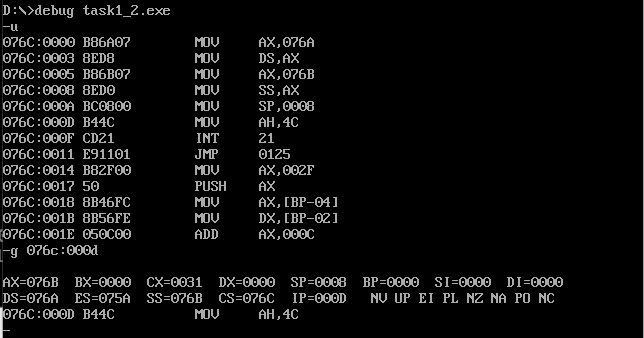

task1_2调试截图：





 问题回答

寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

data段的段地址是 X-2， stack的段地址是 X-1。

任务1-3

任务task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

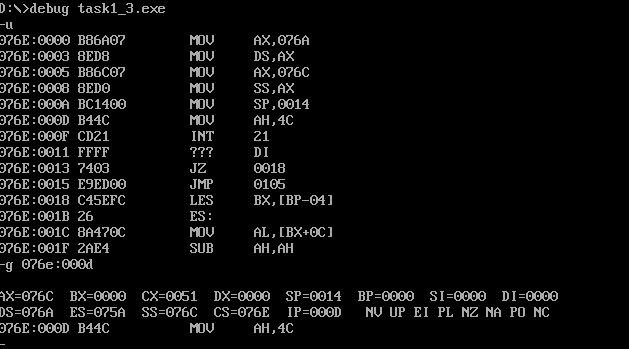

task1_3调试截图：





 回答问题：

寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E

data段的段地址是 X-4， stack的段地址是 X-2。

任务1-4

任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

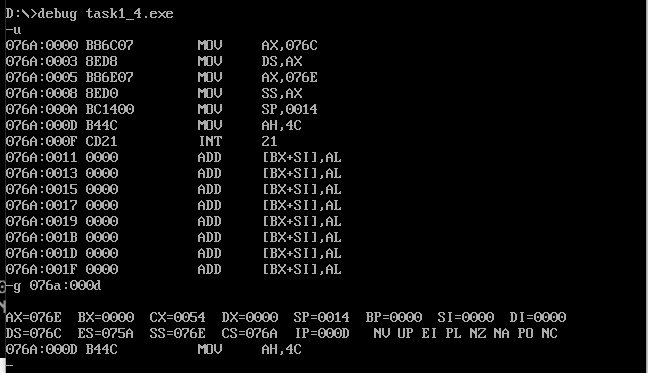

task1_4调试截图：





 回答问题

寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) = 076A

data段的段地址是 X+2， stack的段地址 是 X+4。

任务1-5

① 实际分配给该段的内存空间大小是 N。

② task1_4.asm可以正常运行。当end和start 同时在代码中存在时，程序从 start 标记的位置开始执行，如果不是，就从头开始执行。所以task1_4从开始顺序执行下来，不会出现错误。

2. 实验任务2

代码：

assume cs:code
code segment
    mov ax, 0b800h
    mov ds, ax

    mov bx, 0f00h
    mov ax, 0403h
    mov cx, 80
m:  mov [bx], ax
    add bx, 2
    loop m

    mov ah, 4ch
    int 21h
code ends
end

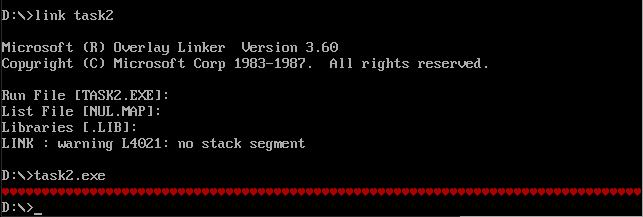

运行结果：







3. 实验任务3

补充完整后的汇编源代码

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax, data1
    mov ds, ax
    mov ax, data2
    mov es, ax
    mov bx, 0
    mov cx, 0ah

s1:
    mov al, es:[bx]
    add ds:[bx], al
    inc bx
    loop s1

    mov ax, data3
    mov es, ax
    mov bx, 0
    mov cx, 0ah

s2:
    mov al, ds:[bx]
    mov es:[bx], al
    inc bx
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

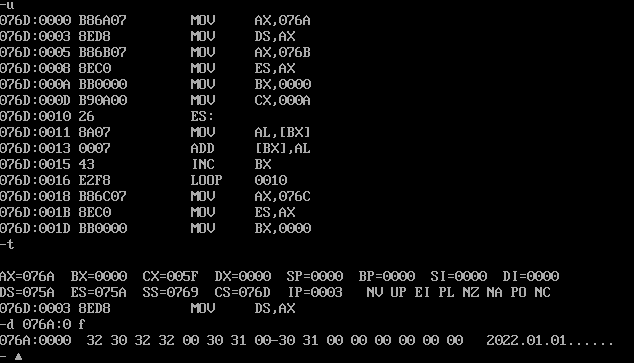

在debug中加载、反汇编、调试截图





 数据依次相加之前，逻辑段data1, data2, data3对应的内存空间数据原始值的 debug命令和截图











相加之后截图







4. 实验任务4

补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:
    mov ax, data1
    mov ds, ax
    mov bx, 0
    mov ax, data2
    mov ss, ax
    mov sp, 10h
    mov cx, 8
s:  push ds:[bx]
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

在debug中加载、反汇编、调试截图







5. 实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

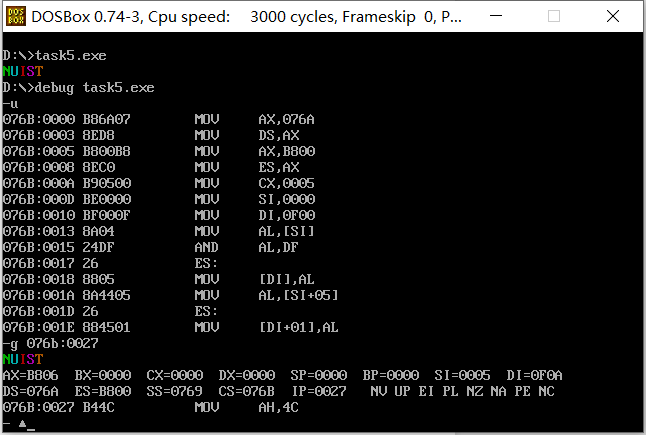

运行结果



  使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图



 回答问题

1、源代码中line19的作用是？

进行按位与操作，将小写换成大写。

2、源代码中data段line4的字节数据的用途是？

用于控制字符的颜色。



6. 实验任务6

 task_6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   ; ×××
    mov ax,data
    mov ds,ax
    mov cx,4
    mov bx,0
s:
    mov dx,cx
    mov cx,4
    mov si,0
    p:
        mov al,ds:[bx+si]
        or al,00100000B
        mov ds:[bx+si],al
        inc si
          loop p
    add bx,16
    mov cx,dx   loop s
   mov ah, 4ch
   int 21h
code ends
end start

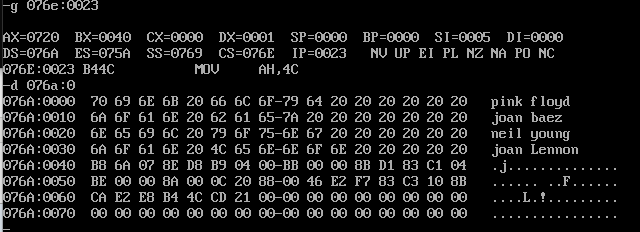

在debug中加载、反汇编、调试截图：









7. 实验任务7

 task7.asm源码

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979' ;四个字节
    dw  16, 22, 382, 1356, 2390 ;两个字节
    dw  3, 7, 9, 13, 28 ;两个字节
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax, table
    mov es, ax
    mov ax, data
    mov ds, ax
    mov bx, 0
    mov si, 0
    mov cx, 5

s0: mov ax, ds:[bx]
    mov es:[si], ax
    mov ax, ds:[bx + 2]
    mov es:[si + 2], ax
    add bx, 4
    add si, 10h
    loop s0

    mov bx, 20
    mov si, 5
    mov cx, 5
s1: mov ax, ds:[bx]
    mov es:[si], ax
    mov word ptr es:[si + 2], 0
    add bx, 2
    add si, 10h
    loop s1

    mov bx, 30
    mov si, 10
    mov cx, 5
s2: mov ax, ds:[bx]
    mov es:[si], ax
    add bx, 2
    add si, 10h
    loop s2

    mov si, 0
    mov cx, 5
s3: mov ax, es:[si + 5]
    mov ds, es:[si + 7]
    div word ptr es:[si + 10]
    mov es:[si + 13], ax
    add si, 10h
    loop s3

    mov ah, 4ch
    int 21h
code ends
end start

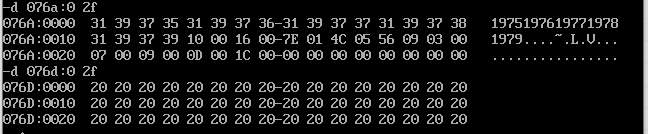

查看table段原始数据信息截图

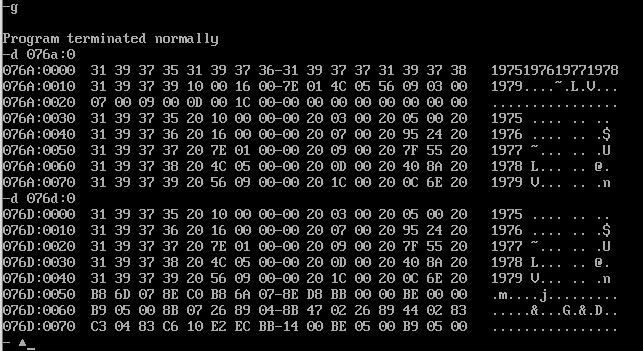

 在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存。
